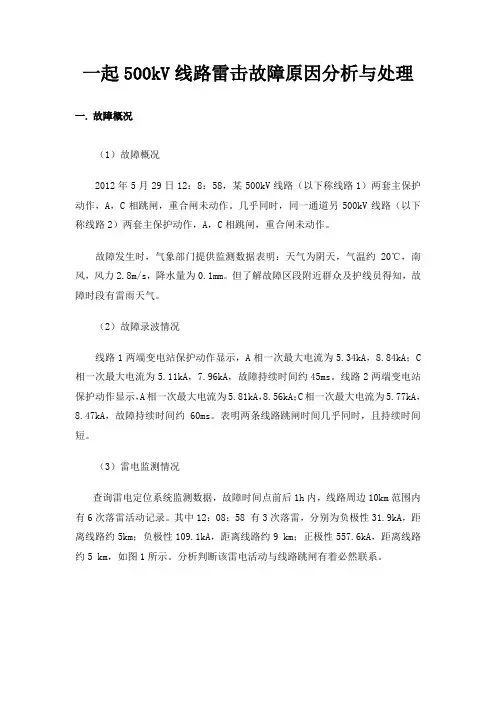

一起500kV线路雷击故障原因分析与处理

一起500kV线路雷击故障原因分析与处理

一起500kV线路雷击故障原因分析与处理一. 故障概况(1)故障概况2012年5月29日12:8:58,某500kV线路(以下称线路1)两套主保护动作,A,C相跳闸,重合闸未动作。

几乎同时,同一通道另500kV线路(以下称线路2)两套主保护动作,A,C相跳闸,重合闸未动作。

故障发生时,气象部门提供监测数据表明:天气为阴天,气温约20℃,南风,风力2.8m/s,降水量为0.1mm。

但了解故障区段附近群众及护线员得知,故障时段有雷雨天气。

(2)故障录波情况线路1两端变电站保护动作显示,A相一次最大电流为5.34kA,8.84kA;C 相一次最大电流为5.11kA,7.96kA,故障持续时间约45ms。

线路2两端变电站保护动作显示,A相一次最大电流为5.81kA,8.56kA;C相一次最大电流为5.77kA,8.47kA,故障持续时间约60ms。

表明两条线路跳闸时间几乎同时,且持续时间短。

(3)雷电监测情况查询雷电定位系统监测数据,故障时间点前后1h内,线路周边10km范围内有6次落雷活动记录。

其中12:08:58 有3次落雷,分别为负极性31.9kA,距离线路约5km;负极性109.1kA,距离线路约9 km;正极性557.6kA,距离线路约5 km,如图1所示。

分析判断该雷电活动与线路跳闸有着必然联系。

图1 故障时段雷电监测情况二. 故障点情况(1)故障点情况线路运维单位故障巡线发现,线路1上304号塔A相大号侧左侧耐张串绝缘子导线侧第1-3片绝缘子及铁塔侧球头金具上有放电痕迹。

C相跳线串小号侧1m 处引流线、跳线串绝缘子及对应水平位置铁塔主材上有放电痕迹,如图2所示。

图2 线路1上304号塔C相引流线放电痕迹线路2上322号塔(距离线路1上304号塔大号侧约1.7km)A相(左相)、C相(右相)跳线串铁塔侧球头金具、绝缘子及导线线夹附近的导线均有放电痕迹;如图3-5所示。

图3 线路2上322号塔A相跳线线夹放电痕迹图4 线路2上322号塔C相跳线绝缘子放电痕迹图5 线路2上322号塔A,C相放电通道示意(2)线路参数线路1、线路2均为常规型线路,导线采用四分裂LGJ-400/35型钢芯铝绞线,每相导线四分裂,四根导线呈正方形布置,分裂间距为450mm,全线架设双地线。

500kV超高压直流输电线路雷击成因分析及防雷措施探析

500kV超高压直流输电线路雷击成因分析及防雷措施探析摘要:随着国家电网电力系统的建设,超高压直流输电为社会生活和生产建设提供了必要的前提保障。

但是我国的电网输送也是遭遇雷击危害较多的国家,所以对于500KV超高压直流输电线路防雷就势在必行。

通过对超高压直流输电线路的雷击模型的模拟,可以明白直流输电线路的原理。

从而提出有效的防雷措施,并对防雷措施的应用进行了说明,对其经济性的装置选择也进行了介绍。

为我国超高压直流输电线的防雷提供了一定的理论参考。

关键词:超高压直流输电线路;雷击;措施国家电网的运行中,避免不了的一个危害就是雷击,尤其是超高压直流输电线路的建设,所以说,防止雷击是一项非常重要的工作。

500KV超高压直流输电线,因为电压非常高,所以一旦雷击的话会造成影响巨大的穿透力。

雷击给输电线路带来了很大的故障,所以在输电线的运行中要考虑防雷击的工作建设。

1.超高压直流输电线路雷击的模型模拟我们都知道,输电线路会遭遇雷击的,所以防雷工作是重中之重,输电线路本身在建设时候的防雷水平,可以利用电磁暂态对其进行模拟和分析,建立起模型;并且通过模型的计算、求解,可以得知雷击导致的最大的不闪络的电流极值。

当然,我们不能忽略的另一个重要因素,就是发生雷击的位置,找到发生雷击的位置,我们可以确定雷电绕击问题,找到雷击时发生的最大的电路强度,然后我们计算出跳闸频率。

我们知道在发生雷击时,输电线路会发生跳闸,这个直接的原因就是当雷击到输电线路的时候,或者塔杆的时候,会导致绝缘子串的电压过高,从而击穿绝缘子间隙,发生跳闸,造成短路。

通过实验室模拟,我们可以对标准的输入信号做出相应的闪络值进行模拟计算。

如下图1所示:图1 伏秒特性定义法判断绝缘子闪络从中我们可以解释,曲线1a是绝缘子串的电压变化情况,曲线2代表的是标准冲击值输电线路电压的影响,曲线1a和曲线2汇聚一点F,这个F点就是闪络时刻。

超高压直流输电线路上的雷电绕击问题,我们也可以同电气几何法来进行分析,运用电气几何法,需要确定的关键是,雷电放电的特性和线路尺寸结构。

500kV输电线路雷击跳闸原因分析及防范措施

从 而 保 证 电 网连 续供 电 的 目的 。
【 关键词 】雷击跳 闸 ;防范及措施
前 言
根据输 电线路 的特征来看,它 的分布 范围极广 ,覆盖的地域从 座高 山穿过 到另一座高 山,绵延数百 公里甚至长达数千公里 。历 经各种各样 的气候变 化和温湿度 ,及其 复杂 的地形、地势使得遭遇 雷击的现象更为频繁 和更 大的破坏力 ,需要采 取特殊的措施进行有 效的维护工作 。根据 以往的经验和数据 显示,在所有类似 的输 电线 路遭遇雷击而 出现 故障的事故 中,电力 系统的故障是 比较突 出的, 占了很大的 比重 。更因为输 电线路遭遇 雷击之 后,经过输 电线路 的 流通传给变 电站 的电流、 电波作用 于变 电站 内的电气设施 ,最终 导 致变 电站短路或断 电的现 象 1 输 电 线路 雷 击 跳 闸 分 析 雷 击 跳 闸 引起 绝 缘 子 闪 络 放 电 ,造 成 绝 缘 子 表 面 存 在 闪络 放 电 痕迹 。一般绝缘 子发生雷击放 电后铁件 上有熔化痕迹 ,瓷质绝缘子 表面釉层烧伤脱落 ,玻璃 绝缘子表面存在 网状裂 纹。 当雷 电流很大 时,会在架 空地 线放 电间隙 、接地 网联 板和拉线楔形线夹连接处有 明显的烧伤痕迹 。雷击导线烧伤面积往往 较大且分散 ,烧伤程度较 轻。雷击闪络发生后 ,由于空气绝缘为 自恢 复绝缘,被击穿 的空气 绝缘强度迅速恢 复,原来 的导 电通道又变 成绝缘介质 ,因此 当重合 闸动作时 ,一般重合 成功 。当然 ,雷击 也可能引起永久性故障 ,即 瓷绝缘子脱落 、避雷线 断线 、导线 断线三种情况 。 架空输 电线路雷 害事 故的形成通常包括四个阶段 : ( 1 )输 电线 路在遭受雷击时 ,雷 电流通过杆塔接 地装置泄流入地 ,产生雷 电过 电压的作用 ; ( 2 )输电线路设备及其绝缘受到破坏发生 闪络 ; ( 3 ) 输 电线路从冲击 闪络转变 为稳定的工频 电压 ; ( 4 )线路跳闸 ,供 电 中断。要及时处理这种情况 ,首先就必须对雷击跳 闸的形式及原 因 进行分析 。 线路雷击跳 闸主 要表 现为两种形式:一是直击雷过 电压 ,是由 雷直接击于线路或杆塔而 引起 的;二是感应雷或绕击雷过 电压 ,是 指雷击线路附近地面或线路杆塔 时,由于电磁感应绕过避雷线击于 在导线上而 引起 的。 2架 空输电线路防雷措施 针对架空输 电线路雷害 事故形 成的四个阶段 ,进行防雷保护必 须做好 “ 四道防线 ”。 ( 1 )防直击雷 :采取沿线路装设避雷线等措 施使输 电线路不受直击雷 。 ( 2 )防闪络:采 取加 强线路绝缘、降低 接地电阻等措施,使输电线路绝缘不发生 闪络 。 ( 3 )防建 弧:采取 措施使输 电线路发生 闪络后 不建立稳定的工频 电弧 。 ( 4 )防停 电: 采取措施使输 电线路建立工频 电弧后不中断 电力供应 。 防雷措旌必须结合实 际,有针 对性地 综合采取各种有效措施 , 从根本上降低雷击跳 闸率 。 2 . 1架 设避雷线 架 设 避 雷 线 具 有 防止 雷 直击 导 线 、减 小 流 经 杆 塔 的 雷 电流 以及 对导线的耦合和屏蔽作用 ,它是输 电线路防雷保护最基本 、最有效 的措施 。一般而言 ,线路 电压越 高架 设避 雷线效果越好,在线路造 价 中所 占比重也越低 。 5 0 0 k V线路保护角 取 1 5 。左右, 减小避雷线保 护角,可 以减少雷 电绕击率 ,相应就要增加 杆塔高度。 2 . 2 安 装 线 路 自动 重 合 闸装 置 安装线路 自动重合闸 ,也是架 空输 电线路 常用的一种防雷保护 措施 。安装后输 电线路在遭受雷击跳 闸时,雷击 在我国 已有十余年的应用历史 , 其运行情 况 良好 。当输 电线路杆塔遭受 雷击 ,雷电流超过一定值时, 大部分 的雷电流从避雷器流入导线, 传到相临杆塔或经塔体流入地 ; 当导线遭 受雷击 时,大部分的雷电流从避雷器流入大地。因此,安 装线路避 雷器无 论是在 雷击 导线还是塔顶或避雷线时的反 击方面都 是非常有 效的。 2 . 5 增 设 耦 合 地 线 及 塔 顶 防 雷 拉 线 对 于经常受雷击 的杆段 ,可在导线下面加装一条耦 合地线,对 避 雷线起 分流作用和 耦合作用 ,间接降低接地 电阻 ;在重雷区的易 击 点,可 架设塔 顶防雷拉线,当雷 电流直击导线时 ,首先会触及 防 雷拉线 ,可以起 到屏 蔽作用和 有一定的分流作用。 3 架空输 电线路杆塔接地装置存在 的问题及分析 架空输电线路杆 塔接地装置存在的主要 问题是接地 电阻系数不 符合规定 而超标 ,而 引起杆塔 接地电阻超 标的原因主要包 括以下两

500kV输电线路防雷分析及对策

500kV输电线路防雷分析及对策摘要:近年来,我国工业水平不断提高,500kV输电线路作为工业发展的重要输电通道,随着我国工业规模的扩大,将得到越来越广泛的应用。

在我国社会发展的当前形势下,输电线路运行安全仍然是我国电力企业需要研究的重要问题,雷电灾害是威胁输电线路运行安全的重要因素,风险防范是工作的重点。

在500kV输电线路中,防雷具有十分重要的意义。

本文对我国500kV输电线路的防雷进行了分析,并提出了防雷措施。

关键词:500kV输电线路;防雷分析;对策1前言目前,500kV高压输电线路已广泛应用于输配电系统中,在提高电压等级的条件下已经建设了500kV超高压输电网络。

许多地区500kV高压输电线路是建立空旷平原和山区,远离城市居民和农村地区,相对较复杂的气候条件和地形条件,价值雷电频繁,因此,500kV输电线路雷击的概率会提高,导致线路跳闸,闪络放电和其它问题,影响安全运行。

因此,有必要采取先进的500kV输电线路在实际运行中防雷的技术对策,以维护线路的安全可靠运行。

2雷电对500KV输电线路的影响及危害2.1感应雷过电压在雷雨天气,频繁高压雷会出现击中输电线路、杆塔或是突出地面的现象,被击中点以及周边就会产生电磁感应(电磁感应能够在短时间内实现电能与磁能之间的装换),导致线路上出现高强电压,其中的电流也会显著增加,短时间内就会形成对人体安全构成威胁的高压线路。

在出现这类状况时,即使不与线路发生直接接触,也会出现出电的现象,让人防不胜防,针对这种灾害的发生,最好的解决办法就是将线路埋入地下,尽量避免高空架设,并且做好相应的防雷措施,增强弱电的保护装置。

2.2直击雷过电压顾名思义,直击雷就是指雷电会直接击中电力线路。

此时,导线中会产生大量的电流,它们通过阻抗进入地面,并且出现电压降低现象。

而在遭受直击的地方,其电位反而会出现急速上升的现象。

电位的急速上升通常会带来很多严重的后果:如电效应、热效应、光效应等对电路造成极大破坏和对人体产生极大威胁的物理现象[2] 。

500kV输电线路防雷分析及对策

500kV输电线路防雷分析及对策500kV输电线路是电网中的重要组成部分,作为大电流、高电压的输电线路,在雷电天气中容易受到雷击损坏,因此防雷对于500kV输电线路至关重要。

本文将结合500kV输电线路的特点,分析防雷问题,并提出相应的对策。

一、500kV输电线路的特点1. 高电压500kV输电线路是高压输电线路,其电压级别在500kV以上,电压高会使得线路受雷击的概率增加,同时也增加了雷电造成的损害程度。

2. 大电流500kV输电线路承载的是大电流,这意味着线路本身的电磁场辐射强,会吸引雷电的集中打击,增加了线路遭受雷击的可能性。

3. 长线路500kV输电线路通常是长距离的输电线路,线路覆盖范围广,因此遭受雷击的风险也相对增加。

1. 容易受雷击由于500kV输电线路的特点,使得其在雷电天气中容易受到雷击。

雷电天气中,大电流、高电压、长线路会使得线路成为雷电的集中打击目标,一旦遭受雷击,可能会造成线路故障、设备损坏等严重后果。

2. 设备损坏雷电对500kV输电线路的设备造成损害,不仅会影响正常的输电运行,还会给维修工作带来很大困难,导致停电时间延长,影响用电安全。

3. 影响用电安全500kV输电线路是供电的重要组成部分,一旦遭遇雷击故障,可能导致大面积停电,严重影响用电安全。

1. 提高设备防雷等级对500kV输电线路的设备进行防雷等级提升,采用符合高压大电流环境的防雷措施,提高设备的防雷能力,减少雷击损害的可能性。

2. 地线系统设计加强500kV输电线路的地线系统设计,使得雷电产生的大电流迅速排放到地面,减少对线路设备的影响。

3. 防雷装置安装在500kV输电线路上安装有效的防雷装置,比如避雷帽、避雷针等,以减少雷电对线路设备的影响,增强线路的抗雷击能力。

4. 定期巡检定期对500kV输电线路及相关设备进行防雷巡检,发现隐患及时处理,保证输电设备的安全稳定运行。

5. 防雷教育培训加强对500kV输电线路工作人员的防雷教育培训,增强他们的防雷意识,提高应对雷电天气的能力,减少因雷电造成的事故和损失。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一起500kV避雷器雷击故障分析与防范对策
摘要:某500kV避雷器在雷雨天气期间遭受多重雷击,在线路重合闸时出现击穿故障,本文通过对故障避雷器进行解体,深入分析了故障原因,并在避雷器的运行维护及防雷设计选型等方面提出了的改进措施,防范避雷器在雷雨天气下发生故障。

关键词:避雷器;故障;解体;防雷能力
1前言
某500kV变电站某500kV线路侧避雷器每年进行带电测试,并且在故障的三个月前刚进行停电预试,试验结果合格,红外测温也未见异常。

虽然试验合格,可是在重复雷击情况下发生损坏。

本文通过对故障避雷器的解体分析,提出了防范多重雷击导致避雷器故障的措施。

2 设备概况及故障概况
2.1 设备概况
某500kV避雷器生产厂家为抚顺电瓷厂,型号为Y20W1-444/1063W,于2002年6月投运。

自投运以来,严格按照南方电网公司电力检修试验规程、厂家说明书、设备检修维护手册等要求开展运维,设备的整体运行情况良好。

2.2 故障发生经过
2019年X月X日19时41分29秒,某变电站某500kV线路发生C相接地故障,保护动作跳开线路C相,约1s后重合,重合后C相仍有接地故障,线路三相跳闸。

20时50分某变电站强送某500kV线路后立即出现C相接地故障,线路跳闸。

现场巡查发现该500kV线路侧C相避雷器损坏,防爆阀动作,事发时为雷雨天气。

3检查及处理情况
强送某500kV线路失败后,运行人员到现场对该线路出线侧三相避雷器本体进行初步检查,发现C相避雷器防爆阀动作,瓷外套表面有烧蚀痕迹,放电计数器烧毁,引线烧断,现场散落少量氧化锌电阻片碎块。

A、B相避雷器及放电计数器外观无异常。

图1 故障避雷器检查情况图
3.1 停电试验情况
设备停电后,运维单位对该线路避雷器进行试验,试验结果如表1所示。

C 相避雷器(故障避雷器)绝缘电阻小于5兆欧,无法进行直流泄漏试验,A、B相避雷器直流泄漏试验合格。

表1 避雷器现场试验结果
3.2 线路附近雷电活动情况
对三相避雷器放电计数器检查,A相和B相计数均为21次,与最近一次抄表记录相同。

C相放电计数器残骸上计数为22次,较最近一次抄表记录增加1次,可知C相避雷器在本次雷击故障过程中正确动作1次。

根据雷电定位系统查询结果,当日某500kV变电站及某500kV线路周边为雷雨天气。

查询雷电定位系统,设置线路走廊半径2km,在线路C相接地短路跳闸前1小时共查询到393次落雷,雷电活动剧烈;在线路C相接地短路跳闸时刻前后5分钟,共查询到72次落雷;在线路C相接地短路跳闸后至强送的69分钟内,共查询到350次落雷(如下图2所示)。

图2 雷电活动情况示意图
3.3 录波图检查情况
查阅录波图,在故障起始时刻,C相电压发生畸变,C相电流大幅增加,零序电流产生,与C相电流大小相等、极性相反,故障类型为A相间接地短路。

故障持续约2个周波,约40毫秒。

线路C相跳闸后约1s,重合闸动作,C相电压接近零电位,C相电流大幅增加,零序电
流产生并且与C相电流大小相等、极性相反,故障类型为A相间接地短路。

故障持续约2个
周波,约40毫秒。

在C相线路跳闸后至重合闸前,C相上出现较为明显的感应电压,并且存在脉冲波形。

图3 重合闸和线路强送时录波图
3.4 解体情况
解体前,检查三节避雷器外观,瓷套结构完好,喷弧口下方瓷套表面有高温烧蚀痕迹,
瓷套表面有少量积污,法兰完好,三节避雷器的防爆阀都已动作,端部盖板熏黑。

打开避雷器两端的盖板,检查盖板、防爆膜的密封情况,发现密封胶圈无变形,弹性良好,判断避雷器的整体密封情况良好。

将避雷器内部芯体抽出,发现芯体绝缘筒表面熏黑,
有破裂痕迹。

将芯体内电阻片取出后,发现上节电阻片已呈粉碎状,中节和下节电阻片除部
分碎裂外,大部分都保持完整。

从解体结果可推断,故障电流从电阻片内部通过造成碎裂。

对于电阻片碎裂面的两种状态,判断电阻片应是受到2次大电流冲击:第1次冲击后,部分电阻片碎裂;在第2次冲击时,碎裂电阻片断口位置被高温灼烧变黑,剩余的部分完好电阻片发生碎裂。

图4 解体情况示意图
4 故障原因分析
根据故障录波图、雷电定位系统信息、试验及解体等情况,原因分析如下:
4.1 设备机理分析
避雷器运行维护正常,预防性试验结果正常,避雷器故障前状况良好。

另外,从避雷器
解体情况看,密封面及密封胶圈正常,避雷器内部没有明显电弧通道,因此可排除避雷器密
封不良及内部受潮而造成故障。

从录波图和雷电定位系统可知,在线路跳闸时刻前后5分钟,共查询到72次落雷,雷电活动剧烈。

C相线路位于下相,是雷电绕击概率较高的相别。

C相线路遭受多重雷击后,避
雷器在百毫秒时间间隔多次流经大电流,能量的累积造成避雷器内部温升超过限值,电阻片
劣化,无法继续承受后续的系统电压,这一点,由录波图上重合闸时C相电压接近零电位得
到佐证。

4.2 故障发展过程
500kV线路受雷电绕击发生C相接地故障,在线路跳闸后到重合闸的约1秒时间内,C相线路遭受11次雷电绕击,C相避雷器短时间内连续吸收多重雷击行波的能量,内部温升超过限值,电阻片劣化,线路重合时,避雷器在系统电压下发生热崩溃,短路接地,防爆阀动作,持续时间40ms的工频短路电流使得避雷器内部电阻片损坏。

后强送时,已经损坏的避雷器
内部再次流过大电流,内部继续烧损。

根据GB 11032《交流无间隙金属氧化物避雷器》中对动作负载试验的规定,电阻片需能
耐受两次冲击,间隔时间为50s-60s,即在两次冲击试验间隔,电阻片温升恢复正常。

因此,本次避雷器故障是在线路短时间遭受多次的重复雷击的极端天气条件下发生的,具有偶然性。

其根本原因是现行设计的避雷器能量校核并未考虑这种严酷的运行工况,避雷器吸收的能量
超过其短时承受能力。

5 防范对策
为防范避雷器在线路遭受雷击时发生故障,提出以下防范对策:
一是运行人员日常巡视应关注避雷器动作次数,若检查周期内动作次数过多(超过3次),或确认受连续雷击侵入波过电压影响的,应进行停电预试,确保避雷器状态正常。

二是采用红外测温、带电测试等手段对避雷器进行测试,如果发现数据异常,应进行停
电预试。

三是500kV线路雷击跳闸强送前,查询线路走廊附近落雷情况及故障录波图,对避雷器
进行红外检测(三相横向比较),检查避雷器防爆口状态,并开展直流参考电压及泄漏电流试验(有条件时),综合判定避雷器是否具备强送条件。

6 结束语
多重雷击的雷电侵入波对变电站线路侧出线避雷器的正常运行是一个考验。

现有规程GB 11032《交流无间隙金属氧化物避雷器》对避雷器通流容量的校核没有考虑在短时间内承受多重雷击的能量吸收,在这种严苛工况下,需考核避雷器在短时间(百毫秒)多次动作的能量耐受能力。

后续在避雷器的设计及选型时,需考虑多重雷击对避雷器运行的影响,提高避雷器在多重雷击作用下的能量耐受能力。

参考文献:
[1]廖民传,蔡汉生,吴小可,贾磊,胡上茂. 多重雷击对线路避雷器的冲击影响研究[J].电瓷避雷器,2019(06)
[2]吴德贯,周禹,余忠田,潘凯,李红元. 一起500kV金属氧化物避雷器故障分析[J]. 电瓷避雷器. 2013(03)。
