地形图的分幅与编号

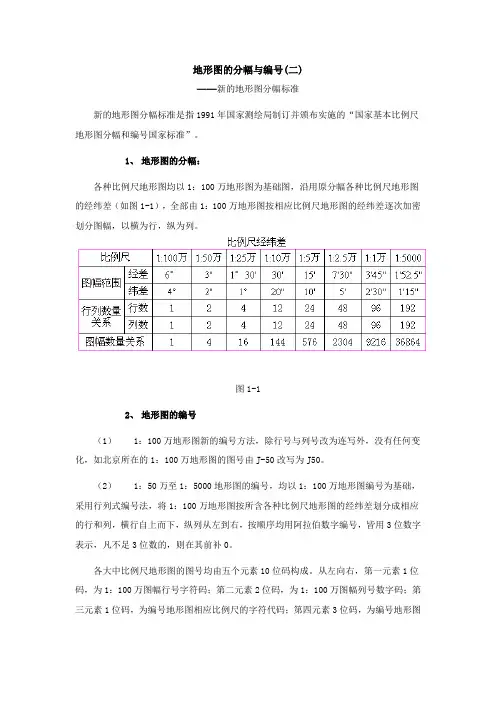

地形图的分幅与编号(二)
——新的地形图分幅标准
新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”。
1、 地形图的分幅：
各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差（如图1-1），全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。
图1-1
2、 地形图的编号
（1） 1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。
（2） 1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。
各大中比例尺地形图的图号均由五个元素10位码构成。从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写（如图2-1）。比例尺代码见图2-2；
图2-1
图2-2
新分幅编号系统的主要优点是编码系列统一于一个根部，编码长度相同，便于计算机处理。
3、 新编号系统的应用
（1） 由已知某地地理坐标（x，y），则按下列程序计算其所在某比例尺地形图的图号：
A 按下列公式求出基础图1：100万图幅的图号：
h=[y/△y]+1
l=[x/△x]+1
其中y表示纬度，△y表示百万分之一地图的纬差；x表示经度，△x表示百万分之一地图的经差。[ ]为商取整符号，如9.3则取9。h表示行号，l表示列号
地形图的分幅与编号 2
地形图的分幅与编号（旧）
• 定义：将某种比例尺地图所包含范围内的图幅按一定幅面大小划分成许多幅地图，并编注其序号的做法被称为地形图的分幅和编号。
• 地图分幅编号的作用：测制地图的需要、印刷地图的需要、管理和发行的需要、用图的需要。
• 地形图分幅方法：一是按坐标网格分幅（矩形分幅），一是按经纬线分幅（梯形分幅）。我国基本比例尺地形图采用经纬线分幅。
1：100万地形图分幅编号
• 分幅（经差6°纬差4°）：由经度180°始按经差6°自西向东将全球分成60纵列，用1、2…60表示；由赤道始，按纬差4°将南北半球各分22横行，用字母A、B…V表示。
• 编号：每幅1：100万地形图编号由行号和列号组成，行号在前，列号在后，中间连一短线，如北京所在图幅，J-50 (北京116°05′15″E，39°50′10″N)
1：50万：按经差3°纬差2°分幅；每幅1：100万图含4幅1：50万图；代号A,B,C,D；例J-50-A
1：25万：经差1°30′纬差1°分幅；每幅1：100万图含16幅；代号[1]、[2]…[16]；例:J-50-[1](编号1：100万幅后加上代号)
1：10万：按经差30′纬差20′分幅；每幅1：100万图含144幅；代号1、2…144；例：J-50-5（编号在1：100万幅编号后加上自然序数代号）
1：5万：(经差15′纬差10′)，每幅1:10万图含4幅；编号是在1：10万幅后加上自己的序号A、B、C、D；例：J-50-5-B。
1:2.5万(经差7′30″，纬差5′)：每幅1:5万图含4幅；代号为1、2、3、4；例：J-50-5-B-4。
1:1万：(经差3′45″，纬差2′30″），每幅1:10万图含64幅；代号为（1）、（2）、（3）…（64）；编号：1:10万图号后，分别加上各自的代号，例：J-50-5-(24)。
旧地图分幅编号总结
地形图的分幅与编号（新）
地形图的应用（国家基本比例尺地形图分幅与编号）
地形图的应⽤（国家基本⽐例尺地形图分幅与编号）
地形图的应⽤(国家基本⽐例尺地形图分幅与编号)
地形图的应⽤（国家基本⽐例尺地形图分幅与编号）
⼤⽐例尺地形图是建筑⼯程规划设计和施⼯中的重要地形资料。特别是在规划设计阶段，不仅要以地形图为底图，进⾏总平⾯的布设，⽽且还要根据需要，在地形图上进⾏⼀定的量算⼯作，以便因地制宜地进⾏合理的规划和设计。1.按经纬线分幅的梯形分幅法(⼜称为国际分幅)
2.按坐标格⽹分幅的矩形分幅法。⼀．梯形分幅与编号
1、1：100万⽐例尺图的分幅与编号
按国际上的规定，1：100万的世界地图实⾏统⼀的分幅和编号。即⾃⾚道向北或向南分别按纬差4°分成横列，各列依次⽤A、B...V表⽰。⾃经度180°开始起算，⾃西向东按经差6°分成纵⾏，各⾏依次⽤l、2 (60)
表⽰。每⼀幅图的编号由其所在的“横列⼀纵⾏”的代号组成。例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万⽐例尺图的图号为J—50。
2、1：10万⽐例尺图的分幅和编号
将⼀幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。
3、
这三种⽐例尺图的分幅编号都是以1：10万⽐例尺因为基础的。每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各⾃的代号A、B、C、D。每幅1：5万的图⼜可分为4幅1：2．5万的图，分别以1、2、3、4编号。每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、……(64)表⽰。
1：5000和1：2000⽐例尺图的分幅编号是在1：10000图的基础上进⾏的。每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后⾯写上各⾃的代
号a、b、c、d。每幅1：5000的因⼜分成9幅1：2000的图，分别以l、2、……9表⽰，图幅的⼤⼩及编
⼆、矩形分幅与编号
⼤⽐例尺地形图⼤多采⽤矩形分幅法，它是按统⼀的直⾓坐标格⽹划分的。采⽤矩形分幅时，⼤⽐例尺地形图的编号，⼀般采⽤图幅西南⾓坐标公⾥数编号法。其西南⾓的坐标X＝3530．0km，y＝531．0km，所以其编号为“3530．0—531.0”。编号时，⽐例尺为1：500地形图，坐标值取⾄0．01km，⽽1：1000、1：2000
地图分幅
标准图框分幅与编号:
我国基本比例尺地形图的分幅编号是在国际规定的1:100万地形图基础上，按经纬度进行分幅和编号的。
1:100万地图的分幅编号：每幅1:100万地图纬差4°经差6°。从地球赤道起，向两极每纬度4°为一行，依次以字母A，B，C，…，V表示；从西经180°起，向东每6°为一列，依次以数字l，2，3，…，60表示。每幅图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，列号在前，行号在后，二者之间划一短线。如北京在1:100万图上处于第J列第50行，故编号为J-50。1:50万、1:25万、1:20万、1:10万地形图分幅编号：在1:100万图幅基础上，按一定经差和纬差进行划分，并分别在1:100万图幅后加上各自的代号。1:5万、1:2.5万、1:1万地形图分幅编号：在1:10万图幅基础上，按一定经差和纬差进行划分，并分别在1：10万图幅后加上各自的代号。
表1 国家基本比例尺地形图分幅编号表
比例尺 图幅大小 分幅 编号 示例
经差 纬差
1:100万 6° 4° 横行A，B，…，V，纵列1，2，…，60 J-50
1:50万 3° 2° 1幅1:100万图分成4幅 1:100万图编号后加A,B,C,D J-50-A
1:25万 1.5° 1° 1幅1:100万图分成16幅 1:100万图编号后加[1],[2],…,[16] J-50-[3]
1:20万 1° 40’ 1幅1:100万图分成36幅 1:100万图编号后加(1),(2),…,(36) J-50-(3)
1:10万 30’ 20’ 1幅1:100万图分成144幅 1:100万图编号后加1,2,3,…,144 J-50-87
1:5万 15’ 10’ 1幅1:10万图分成4幅 1:10万图编号后加A,B,C,D J-50-87-B
1:2.5万 7’30” 5’ 1幅1:5万图分成4幅 1:5万图编号后加1,2,3,4 J-50-87-B-3
我国地形图分幅与编号
我国地形图分幅与编号
我国基本⽐例尺地形图分幅与编号，以1：100万地形图为基础，延伸出1：50万、1：25万、1：10万，再以1：10万为基础，延伸出1：5
万、1:2.5万及1：1万三种⽐例尺。
1：100万从⾚道起向两极每纬差4°为⼀⾏，⾄88°，南北半球各分为22横列，依次编号A、B、... V；由精度180°西向东每6°⼀列，全球60
列，以1-60表⽰，如海南所在1：100万图在第5⾏，第49列，其编号为 E-49 。
在1：100万图上，按经差3°纬差2°分成四幅1：50万地形图，编为A、B、C、D，如 E-49-A。按经差1°30′纬差1°分成16幅1：25万地形
图，编为[1]、...[16]，如 E-49-[1]。按经差30′纬差20′分成144幅1：10万地形图，编为1、...144，如 E-49-1。即后三种⽐例尺各⾃独⽴地与1：100万地图的图号联系。 1：10万图上每经差15′纬差10′分成四幅1：5万地形图，编为A、B、C、D，如 E-49-1-A。 1：5万图
上每经差7′30″纬差5′分成四幅1：2.5万，编为1、2、3、4，如 E-49-1-A-1。 1：10万图上每经差3′45″纬差2′30″分成64幅1：1万地形
图，编为(1)、...(64)，如E-49-1-A-(1)。 1：1万图上每经差1′52″纬差1′15″分成四幅1：5000地形图，编为a、b、c、d，如E-49-1-A-(1)-a。
地形图的分幅与编号 3
第一节 地形图的分幅与编号
为了便于测绘、查询、使用和保管地形图，不可能将广大区域缩绘在一张图纸上，而要分块测量，拼连使用，做到有分有合，这样就必须要按统一的规则对地形图进行分幅和编号。地形图的分幅，即将一个测区按规定的图幅大小，按一定规则进行单位划分，每一个单位为一个图幅。为了区分不同的图幅，按从左到右、从上到下的规则给每幅图一个编号，称为地形图的图幅编号。地形图的分幅方法有两种：梯形分幅法和矩形分幅法。前者用于国家基本比例尺地形图的分幅，后者则用于工程上常用的大比例尺地形图的分幅。
一、梯形分幅法
梯形分幅法，是以具有一定经纬差的梯形划分图幅，由经纬线构成每幅地形图图廓的分幅方法，故此法也可称为经纬线分幅或国际分幅法。这是目前世界上许多国家地形图和大区域小比例尺分幅地图所采用的主要分幅形式。
1国际梯形分幅法
按国际上规定，全球1:100万地形图的世界地界实行统一的分幅与编号。1:100万的地形图是以经差6°、纬差4°分幅。自赤道起，向南、北两极每隔纬度4°为一横列，到南北纬88°止，将南北半球各分为22个横列，依次以拉丁字母A、B、C、……、V表示，以极点为圆心，纬度88°的圆用Z表示，88°以上单独为一幅；由经度180°起算，自西向东，将整个地球表面用子午线分成60纵行，每一纵行经差为6°，依次以阿拉伯数字1、2、3、……、60表示（北半球在英文字母前加N，南半球加S。我国国土在北半球，故省去字母“N”）。如图7－1所示其每一梯形小格为一幅1:100万地形图，每1:100万图幅的编号是该图所在的横行字母和纵行阿拉伯数字组成。
若已知某地的经纬度，可以从图8－1中直接查取其所在1:100万地形图图幅编号，也可以通过下式计算得出：
( 7-1 )
式中：—某地经度；
1:100万以下图幅是在1:100万图幅的基础上划分的，具体情况如图7－2所示。
(1)1:50万、1:25万、1:20万、1:10万地形图的分幅与编号
地图图幅编号
地图图幅编号
为了便于测绘、拼接、管理和使用地形图，必须按适当面积将广大地区的地形图划分成适宜的若干单幅地形图，并将分幅的地形图进行有系统的编号，这项工作称为地形图的分幅和编号。
地形图的分幅可分为两大类：梯形分幅(又称“经纬线分幅”)和矩形分幅(包括正方形分幅)。所谓梯形分幅就是按经线和纬线来划分，左、右以经线为界，上、下以纬线为界，图形近似梯形。梯形分幅常用于基本比例尺地形图。
矩形分幅是按平面直角坐标的纵、横坐标线来划分的，图幅的上、下以坐标横线为界，左、右以坐标纵线为界。对于工程方面需要的局部地区的大比例尺地形图、平面图和中小比例尺挂图和地图集，常用矩形分幅。
一、梯形分幅
(一)1:1000万比例尺地形图的分幅及编号
为了统一划分全球的地形图，国际地理学会对1:100万比例尺地形图作了分幅和编号方法的规定,称为国际分幅编号。
国际分幅编号规定由经度180°起，按经差6°划分成60个纵行,自西向东用阿拉伯数字1-60表示；由赤道起，向南、北分别按纬差4°各分成22个横列，由低纬向高纬各以大写的拉丁字母Ａ、Ｂ、……、Ｖ标明。每幅图的编号由其所在的横列字母与纵行的数学按先横列后纵行的次序组成。
由于经线收敛于两极，当纬度较高时，经差6°的实际宽度显得很窄，因此又规定在纬度60°以上的地区，东西图廊的经差取12°，纬度70°以上的地区则取24°。对于纬度88°为图廓的极圈图,则用Z表示。图5-3为北半球的1:100万比例尺图的分幅情况（图5-3见P175）。
为了区别图幅是北半球还是南半球，规定在图号前加N或S，分别表示北或南半球。因我国领域全部位于北半球，故省注N。图5-4为我国领域的1:100万比例尺地形图的分幅与编号情况(上图)。
如果已知北京某地(后称甲地)的纬度为北纬39°54ˊ30″，经度为东经116°28ˊ25″，其所在1:1000万比例尺图的图幅编号为J－50。
地图的分幅和编号
地图的分幅和编号
对一个确定的制图区域，要将全区绘于一张图→增大图幅，这样就不可能在一张图纸上描绘出来，而要分幅描绘，因此为 便于编图、印刷、保管、查询、使用、必须研究地图分幅与编号。
一、地图的分幅
1、矩形分幅，一般按纸张和印刷机规格设计（全开、对开、四开、八开等）
优点：图幅之间结合紧密，便于拼接使用，保持图面上图形完整。
缺点：整个制图区域只能一次投影完成
2．经纬线分幅 图廓由经纬线构成，是当前世界各国地形图和小比例尺图的主要形式。我国基本比例尺地图以经纬线分幅，以1：100万地图为基础，按规定的经差纬差划分图幅，使相邻比例尺地图的数量成简单的倍数关系。
经纬线分幅的优点是每个图幅都有明确的地理概念，适用于很大区域范围的地分幅，缺点，经纬线被描绘成曲线时，图幅拼接不便，有时被改重要物体（如大城市的完整性，随纬度增大，面积缩小，图幅不断变小。
图2-7 北半球100万地形图的分幅和编号
二、地图编号
我国1：100万 国际100万地图即用此法分幅编号
1．行列式编号法 刊号（横）——行号（纵）相结合，亦有“行号—到号（如 NJ-50）
北半球加N 南加S
2．自然序数 编号法 分幅地图从左→右，从上→下，排列编号。
3．行列—自然序数编号法 将上二者结合起来 如H-49-8
三、我国基本比例尺地图分幅与编号 见实习教材115
1．1：100万地图的分幅编号 经差6° 纬差4°
2．1：50万地形图的分幅编号 在1:100万基础纬差φ2°， 经差λ3°分为4幅。
3．1：25万地形图的分幅编号 在1：50万基础上，纬差1° 经差1°30′ 划分为4幅， 即1幅1：100万图，可分为16幅1：25万图，J-50-B[4]
注：1985年前为1:20万分幅：在1:100万基础纬差φ40′， 经差λ1°分为36幅。
地图分幅与编号
§2.6 地形图分幅与编号（约55分钟）
一、梯形分幅与编号
分幅与编号原则:
以投影带为基础，依经纬线划分；
幅面大小适中，各比例尺图幅幅面大小基本一致；
编号简捷明了，规律性强，富于联想；
考虑制图编绘系列，不能肢解图幅。
1. 1:100万分幅与编号(国际分幅与编号）
（1）分幅方法
（2）编号方法
纵列号＝带号±30
“横行－纵列”，
万1001如：J－50
万5.21
万51编号+序号：1-4J－50－143－B－2
万11
万101编号+序号:(1)-(64) J－50－133－(7)
千51
万11编号+序号：a-dJ－50－133－(7)－b
万101
万1001编号+序号：1-144J－50－12
万51
万101编号+序号：A-DJ－50－143－B
作业
已知某点地理坐标为31°31′31″N，131°31′31″E求
1. 该点所处
万251地形图编号 H-52-[8]/H52C002004
2. 与该图相邻的同级地图编号右H-52-[7] 右上H-52-[3]
上H-52-[4] 左上 H-53-[1] 左 H-53-[5] 左下 H-53-[9]
下 H-52-[12] 右下 H-52-[11]
H52C002003 H52C001003 H52C001004 H53C001001
H53C002001 H52C003001 H52C003004 H52C003003 3. 能够完整拼接成该范围的
万101地图编号 该点在
万101该图的编号是H-52-46，拼接的范围是
H-52-33H-52-34H-52-35H-52-45H-52-46H-52-47H-52-57
H-52-58H-52-59
H52D003009 H52D003010 H52D003011 H52D004009
H52D004010 H52D004011 H52D005009 H52D005010
H52D005011
地图的分幅与编号
第二章地图的分幅与编号
第一节地图分幅与编号的定义与作用
为了不重测、漏测，就需要将地面按一定的规律分成若干块，这就是地图的分幅。
为了科学地反映各种比例尺地形图之间的关系和相同比例尺地图之间的拼接关系，为了能迅速查找到所需要的某种地区某种比例尺的地图，为了便于平时和战时地图的发放、保管和使用，需要将地形图按一定规律进行编号。
一、地图分幅
1．矩形分幅
矩形分幅又可分为拼接的和不拼接的两种。拼接使用的矩形分幅是指相邻图幅有共同的图廓线，使用地图时可按其共同边拼接起来。不拼接的矩形分幅是指图幅之间没有公共边，每个图幅有其相应的制图主区，各分幅图之间常有一定的重叠(图2－1，图2－2)，而且有时还可以根据主区的大小变更地图的比例尺。
图2－2不拼接分幅图示例
2．经纬线分幅
图廓线由经线和纬线组成，大多数情况下表现为上下图廓为曲线的梯形。是当前世界各国地形图和大区域的小比例尺分幅地图所采用的主要分幅形式，我国基本比例尺地图就是以经纬线分幅制作的。
二、地图编号
编号就是将划分的图幅，按比例尺大小和所在的位置，用文字符号和数字符号进行编号。编号是每个图幅的数码标记，它们应具备系统性、逻辑性和唯一性。
常用的地图编号有行列式、自然序数式、行列－自然序数式和西南角图廓点坐标公里数编号等。
三、地图分幅编号的作用
地图的分幅编号，在地图的生产、管理和使用方面都有重要意义。
首先是测制地图的需要，就测制某种比例尺地图而言，按每一分幅地图的范围和图号下达任务，不仅可以避免测制地图过程中遗漏或重复，节资增效，而且还能使所测地图的幅面控制在适当范围内，避免因幅面过大使绘图作业难以操作，影响绘图质量。
其次是印制地图的需要，若不分幅，地图幅面过大，一般印刷设备难以满足要求，势必要增加成本，而在复照时会给图面带来较大的边缘误差，影响地图的几何精度。
