医用仪器液晶显示器常见故障诊断及维修
医疗设备的常见故障与维修管理
医疗设备的常见故障与维修管理医疗设备是医院运作过程中必不可少的设备，它们的运行状态直接影响到医院对病人的服务质量和效率。
然而，随着使用时间的增长，医疗设备也会出现各种故障，需要及时维修。
以下是医疗设备常见故障及维修管理的相关内容。
一、常见故障1.电源问题：电源是医疗设备的重要组成部分，如果电源故障，会直接影响设备的正常运行。
比如，电源适配器损坏或者电池电量不足可能导致设备无法启动。
2.屏幕故障：屏幕是医疗设备重要的人机交互界面，如果屏幕故障，将导致医生无法看到准确的数据和影像。
常见屏幕故障有屏幕黑屏、屏幕显示异常等。
3.传感器故障：传感器是医疗设备中的重要组成部分，可以测量和记录患者的生理参数，如果传感器故障，会导致数据不准确或者无法测量。
4.机械故障：机械故障是医疗设备常见的故障之一，如设备电机失灵、零部件接触不良等。
机械故障会使得设备无法正常工作，需要及时维修。
5.软件故障：软件是医疗设备的重要组成部分，它驱动设备的多种功能和算法，如果软件出现故障，会直接影响设备的功能和性能。
二、维修管理1.预防性维护：针对常见故障，可以制定预防性维护计划，对设备定期检查和保养，及时更换损坏的零部件，以减少设备故障发生的可能性。
2.紧急维修：当设备出现紧急故障时，需要及时维修，以避免对医疗工作造成不良影响。
医院可以建立专业的维修团队或者与第三方维修服务商建立长期合作，确保设备的及时维修和恢复正常使用。
3.备件管理：医院可以统一管理备件，建立备件库存，保证备件的及时供应和充足储备。
备件管理应实现设备备件采购、入库、出库、清点、报废等全流程管理。
4.培训和技术支持：医院可以组织设备操作培训和技术支持，让使用人员熟练掌握设备的使用方法和维修技能，提高医院设备的使用效率和设备维修的能力。
5.记录和反馈：医院应建立健全设备维修管理记录系统，记录设备的故障和维修情况，及时反馈给设备生产商，以便生产商在产品技术改进等方面做出相应的改进和优化。
液晶维修_精品文档
液晶维修液晶维修：常见问题与解决方法引言随着技术的不断发展，液晶显示器已经成为我们日常生活中最常见的显示设备之一。
然而，由于长期使用或意外损坏，液晶显示器可能会出现各种问题，例如无显示、显示模糊、色彩不准确等。
本文将介绍液晶维修中常见的问题以及相应的解决方法，帮助读者更好地了解和解决液晶显示器的故障。
一、无显示问题1. 检查电源线和电源开关当液晶显示器无法正常显示时，首先需要检查电源线是否插紧，电源开关是否打开。
有时候，电源线可能会松动或脱落，导致显示器无法获取到电源信号。
此时，只需将电源线重新插入，并确保电源开关处于打开状态。
2. 检查连接线另一个常见的原因是连接线的问题。
请检查液晶显示器与计算机或其他设备之间的连接线是否正确连接，是否有损坏。
如果连接线出现问题，可以尝试更换新的连接线来解决无显示问题。
3. 调整亮度和对比度有时候，液晶显示器的亮度和对比度设置不正确，导致屏幕无显示。
在这种情况下，可以尝试调整亮度和对比度设置，通常可以通过显示器上的菜单键进行设置。
二、显示模糊问题1. 清洁显示屏显示屏上的灰尘和污渍可能会导致显示模糊。
为了解决这个问题，可以使用柔软的布料轻轻擦拭屏幕。
请注意，不要使用有腐蚀性的清洁剂，以防止损坏显示屏。
2. 调整分辨率显示器的分辨率设置不正确也可能导致模糊显示。
在计算机的显示设置中，可以尝试调整分辨率以获得更清晰的显示效果。
3. 检查图形驱动程序图形驱动程序的问题也可能导致显示模糊。
请确保计算机的图形驱动程序是最新的，并根据需要进行更新。
如果问题仍然存在，可以尝试卸载并重新安装图形驱动程序。
三、色彩不准确问题1. 调整色彩设置液晶显示器具有不同的色彩设置选项，包括亮度、对比度、饱和度等。
如果色彩不准确，可以尝试调整这些设置以获得更准确的色彩显示。
2. 校准显示器对于需要更专业色彩表现的用户，可以使用专业的显示器校准工具进行校准。
这些工具可以帮助您调整显示器的颜色和色彩准确度，以满足特定需求。
医用设备液晶显示(屏)器的检修方法
触 不 良时 ，也 会有 黑屏 显示 故障 。 ２２ Ｂ ． Ｐ一８Ｓ白屏故 障 ８
有 图像 清 晰精确 、平面 显示 、厚度 薄 、重量轻 、无
（）Ｃ Ｌ Ｐ ８ 监护仪开机后 白屏 、无波 １ Ｏ Ｉ Ｂ 一８Ｓ Ｎ
形 和 数 据 显 示 。观 察 开 机 提 示 音 、按 键 提 示 音 正
故 障现 象 ：Ｂ Ｙ系列 医用 分子筛 制 氧 机控 制 面 Ｚ
板上，控制 Ａ吸附塔气源 的气 动阀工作指示 灯一
直亮。当压缩空气经过空气缓冲罐稳压调压后 ，进
入 Ｂ吸附塔时 ，空压表始终达不到预定 的 ０６ Ｐ ， ．Ｍ ａ 只有 ０３ ｅ 的压力。用测 氧仪检测 生产出 的氧 ． Ｍａ ５ 气浓度为 ３ ％左右 ，正常时氧气浓度 可达 到 ９ ％ ０ ５
１ 液 晶显示器 的应用 及 工作原 理
当液晶屏 的 电源线 ＋１ Ｖ电压 插头和 座 之 间有 ２
接 触不 良，逆 变板 的输人 和输 出插头 和座之 间有 接
显 示器在 医疗设 备 中是必 不可少 的部 分 ，早 期
的显 示 是 用 阴极 射 线 管 ，随着 电 子 技 术 的 日益 发
示 ，但 开机 提示音 、按 键提示 音正 常 ，血 压测 量气
泵动作。根据监护仪工作原理 ，显然是显示屏故 障。
通过 上述原 理 ，我 们得 知显示 器 的构成 是液 晶 屏和 背光 源 ，而 背光源 又 由逆变 器和冷 阴极 灯管构 成 。打 开仪器拆 下液 晶屏 ，通 电后发 现灯管 未亮 。 检查 逆变 器 的输人 端 ＋５ 、 ＋１Ｖ电压 正 常 ， Ｖ ２
＋１Ｖ电压 缺失 ，检 测 电源部分 ， ＋１Ｖ没 有 ，沿 ２ ２ 输出端 检 查 ，发 现 从 电 源 上 显 示 屏 的一 根 线 被 夹
液晶显示器常见故障与解决方法
液晶显示器常见故障与解决方法液晶显示器常见故障与解决方法白屏A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏)2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),CPU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找CPU各脚与主板的接触是否良好3.检查主板芯片和CPU是否工作,可用示波器测量晶振是否起振4.必要时替换CPU或对CPU进行重新烧录二.黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分1.用万用表测量各主要电源工作点,保险丝是否熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡)2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查CPU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件三.缺色1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.按键失灵1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到CPU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.注意按键本身有无损坏五. 双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压,+-3V3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯六.偏色1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录七.花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路(IC脚排阻及座双列插针,特别注意扁平插座4.必要时替换屏八.无信号A.通电后出现无输入信号(NO VGA INPUI)1.检查VGA电缆连接2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OFRANGE)1.检查电脑输入信号是否走出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)九.画面闪(字抖动)1.用自动调节或用手动调节"相位"能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到芯片部分线路(有无虚焊短路电容电阻有无错值)十.重影1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)[b][i][color=#11EE11]《〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈[/color][/i][/b]液晶显示器常见故障。
医疗仪器设备中的液晶屏故障检修
… ｒ 十 ０ Ｂ ‘ Ｊ
●
●
文 章 编 号 ： １７ －１４２ ０ ）２０ ４－ １ ６ １７ ０ （０ ７０ － １ １Ｏ
医疗仪器设备 中的液晶屏故障检修
【 作 者 】 杨 炼 ，廖 勇
湖南省常德市 第一人 民医院 （ 湖南 ，常德 ，４ ５ ０ １ ０３
３７ 【 中图分类号】 ＴＨ７０
【 文献标 识码】 Ｃ
我 院的飞利浦 Ｃ 病人监护系统 （ ＭＳ 中央监护仪 ）和德 国生产 的Ｅ ｇ ｅ００（ ａＬ ４ ０ ＭＡＲ ＵＥ Ｅ） Ｑ Ｔｒ 心电 图 （ 如附图 １ 。 ） 从绘出的 电原理 图可知， 工作过程应是这样：由芯片 （ Ｃ １０Ａ） Ｘ ３ ３ 输 出一个低 电平加到三极管 Ｑ１２的基极， ２ 导通， ５Ｖ电 ２ Ｑ１２ ＋ 源通过 Ｒ１０ＪＮ－极管 Ｑ１ １ ｎ １Ｊ ２ 基极，使其导通，Ｑ１ １ 电 ２集 极处于低 电平；三极管 Ｑ１ １ ０ 的基极与 Ｑ１ １ 电极相连接， ２集 这样 Ｑ１１因发射结达不到导通 电压而截止，升压板有 ＋ ５ ０ １ Ｖ信号被启动工作， 从而点亮背光 灯管。 而新 买来 的升压板 的开关信号是 ＋ ５Ｖ，所 以不能从原升压 板的开 关信号端取 信号 。我们把原升压 板拆下，从 Ｑ１２的集 电极取 ＋ ２ ５Ｖ电 压接至新升压板的开 关信号端 ⑤脚上，开机工作正常。 值得注意 的是： 新代换的升压 板不能安装在原机位置 ， 需用接线连结。 由于升压 板输出的点亮 电压有几仟伏， 为安 全起见， 应用绝缘强度较高的材料 把连接导线包扎好， 再把 升压板固定在原 机直流 电池盒里 。
暗屏故 障。由于刚过保修期，供货方既不提供 图纸，也不供 给元件，请他们维修要价惊人。在一无 图纸，二无元件供应

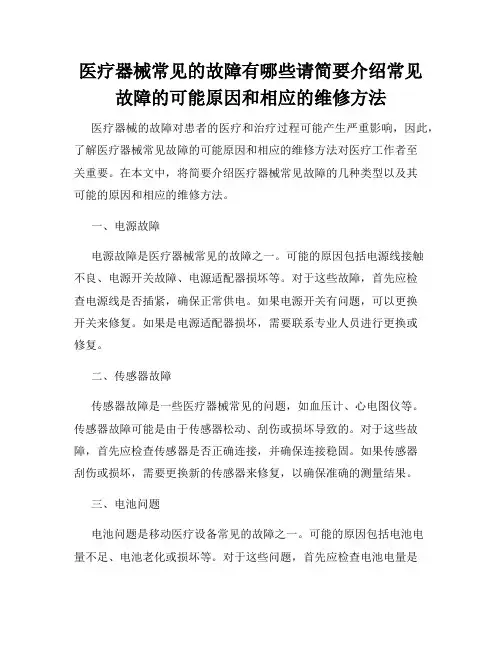

医疗器械常见的故障有哪些请简要介绍常见故障的可能原因和相应的维修方法
医疗器械常见的故障有哪些请简要介绍常见故障的可能原因和相应的维修方法医疗器械的故障对患者的医疗和治疗过程可能产生严重影响，因此，了解医疗器械常见故障的可能原因和相应的维修方法对医疗工作者至关重要。
在本文中，将简要介绍医疗器械常见故障的几种类型以及其可能的原因和相应的维修方法。
一、电源故障电源故障是医疗器械常见的故障之一。
可能的原因包括电源线接触不良、电源开关故障、电源适配器损坏等。
对于这些故障，首先应检查电源线是否插紧，确保正常供电。
如果电源开关有问题，可以更换开关来修复。
如果是电源适配器损坏，需要联系专业人员进行更换或修复。
二、传感器故障传感器故障是一些医疗器械常见的问题，如血压计、心电图仪等。
传感器故障可能是由于传感器松动、刮伤或损坏导致的。
对于这些故障，首先应检查传感器是否正确连接，并确保连接稳固。
如果传感器刮伤或损坏，需要更换新的传感器来修复，以确保准确的测量结果。
三、电池问题电池问题是移动医疗设备常见的故障之一。
可能的原因包括电池电量不足、电池老化或损坏等。
对于这些问题，首先应检查电池电量是否充足，如电量不足，应及时更换或充电。
如果电池老化或损坏，需要联系供应商或专业人员进行更换。
四、线路连接问题线路连接问题可能出现在各种医疗仪器中，如输液泵、呼吸机等。
可能的原因包括线路接口松动、线路损坏或连接不正确等。
对于这些故障，首先应检查线路接口是否牢固连接，并确保连接正确。
如果线路损坏，需要更换新的线路来修复。
五、显示器问题显示器问题是一些医疗器械常见的故障之一，如监护仪、超声仪器等。
可能的原因包括显示器损坏、显示屏亮度调节不当等。
对于这些问题，首先应检查显示屏连接是否良好，并调整亮度到适当的水平。
如果显示器损坏，需要联系供应商或专业人员进行更换或维修。
总结：以上是医疗器械常见故障的一些可能原因和相应的维修方法的简要介绍。
当医疗器械出现故障时，对于一些简单的问题，我们可以尝试自行解决。
然而，对于一些复杂的故障或需要专业维修的问题，我们应及时联系供应商或专业人员寻求帮助，以确保医疗器械的正常运行和患者的安全。
医院液晶显示器的故障和维修
医院液晶显示器的故障和维修随着液晶显示器在医用仪器设备上的广泛应用，医疗设备工程人员了解和掌握液晶显示单元的常见故障及维修是有价值和意义的。
１.液晶显示器的常见故障液晶显示器件的劣化几乎没有，寿命很长，真正决定液晶显示器寿命的是背光模块。
目前液晶显示器使用的背光源按技术划分，主要有卤钨灯、发光二极管（LED）、有机电致发光（EL）、冷阴极荧光灯（CC FL）、阴极发射灯（CLL）和金属卤化物灯等。
其中应用最广的是冷阴极荧光灯，主要是因为此种背光源的性能、稳定性及成本都较佳，目前几乎所用的LCD显示器都是采用这种背光源。
笔者查阅了一些厂商的资料，统计出目前常见液晶显示器所采用的冷阴极荧光灯寿命基本为30000-50000小时。
外径2.6-3.0 mm，灯管电压500-1000V，灯管电流5mA。
灯管功率0.5－7.0W，启动电压300-1500V。
２.故障诊断及维修实例（1）故障现象：我院WELLDELL-sigma2000便携式心电监护仪开机后，电源指示灯亮，系统自检通过（仪器发出短促“嘟”一声），液晶显示屏没有任何显示，仪器工作声音正常。
（2）故障分析：电源指示灯亮，说明电源部分正常。
系统自检通过，表明CPU与内存无损坏。
液晶显示屏自检时也没有任何显示，可初步排除系统软件损坏的可能。
没有硬件报警声，仪器工作声音正常，说明硬件部分应无损坏。
侧光下观察液晶显示屏，隐约可见系统软件操作界面。
由此初步分析为背光模块故障。
（３）故障检修：打开机壳，开机后导光板未亮，可以断定背光模块有故障。
观察背光模块的主要组件有背光灯管、高压电路板、导光板等。
因液晶显示单元精密，所以首先诊断独立的高压电路板，该电路板低压直流输入端接仪器主板，高压交流输出端接背光灯管。
开机状态下测低压直流输入为11.5V，用万用表2500V档位检测高压交流输出650V。
由此可以说明高压电路板工作正常。
接下来检查背光灯管，首先打开液晶显示单元的后背金属壳，这时便可将用来固定背光灯管的金属槽取出来，再将灯管从金属槽中小心移出。
液晶显示器常见故障分析及维修方法
开关电源电路的实物图
① 交流电路主要元件损坏后表现的故障特点
当这些交流电路元器 件损坏后,就会造成电 源电路无输出电压,显 示器无法开机,
保险 管
热敏 电阻
压敏 电阻
② 整流滤波电路主要元件损坏后表现的故障特点
当整流桥堆击穿后,出 现短路炸断保险管现 象,造成显示器指示灯 不亮且无法开机,
当滤波电容损坏后往往表 现烧开关管、损坏开关电 源控制模块或造成有时能 启动有时不能启动, ，
2 液晶显示器常见故障的维修思路 ① 液晶显示器不开机的故障检修思路
② 液晶显示器开机亮一下,马上出现暗屏的故障检修思路
③ 液晶显示器出现花屏的故障检修思路
3.2 液晶显示器的故障维修方法
3.2.1 观察法
观察法就是通过人的视觉、嗅觉和听觉 等方式来检查液晶显示器比较明显的故障,如 保险管是否变黑,电解电容是否鼓包、漏液,大 功率电阻是否有烧焦的痕迹,电路板焊点是否 有明显虚焊,各电路板之间的连接线接口是否 连接不良等；另外,当内部电路存在短路现象 把有些元器件烧焦并发出烧焦味或冒烟现象, 甚至有些器件发出异常的声响等，
背光 灯接 口
PWM 控 制模 块
开关 功率 管
a 高压板顶面实物图
b 高压板底面实物图
① PWM控制模块损坏后表现的故障特点
当PWM控制模块损坏后会引 起高压板升压电路不工作,造 成显示器会出现暗屏或黑屏 的故障现象,
② 集成场效应开关管损坏后表现的故障特点
损坏会使高压板无高压输出,造成 暗屏的故障现象,严重短路时会造 成电源电路起保护动作出现无法 开机的故障现象,
传输线及接口接触不 良时会导致显示器出 现黑屏、花屏、白屏 或字符虚的故障现象,
