大体积混凝土施工工法
大体积混凝土的施工工艺

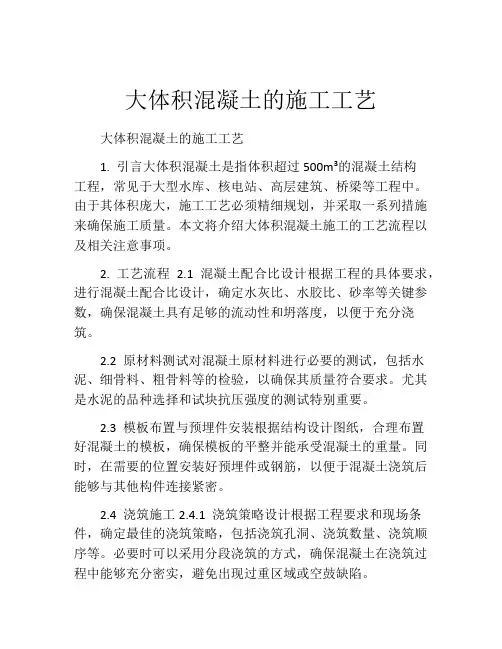

大体积混凝土的施工工艺大体积混凝土的施工工艺1. 引言大体积混凝土是指体积超过500m³的混凝土结构工程，常见于大型水库、核电站、高层建筑、桥梁等工程中。
由于其体积庞大，施工工艺必须精细规划，并采取一系列措施来确保施工质量。
本文将介绍大体积混凝土施工的工艺流程以及相关注意事项。
2. 工艺流程2.1 混凝土配合比设计根据工程的具体要求，进行混凝土配合比设计，确定水灰比、水胶比、砂率等关键参数，确保混凝土具有足够的流动性和坍落度，以便于充分浇筑。
2.2 原材料测试对混凝土原材料进行必要的测试，包括水泥、细骨料、粗骨料等的检验，以确保其质量符合要求。
尤其是水泥的品种选择和试块抗压强度的测试特别重要。
2.3 模板布置与预埋件安装根据结构设计图纸，合理布置好混凝土的模板，确保模板的平整并能承受混凝土的重量。
同时，在需要的位置安装好预埋件或钢筋，以便于混凝土浇筑后能够与其他构件连接紧密。
2.4 浇筑施工2.4.1 浇筑策略设计根据工程要求和现场条件，确定最佳的浇筑策略，包括浇筑孔洞、浇筑数量、浇筑顺序等。
必要时可以采用分段浇筑的方式，确保混凝土在浇筑过程中能够充分密实，避免出现过重区域或空鼓缺陷。
2.4.2 浇筑过程控制在浇筑过程中，需要合理控制混凝土的流速和流量，以免发生分层、偏析等问题。
可以通过调整泵送压力和施工人员的配合来实现。
同时，需要注意混凝土温度的控制，避免过早或过晚产生收缩裂缝。
2.4.3 浇筑质量监控在浇筑过程中，需要定期检查混凝土的质量，包括坍落度、骨料分布、浇筑面的平整度等。
如发现异常情况，及时采取措施纠正。
2.5 养护措施混凝土浇筑完成后，需要进行充分的养护措施，以保证混凝土强度和性能的发挥。
这包括喷水养护、遮阳、保温等措施。
3. 注意事项3.1 施工计划大体积混凝土工程施工周期长，施工计划必须合理规划，要考虑到气温、湿度、施工机具的使用等因素，以确保施工进度和质量。
3.2 施工人员素质与数量大体积混凝土工程对施工人员的要求较高，他们需要掌握各种混凝土施工技术和工具的操作方法。
大体积混凝土的施工工艺流程
大体积混凝土的施工工艺流程大体积混凝土是指在施工中，单个构筑物或构筑物组件搅拌、运输和浇筑的混凝土的体积超过了传统施工的限制。
大体积混凝土广泛应用于基础工程、水利工程、海洋工程等领域，具有抗震、抗风、耐久、可靠等优点。
本文将介绍大体积混凝土的施工工艺流程。
第一步：设计在施工前，需要进行详细的设计。
设计要求包括混凝土的配合比、搅拌比例、浇筑方式、养护方案等。
同时需要评估施工过程中可能遇到的问题，比如温度控制、热闭环加热等。
第二步：原材料准备大体积混凝土的施工需要大量的原材料。
主要包括水泥、砂、石子、水、掺合料等。
在施工前，需要对原材料进行检测和筛选，确保其质量符合设计要求。
第三步：搅拌搅拌是大体积混凝土施工的重要环节，搅拌的好坏直接影响到混凝土的质量。
搅拌过程中需要控制好搅拌时间、搅拌速度和搅拌比例。
同时还需要关注混凝土的温度，以防止温度过高导致混凝土开裂。
第四步：运输混凝土在搅拌完成后需要快速运输到浇筑现场。
运输过程中需要注意控制混凝土的温度和保证运输过程中不能发生剧烈震动，以防止混凝土的质量变差。
第五步：浇筑混凝土到达浇筑现场后，需要迅速进行浇筑作业。
浇筑时需要注意控制好浇筑速度和浇筑厚度，保持混凝土的均匀性和凝结性。
同时需要避免浇筑温度过高，以及避免浇筑过程中出现空洞等问题。
第六步：养护浇筑完成后，混凝土需要进行养护。
养护的目的是保持混凝土的湿度和温度，以促进混凝土的早期强度发展。
常见的养护方式包括覆盖湿布、喷淋水和封闭养护等。
养护时间根据混凝土的不同材质和使用要求而定。
第七步：质检施工完成后需要对混凝土进行质量检测。
常见的检测项目包括抗压强度、抗渗性能、含气量、干缩性等。
检测结果需要符合设计要求，以保证混凝土的质量和使用性能。
大体积混凝土的施工工艺流程需要严格按照设计要求进行操作，每个环节都需要注意施工过程中可能遇到的问题，并及时采取措施进行处理。
只有确保每个环节的质量和效果，才能保证大体积混凝土的施工质量和使用效果。
大体积混凝土施工方法
大体积混凝土施工方法大体积混凝土指的是在施工过程中每方单位体积超过200m³的混凝土，常用于大型工程中，如大坝、桥梁、港口等。
由于其施工规模庞大，施工方法和技术要求相对较高。
本文将介绍大体积混凝土施工的一般方法和注意事项。
一、原材料准备在进行大体积混凝土施工前，需要对原材料进行充分准备。
这包括水泥、细骨料、粗骨料、三合土等。
水泥应选用优质的硅酸盐水泥，骨料应符合相关标准要求。
二、施工设备准备针对大体积混凝土施工，需要准备相应的施工设备。
主要设备包括混凝土搅拌站、输送泵、混凝土成型模具等。
根据实际情况选择合适的设备，保证施工过程的顺利进行。
三、配合比设计大体积混凝土施工前需要进行配合比的设计。
根据工程需要和混凝土强度要求，确定水灰比、骨料比和拌合时间等参数。
同时，还需要根据当地气候条件和施工工艺要求进行调整。
四、施工工艺1. 混凝土搅拌：将水泥、骨料和水按照设计配合比放入混凝土搅拌站进行搅拌，保证搅拌均匀。
2. 输送泵输送：使用输送泵将搅拌好的混凝土输送到施工现场，确保混凝土的均匀性和流动性。
3. 混凝土浇筑：将混凝土从模具中连续均匀地浇注至施工区域，注意控制浇筑速度和浇注高度，避免产生坍落度差异和气孔。
4. 压实处理：对浇筑好的混凝土进行适当的压实处理，采用振动器或者摆锤等设备，提高混凝土的密实性和稳定性。
5. 表面处理：待混凝土初凝后，可以进行表面处理，如砂浆喷涂、抹平、刷面等，提高混凝土的观感和抗风化性。
五、施工注意事项1. 施工环境：施工现场的温度、湿度、风速等环境因素都会对混凝土的凝结和强度产生影响，施工时需合理调整施工工艺。
2. 浇筑顺序：大体积混凝土施工通常采用分段浇筑的方法，先将下层混凝土浇筑成块，再进行上层浇筑。
3. 温度控制：施工过程中需控制混凝土的温度，避免产生温差过大，导致混凝土开裂。
4. 养护处理：混凝土浇筑后需及时进行养护处理，保持湿润环境，防止混凝土过早干燥和开裂。
大体积混凝土施工工法
大体积混凝土施工工法一、前言大体积混凝土在现代建筑工程中应用广泛，如大型基础、桥梁墩台、高层楼房的地下室底板等。
由于其体积大，水泥水化热释放集中，内部温升快，容易产生温度裂缝，影响结构的安全性和耐久性。
因此，掌握科学合理的大体积混凝土施工工法至关重要。
二、特点大体积混凝土施工具有以下特点：1、混凝土用量大：通常一次浇筑量在几百立方米以上。
2、结构厚实：最小尺寸常在 1 米以上。
3、施工技术要求高：需要严格控制温度、裂缝等问题。
4、养护难度大：由于体积大，养护时间长，养护措施需得当。
三、适用范围适用于工业与民用建筑中大型设备基础、高层建筑的箱型基础、筏板基础等大体积混凝土工程。
四、工艺原理大体积混凝土施工通过合理选择原材料、优化配合比、控制浇筑温度、加强保温保湿养护等措施，减少混凝土内部的温度梯度和收缩应力，防止裂缝的产生。
五、施工工艺流程及操作要点（一）施工准备1、技术准备熟悉施工图纸，编制施工方案。
进行混凝土配合比设计，根据工程要求和原材料性能，确定混凝土的强度等级、坍落度、初凝时间等参数。
计算混凝土的水化热，制定温度控制措施。
2、材料准备水泥：优先选用低热水泥，如矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等。
骨料：选用级配良好、粒径较大的粗骨料和中砂，减少水泥用量。
掺合料：适量掺入粉煤灰、矿渣粉等掺合料，降低水泥水化热。
外加剂：根据需要掺入缓凝剂、减水剂等外加剂，改善混凝土的性能。
3、现场准备清理施工现场，保证场地平整、排水畅通。
搭建施工临时设施，如搅拌站、运输通道、养护棚等。
安装测温设备，准备养护材料。
（二）钢筋工程1、钢筋加工：根据设计图纸要求，对钢筋进行下料、弯曲、焊接等加工。
2、钢筋绑扎：按照设计要求和施工规范，将钢筋绑扎牢固，确保钢筋位置准确。
（三）模板工程1、模板设计：根据混凝土的浇筑高度、侧压力等因素，设计模板的支撑体系和加固方式。
2、模板安装：安装模板时，要保证模板的平整度、垂直度和密封性，防止漏浆。
建筑工程大体积混凝土工程施工工艺
建筑工程大体积混凝土工程施工工艺在建筑工程领域，大体积混凝土工程施工是一项具有挑战性的任务。
大体积混凝土结构厚实，混凝土用量多，工程条件复杂，施工技术要求高，水泥水化热较大，易使结构产生温度裂缝。
因此，掌握科学合理的施工工艺对于确保工程质量至关重要。
一、施工准备（一）材料准备1、水泥：优先选用低水化热的水泥品种，如矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等，以减少水泥水化热的产生。
2、骨料：粗骨料宜选用粒径较大、级配良好的石子，细骨料宜选用中粗砂，以减少水泥和水的用量，降低混凝土的收缩。
3、掺和料：适量掺入粉煤灰、矿渣粉等掺和料，可改善混凝土的和易性，降低水化热，提高混凝土的耐久性。
4、外加剂：根据混凝土的性能要求，掺入缓凝剂、减水剂等外加剂，以延长混凝土的凝结时间，减少水泥用量，提高混凝土的工作性能。
（二）技术准备1、熟悉施工图纸，了解混凝土的强度等级、抗渗要求、结构尺寸等技术参数。
2、编制施工方案，明确混凝土的浇筑顺序、振捣方法、养护措施等施工工艺。
3、进行混凝土配合比设计，根据原材料的性能和工程要求，通过试验确定最优配合比。
（三）现场准备1、清理施工现场，确保场地平整、畅通，为混凝土浇筑提供良好的作业条件。
2、安装好混凝土输送泵、布料杆等机械设备，并进行调试和试运行。
3、准备好足够的混凝土振捣设备，如振捣棒、平板振捣器等。
4、搭建好混凝土养护用的保温棚、覆盖材料等。
二、模板工程（一）模板设计1、模板应具有足够的强度、刚度和稳定性，能够承受混凝土的侧压力和施工荷载。
2、模板的拼接应严密，防止混凝土漏浆。
3、对于大体积混凝土，应考虑设置后浇带或施工缝，以减少混凝土的收缩应力。
（二）模板安装1、安装模板前，应在模板表面涂刷脱模剂，以方便模板拆除。
2、按照设计要求安装模板，保证模板的垂直度、平整度和尺寸精度。
3、对模板的支撑系统进行检查和加固，确保其牢固可靠。
（三）模板拆除1、模板拆除应根据混凝土的强度和龄期确定，一般在混凝土强度达到设计强度的 75%以上时方可拆除。
大体积混凝土施工工法
大体积混凝土施工工法1、前言但凡结构物的断面最小尺寸在2m以上的混凝土块体，单面散热的结构断面最小尺寸在75cm以上，双面散热在100cm以上，水化热引起的最高温度与外界气温之差，预计超过25℃的混凝土，均可称为大体积混凝土。
随着经济的高速开展，大体积混凝土被越来越多的运用在高层及超高层建筑的片筏根底或箱形根底、人防及地下建筑、大型公共建筑的根底底板，桩根底的承台、高层建筑转换层结构等关键部位。
大体积混凝土施工过程中，如果在配合比设计、温差控制、浇筑方法、混凝土养护等方面处理不当，会造成温差应力、收缩等原因形成的裂缝，影响建筑物使用功能和平安。
针对该问题，本文将以往成功的大体积混凝土工程施工经验编写成工法，推动行业开展。
2、工法特点1、优化大体积混凝土配合比，最大限度地减少因水化热引起的混凝土温差应力产生的裂缝以及混凝土收缩产生的裂缝。
2、采用一次性整体浇注混凝土的方法，有利于提高结构的整体性、抗渗性、同时提高了结构的抗震能力。
3 、本施工工艺，减少了施工工序之间的交叉，取消了各种施工缝的处理工作，从而简化了施工程序，加快了施工进度。
3、适用范围本施工技术适用于工业与民用建筑中的筏板根底或箱形根底、人防及地下建筑、大型公共建筑的根底底板，桩根底的承台、高层建筑转换层结构等大体积混凝土的施工。
4、工艺原理大体积混凝土施工是通过对混凝土配合比和外加剂的优选，在满足设计指标的前提下，降低水泥用量，对混凝土搅拌、运输、入模、浇筑、测温、养护等全过程进展控制，防止混凝土结构裂缝的产生。
5、施工工艺流程及操作要点5．1 工艺流程5．2 施工准备1、浇灌混凝土的模板，钢筋及管线等应事先全部安装完毕，经检查合格并办理隐、预检手续。
2、浇灌混凝土所用架子及走道应搭设完毕，并经检查合格。
3、水泥、砂、石子及外加剂等经检查符合要求，试验室已下达混凝土配合比通知单。
4、自动上料系统经检查度量准确，振捣棒经检查试运转合格。
大体积混凝土专项施工方案(3篇)
第1篇一、工程概况本项目位于XX市XX区，主要建设内容包括XX大厦、地下车库等。
其中，XX大厦主体结构为框架剪力墙结构，地下车库采用框架结构。
由于工程规模较大，部分结构部位需采用大体积混凝土施工。
为确保大体积混凝土施工质量，特制定本专项施工方案。
二、施工依据1. 国家相关建筑法规和标准。
2. 工程设计图纸及施工图。
3. 施工组织设计及施工方案。
4. 施工现场实际情况。
三、施工内容1. 大体积混凝土的配制及运输。
2. 大体积混凝土的浇筑及振捣。
3. 大体积混凝土的养护。
4. 大体积混凝土的质量检测。
四、施工准备1. 人员准备- 组建一支经验丰富、技术过硬的施工队伍，包括混凝土配制、运输、浇筑、养护等环节的专业技术人员。
- 对施工人员进行技术培训和安全教育，确保施工过程安全、有序。
2. 材料准备- 混凝土原材料：水泥、砂、石子、外加剂等，应符合国家相关标准。
- 施工机械设备：混凝土搅拌车、泵车、振捣器、养护设备等。
3. 施工机械准备- 搅拌车：根据混凝土需求量选择合适的搅拌车数量。
- 泵车：根据浇筑高度和距离选择合适的泵车。
- 振捣器：根据混凝土浇筑部位选择合适的振捣器类型。
- 养护设备：温湿度记录仪、喷淋系统等。
4. 施工场地准备- 施工现场应平整、排水良好。
- 设置混凝土搅拌站、泵车停放区、浇筑区域等。
五、施工工艺1. 混凝土配制- 根据设计要求和现场实际情况，选择合适的混凝土配合比。
- 控制水泥用量，尽量减少水泥用量，以降低大体积混凝土的温度升高。
- 添加外加剂，如缓凝剂、减水剂等，以调节混凝土凝结时间和流动性。
2. 混凝土运输- 采用混凝土搅拌车运输混凝土，确保混凝土在运输过程中不发生离析。
- 运输过程中应保持搅拌车平稳，避免剧烈震动。
3. 混凝土浇筑- 按照施工图纸和施工方案进行浇筑，确保混凝土密实、均匀。
- 采用分层浇筑法，每层浇筑厚度控制在30cm以内。
- 浇筑过程中应连续进行，避免出现冷缝。
某项目大体积混凝土工程施工方案
大体积混凝土工程施工方案本工程基础筏板可能存在大体积混凝土。
1、施工工艺大体积混凝土施工一次性浇筑量大，混凝土浇筑采用斜面分层的浇筑方法，能较好地适应泵送工艺，提高泵送效率，简化混凝土的泌水处理，保证了上下层混凝土不超过初凝时间，一次性连续浇筑完成。
大体积混凝土在振动界限以前对混凝土进行二次振捣，排除混凝土因泌水在粗骨料、水平钢筋下部生成的水分和空隙，提高混凝土与钢筋的握裹力，防止因混凝土沉落而出现的裂缝，减少内部微裂，增加混凝土密实度，使混凝土抗压强度提高，从而提高抗裂性。
大体积混凝土施工采取分层浇筑混凝土时，水平施工缝的处理应注意：1）清除浇筑表面的浮浆、软弱混凝土层及松动的石子，并均匀露出粗骨料。
2）在上层混凝土浇筑前，应用压力水冲洗混凝土表面的污物，充分湿润，但不得有水。
3）对非泵送及低流动度混凝土，在浇筑上层混凝土时，应采取接浆措施。
斜面分层的原则与平面分层基本是一样的，斜面的角度一般取小于或等于45°（视混凝土的坍落度而定），每层厚度按垂直于斜面的距离计算，不大于振动棒的有效振捣深度，一般取500mm左右。
图1.1.1-1大体积混凝土浇筑分层浇筑及泌水处理2、大体积混凝土工程施工控制要点1）有效控制外部约束力和温度应力由于大体积混凝土多用于土木工程基础，会受到地基的约束力作用，当地基出现不均匀沉降或者位移时，会严重破坏其质量，并严重威胁土建工程安全。
为此通常会设计滑动层来加以预防，滑动层的主要结构类型有：砂垫层或者沥青毡层，可使混凝土结构不与地基直接相接，进而起到控制地基约束力的作用，有效避免地基沉降裂缝的发生，这在土木工程基础施工中应多加关注。
同时，对于温度应力主要是通过蓄水、覆盖等方式加以控制，其原理在于借助于物理降温的方式，加快内部热量散失，将其内外温差控制在允许范围，也就有效限制了温度应力，进一步保障大体积混凝土质量。
2）混凝土温度控制强制降温的方式最为有效，通过预埋循环水管路的方式，借助于循环冷水，加速内部热量排出，混凝土内外温差得到快速控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大体积混凝土施工工法1、前言凡是结构物的断面最小尺寸在2m以上的混凝土块体，单面散热的结构断面最小尺寸在75cm以上，双面散热在100cm以上，水化热引起的最高温度与外界气温之差，预计超过25℃的混凝土，均可称为大体积混凝土。
随着经济的高速发展，大体积混凝土被越来越多的运用在高层及超高层建筑的片筏基础或箱形基础、人防及地下建筑、大型公共建筑的基础底板，桩基础的承台、高层建筑转换层结构等关键部位。
大体积混凝土施工过程中，如果在配合比设计、温差控制、浇筑方法、混凝土养护等方面处理不当，会造成温差应力、收缩等原因形成的裂缝，影响建筑物使用功能和安全。
针对该问题，本文将以往成功的大体积混凝土工程施工经验编写成工法，推动行业发展。
2、工法特点1、优化大体积混凝土配合比，最大限度地减少因水化热引起的混凝土温差应力产生的裂缝以及混凝土收缩产生的裂缝。
2、采用一次性整体浇注混凝土的方法，有利于提高结构的整体性、抗渗性、同时提高了结构的抗震能力。
3 、本施工工艺，减少了施工工序之间的交叉，取消了各种施工缝的处理工作，从而简化了施工程序，加快了施工进度。
3、适用范围本施工技术适用于工业与民用建筑中的筏板基础或箱形基础、人防及地下建筑、大型公共建筑的基础底板，桩基础的承台、高层建筑转换层结构等大体积混凝土的施工。
4、工艺原理大体积混凝土施工是通过对混凝土配合比和外加剂的优选，在满足设计指标的前提下，降低水泥用量，对混凝土搅拌、运输、入模、浇筑、测温、养护等全过程进行控制，防止混凝土结构裂缝的产生。
5、施工工艺流程及操作要点5．1 工艺流程5．2 施工准备1、浇灌混凝土的模板，钢筋及管线等应事先全部安装完毕，经检查合格并办理隐、预检手续。
2、浇灌混凝土所用架子及走道应搭设完毕，并经检查合格。
3、水泥、砂、石子及外加剂等经检查符合要求，试验室已下达混凝土配合比通知单。
4、自动上料系统经检查度量准确，振捣棒经检查试运转合格。
5、工长根据施工方案对操作班组已进行全面施工技术交底，混凝土浇筑申请书已被批准。
6、优化混凝土配合比1）混凝土配制强度等级按《混凝土配合比设计规程》执行，不宜超强，否则对温控不利，而且要尽可能利用后期强度，水泥宜采用中低水化热水泥，如矿渣硅酸盐类水泥。
3）混凝土的水灰比宜在0.4-0.6，砂率宜为35~45%，建议砂率取39%以上，初凝时间宜在4小时以上，坍落度在12-16cm。
4）为了减少绝对用水量和水泥用量，改善混凝土和易性、可泵性和延长缓凝时间，可掺加优质粉煤灰和抗裂、防渗、减水、缓凝等外加剂。
5）为补偿混凝土的收缩，应掺一定数量的膨胀剂。
6）细骨料宜采用中砂，其通过0.315mm筛孔的颗粒含量不应少于15%，含泥量不得大于1%。
粗骨料宜采用连续级配，其针片状颗粒含量不宜大于10%，含泥量不得大于1%。
7、混凝土水化热试验1）大体积混凝土水泥水化发热量是温度裂缝控制最关键的一个参数，因此，在进行配合比试验时必须同时进行水化热试验研究。
2）胶凝材料的水化热试验必须进行，并测量3天、7天、14天、28天的发热量。
7天的水化热不宜大于250kj/kg。
3）有条件时应尽可能进行混凝土的水化热试验，避免由胶凝材料的水化热推算混凝土水化热带来的误差，以提高试验的精度。
5．3 操作工艺1、清理模板：浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污清除干净，并检查钢筋的垫块是否垫好。
如使用木模板时应浇水使模板湿润，但基层表面不应留有积水。
2、混凝土的浇筑（1）浇筑方案根据结构平面布置、钢筋疏密、混凝土供应等具体情况，选择合适的浇筑方案。
1) 全面分层：在整个结构平面内全面分层浇筑混凝土，并保证第一层浇完后回来浇筑第二层时，第一层浇筑的混凝土还未初凝，如此逐层进行，直至浇筑结束。
施工时沿短边开始，沿长边进行。
必要时也要分两段，从中间向两端或从两端向中间同时进行。
2）斜面分层：根据混凝土坍落度及混凝土泵在混凝土初凝时间内浇筑量估算混凝土分层浇筑厚度。
分层的厚度受振捣器的棒长和振捣力大小的限制，一般为50cm 左右。
（2）不同浇筑区域之间、上下层之间的混凝土浇筑间隙时间不得超过混凝土的初凝时间。
（3）二次抹面：当大体积混凝土按基准标高面浇完一定数量后，在混凝土初凝前，用铝合金长刮尺表面刮平，木蟹打平，这是第一遍。
第二遍待收水后，表面沿钢筋位置出现收水裂缝，用滚筒滚压数遍，用木蟹揉搓，闭合收水裂缝。
3、混凝土的振捣1）振捣棒的操作、要做到“快插慢拔”。
在振捣过程中，宜将振动棒上下略有抽动，以便上下振动均匀。
2）每一插点要掌握好振捣时间，过短不易捣实，过长可能引起混凝土产生离析现象，一般每点振捣时间一般为15-30s，并且在20-30min后进行二次复振。
浇筑混凝土每振捣完一段，应随即用铁锹摊平拍实。
3）振棒插入的间距一般为400mm左右，尤其对于预留洞、预埋件和钢筋密集的部位应预先制定好相应的技术措施，确保顺利布料和振捣密实。
4、混凝土测温与混凝土养护（1）测温监控混凝土测温阶段的要求：自混凝土入模开始测温，每隔2h左右测温1次。
一般10～14d后可停止测温，或温度梯度<20℃时，可停止测温；每测温1次，记录、计算每个测温点的升降值及温差值；测温人员每天应及时将测温数据反馈给施工单位和监理单位。
当混凝土内外温度差超过22℃时，应立即检查测温仪器是否发生故障，如有故障应及时加以排除。
同时必须向现场施工管理人员报警。
当超过25℃时，必须立即通知现场施工管理人员及相关人员采取相应措施：1）、对养护不到位的混凝土及时予以补救；及时加强保温或减缓拆除保温材料，从而防止产生混凝土温差应力裂缝。
2）、可考虑采用人工方法升高混凝土表面温度或增加草包覆盖层的层数。
确保避免混凝土因温差应力造成的开裂。
（2）温度应力裂缝的预防措施大体积混凝土在水化凝固过程中会产生大量的水化热，因混凝土表面、侧面热量散发较快，而内部热量散发较慢，故在混凝土中心与表面形成较大温差，如不采取适当措施，将在混凝土内部产生温度应力导致混凝土开裂。
混凝土成型时，由于混凝土表面水泥浆较厚，选用长刮尺刮平，然后用木抹子抹平，待混凝土初凝后，再用木抹子抹压一遍，减少混凝土表面裂缝。
在混凝土振捣完毕应随即覆盖，最好采用塑料薄膜密闭养护，防止混凝土脱水龟裂。
加盖保温材料能有效地控制混凝土内部和表面的温差以及混凝土表面和大气的温差，从而防止混凝土因温差应力而产生的裂缝。
必要时再在草包上面再覆盖一层塑料彩条布，其保温保湿效果非常好。
（3）混凝土养护主要是保温保湿养护，保温养护能减少混凝土表面的热扩散，减小混凝土表面的温差，防止产生表面裂缝。
保湿养护能防止混凝土表面脱水而产生表面干缩裂缝。
在混凝土浇筑完毕12h内应选用低温下成膜性能好的养生液用农用喷雾器进行喷涂，然后覆盖两层适当湿水的草包，草包应上下错开，搭接压紧；对于底板四周侧面也采用喷涂养生液，覆盖2层草包的方式进行养护。
在养护过程中可能会由于掺加外加剂的原因混凝土表面会提早泛白缺水，要浇水养护，冬季此时应在晴好天气的中午左右进行浇水，其它季节随即浇水，保温材料即掀即盖，切不可麻痹大意。
（4）保温材料的拆除时间应以混凝土内部和表面温差以及表面和大气温差均小于25℃为准。
一般混凝土浇筑完毕，第三、四天为升温的高峰，其后逐渐降温，保温材料的拆除以10d以上为妥。
不能一次全部拆除，必须在实时监控的基础上分期分批地逐渐拆除。
降温速度不宜过快，以防温差应力产生裂缝。
尤其要注意的是天气的变化，特别是寒潮来临之前一定要加强保温。
5、大体积混凝土泌水处理大体积泵送混凝土属于大流动混凝土，混凝土采用分块分层浇筑，混凝土浇筑间歇时间较长（一般为1.5-3h即控制在混凝土初凝前），易产生泌水层。
泌水解决办法：在混凝土抄平时设置1‰的坡度将泌出水就近排入排水沟内，用隔膜泵通过集水井将多余水集中抽走，决不允许混凝土在水中浇捣，避免因水浸泡导致混凝土产生蜂窝、气孔，不密实。
6、混凝土养护养护阶段按二班昼夜值班考虑，人员有：每班技术人员一名，养护工人根据工作量安排。
6、材料与设备1、材料大体积混凝土施工所需要的材料：水泥、砂、石子、混凝土外加剂、粉煤灰2、主要机具：混凝土搅拌台、混凝土运输车、混凝土泵车、混凝土输送管、布料杆、平锹、插入式振动器、抹子、铁插尺、胶皮水管、铁板、串桶。
机具的数量由具体工程量确定。
7．质量控制1、混凝土配合比应准确，混凝土平均强度应不低于设计强度。
严格控制混凝土原材料的质量和技术标准，水泥应现场进行抽检实验，外加剂应应进行相关性能试验，有条件的单位应进行水化热试验，控制粗细骨料的含泥量。
严格按混凝土配合比进行，计量准确。
2、控制混凝土水灰比和坍落度。
3、采用综合措施，控制混凝土初始温度。
4、根据工程特点，可以利用混凝土后期强度，这样可以减少水泥和用水量，减少水化热和收缩。
5、成立大体积混凝土施工攻关小组，组织、协调、配合相关工作。
6、采用二次混凝土振捣技术，提高混凝土的密实度和抗裂性。
7、采用二次抹面技术，闭合收水裂纹。
8、及时将测温监控有关信息反馈给施工、监理等单位，对异常情况及时提出处理意见并督促实施。
9、大体积混凝土的保温材料不宜一次全部拆除，应在实时监测的基础上分期分批地逐渐拆除，尤其要注意天气变化，特别是寒潮来临之前应加强保温。
10、采用构造措施抵抗温度应力。
8、安全措施1、振捣器的电源胶皮线要经常检查，防止破损，操作时应戴绝缘手套，穿胶鞋。
2、混凝土运输车、混凝土泵车在使用前，应对装置进行检验。
3、夜间施工时，运输道路及施工现场应架设照明设备。
4、混凝土输送管应采用支架、台垫、吊具等固定，输送管应定期检查，特别是弯管等部位的磨损情况，以防爆管。
5、施工人员进入现场一定要戴好安全帽，防止高空坠物砸伤。
6、进入钢筋层埋设观测原件要防止钢筋扎伤。
7、注意温度巡检仪的露天用电安全。
8、加强实时监控系统的防水防盗。
9、在混凝土泵的作业范围内，不得有障碍物、高压电线，同时还要有防范高空坠物的措施。
9、环保措施1、混凝土所用材料，特别是外加剂，应满足环保要求。
2、混凝土运输、泵送过程中，严禁抛洒，多余、少量混凝土应合理利用。
3、混凝土施工过程中，应采取消音、减噪等防护措施。
施工时间应尽量与附近居民休息时间错开。
4、建筑用废水须先沉淀，再排入生活用污水排放管道，或回收利用。
10、效益分析本施工技术由于采用一次性整体浇筑，提高了施工工效，避免了窝工，缩短了工期，创造了良好的经济效益。
同时也克服了地下室底板、大体积梁、外墙开裂的质量通病。
11、应用实例该项目基础底板、转换层梁都属于大体积混凝土工程，该项目运用大体积混凝土施工技术取得良好的经济效益。
且基础底板、转换层梁均无裂缝产生，地下室防水效果良好，整个工程结构质量良好，无渗漏返修情况。
