肿瘤放射治疗技术
肿瘤放射治疗物理技术的研究
肿瘤放射治疗物理技术的研究肿瘤在我国每年会造成上百万人的死亡，放射治疗是恶性肿瘤治疗的主要方式，现阶段肿瘤治疗后的生存率不到50%，也就是说大约有一半的肿瘤患者治疗效果不是十分理想，所以要对原有的放射治疗方法进行改进和完善，精准定位、准确控制照射剂量，制定有效的放射治疗计划和治疗方案，提升肿瘤病人的五年生存率。
标签：肿瘤放射;放射治疗;物理技术物理技术主要有射线种类、射线能量、体外近距离照射、靶区的精确定位、重粒子束等。
高能射线和电子束的应用，使剂量关系和水平有了很大的提升，保证正常组织在受到同等剂量的照射前提下，缩小了放射治疗的面积，肿瘤受到的照射剂量得到提高，五年的生存率明显得到提升。
一、物理技术在肿瘤放射治疗中的应用分析放射治疗的主要目的是肿瘤的局部控制概率（TCP），为局部治疗提供支持，并且要降低对肿瘤周边组织的影响，减少放射并发症概率（NTCP），对这两项数据影响较大的是物理和生物放射，可以将肿瘤组织和周围的健康组织进行分割，保证肿瘤接受正常的照射剂量，降低照射对正常组织的影响，降低健康组织的照射剂量，对肿瘤进行有效的放射治疗，确保肿瘤受到大程度的损伤，物理技术主要是为了控制放射剂量，调整肿瘤周围正常组织和肿瘤之间的剂量关系和剂量水平。
使用物理技术进行肿瘤放射治疗的五年生存率如下：虽然取得了一定的效果，但是在物理技术实际应用中，还存在着一些问题，主要有以下几点：（1）医院放疗部门使用的是CT/MRI设备，检测肿瘤的情况，但是具有很大的局限性，只有靶区内小部分检测到CT/MRI片，靶区检测的不够全面，重要器官三维信息缺失，确定不了GTV、CTV，也明确不了OAR的体积，所以医生在进行PTV选择时，会适当的扩大靶区的边界，对照射剂量造成一定的影响;（2）忽略了OAR计算、对组织内剂量分布细节没有重视，所以预测不出肿瘤周围正常组织NTCP，然而NTCOP对于肿瘤的放射治疗非常关键，直接关系到TCP的变化;（3）在肿瘤放射治疗中，只针对共面射野设计，对非共面射野的放射治疗具有相当大的困难;（4）没有有效的评估手段，比如劑量分布的评估、DVH图对比;（5）放射治疗时，重复照射时体位不能保证精确，会产生一定的治疗误差，以及没有任何的治疗验证对策。
肺癌的放射治疗技术进展
肺癌的放射治疗技术进展肺癌是世界范围内常见的恶性肿瘤之一，对人类健康造成了严重威胁。
随着医学技术的不断进步，肺癌的治疗手段也在不断发展，其中放射治疗技术在肺癌治疗中起着重要的作用。
本文将介绍肺癌放射治疗的技术进展和相关成果。
一、外部放射治疗技术的进步外部放疗是最常用的肺癌放射治疗技术之一，通过向肿瘤区域传递精确的高能射线，使癌细胞受到杀伤。
随着计算机技术的发展，放射剂量的计算和治疗计划的制定变得更加精确。
同时，高能射线治疗装置的更新换代，如直线加速器、调强放疗等技术的出现，使得外部放射治疗技术的效果得到了极大的提高。
二、内部放射治疗技术的发展内部放疗是将放射性同位素放置在肿瘤组织内部，使其局部受到放射治疗的技术。
通过放射源的直接接触，内部放疗可以实现更加精准的治疗。
近年来，内部放射治疗技术得到了广泛应用，如射频微波消融治疗、经皮气管插管技术等。
这些技术的出现，使得肺癌的内部放射治疗成为可能，提高了治疗的效果。
三、靶向放射治疗技术的突破靶向放射治疗是指将放射性同位素与特异性的肿瘤靶向抗原结合，使放射性同位素在肿瘤组织内局部放射。
这种技术可以减少对健康组织的损伤，提高治疗效果。
研究人员在探索新的靶向抗体和同位素的基础上，取得了一些突破性进展。
靶向放射治疗技术的应用为肺癌患者带来希望，具有较大的临床应用前景。
四、剂量调强放射治疗技术的应用剂量调强放疗技术是一种通过调整放疗剂量分布的方法，来提高肿瘤治疗的效果，减少对正常组织的损伤。
近年来，随着计算机技术的迅猛发展，剂量调强放疗技术的应用进一步推进。
该技术可以根据肿瘤的形态和生物学特征，制定个性化的治疗方案，提高肺癌治疗的精确性和疗效。
五、新辅助放射治疗技术的研究新辅助放疗是指在手术前或化疗前，给予患者放射治疗的一种方式。
这种治疗方法可以有效地缩小肿瘤的体积，提高手术切除的效果，降低术后复发率。
目前，新辅助放疗技术正在积极研究中，探索不同疗程和剂量的最佳组合，为肺癌患者提供更好的治疗方案。
放射治疗技术名词解释
放射治疗技术名词解释
放射治疗技术是一种利用放射线治疗肿瘤等疾病的技术。
以下是一些常见的放射治疗技术名词解释:
1. 放射治疗：利用放射线治疗肿瘤等疾病的技术。
放射治疗是通过放射线杀死癌细胞，减缓肿瘤生长和治疗癌症的一种方式。
2. X 射线:X 射线是一种光子束，通过医疗设备产生，用于诊断和治疗疾病。
X 射线可以穿过人体，透过物体，并且可以照射到不同的组织中，从而产生图像。
3. 加速器：加速器是一种医疗设备，通过加快电子的速度来产生高能射线，用于诊断和治疗疾病。
加速器通常用于放射治疗中，可以提供更高的放疗剂量。
4. 立体定向放射治疗：立体定向放射治疗是一种局部放射治疗，通过使用多种不同角度和剂量的放射线来治疗肿瘤。
这种治疗方式可以精确地控制放射剂量，只对肿瘤进行治疗，而对周围的组织和器官造成最小的损伤。
5. 放疗剂量：放疗剂量是指放射线治疗肿瘤时所释放的剂量。
放疗剂量的大小取决于肿瘤的大小和位置，以及患者的身体状况等因
素。
6. 放疗分期：放疗分期是指将肿瘤和周围组织划分为不同区域，并对每个区域分配不同的放疗剂量和角度，以便更好地治疗肿瘤。
7. 辐射暴露：辐射暴露是指患者在放射治疗期间所面临的风险。
这种风险可以通过合理的治疗计划和防护措施来降低。
8. 辐射防护：辐射防护是指通过采取措施来降低患者和工作人员暴露在辐射下的风险。
辐射防护的措施包括屏蔽、限制接触时间和剂量、使用辐射防护设备等。

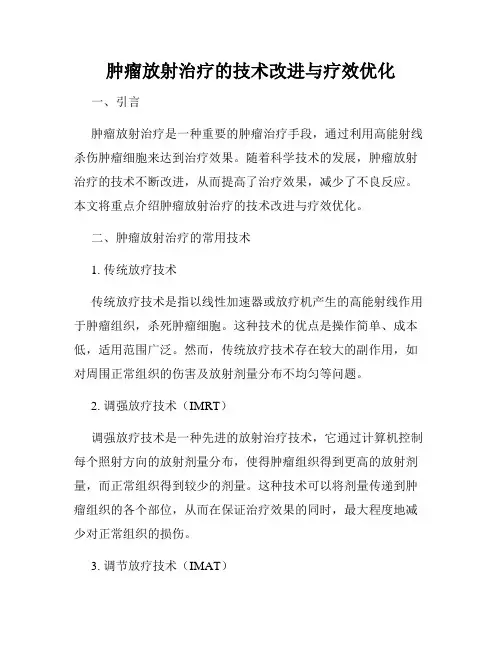

肿瘤放射治疗的技术改进与疗效优化
肿瘤放射治疗的技术改进与疗效优化一、引言肿瘤放射治疗是一种重要的肿瘤治疗手段，通过利用高能射线杀伤肿瘤细胞来达到治疗效果。
随着科学技术的发展，肿瘤放射治疗的技术不断改进，从而提高了治疗效果，减少了不良反应。
本文将重点介绍肿瘤放射治疗的技术改进与疗效优化。
二、肿瘤放射治疗的常用技术1. 传统放疗技术传统放疗技术是指以线性加速器或放疗机产生的高能射线作用于肿瘤组织，杀死肿瘤细胞。
这种技术的优点是操作简单、成本低，适用范围广泛。
然而，传统放疗技术存在较大的副作用，如对周围正常组织的伤害及放射剂量分布不均匀等问题。
2. 调强放疗技术（IMRT）调强放疗技术是一种先进的放射治疗技术，它通过计算机控制每个照射方向的放射剂量分布，使得肿瘤组织得到更高的放射剂量，而正常组织得到较少的剂量。
这种技术可以将剂量传递到肿瘤组织的各个部位，从而在保证治疗效果的同时，最大程度地减少对正常组织的损伤。
3. 调节放疗技术（IMAT）调节放疗技术是在IMRT技术的基础上发展而来的一种治疗方法。
它通过使用散射装置来实现剂量分布规划。
这种技术在照射方向上具有更高的灵活性和准确性，从而可以更好地适应肿瘤组织的形状和大小。
三、肿瘤放射治疗技术的改进1. 图像引导放疗技术图像引导放疗技术是一种通过实时监测肿瘤位置来改善放疗效果的方法。
传统放疗技术无法准确掌握肿瘤在治疗过程中的位置变化，而图像引导放疗技术通过使用成像设备，如CT扫描机或PET扫描机，可以提供更准确的肿瘤位置信息，从而调整放疗计划，提高放疗精确性。
2. 靶向治疗技术靶向治疗技术是一种利用分子生物学和遗传学知识，通过针对特定的信号通路或分子靶点，来杀伤肿瘤细胞的方法。
这种技术可以减少对正常细胞的伤害，并提高肿瘤对放疗的敏感性。
靶向治疗技术已经在肿瘤放射治疗中取得了显著的突破，如EGFR抗体、VEGF抗体等。
四、肿瘤放射治疗疗效优化1. 剂量分数调整剂量分数调整是一种通过调整单次放疗剂量和总放疗剂量的方法，来提高放疗疗效的技术。
肿瘤放射治疗技术学重难点
肿瘤放射治疗技术学第一章绪论1、放射治疗概念及目的概念：是以放射物理学和放射生物学知识为基础,借助于放射线的电离辐射作用进行研究和探讨对恶性肿瘤进行治疗的一项技术。
目的：在给予肿瘤精确治疗的同时，尽可能减少对正常组织的损伤，这样既可以延长患者的生存时间，又可以保证患者的生存质量。
根本目的：（1）、最大限度地消灭肿瘤；（2）、最大限度地保护正常组织和器官地结构和功能：（3）、提高病患地长期生存率和改善生存质量。
2、近距离与远距离照射近距离照射:也称内照射，指放射源密闭后直接置入被治疗的组织内或放入人体的天然间隙内进行照射。
主要照射方式包括腔内照射、组织间照射、伏贴照射和放射性粒子植入治疗。
远距离照射：也叫做体外照射，就是放射源距离人体外一定的距离，集中照射人体某一部分。
根据放射源到治疗照射部位距离的不同，分为。
SSD—要求放射源到患者皮肤表面的距离为100cm。
SAD—要求放射源到患者肿瘤中心的距离为100cm。
其中旋转照射（ROT）为SAD的特例。
3、放射治疗的作用P4—将恶性肿瘤细胞的数目减少到可获得永久局部肿瘤控制的水平，患者可以长期生存。
—缓解症状，提高患者生活质量和一定程度的控制肿瘤。
—提高预防性放射性治疗的局部控制率。
4）、非恶性疾病的放射治疗—非恶性疾病或“良性”疾病可通过射线照射成功治疗。
第二章放射治疗设备1、X线模拟定位机功能结构及与治疗机的区别功能结构：由X线发生装置、成像系统、其他辅助装置构成。
结构上分为固定机座、旋转机架、机头、影像接触装置、治疗床、操作台等构成。
与治疗机的区别：X线模拟定位机可用于二维常规放疗定位2、CT模拟定位机结构及与诊断CT机的区别三大部分：CT扫描机、外置激光定位系统、模拟定位软件与诊断床的区别：扫描床是否为平板床补充：MR模拟定位机与诊断用定位机最大的区别在于扫描线圈3、医用直线加速器结构及功能结构加速系统：电子枪、加速管、微波功率源、微波传输系统、脉冲调制系统、真空系统、恒温水冷系统等束流系统：偏转磁铁、靶、初级准直器、均整器和散射箔、监测电离室、二级准直器等控制系统:运动控制系统、治疗床、其它附属系统等加速管为医用电子直线加速器的核心部分4、Co60半影问题几何半影，可通过减少源的尺寸和延长源到准直器的距离解决。
肿瘤放射治疗PPT课件【可编辑全文】
37
细胞照射后的存活曲线-氧效应
38
正常组织和肿瘤细胞在分次照射 中的4个变化（4R）
肿瘤细胞放射损伤的修复（Repair）
致死性损伤
亚致死性损伤
潜在致死性损伤
肿瘤细胞的再增殖（Regeneration）
残存细胞加速再增殖、G0期细胞进入增殖周期
细胞周期再分布（Redistribution） G2
电
离
辐
电子
射
中子
粒子辐射
质子
加 速
器
负π介子
重粒子LETຫໍສະໝຸດ LET远距离治疗 低
近距离治疗
射 线
高
远距离治疗
射 线
11
放射物理学及放疗设备
1. 电离辐射与物质作用 2. 放射源与放射治疗设备 3. 放射剂量单位 4. 放射治疗剂量学四原则
12
一．电离辐射和物质作用
能够使物质发生电离的射线称为电离辐射线 电离是射线引起物质物理、化学变化及生物效 应的主要机制。 带电粒子辐射: α粒子、β粒子等 非带电粒子辐射：X射线、 γ射线、中子等
疗程时间 影响大
影响大
影响小
总剂量
影响大
影响大
影响大
放疗原则：以较小的分割剂量、在尽可能短的总疗
程内给予一定的总剂量。
照射（重要器官的保护）
Cancer Center 26 SUMS
三 高能电子束临床剂量学特点
射程深度与能量成正比; 一定深度内剂量分布较 均匀，超过一定深度后 剂量迅速下降; 骨、脂肪、肌肉对电子 线吸收差别不显著; 可用单野作浅表或偏心 部位肿瘤的照射。
电子束深度剂量曲线
放射物理学
27
肿瘤放射治疗的新技术和进展
肿瘤放射治疗的新技术和进展肿瘤放射治疗是临床上常用的治疗肿瘤的方法之一，通过利用高能射线杀死或抑制肿瘤细胞的生长，以达到治愈或缓解病情的目的。
随着科技的不断进步和医疗技术的不断创新，肿瘤放射治疗也不断发展和完善。
本文将介绍一些肿瘤放射治疗的新技术和进展。
首先，现代肿瘤放射治疗借助了医学成像技术的快速发展。
传统的肿瘤放射治疗主要依赖于CT扫描来定位肿瘤的位置和形状，然后制定放疗计划。
而现代肿瘤放射治疗结合了多种成像技术，如磁共振成像(MRI)、正电子发射计算机断层显像术(PET-CT)等，可以提供更准确的肿瘤定位和组织学信息。
这不仅有助于精确定位，还可以对肿瘤进行更高的剂量投放，从而提高治疗效果，同时减少对正常组织的损伤。
其次，肿瘤放射治疗的新技术之一是调强放射治疗(Intensity-Modulated Radiation Therapy, IMRT)。
IMRT是一种利用计算机和线性加速器控制放射束密度和射束方向的技术。
IMRT可以根据肿瘤在不同方向上的大小、形状和位置，精确调整放疗剂量的分布，使放疗能够更好地适应肿瘤的形状，从而减少正常组织受放射的损伤。
IMRT技术的出现使得放射治疗的个体化和精确度得到了极大的提高。
除了IMRT，还有另一种新技术被广泛应用于肿瘤放射治疗，那就是强度调控弧放射治疗(Volumetric-Modulated Arc Therapy, VMAT)。
VMAT将IMRT与旋转调强方式相结合，可以在一个或多个旋转路径上同时调整射线强度，减少治疗时间，提高患者的舒适度和治疗效果。
VMAT技术在肿瘤放射治疗中具有较小的剂量投射，更好的剂量均匀性和更高的计划效率。
这使得该技术能够更好地保护周围健康组织，尤其对于位于关键器官附近的肿瘤更为重要。
此外，近年来出现了一项名为强子放射治疗(Proton Therapy)的新技术，该技术基于质子的辐射。
与传统的X射线治疗相比，质子治疗可以减少射线对正常组织的损伤，其优点主要体现在几个方面。
肿瘤放射治疗技术的理解
肿瘤放射治疗技术的理解
肿瘤放射治疗技术是一种利用高能辐射来杀死或控制肿瘤细胞
生长的治疗方法。
它可以通过直接杀死肿瘤细胞，阻止其分裂和生长，或者通过损害肿瘤细胞的DNA，使其无法进行正常的细胞分裂和繁殖。
这种治疗方法可以用于几乎所有类型的肿瘤，包括恶性肿瘤和某些良性肿瘤。
放射治疗技术通常使用X射线、伽马射线或质子束等高能辐射进行治疗。
这些辐射能够通过穿透皮肤和组织，直接作用于肿瘤内部的细胞。
在治疗过程中，医生会根据肿瘤的类型、大小和位置，以及患者的整体健康状况来确定辐射剂量和治疗计划。
放射治疗通常通过外部放射治疗和内部放射治疗两种方式进行。
外部放射治疗是将辐射源放置在患者体外，通过放射线束照射肿瘤区域。
这种方法常用于肿瘤较大、位置明确的情况。
而内部放射治疗则是将放射源直接放置在肿瘤内或近肿瘤位置，通过放射源释放的辐射来治疗肿瘤。
这种方法常用于肿瘤较小、难以手术切除或已经扩散的情况。
肿瘤放射治疗技术具有一定的优点和局限性。
其优点包括非侵入性、局部治疗、不需要麻醉、治疗过程相对短暂等。
但是，放射治疗也会对正常组织造成损伤，可能引起一些副作用，如皮肤炎症、恶心、疲劳等。
因此，医生在制定治疗计划时需要综合考虑患者的病情和整体健康状况，以最大程度减少副作用。
总的来说，肿瘤放射治疗技术是一种常用的治疗肿瘤的方法，可
以有效地控制肿瘤的生长和扩散。
但是，具体的治疗方案需要根据患者的个体情况进行制定，并应在专业医生的指导下进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在表浅肿瘤 的治疗上， 电子束同X 线相比具有 独特的临床 优势。
电子线百分深度剂量 光子线百分深度剂量
固定野调强（IMRT）
如果需要与靶区形状更贴近，更均匀的高剂量分布，且靶区内和表面各 点的剂量处处相等怎么办？
肿瘤放射治疗技术
王宁 物理师 中山市中医院放疗中心
内容
1 2 3 4 5 放射治疗概念及设备
三维适形（3D-CRT）
固定野调强（IMRT） 容积弧形调强（VMAT） 图像引导治疗（IGRT）
放射治疗概念及设备
放射治疗的照射方式
外照射：射线的放射源位于体外一定距离, 集中照射人体肿瘤部位。
• 技术要求简单的治疗
• 早期头颈部肿瘤
容积弧形调强（VMAT）
T1/T2期计划9F和VMAT 靶区和危及器官剂量学差异不大 T3/T4期计划脑干受量 9F明显低于VMAT 跳数和治疗时间VMAT 计划明显低于9F
VMAT可作为早期鼻 咽癌放疗的较优选择。
图像引导治疗（IGRT）
现代放射治疗技术注重“精确定位、精确计划、精确治疗” 影像引导放疗（IGRT） 提高准确性和重复性
-------- 调整照射野的射线强度（固定野调强 IMRT）
该技术可以产生一种凹形的剂量分布，在复杂的治疗几何条件下可提 供给敏感的正常组织一种特殊的保护； 射野的强度可调制成与靶区的厚度成正比。在靶区最厚的地方，射野 的强度最大，在靶区最薄的地方，强度也就最小。 调强治疗计划则采用正向计划或者自动逆向优化方式，通过计算机的 优化技术来帮助确定射线通过靶区的强度。
固定野调强（IMRT）
单个辐射野优化产生不均匀的强度分布以达到整体靶区均匀的剂量分布
固定野调强（IMRT）
特点
多叶光栅MLC 静态/动态调强
低兆伏光子线
固定野调强 (IMRT)
臂架静止时出束
射野数目一定
剂量率不变/可变
固定野调强（IMRT）
相比于三维适形计划： 1）多野（5-9野）照射，每个射野内有若干由MLC形成的不规则子野。 2）对于肿瘤靶区，剂量有更好的适形性和均匀性，提高照射精度，更好地保 护正常器官组织，可以进行同步加量。 3）针对肿瘤形状结构复杂的病种更有优势
• 准确定义PTV的边界（特定患者和/或特定部位）
• 准确实施患者摆位（减少和校正治疗前位移，减少和校正治疗中位移） • 便于治疗中肿瘤靶体积的定位 • 实时监测解剖结构的变化
谢谢
容积弧形 调强(VMAT)
Text VMAT是一种具有旋转照射 优点的动态IMRT方式 Text
Text
机架
可 变 剂量率 MLC运动速度
容积弧形调强（VMAT）
哪些临床情况最适合VMAT技术治疗
• 低分割大剂量放疗
• 立体定向体部大分割治疗
• 保护危及器官的全盆腹腔照射
• 儿童肿瘤的适形治疗
鼻咽癌9野调强放疗计划
容积弧形调强（VMAT）
VMAT是一种动态调强旋转治疗技术，可通过在不间断出束时动态调节治 疗机架的运动速度、剂量率和射野形状以及准直器角度来达到高度适形的剂量 分布，极大缩短了治疗时间、提高治疗效率、改善了生物效应。 相比于IMRT，主要优势： 1）快捷--大大缩短了治疗时间。以双弧鼻咽癌为例，治疗时间只要3分钟。
IMRT 优化物理剂量分布
IGRT 控制剂量分布位置
图像引导治疗（IGRT）
靶体积移动（摆位误差或组织运动）导致误照射
图像引导治疗（IGRT）
2D（EPID）
3D(IGRT):Cone-Beam CT (CBCT)
Patient
Patient
DRR X ray
MV image
KV image
常用：直线加速器（高能X（γ）线和高能电子线） 、伽玛刀、赛
博刀、Tomo、质子重离子等。 内照射：将封装好的放射源，通过施源器或输源管道直接植入患者
的肿瘤部位进行照射。最常用是后装治疗机。
放射治疗概念及设备
放疗中心的设备配置
直线加速器：医科达Synergy加速器，具备容积弧形调强（VMAT）、
危及器官 OAR
遮挡
GTV 肿瘤区 CTV 临床靶区 PTV 计划靶区 TV 治疗区
肿 瘤
IV 照射区
三维适形（3D-CRT）
照射野越多，适形性越好 多叶光栅
三维适形（3D-CRT）
食管癌3野三维适形放疗计划
三维适形（3D-CRT）
电子线照射
电子线照射主要是针对表浅的肿瘤（一般是小于5cm），其照射能量范
图像引导治疗（IGRT）（EPID和CBCT）。 大孔径CT：飞利浦Brilliance CT Big Bore具有业界最大的85厘米
孔径，可以满足目前放疗定位中各种体位要求。
放疗计划系统：医科达Monaco和飞利浦Pinnacle，其中Monaco计划 系统使用剂量计算精度最高的蒙特卡洛算法 质控设备：Sun Nuclear的三维半导体阵列Ar导治疗（IGRT）
KV级锥形束CT-CBCT
•CBCT成像技术是目前应用最广的图像
引导技术，使用大面积非晶硅数字化X 射线探测板，机架旋转一周就能获取
和重建一定体积范围内的CT图像。
Transaxial
~ Transaxial
Cone Beam
图像引导治疗（IGRT）
CBCT的优势特点
放射治疗概念及设备
直线加速器的组成结构
机头内含 多叶光栅 KV级 X射线球管
KV级 探测器阵列
MV级 探测器阵列
平板治疗床
三维适形（3D-CRT）
利用治疗计划系统（TPS）对CT图像重建三维的肿瘤结构在不同方向设 置不同的照射野，并采用与病灶形状一致的适形挡铅（电子线）或多叶光栅 （X线），使得高剂量区的剂量分布形状在三维方向上与靶区形状一致，同时 使得病灶周围正常组织的受照量降低。
2）高效--根据临床需要，可以灵活应用单弧或多弧完成治疗，极大地提高治
疗速度的同时亦保证了治疗质量。 3）精确--对于部分病例，有更好的剂量适形性和均匀性，更高的靶区覆盖率， 更好的保护正常组织。 4）光子利用率高—靶区获得相同的受照射剂量，所需的机器照射跳数更少。
容积弧形调强（VMAT）
特点
