继电保护是指在电力系统发生异常或故障时，通过特定的装置和设备，快速、 准确地切除故障元件，以防止事故扩大，保障电力系统的安全稳定运行。
继电保护的基本原理
总结词
继电保护基于电流、电压、阻抗等电气量的变化进行工作， 通过比较正常与异常时的电气量差异来判断是否发生故障。
详细描述
继电保护装置通过检测电力系统中的电流、电压、阻抗等电 气量，根据正常运行时的电气量与异常运行时的电气量进行 比较，判断是否发生故障。一旦检测到故障，保护装置会迅 速动作，切除故障元件，防止事故扩大。
继电保护培训课件ppt课件
contents
目录
• 继电保护概述 • 继电保护装置 • 继电保护技术 • 继电保护系统的运行和维护 • 继电保护的发展趋势和展望
01 继电保护概述
继电保护的定义和作用
总结词
继电保护是电力系统中的重要组成部分，用于快速、准确地切除故障元件，保 障电力系统的安全稳定运行。
坏。
距离保护装置
根据电压、电流的相位差测量 阻抗，判断是否发生短路故障
。
零序保护装置
利用零序电流分量检测单相接 地故障。
差动保护装置
通过比较线路两端电流的大小 和相位，检测线路是否发生故
障。
继电保护装置的选择与配置
01
02
03
04
根据设备的重要性和故 障后果选择相应的保护 装置。
根据系统的运行方式和 负荷状况配置保护装置。
继电保护系统的故障处理和预防措施
01
继电保护系统故障的分类和处理
根据故障的性质和影响范围，将继电保护系统故障分为不同类型，并分
别介绍相应的处理方法。
02
继电保护系统故障的预防措施
继电保护是指在电力系统发生异常或故障时，通过特定的装置和设备，快速、 准确地切除故障元件，以防止事故扩大，保障电力系统的安全稳定运行。
继电保护的基本原理
总结词
继电保护基于电流、电压、阻抗等电气量的变化进行工作， 通过比较正常与异常时的电气量差异来判断是否发生故障。
详细描述
继电保护装置通过检测电力系统中的电流、电压、阻抗等电 气量，根据正常运行时的电气量与异常运行时的电气量进行 比较，判断是否发生故障。一旦检测到故障，保护装置会迅 速动作，切除故障元件，防止事故扩大。
继电保护培训课件ppt课件
contents
目录
• 继电保护概述 • 继电保护装置 • 继电保护技术 • 继电保护系统的运行和维护 • 继电保护的发展趋势和展望
01 继电保护概述
继电保护的定义和作用
总结词
继电保护是电力系统中的重要组成部分，用于快速、准确地切除故障元件，保 障电力系统的安全稳定运行。
坏。
距离保护装置
根据电压、电流的相位差测量 阻抗，判断是否发生短路故障
。
零序保护装置
利用零序电流分量检测单相接 地故障。
差动保护装置
通过比较线路两端电流的大小 和相位，检测线路是否发生故
障。
继电保护装置的选择与配置
01
02
03
04
根据设备的重要性和故 障后果选择相应的保护 装置。
根据系统的运行方式和 负荷状况配置保护装置。
继电保护系统的故障处理和预防措施
01
继电保护系统故障的分类和处理
根据故障的性质和影响范围，将继电保护系统故障分为不同类型，并分
别介绍相应的处理方法。
02
继电保护系统故障的预防措施
变压器继电保护装置闭锁与报警课件
变压器继电保护装置闭锁与报警课 件
目录
• 变压器继电保护装置概述 • 变压器继电保护装置闭锁功能 • 变压器继电保护装置报警功能 • 变压器继电保护装置闭锁与报警的配合使用 • 变压器继电保护装置闭锁与报警的未来发展
01
变压器继电保护装置概 述
变压器继电保护装置的定义与作用
定义
变压器继电保护装置是一种用于监测 和保护变压器的自动化设备，当变压 器出现异常情况时，能够迅速切断故 障部分，防止事故扩大。
缺点
报警功能的可靠性取决于传感器、比较器等硬件的精度和稳定性。此外，复杂的运行环境和干扰因素可 能影响信号采集和处理的准确性，导致误报或漏报现象。因此，需要采取有效的抗干扰措施和校准方法 ，以确保报警功能的可靠性。
04
变压器继电保护装置闭 锁与报警的配合使用
闭锁与报警的关联性分析
闭锁与报警在变压器继电保护 中具有密切关联，二者相互补 充，共同保障设备安全。
智能电网领域
智能电网是未来电力行业的发展方向，变压器继电保护装 置闭锁与报警技术将在智能电网建设中发挥重要作用，保 障电网的安全稳定运行。
工业自动化领域
随着工业自动化程度的提高，变压器继电保护装置闭锁与 报警技术将应用于更多的工业自动化领域，为工业生产的 安全稳定提供保障。
对未来发展的建议与对策
加强技术研发和创
报警功能的概念与作用
概念
报警功能是变压器继电保护装置中的一项重要功能，用于在变压器运行异常或故 障时向运行人员发出警告，以便及时发现和处理问题。
作用
报警功能可以及时发现设备异常，防止故障扩大，降低设备损坏风险，保障电力 系统安全稳定运行。
常见报警功能类型及原理
电流报警
当变压器电流超过设定值时触发报警。原理是通过电流互 感器采集电流信号，经过比较器判断是否超过设定值，超 过则触发报警。
目录
• 变压器继电保护装置概述 • 变压器继电保护装置闭锁功能 • 变压器继电保护装置报警功能 • 变压器继电保护装置闭锁与报警的配合使用 • 变压器继电保护装置闭锁与报警的未来发展
01
变压器继电保护装置概 述
变压器继电保护装置的定义与作用
定义
变压器继电保护装置是一种用于监测 和保护变压器的自动化设备，当变压 器出现异常情况时，能够迅速切断故 障部分，防止事故扩大。
缺点
报警功能的可靠性取决于传感器、比较器等硬件的精度和稳定性。此外，复杂的运行环境和干扰因素可 能影响信号采集和处理的准确性，导致误报或漏报现象。因此，需要采取有效的抗干扰措施和校准方法 ，以确保报警功能的可靠性。
04
变压器继电保护装置闭 锁与报警的配合使用
闭锁与报警的关联性分析
闭锁与报警在变压器继电保护 中具有密切关联，二者相互补 充，共同保障设备安全。
智能电网领域
智能电网是未来电力行业的发展方向，变压器继电保护装 置闭锁与报警技术将在智能电网建设中发挥重要作用，保 障电网的安全稳定运行。
工业自动化领域
随着工业自动化程度的提高，变压器继电保护装置闭锁与 报警技术将应用于更多的工业自动化领域，为工业生产的 安全稳定提供保障。
对未来发展的建议与对策
加强技术研发和创
报警功能的概念与作用
概念
报警功能是变压器继电保护装置中的一项重要功能，用于在变压器运行异常或故 障时向运行人员发出警告，以便及时发现和处理问题。
作用
报警功能可以及时发现设备异常，防止故障扩大，降低设备损坏风险，保障电力 系统安全稳定运行。
常见报警功能类型及原理
电流报警
当变压器电流超过设定值时触发报警。原理是通过电流互 感器采集电流信号，经过比较器判断是否超过设定值，超 过则触发报警。
继电保护装置ppt课件
CD-出口回路正端； XD-中央信号；
OD -强电对时开入； YD-遥信；
RD-开关量弱电开入； GD-公共端子；
QD-开关量强电开入； FD-非电量开入；
KD-出口回路负端；
2023/12/31
3.故障录波装置
2023/12/31
3.故障录波装置
一个能够准确进行故障元件诊断、事故 后数据分析、保护动作行为评价等功能 完善的电网故障信息综合分析系统。 1）记录电网故障发生前后电气量和状态 变化过程信息，完整地反映故障后的瞬 间变化及继电保护的动作行为； 2）具有数据存档和数据再分析的能力。
• 遥测(YC)：常用于采集变压器的有功和无功、 温度、压力；母线和线路的电压、电流；各管 路的流量(流速) ；发电机的周波频率及其它 模拟信号。
• 遥控(YK)：常用于断路器的合、分和电容器以 及其它可以采用继电器控制的场合。
• 遥调(YT)：常用于有载调压变压器抽头的升、 降调节和其它可采用一组继电器控制具有分级 升降功能的场合。
开入、开出显示，自检信息，通道状态）
➢显示报告（动作，自检，异常记录，开入开出，
变位）
➢打印报告（定值，报告，保护状态，正常波形）
➢整定定值 ➢修改时钟 ➢通讯调试
2023/12/31
2.保护装置端子排
ID-交流电流；
UD-交流电压；
JD-交流电源；
ZD-直流电源；
BD-备用端子；
TD-通讯端子；
2023/12/31
3.故障录波装置
运行灯：绿色，正常运行时每秒钟闪烁1次；装 置死机时不闪烁；装置掉电时不亮；
故障灯：红色，装置故障时亮；正常时熄灭； 录波灯：橙色，装置启动时录波灯亮，录波复
高压电动机的继电保护课件
重要性
确保高压电动机的安全稳定运行， 预防设备故障和事故，保障电力 系统的可靠性和经济性。
继电保护的基本原理
电流、电压、功率等电气量异常变化检测原理。
故障元件的电流增大、电压降低、功率方向改变 等特征。
利用这些特征，通过比较被保护元件的实际运行 参数与设定值，判断是否发生故障。
继电保护装置的组成与分类
数字化变电站的建设需要遵循相关标 准和规范，确保信息的安全性和可靠 性。
数字化变电站可以实现信息共享和互 操作，提高高压电动机继电保护的协 同工作能力，减少故障影响范围。
智能电网对继电保护的影响
智能电网采用先进的通信技术和 传感器技术，实现高压电动机的 远程监控和智能管理，提高继电
保护的自动化水平。
高压电动机的继电保护课 件
目 录
• 高压电动机继电保护的基本概念 • 高压电动机的常见故障与保护方式 • 高压电动机的继电保护装置 • 高压电动机继电保护的配置与整定 • 高压电动机继电保护的发展趋势与
展望
01
CATALOGUE
高压电动机继电保护的基本概 念
定义与重要性
定义
高压电动机继电保护是用于监测 和保护高压电动机运行状态的系统。
距离继电器
总结词
距离继电器用于监测高压电动机的故障距离变化，当故障距 离超过设定值时，继电器动作，切断电源以保护电动机。
详细描述
距离继电器通常由阻抗器和继电器触点组成。阻抗器负责检 测电动机的故障距离。当故障距离超过继电器的设定值时， 继电器触点动作，输出信号给断路器，使断路器切断电源， 从而保护电动机不受远端故障的损害。
03
CATALOGUE
高压电动机的继电保护装置
电流继电器
总结词
确保高压电动机的安全稳定运行， 预防设备故障和事故，保障电力 系统的可靠性和经济性。
继电保护的基本原理
电流、电压、功率等电气量异常变化检测原理。
故障元件的电流增大、电压降低、功率方向改变 等特征。
利用这些特征，通过比较被保护元件的实际运行 参数与设定值，判断是否发生故障。
继电保护装置的组成与分类
数字化变电站的建设需要遵循相关标 准和规范，确保信息的安全性和可靠 性。
数字化变电站可以实现信息共享和互 操作，提高高压电动机继电保护的协 同工作能力，减少故障影响范围。
智能电网对继电保护的影响
智能电网采用先进的通信技术和 传感器技术，实现高压电动机的 远程监控和智能管理，提高继电
保护的自动化水平。
高压电动机的继电保护课 件
目 录
• 高压电动机继电保护的基本概念 • 高压电动机的常见故障与保护方式 • 高压电动机的继电保护装置 • 高压电动机继电保护的配置与整定 • 高压电动机继电保护的发展趋势与
展望
01
CATALOGUE
高压电动机继电保护的基本概 念
定义与重要性
定义
高压电动机继电保护是用于监测 和保护高压电动机运行状态的系统。
距离继电器
总结词
距离继电器用于监测高压电动机的故障距离变化，当故障距 离超过设定值时，继电器动作，切断电源以保护电动机。
详细描述
距离继电器通常由阻抗器和继电器触点组成。阻抗器负责检 测电动机的故障距离。当故障距离超过继电器的设定值时， 继电器触点动作，输出信号给断路器，使断路器切断电源， 从而保护电动机不受远端故障的损害。
03
CATALOGUE
高压电动机的继电保护装置
电流继电器
总结词
电力系统继电保护ppt课件
6
一、继电保护的概念
继电保护泛指继电保护技术或各种继 电保护装置组成的继电保护系统。
继电保护装置是指安装在被保护元件 上，反应被保护元件故障或不正常运行状 态并动作与断路器跳闸或发出信号的一种 自动装置。
11/13/2023
7
二、故障、不正常运行状态与事故
电力系统在运行中，由于外界（雷击、鸟 害等）、内部（绝缘损坏、老化等）及 操作等原因，可能引起各种故障或不正常 工作状态。
11/13/2023
3
二、本课程的教学内容
1、理论部分 1 继电保护的基础元件 2 输电线路的继电保护 3 电力变压器的继电保护 4 同步发电机的继电保护 5 微机保护 2、实践部分 1 继电保护课程设计 2 继电器调试与二次配线实习
11/13/2023
4
三、学习本课程的基本要求
1、学会抓重点，领会问题的真谛；
21
§4 继电保护的基本组成
11/13/2023
22
§5 继电保护的工作原理
测量部分测量被保护组件运行参数，并 与整定值相比较，以判断被保护组件是份 发生故障。如果运行参数达到或超过（或 低于）整定值，测量部分向逻辑部分发信 号，并起动保护装置。逻辑部分接受测量 部分的信号后，按照规定的逻辑条件，判 断保护装置是否动作于跳闸或动作于发信 号，执行部分根据逻辑部分送来的信号而 动作。
2
一、本课程在本专业中的地位及教学目标
本课程是本专业的一门主要专业课，通 过本课程的学习，能够使大家掌握电力系 统继电保护装置工作原理、配置原则，常 用继电器的试验方法；培养继电保护装置 整定计算和识读继电保护装置原理图、展 开图的技能，为毕业后从事电力系统继电 保护的运行、安装、调试检修及设计工作 打下基础。
继电保护培训ppt
正常显示窗口（轮流显示模拟量,压板）
主菜单
输入监视
事件录波
定值管理
系统设置
版本信息 屏幕校准 码表打印
系统测试
主动显示事件窗口
定值显示 定值修改 定值切换 定值删除
最近事件 历史报告 报告查询 录波打印 日志查看
用户设置
工厂设置
压板设置 通信设置 HMI设置
保护设置 开入强制 辅助设置
CT 断线及差流越限 1、CT断线 CT断线瞬间，断线侧的启动元件和差动继电器可能动作，但对侧的启动元件不动作，不会向本 侧发差动保护动作允许信号，从而保证纵联差动不会误动作。 本保护装置在本、对侧 CT 断线时，仍然开放断线相电流差动保护，同时将差动最小动作电流 抬高到“CT断线差动电流定值”。如需在CT断线时闭锁断线相的差动保护，则需将“CT断线差动 电流定值”整定到最大值
当任一相差动电流大于差动速断整定值时瞬时动作跳开变压器各侧开关。差动速断保护不经任何闭锁条件直接出口。
差动速断保护逻辑图
比率制动
稳态比率差动制动曲线
稳态比例差动保护采用经傅氏变换后得到的电流有效值进行差流计算，用来区分差流是由于内部故障还是外部故障引起。 Id---差动电流，Ir---制动电流，Iop.min---最小动作电流； Is1---制动电流拐点1（取0.8Ie），Is2---制动电流拐点2（取3Ie）；K1---斜率1（取0.5），K2--斜率2（取0.7）； Ie---基准侧额定电流（即高压侧）。

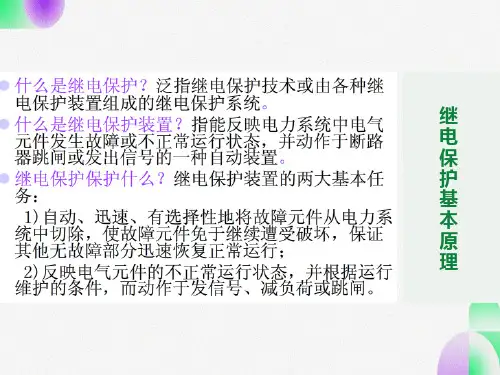

继电保护基本原理

二、发生故障可能引起的后果是：
不正常运行状态：过负荷、变压器过热、系统振荡、电压升高、频率降低等。
故障点通过很大的短路电流和所燃起的电弧，使故障设备烧坏； 系统中设备，在通过短路电流时所产生的热和电动力使设备缩短使用寿命； 因电压降低，破坏用户工作的稳定性或影响产品质量；破坏系统并列运行的稳定性，产生振荡，甚至使整个系统瓦解。 事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至毁坏设备等等。
主菜单
输入监视
事件录波
定值管理
系统设置
版本信息 屏幕校准 码表打印
系统测试
主动显示事件窗口
定值显示 定值修改 定值切换 定值删除
最近事件 历史报告 报告查询 录波打印 日志查看
用户设置
工厂设置
压板设置 通信设置 HMI设置
保护设置 开入强制 辅助设置
CT 断线及差流越限 1、CT断线 CT断线瞬间，断线侧的启动元件和差动继电器可能动作，但对侧的启动元件不动作，不会向本 侧发差动保护动作允许信号，从而保证纵联差动不会误动作。 本保护装置在本、对侧 CT 断线时，仍然开放断线相电流差动保护，同时将差动最小动作电流 抬高到“CT断线差动电流定值”。如需在CT断线时闭锁断线相的差动保护，则需将“CT断线差动 电流定值”整定到最大值
当任一相差动电流大于差动速断整定值时瞬时动作跳开变压器各侧开关。差动速断保护不经任何闭锁条件直接出口。
差动速断保护逻辑图
比率制动
稳态比率差动制动曲线
稳态比例差动保护采用经傅氏变换后得到的电流有效值进行差流计算，用来区分差流是由于内部故障还是外部故障引起。 Id---差动电流，Ir---制动电流，Iop.min---最小动作电流； Is1---制动电流拐点1（取0.8Ie），Is2---制动电流拐点2（取3Ie）；K1---斜率1（取0.5），K2--斜率2（取0.7）； Ie---基准侧额定电流（即高压侧）。
继电保护基本原理
二、发生故障可能引起的后果是：
不正常运行状态：过负荷、变压器过热、系统振荡、电压升高、频率降低等。
故障点通过很大的短路电流和所燃起的电弧，使故障设备烧坏； 系统中设备，在通过短路电流时所产生的热和电动力使设备缩短使用寿命； 因电压降低，破坏用户工作的稳定性或影响产品质量；破坏系统并列运行的稳定性，产生振荡，甚至使整个系统瓦解。 事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至毁坏设备等等。
