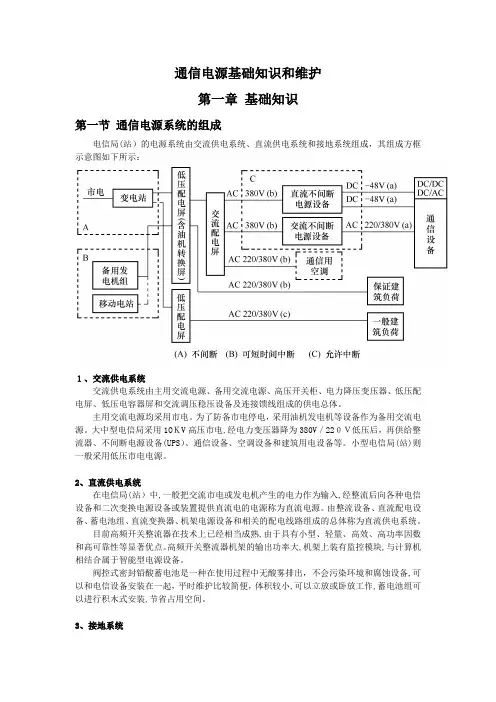

《通信电源基础知识和维护》
通信电源基础知识和维护第一章基础知识第一节通信电源系统的组成电信局(站）的电源系统由交流供电系统、直流供电系统和接地系统组成，其组成方框示意图如下所示：１、交流供电系统交流供电系统由主用交流电源、备用交流电源、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。
主用交流电源均采用市电。
为了防备市电停电，采用油机发电机等设备作为备用交流电源。
大中型电信局采用1OＫV高压市电,经电力变压器降为380V／22０Ｖ低压后，再供给整流器、不间断电源设备(UPS）、通信设备、空调设备和建筑用电设备等。
小型电信局(站)则一般采用低压市电电源。
2、直流供电系统在电信局(站）中,一般把交流市电或发电机产生的电力作为输入,经整流后向各种电信设备和二次变换电源设备或装置提供直流电的电源称为直流电源。
由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体称为直流供电系统。
目前高频开关整流器在技术上已经相当成熟,由于具有小型、轻量、高效、高功率因数和高可靠性等显著优点。
高频开关整流器机架的输出功率大,机架上装有监控模块,与计算机相结合属于智能型电源设备。
阀控式密封铅酸蓄电池是一种在使用过程中无酸雾排出，不会污染环境和腐蚀设备,可以和电信设备安装在一起，平时维护比较简便，体积较小,可以立放或卧放工作,蓄电池组可以进行积木式安装,节省占用空间。
3、接地系统为了实现各种电气设备的零电位点与大地有良好的电气连接,由埋入地中并直接与大地接触的金属接地体（或钢筋混凝土建筑物基础组成的地网)引至各种电气设备零电位部位的一切装置组成接地系统,即由接地体、接地引入线、接地汇集线和接地线组成。
电信电源按照接地系统的用途可分为工作接地、保护接地和防雷接地。
按照安装方式可分为分设的接地系统和合设的接地系统。
第二节通信设备对通信电源供电系统的要求通信局（站）的电源维护以保证稳定、可靠、安全供电为其总技术要求,维护工作的基本任务之一是保证电源设备向通信设备不间断地供电,供电质量符合标准,预防严重障碍（由于通信电源设备故障造成的交换局交换设备和一级干线、二级干线、传输设备的通信中断)发生,降低电源系统的不可用度。
通信机房核心电源培训资料.
通信局站常用的接地型式TN-C-S系统
整个低压交流配电系统的前部分为三相四线制（TN-C系统），其 零线（N）和保护地线（PE）是合一的PEN线；后部分则采用三相五线 制（TN-S系统），其零线（N）和保护地线（PE）分开，并且不允许 再合并或者混用。
当电力变压器在通信局（站）外且相距大于50m时，三相四线制的 中性线（PEN线）在通信局房入口处应做重复接地。
IOUT=Ifz+0.2C10 式中 Ifz为所需最大负载电流（A）；
C10为蓄电池额定容量（Ah）。 方法二：
IOUT=（Ifz+0.1C10）/(0.7~0.8) 式中 0.7~0.8是考虑系统安全运行的裕量系数。
开关电源系统配置
选择整流器规格，计算所需整流模块数量N N≥IOUT/IZ
式中 IZ为整流模块的额定输出电流（A）； N取整数。 按N+1原则配置整流模块数量 当求得的N≤10时，配置整流模块数为N+1； 当求得的N>10时，每10个模块加配1个。
接地系统的组成
通信局（站）的接地应采用联合接地 方式，这就是按均压、等电位原理， 使局（站）内各建筑物的基础接地体 和其他专设接地体相互连通形成一个 共用地网，并将电气电子设备的工作 接地、保护接地、逻辑接地、屏蔽体 接地、防静电接地以及建筑物防雷接 地等共用一组接地系统的接地方式。 联合接地系统由接地网、接地引入线 、接地汇集线及接地汇流排和接地线 组成。通信局（站）联合接地示意图 如图所示。
高频开关电源系统的组成
分类：分立式，组合式(如-48V/300A、600A)。 均由交流配电部分(交流配电屏或交流配电单元)、整流器、直流 配电部分(直流配电屏或直流配电单元)和监控器（又称控制器或 监控模块）组成。
基站机房电源培训资料
。 3、普通空调： （1）清洁室内机设备表面及机柜；（2）检查空调工作状态
；（3）清洁空调冷凝器、蒸发器及滤网；（4）检查是否 被盗
企业机密
9
第六章 结束语
谢谢
企业机密
10
企业机密
3
第一章 电源系统结构图
企业机密
4
第二章 高低压交流配电系统
1、高压交流配电系统包括10KV高压线路、变压器等设备 变压器是将10KV高压交流转变为380V低压交流的设备，只有
具备高压操作证的人员才能进行维护操作。 2、低压交流配电系统包括低压线路、交流配电箱、市电油
机转换箱、防雷器、油机接口、电度表等设备，只有具备 低压操作电工证的人员才能操作。 （1）检查市电引入电缆，整改有裸漏芯线的引入线； （2）检查配电箱信号指示、告警是否正常； （3）防雷器是否工作正常 3、线电压是指两个火线之间的电压380V，相电压是指火线 和零线之间的电压220V。
备才能接到，其他设备均要接到一次下电。 （3）模块配置数量=直流负荷（A）+蓄电池容量（AH）
/10+1 （4）查避雷器是否坏（翻红或监控单元有告警）、 （5）老亚澳开关电源监控单元断电时需将一二次空开合上
防止一二次接触器动作造成业务中断。 （9）测量直流熔断器压降或温升 （10）严禁正负极短路，否则会造成下挂业务中断并危及人
身安
企业机密
7
第四章 直流配电系统
2、蓄电池组 （1）查看蓄电池组有无漏液、极柱有无腐蚀等现象。 （2）电池架是否接地。 （3）蓄电池端子接线是否牢固。 （4）测量单体端电压，单体电压应在2.23。
企业机密
8
第五章 空调、新风以及蓄电池保温仓系统
空调设备、新风、蓄电池保温仓 1、检查空调设备、新风、蓄电池保温仓等设备有无告警 2、4-10月份空调温度设置为28度，11月-3月份设置为26度
；（3）清洁空调冷凝器、蒸发器及滤网；（4）检查是否 被盗
企业机密
9
第六章 结束语
谢谢
企业机密
10
企业机密
3
第一章 电源系统结构图
企业机密
4
第二章 高低压交流配电系统
1、高压交流配电系统包括10KV高压线路、变压器等设备 变压器是将10KV高压交流转变为380V低压交流的设备，只有
具备高压操作证的人员才能进行维护操作。 2、低压交流配电系统包括低压线路、交流配电箱、市电油
机转换箱、防雷器、油机接口、电度表等设备，只有具备 低压操作电工证的人员才能操作。 （1）检查市电引入电缆，整改有裸漏芯线的引入线； （2）检查配电箱信号指示、告警是否正常； （3）防雷器是否工作正常 3、线电压是指两个火线之间的电压380V，相电压是指火线 和零线之间的电压220V。
备才能接到，其他设备均要接到一次下电。 （3）模块配置数量=直流负荷（A）+蓄电池容量（AH）
/10+1 （4）查避雷器是否坏（翻红或监控单元有告警）、 （5）老亚澳开关电源监控单元断电时需将一二次空开合上
防止一二次接触器动作造成业务中断。 （9）测量直流熔断器压降或温升 （10）严禁正负极短路，否则会造成下挂业务中断并危及人
身安
企业机密
7
第四章 直流配电系统
2、蓄电池组 （1）查看蓄电池组有无漏液、极柱有无腐蚀等现象。 （2）电池架是否接地。 （3）蓄电池端子接线是否牢固。 （4）测量单体端电压，单体电压应在2.23。
企业机密
8
第五章 空调、新风以及蓄电池保温仓系统
空调设备、新风、蓄电池保温仓 1、检查空调设备、新风、蓄电池保温仓等设备有无告警 2、4-10月份空调温度设置为28度，11月-3月份设置为26度
机房电源培训计划方案
一、培训目标1. 使学员了解机房电源的基本概念、工作原理和组成结构。
2. 使学员掌握机房电源系统的安装、调试、维护和故障排除方法。
3. 培养学员对机房电源系统的安全意识和操作技能。
二、培训对象1. 机房管理人员2. 机房维护人员3. 相关技术人员三、培训时间1. 理论培训：2天2. 实践操作培训：2天四、培训内容1. 机房电源基本概念1.1 电源的定义1.2 电源的类型1.3 电源的作用2. 机房电源工作原理2.1 交流电源的工作原理2.2 直流电源的工作原理2.3 电源变换器的工作原理3. 机房电源组成结构3.1 交流电源系统3.2 直流电源系统3.3 电源变换器4. 机房电源安装与调试4.1 安装前的准备工作4.2 安装步骤4.3 调试方法5. 机房电源维护与故障排除5.1 定期检查与维护5.2 常见故障及处理方法5.3 故障排除技巧6. 机房电源安全操作6.1 安全操作规程6.2 安全注意事项6.3 事故应急处理五、培训方式1. 讲师授课：由具有丰富实践经验的讲师进行讲解，确保学员对机房电源知识的全面掌握。
2. 实践操作：在机房现场进行实际操作，使学员掌握机房电源的安装、调试、维护和故障排除技能。
3. 案例分析：通过分析实际案例，使学员了解机房电源在实际应用中的常见问题和解决方案。
六、培训考核1. 理论考核：采用笔试形式，考察学员对机房电源知识的掌握程度。
2. 实践考核：在机房现场进行实际操作，考察学员的动手能力和故障排除能力。
七、培训总结1. 培训结束后，对学员进行总结评价，为学员提供改进建议。
2. 收集学员反馈意见，不断优化培训内容和方式。
3. 定期组织复训，确保学员的知识和技能得到巩固和提高。
通过本次培训，使学员掌握机房电源的相关知识和技能，提高机房电源系统的安全性和稳定性，为我国信息化建设贡献力量。
通信电源基础知识培训
培训内容大纲
1 通信电源基本知识 2 通信电源组成及架构 3 节能降耗 4 机房空调送风 5 节能降耗 6 IDC数据中心知识 7 差距明显、未来可期
交流供电系统
通信电源的交流供电系统组成 • 高压配电所 • 降压变压器 • 油机发电机 • UPS（或逆变器） • HVDC高压直流 • 低压配电屏
无需停电检修
UPS系统因故障元器件的更换或 三相负载均衡性调整，需要停电 检修，需要客户完成数据备份、 业务迁移、准备应急预案。维修 完成后又需要完成数据备份、业 务迁回，增加了用户的工作量和 业务风险。
240V直流系统模块化并联 结构，整个生命周期无需 停电检修。
节约投资成本 节约电费成本
因UPS负载率和效率低导致投资 240V直流系统效率高于
系统防雷
全方位防雷示意：交流侧、直流侧、通信口
10KV高压 变压器
通信电源设备基本架构
交流高压开关柜
交流低压配电柜 交流 380V
开关电源 直流 交换 - 48V 传输 数据
48V蓄电池组
交流
380V
逆变器
柴油发电机
交流 380V
交流 380V
交流 220V
接地系统
交流 ATS开关
服务器
380V
UPS基础知识
电信公司使用的UPS一般采用在线式
UPS：小、中、大功率系列
•小功率UPS设备 ，主要用于大客户 及小型计算机房、 小容量需求通信机 房、办公等场合
•中等功率UPS 设备，主要用 于部分本地网 中等容量需求 通信机房
•大容量UPS设备应用于 大的IT机房、IDC机房等
•模块化UPS设备 ，用于前期负荷 较小随IT设备增 加逐步增加负荷 的场合
通信机房电源防雷接地培训
培训背景
随着通信技术的不断发展，通信机房 设备数量不断增加，电源防雷接地问 题日益突出，对通信设备的稳定运行 和人员安全造成潜在威胁。
通信机房电源防雷接地的重要性
保护通信设备
维护通信系统稳定运行
通过有效的防雷接地措施，可以将雷 电引入地下，避免通信设备受到雷电 的直接或间接损害。
通信设备是保障现代社会正常运转的基 础设施之一，电源防雷接地对于维护通 信系统的稳定运行具有重要意义。
Part
04
通信机房电源防雷接地设计
设计原则和要求
安全可靠
防雷接地系统必须确保通 信机房设备在雷电环境下 的安全运行。
经济合理
在保证安全性的前提下， 设计方案应经济合理，降 低建设成本。
符合规范
防雷接地设计应符合国家 和行业相关标准和规范。
防雷接地装置选型及配置
避雷针
选用适当高度的避雷针，安装在 机房顶部，以引导雷电电流入地。
通信机房电源防雷接 地培训
• 引言 • 通信机房电源系统概述 • 防雷接地技术基础 • 通信机房电源防雷接地设计 • 通信机房电源防雷接地施工与验收 • 通信机房电源防雷接地运行与维护 • 总结与展望
目录
Part
01
引言
培训目的和背景
培训目的
提高通信机房电源防雷接地技能，确 保通信设备的稳定运行和人员安全。
THANKS
感谢您的观看
电源系统性能指标
• 电压稳定性：通信机房电源系统应保证输出电压的稳定性，一般要求电压波动 范围在±1%以内。
• 负载能力：电源系统应具备足够的负载能力，以满足通信设备的需求。同时， 应留有一定的裕量以应对未来可能的扩容需求。
• 效率：电源系统的效率直接影响到能源利用率和运营成本。高效率的电源系统 可以减少能源浪费，降低运营成本。
随着通信技术的不断发展，通信机房 设备数量不断增加，电源防雷接地问 题日益突出，对通信设备的稳定运行 和人员安全造成潜在威胁。
通信机房电源防雷接地的重要性
保护通信设备
维护通信系统稳定运行
通过有效的防雷接地措施，可以将雷 电引入地下，避免通信设备受到雷电 的直接或间接损害。
通信设备是保障现代社会正常运转的基 础设施之一，电源防雷接地对于维护通 信系统的稳定运行具有重要意义。
Part
04
通信机房电源防雷接地设计
设计原则和要求
安全可靠
防雷接地系统必须确保通 信机房设备在雷电环境下 的安全运行。
经济合理
在保证安全性的前提下， 设计方案应经济合理，降 低建设成本。
符合规范
防雷接地设计应符合国家 和行业相关标准和规范。
防雷接地装置选型及配置
避雷针
选用适当高度的避雷针，安装在 机房顶部，以引导雷电电流入地。
通信机房电源防雷接 地培训
• 引言 • 通信机房电源系统概述 • 防雷接地技术基础 • 通信机房电源防雷接地设计 • 通信机房电源防雷接地施工与验收 • 通信机房电源防雷接地运行与维护 • 总结与展望
目录
Part
01
引言
培训目的和背景
培训目的
提高通信机房电源防雷接地技能，确 保通信设备的稳定运行和人员安全。
THANKS
感谢您的观看
电源系统性能指标
• 电压稳定性：通信机房电源系统应保证输出电压的稳定性，一般要求电压波动 范围在±1%以内。
• 负载能力：电源系统应具备足够的负载能力，以满足通信设备的需求。同时， 应留有一定的裕量以应对未来可能的扩容需求。
• 效率：电源系统的效率直接影响到能源利用率和运营成本。高效率的电源系统 可以减少能源浪费，降低运营成本。
通信基站汇聚机房、基站电源设计勘察培训材料
3
汇聚机房、基站电源设计内部培训
市电分类
根据通信局站所在地区市电电源的供电条件、线路引入方式及运行状 态，将市电供电分为四类。 1、一类市电供电为从两个独立电源各自引入一路供电线路，两路供电
线路不应同时出现有计划检修停电。 2、二类市电从一个独立电源引入一路供电线路，供电线路可为专供线
路，也可以是公共线路。该供电线路允许有计划检修停电 3、三类市电供电为从一个电源引入一路供电线路，可为公共线路。该
16
汇聚机房、基站电源设计内部培训
基站室内地线系统的介绍
（一）接地的有关概念 电气设备的某部分与大地（earth）之间做良好的电气连接，称为接地（earthing）。 埋入地中并直接与大地接触的金属导体，称为接地体（earthing body ），或称接地 极（earthing pole）。 专门为接地而人为装设的接地体，称为人工接地体（manual earthing body）。兼作 接地体用的直接与大地接触的各种金属构件、金属管道及建筑物的钢筋混凝土基础等， 称为自然接地体（nutural earthing body）。 工作接地（earthing for work）是为了保证电力系统和设备达到正常工作要求需进行 的一种接地。 防雷装置的接地，其功能是不进行接地就无法对地泄放雷电流，无法实现防雷的要求。 保护接地（earthing for protection）是为保障人身安全、防止间接触电而将设备的 外露可导电部分接地。
7、接地网接地电阻Ｒ≤１０Ω。
22
汇聚机房、基站电源设计内部培训
电源设备的介绍
基站和汇聚机房主要电源设备如下：
（一）交流配电箱； （二） 防雷箱； （三） 高频开关组合电源； （四）蓄电池； （五） 地线箱； （六）直流远供设备； （七） 室外一体化电源； （八） 基站用智能通风系统； （九） 基站智能通风控温电池柜； （十） 空调； （十一） 动环监控设备。
汇聚机房、基站电源设计内部培训
市电分类
根据通信局站所在地区市电电源的供电条件、线路引入方式及运行状 态，将市电供电分为四类。 1、一类市电供电为从两个独立电源各自引入一路供电线路，两路供电
线路不应同时出现有计划检修停电。 2、二类市电从一个独立电源引入一路供电线路，供电线路可为专供线
路，也可以是公共线路。该供电线路允许有计划检修停电 3、三类市电供电为从一个电源引入一路供电线路，可为公共线路。该
16
汇聚机房、基站电源设计内部培训
基站室内地线系统的介绍
（一）接地的有关概念 电气设备的某部分与大地（earth）之间做良好的电气连接，称为接地（earthing）。 埋入地中并直接与大地接触的金属导体，称为接地体（earthing body ），或称接地 极（earthing pole）。 专门为接地而人为装设的接地体，称为人工接地体（manual earthing body）。兼作 接地体用的直接与大地接触的各种金属构件、金属管道及建筑物的钢筋混凝土基础等， 称为自然接地体（nutural earthing body）。 工作接地（earthing for work）是为了保证电力系统和设备达到正常工作要求需进行 的一种接地。 防雷装置的接地，其功能是不进行接地就无法对地泄放雷电流，无法实现防雷的要求。 保护接地（earthing for protection）是为保障人身安全、防止间接触电而将设备的 外露可导电部分接地。
7、接地网接地电阻Ｒ≤１０Ω。
22
汇聚机房、基站电源设计内部培训
电源设备的介绍
基站和汇聚机房主要电源设备如下：
（一）交流配电箱； （二） 防雷箱； （三） 高频开关组合电源； （四）蓄电池； （五） 地线箱； （六）直流远供设备； （七） 室外一体化电源； （八） 基站用智能通风系统； （九） 基站智能通风控温电池柜； （十） 空调； （十一） 动环监控设备。
通信电源知识培训-比较详细
20
配置开关电源系统举例
例：查勘东莞移动某交换局原有电源设备： • 珠江PRD-400AC交流屏1面(前端交流引入为250A)，二类市
电 • PRS5000整流机架2架(内装9台100A模块) • PRD2500DCH-M1直流屏1面(117个16A空开已用完) • PRD2500DCH-S直流屏1面(169个16A空开已用59个) • 2组1500Ah蓄电池 • 已有设备耗电量读数为：350A/53.5V • 本期新增设备耗电需求15kW，用电端子需求98个16A
PRD-2108DCL-M
+
--
-
4×630A
240mm2 240mm2
4×500A
小小 灵灵 通通
240mm2 240mm2 240mm2 240mm2
2×500A
2×200A
本本
二 二期 期
层 层智 智
128
128
能 网
能 网
2×100A+2×63A+2×32A
2×100A+2×63A+2×32A
I：负荷电流(A)；
T：值)；
t：实际电池所在地的环境温度数值(广东 按5℃考虑)；
α:电池温度系数(1/℃)，当10>放电小时率≥1时，取α＝0.008。
通信电源基础知识讲座
15
蓄电池容量计算经验系数
计算蓄电池总容量与要求放电时间有关，可按下式估算： Q>=K时间*I
3
市电
变压器
备用发 电机组
移动电站
监控 接地
市
电
低
油
压
机
配
转
电
换
屏
屏
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
移动通信基站地网的组成
移动通信基站的接地网是由机房地网、铁塔地网和变压器地网相 互连通组成的一个共用地网，如图所示。当电力变压器设置在机房内 时，其地网可合用机房地网；当铁塔建于机房屋顶时，铁塔地网与机 房地网合为一个地网。
油机发电机房简介
排烟管及消声器 的悬挂
波纹管
排烟管及消声器一定要悬 挂于天花
符合下列情形之一者： （1）一路供电线路，经常昼夜停电，供电无保证 （2）有季节性长时间停电或无市电可用
低压交流配电系统的接地型式
TN系统： TN-S系统（三相五线制）——通信局站用 TN-C系统（三相四线制） TN-C-S系统——通信局站用
TT系统——通信局站无专用变压器等情况下用 IT系统
通信局站常用的接地型式TN-S系统
百页窗
导风槽 排风喉
百页窗
蓄电池
减震垫 !
燃油 泵
至油 罐
备用发电机组
每个低压配电系统配置1～2台固定油机。 每台备用固定发电机组的容量能够独立满足该个低压配电系统中通信 生产负荷的用电需求；采用柴油发电机组时，单机容量不宜超过 1600kW 。 备用发电机组三相电压的相序，在交流供电系统的线位上必须与市电 三相电压的相序一致。 一旦市电停电，必须在15分钟内使备用发电机组启动运行，以保证 通信设备、空调装置等用电。 自备发电系统应能自动监测市电有无，并自动或远程控制实现启动、 与市电投切；具备至少8小时以上的燃油储备和燃油油位监测，自动 或远程控制实现储备燃油的供给。
通信电源知识培训
运维部动力班 桑永礼135055849162 Nhomakorabea11年4月
目录
通信电源系统 发电机组 UPS系统 机房空调 开关电源 蓄电池 防雷和接地系统 动力环境监控系统 安全用电知识
交换局电源系统的组成
交换局电源系统是对局（站）内各种通信设备及建筑负荷等提供 用电的设备和系统的总称。该系统由交流供电系统、直流供电系统和接 地系统组成。对电源系统的基本要求是通信局（站）电源系统必须保证 稳定、可靠和安全地供电。
主用交流电源
变压器
交
备用发电机组
流
市电油机转换屏(ATS)
供
电
低压配电屏
系
交流配电屏
统
交流不间断电源(UPS)
相关的配电线路
主用交流电源
主用交流电源为市电，主要从高压电网引入。重要通信枢纽局由两个 变电站引入两路10kV高压市电，并由专线引入，一路主用，一路备 用；其他通信局（站）一般引入一路10kV高压市电。用电量小的通 信局（站）可直接引入220V/380V低压市电。 市电分类：一类，二类，三类，四类。
交换局电源系统
交流供电系统 直流供电系统
接地系统
交流供电系统——集中供电方式电源系统组成
（a）不间断 （b）可短时间中断 （c）允许中断
交换局电源系统的应用
交换局交流系统的组成
交换局的交流供电系统，由主用交流电源（一般为10kV市电）、变压器、备 用发电机组、市电油机转换屏(ATS)、低压配电屏、交流配电屏、交流不间断电源 设备（UPS）、相关的配电线路组成。
不间断电源UPS
UPS的工作原理
计费系统服务器及终端、网管监控服务器及终端、数据通信机房服务器及 终端等，为此应采用交流不间断供电系统对其供电。交流不间断供电系统又称 为交流不间断电源设备。UPS系统结构组成如下：
UPS的工作原理
整流器：将输入交流电变成直流电。 逆变器：将直流电变成50Hz交流电（正弦波或方波）供给负载。 蓄电池组：市电正常时处于浮充状态，由整流器（充电器）给它补充充 电，使之储存的电量充足；当市电停电时（或市电超出允许变化范围时 ），蓄电池组向逆变器供电；市电恢复后整流器（充电器）对它进行恒 压限流充电，然后自动转为正常浮充状态。蓄电池组用以保证市电停电 后UPS不间断地向负载供电至需要的备用时间。 输出转换开关：进行由逆变器向负载供电或由市电向负载供电的自动转 换。其结构有带触点的开关（如继电器或接触器）和无触点的开关（一 般用晶闸管即可控硅）两类。后者没有机械动作，因此通常称为静态开 关。
通信局站常用的接地型式TN-C-S系统
整个低压交流配电系统的前部分为三相四线制（TN-C系统），其 零线（N）和保护地线（PE）是合一的PEN线；后部分则采用三相五线 制（TN-S系统），其零线（N）和保护地线（PE）分开，并且不允许 再合并或者混用。
当电力变压器在通信局（站）外且相距大于50m时，三相四线制的 中性线（PEN线）在通信局房入口处应做重复接地。
直流系统的组成
交换局的直流供电系统：由整流器、蓄电池组、直流配电屏和 相关的馈电线路组成。直流供电系统向各种通信设备和逆变器等提 供不间断直流电源。交换局广泛使用的通信用高频开关电源设备， 由交流配电部分、整流器、直流配电部分和控制器（监控模块）组 成，它连同蓄电池组和接地装置，构成不间断直流电源供电系统。
TN-S系统即三相五线制系统。副绕组采用星形（Y形）连接，副绕组的首 端引出三根相线：L1、L2、L3，副绕组的中性点直接接地，从其接地汇流排上 引出两根导线，一根为中性线即工作零线N，另一根为保护地线PE。保护零线 PE专门接到电气设备的金属外壳上，使设备的金属外壳通过PE线接地。PE线平 时无电流通过，当交流相线与机壳短路时，流过较大的短路电流，使接于相线 中的断路器或熔断器等保护器件迅速动作，及时切断电源，从而保证人身和设 备的安全。 注意：严禁在保护地线和共用零线中加装开关或熔断器。
接地系统的组成
通信局（站）的接地应采用联合接地 方式，这就是按均压、等电位原理， 使局（站）内各建筑物的基础接地体 和其他专设接地体相互连通形成一个 共用地网，并将电气电子设备的工作 接地、保护接地、逻辑接地、屏蔽体 接地、防静电接地以及建筑物防雷接 地等共用一组接地系统的接地方式。 联合接地系统由接地网、接地引入线 、接地汇集线及接地汇流排和接地线 组成。通信局（站）联合接地示意图 如图所示。
市电分类
一类市电 二类市电
（1）两路供电线路。 （2）两路电源不同时出现检修停电 （3）平均每月停电次数不大于1次，平均停电时间≤0.5h （1）一路供电线路 （2）平均每月停电次数不应大于3.5次，平均每次故障时间≤6h
三类市电 四类市电
（1）一路供电线路 （2）供电线路长、用户多、 （3）平均每月停电次数不应大于4.5 次，平均每次故障时间≤8h
