CAD看图软件中怎么测量弧长？CAD测量弧长教程
CAD看图软件中怎么测量弧长？CAD测量弧长教程
测量是CAD看图软件中的基础功能之一，但可能有些刚开始进行CAD入门学习的小伙伴还不是很了解。
浩辰CAD看图王电脑版提供多种测量功能，如距离测量、面积测量、坐标测量等。
下面小编就来给大家介绍一下CAD看图软件浩辰CAD看图王电脑班中弧长测量以及测量精度设置的相关操作技巧吧！
CAD看图软件中弧长测量的操作技巧：
弧长测量的位置：浩辰CAD看图王电脑版【览图】菜单栏【测量】工具箱中。
弧长测量的步骤：点击菜单栏的【测量弧长】按钮，在界面上选择需要测量的弧长，测量的弧长就显示在界面下方的对话框中了，如下图所示，测量的弧长为49。
测量精度的设置：【测量】工具栏，点击【设置】按钮，在出来的【参数设置】对话框中可以手动设置测量结果的精度，如下图所示，我们将测量结果的精度改成小数点后保留2位。
修改了测量精度后重新进行弧长测量的操作步骤同第一步一样，测量的结果如下图所述，已经变成了49.17，保留了小数点后2位。
关于CAD看图软件浩辰CAD看图王电脑班中弧长测量以及测量精度设置的相关操作技巧就给大家介绍到这里了，各位小伙伴看明白了吗？在以后的CAD看图过程中如果需要测量弧长的话可以参考本篇教程进行操作。

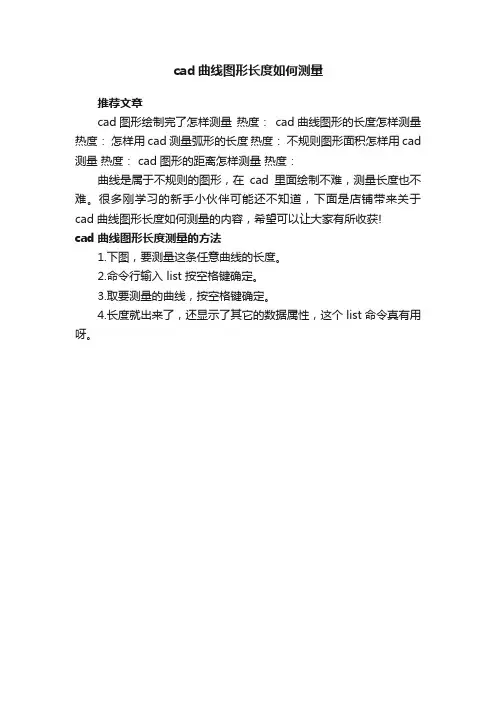

cad曲线图形长度如何测量
cad曲线图形长度如何测量
推荐文章
cad图形绘制完了怎样测量热度：cad曲线图形的长度怎样测量热度：怎样用cad测量弧形的长度热度：不规则图形面积怎样用cad 测量热度： cad图形的距离怎样测量热度：
曲线是属于不规则的图形，在cad里面绘制不难，测量长度也不难。
很多刚学习的新手小伙伴可能还不知道，下面是店铺带来关于cad曲线图形长度如何测量的内容，希望可以让大家有所收获!
cad曲线图形长度测量的方法
1.下图，要测量这条任意曲线的长度。
2.命令行输入 list 按空格键确定。
3.取要测量的曲线，按空格键确定。
4.长度就出来了，还显示了其它的数据属性，这个list命令真有用呀。
CAD中的曲线长度计算技巧
CAD中的曲线长度计算技巧在CAD设计中，曲线是一个常见的元素，无论是设计建筑，绘制工业产品还是创作艺术作品，都需要准确计算和测量曲线的长度。
下面将介绍一些CAD中计算曲线长度的技巧。
1. 多段线（Polyline）长度计算：多段线是由多个线段或曲线段组成的对象，可以用来绘制复杂的曲线。
在CAD软件中，通过选择多段线对象，可以快速获得其长度。
方法是：点击“工具栏”，选择“工具”，然后选择“长度计算”。
接着，在绘图区域选择多段线对象，软件将会返回其长度值。
2. 折线（Polyline）长度计算：如果曲线是由一条或多条直线段连接而成的折线，我们可以使用CAD软件提供的工具来计算其长度。
选中折线对象，点击“工具栏”，选择“工具”，然后选择“长度计算”。
CAD软件将自动计算并返回折线的总长度。
3.圆弧（Arc）长度计算：圆弧是一个由圆周上的一段弧线构成的曲线。
在CAD软件中，计算圆弧的长度需要知道其半径和圆心角。
首先，选中圆弧对象，点击“工具栏”，选择“计算”，然后选择“弧长工具”。
在弧长工具中，输入圆弧的半径和圆心角度数，软件将自动计算出圆弧的长度。
4.样条曲线（Spline）长度计算：样条曲线是通过在给定的控制点上插值生成的光滑曲线。
在CAD 软件中，计算样条曲线的长度比较复杂。
一种较常见的方法是将样条曲线转换为多段线或折线，然后使用前面提到的方法进行计算。
另一种方法是使用曲线长度工具或插件，通过选择样条曲线对象来获得其长度。
5.其他曲线的长度计算：对于其他类型的曲线，如椭圆、二次曲线等，CAD软件通常都提供了相应的工具来计算其长度。
用户可以根据所使用的CAD软件的具体版本和功能，查找并使用相应的工具来计算特定曲线的长度。
总结：在CAD设计中，准确计算曲线的长度对于工程师和设计师来说非常重要。
本文介绍了在CAD软件中计算多段线、折线、圆弧和样条曲线长度的技巧。
通过掌握这些技巧，用户可以更方便地计算和测量曲线的长度，从而提高CAD设计的精确度和效率。

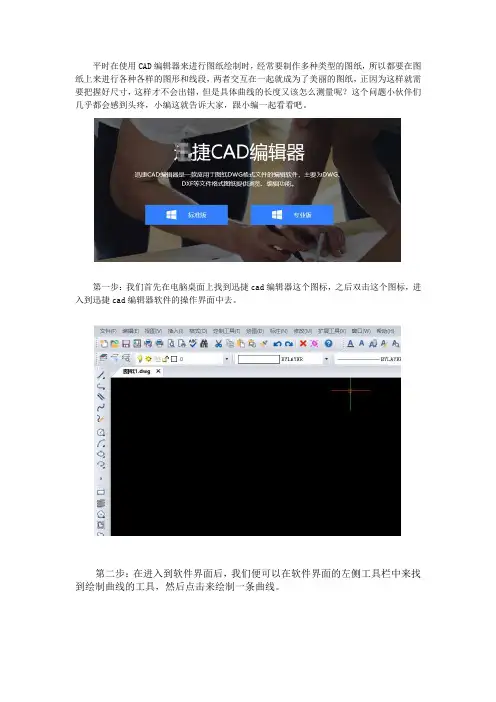

CAD图纸曲线长度该怎么测量？
平时在使用CAD编辑器来进行图纸绘制时，经常要制作多种类型的图纸，所以都要在图纸上来进行各种各样的图形和线段，两者交互在一起就成为了美丽的图纸，正因为这样就需要把握好尺寸，这样才不会出错，但是具体曲线的长度又该怎么测量呢？这个问题小伙伴们几乎都会感到头疼，小编这就告诉大家，跟小编一起看看吧。
第一步：我们首先在电脑桌面上找到迅捷cad编辑器这个图标，之后双击这个图标，进入到迅捷cad编辑器软件的操作界面中去。
第二步：在进入到软件界面后，我们便可以在软件界面的左侧工具栏中来找到绘制曲线的工具，然后点击来绘制一条曲线。
第三步：选择我们需要进行测量的曲线，然后在软件界面的左下角的命令行里输入list，然后按回车键，这时候会弹出来一个处理窗口。
第四步：在之后弹出的处理窗口中我们可以找到这条曲线的一些数据，其中就有我们需要的曲线长度。
以上便是小编介绍的在CAD编辑器中来测量曲线长度的操作步骤啦，小伙伴们要是有什么问题的可以跟着小编说的操作一下。
希望可以对小伙伴们有帮助。
弧线长度命令
弧线长度命令1. 弧线长度的概念在几何学中，弧线是指两个端点之间的曲线部分，它是由无数个连续的点组成的。
弧线长度是指弧线上每个点之间的距离之和。
弧线长度是一个重要的几何量，它在数学、物理、工程等领域都有广泛的应用。
2. 弧线长度的计算方法在计算弧线长度时，需要考虑弧线的形状和长度。
对于简单的弧线，可以通过测量弧线的半径和弧度来计算弧线长度。
具体的计算公式如下：L=r⋅θ其中，L表示弧线长度，r表示弧线的半径，θ表示弧线的弧度。
弧度是一个无量纲的量，它表示弧线所对应的圆心角的大小，可以用弧长除以半径来计算。
对于复杂的弧线，可以将弧线划分为多个小弧线，然后分别计算每个小弧线的长度，再将它们相加得到整个弧线的长度。
3. 弧线长度命令的使用在计算机辅助设计（CAD）软件中，通常会提供弧线长度命令，用于自动计算弧线的长度。
使用弧线长度命令可以极大地提高工作效率，减少人工计算的错误。
使用弧线长度命令的步骤如下：1.打开CAD软件，并选择需要计算弧线长度的图形。
2.在CAD软件的命令面板中，找到弧线长度命令。
3.点击弧线长度命令，并在图形中选择需要计算长度的弧线。
4.确认选择后，CAD软件会自动计算并显示弧线的长度。
弧线长度命令通常还会提供一些额外的功能，例如选择多个弧线进行批量计算、选择特定类型的弧线进行计算等。
这些功能可以根据具体的需求进行设置和调整。
4. 弧线长度命令的应用案例弧线长度命令在工程设计、建筑设计、航空航天等领域都有广泛的应用。
下面以工程设计为例，介绍弧线长度命令的应用案例。
在道路设计中，弧线长度命令可以用于计算道路弯曲部分的长度。
在设计道路的弯道时，需要考虑到车辆的行驶安全性和舒适性。
弧线长度命令可以帮助工程师准确计算道路弯道的长度，从而确定合适的设计参数。
在管道设计中，弧线长度命令可以用于计算管道的弯曲部分的长度。
在设计管道的弯道时，需要考虑到管道的弯曲半径和弯曲角度，以及管道的材料和厚度等因素。

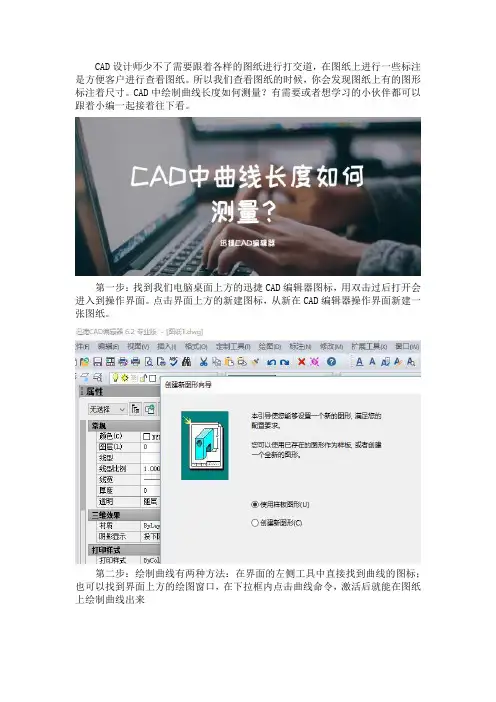

CAD中绘制曲线长度如何测量？
CAD设计师少不了需要跟着各样的图纸进行打交道，在图纸上进行一些标注是方便客户进行查看图纸。
所以我们查看图纸的时候，你会发现图纸上有的图形标注着尺寸。
CAD中绘制曲线长度如何测量？有需要或者想学习的小伙伴都可以跟着小编一起接着往下看。
第一步：找到我们电脑桌面上方的迅捷CAD编辑器图标，用双击过后打开会进入到操作界面。
点击界面上方的新建图标，从新在CAD编辑器操作界面新建一张图纸。
第二步：绘制曲线有两种方法：在界面的左侧工具中直接找到曲线的图标；也可以找到界面上方的绘图窗口，在下拉框内点击曲线命令，激活后就能在图纸上绘制曲线出来
第三步：在图纸上找到我们需要进行测量的曲线，然后进行框选选中。
在下面的命令中输入list，按键盘上的回车键命令中就会弹出一个窗口。
第四步：这是界面就会弹出一个窗口，在这里面有着我们绘制的曲线数据。
颜色、线宽、长度等，这样就把曲线的长度测量出来了。
第五步：对于一些其他的图纸的测量，我们可以直接点击标注窗口，在下拉框里我们点击线型命令，以线段的一端作为起点，另一端作为终点，长度就会出来。
怎么样，对于曲线如何测量长度还有什么疑问？要是真有不懂的地方小编真的建议你在自己电脑上操作一遍。
希望对各位CAD设计的小伙伴能够有所帮助！。
CAD中曲线的长度如何测量？
我们日常说进行描绘或者看到的建筑图，基本上都是由各种图形、线段交纵在一起说勾勒出来的图纸。
而图纸上的标注或选择测量图形的长度这方面就需要把握更加精准，这样才有可能避免在施工的时候出错。
CAD中曲线的长度如何测量？感兴趣或者想学习的小伙伴可以跟着小编一起来看下。
第一步：在我们的电脑桌面上找到迅捷CAD编辑器图标，双击打开运行。
紧接着我们就会进入到CAD编辑器的操作界面。
如果你要要是在界面的左侧工具栏中找到你想要的图标，点击即可。
第二步：这里我们直接就找到曲线绘制的图标，并用鼠标去进行点击。
或者点击界面上方的绘图窗口，在下拉框内找到自己所要的绘图工具。
第三步：我们在图纸上人员一点绘制一个曲线出来。
在界面的左下角的命令
中输入list，界面上就会弹出一个窗口。
我们找到该对应的命令，并用鼠标进行点击。
第四步：我们在弹出的界面的窗口内很容易就可以看到一些数据，其中长度就在其里面。
到此，小编今天的分享到吃就要结束了。
以上所讲的内容小伙伴们都学会了吗？但让你也可以跟着上边的步骤自己亲自操作一遍。
希望对大家能够有所帮助！。
CAD图纸上的曲线如何测量长度？
在图纸上我们会看到很多的数值，这些都是我们最为常用的一些标注。
对于图纸上的标注需要做到非常的精准，至少需要避免后续施工出现一些小的失误。
CAD图纸上的曲线如何测量长度？感兴趣或者想学习的小伙伴可以跟着小编一起来看下。
第一步：在我们的电脑桌面上找到迅捷CAD编辑器图标，双击打开运行。
紧接着我们就会进入到CAD编辑器的操作界面。
如果你要要是在界面的左侧工具栏中找到你想要的图标，点击即可。
第二步：这里我们直接就找到曲线绘制的图标，并用鼠标去进行点击。
或者点击界面上方的绘图窗口，在下拉框内找到自己所要的绘图工具。
第三步：我们在图纸上人员一点绘制一个曲线出来。
在界面的左下角的命令中输入list，界面上就会弹出一个窗口。
我们找到该对应的命令，并用鼠标进行点击。
第四步：我们在弹出的界面的窗口内很容易就可以看到一些数据，其中长度就在其里面。
到此，小编今天的分享到吃就要结束了。
以上所讲的内容小伙伴们都学会了吗？但让你也可以跟着上边的步骤自己亲自操作一遍。
希望对大家能够有所帮助！。
cad中圆弧长度测量的命令
cad中圆弧长度测量的命令
在CAD软件中，测量圆弧的长度可以使用以下命令之一：
1. Lengthen命令：该命令可以用于测量和修改直线和圆弧的长度。
在命令行输入Lengthen并按下Enter键，然后选择要测量的圆弧，CAD软件会显示圆弧的长度。
2. Dist命令：该命令用于测量两个点之间的距离，可以将两个圆弧的端点作为选择对象进行测量。
在命令行输入Dist并按下Enter键，然后选择圆弧的两个端点，CAD软件会显示两个端点之间的距离。
除了上述命令，不同的CAD软件可能还提供其他特定于测量圆弧长度的命令或工具。
因此，具体操作可能会因软件版本而异，请参考相关软件的文档或帮助文件以获取更详细的信息。
电脑CAD看图教程之弧长测量
电脑CAD看图教程之弧长测量
CAD图纸中的测量功能，可以让大家快速知道图纸的尺寸，对于设计和施工来说都是不可或缺的，今天我们主要来说说在浩辰CAD看图王电脑版中如何使用弧长测量功能？
步骤一：在浩辰CAD看图王电脑版中打开图纸。
步骤二：在编辑模式，扩展工具栏中点击“测量弧长”命令。
步骤三：选择测量弧长功能并在图中选择弧形进行测量，即选择圆弧或多段线的圆弧部分。
步骤四：测量完成，在底部结果显示框中显示弧长。
延伸说明：
浩辰CAD看图王电脑版中还可以对测量的结果进行保存并且可以将多种测量结果导出Excel 表格！方法步骤如下：
点击测量结果对话框后面的“√”，就将测量结果保存下来了。
保存后的测量结果，可以在测量记录里面进行查看，也可以将测量的结果导出Excel表格哦！
文章来源：浩辰CAD官网CAD教程。
cad如何测量长度？这样操作可以测量
cad如何测量长度？这样操作可以测量
cad如何测量长度？CAD软件是现代设计和工程领域中必不可少的工具，在建筑、园林设计等领域都逐渐重要起来。
在CAD中测量长度是非常重要的，特别是在设计和制造过程中。
因此。
下面小编将介绍给大家几种在CAD中测量长度的方法。
1.使用CAD看图
这个CAD看图工具可以帮助我们快速测量长度，还可以查看图纸并进行批注和修改。
具体操作如下：
1.打开CAD看图工具的主页面，点击CAD看图功能。
2.将需要测量的CAD文件选择并打开。
3.点击底部的测长度选项功能，根据步骤进行测量，即可显示长度。
2.使用测量工具
CAD软件中的测量工具可以帮助我们快速准确地测量长度。
具体操作如下：
1.打开CAD软件并选择测量工具。
2.在CAD软件中选择你要测量的对象。
3.在CAD软件中，你将看到对象的长度。
如果你需要更精确的结果，可以在命令行中输入“DIST”并选择对象，CAD软件将显示更准确的长度值。
3.使用坐标轴
CAD软件中的坐标轴可以帮助我们确定对象的位置和长度。
具体操作如下：
1.打开CAD软件并选择坐标轴工具。
2.在CAD软件中选择你要测量的对象。
3.在CAD软件中，你将看到对象的坐标和长度。
你可以使用这些信息来确定对象的位置和长度。
以上是cad如何测量长度？在CAD中测量长度的几种方法，使用这些方法可以帮助我们快速准确地测量长度，提高设计和制造的效率
和质量。
