射频同轴连接器分类及说明
射频同轴连接器技术简介
插合特性主要是通过机械方法检查弹性插孔的 弹性，其性能优劣与接触电阻和连接器耐久性有直 接联系。
4、中心接触件固定性 无论哪种连接器，其中心接触件都要同电缆芯线、
微带或其它导体连接。连接器使用时中心接触件将受 到轴向推拉力和力矩的作用，如果中心接触件固定不 好，将导致尾部连接点受力过大而松脱或断裂。
IEC标准 • IEC标准是指导性标准，不是强制性标准，
因此很少被直接引用；值得一提的是德 国在某些专用新型连接器方面也有一些 优势，例如：DIN47223 7/16(L29) 系 列、DIN47297 SAA系列 DIN41626、 DSA系列，这些系列产品在通信领域应用 较广泛，德国的标准和产品已得到全世 界认可，但美国尚无这些标准出现。
• 九十年代出现表现贴装射频同轴连接器，并大 量用一于手机产品中。
我国射频同轴连接器的发展
• 我国从五十年代开始由整机厂研制RF连接器； • 六十年代组建专业工厂，开始了专业化生产； • 一九七二年国家组织集中设计，使国产的RF连
接器是自成体系，只能在国内使用，产品标准
水平低，且不能与国际通用产品对接互换； • 八十年代起开始采用国际标准，根据IEC169和
这项试验主要模拟沿海工作环境条件下， 连接器抗锈蚀能力，实际主要是检验镀层质量。
( 四 ) 材料方面 1、弹性材料
按GJB要求，除非另有规定，中心接触件的 弹性零件应采用铍青铜制成。 2、绝缘材料
一般产品选用聚四氟乙烯(TFE)，精密型连 接器采用交链聚苯乙烯，气密封连接器除外。 3、壳体材料
按美军标规定RF连接器壳体可用黄铜、磷铜、 铝、无磁易切不锈钢和铍青铜五种材料。这里要 特别注意在军标中规定连接器壳体材料的导磁率 要小于2.0, 这就是我们不能采用一般钢材作过 连接器壳体的原因。
同轴射频电缆接口器型号命名方法及种类
同轴射频电缆接口器型号命名方法及种类 :// txrzx /content.asp?id=3930&Classid=89同轴射频电缆接口种类有高频连接器〔插头、插座〕结构转换器、阻抗转接器等多种类型。
1、高频连接器〔插头、插座〕高频连接器〔插头、插座〕用于同轴射频电缆与设备〔如收信天线共用器、收信机射频输入口等〕的连接。
插头是具有连接机构的主动部分即螺母或卡口连接套的连接器，一样为自由连接器。
插座是与插头相配连接的连接器，一样为固定连接器。
射频连接器的型号由主称代号和结构形式代号两部分组成，中间用短横线〝-〞隔开。
高频连接器〔插头、插座〕类型代号详见下表1，结构形式代号详见下表2。
表1：高频连接器〔插头、插座〕类型代号表2：高频连接器〔插头、插座〕结构形式代号例如：L16-JW5表示连接螺纹为M16×1的弯式插头，插头内装插针，配用SYV-50-3电缆。
再如SL16M-50KF表示连接螺纹为M16×1的直插式密封插座，插座内装插孔，阻抗50Ω，法兰盘安装。
转接器和阻抗转换器的型号组成方法，以插头或插座型号为基础派生，一样采纳以下形式。
2、结构转接器用于系列内转接或系列间转接。
如L16/Q9-50JK表示一端为L16型插头，另一端为Q9型插座，阻抗为50Ω转换器。
再如Q9-50KJK表示的是T形转接器，即均为Q9型插座，主路两端为插座，另一端为插头，阻抗为50Ω转换器。
3、阻抗转接器用于不同特性阻抗电缆的转接。
如L16-50J/75K表示一段为50Ω的插头，另一端为75Ω的插座，两端均为L16型的阻抗转换器。
再如N-50J/75K表示一段为50Ω的插头，另一端为75Ω的插座，两端均为N型的阻抗转换器。
SYV射频电缆SYV实芯聚乙烯绝缘射频电缆：本产品适用于无线电通讯、电视、广播和有关电子设备中传输射频信号。
产品使用温度-40℃~+70℃。
实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆型号规格SYV SYV22 ZR-SYV ZR-SYV22 SYY SYV23 ZR-SYY23 SYY23SYV-50-17|SYV-50-15|SYV-50-12|SYV-50-9|SYV-50-7|SYV-50-5|SYV-50-3|SYV-50-2|SY V-75-3|SYV-75-4|SYV-75-5|SYV-75-7|SYV-75-9|SYV-75-12|SYV-75-15|SYV-75-17|SYV-100-7|射频电缆型号组成：『分类代号』『绝缘』『护套』『派生』－『波阻抗』－『芯线绝缘外径』－『结构序号』〔其中芯线绝缘外径按四舍五入的原那么修约为整数〕，具体型号例如如下：SYFVZ－75－1－1。
射频连接器的主要类型
射频连接器的主要类型射频同轴连接器用于传输射频信号，其传输频率范围很宽，可达18GHZ或更高，主要用于雷达、通信、数据传输及航空航天设备。
同轴连接器的基本结构包括：中心导体（阳性或阴性的中心接触件）；内导体外的介电材料，或称为绝缘体；最外面是外接触件，该部分起着如同轴电缆外屏蔽层一样的作用，即传输信号、作为屏蔽或电路的接地元件。
射频同轴连接器可以分为很多种类，以下为常见的几种类型：N型连接器N型连接器（TyPeNconneCtor）,为螺纹连接，可旋转锁定。
它是第一批能够用于传输微波频率信号的连接器之一，并于20世纪40年代由贝尔实验室的Pau1Nei11发明，并以Nei11的首字母命名。
N型接头支持的信号频率范围为0到"GHz,增强类型可以达到18GHz。
特性阻抗有2种，50欧姆（广泛用于移动通信、无线数据、寻呼系统等）与75欧姆（主要用于有线电视系统）。
BNC连接器BNC连接器也是经常看到的射频连接器之一，是一种小型的可以实现快速连接的卡口式连接器，BNC的全称是BayonetNutConneCtor（卡扣配合型连接器，这个名称形象地描述了这种接头外形），最初BNC的含义（BayonetNei11-Conce1man）其实是来自于2位发明者，Pau1Nei11-⅛Car1COnCeIman的姓的首字母,Pau1Nei11同时也是N型连接器的发明者。
BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中，早期的计算机网络也曾使用BNC连接器。
BNC接头支持的信号频率范围为0到4GHz。
特性阻抗有2种：50欧姆与75欧姆。
SMA连接器SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。
SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线，在无线设备上常用于单板上的GPS时钟接口及基站射频模块的测试口。
SMA的全称是SubMiniatureversionA,于20世纪60年代被发明。
同轴连接简介
-55℃-155℃、 -40℃-85℃（装电缆）
SMA型
50Ω
-55℃-155℃、 -40℃-85℃（装电缆）

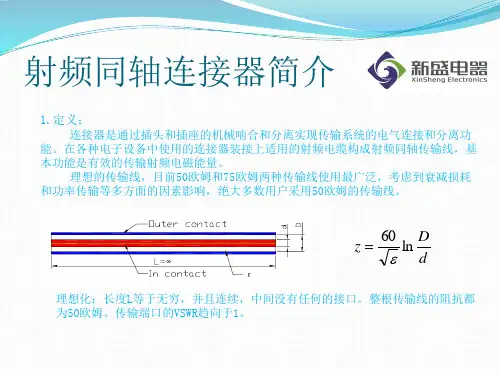

射频同轴连接器简介
c.电缆装接方法及电缆类型 1、电缆连接—连接器电缆装接方法主要有两种： A、中心导体焊接，外导体焊接，焊接性能可靠，且一致性好； B、中心导体焊接，压、旋接编层的夹紧方法； C、中心导体装接，电缆外导体与连接器外导体装接； 2、电缆类型—应根据各类型使用电缆的特性，（如软性电缆、半钢性 电缆 等）。一般外径细小的电缆与小型连接器相配。 d.端接形式 连接器可用于射频同轴电缆、印制线路板、机框抽屉式功能组件及其它 连接界面。按照应用场合选择一定形式的连接器和一定型号的电缆相配。
射频同轴连接器简介
转接器 1. 转接器-相同系列。如 N-JJ,N-KK,N-JWK
2.不同系列间转换。7/16/N-JJ, 7/16/N-KK
射频同轴连接器简介
3.分类 a.按连接方式分类为：螺纹式连接器，卡扣式连接器，推入锁紧式连接器。
螺纹式
卡口式
推入式
推入自锁式
滑入连接式
射频同轴连接器简介
射频同轴连接器简介
5.典型连接器机械性能 下表中分别给出7/16型、N型、SMA型三种产品的 连接机构强度、内 接触件标准规保持力和中心接触件固定性：
连接机构 内导体 保持力 6N min 0.56N min 0.28N min 固定件 200N 28N 22N 耐力矩 0.5N· m 0.1N· m 0.03N· m
型号
强度 7/16型 N型 SMA型 1000N 450N 180N 耐力矩 35N· m 1.7N· m 1.7N· m
注：上述试验为破坏性试验，即试验过后的产品是不能保证电气、机 械性能的，且做完内导体固定性试验后内导体允许有±0.25mm位移。
射频同轴转接头全面介绍
射频同轴转接头全面介绍射频同轴转接头是一种广泛应用于射频通信领域的设备，用于连接两个不同类型或规格的同轴电缆。
它在信号传输中起到连接和转换的作用，能够提供高质量的信号传输和连接性能。
下面将对射频同轴转接头的工作原理、分类、性能指标以及应用领域进行全面介绍。
一、工作原理：射频同轴转接头通过其特殊的设计和结构，实现了不同类型或规格的同轴电缆之间的连接。
它一般由两个连接器和一个中间的转接头组成。
其中一个连接器与一个同轴电缆连接，另一个连接器与不同类型或规格的同轴电缆连接。
中间的转接头通过适当的结构和材料，在连接过程中保持信号传输的连贯性和质量。
二、分类：三、性能指标：1.阻抗匹配：阻抗匹配是指转接头和电缆之间的阻抗是否匹配。
当阻抗不匹配时，会导致信号反射和损耗增加，影响信号传输质量。
2.插入损耗：插入损耗是指在转接头连接过程中，由于电信号经过转接头而损失的功率。
插入损耗越小，表示转接头的连接性能越好。
3.过载能力：过载能力是指转接头能够承受的最大信号功率。
过载能力越高，表示转接头能够处理更大的信号强度，并具有更好的信号传输效果。
4.隔离度：隔离度是指转接头在连接不同信号源时，能够有效隔离不同信号源之间的干扰。
隔离度越高，表示转接头具有更好的抗干扰能力。
四、应用领域：1.电信领域：射频同轴转接头在电信基站的建设和维护中起着重要的作用，用于连接不同类型的天线和基站设备，以实现信号传输和通信功能。
2.广播电视领域：射频同轴转接头被广泛应用于广播电视系统中，用于连接天线和接收设备，保证信号传输的可靠性和质量。
3.军事领域：射频同轴转接头在军事通信系统和雷达系统中应用广泛，用于连接不同类型的天线和设备，以支持军事通信和探测任务。
4.航天领域：射频同轴转接头在航天通信系统中具有重要的地位，用于连接航天器和地面控制站之间的通信链路，实现信息传输和数据交换。
总之，射频同轴转接头是一种重要的射频通信设备，通过连接和转换不同类型或规格的同轴电缆，实现信号的传输和连接。
射频同轴连接器分类及说明
频段划分_射频同轴连接器分类及说用一.频段的字母表示：自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。
并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。
使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。
根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：二.同轴连接器发展概况及相关标准1射频连接器的发展概况：1.1.1939年出现的UHF连接器是最早的RF连接器；1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；1.5.七十年代末，毫米波连接器出现；1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；2我国射频同轴连连接器的发展：2.1我国从五十年代开始由整机厂研制RF连接器；2.2六十年代末组建专业工厂，开始了专业化生产；2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，产品标准水平低，且不能与国际通用产品对接互换；2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器的设计和生产与国外仍有较大差距；3射频连接器的标准体系；3.1美军标及其他它先进标准:美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；3.2IEC标准：IEC是指导性标准，不是强制性标准，因此很少被直接应用；4其它先进标准：德国的DIN、英国BS,日本JIS；这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。
射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观
射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观射频同轴连接器，也为同轴连接头、同轴线缆接口，指连接两个轴的端部所用到的零件，以保证两个轴的中心线在同一轴线上。
同轴连接头在连接应用中，有许多种同轴连接头可以选用，而且每种同轴连接头都是为特定目的和具体应用而设计。
1. BNC连接器：俗称Q9头，简称BNC头，英文Bayonet Navy connector，全名海军刺刀连接头，最初主要以军用为目的，目前已经在视频和射频方面得到了广泛应用，其为最典型的同轴连接头，卡口连接保证连接迅速、接触可靠。
BNC头是一种安装方便且价格低廉的常见同轴连接器，工作频率可高达2GHz，在4GHz以上，开槽会辐射信号。
螺纹连接型，即TNC连接器（也为螺纹型BNC连接器）解决了信号泄漏的问题，TNC连接器工作频率可高达12GHz。
BNC连接头目前常用50Ω和75Ω两种特征阻抗。
2. N型连接器(Navy)为螺纹连接，于1940年出现，主要用于4GHz以下的军用系统；1960年进行了改进，工作频率提高到12GHz，后又提高到18GHz，常用为50Ω，有些75Ω产品也采用N型设计，其内导体直径较小，和50Ω的连接头不相容。
N型连接器是一种螺纹连接的中功率连接器，具有可靠性高、抗振性强、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器、及地面发射系统连接射频同轴电缆。
3. SMA连接器属于小型头(Subminiature A)，由Bendix Scintilla 公司设计，最常用RF微波接头之一，螺纹连接紧凑、耐用，频率为DC-18GHz。
这种接头主要用于半钢电缆和固定连接的部件中。
因为SMA的介质支撑固定起来比较困难，大多数SMA连接头反向系数比其它可用于24GHz的连接头要大，为螺母连接，满足高震动环境对连接器的要求。
4. SMB连接器全称为Subminiature B，相比SMA连接器，采用为插拔式或卡入式连接，而非螺纹连接，这样连接与断开快捷方便。
射频(RF)连接器应用指南
射频（RF）连接器应用指南RF Connector Interface Styles and Applications（射频连接器的界面类型及其应用）尽管多数类型的连接器可用于微波频段，但同轴连接器常常被称为是"RF" 连接器。
"RF"（Radio Frequency）通常是指频率在MHz的频段内，而微波的频率大于1GHz。
同轴连接器是根据它们的物理尺寸和电缆的兼容性进行分类。
同轴连接器的分类如下：Standard(标准型) Miniature(小型)Sub-Miniature（超小型） Micro-Miniature（微型）一般而言，这些同轴连接器都是在1930年至1980年之间开发设计的。
在早期，同轴电缆的直径比目前所使用的大多数电缆的直径大得多。
因此，STANDARD系列包含了较大的、早期的设计，而Sub-Miniature 和Micro-Miniature系列包含了较小的、近期的设计。
Johnson Components的规格是Sub-Miniature 和Micro- Miniature 的的系列，以及Cambridge Product 生产线有商业的Miniature系列的连接器。
接下来的几页，将会介绍每个系列的常用的同轴连接器及它们的典型应用。
Standard(标准型) :UHFUHF 连接器是由E. Clark Quackenbush of Amphenol 在1930年发明的，它用在无线电广播工业中，此类插头版本的UHF连接器通常被称做PL-259连接器，这是它的军用元件的序号名称。
UHF 连接器是螺纹连接界面同时它的特性阻抗不确定。
由于它的特性阻抗不确定，因此UFH连接器适用的频率有限，最多至300MHz，且价格通常较低廉。
UHF 连接器常常用于低频通讯设备，例如CB无线电及公共地址系统。
NN型连接器由贝尔实验室的Paul Neill 发明及命名，这是第一个能正确的传输微波信号的连接器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频段划分_射频同轴连接器分类及说用
一.频段的字母表示：
自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。
并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。
使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。
根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：
二.同轴连接器发展概况及相关标准
1射频连接器的发展概况：
1.1.1939年出现的UHF连接器是最早的RF连接器；
1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;
1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；
1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；
1.5.七十年代末，毫米波连接器出现；
1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；
1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；
2我国射频同轴连连接器的发展：
2.1我国从五十年代开始由整机厂研制RF连接器；
2.2六十年代末组建专业工厂，开始了专业化生产；
2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，
产品标准水平低，且不能与国际通用产品对接互换；
2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和
GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;
2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器
的设计和生产与国外仍有较大差距；
3射频连接器的标准体系；
3.1美军标及其他它先进标准:
美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；
3.2IEC标准：
IEC是指导性标准，不是强制性标准，因此很少被直接应用；
4其它先进标准：
德国的DIN、英国BS,日本JIS；
这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。
这些系列产品在通信领域应用较广泛，德国的标准和产品已得到全世界的认可，但美国尚未相应标准出现。
5我国现行标准：
我国现行的通用RF同轴连接器标准分两部分：一部分时军用标准（DJB681/GJB680/GJB976及详细规范）；另一部分是民用产品标准，按IEC169-1制定的GB11313.
不论是国军标还是国标，基本上都是按照搬国外先进到的标准制订的，因此，可以说我国现行标准与国际接轨，且指标和技术水平与国际先进水平同步。
三．射频连接器基本概念及技术特点：
1.射频连接器的定义
与同轴电缆、微带线或其它射频传输线连接，以实现传输线电气连接、分离或不同类型传输线转接的原件。
属于机电一体化产品，起桥梁作用。
2.连接器的分类
1）按连接界面结构分为：
卡口式（内卡口、外卡口）：BNC
螺纹式（右旋螺纹、左螺）:L29(7/16),N,F,TNC,SMA,SMC,SSMA,SSMB
,FME,L9(1.6/5.6),7mm,3.5mm,2.4mm,K(2.92mm),1.85mm,1mm;
推入式（直插式、自锁式）：SMB,SSMB,MCX,MMCX,SMP,SMI,BMA,SAA;
法兰连接式：
2）按尺寸大小分类：
标准型：UHF,N,7/16,7mm；
小型: BNC,TNC;
超小型：SMA,SMB,SMC,MCX,BMA,SAA,3.5mm;
微型：SSMA,SSMB,MMCX, 2.4mm,K(2.92mm),1.85mm,1mm;
典型的3.5mm射频连接器示意图
射频同轴连接器的命名常以外导体的内直径来定义,3.5mm,2.4mm,1.85mm,1mm等；或者使用内导体直径和外导体内直径来定义，如7/16,1,.6/5.6等。
根据标准各射频连接器的特性要求如下表所示：
4
5。
