材料强度硬度对照表
硬度与强度还是有一定的关系的，附硬度对照表
硬度与强度还是有⼀定的关系的，附硬度对照表
硬度与强度的关系：
硬度试验是机械性能试验中最简单易⾏的⼀种试验⽅法。
为了能⽤硬度试验代替某些机械性能
试验，⽣产上需要⼀个⽐较准确的硬度和强度的换算关系。
实践证明，⾦属材料的各种硬度值
之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗⼒和继续塑
性变形抗⼒决定的，材料的强度越⾼，塑性变形抗⼒越⾼，硬度值也就越⾼。
根据德国标准DIN50150,以下是常⽤范围的钢材抗拉强度与维⽒硬度、布⽒硬度、洛⽒硬度、肖
⽒硬度的对照表：
欢迎⼤家在评论处补充你认为⽂章中有解释不对或⽋缺的部分，这样下⼀个阅读的⼈就会学到更多，你知道的正是⼤家需要的。
抗拉强度与硬度对照表
顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：洛氏硬度的测量方法有三种:1)HRA,用带金刚石的压头,负荷60公斤的测量值;2)HRC,负荷150公斤的测量值;3)HRB,用带1/16寸钢球压头,负荷100公斤的测量值.⑶维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）洛氏硬度中HRA、HRB、HRC的区别洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
因此标尺B适用相对较软的材料，而标尺C 适用较硬的材料。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
但各种材料的换算关系并不一致硬度換算公式:1.肖氏硬度(HS)=勃式硬度(BHN)/10+122.肖式硬度(HS)=洛式硬度(HRC)+153.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 硬度測定範圍: HS<100HB<500HRC<70HV<1300(80~88)HRA, (85~95) HRB, (20~70)HRC 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
硬度对照表
硬度对照表硬度对照表根据德国标准DIN50150, 以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
里氏硬度与洛氏硬度HRC 换算里氏硬度与布氏、洛氏、维氏硬度的换算误差见下表(E=210000N/mm2)里氏硬度计由于具有携带方便、操作简单、检测迅速和测量准确等特点，在世界范围的工作领域内得到了广泛应用。
由于人们的习惯和已延用多年的硬度计量标准，目前在实际进行硬度测试时，普遍使用的还是布氏、洛氏、维氏和肖氏等硬度测试方法。
里氏硬度试验方法是近20年才出现的，若完全直接使用里氏硬度试验方法进行硬度测试尚须时日。
目前为兼顾里氏硬度计的实用性和传统硬度计量标准的要求，满足硬度测试工作的需要，人们往往要把里氏硬度值转换成布氏、肖氏、洛氏和维氏等硬度值。
里氏硬度值是否能直接转换成其它硬度值，这与使用的冲击装置和被测硬度材料是有关系的，建立不同硬度值之间的转换关系，往往需要人们进行大量的工作。
常用冲击装置D/DC 的标定及测量范围：冲击装置D 、DCHRB HB 59.6-99.6\ \ 46.5-101.7\ \ 23.8-84.6 13.5-95.3\ \127-651 143-650\ 85-655 93-334 131-387 19-164 40-173 60-290 45-315HRC 17.9-68.5\ 20.4-67.1\ \ \ \ \ \ \HV 83-976\ 80-898 85-802 80-898\ \ \ \ \HSD 32.2-99.5\ \ \ \ \ \ \ \STEEL and caststeel钢和铸钢Steel 锻钢 SWT.ST 合金工具钢 Stainless steel 不锈钢GC.IRON 灰铸铁 NC.IRON 球墨铸铁 C.ALUM 铸铝合金 BRASS(黄铜) 铜锌合金BRONZE(青铜) 铜锡/铝合金COPPER 纯铜。
抗拉强度与硬度对照表
230
219
680
59.2
755
235
223
690
59.7
770
240
228
20.3
700
60.1
785
245
233
21.3
720
61
800
250
238
22.2
740
61.8
820
255
242
23.1
760
62.5
8350
260
247
24
780
63.3
850
265
252
24.8
800
64
865
270
257
25.6
820
64.7
880
275
261
26.4
840
65.3
900
280
266
27.1
860
65.9
915
285
271
27.8
880
66.4
930
290
276
28.5
900
67
950
295
280
29.2
920
67.5
965
300
285
29.8
940
68
995
310
295
31
1030
320
625
195
185
2030
610
-580
55.7
640
200
190
2070
620
-589
56.3
660

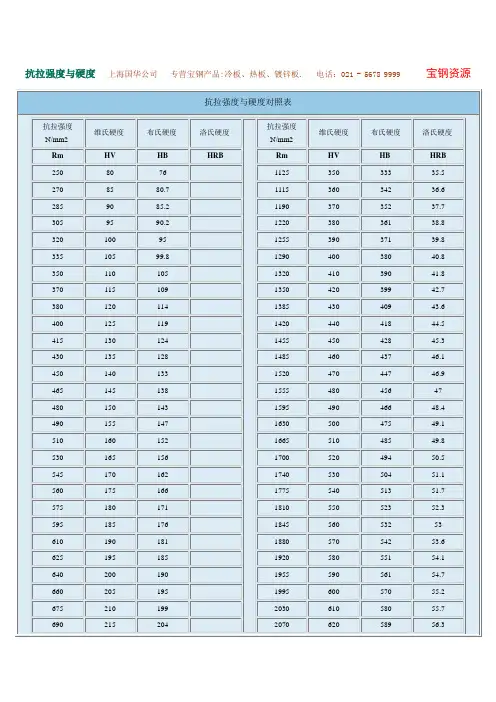

强度换算表
360
342
36.6
285
90
85.2
1190
370
352
37.7
305
95
90.2
1220
380
361
38.8
320
100
95
1255
390
371
39.8
335
105
99.8
1290
400
380
40.8
350
110
105
1320
410
390
41.8
370
115
109
1350
420
399
42.7
3 .维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。『HK=139.54•P/L2。式中：HK－努普硬度，Mpa；P－荷重，kg；L－凹坑对角线长度，mm。我国和欧洲各国采用维氏硬度，美国则采用努普硬度。兆帕（MPa）是显微硬度的法定计量单位，而kg/mm2是以前常用的硬度计算单位。它们之间的换算公式为1kg/mm2=9.80665Mpa。洛氏硬度(HRC)、布氏硬度(HB)等硬度具体区别和换算硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，即布氏硬度HB、洛氏硬度HRA，HRB，HRC、维氏硬度HV，橡胶塑料邵氏硬度HA,HD等硬度其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度Hl、肖氏硬度HS则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
材料硬度对照表
ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ－２．ｈｔｍ（第 ２／２ 页）２００７－１１－２６ １０ ：５２００８ｊｏｙ贡献 ｐｄｆ文档可能在ＷＡＰ端浏览体验不佳。建议您优先选择ＴＸＴ，或下载源文件到本机 查看。 硬度对照表 根据德国标准ＤＩＮ５０１５０，以下是常用范围的钢材抗拉强度与维氏 硬度、布氏硬度 、洛氏硬度的对照表。 如果您要查的抗拉强度＞１０００Ｎ／ｍｍ２，或者维氏硬度＞３１０ＨＶ，或 者布氏硬度＞３００ＨＢ，或者洛氏硬度＞３２ＨＲＣ，请查本表第二页 抗拉强度 维氏硬度 布 氏硬度 洛氏硬度 Ｒｍ ＨＶ ＨＢ ＨＲＣ Ｎ／ｍｍ２ ２５０ ８０ ７６．０ ２７０ ８５ ８０．７ ２８５ ９０ ８５．２ ３０５ ９５ ９０．２ ３２０ １００ ９５．０ ３３５ １０５ ９９．８ ３５０ １１０ １０５ ３７０ １１５ １０９ ３８０ １２０ １１４ ４００ １２５ １１９ ４１５ １３０ １２４ ４３０ １３５ １２８ ４５０ １４０ １３３ ４６５ １４５ １３８ ４８０ １５０ １４３ ４９０ １ ５５ １４７ ５１０ １６０ １５２ ５３０ １６５ １５６ ５４５ １７０ １６２ ５６０ １７５ １６６ ５７５ １８０ １７１ ５９５ １８５ １７６ ６１０ １９０ １８１ ６２５ １９５ １８５ ６４０ ２００ １９０ ６６０ ２０５ １９５ ６７５ ２１０ １９９ ６９０ ２１５ ２ ０４ ７０５ ２２０ ２０９ ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ．ｈｔｍ（第 １／２ 页）２００７－ １１－２６ １０：５３：１４ 硬度对照表 ７２０ ２２５ ２１４ ７４０ ２３０ ２１９ ７５５ ２３５ ２２３ ７７０ ２４０ ２２８ ２０．３ ７８５ ２４５ ２３３ ２１．３ ８００ ２５０ ２３８ ２２．２ ８２０ ２５５ ２４２ ２３．１ ８３５ ２６０ ２４７ ２４．０ ８５０ ２６５ ２５２ ２４．８ ８６５ ２ ７０ ２５７ ２５．６ ８８０ ２７５ ２６１ ２６．４ ９００ ２８０ ２６６ ２７．１ ９１５ ２８５ ２７１ ２７．８ ９３０ ２９０ ２７６ ２８．５ ９５０ ２９５ ２８０ ２９．２ ９６５ ３００ ２８５ ２９．８ ９９５ ３１０ ２９５ ３１．０ 硬度试验是机械性能 试验中最简单易行的一种试验方法。为了能 用硬度试验代替某些机械性能试验，生产 上需要一个比较准确的 硬度和强度的换算关系。 实践证明，金属材料的各种硬度值 之间，硬度值与强度值之间具 有近似的相应关系。因为硬度值是由起始塑性变形抗力 和继续塑 性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度 值也就越 高。 下面是本站根据由实验得到的经验公式制作的快速计算器，有一 定的实用价值 ，但在要求数据比较精确时，仍需要通过试验测 得。 ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ．ｈｔｍ（第 ２／２ 页）２００７－１１－２６ １０：５ ３：１４ 硬度对照表 如果您要查的抗拉强度＜＝１０００Ｎ／ｍｍ２，或者维氏硬度＜＝３１０ＨＶ， 或者布氏硬度＜＝ ３００ＨＢ，或者洛氏硬度＜＝３２ＨＲＣ，请查本表第一 页 抗拉强度 维氏硬度 布氏硬度 洛氏 硬度 Ｒｍ ＨＶ ＨＢ ＨＲＣ Ｎ／ｍｍ２ １０３０ ３２０ ３０４ ３２．２ １０６０ ３３０ ３１４ ３３．３ １０９５ ３４０ ３２３ ３ ４．４ １１２５ ３５０ ３３３ ３５．５ １１１５ ３６０ ３４２ ３６．６ １１９０ ３７０ ３５２ ３７．７ １２２０ ３８０ ３６１ ３８． ８ １２５５ ３９０ ３７１ ３９．８ １２９０ ４００ ３８０ ４０．８ １３２０ ４１０ ３９０ ４１．８ １３５０ ４２０ ３９９ ４２．７ １３８５ ４３０ ４０９ ４３．６ １４２０ ４４０ ４１８ ４４．５ １４５５ ４５０ ４２８ ４５．３ １４８５ ４６０ ４３７ ４６．１ １５ ２０ ４７０ ４４７ ４６．９ １５５５ ４８０ （４５６） ４７．７ １５９５ ４９０ （４６６） ４８．４ １６３０ ５００ （４７５） ４９． １ １６６５ ５１０ （４８５） ４９．８ １７００ ５２０ （４９４） ５０．５ １７４０ ５３０ （５０４） ５１．１ １７７５ ５４０ （５１ ３） ５１．７ １８１０ ５５０ （５２３） ５２．３ １８４５ ５６０ （５３２） ５３．０ １８８０ ５７０ （５４２） ５３．６ １９２０ ５ ８０ （５５１） ５４．１ １９５５ ５９０ （５６１） ５４．７ １９９５ ６００ （５７０） ５５．２ ２０３０ ６１０ （５８０） ５５．７ ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ－２．ｈｔｍ（第 １／２ 页）２００７－１１－２６ １０ ：５３：３３ 硬度对照表 ２０７０ ６２０ （５８９） ５６．３ ２１０５ ６３０ （５９９） ５６．８ ２１４５ ６４０ （６０８） ５７．３ ２１８０ ６５０ （６１８） ５７．８ ６６０ ５８．３ ６７０ ５８．８ ６８０ ５９．２ ６９０ ５９．７ ７００ ６０．１ ７２０ ６１．０ ７４０ ６１．８ ７６０ ６２．５ ７８０ ６３．３ ８００ ６４．０ ８２０ ６４．７ ８４０ ６５．３ ８６０ ６５．９ ８８０ ６６．４ ９００ ６７．０ ９２０ ６７．５ ９４０ ６８．０ 硬度试验是机械性能试验中最简单易 行的一种试验方法。为了能 用硬度试验代替某些机械性能试验，生产上需要一个比较 准确的 硬度和强度的换算关系。 实践证明，金属材料的各种硬度值之间，硬度值与 强度值之间具 有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑 性变 形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度 值也就越高。 下面是本 站根据由实验得到的经验公式制作的快速计算器，有一 定的实用价值，但在要求数据 比较精确时，仍需要通过试验测 得。
常用的金属材料性能及硬度对照表
68
940
---
85.6
---
76.9
93.2
84.4
75.4
---
68
67
900
---
85.0
---
76.1
92.9
83.6
74.2
---
67
66
865
---
84.5
---
75.4
92.5
82.8
73.3
---
66
65
832
739
83.9
---
74.5
92.2
81.9
72.0
---
65
64
800
785
293～321
10
A3
硬度
渗氮件正火后
<131
11
15#
<143
12
25#
<170
13
ZG25
<170
14
20CrA
<179
15
12CrNi3A
<252
16
490
217～248
590
235～269
17
2Cr12NiW1Mo1V
735
285～302
18
0Cr17Ni4Cu4Nb
590
262～302
382
362
69.9
---
54.6
79.9
58.6
41.9
1215
39
38
372
353
69.4
---
53.8
79.4
57.7
40.8
钢材抗拉强度与硬度的对照表
根据德国（一）DIN50150,以下是常用范围的钢材抗拉强度与维氏硬
度、布氏硬度、洛氏硬度的对照表。
HB有两种一种是ＨＢＳ（钢球）另一种是ＨＢＷ（硬质合金球）
用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）
表示，单位为N/mm2(MPa)。
其计算公式为：
式中：F--压入金属试样表面的试验力，N；
D--试验用钢球直径，mm；
d--压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。
布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。
布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。
举例：120HBS10/1000/30：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s
（秒）测得的布氏硬度值为120N/ mm2（MPa）。
HBS是布氏硬度的一种,现在已经不在采用,测试已经更改,HBS是钢球头,而现在均采用HBW即HB,硬质合金钢球,橡胶邵氏硬度为HA或HD,HA为软橡胶,HD为硬橡胶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
720225214- 740230219- 755235223- 77024022820.3 78524523321.3 80025023822.2 82025524223.1 83526024724.0 85026525224.8 86527025725.6 88027526126.4 90028026627.1 91528527127.8 93029027628.5 95029528029.2 96530028529.8 99531029531.0
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
