BYSOFT操作说明
Bysoft7编程流程说课讲解
（一）导入DXF文件
（一）导入DXF文件
•设定零件名称 •设定零件材料 •设定零件厚度
（一）导入DXF文件
•利用选择功能 选择待加工轮廓 •点击“从选择 ”
（一）导入DXF文件
•若提示灯 非绿色，需 引起注意， 检查轮廓是 否需要修改
（二）零件编程
•选择机床 •设定加工气体
（三）创建排版作业
•出程序，模拟加工
•此两个程序可直接被机床导入加工
结束
•谢 谢！
•此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
•
（二）零件编程
选 取 正 确 的 切 割 向 导
（二）零件编程
•检查零件编程是否 符合实际要求
（二）零件编程
•选取目录 ，设定文 件名保存
（三）创建排版作业
•设定文件名 •设定材料属性 •设定机床及气体
（三）创建排版作业
•添加料板
（三）创建排版作业
•添加零件
（三）创建排版作业
•自动排版
畅想外贸业务管理系统(Q5)使用说明书
目录1部署说明 (2)1.1部署须知 (3)服务器配置 (3)客户端配置 (3)1.2部署平台 (3)1.3部署工程 (10)1.4工程配置 (11)1.5登录 (13)1.6退出 (14)2迅速入门 (14)2.1窗口说明 (15)标题栏 (15)控制栏 (15)菜单栏 (15)控制台 (15)查问界面 (15)编写界面 (21)2.2鼠标操作 (26)单击 (26)双击 (26)拖动 (27)指向 (27)2.3常用命令 (27)新建 (27)搜寻 (27)删除 (27)改正 (27)封闭 (27)确认 (27)撤消 (27)2.4菜单命令 (27)文件 (27)功能 (27)工具 (27)窗口 (27)帮助 (28)2.5工具命令 (28)查找 (28)文件夹 (28)复制整条记录 (29)打印 (29)3系统管理 (35)3.1业务词典 (35)3.2用户管理 (36)新建组织架构 (36)新建角色 (36)3.3日记管理 (39)3.4工作流管理 (39)3.5配置中心 (40)自动编码规则 (40)用户自定义字段 (40)查问过滤设置 (41)迅速查问设置 (42)3.6数据导入导出 (43)3.7系统选项 (44)惯例 (44)启动项 (44)3.8协助功能 (44)批量导入数据 (45)3.9 SmartSearch (46)4业务流程 (47)4.1我的 Q5 (47)业务示警 (48)看板管理 (48)4.2业务流程 (49)公共客户库、业务员客户库 (50)工厂资料 (54)产品资料、产品介绍 (54)寄样管理、客户报价、外销合同 (56)月计划、周计划、工作日报 (59)5决议剖析 (61)5.1外销职工作一览表 (62)5.2客户经营状况一览表 (62)5.3产品营销状况一览表 (63)5.4邮件 - 客户根源散布 (64)6版本信息 (64)1部署说明1.1部署须知服务器配置硬件名称技术参数备注CPU XEON 双核 2.4G 以上内存4G 或更高建议 8G配合 Windows 2008 Server硬盘320G 以上 SATA 硬盘 (最好是公司级建议使用 2 块以上做 RAID硬盘 )网卡10/100M 自适应网卡或更高操作系统Windows 2008 Server1.1.2 客户端配置硬件名称技术参数备注CPU 2.1G 以上内存1G 或更高以上建议 8G配合 Windows 2008 Server 硬盘7200 转或更高 40G以上建议使用 2 块以上做 RAID网卡10/100M 自适应网卡或更高操作系统建议使用 Windows 7以上自然对 XP 也完整兼容1.2部署平台Platform主程序畅想工程帐套步骤：1.双击或右键点击翻开“ IPlatformV2010.exe ”文件，进行 Platform 主程序的部署，同时支持简体中文、繁体中文及英文在部署时期的语言，选择点击“确立”，如图1。
BYSOFT6-Byvision
to Q:\Bysoft6\Mcparam
重新安装或升级后，bysoft6.ini 须重新修改。
Bysoft6.doc
1/33
11-12-26
6.8.X
数据库升级和用户管理模块：BYDBA 对于 6.2 版本前的用户，BYDBA 的主要功能是数据库维护和升级(例如从 6.0 升级到 6.1)。升 级后的数据库不能再被老版本读取，需要用 BYDBA 进行 Update。对于 6.2 以后的用户，BYDBA 还可使用 user management 来创建新的用户名和密码。
1.9 附加命令 Extras 添加数字化仪 校准工作台 计算切割时间 运行宏程序
Digitize Calibrate tablet Cutting-time calculation... Run macro
使用数字化仪测量 校准工作台 计算切割时间 调用宏程序绘图
1.10 设置 Settings
取点模式
备注 可追回 10 次 清除重叠边
生成轮廓（将草图变成轮廓）
炸开轮廓 改变切割方向 光滑处理 改变圆的大小
பைடு நூலகம்
1.7 尺寸标注 Dimentioning
纵横直线
Linear
倾斜直线
Aligned
半径
Radius
直径
Diameter
Bysoft6.doc
线性尺寸标注 倾斜线尺寸标注 半径标注 直径标注
4/33
DBFilename=…\Bysoft6\Database
to Q:\Bysoft6\Database
PartRoot=…\Bysoft6\Partroot
to Q:\Bysoft6\Partroot
安易软件操作手册
安易软件操作手册总账第一章系统管理第一节科目代码设置一、功能与作用1. 增加、修改、删除会计科目及代码。
2. 显示会计科目及其辅助信息。
3. 打印会计科目代码对照表。
4. 开始正式使用账务系统前，应该用此功能建立好本单位使用的科目代码。
二、界面说明1. 科目代码科目代码与科目一一对应，科目代码的每一位可以是字母或数字，采用分段编码方式。
分段的个数及每段的长度在设置核算单位时确定。
例如：科目代码“”，其中第一段“111”表示一级科目代码，第二段“01”表示二级科目代码，第三段“02”表示三级科目代码。
注意：输入科目代码时必须遵守下列原则，否则系统不予接受。
输入各级科目代码的长度必须符合所定义的科目代码长度。
科目代码不能重复。
输入明细科目时，其上级科目必须已输入过。
同级科目的科目名称不能重复。
3. 科目名称即账户名称。
在此只需输入本级科目名称，而不需输入上级科目名称。
4. 分部门核算即是否对此科目下设部门账进行分类核算。
单击此栏显示‘∨’表示该科目为分部门核算科目。
此栏显示‘□’为不分部门核算的科目，记账后此科目无部门账。
分部门核算的科目要求该科目的余额和该科目下属部门的余额之和相等。
科目设成分部门核算后，一旦有了发生额或余额，就不能修改成“不分部门核算”科目，反之，如果分部门核算科目没有发生额或余额，可以将其修改成“部门核算”的科目。
所以，初始设定科目体系时，一定要规划好哪些科目分部门核算。
5. 分项目核算即是否对此科目下设项目账进行分类核算。
单击此栏显示‘∨’表示该科目为分项目核算科目。
此栏显示‘□’为不分项目核算的科目，记账后此科目无项目账。
分项目核算的科目要求该科目的余额和该科目下属项目的余额之和相等。
科目设成分项目核算后，一旦有了发生额或余额，就不能修改成“不分项目核算”科目，反之，如果分项目核算科目没有发生额或余额，可以将其修改成“项目核算”的科目。
所以，初始设定科目体系时，一定要规划好哪些科目分项目核算。
综合安保集成软件使用说明书
综合安保系统集成软件使用说明书根据系统集成软件的用户需求及实际确定的子系统集成情况，我司开发了综合安保系统集成软件平台。
以下集成软件平台的主界面，下图所示：由上图可看到，综合安保系统集成软件包括：防盗报警、监控系统、巡更系统、门禁一卡通、报表查询、系统配置等功能模块。
以下我们将系统软件的使用及步骤进行说明：系统登录在工作站上安装了“综合安保系统集成软件”后，在系统菜单上会出现“综合安保系统集成软件”文件夹。
操作系统正常启动之后，单击“开始”按钮，出现系统菜单，将鼠标移至“程序”书签单击左键后，弹出系统程序的子书签，移至“综合安保系统集成软件”文件夹后，系统会弹出“ibmssoft”文件的书签快捷方式，最后移至此书签上边单击鼠标左键，弹出系统软件的登录界面。
以下为执行后的系统登录界面，如图所示：单击用户名右边的下拉式编辑框，可选择数据库中已注册的用户列表，如图所示：将鼠标移至您所要登录的用户名，单击鼠标左键进行选定用户，然后在口令输入框中，键入当前进入系统用户的口令后，单击“确定”，若输入的用户名、口令和数据库中校验正确后进入系统，否则出现下列提示信息：系统配置管理员用户系统登录后，主界面中单击“系统配置”按钮图标，进入对系统用户进行各子系统权限的用户配置。
如图所示：进入配置界面，如下图所示：管理员在用户名和口令区输入正确的信息后，在其行内中的配置权限相应列，单击“”按钮使其变成“”，此时该配置权限列用户的权限有效，其他相关配置权限依次类推，在管理员配置完成后，单击“保存”按钮后，系统会提示您数据保存成功并退出系统配置界面；若管理员要删除某个用户时，将鼠标该行单击，此时选择该行后，其行的颜色会变成黄色，管理员将鼠标移至“删除该行”按钮单击后，系统将该用户的信息从列表中删除，但是并没有将数据库表中的记录删除，只有在管理员按下“保存”按钮后，系统才会将该用户的信息删除。
在此之后，注册用户可进行系统登录，根据其的权限进行相应的操作。
BYSOFT操作说明
B Y S O F T操作说明-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN在BYSOFT中有三大模块,分别是BYPART（创建工件）,BYWORK（排料）,DATABASE（数据管理）,见上图,分别点击以上三图标，即可将其分别打开。
在点击bypart或bywork图标左上角的图标，即可进入BYPART 或BYWORK的编辑状态。
见下图：在BYPART中可以绘图，加入激光切割条件，在BYWORK中可以排版。
在BYPART中，最重要的是靠近最右边的那一栏图标，该图标分为五部分，从上而下，分别是：1，图元属性；2，加中心点和微连接；3，设置激光切割的路径；4，设置切进切出方式和穿孔方式（引线）；5，自动加入激光切割条件。
点击该栏图标第一部分第一图标，如下图：该 Element attributes （元素属性）对话框包括如下内容：POWER（功率）：Cutting：用于正常的激光切割。
Engraving：刻蚀。
（用刻字，标记中心孔，标记定位点等）ADDITIONS（附加条件）（只有在POWER 选择Cutting时才起作用）Pulse ：（脉冲切割，一般用于切割一倍于板厚以下的小孔，一般不用于不锈钢切割）Cooling water ：（冷却水，一般不用选）Sensing OFF：（传感器关，一般不选）Processmacro 1/ Processmacro 2 ：（宏命令1/2 一般用于小件切割/小孔切割）TOOL CORRECTION （刀具补偿）OFF ：关，即不用刀具补偿。
Correction inside：向内补偿。
Correction outside：向外补偿。
Correction normal：正常补偿（即外轮廓向外，内轮廓向内，一般选此项。
）Correction inverse：反向补偿（即与正常补偿先反。
）Correction left：向左补偿。
Correction right：向右补偿。
中软ERP操作手册-基本操作
基本操作一. 帐套建立1.单击中软ERP系统执行文件图标，进入帐套选择界面：在帐套选择界面中点击按钮，进入新增帐套设置界面：栏位说明：系统ID: 输入帐套的ID号,可随意编号，但多个帐套时不可以重复。
服务器IP: 输入服务器的IP地址或者是服务器的名称。
描述: 输入此帐套的描述。
数据库: 输入帐套的数据库名称，第一个帐套一般为ERPData。
数据库帐号: 输入登录数据库的帐号。
密码: 输入登录数据库的密码。
数据库类型: 如果您的数据库为SQL SERVER 请输入1,如果是Oracle数据库请输入2。
连接最大时间：输入连接数据库的最大超时时限，以秒为单位，如果程序在指定的时限内还无法连接到数据库，则提示连接错误。
备注: 备注帐套信息。
上面各个栏位输入完成后，点击按钮退出，在帐套选择画面中就会出现刚才设置的帐套，然后就可以选中该帐套登录系统了。
如果要给帐套新建模块加上密码，可以点击，在弹出的对话框中设置一个密码，那么下次再要新建帐套、修改帐套、删除帐套时，就必须输入密码了。
中软ERP操作手册文档编号:基本操作版本:01 作者:陈林武二. 如何进入系统1.选择要登陆的帐套,单击用户验证按钮。
在弹出的窗口中输入用户名和密码,选择相关的语言码,如果不选系统将默认选取当前系统所对应的语言（语言:ZH--简体中文;ZF—繁体中文;EN—英文），然后点击【进入系统】按钮进入系统主界面。
注：如果密码3次输入错误，则系统会自动锁定该用户，该用户将不能再登入系统，必须要管理员解锁后才能再次登入。
2.系统主界面3 / 37主界面分布：主界面顶部是系统模块菜单，左边是树形展开的菜单和系统流程，顶部菜单下是常用按钮工具栏，中间区域是我的工作台和系统流程图显示区域，工作台下方是常用工具和特定功能快捷按钮，最下方是系统状态栏。
进入模块方式：系统提供了多种进入模块的方式：(1).通过展开顶部相应的菜单，选择相应的模块就可以进入到对应的模块了。
BYSOFT 中文说明

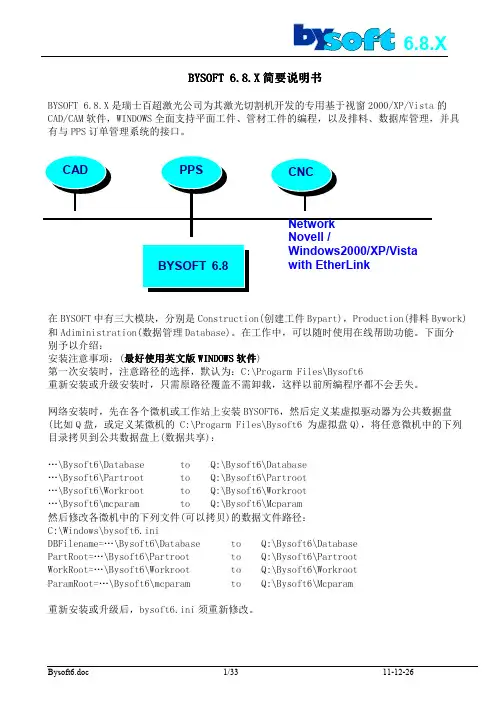

BYSOFT 6.8.X 简要说明书BYSOFT 6.8.X 是瑞士百超激光公司为其激光切割机开发的专用基于视窗2000/XP/Vista 的CAD/CAM 软件，WINDOWS 全面支持平面工件、管材工件的编程，以及排料、数据库管理，并具有与PPS 订单管理系统的接口。
在BYSOFT 中有三大模块，分别是Construction(创建工件Bypart)，Production(排料Bywork)和Adiministration(数据管理Database)。
在工作中，可以随时使用在线帮助功能。
下面分别予以介绍：安装注意事项：(最好使用英文版WINDOWS 软件)第一次安装时，注意路径的选择，默认为：C:\Progarm Files\Bysoft6重新安装或升级安装时，只需原路径覆盖不需卸载，这样以前所编程序都不会丢失。
网络安装时，先在各个微机或工作站上安装BYSOFT6，然后定义某虚拟驱动器为公共数据盘(比如Q 盘，或定义某微机的 C:\Progarm Files\Bysoft6 为虚拟盘Q)，将任意微机中的下列目录拷贝到公共数据盘上(数据共享)：…\Bysoft6\Database to Q:\Bysoft6\Database …\Bysoft6\Partroot to Q:\Bysoft6\Partroot …\Bysoft6\Workroot to Q:\Bysoft6\Workroot …\Bysoft6\mcparam to Q:\Bysoft6\Mcparam 然后修改各微机中的下列文件(可以拷贝)的数据文件路径： C:\Windows\bysoft6.iniDBFilename=…\Bysoft6\Database to Q:\Bysoft6\Database PartRoot=…\Bysoft6\Partroot to Q:\Bysoft6\Partroot WorkRoot=…\Bysoft6\Workroot to Q:\Bysoft6\Workroot ParamRoot=…\Bysoft6\mcparam to Q:\Bysoft6\Mcparam重新安装或升级后，bysoft6.ini 须重新修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在BYSOFT中有三大模块,分别是BYPART（创建工件）,BYWORK（排料）,DA TABASE（数据管理）,见上图,分别点击以上三图标，即可将其分别打开。
在点击bypart或bywork图标左上角的图标，即可进入BYPART 或BYWORK的编辑状态。
见下图：在BYPART中可以绘图，加入激光切割条件，在BYWORK中可以排版。
在BYPART中，最重要的是靠近最右边的那一栏图标，该图标分为五部分，从上而下，分别是：1，图元属性；2，加中心点和微连接；3，设置激光切割的路径；4，设置切进切出方式和穿孔方式（引线）；5，自动加入激光切割条件。
点击该栏图标第一部分第一图标，如下图：该Element attributes （元素属性）对话框包括如下内容：POWER（功率）：Cutting：用于正常的激光切割。
Engraving：刻蚀。
（用刻字，标记中心孔，标记定位点等）ADDITIONS（附加条件）（只有在POWER 选择Cutting时才起作用）Pulse ：（脉冲切割，一般用于切割一倍于板厚以下的小孔，一般不用于不锈钢切割）Cooling water ：（冷却水，一般不用选）Sensing OFF：（传感器关，一般不选）Processmacro 1/ Processmacro 2 ：（宏命令1/2 一般用于小件切割/小孔切割）TOOL CORRECTION （刀具补偿）OFF ：关，即不用刀具补偿。
Correction inside：向内补偿。
Correction outside：向外补偿。
Correction normal：正常补偿（即外轮廓向外，内轮廓向内，一般选此项。
）Correction inverse：反向补偿（即与正常补偿先反。
）Correction left：向左补偿。
Correction right：向右补偿。
完成以上的设置后，在点击第一部分的第二个图标，然后选取要加激光切割条件的工件。
重复以上的步骤，可以给一个工件的不同部分，加上不同的激光切割条件。
（如：一块工件上有许多孔，可以使有的孔是脉冲切割，有的孔是刻蚀。
）第一部分第三图标的作用是：删除上一个图标所建立的激光切割条件。
第一部分第四个图标的作用：修改第二图标建立的机关切割条件。
第二部分有三个图标：该部分用于定义点的属性。
点击第一个图标出现如下对话框：Machine command （机器命令）Microjoint：微连接（只能用在轮廓线上，点击第二图标，然后点选工件轮廓）。
Dwell：机器暂停。
Optional：选择停点。
Centre punch mark 标记中心孔（只是一个动作，与切割时先击穿切割材料不同）Shot：直接穿孔Shot（pulsed）：（脉冲脉冲）Engraved：刻蚀穿孔。
第二部分第二图标用于微连接。
第三图标用于删除微连接。
第三部分有三个图标，该部分用于定义加工顺序。
第三部分第一个图标用于自动设置激光切割路径。
设置如下：AUTOMA TIC MODEPath optimized：优化路径（一般选此项）Ramdom order：随机（一般用于厚扳）Constructing sequence：一般路径。
Adapt direction of rotation to co ：根据路径调整旋转方向。
（一般选此项）Check lowered positioning path ：检查低定位路径。
（选Lowered of corridor 时，选此项）。
Width of corridor ：低定位路径宽度Lowered positioning：应用低定位（飞行穿孔）。
完成第一个图标设置后点击第二个图标，然后选择对象，设置切割路径，设置切割路径时，分为自动和手动，一般选自动，当你认为自动设置的路径不理想时，可以手动设置。
第三部分的第三个图标用于删除以上的设置，方法为：点击图标，选择要删除对象的轮廓。
第四部分有三个图标，该部分用于定义切入线和切出线。
点击该部分的第一个图标，出现如下对话框：INITIAL CUT TYPE（切入线）Directly on the contour：直接在轮廓上冲孔切入。
（为了保证工件不被切坏，一般不选此项）Straight line at right angles on：垂直于轮廓切入。
（常选）Straight line with arc on the contour：以圆弧切入。
Straight line tangential on the：以切线切入。
Arc tangential to contour：圆弧切线切入。
（一般不选）DISTANCE：在此输入切入线的长度。
RADIUS：如果以圆弧方式切入时输入圆弧半径。
PIERCING：切入时的穿孔方式。
Normal：正常穿孔。
Without time：飞行穿孔。
Pulsed：脉冲穿孔。
END CUT TYPE（切出线）Directly on the contour：直接在轮廓上切出。
（为了保证工件不被切坏，一般不选此项）Straight line at right angles on：垂直于轮廓切出。
（常选）Straight line with arc on the contour：以圆弧切出。
Straight line tangential on the：以切线切出。
Arc tangential to contour：圆弧切线切出。
（一般不选）DISTANCE：在此输入切出线的长度。
RADIUS：如果以圆弧方式切出时输入圆弧半径。
CONTOUR TYPE：轮廓的类型Standard inside/outside：标准的内/外轮廓（外轮廓从轮廓外切入，内轮廓，从轮廓内切入）Inside/out transposed：反向内/外轮廓。
Generally inside：全部内轮廓。
Generally outside：全部外轮廓。
MANNAL MODE ：手动模式Adjust length ：自动调整切入线长度（常选）AUTOMA TIC MODE：自动模式Along the cut sequence：按加工顺序确定定位方向（选此项）。
第五部分有两个图标，该部分用于根据默认设置自动定义切割参数。
第一个图标用于删除根据默认设置自动定义切割参数。
第二个图标用于根据默认设置自动定义切割参数。
在Bypart中，可以通过特殊显示按钮来查看已经加了激光属性的项。
点击Special view options 按钮，出现如下的对话框：TECHNOLOGY（工艺）Cutting：切割Engraving：刻蚀Sensing off：传感器关Pulse：脉冲Cooling water：冷却水Correction inside：内补偿Correction outside：外补偿Correction normal：正常补偿Correction inverse：先反补偿Correction left：左补偿Correction right：右补偿Pocessmacro1：宏命令1Pocessmacro2宏命令2Lowered positionin：低定位Piercing without time ：飞行穿孔Pulsed piercing：脉冲穿孔Microjoint：微连接Dwell：暂停点Optional stop：选择停。
GEOMETRYPositioning travel：定位点（不常用）Surrounding rectangles：显示工件最大的矩形尺寸。
（不常用）End of contours：标出工件终止点。
（常用）Open contours：标出工件不闭合处。
（常用）Segment end points ：可以检验字的轮廓线是否平滑，如不平滑可用平滑命令使其平滑。
在bypart 中在Setting option 中还可以进行一些设置。
点击Setting，选options 打开对话框如下：点击General，如上图。
SCREEN OUTPUT：屏幕输出Number of decimal places for 3：命令行小数点位数是3位。
Number of decimal places for angle3：命令行角度小数点位数是3位。
CROSSHAIRSize of object selection box 8：选择框的尺寸为8。
Size of object trap box 20：捕捉框的尺寸为20。
INPUT：输入Request diameter for circle command（选择此项，在作图画圆时，输入的数值默认是直径。
）DIALOGS：对话框Display dialogue with new part：新建时打开对话框。
（常选）Alternative dialog for parts selection：选择工件时有不同对话框。
点击Additional 时如下：TOLERANCES：公差Recognizing contour 0.001：闭合轮廓精度：0.001。
Recognizing dual elements0.001：冗余精度（小于此值多条线可看作重合在一起）。
SIMULATIONCut speed：6000（切割速度：6000mm/min）Positioning speed：9000（快速走刀速度：9000mm/min）FONT OPTIONS：字体选项（指图标按钮Code field）Character height for fields：50（输入code 的字高是50）点击Object snap，选项框如下：完成此选项框即是完成了对象捕捉设置。
点击Dimensioning，出现选择框如下：GEOMETRYDistance of subsidiary line：1 （尺寸界线与实际线距离为1）。
Extending of the subsidiary line 1（尺寸界线超出尺寸线长度为1）。
Allow size ：4（箭头大小为4）。
TEXTLinear dimensional factor：1（线性尺寸放大因子为1）。
Number of decimal points：2（尺寸标注小数点位数为2）。
Text height：3（文字高度为3）。
AUTOMA TIC DIMENSIONINGDistance of dimensional line：8（自动标注时尺寸线的距离为8）Insert help geometry ：选此项插入帮助图例。
Global scaling factor：通用放大因子。
点击Drawing aid 出现选择框如下：Snap（不选用，选后鼠标按以上数值跳动）。
