精选2018-2019学年沪粤版八年级上册期末复习专项题(二)作图-(物理)
2018-2019学年沪粤版物理八年级上册期末复习专项题
专项二作图
一、光的直线传播类作图
例1：如图1所示。
AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区域。
二、直接用光的反射定律类作图
例2：通过作图表示一束太阳光沿与水平面成45°射到水平地面上，并作出其中的一条光线的反射光线。
三、确定平面镜的位置类作图
例3：一条与水平地面成60°角的入射光线如图5，若使它的反射光线与地面平行，应该怎样放置平面镜?
四、平面镜成像特点类作图
例4：S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一条光线，请在图7中画出平面镜的位置和光线SA经平面镜反射后的反射光线。
五、寻找平面镜观察范围类作图
例5：如图5，平面镜MN上方有一物体AB，试用作图回答下列问题：
①人眼在什么范围里可以看到整个物体AB在镜中的像？
②要使人眼在E点看不到镜中的像，至少应把平面镜的哪一部分遮住。
六、寻找点光源类作图
例6：如图6，在平面镜上有从某一点光源发出的两条光线射到平面镜上反射时的两条反射光线，请通过作图法找到这个发光点。
七、光的折射规律类作图
例7：李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图7所示），他用激光笔照射到了这只青蛙。
请你在图中画出李华在照射青蛙时的入射光线、折射光线和反射光线。
八、光折射时光路的可逆性类作图
例8：如图8所示是上、下表面平行的玻璃砖，一束光从空气斜射到玻璃砖的上表面，这束光从玻璃砖的下表面透射后的光路是怎样的？
九、透镜的特殊光线类作图
例9：如图9所示，AO是入射光线，OB是光通过凸透镜或凹透镜折射后的传播方向，试在图中的适当位置填上适当的光学元件，并画出主光轴的位置。
十、光反射类“黑箱”问题作图
例10：如图10所示。
请在方框内填补所需的光学元件，使其光路成立。
十一、光折射类“黑箱”问题作图
例11：实验中有时需要将一束粗平行光变成细平行光，这可以利用两块透镜的组合来解决，请在图11的方框中画出它们的组合方式，并分别写出两块透镜间的距离S跟两块透镜的焦距f1、f2的关系。
对应练习
1．在图中画出反射光线及折射光线的大致位置．
2．如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．
3．如图所示，一束光斜射到平面镜上，请画出AO的反射光线，并标明入射角、反射角的大小．
4．在图中画出：
（1）入射光线AO的反射光线，并标出反射角的角度大小；（2）大致的折射光线．
5．在图中画出入射光线AO的反射光线，标出反射角的度数，并画出折射光线的大致方向．
6．请在图中画出反射光线OB的入射光线．
7．在图中作出物体AB在平面镜中所成的像A′B′．（要求保留作图痕迹）
8．如图所示，S为点光源，在平面MN上放一小块平面镜，使入射光线SO经平面镜反射后通过P点，且入射光线路径SO跟反射光线路径OP相等，请在图上画出平面镜的位置和光路图（O在MN上）[提示：利用几何知识确定法线的位置]．
9．某发光点S所发出的两条光线经平面镜反射后形成的光线如图所示，请完成光路图并确定发光点S的位置．
10．画出图中与入射光线对应的反射光线和大致的折射光线位置．
11．如图，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中
大致作出入射光线和折射光线．
12．一束光斜射向水面上O点，产生折射和反射，其发射光线如图所示，请在图中作出此光线的入射光线和折射光线．
13．如图，请画出从光源S发出的三条光线，经透镜折射后的传播方向．
14．根据如图中经透镜折射后的光线画出入射光线．
15．完成如图光路图．
16．如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．
17．如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．
18．在如图所示的光路图中，分别填入合适的透镜．
19．如图所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线．20．在图中根据折射光线作出对应的入射光线．
21．画出下图中经透镜折射后的光线
2016-2017学年沪粤版物理八年级上册期末复习专项题专项二作图答案
1、解析：本题只需作出日光灯管两端点C、D发出的两条光线分别经过挡光板的两端点A、B的光路，如图1所示，可看出光屏上没有照亮的区域为ABHG。
2、解析：用光线表示光的传播情况，太阳光可以看成是平行光。
先画出水平面，再沿与水平成45°角画出三条入射光线表示一组平行光，即太阳光，如图2所示。
作反射光线的方法是，先过入射点作垂直反射面的法线(注：法线不是光线，应用虚线表示)，再根据反射角等于入射角在法线的另一侧画反射光线(注：反射光线一定要用箭头表示光线离开反射面)。
3、解析：从题目的条件可知，入射光线与反射光线的夹角应是60°或120°，因法线是入射光线与反射光线所成夹角的平分线，若法线的位置一经确定镜面的位置就可以找到了。
现过O点做反射光线OB，如图3所示，使∠AOB=120°，O为入射点。
再作∠AOB的平分线ON，ON为法线。
最后根据法线与镜面垂直，因此过O点作ON的垂线MM'，MM'就是平面镜的位置。
题中只要求光线“水平”射出，所以此题的作图应有两种。
一种水平向右，另一种水平向左，所以，平面镜与水平面成30°角也不是唯一的，第二种作图请同学们自己完成。
4、解析：根据平面镜成像特点可知，平面镜的位置应在像、物连线的垂直平分线上。
作法：①连结光点S和像点S′；②作SS′的垂直平分线即为平面镜的位置；与SA相交于点B；③连结S′与B，向前延伸作光线BC，则BC为入射光线SA的反射光线。
如图4所示。
5、解析：本题需根据平面成像的特点运用端点法作图：①首先根据成像的对称性作出物体AB在平面镜中的像A'B'（如图5曱）；借助像A'B'，作出过A、B射向平面镜N点的入射光线对应的反射光线NA1、NB1；同理，作出过M点的反射光线MA2、MB2，观察范围应该在光线NA1、MA2所夹的范围内。
②从像A'、B'连接眼睛E：A'E和B'E，分别与镜面相交于R、Q，（如图5乙），处于E处的人眼就是通过平面镜QR之间的部分看到平面镜中完整的像A'B'，因而至少应该遮住RQ这一部分。
6、解析：根据平面镜成像特点可知，像与物是关于平面镜对称，且所成的像点都在所有反射光线的延长线上。
所以我们可先延长两条反射光线得到像点S'，然后找到他的对称点S，该点即是点光源。
如图6所示。
同学们也可以直接运用光的反射定律作出两条反射光线的入射光线(两条入射光线相交的点)来确定光源的位置。
7、解析：因李华是在空气中用激光笔发射光线，照射到青蛙的光线应是折射光线，画图时只要注意折射角小于入射角就行（如图7所示）。
8、解析：如图8所示，光在上表面折射时，折射角r小于入射角i；在下表面折射时，入射角等于r（因为上、下表面平行），根据光路可逆原理，这时折射角应等于i，因此透射光平行于入射光，并且向左侧移了一段距离，由此可见玻璃砖对光线有侧移作用，进一步研究表明，玻璃砖越厚，侧移距离越大。
9、解析：根据透镜成像的三条特殊光线可知，当入射或折射光线平行于主光轴时，就可确定折射或入射光线的传播方向。
由以上特点，当入射光只有一条时，可添加一条与入射光线平行的辅助线，使之形成一束平行光，然后再看这束平行光经过光学元件折射后光路宽窄的变化，以区分是会聚还是发散了，若是发散，则填个凹透镜（如图9甲）；若是会聚就填个凸透镜（如图9乙）。
辅助线可加在入射光线的上方，也可以加在下方，同时将辅助线当作主光轴，这样一来就能得到两个解答。
如果同学们有兴趣，还可将辅助线与折射光线OB平行，也可再得到两个解答，不妨一试。
10解析：观察光路，光线并不是透过黑箱，而是传播方向发生了改变，所以只能填补面镜而不是透镜。
值得请注意的是双箭头的出射光线需与双箭头的入射光线对应，单箭头的出射光线需与单箭头的入射光线对应，所以，需反向延长出射光线、顺向延长入射光线使其分别相交，相交的两点就可确定平面镜的位置。
如图10所示。
11、解析：由于光线经过“黑箱”后，光线的传播方向要经过两次折射，且并没有如上例所示的双箭头和单箭头区分，所以可任意将其中的一条入射光线与一条出射光线相连，表示光折射后的传播路径，再分析折射后的光线相对入射光线来说是发散的还是会聚的，从而确定填充凸透镜还是凹透镜。
根据连接的光路，可有两种解答。
如图11所示。
根据透镜发生折射的特殊光线，两种情况中透镜间的距离S跟两块透镜的焦距f1、f2的关系分别为：S=f1+f2、S=f1―f2。
参考答案:。
期末专题训练 作图综合沪科版八级物理(上册)教用习题教用课件PPT
期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT 期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT
期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT 期末专题训练 作图综合沪科版八级物理（上册）教Байду номын сангаас用习题 教用课 件PPT
期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT 期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT
期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT 期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT
期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT 期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT
期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT 期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT
期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT 期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT
期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT 期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT
期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT 期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT
期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT 期末专题训练 作图综合沪科版八级物理（上册）教 用习题 教用课 件PPT
沪粤版物理八年级上册 期末考试试卷 习题课件 (共41张ppt)
三、作图题(本大题共3小题，共7分) 19.(1)如题19－1图所示，请作出物体AB在平面镜中所成的 像A'B'.(保留作图痕迹) 如图所示：
15.在“我是歌手”的比赛现场，吉他手弹奏电吉他时，不 断改变手指在吉他弦上的位置，如图所示，是为了改变声音 的 音调 .美妙的歌声是通过 空气 传到现场观众耳朵 的.如果把点燃的蜡烛放到音箱附近，烛焰会随着音乐跳动， 这说明声音能传递 能量 .
16.郊游时，同学们看到： ①水中的鱼； ②中午树荫下的亮斑； ③岸边树木花草在水中的“倒影”； ④自己在阳光下的影子； ⑤水底的奇石； ⑥潭清疑水浅.上述现象中，属于光的直线传播的是 ②④； 属于光的反射现象的是 ③ ；属于光的折射现象的是
二、填空题 (本大题共8小题，每空1分，共24分) 11.请根据生活中的普遍情况填写最合适的单位：一节物理 课的时间是40 min ，一位中学生身高165 cm ，一个苹 果的质量是200 g . 12.人类能听到声音的频率范围是 20 Hz到 20 000 Hz. 某种昆虫在飞行时翅膀在10 s内振动了 3 500次，人类
5.如图所示的物态变化实例中，属于熔化的是( A )
A.雪融成溪
B.气结成露 C.雾气缭绕 D.气凝成霜
6.如图所示，常温下两个烧杯，分别盛有冰块和热水，上方 分别盖有a、b玻璃片，过一会儿可明显看到( C )
A.a、b 两块玻璃上表面均有小水珠 B.a、b 两块玻璃下表面均有小水珠 C.a 块玻璃下表面，b 块玻璃上表面有小水珠 D.a 块玻璃上表面，b 块玻璃下表面有小水珠

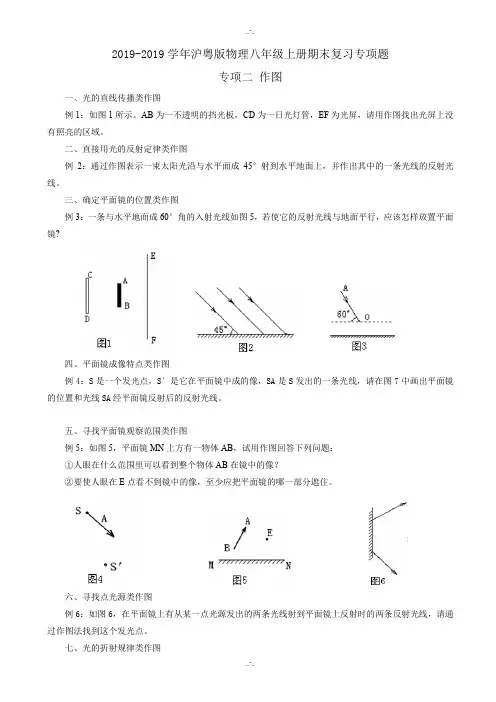

最新精选2019-2020学年沪粤版八年级上册期末复习专项题(二)作图-(物理)(精校版)
