19经纬仪平盘部分的检验与校正

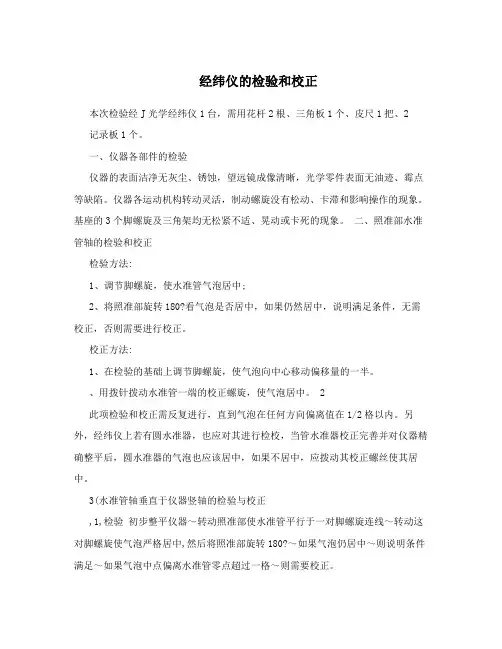

经纬仪的检验和校正
经纬仪的检验和校正本次检验经J光学经纬仪1台，需用花杆2根、三角板1个、皮尺1把、2 记录板1个。
一、仪器各部件的检验仪器的表面洁净无灰尘、锈蚀，望远镜成像清晰，光学零件表面无油迹、霉点等缺陷。
仪器各运动机构转动灵活，制动螺旋没有松动、卡滞和影响操作的现象。
基座的3个脚螺旋及三角架均无松紧不适、晃动或卡死的现象。
二、照准部水准管轴的检验和校正检验方法:1、调节脚螺旋，使水准管气泡居中;2、将照准部旋转180?看气泡是否居中，如果仍然居中，说明满足条件，无需校正，否则需要进行校正。
校正方法:1、在检验的基础上调节脚螺旋，使气泡向中心移动偏移量的一半。
、用拨针拨动水准管一端的校正螺旋，使气泡居中。
2此项检验和校正需反复进行，直到气泡在任何方向偏离值在1/2格以内。
另外，经纬仪上若有圆水准器，也应对其进行检校，当管水准器校正完善并对仪器精确整平后，圆水准器的气泡也应该居中，如果不居中，应拨动其校正螺丝使其居中。
3(水准管轴垂直于仪器竖轴的检验与校正,1,检验初步整平仪器～转动照准部使水准管平行于一对脚螺旋连线～转动这对脚螺旋使气泡严格居中,然后将照准部旋转180?～如果气泡仍居中～则说明条件满足～如果气泡中点偏离水准管零点超过一格～则需要校正。
,2,校正先转动脚螺旋～使气泡返回偏移值的一半～再用校正针拨动水准管校正螺钉～使水准管气泡居中。
如此反复检校～直至水准管旋转至任何位臵时水准管气泡偏移值都在一格以内。
4、十字丝竖丝垂直于横轴的检验与校正,1,检验用十字丝交点瞄准一清晰的点状目标P～转动望远镜微动螺旋～使竖丝上、下移动～如果P点始终不离开竖丝～则说明该条件满足～否则需要校正。
accident occurs, the direct punishment 500-1000, who is directly responsible for the accident responsibility, give notice of criticism and 50-100 economic sanctions against them. (4) to conceal the accident, reported without undue delay or false, to inform the administrative leadership of the criticism, resulting in serious consequences, the pursuit of leadership, along with 500-1000 punishment. (5) significant near miss should be attempted as the case of responsible for the accident and construction team injuries accident penalty provisions, mutatis mutandis. Eight, should perform in the construction standards and specifications, serial number a 1 GB3323-2005 steel fusion welded butt joints, welding engineering-Ray lighting and quality rating of 2 GB11345-89 steel welds manual methods of ultrasonic inspection and testing results for grade 3 GB50236-2002 industrial pipe welding engineering code for construction and acceptance of field equipment 4 HGJ222-92 technical specification for welding of aluminium and itsalloys 5 low temperature steel welding procedure 6 SH3525-2004 petrochemical JB/ T4708-2000 of welding procedure qualification forsteel pressure vessels 7 JB/4709-2000 8 JB4730-2005 pressure vesselwelding procedures of steel pressure vessel NDT 9 JB/T4744-2000 steel pressure vessel products mechanical properties test of welded plate II, mechanical equipment installation engineering 1 GB150-98 2 GB50128-2005 vertical cylindrical steel pressure vessel steel welding specification for construction and acceptance of oil tank 3 JB/ T4735-1997 steel welded atmospheric pressure vessel 4 GB50231-2009 mechanical equipment installationP P图9-1 十字丝竖丝垂直于横轴的检验,2,校正旋下十字丝环护罩～用小螺丝旋具松开十字丝外环的4个固定螺钉～转动十字丝环～使望远镜上、下微动时～P点始终在竖丝上移动为止～最后旋紧十字丝外环固定螺钉。
经纬仪的检验和校正
第四步（80分钟）实训：练习，巩固知识。
在规定时间内完成测量作业。
巡堂，帮助有疑问的同学解决相应问题。
实训通过实操训练巩固练习并掌握绘图工具使用及操作技巧内容讲解第一步（ 10 分钟）情境引入新授内容：回顾上一节课的主要内容。
歌唱“我和我的祖国”。
引入新课“竖直角测量的原理和实施”第二步（60分钟）讲授新课内容：经纬仪是由英国机械师西森(Sisson)约于1730年首先研制的，后经改进成型，正式用于英国大地测量中。
1904年，德国开始生产玻璃度盘经纬仪。
随着电子技术的发展，60年代出现了电子经纬仪。
在此基础上，70年代制成电子速测仪。
经纬仪根据度盘刻度和读数方式的不同，分为电子经纬仪和光学经纬仪。
目前我国主要使用光学经纬仪和电子经纬仪，游标经纬仪早已淘汰。
按精度分为精密经纬仪和普通经纬仪;按读数设备可分为光学经纬仪和游标经纬仪;按轴系构造分为复测经纬仪和方向经纬仪。
此外，有可自动按编码穿孔记录度盘读数的编码度盘经纬仪;可连续自动瞄准空中目标的自动跟踪经纬仪;利用陀螺定向原理迅速独立测定地面点方位的陀螺经纬仪和激光经纬仪;具有经纬仪、子午仪和天顶仪三种作用的供天文观测的全能经纬仪;将摄影机与经纬仪结合一起供地面摄影测量用的摄影经纬仪等。
第三步（10分钟）思考与讨论：我们已经知道经纬仪可以测量水平角和竖直角，但是实际工作怎么测竖直角测量的原理和实施？具体有什么限制和要求呢？这个就是我们今天要学习的内容。
第四步（80分钟）实训：课程总结：这节课程主要学习了竖直角测量的原理和实施的基本知识。
练习：巩固知识。
在规定时间内完成测量作业。
效果分析与改进措施一、单项选择题(在每小题的多个选项中，只有一个选项是符合题目要求的,请将正确选项前的字母写在题后的括号内。
每小题1分,共20分)1.在进行沟通时,影响沟通并使双方产生不信任感的行为是（）。
A. 双眼注视对方B. 全神贯注倾听C. 倾听中特别注意对方的弦外音D. 言语简单明确E. 及时评论对方所谈内容2.阻塞性肺气肿患者胸廓呈（）。
[说明]经纬仪的检验与校正的步骤
![[说明]经纬仪的检验与校正的步骤](https://img.taocdn.com/s3/m/61c8497c571252d380eb6294dd88d0d233d43c69.png)
经纬仪的检验与校正的步骤经纬仪的检验与校正的步骤步骤简要1、照准部水准管的检校（1）检验方法：将经纬仪大致整平后，转动照准部，使水准管平行于任意两个基座螺旋A、B的连线，调节这两个基座螺旋A、B，严格使水准管气泡居中。
将照准部旋转180°，若气泡仍然居中，则说明水准管轴与竖轴相垂直，满足条件，若气泡偏离则需要校正。
（2）校正方法调节水准管上下两个校正螺旋，一松一紧，先松后紧，使气泡退回偏离量的一半。
仍然调节这两个基座螺旋A、B，使气泡居中。
反复进行上述两步工作，直到水准管气泡在各方向的偏离量均不超过半格为止。
2、十字丝竖丝的检校（1）检验方法安置仪器后，在距离仪器10米左右寻找一明显、固定的目标点，转动照准部与望远镜，使十字丝中心的交点与目标点相切后，制动照准部与望远镜，旋转竖直微动螺旋，使目标点运动到纵丝一端，若该点偏离纵丝则需要校正。
（2）校正方法旋开十字丝环外护盖，松开四个十字丝固定螺丝（见图2-6-2），转动十字丝分划板，使纵丝和目标点相切，拧紧十字丝固定螺丝即可。
3、视准轴的检验与校正（1）检验方法选一约100米长的平坦场地，中间安置经纬仪，场地一端插测钎，一端横放一尺。
两处应与仪器同高。
盘左瞄准测钎，将照准部制动。
倒转望远镜瞄准尺子，并读取纵丝在尺上切取的读数B1。
盘右瞄准测钎，将照准部制动。
倒转望远镜瞄准尺子，并读取纵丝在尺上切取的读数B2。
若B1与B2读数相同，则说明视准轴与横轴垂直，否则需要校正。
（2）校正方法计算出正确的B值，即B=B2－(B2－B1)/4。
旋开十字丝环外盖。
稍许松开十字丝上下校正螺丝，将左右校正螺丝一松一紧，先松后紧，使望远镜十字丝竖丝对准正确的B值。
旋紧十字丝上下校正螺丝，盖上十字丝环外盖。
重复检验与校正步骤，直至为止（式中S为尺仪距）。
4、横轴的检验与校正（1）检验方法在一距高墙30米远处安置经纬仪，在墙上与经纬仪同高的位置上，水平安置一根尺子。
经纬仪使用-校正.
V
OSET
V SET1
TILE
V SET2
TILE
SET
Power OFF
六、光学对点器的检验与校正
检验： 1、严格对中整平，使中心标记成像于分划板中心 圆的中心 2、沿竖轴转动仪器180°，如果中心标记仍在圆 圈的中心就无需校正，否则需校正。
六、光学对点器的检验与校正
校正： 1、逆时针方向旋转取下校正螺钉保护盖，用校正针调 整四个螺钉，使中心标记朝中心圆方向移动，移动距离为 偏离量的1/2。
经纬仪使用 ---检验与校正
校正指导
校正指导
1、当通过望远镜观察时首先要调整好望远镜，一定 要确切调焦，以消除视差。
2、校正应该按项目顺序进行，因为每个校正项目都 是根据上一个项目进行的，以错误的程序进行校正均会 影像到以前的校正。
3、校正完毕，紧好螺丝，紧螺丝的力量大小要均匀， 不要太紧，否则会损坏螺纹。
校正： 1、取下十字丝环的护罩（保护盖），将会看到转动目镜头，使十 字丝的竖丝和A点重合，再把松开的四个螺钉紧好。
3、观察A点沿竖丝移动时，有无横向偏离，如无则校 正结束。
四、仪器视准轴的检校
检验： 1、在仪器的前后距仪器大约50米处放置一明显目标A、B。 2、瞄准目标A 3、旋转垂直制微动手轮绕水平轴转动望远镜180°，使 望远镜对准相反方向。 4、瞄准距A点距离相等的目标B 5、旋转水平制微动手轮，使仪器转动180°，瞄准目标A， 然后锁紧。 6、旋转垂直制微动手轮，再使望远镜转过180°，瞄准 目标C，则C点应与目标B点重合。 7、如果不重合，需校正
2、用脚螺旋使中心标记移至中心园内。 3、转动仪器180°，观察中心标记若处于中心圆的中 心，则表明校正完毕，否则重复以上步骤。
经纬仪的检验与校正

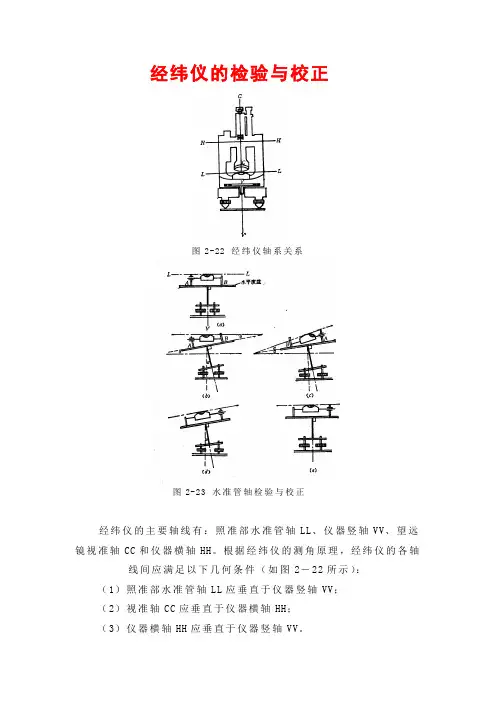

经纬仪的检验与校正图2-22 经纬仪轴系关系图2-23 水准管轴检验与校正经纬仪的主要轴线有：照准部水准管轴LL、仪器竖轴VV、望远镜视准轴CC和仪器横轴HH。
根据经纬仪的测角原理，经纬仪的各轴线间应满足以下几何条件（如图2－22所示）：（1）照准部水准管轴LL应垂直于仪器竖轴VV；（2）视准轴CC应垂直于仪器横轴HH；（3）仪器横轴HH应垂直于仪器竖轴VV。
（4）经纬仪望远镜十字丝竖丝应垂直于横轴HH经纬仪各轴线或部件间的上述关系，在使用过程中会经常发生变化，因此在使用经纬仪前应对经纬仪的轴线关系进行上述有关进行检验，必要时还应进行校正。
（一）照准部水准管轴应垂直于仪器竖轴的检验和校正照准部水准管轴不垂直于仪器竖轴时，表现在难以整平仪器。
此时水平度盘也就不水平，势必影响测角精度。
检验方法：用圆水准器首先将仪器大致整平，转动照准部，使水准管平行于一对脚螺旋的连线，调节脚螺旋使水准管气泡居中。
再转动照准部180º，若气泡仍居中，说明此条件成立。
反之，若气泡的偏离量超过一格，则应进行校正。
校正方法：设水准管轴水平，竖轴倾斜并与铅垂线间的夹角为α（即水准管轴与水平度盘面之间的夹角为α），如图2－23b所示。
转动照准部180”，坚轴位置不变，水准管轴与水平度盘面之间的夹角仍为α，但水准管轴不再水平，而与水平线间的夹角为2α（图2－23c），并通过气泡偏离水准管零点的格数反映出来。
校正时，先用校正针拨动水准管校正螺丝，升高或降低水准管一端，使气泡退回偏离量的一半（图2－23d。
），再通过调节脚螺旋使气泡居中（图2－23e）。
这时，照准部水准管轴与仪器竖轴就垂直。
此项检验与校正须反复进行，直至满足要求。
（二）十字丝竖丝垂直于仪器横轴的检验图2-24 十字丝校正检验方法：用十字丝交点精确瞄准远处一清晰目标P。
旋紧照准部制动螺旋和望远镜制动螺旋，转动望远镜微动螺旋，如果P点不离开竖丝则条件满足。
否则须校正（图2－24）。
经纬仪的检验和校正
经纬仪的检验和校正本次检验经J光学经纬仪1台，需用花杆2根、三角板1个、皮尺1把、2记录板1个。
一、仪器各部件的检验仪器的表面洁净无灰尘、锈蚀，望远镜成像清晰，光学零件表面无油迹、霉点等缺陷。
仪器各运动机构转动灵活，制动螺旋没有松动、卡滞和影响操作的现象。
基座的3个脚螺旋及三角架均无松紧不适、晃动或卡死的现象。
二、照准部水准管轴的检验和校正检验方法：1、调节脚螺旋，使水准管气泡居中；2、将照准部旋转180°看气泡是否居中，如果仍然居中，说明满足条件，无需校正，否则需要进行校正。
校正方法：1、在检验的基础上调节脚螺旋，使气泡向中心移动偏移量的一半。
2、用拨针拨动水准管一端的校正螺旋，使气泡居中。
此项检验和校正需反复进行，直到气泡在任何方向偏离值在1/2格以内。
另外，经纬仪上若有圆水准器，也应对其进行检校，当管水准器校正完善并对仪器精确整平后，圆水准器的气泡也应该居中，如果不居中，应拨动其校正螺丝使其居中。
3．水准管轴垂直于仪器竖轴的检验与校正（1）检验初步整平仪器，转动照准部使水准管平行于一对脚螺旋连线，转动这对脚螺旋使气泡严格居中；然后将照准部旋转180˚，如果气泡仍居中，则说明条件满足，如果气泡中点偏离水准管零点超过一格，则需要校正。
（2）校正先转动脚螺旋，使气泡返回偏移值的一半，再用校正针拨动水准管校正螺钉，使水准管气泡居中。
如此反复检校，直至水准管旋转至任何位置时水准管气泡偏移值都在一格以内。
4、十字丝竖丝垂直于横轴的检验与校正（1）检验 用十字丝交点瞄准一清晰的点状目标P ，转动望远镜微动螺旋，使竖丝上、下移动，如果P 点始终不离开竖丝，则说明该条件满足，否则需要校正。
（2）校正 旋下十字丝环护罩，用小螺丝旋具松开十字丝外环的4个固定螺钉，转动十字丝环，使望远镜上、下微动时，P 点始终在竖丝上移动为止，最后旋紧十字丝外环固定螺钉。
检验结果：用脚螺旋使照准部水准管气泡居中后，将经纬仪的照准部旋转180度，照准部水准管气泡偏离不到1格，因此不需校正。
3.2 光学经纬仪平盘部分的检验和校正
1、经纬仪的轴线及其应满足的关系（1) 经纬仪的轴线如图3-2-1，经纬仪有四条主要轴线，分别是：视准轴（CC）；横轴（HH）；管水准器轴（LL）；竖轴（VV）。
图3-2-1 经纬仪的主要轴线（2) 经纬仪的轴线应满足的关系在水平角测量中,要求经纬仪的水平度盘处于水平位置,水平度盘的中心位于测站点铅垂线上,望远镜转动应形成一个竖直面。
因此经纬仪的主要轴系应满足下例几何条件。
①照准部水准管轴垂直于仪器的竖轴（LL⊥VV）②视准轴垂直于横轴（CC ⊥HH）③横轴垂直于竖轴（HH ⊥VV）④望远镜十字丝应垂直于横轴HH一般仪器出厂时以上条件都能满足，但由于搬运或长期使用中受到碰撞、震动后，各项条件发生一些变化，因此在使用仪器前需进行必要的检验和校正。
2、经纬仪的检验和校正（1）照准部水准管轴应垂直于仪器的竖轴①检验：先整平仪器，照准部水准管平行于任意一对脚螺旋，转动该对角螺旋使气泡居中，再将照准部旋转180°，若气泡仍居中，说明此条件满足，否则需要校正。
如图3-2-2（a）（b）。
图3-2-2 水准管轴垂直于竖轴检验与校正②校正：用校正针拨动水准管一端的校正螺丝，先松一个后紧一个，使气泡退回偏离格数的一半，再转动脚螺旋使气泡居中。
重复检验校正，直到期水准管在任何位置时气泡偏离量都在一格以内。
如图3-2-2（c）（d）。
（2）十字丝竖丝应垂直于横轴①检验：用十字丝竖丝一端瞄准细小点状目标转动望远镜微动螺旋，使其移至竖丝另一端，若目标点始终在竖丝上移动，说明此条件满足，否则需要校正。
如图3-2-3所示。
图3-2-3 十字丝竖丝垂直于横轴的检验与校正②校正：旋下十字丝分划板护罩，用小改锥松开十字丝分划板的固定螺丝，微微转动十字丝分划板，使竖丝端点至点状目标的间隔减小一半，再返转到起始端点。
生复上述检验校正，直到无显著误差为止，最后将固定螺丝拧紧。
（3）视准轴应垂直于横轴①检验：在平坦场地选择相距100m的A、B两点，仪器安置在两点中间的O 点，在A点设置和经纬仪同高的点标志（或在墙上设同高的点标志），在B点设一根水平尺，该尺与仪器同高且与OB垂直。
经纬仪的检验和校正
经纬仪的检验和校正经纬仪应满足的条件根据观测水平角的原理，要测出水平角的准确数值，经纬仪的水平度盘必须处于水平位置；望远镜上下转动时，其视准轴所旋转的视准面应为一垂直平面。
为了保证上述要求，经纬仪各轴线之间要满足下列三项几何条件（图4-228）：图4-228 经纬仪各轴线间几何条件1．上盘上的水准管轴垂直于竖轴（仪器旋转轴）；2．视准轴垂直于水平轴（即望远镜旋转轴或横轴）；3．水平轴垂直于竖轴。
在测量工作中，常需要用十字丝的竖丝来瞄准标杆。
因此还要满足竖丝应垂直于望远镜的旋转轴这项条件。
但此项检验与校正应在二、三两项之间进行，以免影响主要条件的满足。
经纬仪的检验与校正1．上盘水准管轴应垂直于竖轴检验：将仪器大致置平，使上盘水准管和任意两脚螺旋平行，调整脚螺旋，使气泡居中。
然后将上盘旋转180°（可利用度盘读数），若气泡仍然居中，则表示条件满足，否则应进行校正。
校正：用校正针拨动水准管校正螺丝，使水准管的一端抬高或降低，让气泡退回偏离中点的一半，另一半调整脚螺旋使其居中。
此项检验须反复进行，直至水准管不论轮到任何方向，气泡偏离中央不超过半格为止。
为了便于仪器整平，有的仪器上装有圆水准器。
圆水准器的校正可根据已校正好的水准管进行，即利用水准管将仪器置平，拨动圆水准器校正螺丝（一松一紧），使气泡居中。
圆水准器亦可单独进行校正，其方法见水准仪的检验与校正。
2．十字丝的竖丝应垂直于横轴检验：将仪器安平，使望远镜十字丝交点对准远方一点目标，旋紧度盘制动螺旋（如为游标经纬仪，则旋紧游标盘及度盘制动螺旋），然后旋转望远镜微动螺旋，使其上下微动，若该点始终都在竖丝上移动，则表示条件满足。
如果偏离竖丝（图4-229），说明竖丝不垂直于横轴。
图4-229 十字丝检验校正：松开十字丝的两相邻校正螺丝，并转动十字丝环使满足条件。
校正好以后，将松动的螺丝旋紧。
由于各种仪器望远镜目镜整套的结构各不相同，故校正方法亦稍有差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
经纬仪平盘部分的检验与校正
一、经纬仪的主要轴线及其关系
从测角原理可知，经纬仪的主要轴线有视准轴ＣＣ、横轴ＨＨ、竖轴ＶＶ、水准管轴ＬＬ，此外望远
镜还有十字丝，如3-20。
这些轴线应满足以下关系：
ＣＣ⊥ＨＨ
ＨＨ⊥ＶＶ
ＶＶ⊥ＬＬ
十字丝竖丝竖直。
此外，为了用光学对中器进行精确对中，要求光学对中器的视准轴应与仪器的竖轴重合。
由于仪器长期在野外使用，其轴线关系可能被破坏，从而产生测量误差。
因此，在正式作业前应对经纬仪进行检验和校正，使之满足要求。
现介绍经纬仪平盘部分的各项检验校正方法。
二、经纬仪平盘部分的各项检验校正
（一）照准部水准管轴应垂直于竖轴（ＬＬ⊥ＶＶ）
1、检验方法
将仪器大致整平，使照部水准管平行于一对脚螺旋的连线，转动这两个脚螺旋使水准管气泡居中。
然后转动照准部180°，若气泡居中，说明条件满足。
若气泡偏离超过一格，应进行校正。
2、校正方法
如3-21（a）所示，当水准管气泡居中，水准管轴水平，竖轴倾斜，坚轴与铅垂线之夹角为α。
当转动照准部180º时，基座和竖轴位置不变，但气泡不居中，此时水准管轴与水平线的夹角为2α，反映为
气泡偏离中心的格值，如3-21（b）所示。
用校正针拨动水准管校正螺丝，使气泡返回偏离量的一半，
即α，这时水准管轴就垂直于竖轴，见3-21（c），再用脚螺旋使水准管气泡居中，如3-21（d）所示。
这时，水准管轴水平，坚轴铅垂。
此项检验校正要反复进行，直至照准部处于任何位置，气泡偏离中心不大于一格为止。
（二）十字丝竖丝应垂直于仪器横轴
1、检验方法
用十字丝中点瞄准一个明细点P，然后转动望远镜微动螺旋，使望远镜上下移动，若P点沿竖丝移动，
则满足条件，否则需要校正。
见3-22。
2、校正方法
转动十字丝分划板（同第二章水准仪十字丝校正）
（三）视准轴应垂直于横轴的检校（ＣＣ⊥ＨＨ）
1、检验方法
（1）选择一平坦场地，如3-23所示，A、B两点相距约60～100m，置仪器于中点O，在A点立一
标志，在B点与O B垂直的方向横置一有毫米分划的尺子，并使A点标志和B点尺子大致与仪器同高。
（2）盘左位置瞄准A点，锁定水平制动螺旋，纵转望远镜在B点尺子上读数B1，如3-23（a）。
（3）盘右在瞄准A点，锁定水平制动螺旋，纵转望远镜在B点尺子上读数B2，如3-23（b）。
若两数相等，则条件满足，否则需要校正。
2、校正方法
从3-23（b）中看出，在尺上定出B3点，使B2B3=1⁄4B1B2，则O B3垂直于仪器横轴。
用校正针拨动左右两个十字丝校正螺丝如3-24，一松一紧，移动十字丝交点与B3重合即可，这项检校也需反复进行。
（四）横轴垂直于竖轴的检校（ＨＨ⊥ＶＶ）
1、检验方法
在距墙约20～30m处安置经纬仪，用盘左位置瞄准墙上仰角大于30°的高处目标P，如3-25所示，然后望远镜大致置平，在墙上标出十字丝交点P1盘右同法标出P2，若P1、P2重合，说明条件满足，否则需要校正。
2、校正方法
用望远镜瞄准P1P2直线的中点P M然后抬高望远镜使十字丝交点移动到点P′，由于i角的影响，P′与P不重合。
校正时应打开支架护盖，放松支架内的校正螺丝，使横轴一端升高或降低，直至十字丝交点对准P点。
注意：由于经纬仪横轴密封在支架内，该项校正应由专业维修人员进行。
（五）光学对中器的检验校正
光学对中器是由目镜、分划板、物镜和直角棱镜组成，如3-26所示。
分划板刻划圈中心与物镜光心的连线是对中器的视准轴。
光学对中器的视准轴应与仪器的竖轴重合，否则会产生对中误差。
1、检验方法
安置仪器，整平，然后在仪器下方地面上放一白纸板，将光学对中器分划圈中心（或十字丝中心）投
影到白纸板上，见3-26（a）所示，并绘制中心点P。
转动照准部180°观察P点是否偏离分划圈中心（或十字丝中心），若不偏离，则条件满足，否则需校正。
2、校正方法
在纸板上确定出分划圈中心（十字丝中心）与P点连线的中点p″。
拨动光学对中器校正螺丝，使P
点移至p″即可，如3-26（b）。
