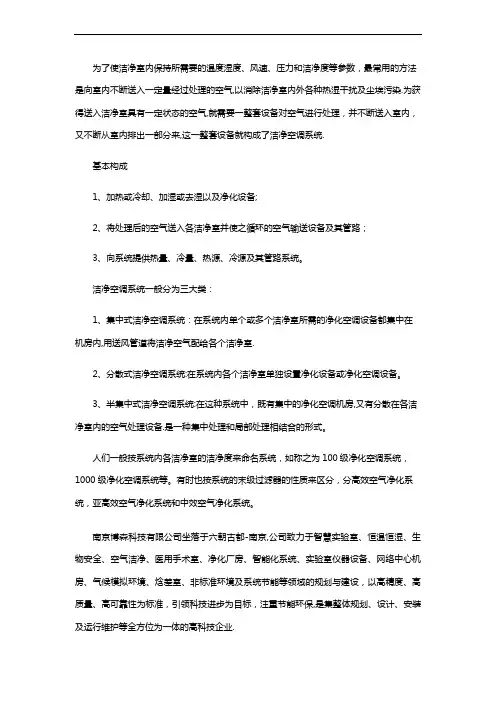

为了使洁净室内保持所需要的温度湿度、风速、压力和洁净度等参数，最常用的方法是向室内不断送入一定量经过处理的空气,以消除洁净室内外各种热湿干扰及尘埃污染.为获得送入洁净室具有一定状态的空气,就需要一整套设备对空气进行处理，并不断送入室内，又不断从室内排出一部分来,这一整套设备就构成了洁净空调系统.基本构成1、加热或冷却、加湿或去湿以及净化设备;2、将处理后的空气送入各洁净室并使之循环的空气输送设备及其管路；3、向系统提供热量、冷量、热源、冷源及其管路系统。
洁净空调系统一般分为三大类：1、集中式洁净空调系统：在系统内单个或多个洁净室所需的净化空调设备都集中在机房内,用送风管道将洁净空气配给各个洁净室.2、分散式洁净空调系统:在系统内各个洁净室单独设置净化设备或净化空调设备。
3、半集中式洁净空调系统:在这种系统中，既有集中的净化空调机房,又有分散在各洁净室内的空气处理设备.是一种集中处理和局部处理相结合的形式。
人们一般按系统内各洁净室的洁净度来命名系统，如称之为100级净化空调系统，1000级净化空调系统等。
有时也按系统的末级过滤器的性质来区分，分高效空气净化系统，亚高效空气净化系统和中效空气净化系统。
南京博森科技有限公司坐落于六朝古都-南京,公司致力于智慧实验室、恒温恒湿、生物安全、空气洁净、医用手术室、净化厂房、智能化系统、实验室仪器设备、网络中心机房、气候模拟环境、焓差室、非标准环境及系统节能等领域的规划与建设，以高精度、高质量、高可靠性为标准，引领科技进步为目标，注重节能环保,是集整体规划、设计、安装及运行维护等全方位为一体的高科技企业.公司拥有由教授、高级工程师、工程师、技术人员等组成的技术研发、专业设计及工程技术团队，在精度控制、自动化控制等领域领先业界，且拥有具备一级、二级建造师资格的施工管理团队，炼就了一支技术精湛、作风过硬的施工队伍，在长期的实践中积累了丰富的设计、施工经验.〉环境系统：整体实验室系统规划与建设恒温恒湿系统规划与建设生物安全系统规划与建设空气洁净系统规划与建设医院手术室规划与建设洁净厂房规划与建设智能化系统规划与建设仪器设备规划配置网络中心机房系统规划与建设气候模拟环境系统规划与建设非标准环境系统规划与建设（高温、高湿、低温、低湿）系统节能规划与建设>系统设计专业划分：电气及智能化空气调节及净化装饰、装修通风控制及环保处理生物安全及实验室环境安全防火、防腐、降噪、减震及屏蔽特种气体、压缩空气输送系统软水及纯水输送系统实验室家具及通风柜实验室废水、废气、废液处理协同敬业>真诚合作、恪尽职守、终身学习、开拓创新诚信服务>信守承诺、客户至上、一丝不苟、铸造品牌以人为本〉创造利润、实现自我、健康生活、回报社会追求卓越>永不满足、打造经典、做精做强、尽善尽美智慧实验室是以物联网技术为核心，利用新一代信息技术提供一个全面的智能感知实验环境和综合信息服务服务平台，实现实验室的智能化、安全化、可视化管理,资源的互联、人员的互动协作以及开放实验室设备资源、科研资源的高度信息化共享。
洁净室压差基础知识、各规范对压差的要求SICOLAB

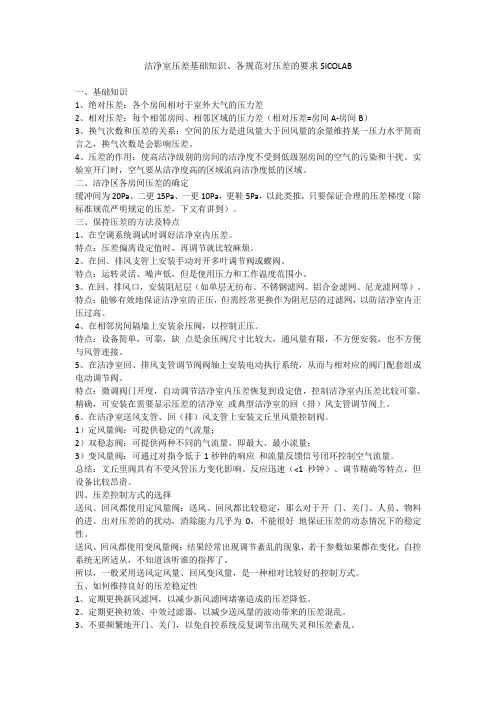

洁净室压差基础知识、各规范对压差的要求SICOLAB一、基础知识1、绝对压差：各个房间相对于室外大气的压力差2、相对压差：每个相邻房间、相邻区域的压力差（相对压差=房间A-房间B）3、换气次数和压差的关系：空间的压力是进风量大于回风量的余量维持某一压力水平简而言之，换气次数是会影响压差。
4、压差的作用：使高洁净级别的房间的洁净度不受到低级别房间的空气的污染和干扰。
实验室开门时，空气要从洁净度高的区域流向洁净度低的区域。
二、洁净区各房间压差的确定缓冲间为20Pa、二更15Pa、一更10Pa，更鞋5Pa，以此类推，只要保证合理的压差梯度（除标准规范严明规定的压差，下文有讲到）。
三、保持压差的方法及特点1、在空调系统调试时调好洁净室内压差。
特点：压差偏离设定值时，再调节就比较麻烦。
2、在回、排风支管上安装手动对开多叶调节阀或蝶阀。
特点：运转灵活、噪声低，但是使用压力和工作温度范围小。
3、在回、排风口，安装阻尼层（如单层无纺布、不锈钢滤网、铝合金滤网、尼龙滤网等）。
特点：能够有效地保证洁净室的正压，但需经常更换作为阻尼层的过滤网，以防洁净室内正压过高。
4、在相邻房间隔墙上安装余压阀，以控制正压。
特点：设备简单，可靠，缺点是余压阀尺寸比较大，通风量有限，不方便安装，也不方便与风管连接。
5、在洁净室回、排风支管调节阀阀轴上安装电动执行系统，从而与相对应的阀门配套组成电动调节阀。
特点：微调阀门开度，自动调节洁净室内压差恢复到设定值，控制洁净室内压差比较可靠、精确，可安装在需要显示压差的洁净室或典型洁净室的回（排）风支管调节阀上。
6、在洁净室送风支管、回（排）风支管上安装文丘里风量控制阀。
1）定风量阀：可提供稳定的气流量；2）双稳态阀：可提供两种不同的气流量，即最大、最小流量；3）变风量阀：可通过对指令低于1秒钟的响应和流量反馈信号闭环控制空气流量。
总结：文丘里阀具有不受风管压力变化影响、反应迅速（<1秒钟）、调节精确等特点，但设备比较昂贵。
生物安全实验室空调净化系统要求SICOLAB
生物安全实验室空调净化系统要求SICOLAB
1、生物安全实验室空调净化系统的划分应根据操作对象的危害程度、平面布置等情况经技术经济比较后确定，并应采取有效措施避免污染和交叉污染。
空调净化系统的划分应有利于实验室消毒灭菌、自动控制系统的设置和节能运行。
｜喜格
2、生物安全实验室空调净化系统的设计应考虑各种设备的热湿负荷。
3、生物安全实验室送、排风系统的设计应考虑所用生物安全柜、动物隔离设备等的使用条件。
4、二级生物安全实验室中的a类和b1类实验室可采用带循环风的空调系统。
二级生物安全实验室中的b2类实验室宜采用全新风系统，防护区的排风应根据风险评估来确定是否需经高效空气过滤器过滤后排出。
5、三级和四级生物安全实验室应果用全新风系统。
6、送风、排风支管和排风机前应安装耐腐蚀的密闭阀，阀门严密性应与所在管道严密性要求相适应。
｜喜格
7、防护区内不应安装普通的风机盘管机组或房间空调器。
8、防护区应能对排风高效空气过滤器进行原位消毒和检漏。
四级生物安全实验室防护区应能对送风高效空气过滤器进行原位消每和检漏。
10、生物安全实验室的防护区宜临近空调机房。
11、生物安全实验室空调净化系统和高效排风系统所用风机应选用风压变化较大时风量变化较小的类型。
医院净化手术室的空气调节与空气净化技术
医院净化手术室的空气调节与空气净化技术一、洁净手术室的空气净化技术洁净手术室的空气净化系统可严格控制室内温湿度及气流分布，清除悬浮于空气中的微粒及有害气体，使室外有害粒子在入室前得到有效的控制和阻止，为洁净手术部创造安全洁净的环境。
空调系统采用初、中、高效三级空气过滤装置，还包括加压风机，空气加温器，空气处理器，回风口与送风口以及各种管道部分。
设置在新风口及混合段后的初效过滤器即第一级空气过滤器，其对空气中N5um的微粒滤除率在50%以上。
设置在系统正压段的中效过滤器即第二级空气过滤器，对手术间回流空气中21Unl的微粒滤除率在50%以上。
设置在送风口或送风口附近的高效过滤器即第三级空气过滤器，对新风、回风中20.5um的微粒滤除率在95%以上。
空调系统启动后可使室内空气经过回风口和回风管后，与室外新鲜空气在混合段混合，依次经过初效过滤器、中效过滤器，通过送风管，再经过高效过滤器，使洁净的空气进入手术室。
经过高效过滤器处理过的空气，空气洁净度可达99.89%,据资料证明，外科手术切口感染率的下降与空气过滤器的运用密不可分。
二、洁净手术室的空气净化类型根据不同需要和洁净度对密闭空间内微尘，温、湿度和噪声进行控制，有不同的类型。
（一）按气流方式分为层流和乱流两种形式。
1.乱流式即非层流紊流型。
被过滤的空气以不均匀的速度经天花板上方吹下，空气呈不平行流线横越房间，经墙壁下方的回风口返回。
其送风气流形式紊乱，气流方向时刻变化、不单一，存在涡流区。
洁净度较低，适用于洁净度7级以下的手术室内采用。
2.层流式气流以平行流线、均匀流速、单一方向流动，经回风口带出手术室。
不产生涡流，无尘埃浮动，洁净度高，适用于较高级别的净化手术室采用。
（二）按气流方向分为垂直层流和水平层流；按气流组织形式可将乱流式（非层流紊流型）分为顶送和侧送。
1,垂直层流式：空气经过安装在房顶上的高效过滤器过滤，气流垂直向下吹，经侧墙下部回风口或整个格栅地板系统返回。
洁净室通风与净化空调系统调试方案
洁净室通风与净化空调系统调试方案主要调试内容:洁净净化空调系统风量（包括送风、回风、新风等）的调整，室内参数的调整，室内压差的调整，控制仪表的调整、校验等。
1. 系统的调试准备(1).人员组织负责人：杨林组员：田儒兴、张宏双、郑家荣、唐旭、姚俊俊(2).要求熟悉空调系统相关技术文件、图纸，室内、外空气计算参数，风量冷热负荷、温湿度控制精度要求等，了解送（回）风系统—供冷、供热系统，自动调节系统的全过程。
调试人员会同设计、施工和建设单位深入现场，查清空调系统安装质量不合格的地方，查清施工与设计不符的地方，记录在缺陷明细表中，限期修改完。
(3).备好调试所需的仪器、仪表和必要的工具；消除《缺陷明细表》中的各种毛病。
(4).对洁净室通风空调系统进行运转前的检查。
(5).仪表及资料准备温湿度计：测量范围0-100℃，0%-100%热球电风速仪：测量范围0.05m/s至10m/s转速仪：测量转速范围30-1200r/min尘埃粒子计数器压差计：0-60Pa噪声检测仪 0-80dB对讲机：4部2.调试方案目的：满足手术室净化要求，达到空调运行正常，电气系统供电良好，自动控制准确可靠。
方法：洁净室通风空调系统的风量测定与调整(1).按实绘制系统单线透视图，标识风管尺寸，测点位置。
风口位置，同时标明设计风量、风速，截面积及风口外框面积。
(2).开风机之前，将风道和风口本身的调节阀门放在全开位置(3).开启风机进行风量测定与调整，先初测总风量是否满足设计风量要求，做到心中有数，有利于下步调试工作。
(4).系统风量测定与调整，干管和支管的风量可用毕托管、微压计进行测试。
对送（回）风系统的调整采用“基准风口调整法”，从系统的最不利环路开始，逐步调向通风机。
(5).风量测试可用热电风速仪，用定点法测出平均风速，计量出风量，测量次数不少于3-5次。
(6).系统风量调整平衡后，应达到：风口风量、新风量、排风量、回风量的实测值与设计风量的允许值之差不大于10%；新风量与回风量之和应近似等于总风量或各送风量之和；总的送风量应略大于回风量加排风量之和。
SICOLAB实验室装修设计之通风控制系统设计

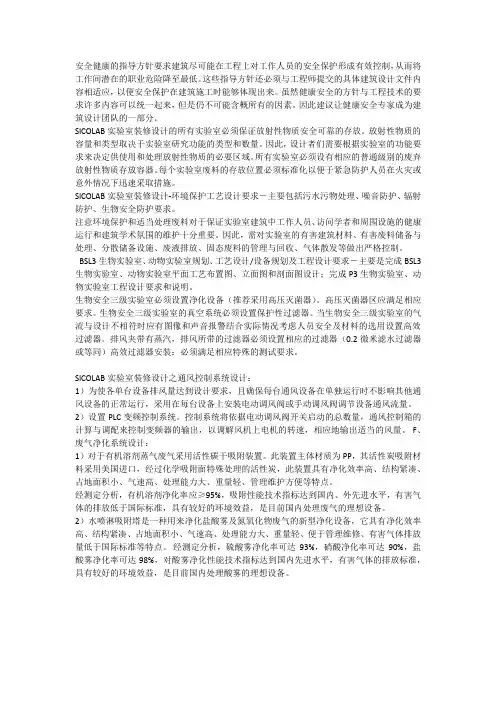

安全健康的指导方针要求建筑尽可能在工程上对工作人员的安全保护形成有效控制，从而将工作间潜在的职业危险降至最低。
这些指导方针还必须与工程师提交的具体建筑设计文件内容相适应，以便安全保护在建筑施工时能够体现出来。
虽然健康安全的方针与工程技术的要求许多内容可以统一起来，但是仍不可能含概所有的因素。
因此建议让健康安全专家成为建筑设计团队的一部分。
SICOLAB实验室装修设计的所有实验室必须保证放射性物质安全可靠的存放。
放射性物质的容量和类型取决于实验室研究功能的类型和数量。
因此，设计者们需要根据实验室的功能要求来决定供使用和处理放射性物质的必要区域。
所有实验室必须设有相应的普通级别的废弃放射性物质存放容器。
每个实验室废料的存放位置必须标准化以便于紧急防护人员在火灾或意外情况下迅速采取措施。
SICOLAB实验室装修设计-环境保护工艺设计要求－主要包括污水污物处理、噪音防护、辐射防护、生物安全防护要求。
注意环境保护和适当处理废料对于保证实验室建筑中工作人员、访问学者和周围设施的健康运行和建筑学术氛围的维护十分重要。
因此，需对实验室的有害建筑材料、有害废料储备与处理、分散储备设施、废液排放、固态废料的管理与回收、气体散发等做出严格控制。
BSL3生物实验室、动物实验室规划、工艺设计/设备规划及工程设计要求－主要是完成BSL3生物实验室、动物实验室平面工艺布置图、立面图和剖面图设计；完成P3生物实验室、动物实验室工程设计要求和说明。
生物安全三级实验室必须设置净化设备（推荐采用高压灭菌器）。
高压灭菌器区应满足相应要求。
生物安全三级实验室的真空系统必须设置保护性过滤器。
当生物安全三级实验室的气流与设计不相符时应有图像和声音报警结合实际情况考虑人员安全及材料的选用设置高效过滤器。
排风夹带有蒸汽，排风所带的过滤器必须设置相应的过滤器（0.2微米滤水过滤器或等同）高效过滤器安装：必须满足相应特殊的测试要求。
SICOLAB实验室装修设计之通风控制系统设计：1）为使各单台设备排风量达到设计要求，且确保每台通风设备在单独运行时不影响其他通风设备的正常运行，采用在每台设备上安装电动调风阀或手动调风阀调节设备通风流量。
手术室净化空调系统操作说明
手术室净化空调系统操作说明净化手术室室净化空调系统操作说明一、开机顺序1、确认半限制区走廊上总配电箱内总空开及各分空开保持开启状态；配电箱面板上各指示灯亮；2、启动空调机组：○1按下配电箱上新风电动阀启动按钮（送风一或送风二），相应指示灯亮，表明新风阀已全开；再按下送风机启动按钮（送风一或送风二），相应指示灯亮，表明送风机组已通电。
○2空调系统温度调节面板在手术室入口旁，可根据需要自行设定相应温度参数。
注：空调系统参数禁止每天都变化，最好一季度选择一次！3、开启排风机：按下配电箱操作面板上排风机启动按钮（排风一或排风二），绿色指示灯亮，则排风机运行。
4、观察五块压差表显示压差数值是否符合要求，确保净化区与非净化区压差正常（手术室A、B、C对污物走廊≥+20Pa，限制区对半限制区≥+10Pa，器械放置室对限制区≥+5Pa）。
二、关机顺序1、关闭排风机：按下配电箱操作面板上“排风机停止”按钮（排风一或排风二），红色指示灯亮，则空排风机组停止运行并断电。
2、关闭空调送风机组：按下配电箱操作面板上“送风机停止”按钮（送风一或送风二）红色指示灯亮，则空调送风机组停止运行并断电。
三、房间灭菌在器械放置室门外、医生办公室门外、复苏室门外、污物通道斜坡处安装的紫外灭菌灯时间控制器调节面板上可开启紫外灭菌灯进行灭菌。
开启时长可根据需要自行调节，灭菌后将自动关闭。
四、配电箱内各分空开及总空开平时不用拉下，长时间停用手术室、放假、停电，应将所有空开关闭。
其顺序如下：先关总空开，再依次关闭各分空开。
再次启用手术室时，开启所有空开，其顺序同关闭顺序。
注：1、配电箱须设专人管理，禁止其它人打开配电箱操作，危险2、净化手术室净化空调系统须在手术操作前25分钟开启；3、禁止频繁起停（一天内）该净化空调系统。
七、净化手术室维护1、定期（三到六个月）拆洗空调送风机组内的过滤器；拆开空调机组上的检修门（初效、中效段），抽出过滤器清洗，凉干后，再装入；禁止搓、揉、刮破、撕损过滤器，禁止烘干、甩干。
医院洁净用房标准要求SICOLAB
医院洁净用房标准要求SICOLAB一、应根据需要和可能选用洁净用房。
二、洁净用房(不含洁净手术室)在空态或静态条件下，细菌浓度(沉降菌法浓度或浮游菌法浓度)和空气含尘浓度应按下图分级。
换气次数不应超过如图规定上限的1．2倍。
洁净用房分级标准（空态或静态）注：局部集中送风时的标准。
若全室为单向流时，局部标准应为全室标准。
医院洁净用房在空态或静态条件下分级参照现行国家标准《医院洁净手术部建筑技术规范》GB 50333，截面风速根据科室功能确定，并强调了局部集中送风。
针对我国设计或施工时换气次数往往偏大，本条文特规定其上限值。
由于洁净用房在空态或静态条件下分级，其浮游菌和表面最大染菌密度也是在空态或静态条件下的要求，因此其Ⅰ、Ⅱ级指标比相应的《医院消毒卫生标准》GB 15982中的Ⅰ、Ⅱ级高。
《医院消毒卫生标准》GB 15982中Ⅲ、Ⅳ级不属于洁净用房，不在本条范围内。
三、Ⅰ级洁净用房的送风末端应设高效过滤器，Ⅱ级洁净用房送风末端可设高效或亚高效过滤器，Ⅲ级洁净用房的送风末端可设亚高效过滤器，Ⅳ级洁净用房的送风末端可设高中效过滤器。
洁净用房送风末端过滤器的设置，主要考虑既能达标又能降低运行能耗与噪声。
四、洁净用房应采用阻隔式空气净化装置作为房间的送风末端。
本条文强调作为洁净医疗用房，除了达到医疗环境控制要求，还需规避医疗风险，从风险管理的角度出发，如采用非阻隔式空气净化装置，即使100％杀菌，微生物尸体与代谢物仍有可能加大感染与致敏风险，甚至危及病患的生命安全与健康。
因此，要采用阻隔式空气净化装置，同时不应产生有害作用或物质。
本条作为强制性条文，必须严格执行。
五、洁净用房内不应采用普通的风机盘管机组或空调器。
Ⅲ级、Ⅳ级洁净用房内采用带亚高效或高中效过滤器的净化风机盘管机组或立柜式净化空调器时，新风可集中供给或设立独立的新风机组。
医疗洁净用房对空调机自身可能产生的污染以及由此引发交叉感染风险有较高要求，普通的风机盘管机组或空调器难以满足要求，特别强调是从结构上保证不易积尘、积水，空调部件易清洗、消毒，停机后水即排空，无积水、保持干燥，可参照现行国家标准《洁净手术室用空气调节机组》GB／T 19569-2004相关要求。
