科学馆器材——透镜折射实验器使用说明书
透镜折射实验器使用说明书
用途：
透镜折射实验器是用来探究光线的折射原理，使光线弯曲，形成一个缩小的虚像。
好好的一枚一元的硬币，投入盒子里，怎么变成比一角硬币还小呢，引发学生去探究的兴趣。
构造及原理：
透镜折射实验器装置主要是由两块平面镜，一个凹透镜组成。
平面镜作用是将盒子的近二分之一的空间挡住，它产生后面是空的感觉。
大钱放进去，其实不是通过中间细管，而是后面有很大的空间，底部有一块凹透镜，大钱放进以后，被凹透镜缩小了。
使用方法：
1、将一元的硬币从盒顶部狭缝中放进去。
2、仔细观察盒内硬币的大小。
3、将底部抽屉拉出，把硬币拿出反复做几次，探究其原理。
探究、问题、思考：
1、仔细观察盒内平面镜，为什么粗看起来盒子内是空的昵?
2、你能用平面镜来设计一个“有头无身人”的装置吗?“有头无身人”的奇怪之处就是圆桌上有一个人头而桌子下面是空的，好像没有身体一样。
你只要巧妙的放好平面镜的角度就可以了。
3、如果要做一个透镜折射实验器的盒子，你能做到吗?
4、探究凹透镜、平面镜所成的像是虚像还是实像?
注意事项及保养：
1、透镜折射实验器的盒子不宜重压，用后应放在干燥通风处，以免平面镜、凹透镜受潮变模糊不清。
2、防止摔、打、敲或跌落于地，以免损坏。
折射计的使用
4、然后擦净蒸馏水，换上测试溶液，此时视 场所视其分界线，所处相应分划刻度值则 为所测试溶液浓度值及密度值。 5、测量完毕后，直接用潮湿的绒布擦去棱镜 表面及盖板上的附着物，待干燥后，妥善 保存。 正常羊尿液的比重为：1.015~1.045；猪： 1.010~1.050；牛：1.030~1.045；马： 1.025~1.060
达标测验
1、能准确说出显微镜各部件名称。 2、能在规定的时间内按步骤找出清晰的图 像并准确读数。
折射计的使用
技能训练目标： 1、折射计的构造与识别。 2、折射计的正确使用。 3、折射计使用的注意事项
技能训练重、难点： 1、重点： （1）折射计的构造与识别。 （2）折射计的正确使用。 2、难点：准确找出清晰的图像并进行读数。
材料用具： 折射计、标准液、尿液、滴管、擦镜纸
一 折射计的构造
3、 零位校正 螺丝4、 橡胶套5、 接目镜
㈡使用方法与步骤
1、 使用手持折光仪时，用左手指握住橡胶套， 右手调节目镜，防止体温传入仪器，影响测量精 度。 2、 打开时光板，用柔软绒布将折光棱镜擦拭干 净。 3、 将蒸馏水1~2滴，滴在折光棱镜上，轻轻合 上进光板，使溶液均匀分布于棱镜表面，并将仪 器进光板对准光源或明亮处，眼睛通过接目镜观 察视场，如果视场明暗分界不清楚，则旋转接目 视场清晰，再旋转校零螺钉，使明暗分界线置于 零位。
（三）折射计使用的注意事项
1、 在使用中，必须细心谨慎，严格按说 明使用，不得任意松动仪器各连接部分， 不得跌落、碰撞、严禁发生剧烈震动。 2、 使用完毕后，严禁直接放入水中清洗， 应用干净柔软绒布沾水擦试干净，对于光 学零件表面，不应碰伤、划伤。 3、 仪器应存放于干燥、无灰尘、无油污 和无酸等腐蚀气体的地方，以免光学零件 腐蚀或生霉。

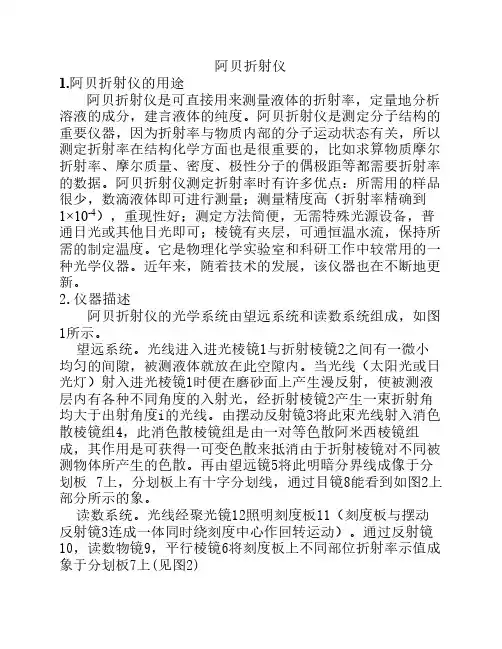

阿贝折射仪使用说明(
阿贝折射仪1.阿贝折射仪的用途阿贝折射仪是可直接用来测量液体的折射率，定量地分析溶液的成分，建言液体的纯度。
阿贝折射仪是测定分子结构的重要仪器，因为折射率与物质内部的分子运动状态有关，所以测定折射率在结构化学方面也是很重要的，比如求算物质摩尔折射率、摩尔质量、密度、极性分子的偶极距等都需要折射率的数据。
阿贝折射仪测定折射率时有许多优点：所需用的样品很少，数滴液体即可进行测量；测量精度高（折射率精确到1×10-4），重现性好；测定方法简便，无需特殊光源设备，普通日光或其他日光即可；棱镜有夹层，可通恒温水流，保持所需的制定温度。
它是物理化学实验室和科研工作中较常用的一种光学仪器。
近年来，随着技术的发展，该仪器也在不断地更新。
2.仪器描述阿贝折射仪的光学系统由望远系统和读数系统组成，如图1所示。
望远系统。
光线进入进光棱镜1与折射棱镜2之间有一微小均匀的间隙，被测液体就放在此空隙内。
当光线（太阳光或日光灯）射入进光棱镜1时便在磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经折射棱镜2产生一束折射角均大于出射角度i的光线。
由摆动反射镜3将此束光线射入消色散棱镜组4，此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是可获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散。
再由望远镜5将此明暗分界线成像于分划板 7上，分划板上有十字分划线，通过目镜8能看到如图2上部分所示的象。
读数系统。
光线经聚光镜12照明刻度板11（刻度板与摆动反射镜3连成一体同时绕刻度中心作回转运动）。
通过反射镜10，读数物镜9，平行棱镜6将刻度板上不同部位折射率示值成象于分划板7上(见图2)图1 望远系统读数系统光路图1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10反光镜11.刻度盘12.聚光镜图 2读数镜视场中右边为液体折射率刻度，左边为蔗糖溶液质量分数（锤度Brix）（0-95％，刻度）阿贝折射仪仪器有目前有多种设计方式，这里只介绍两种设计的构造。
折射仪的使用方法及步骤
折射仪的使用方法及步骤
折射仪是一种用来测量物质折射率的仪器，广泛应用于化学、生物、医学等领域。
以下是折射仪的使用方法及步骤：
1. 准备工作：将折射仪放在平稳的桌面上，接通电源并预热，同时准备好待测物质。
2. 校准仪器：将校准液体注入折射仪的样品池中，按照设备说明进行校准，确保仪器的准确性。
3. 测量样品：将待测物质注入样品池中，关闭盖子，按下测量键或触碰屏幕测量选项，等待仪器自动测量。
4. 记录数据：仪器完成测量后，将测得的折射率值记录下来。
5. 清洗仪器：使用清洁剂或酒精等清洗样品池，避免不同物质之间的污染。
6. 关机：关闭仪器电源，拔掉电源线。
以上就是折射仪的使用方法及步骤，需要注意的是，不同的折射仪可能具有不同的使用方法和注意事项，请按照具体仪器说明进行操作。
- 1 -。
阿贝折射仪使用说明书
USER ’S INSTRUCTIONS 使用说明书使用产品前请仔细阅读本使用说明书，并请妥善保管阿贝折射仪前言感谢您选择力辰科技阿贝折射仪，为获得更好的使用体验，请认真阅读本使用说明书，并遵守安全操作规范！请妥善保管本使用说明书以便需要时查阅！注意事项：请确保只有受过相关训练的人员才能操作使用本仪器。
请遵守安全规范、人身安全和事故防止等相关规范。
请将仪器放置于平稳、清洁、防滑、干燥和防火的台面上。
请注意远离腐蚀性气体。
每次使用前请注意检查仪器和配件确保无损。
请根据处理介质的种类，选择合适的防护装置。
处理有毒、易挥发介质时，请使用密闭容器并在合适的通风橱中进行。
一、概述阿贝折射仪是能测定透明、半透明液体或固体的折射率和平均色散的仪器（其中以测透明液体为主），如仪器上接恒温器，则可测定温度为0℃～70℃内的折射率。
折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。
本仪器能测出蔗糖溶液内含糖量浓度的百分数（0～95%，相当于折射率为1.333～1.531）。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。
仪器工作原理简述：折射仪的基本原理即为折射定律：n1，n1n2为交界面的两侧的两种介质的折射率（图一）a1为入射角、a2为折射角。
图一若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理。
图二中，当不同角度光线射入AB 面时，其折射都大于I，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线，见图三所示，明暗分界处即为临界角的位置。
图二中，ABCD 为一折射棱镜，其折射率为n2，AB面以上是被测物体。
图二图三二、仪器结构图四结构部分（图四和图五）：底座⑭为仪器的支承座，壳体⑰固定在其上。
科学馆器材——光的三原色合成演示器使用说明书
光的三原色合成演示器使用说明书用途：本仪器用来探究各种色光的合成，同时也能理解彩色电视机的色彩原理。
构造及原理：1．光管 2．光管架组件 3．光源光强调节器 4．电位器旋钮5．光管架支脚 6．光源开关 7．电源插座 8．光源接线9．白屏 J 0．白屏架 ll．白屏架支脚使用方法：1、安装仪器：如图1，光管架和白屏分别装上支脚。
光管插在光管架转球的圆孔里。
白屏放置在距光管端点(光束出射端)约140mm的地方。
图1光的三原色合成实验器装置图2、调节光管出射光束：接通电源，点亮发光二极管，调节二极管座和聚光透镜筒的位置，使投射在白屏上的光斑边缘清晰。
三根光管分别调节。
3、调试并观察三原色光的合成①调节光管的倾斜角度，使红、绿、蓝色光的光强比例合适时，这三种色光合成为白光：红、绿色光的合成光为黄色；红、蓝色光的合成光为品红色：蓝、绿色光的合成光成青色。
②关掉红、绿、蓝色光上的任意一只发光二极管，调节两种色光的光强，观察合成光的颜色变化情况。
在三原色光中缺少任一种颜色光时，就不能合成白光了。
光管结构图1、光源接线插头2、二极管座3、聚光透镜筒4、物镜筒5、发光二极管6、聚光透镜7、物镜探究、问题、思考：1、红蓝绿三原色光与美术中的红黄蓝三原色有何不同？人们看到的玻璃或透明的颜色与人们衣服、野外花朵的颜色有何本质上的不同。
2、在红灯泡下看绿色的纸是什么颜色?是紫色吗?3、彩色电视机的颜色是怎样合成的?讨论一下!仪器使用清单事项：1、该实验器的电源为6v、O．3A直流稳压电源，或用4节1号电池，请不要用其它电源。
2、连接电源时，先将光源开关置0FF，电位器逆时针方向转到底(电阻最大)。
3、实验时，先打开稳压电源开关，再开本实验器上的光源开关；实验结束时，先关光源开关，再关稳压电源的开关。
在实验过程中，若需要关闭或点亮发光二极管，请操作光源开关，不要操作稳压电源的开关。
4、实验时如三只发光二极管均不亮，检查电源线的正负极有没有接错，电源是否有输出电压，电源接线插头与插座接触是否良好。
折射仪的操作方法
折射仪的操作方法
1. 准备工作
- 安装
将折射仪的底座上端安装到试验台上，使其与地面垂直。
- 校准
在使用前，需要进行折射仪的校准。
校准方法：将一个透明的棱镜放在光路中心位置处，将棱镜的上下位置调整到光线竖直上下为止。
然后旋转棱镜使得光线通过棱镜，通过反射刻度板上的量程读数，记录下此时的读数，再把棱镜翻转，通过透镜刻度板上的量程读数，记录下此时的读数。
然后取两次读数的平均值即可。
2. 使用方法
- 放置物品
将需要检测折射率的物品放置在底座上，使其与光路中心垂直，调整物品的位置，使光线从物品中央穿过。
- 开始测试
使用手轮调整发光口与接收口之间的距离，使光线透过物品后通过接收口。
然后按下“测试”按钮，等待仪器读取数据。
读取完成后，仪器会自动计算并显示出该物质的折射率。
- 操作建议
在进行实验过程中，需要注意光线穿透物品的位置，应该尽可能地调整到物品的中心，以保证数据的准确性。
同时，还需要注意调整手轮的速度和力度，以避免损坏仪器和被测试物品。
数显折射仪使用说明(仪器设备技术资料)
数显折射仪使用说明数显折射仪使用说明一、结构简图二、操作步骤A. 置零（建议不要省略该步骤）1．彻底清洁棱镜窗；将蒸馏水滴入棱镜窗。
（DRB28-65和DRB28-65nD的标准液：30%的糖溶液或折射率为1.3812的溶液；DRB58-92和DRB58-92nD的标准液：60%的糖溶液或折射率为1.4419的溶液；其它型号的标准液为蒸馏水）2. 按住"CAL'按钮5秒钟，直到液晶显示器上开头闪耀"rEF'。
消失"rEF'后，10秒内，按住"Mes'按钮5秒钟。
仪器便开头置零。
置零完成后，液晶显示器上将会消失"End'。
B. 测量1. 彻底清洁棱镜窗；将标准溶液滴入棱镜窗。
2. 按"Mes'键。
C. 刻度转换1. 关掉开关。
2. 同时按住"CAL' 和"Mes' 键，按"On/Off'开启开关。
3. 1～2的步骤设置其它的刻度（选定的刻度状态，会自动保存起来）。
三、其它操作说明1. 电池的安装假如没有电池或电池没电了，液晶显示器的左上方会有警报信号"'消失，这时您需要装入或更换电池。
打开背后的电池盒盖装入或更换上新电池。
2.电源开关按"on/off'按钮，掌握开关。
开启时，会自动显示摄氏温度。
假如三分钟内没有任何操作，此仪器将自动关闭。
3. 温度测量在测量时只要按一下此按钮，就可显示温度。
要实现在华氏温度和摄氏温度之间的转换也只要按此按钮。
四、留意事项1．不要将此仪器暴露于低温，高温柔日照的环境中，以防液晶显示因此而失去作用。
2．此仪器是极精密的仪器，因此，禁止任何猛烈的碰撞的产生。
3．为防其损坏，请不要随便拆卸或更换其内部元件。
4．请严格根据说明书调整零刻度。
5．每一次测量之前和之后都要清洗棱镜面和棱镜台窗。
试验一折射仪原理结构和使用方法
样品名称
颜色
透明度 琢型
消光现象
轴性与光性
7
实验四 二色镜
一、目的要求 ⒈熟悉偏光镜的原理与结构。 ⒉学会偏光镜的使用方法。 ⒊学会使用偏光镜区分均质体宝石与非均质体宝石。 二、原理与结构 当光线射入非均质体宝石时，除了沿光轴方向入射外，其它方向的入射光都要发生双 折射，分解成为振动方向互相垂直、传播速度不同的两组偏光，非均质体宝石对这两组偏光 的选择吸收以及吸收强度不同，因此，非均质体宝石出现颜色随方向而变化的多色性特征。
⒋帮助确定宝石中的致色元素。
八、记录格式；
分光镜观察宝石的光谱
样品名称
颜色
透明度 琢型
光谱特征
致色元素
5
实验三 偏光镜
一、目的要求 ⒈熟悉偏光镜的原理与结构。 ⒉学会偏光镜的使用方法。 ⒊学会使用偏光镜区别光性均质宝石与光性非均质宝石、一轴晶宝石与二轴晶宝石和光 性符号。 二、偏光镜的原理与结构 偏光镜的结构如图所示。它是由上下两个偏振片以及光源组成。偏振片是一种晶体材 料，它能够通过双折射以及选择吸收作用，只允许沿特定方向振动的光波通过。普通非偏振 光通过偏振片，就转变为偏振光。
⒈半球形棱镜：用高折射率的铅玻璃制成，折射率可以达到 1.96，但是铅玻璃的硬度
比较低，，易于磨损变形，使用时要特别小心。金刚石和立方氧化锆棱镜的硬度高，但是色
散也高，需要同时使用单色光光源。
⒉单色光光源：一般使用钠光源或发黄光的二极管。
⒊内标尺：可以直接从标尺上读出宝石折射率，读数精度 0.01。
图 1 光的折射和全反射
图 2 折射仪结构示意图的亮区和暗区
全反射原理：所有以小于临界角的角度与界面相遇的光线将进入光疏介质；所有以大于 临界角的角度与界面相遇的光线将返回光密介质。
光学显微镜—光学透镜特性和可见光衍射说明及操作规程
光学显微镜—光学透镜特性和可见光衍射说明及操作规程光学显微镜—光学透镜特性和可见光衍射说明自从有了显微镜，人们看到了未曾看到过的细小生物和细胞。
放大镜从最基础的单透镜进展成为目前结构多而杂的复式显微镜，经过100多年不断的讨论，改进，目前光学显微镜的结构也比较完善，辨别力也基本接近于论值，因此广泛应用于医学，生物，材料等各种科研，教学和生产领域。
一、光学透镜的特性1.光的折射光线在均匀的各向同性介质中，两点之间以直线传播，当通过不同密度介质的透亮物体时，会发生折射现象。
这是由于光在不同介质的传播速度不同而造成的。
当与透亮物面不垂直的光线（如由空气）射入透亮物体（如玻璃）时，光线会在其界面更改方向，并和法线构成折射角。
2、玻璃透镜的性能透镜是构成显微镜光学系统基本且是紧要的光学元件。
物镜、目镜及聚光镜等部件均由单个和多个透镜构成，依其外形的不同，可分为凸透镜、平面镜和凹透镜三大类，其中常用的组合是凸透镜和凹透镜。
当一束平f巧Bfett的光线通过凸透镜后会汇聚相交于一点，该点称为焦点。
通过焦点并垂直于光轴的平面，称为焦平面。
焦点有两个，在物方空间的焦点称为物方焦点，该处的焦平面称为物方焦平面；反之，在像方空间的焦点称为像方焦点，该处的焦平面称为像方焦平面。
光线通过凹透镜后，成正立虚像；而通过凸透镜则成倒立实像。
实像可在屏幕上显现出来，而虚像则不能显现出来。
3、影响成像的关键因素——像差由于客观条件，任何光学系统者杯可能形成理论上理想的像，因各种相差的存在影响了成像质量。
二、可见光的衍射光学仪器中的小光栏相当于一个透光的小圆孔。
由于外围亮环的强度比较低，一般肉眼不易辨别和识别，只能看到中心亮斑。
关键是要降低照明光源的波长，因此，对相邻很近的两个小物点，其相对应的两个艾里斑点就会发生相互重叠，甚至无法辨别出两个物点的像。
可见由于光的衍射现象，使光学仪器的辨别力受到限制。
光的波动性所造成的衍射现象在图中，从上到下，依次表示为物点，透镜，像平面，像平面上的光强度分布和像点。
测量光的折射率的实验步骤和技巧
测量光的折射率的实验步骤和技巧实验目的：测量光的折射率，了解光的传播规律，掌握测量光的折射率的实验步骤和技巧。
实验器材：光源、凸透镜、凹透镜、平面玻璃片、直尺、纸张、铅笔、直角三棱镜、折射仪。
实验步骤：1. 利用直角三棱镜将光线折射出来，将光源放置于侧面，保证光线能够被准确折射出来。
2. 将凸透镜放置在直角三棱镜的一条腿上，调整凸透镜位置，使光线经过凸透镜后能够聚焦成一条明亮的光线。
3. 在凸透镜光线聚焦的位置上方放置一个平面玻璃片，并用铅笔在纸上标记平面玻璃片的位置。
4. 将凹透镜放置在凸透镜聚焦的光线下方，调整凹透镜的位置，使光线经过凹透镜后能够散开成一条较暗的光线。
5. 在凹透镜散开光线的位置下方放置一个平面玻璃片，并用铅笔在纸上标记平面玻璃片的位置。
6. 用直尺测量凸透镜与平面玻璃片之间的距离（记作d1），凹透镜与平面玻璃片之间的距离（记作d2）。
7. 用直角三棱镜固定一根光线，通过调整平面玻璃片与直尺之间的距离，使光线从空气中射入玻璃片，再从玻璃片出射。
8. 测量光线射入玻璃片前后的角度（分别记作θ1和θ2）。
9. 根据光的折射定律（n1 sinθ1 = n2 sinθ2），计算出光的折射率n2。
实验技巧：1. 在进行实验前，检查实验器材的完好性，确保光源、透镜和玻璃片清洁且无损坏。
2. 在确定光线位置时，可以用纸张或透明胶带调整位置，使光线尽量垂直通过透镜和玻璃片。
3. 在测量距离时，使用直尺或其他测量工具，尽量减小误差，保证测量结果的准确性。
4. 在测量角度时，使用量角器或其他角度测量工具，将角度读数调整至最精确的位置，以提高测量结果的准确性。
5. 实验结束后，清洁实验器材并将其妥善存放，以便下次使用。
通过以上实验步骤和技巧，可以准确测量光的折射率，并深入了解光的传播规律。
实验中需要注意清洁和准确度，以获得可靠的实验结果。
