网络管理与组建技术
网络管理与组建技术设计报告系：三系学生姓名班级：计算机班学号：成绩：指导教师：开课时间： 2010-2011学年 2 学期摘要：路由器即连接因特网中各局域网、广域网的设备，它会根据信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送信号的设备。
路由器英文名Router，路由器是互联网络的枢纽、"交通警察"。
目前路由器已经广泛应用于各行各业，各种不同档次的产品已经成为实现各种骨干网内部连接、骨干网间互联和骨干网与互联网互联互通业务的主力军。
关键字：路由器原理作用配置1.路由器的工作原理路由器（Router）是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网。
当数据从一个子网传输到另一个子网时，可通过路由器来完成。
因此，路由器具有判断网络地址和选择路径的功能，它能在多网络互联环境中，建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网，路由器只接受源站或其他路由器的信息，属网络层的一种互联设备。
它不关心各子网使用的硬件设备，但要求运行与网络层协议相一致的软件。
路由器分本地路由器和远程路由器，本地路由器是用来连接网络传输介质的，如光纤、同轴电缆、双绞线；远程路由器是用来连接远程传输介质，并要求相应的设备，如电话线要配调制解调器，无线要通过无线接收机、发射机。
其工作原理如下：（1）工作站A将工作站B的地址12.0.0.5连同数据信息以数据帧的形式发送给路由器1。
（2）路由器1收到工作站A的数据帧后，先从报头中取出地址12.0.0.5，并根据路径表计算出发往工作站B的最佳路径：R1->R2->R5->B；并将数据帧发往路由器2。
（3）路由器2重复路由器1的工作，并将数据帧转发给路由器5。
（4）路由器5同样取出目的地址，发现12.0.0.5就在该路由器所连接的网段上，于是将该数据帧直接交给工作站B。
（5）工作站B收到工作站A的数据帧，一次通信过程宣告结束。
事实上，路由器除了上述的路由选择这一主要功能外，还具有网络流量控制功能。
有的路由器仅支持单一协议，但大部分路由器可以支持多种协议的传输，即多协议路由器。
由于每一种协议都有自己的规则，要在一个路由器中完成多种协议的算法，势必会降低路由器的性能。
因此，我们以为，支持多协议的路由器性能相对较低。
用户购买路由器时，需要根据自己的实际情况，选择自己需要的网络协议的路由器。
近年来出现了交换路由器产品，从本质上来说它不是什么新技术，而是为了提高通信能力，把交换机的原理组合到路由器中，使数据传输能力更快、更好。
2.路由器的作用路由器的一个作用是连通不同的网络，另一个作用是选择信息传送的线路。
选择通畅快捷的近路，能大大提高通信速度，减轻网络系统通信负荷，节约网络系统资源，提高网络系统畅通率，从而让网络系统发挥出更大的效益来。
从过滤网络流量的角度来看，路由器的作用与交换机和网桥非常相似。
但是与工作在网络物理层，从物理上划分网段的交换机不同，路由器使用专门的软件协议从逻辑上对整个网络进行划分。
例如，一台支持IP协议的路由器可以把网络划分成多个子网段，只有指向特殊IP地址的网络流量才可以通过路由器。
对于每一个接收到的数据包，路由器都会重新计算其校验值，并写入新的物理地址。
因此，使用路由器转发和过滤数据的速度往往要比只查看数据包物理地址的交换机慢。
但是，对于那些结构复杂的网络，使用路由器可以提高网络的整体效率。
路由器的另外一个明显优势就是可以自动过滤网络广播。
从总体上说，在网络中添加路由器的整个安装过程要比即插即用的交换机复杂很多。
一般说来，异种网络互联与多个子网互联都应采用路由器来完成。
路由器的主要工作就是为经过路由器的每个数据帧寻找一条最佳传输路径，并将该数据有效地传送到目的站点。
由此可见，选择最佳路径的策略即路由算法是路由器的关键所在。
为了完成这项工作，在路由器中保存着各种传输路径的相关数据－－路径表（Routing Table），供路由选择时使用。
路径表中保存着子网的标志信息、网上路由器的个数和下一个路由器的名字等内容。
路径表可以是由系统管理员固定设置好的，也可以由系统动态修改，可以由路由器自动调整，也可以由主机控制。
1）．静态路径表由系统管理员事先设置好固定的路径表称之为静态（static）路径表，一般是在系统安装时就根据网络的配置情况预先设定的，它不会随未来网络结构的改变而改变。
2）．动态路径表动态（Dynamic）路径表是路由器根据网络系统的运行情况而自动调整的路径表。
路由器根据路由选择协议（Routing Protocol）提供的功能，自动学习和记忆网络运行情况，在需要时自动计算数据传输的最佳路径。
3.路由器的配置与调试路由器在计算机网络中有着举足轻重的地位，是计算机网络的桥梁。
通过它不仅可以连通不同的网络，还能选择数据传送的路径，并能阻隔非法的访问。
路由器的四种配置模式（框架结构）1) 用户模式(User mode)：通常用来查看路由器的状态。
在该状态下,无法更改路由器的配置。
2) 特许模式(Privileged mode)：通常用来更改路由器的配置。
3) 全局配置模式：作用于整个配置系统。
4) 接口配置模式：作用于接口配置。
路由器（Route）是一种负责寻径的系统,在互连网络中从多条路径中寻找通讯量最少的一条网络路径提供给用户通信。
它使用寻径协议来获得网络信息,采用基于"寻径矩阵"的寻径算法和准则来选择最优路径。
按照OSI参考模型,路由器是工作在OSI参考模型第三层——网络层的数据包转发设备,通过转发数据包来实现网络互连。
路由就是通过互联的网络把信息从源地址传输到目的地址的活动。
路由发生在0SI网络参考模型中的第三层即网络层。
路由规定把信息包从一个地址发送到另外一个地址的路径。
一条路由并不规定全部路由,仅仅只是主机到网关的一条路径,然后再由网关把包转发到目的地主机或另外一个网关。
网关(Gateway)就是一个网络连接到另一个网络的“关口“。
网关连接两个或多个网络,并提供路由选择功能。
网关在网络层进行选择,一个网关从别的网关接收IP数据,为其选择路由,并按照选定的路由将IP数据报发送到其他网络。
网关周期性地检查相连的网络连接状态。
网关把报文按规定的路由发送到指定的目标网络,由目标网络负责把报文发送到目的主机。
Cisco2501有一个以太网口（AUI）、一个Console口（RJ45）、一个AUX口（RJ45）和两个同步串口，支持DTE和DCE设备，支持 EIA/TIA-232、 EIA/TIA-449、 V.35 、X.25和EIA-530接口。
配置：1．配置以太网端口# conf t（从终端配置路由器）# int e0（指定E0口）# ip addr ABCD XXXX（ABCD 为以太网地址，XXXX为子网掩码）# ip addr ABCD XXXX secondary（E0口同时支持两个地址类型。
如果第一个为 A类地址，则第二个为B或C类地址）# no shutdown（激活E0口）# exit完成以上配置后，用ping命令检查E0口是否正常。
如果不正常，一般是因为没有激活该端口，初学者往往容易忽视。
用no shutdown命令激活E0口即可。
2．X.25的配置# conf t# int S0（指定S0口）# ip addr ABCD XXXX（ABCD 为以太网S0 的IP地址，XXXX为子网掩码）# encap X25-ABC（封装X.25协议。
ABC指定X.25为DTE或DCE操作，缺省为DTE）# x25 addr ABCD（ABCD为S0的X.25端口地址，由邮电局提供）# x25 map ip ABCD XXXX br（映射的X.25地址。
ABCD为对方路由器（如：S0）的IP 地址，XXXX为对方路由器（如：S0）的X.25端口地址）# x25 htc X（配置最高双向通道数。
X的取值范围1-4095，要根据邮电局实际提供的数字配置）# x25 nvc X（配置虚电路数，X不可超过邮电局实际提供的数否则将影响数据的正常传输）# exitS0端口配置完成后，用no shutdown命令激活E0口。
如果ping S0端口正常，ping 映射的X.25 IP地址即对方路由器端口IP地址不通，则可能是以下几种情况引起的：1）本机X.25地址配置错误，重新与邮局核对（X.25地址长度为13位）；2）本机映射IP地址或X.25地址配置错误，重新配置正确；3）对方IP地址或X.25地址配置错误；4）本机或对方路由配置错误。
能够与对方通讯，但有丢包现象。
出现这种情况，一般有以下几种可能：1）线路情况不好，或网卡、RJ45插头接触不良；2）x25 htc最高双向通道数X的取值范围和x25nvc 虚电路数X超出邮电局实际提供的数字。
最高双向通道数和虚电路数这两个值越大越好，但绝对不能超出邮电局实际提供的数字，否则就会出现丢包现象。
3．专线的配置# conf t# int S2（指定S2口）# ip addr ABCD XXXX（ABCD 为S2 的IP地址，XXXX为子网掩码）# exit专线口配置完成后，用no shutdown命令激活S2口即可。
4．帧中继的配置# conf t# int s0# ip addr ABCD XXXX （ABCD 为S0 的IP地址,XXXX为子网掩码）# encap frame_relay （封装frame_relay 协议）# no nrzi_encoding （NRZI=NO）# frame_relay lmi_type q933a （LMI使用Q933A标准．LMI（Local management Interface）有3种：ANSI：T1.617、CCITTY：Q933A和Cisco特有的标准）# frame-relay intf-typ ABC（ABC为帧中继设备类型，它们分别是DTE设备、DCE交换机或NNI（网络接点接口）支持）# frame_relay interface_dlci 110 br（配置DLCI（数据链路连接标识符））# frame-relay map ip ABCD XXXX broadcast （建立帧中继映射。
ABCD为对方IP地址，XXXX为本地DLCI号，broadcast允许广播向前转发或更新路由）# no shutdown （激活本端口）# exit帧中继S0端口配置完成后，用ping命令检查S0口。
如果不正常，通常是因为没有激活该端口，用no shutdown命令激活S0口即可。
如果ping S0端口正常，ping 映射的IP 地址不正常，则可能是帧中继交换机或对方配置错误，需要综合排查。
全套课件-组网技术与网络管理(第三版)_完整
– 设计方案成册这个是一个优秀的设计者最基本的工作， 因为它是整个布线工程的总依据和总指挥，其包括了 图纸、设计方案等等。
2021年1月9日
第17页
网络设备的选型
• 在网络建设中，网络设备的选型对于整个 网络是否高可用性、冗余性、可扩展性都 起着决定性的作用。网络设备包括了对交 换机、路由器的选择。
第1章 网络建设要素
教学目标 教学重点 教学过程
2021年1月9日
第1页
教学目标
• 为了能够系统的讲述如何进行网络建设， 本章将作为一个综述，为读者介绍网络建 设的基本要素。
2021年1月9日
第2页
教学重点
• 如何进行网络建设 • 网络建设的拓扑图 • 网络建设的基本要素
ห้องสมุดไป่ตู้
2021年1月9日
第3页
1.1 如何进行网络建设
• 针对现有的状况考虑 • 针对今后的发展需要考虑 • 网络建设所要保障的基本要求
2021年1月9日
第4页
针对现有的状况考虑
– 在针对现有的状况时，需要考虑网络建设所需 的费用，尽量使用合适的设备。
– 需要从整个网络的实际情况来进行分析，不要 一味的为了节约成本而使用低廉的产品。
2021年1月9日
第15页
综合布线
综合布线是一种模块化的、灵活性极高的建筑物 内或建筑群之间的信息传输通道。它既能使语 音、数据、图像设备和交换设备与其它信息管 理系统彼此相连,也能使这些设备与外部相连接。 它还包括建筑物外部网络或电信线路的连接点 与应用系统设备之间的所有线缆及相关的连接 部件，通过按标准的、统一的和简单的结构化 方式编制和布置达到所要求的功能。因此，综 合布线系统是一种标准通用的信息传输系统。
计算机专业的网络管理技术
计算机专业的网络管理技术网络管理技术是计算机专业中的重要分支，它涵盖了网络设计、配置、维护和优化等多方面内容。
在当今信息化时代，网络管理技术的重要性更加凸显。
本文将介绍计算机专业的网络管理技术，并讨论其在现实生活中的应用。
一、网络管理技术的概述网络管理技术是指基于计算机网络环境下对网络进行规划、控制和监控的一系列技术手段。
它旨在提供高效可靠的网络服务，并确保网络的安全性和稳定性。
网络管理技术可以分为以下几个方面：1. 网络规划与设计：网络管理技术在网络建设初期起着重要作用。
它需要根据具体需求和资源情况进行网络规划和设计，确定网络拓扑结构、硬件设备和协议等。
2. 网络配置与部署：网络管理技术需要进行网络配置和部署，包括网络设备的设置、网络地址的分配、协议的配置等。
这些工作的目的是使网络设备能够正常运行，并实现数据的传输与交换。
3. 网络监控与维护：网络管理技术需要对网络进行监控和维护，及时发现并解决网络故障和问题。
它可以通过网络管理系统来实现对网络设备和流量的监控，确保网络的正常运行。
4. 网络安全与优化：网络管理技术需要保障网络的安全性和优化性能。
它通过设置防火墙、加密通信、访问控制等手段来提高网络的安全性，并通过流量控制、负载均衡等手段来优化网络性能。
二、网络管理技术的应用计算机专业的网络管理技术在现实生活中有广泛的应用。
以下是几个典型的应用场景：1. 企业网络管理：大部分企业都拥有自己的内部网络，网络管理技术可以帮助企业对网络进行管理和维护。
通过网络管理技术，企业可以实现内部网络的拓扑设计、设备配置和安全保障，提高员工的工作效率和信息交流的效果。
2. 云计算与数据中心管理：随着云计算和大数据技术的发展，数据中心管理变得越来越重要。
网络管理技术可以用于数据中心的网络规划和配置，确保数据中心的高可用性和安全性。
3. 运营商网络管理：运营商需要管理庞大的网络设备和用户，网络管理技术可以帮助运营商实现对网络设备的配置、监控和维护。
局域网组建中的交换机配置与管理技巧
局域网组建中的交换机配置与管理技巧在局域网（LAN）的组建中，交换机是一个至关重要的设备。
它不仅用于连接各个网络设备，还负责数据包的转发和过滤，以实现高效的数据传输和网络管理。
本文将重点介绍局域网中交换机的配置与管理技巧，帮助您更好地搭建和维护一个可靠的网络环境。
一、交换机配置技巧1. 网络拓扑规划在进行交换机配置之前，应该首先进行网络拓扑规划。
根据局域网的规模和需求，确定拓扑结构，包括主干交换机、接入交换机以及终端设备的连接方式。
合理的拓扑规划可以提高网络的可靠性和性能。
2. 网络地址规划为了实现设备之间的通信，需要对局域网进行地址规划。
在配置交换机时，应根据网络拓扑和子网划分，为每个接口分配合适的IP地址。
同时，还需设置默认网关和DNS服务器，以确保网络的正常通信和Internet访问。
3. VLAN划分与配置虚拟局域网（VLAN）的划分可以提高网络的灵活性和安全性。
通过交换机的VLAN配置，可以将不同的终端设备划分到不同的虚拟网络中，实现不同子网间的隔离和管理。
在交换机上创建VLAN，并配置端口的PVID和允许通过的VLAN，可以实现交换机对VLAN的支持。
4. 交换机端口配置在交换机的端口配置中，需要关注端口速率、双工模式和流量控制。
根据需要选择适合的速率和双工模式（如百兆/千兆以太网、全双工/半双工），并开启合适的流量控制机制，以确保数据传输的稳定和顺畅。
5. STP配置生成树协议（Spanning Tree Protocol，STP）是用于消除交换环路的一种协议。
在局域网中，多个交换机之间的连接可能形成环路，导致网络出现广播风暴和数据丢失等问题。
通过在交换机上启用STP，可以自动抑制环路，并选择合适的路径进行数据转发，提高网络的可用性。
二、交换机管理技巧1. 定期备份配置文件交换机的配置文件包含了设备的各项设置和参数，一旦配置丢失或错误，可能导致网络中断或异常。
为了避免这种情况，建议定期备份交换机的配置文件，以备不时之需。
网络组建与管理模拟测试题一答案
《网络组建与管理》模拟测试题一姓名班级学号得分1.填空题（20分, 每空1分）2.在我国cn 作为顶级域名, 这是由中国互联网信息中心负责管理的。
3.在Internet中, 域名解析方式有递归解析和反复解析两种方式。
4.企业信息网络是指专门用于企业内部信息管理的电脑网络, 一般为一个企业所专用,覆盖企业生产经营管理的各个部门, 在整个企业范围内提供硬件、软件和信息资源的共享。
5.不同的电脑网络在网络规模、网络结构、通信协议和通信系统、电脑硬件及软件配置方面都有着很大的差异。
6.黑客的攻击方法非常繁多, 其采用的主要攻击方式有利用默认账号进行攻击、获取密码、网页欺骗、放置特洛伊木马、系统漏洞、炸弹攻击、电子邮件攻击等。
7.应用层主要向应用程序提供服务, 并按其向应用程序提供的特性分成组。
8.Internet中存在着大量的域名服务器, 每台域名服务器中都设置了一个数据库, 其中保存着它所负责区域内的主机域名和主机IP地址的对照表。
9.实现域名解析的硬件设备是域名服务器, 它是一个安装有域名解析处理软件的主机,同时在Internet中拥有自己的IP地址。
10.共享是指网络中的用户都能够部分或全部地享受这些资源。
11.客户机在网络中又被称为工作站, 它是指在网络中享受由服务器提供服务的电脑。
12.数据通信是电脑网络最基本的功能。
13.组的类型有两种, 一种是安全式组, 可以设置权限, 简化网络的维护和管理；另一种是分布式组, 只能用在与安全（权限的设置等）无关的任务上。
14.局域网交换机应用于局域网络, 用于连接终端设备, 如服务器、工作站、集线器、路由器等网络设备, 并提供高速独立通信通道。
15.BBS服务器是专门为BBS服务而设立的, 它是依靠FTP服务和HTTP服务这两项服务来实现的。
16.提供FTP服务的主机被称为FTP服务器。
1.判断题（15分, 每题1分）2.常见的微波数据通信系统主要有直接微波通信系统和卫星微波通信系统。

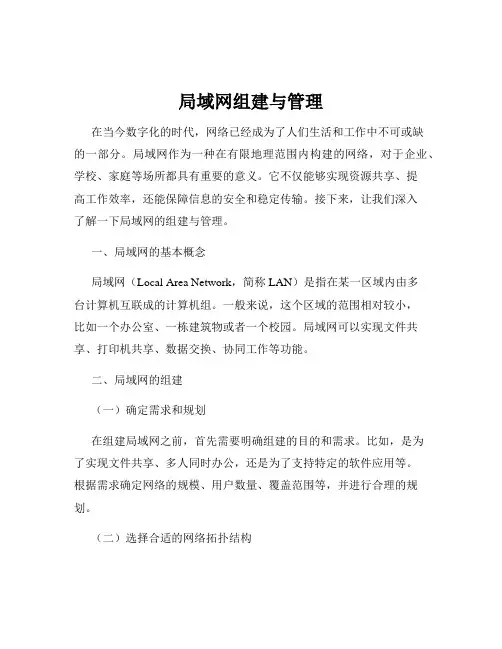

局域网组建与管理
