判断变压器的联接组别方法
判断变压器的联接组别方法
在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n 表示带中性线；“d”表示二次侧为三角形接线。
“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压Uab
滞后一次侧线电压UAB330度（或超前30度）。
变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
三相变压器在电力系统和三相可控整流的触发电路中，都会碰到变压器的极性和联接组别的接线问题。
变压器绕组的联接组，是由变压器原、次边三相绕组联接方式不同，使得原、次边之间各个对应线电压的相位关系有所不同，来划分联接组别。
通常是采用线电压矢量图对三相变压器的各种联接组别进行接线和识别，对初学者和现场操作者不易掌握。
而利用相电压矢量图来对三相变压器各种联接组别进行接线和识别，此种方法具有易学懂、易记牢，在实用中即简便又可靠的特点，特别是对Y/△和△/Y的联接组，更显示出它的优越性。
下面以实例来说明用相电压矢量图对三相变压器的联接组别的接线和识别的方法。
1用相电压矢量图画出Y/△接法的接线图
首先画出原边三相相电压矢量A、B、C，以原边A相相电压为基准，顺时针旋转到所要求的联接组。
如图1所示，Y/△-11的联接组别，顺时针旋转了330°后再画出次边a相的相电压矢量，此a相相电压矢量在原边A相与B相反方向-B的合成矢量上，由于原次边三相绕组A、B、C和a、b、c相对应，我们把次边a相绕组的头连接次边b相绕组尾，作为次边a相的输出线，由此在三角形接法中，只要确定了次边a相的连结，其他两相的头尾连接顺序和引出线就不会弄错。
因此根据原次边相电压矢量便可画出Y/△-11组接线图，如图2所示。
2用相电压矢量图来识别Y/Δ 接法的联接组别
如要识别图3所示的Y/△接法的联接组别，首先画出原边相电压矢量A、B、C，根据图3的接线图可以看出，次边a相绕组的尾连接C相绕组的头作为次边a 相的输出线，由于次边a与原边A同相位，我们把次边a相相电压矢量画在原边相电压C和-A的中间，以原边A相为基准，顺时针旋转次边a相，它们之间的夹角为210°，由此这个接线图是Y/△-7组，见图4。
3用相电压矢量图画出△/Y接法的接线图
首先画出次边a、b、c三相相电压矢量图，以次边a相相电压矢量为基准，逆时针旋转到所要求联接组，再根据此矢量图画出该组别的接线图。
如图5所示，先画出△/Y-5组的矢量图，再逆时针旋转150°，画出原边A相相电压矢量，此A相相电压矢量上，因此根据此矢量图便可画出△/Y-5组的接线图可知，次边a、b、c三个头作为a、b、c三相的输出端，原边A的尾C的头，B的尾接A的头，C的尾接B的头分别作为A、B、C三相的输出端，见图6。
4用相电压矢量图，识别△/Y接法的联接组别
首先画出以次边a、b、c三相电压为基准的矢量图，再根据原边绕组的接法，只要将A相画在次边矢量上，以原边A相顺时针旋转到次边a相之间的夹角是多少，就知道该△/Y的接线图它属于第几组。
如图7所示，识别图中△/Y的接线图它属于几组，根据上面的方法，画出次边a、b、c三相相电压矢量图，从接线图中可以看出原边A相绕组的头连接B 相绕组的尾作为原边A相引出线，因此我们把原边相电压矢量A画到次边矢量a和-b中间，而次边C相绕组的头作为次边a相输出，因此我们把次边矢量C当成是矢量a调相来使用，然后以原边A相顺时旋转到次边a相，它们的夹角为270°，因此这个接线图为△/Y-9联接组，见图8。
由此可见，用相电压矢量图来对三相变压器各种联接组别进行接线和识别的方法简单易学，却在现场实践过程中具有很高的实用价值。
变压器绕组有星形联接DY11和YY0区别
变压器三相绕组有星型联结、三角形联结与曲折联结等三种联结法。
在绕组联结中常用大写字母A、B、C表示高压绕组首端，用X、Y、Z表示其末端；用小写字母a、b、c表示低压绕组首端，x、y、z表示其末端，用o表示中性点。
新标准对星型、三角形和曲折形联结，对高压绕组分别用符号Y、D、Z表示；对中压和低压绕组分别用y、d、z表示。
有中性点引出时分别用YN、ZN和yn、zn表示。
自藕变压器有公共部分的两绕组中额定电压低的一个用符号a表示。
变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。
例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。
加上时钟法表示高低压侧相量关系就是联结组别。
常用的三种联结组别有不同的特征：
1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点可以引出接地，也可以用来实现四线制供电。
这种联结的主要缺点是没有三次谐波电流的循环回路。
2 D联结：D联结的特征与Y联结的特征正好相反。
3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%。
成本较大。
据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。
而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。
现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有许多优点：
3.1 D联结对抑制高次谐波的恶劣影响有很大作用
3.1.1 在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消；
3.1.2 高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D 联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。
3.2 Dyn11联结变压器的零序阻抗比Yyn0联结变压器小得多，有利于低压单相
接地短路故障的切除。
3.3 Dyn11联结变压器允许中性线电流达到相电流的75%以上。
因此，其承受不平衡负载的能力远比Yyn0联结变压器大。
3.4 当高压侧一相熔丝熔断时，Dyn11联结变压器另二相负载仍可运行，而Yyn0却不行。
因此，在变压器联结组别选择中，选择Dyn11联结变压器很有必要。
由于Yyn0联结变压器高压绕组的绝缘强度要求较之Dyn11联结变压器稍低，所以，不宜将Yyn0联结变压器改为Dyn11联结。
采用Dyn11和Yyn0连接组别是根据用户要求确定的。
Dyn11和Yyn0相比优点如下：
减少变压器损耗；降低谐波分量；有利于单相接地短路故障的切除；单相不平衡负荷可充分利用。
两者线圈完全不同，不能简单互换。
变压器的连接组别(附各种判别方法)
变压器的连接组别变压器的同一相高、低压绕组都是绕在同一铁芯柱上，并被同一主磁通链绕，当主磁通交变时，在高、低压绕组中感应的电势之间存在一定的极性关系同名端：在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”。
变压器联结组别用时钟表示法表示规定：各绕组的电势均由首端指向末端，高压绕组电势从A指向X，记为“ÈAX”，简记为“ÈA”，低压绕组电势从a指向x，简记为“Èa”。
时钟表示法：把高压绕组线电势作为时钟的长针，永远指向“12”点钟，低压绕组的线电势作为短针，根据高、低压绕组线电势之间的相位指向不同的钟点。
确定三相变压器联结组别的步骤是：①根据三相变压器绕组联结方式（Y或y、D或d）画出高、低压绕组接线图（绕组按A、B、C相序自左向右排列）；②在接线图上标出相电势和线电势的假定正方向③画出高压绕组电势相量图，根据单相变压器判断同一相的相电势方法，将A、a重合，再画出低压绕组的电势相量图（画相量图时应注意三相量按顺相序画）；④根据高、低压绕组线电势相位差，确定联结组别的标号。
Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。
对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。
标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。
三相变压器联结组别判断方法
三相变压器联结组别（标号）的判定方法一、联结组别（标号）概念三相变压器的联结组别是指三相变压器一次（高压）绕组的线电压（电动势与二次（低压）绕组的线电压（电动势）之间的相位关系。
采用所谓的时钟表示法，就是把高压绕组的电压向量看成是时钟的长针，低压绕组的电压向量看成时钟的短针，长针指向12，看短针指在哪个数字上，这个数字即连接组号,如图1-1所示。
B.12639图1-1二、影响联结组别的因素三相变压器的联结组别与绕组的联结方法、各相电动势的相位及同名端的标志有关。
（一）联结方法的影响变压器绕组最常用的联结方式有星形、三角形接法，也有开口三角形、自藕形和曲接形（Z形）接法。
常见的有星形和三角形接法，而三角形接法又有逆接和顺接两种,即ax绕组的x端可以和b连接，也可以与c连接。
按照ax-by-cz-ax 顺序接线的称为顺接，按照ax-cz -by-ax 顺序接线的称为逆接；星形接法用Y 表示；三角形接法用D 表示，如图1-2所示。
Czcab .cca b图1-2（a ）星形联结 （b ）三角形联结（顺联） （c ）三角形联结（逆联）在三相变压器里 ，一次绕组的首端用A 、B 、C 表示 ；末端用X 、Y 、Z ；二次绕组的首端用a 、b 、c 表示，末端用x 、y 、z 表 示。
星形接法中点可以引出中线，也可以不引出。
这样,一、二绕组的接法就有各组合：(1)Y,y 或YN,y 或Y,yn;(2)Y,d 或YN,d;(3)D,y 或D,yn;(4)D,d 。
其中大写字母表示高压绕组接法,小写字母表示低压绕组接法,字母N,n 是星形接法的中心点引出标志。
（二）绕组电动势相位的影响在变压器的接线图中 ，一次绕组按A 、B 、C 相序排列，相位保持不变 ；二次绕组按a 、b 、c 相序排列，相位可有改变（abc 、bca 、cab ）。
同一铁心柱上的绕组属于同一相，相位相同 ；错开一个铁心柱相位滞后1200，钟点数按顺时针方向增加4h ，错开两个铁心柱，相位滞后2400，钟点数按顺时针方向增加8h ，如图1-3（a ）、（b ）所示。
三相变压器联结组别判断方法
三相变压器联结组别（标号）的判定方法一、联结组另U （标号）概念三相变压器的联结组别是指三相变压器一次（高压）绕组的线电压（电动势与二次（低压）绕组的线电压（电动势）之间的相位关系。
采用所谓的时钟表示法，就是把高压绕组的电压向量看成是时钟的长针，低压绕组的电压向量看成时钟的短针，长针指向12，看短针指在哪个数字上，这个数字即连接组号，如图1-1所示。
图1-1二、影响联结组别的因素三相变压器的联结组别与绕组的联结方法、各相电动势的相位及同名端的标志有关。
（一）联结方法的影响变压器绕组最常用的联结方式有星形、三角形接法，也有开口三角形、自藕形和曲接形（Z形）接法。
常见的有星形和三角形接法，而三角形接法又有逆接和顺接两种，即ax绕组的X端可以和b连接，也可以与C连接（1）Y,y 或 YN,y 或 Y,yn;（2）Y,d 或 YN,d;（3）D,y 或 D,yn;（4）D,d 。
其中大 写字母表示高压绕组接法，小写字母表示低压绕组接法，字母N,n 是星形接 法的中心点引出标志。
（二）绕组电动势相位的影响在变压器的接线图中 ，一次绕组按 A 、B 、C 相序排列，相位保持不 变；二次绕组按 a 、b 、C 相序排列，相位可有改变（abc 、bca 、Cab ）。
同一铁心柱上的绕组属于同一相，相位相同 ；错开一个铁心柱相位滞后1200,钟点数按顺时针方向增加4h ，错开两个铁心柱，相位滞后2400,钟点数按顺时针方向增加 8h ，如图1-3 （a ）、（b ）所示。
按照ax-by-cz-ax 顺序接线的称为顺接，按照 ax-cz -by-ax 顺序接线的称为逆接；星形接法用 Y 表示；二角形接法用 D 表示，如图 1-2所示。
* UC（a ）星形联结 在三相变压器里 （b ）三角形联结（顺联） ，一次绕组的首端用 A B 、 （C ）三角形联结（逆联）C 表示；末端用X 、丫、Z 二次绕组的首端用a 、b 、C 表示，末端用x 、y 、Z 表 示。
浅述三相变压器联结组别测定方法
浅述三相变压器联结组别测定方法摘要：介绍三相变压器接线组别原理，接线组别用相量分析法用“时钟法”来表示高、低压两侧间线电压的相位关系，通过举列试验组别测定方法、步骤及验证方法，得出接线组别的一般变化规律。
关键词：变压器极性、接线组别、时钟法、组别测定0 引言三相变压器的连接组别用时序来表示，连接组别表明了三相变压器对称运行时高、低压侧线电势或线电压之间的相位关系，它不仅与线圈的绕向和首末端的标志有关，还与三相绕组的连接方式有关。
能否正确判断三相变压器联结组别，关系到能否将变压器并入系统的必要条件，保证了电力系统供电的可靠性，从而提高变压器的运行效率和系统运行的经济性。
1、简述三相变压器联结组别原理1.极性测定的依据高、低压线圈之间的相电压相位决定于两个线圈的标号及其绕向。
若高、低压线圈的标号和绕向都相同（或都相反）则高、低压侧的相电压同相，这时我们说A、a 两点同极性，如图1所示。
若只有标号(或绕向)反了，则相电压的相位相反，这时我们说A、a 两点不同极性，如图2所示。
2.三相绕组的联接方法把三个单相绕组联成三相绕组将有好几种联法，其中最基本的形式有星形（或 Y 形）接法和三角形（D或Δ形）接法两种，此外，还有曲折接法（或 Z 按法）。
一般情况下三角形联接和曲折形联接只采用右行联接。
3.三相变压器的联结组三相变压器高、低压侧线电压之间的相位关系，不但与标号和绕向有关，还与三相线圈的联接方式有关。
根据电机学理论，习惯上用“时钟法”来表示高、低压两侧间线电压的相位关系。
时钟法是把高压侧线电压的相量作为时钟的分针，且其指向定在12点，低压侧对应的线电压的相量作为钟表的时针，时针和分针指向的角度差别就是高低压侧间的线电压的相位差。
注意：判断连接组号时，必须按顺时针方向。
三相电力变压器常用的联结组标号有Y,Yo（即 Y/Y-12）、D,zO（即Δ/Z-12）、Y,d11（即Y/Δ-11）、Y,z11(即 Y/Z-11)。
三相变压器绕组的联结组别
三相变压器绕组的联结组别1．变压器联接组别标号的常用确定方法确定变压器联接组别标号通常采用国际上规定的时钟表示法，即规定原绕组线电动势向量EAB当作钟表的指针固定指“12”位置，副绕组电动势向量Eab当作时针指向钟表的那个数字，该数字就是三相变压器联接组别的标号。
下面以Yy0为例，阐述确定联接组标号的具体步骤。
分别画出原绕组和副绕组接线图（见图1（a））。
注意画图时同一芯柱的绕组上下对齐，找同一芯柱上的绕组感应电动势的同极性端。
图1 Yy0连接组按照原边接线画出原边绕组的电势向量图。
按照副边接线画出把A和a（见图1(b)）看成等电位点的副边绕组电势向量图。
在原、副绕组电动势向量图中找出对应的线电动势相位差。
即Eab当作钟表的分针固定在“12”位置，Eab当作时针所指数字就是该变压器联接组别标号（图1中Eab指“12”，通常用“0”表示）。
联接组组成：原边接线、副边接线组别号。
由此得图1的联接组为Yy0。
应用此法，对应每一个联接组别都要画出对应原边接线和副边接线的电势向量图，步骤繁琐，也容易出错，掌握起来有一定的难度，尤其对从事变电站运行的职工更是如此。
笔者将所有的联接组别进行全面的分析，反复推敲，找出了它们之间的相互联系及变化规律，总结出了不用画向量图的简易确定联接组标号的方法。
2 变压器中各电动势向量的相位变化规律用国际上规定的方法确定三相变压器的联接组别，较关键的步骤是画原、副绕组电动势向量图，找原、副边绕组对应的线电动势相位差。
由于三相变压器结构的特点，三相变压器原、副绕组电动势向量的相位变化及相位差也有一定的规律可循。
三相变压器同一侧（原边或副边）各相电动势相位互等120°。
同一铁芯柱上原、副绕组相电动势要么同相，相位差为0°，要么反相，相位差为+180°（如图1 Yy0）。
不论怎样联接，电势向量组成的三角形为等边三角形。
高压绕组线电势EAB和对应的低压绕相线电势Eab之间的相位差总是30°的整倍数。

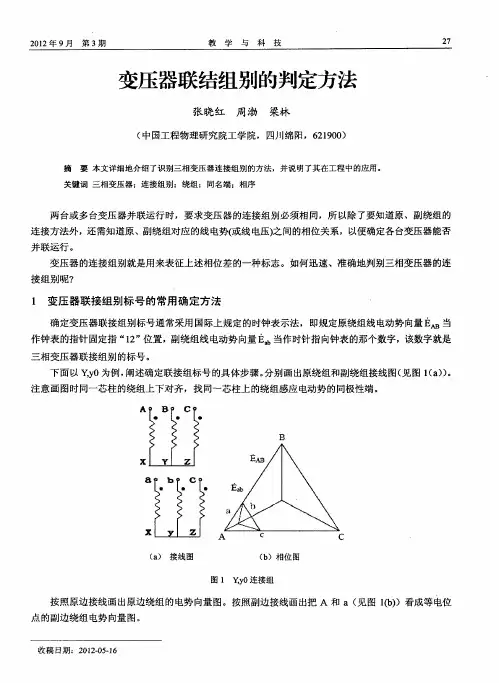

变压器联结组别的判定方法
第 ３期
教
学
与
科
技
２ ７
变压器联结组别的判定方法
张晓红 周渤 梁林
（ 中国工程 物 理研 究 院工 学 院 ，四川 绵阳 ，６ １０ ） ２ ９０
摘
要 本文详 细地 介绍了识 别三 相变压器连接组别 的方法 ，并说 明了其在 工程 中的应用 。
；
关键 词 三相变压器 ；连 接组别；绕组 ；同名端 ；相序
容 易出错，掌握起来有一定的难度 ，尤其对从事变 电站运行 的职工更是如此。笔者将所有的联接组别
进行全面的分析，反复推敲，找出了它们之 间的相互联系及变化规律 ，总结出了不用画向量 图的简易 确定联接组标号的方法 。
２ 变压器 中各 电动势 向量的相位 变化规律确 定三相 变压器联接组标号
２１ ０ ２年 ９月
第 ３期
教
学
与
科
技
２ ９
第 三 ，当原 边接 线 、标 记 、极 性 固定 时 ，副边 绕 组三 相 出线标 记 按相 序移 位一 次 ，相 当于 副边 相 电动 势顺 时针 转动 了 １０，联 接 组别在 原来 的标 号 上加 “ ” ２。 ４ ，如 “ ＋ ”时 ，标 号 为 “ ” ｏ４ ４ ；再移 位一 次 副 边 相 电动势 ，又 顺 转 了 １０，相 当于 “ ＋ ” ２。 ４ ４ ，标 号 为 “ ”（ ８ ８ ｙ ）． 第 四 ，当有 一侧 的接线 为三 角 形 时 ，若标 记不 变 ，极 性不 变 ，但 接线 由顺 序三 角形 改 接成逆 序 三 角形 ，对应 的相 电势 变化 了 ６。 当三 角 形接 线在 副边 时，相 当于钟 表 的 时针 逆 时针转 了 ６ 。 ０。 ０，组别 号 减 “” ２ ；如 ｙ ｌ 为 ｄ ｌ ， 变 ｄ ｌ，三 角形接 线在 原边 时 ，相 当 于钟表 的 时针顺 时针 转 了 ６ 。 别号 加 “ ” Ｏ ，组 ２，
变压器连接组别的判断
变压器连接组别的判断[摘要] 使用变压器或其他磁耦合线圈时，经常会遇到两个线圈的正确连接问题，如果连接不正确就有可能将变压器烧毁。
文章对此进行了探讨。
[关键词] 变压器同名端连接组一、前言在使用变压器或其他磁耦合线圈时，经常会遇到两个线圈的正确连接问题，如果连接不正确就有可能将变压器烧毁。
但是，要正确进行变压器绕组的连接，必须事先确定好绕组的同名端和连接组别。
二、同名端的确定方法1.分析法对两个绕向已知的绕组而言，可这样判断：当电流从两个同名端流入(或流出)时，铁心中所产生的自感磁通和互感磁通方向是一致的。
如图1所示，1端和4端为同名端，电流从这两个端点流入时，它们在铁心中产生的自感磁通和互感磁通方向相同。
图1 同名端的判定2.实验法对于一台已经制成的变压器，无法从外部观察其绕组的绕向，因此无法辨认其同名端，此时可用实验的方法进行测定，测定的方法有交流法和直流法两种。
(1)交流法如图2所示，将一次、二次绕组各取一个接线端连接在一起，如图中的2(即U2)和4(即u2)，并在一个绕组上(图中为N1绕组)加一个较低的交流电压u12，再用交流电压表分别测量U12、U13、U34各电压值。
如果测量结果为：U13=U12-U34，则说明N1、N2绕组为反向串联，即同名端相串联，故2和4为同名端，1和3也为同名端。
如果测量结果为：U13=U12+U34，则说明N1、N2绕组为顺向串联，即异名端相串联，故2和4为异名端，1和4即为同名端。
图2 交流法测定同名端(2)直流法用1.5V或3V的直流电源，按图3所示连接，直流电源接在高压绕组上，而直流毫伏表接在低压绕组两端。
当开关S合上的一瞬间，观察直流毫伏表指针摆动的方向，就可确定变压器绕组的同名端。
如果毫伏表指针向正方向（向右）摆动，则接直流电源正极的端子与接直流毫伏表正极的端子为同名端。
如果毫伏表指针向反方向（向左）摆动，则接直流电源正极的端子与接直流毫伏表负极的端子为同名端。
三相变压器连接组别的实用判别法
三相变压器连接组别的实用判别法【摘要】通过对三相变压器连接组别变化规律的分析，总结得出连接组比较实用的判别方法。
【关键词】三相变压器连接组别实用判别法一、前言三相变压器的一次侧和二次侧都可以接成三角形（△）或者星形（Y），因此，根据不同的需要，三相变压器的一次侧和二次侧就会有各种不同的接法，这就形成了不同的连接组别。
需要并联运行的三相变压器，它们的连接组别必须相同。
否则，即使它们的一次侧和二次侧电压大小一样，并联后仍会产生环流，从而损坏变压器，这说明掌握三相变压器连接组别的判别方法是十分重要的。
由于三相变压器连接组别是变化的，所以学生在学习及掌握其判别方法时就有一定的难度，但连接组别的判别还是有规律可循的。
现将多年来在教学工作中不断积累、总结的三相变压器连接组别实用判别法介绍如下。
二、影响连接组别变化的因素三相变压器连接组别反映了变压器一次侧和二次侧线电势之间的相位关系，按国际标准规定，用时钟表示法来标志变压器的连接组别。
影响连接组别变化的因素有4个，分别为：1、变压器绕组的同名端。
即在任何瞬间，绕组电势极性相同的线圈端。
2、变压器绕组的首尾引出端。
即绕组连接的引出端是由首端引出，还是由尾端引出。
3、变压器绕组的引出端相序。
即三相绕组与电源或负载连接的相序。
4、变压器绕组的连接方式。
即三相绕组是接成△形还是Y形，尤其是△形连接时，因为首尾连接的顺序不同，要看是正相序连接还是反相序连接。
变压器的连接组别与以上的4个因素是密切相关的，任何一个因素的改变，都会引起连接组别的改变。
三、连接组别的实用判别法根据影响连接组别改变的不同因素，判别方法的规律也有所不同。
1、绕组的同名端改变只要变压器一次侧或二次侧绕组的同名端改变，绕组的电势相位就移180°，则连接组别加“6”或减“6”。
如图1（a）所示的Y，d1连接组，若将二次侧绕组的同名端换成另一端，则变成图1（b）所示的Y，d7连接组（绕组电势的相量图省略）。
XX用相电压矢量法判断变压器联结组别
用相电压对三相变压器联接组别进行判别摘要：判断变压器联结组别的方法很多，各自有各自的特点和优势，在注电的专业基础考试中，很有可能有一道这样的题，本人觉得用相电压矢量图的方法容易掌握且不会出错。
常考的联结方式：YY、YD、DY三种，对于DD方式由于过于复杂从不考试，所以本文也不赘述了，而且考试的基本是根据联结图让写出属于哪种联结方式。
基本概念：同名端和出线。
不单独定义，在举例中体会。
1、用相电压矢量法判断YY接法例1：解：首先画出1次ABC的矢量图，顺时针方式120度旋转。
观察2次侧的a相和1次的A相对应，但是同名端相反，所以2次侧a相位A的180度延长线上。
如上图：所以2次侧的时针在6点钟方向，表示的是YY-6。
例2：首先画出原边ABC，副边的a相和原边的B对应，且同名端一样，所以将a画在B方向上，由于a是A旋转120度得到的，所以联结组别是YY-4.副边a对应原边的B，但是由于同名端相反，所以a在B的反向延长线上，如图：故YY-10例3：副边a在C的延长线方向，所以是YY-2可以看出YY的联结方式非常简单，考试也不会考你，如果在增加的难度，就是在原边的时候ABC就是打乱的情况下，你也可以不管他，照样按照ABC顺序画图，只观察副边的a对应在哪里，需不需要延长就可以一眼望穿秋水了。
2、用相电压矢量法判断YD/DY接法这个是核心考点，也是判断DY方法的基础，有的人通过撇捺等方式判断也可以，有些话很难描述，还是通过例子来体会吧，我们逐个深入举例，由简入繁。
EX1：先画出原边ABC，观察副边D的a相，由于同名端相同，a相三角型连接的那个抽头是a 的头部+c的尾部，ac对应原边的AC，所以a相在+A和-C之间分角线引出，和A的夹角是30度，所以是YD-1。
副边a相抽头是从a的头+b的尾引出，所以在原边图上画在+A与-B的平分线，故是YD-11。
EX3：副边a从a的头和b的尾引出。
注意了：由于同名端相反，倒180度认为是从a的尾b的头引出，并且a对应原边的A，b对应原边的C。
三相变压器极性及连接组别
曲折形（Z）连接的变压器极性判断
曲折形连接的变压器，其三个线圈按照一定的规律相互连接。极性判断时，需要 先确定曲折形连接的具体规律，然后根据规律判断每个线圈的极性。通常需要结 合变压器的铭牌、接线图等信息进行判断。
总结词：曲折形连接变压器的极性判断需要综合考虑多种因素，包括线圈的接线 规律、铭牌信息等。
极性及连接组别的选择还影响到无功补偿装置的补偿精度和响应速度，对 于电力系统的稳定性和经济性具有重要意义。
04
CATALOGUE
三相变压器极性及连接组别的测试方法
直流法测试三相变压器极性及连接组别
总结词
通过测量一次侧和二次侧的直流电阻来判定极性和连接组别。
详细描述
在三相变压器的一次侧和二次侧分别接入直流电源，测量各相的直流电阻值， 根据电阻值的大小和相位关系，可以判断出变压器的极性和连接组别。
3. 低压侧三个相绕组的末端连接 在一起形成中性点，但该中性点 不接地。
YNyn0d1连接组别
详细描述
1. 高压侧三个相绕组的首端分别 接到三相电源的A、B、C相上， 而它们的末端连接在一起称为中 性点，并接地。
2. 低压侧三个相绕组的首端分别 与高压侧相绕组的末端连接，形 成三角形接法。
总结词：中性点接地，高压侧三 角形接法，低压侧星形接法，低 压侧中性点不接地。
VS
详细描述
使用专用的变压器极性及连接组别测试仪 器，按照仪器操作说明进行测量，可以快 速准确地判断出变压器的极性和连接组别 。测试结果可以通过器自带的显示屏或 电脑软件进行查看和分析。
05
CATALOGUE
三相变压器极性及连接组别的维护与保养
