工艺管道工程识图资料
B、施工图说明：在图纸上无法表示出来，而非要施工人员知道的 一些技术和质量方面的要求，一般用文字形式加以说明。
C、设备、材料表： 该工程所需的各种设 备和各类管道、管件 、阀门以及防腐、保 温材料的名称、规格 、型号、数量的明细 表。 以上三点是文字说明 ，但是施工图纸不可 缺少的组成部分。
C、标高：管道高度用标高表示。在立(剖)面图中，为表明管子的垂直间距一 般只注写相对标高而不注写间距尺寸。 管道的相对标高，以建筑物低层室内地坪为正负零。安装时要求土建队在室 内沿墙体或柱子弹上标高+500mm标高线。 对于管径较大的管子，不仅可注管子中心的标高，也可注管低和管顶的标高。 管中心标高： 管顶标高： 管底标高： D、坡度、方向标：
最低管
次低管
最高管
管子的交叉 在图纸中经常出现交叉管线，这是管线投影相交所至。如果两条管 线投影交叉，一般高的管线应显示完整，低的管线要断开表示
a b c d 标高顺序为a高于b高于c高于d
管道的剖视图 用剖切符号来表示剖切位置线和投影方向在正视或侧视方向的投 影面。
A A 图纸中俯视图表示
三、符号及图例：
1、线型： 粗实线：主要管线、图框 线 中实线：辅助管线、分支 管线 细实线：管件、阀件的图 线，建筑物及设备轮廓线 ，尺寸线、引出线 点划线：定位轴线，中心 线 粗虚线：地下管线，被设 备所遮盖的管线 虚线：设备内辅助管线， 自控仪表连接线，不可见 轮廓线 波浪线：管件、阀件断裂 处的边界线
A—A 用剖视图表示
六、管道轴侧图和流程图 在施工平面图绘制时难免会出现视图信息不完整、表示方法不全等 错误，因此在施工的过程中，技术人员并不是完全依赖施工平面图进 行识图指导施工。还要依赖施工流程图和绘制管道轴侧图的方法辅助 进行识图。 工艺流程图是工艺技术的核心，通过结合图例对流程图所反映的 工艺流程进行分析，有助于对工艺安装图的理解。在正确理解工艺管 道流程的基础上，通过绘制三维管道轴侧图的方法 ，促进对工艺安 装图的正确理解，从而准确识图。 在管道专业中，常用的轴测图有两种分别是正等测图和斜等测图。 工艺安装常使用的是正等测图。
2、常用图例：见表2－2－1
A
3、施工图的表示方法：
A、标题栏： 项目：具体的工程名称 图名：本张图纸的名称和主要内容 设计号：设计部门对该工程的编号 图号：本专业图纸的编号顺序 B、比例： 管道施工图中常用比例：1：25、1：50、1：100、1 ：200、1：500
4.2m 3.5m
图纸中俯视图表示
用正视图表示
图纸中水平管带垂直45度弯头降标高 4.2m 3.5m
4.2m 3.5m
图纸中俯视图表示 图纸中水平管带一根立管三通表示方法
用正视图表示
立管在末端图纸中俯视图表示
用正视图表示
在管道中间立管向下图纸中俯视图表示
用正视图表示
在管道中间立管向上图纸中俯视图表示 图纸中水平管带一根立管四通表示方法
管道组成件基础知识
第一节 安装工程识图
一、图纸组成
1、基本图包括图纸目录、 施工图说明、设备材料表、 流程图、平面图、轴侧图和 立(剖)面图。 详图包括节 点图、大样图和标准图(重 复利用图)。 A、图纸目录：对数量众多 的施工图纸，设计人员把它 按一定的图名和顺序归纳编 排成图纸目录以便查阅。
四、管道安装图的识图： 工程图纸是设计人员对所设计工程全部意图的表达，识图则是技术 人员了解工程情况重要而关键的一步，也是预算人员从事施工图预算 编制的首要条件和环节。 管道的单双线图：管道施工图从图纸上可分为单线图和双线图。在图 形中仅用两条线条表示管子和管件形状的方法叫做双线表示法，由它 画成的图样称双线图，另外由于管子的截面尺寸要小的多，所以在小 比例的施工图中，往往把管子的壁厚和空心的管腔全部看成是一条线 的投影。这种在图形中用单根粗实线来表示管子和管件的图样，通常 叫做单线表示法，由它画成的图样称为单线图。下面将重点学习管道 单线图的表示方法。
五、管道施工图纸通常采用的是俯视图表示方法 水平表示是一根直线，垂直表示根据投影原理，它的平面 投影表示成一个圆或者在圆里加一个圆点。 图纸中水平管表示 图纸中垂直立管表示 或者 管子和弯头组合在一起的表示头降标高 4.2m 3.5m
用正视图表示
图纸中俯视图表示 图纸中水平管带大小头表示方法
用正视图表示
图纸中水平管带阀门的表示方法。
图纸中俯视图表示 用正视图表示 管子的重叠： 标高不同的两根管子如果水平位置相同，它们在平面图中的投影会 重叠在一起，反映在投影面上好象是一根管子的投影，这种现象称为 管子的重叠。 为了将多根重叠管线显示清楚的方法，称为折断显示法。
D、流程图：是对一个生产系统的工艺变化过程的表示。通过它可以对设备 、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了 解。
E、平面图：施工图中的基本图。主要表示设备的平面分布、管线的走向、排列、 标高等具体数据，使施工人员对该项工程有一个大该的了解。
二、通过识图应了解的几个问题： 1、工程概况：对工程内容进行总体了解，比如一座转油站，有泵房 、罐区、加热炉区，以及连接几个大区的平面管网和与之配套的采暖 系统、给排水系统。 2、各系统规定所用的材质、介质的工作压力、温度等，了解管道的 焊缝等级，以便满足对焊口的处理(热处理及无损探伤)。 3、根据编制说明和蓝图，了解管道所处的位置(地上、地下、沟内、 沟外)，以及对管道防腐、刷油、保温的要求。
F、立面图和剖面图：施工图中最常见的图样，表达设 备的立面分布和该项垂直方向的排列和走向、以及管径、 标高。
2、详图： 节点图：清楚的表示某一部分管道的详细结构及尺寸，是对平面图及其他图不 能反映 清楚的某点图形的放大。 大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。 标准图：(重复利用图)具有通用性质的图样。它不能用来作为单独进行施工的 图纸，只作为某些施工图的一个组成部分。一般由国家或有关部门出版标准图 集。
管道工程识图·工艺·预算第4章
４.１ 室外给水排水工程图
• ４.１.２ 室外给水排水工程图识图
• 室外给水排水工程图主要有室外给水排水平面图、室外给水排水管道 断面图和室外给水排水节点图三种图样.
• １. 室外给水排水平面图 • 室外给水排水平面图是室外给水排水工程图中的主要图样之一,表示
室外给水排水管道的平面布置情况. • (１)室外给水排水平面图的绘制.绘制室外给水排水平面图时应注意以
上一页 下一页 返回
４.１ 室外给水排水工程图
• 室外雨水管道纵断面图的识读.图４.５是图４.２(a)中雨水管道的纵断 面图.其余有关数据如图４.５中的数据表格所示.
• ３. 室外给水排水节点图 • 室外给水排水节点图是室外给水排水工程图中的重要图样.在室外给
水排水平面图中,对检查井、消火栓井和阀门井以及其内的附件、管 件等均不作详细表示;为此应绘制相应的节点图.该节点图能反映出本 节点的详细情况. • 室外给水排水节点图,可分为给水管道节点图、污水排水管道节点图 和雨水管道节点图三种图样.通常需要绘制给水管道节点图,而当污水 排水管道、雨水管道的节点比较简单时,可不绘制其节点图.
水工程、室外雨水排水工程.即可分为小区部分和建筑内部分.
上一页 下一页 返回
４.１ 室外给水排水工程图
• (１)室外给水工程的范围:从市政给水工程水表井起至建筑阀门井或水 表井止.其包括小区输配水管网及小区阀门井(水表井).
• (２)室外污水工程的范围:从建筑物外第一个污水检查井起至最后一个 碰头井止.其包括建筑物外第一个污水检查井、污水检查井及污水排 水管网.
相同. • ４)室外给水管道、污水排水管道和雨水排水管道应绘在同一张图上. • ５)同一张图上有给水管道、污水排水管道和雨水排水管道时,一般分
课件管道工程识图与施工工艺
根据输送介质的不同，管道工程 可分为水管、风管、油管、气管 等多种类型。
管道材料选择与特性
常用材料
钢管、铸铁管、塑料管、复合管等。
材料特性
钢管强度高、耐腐蚀；铸铁管耐磨损、承压能力好；塑料管质轻、耐腐蚀、易 安装；复合管综合性能优越。
管道连接方式及优缺点
连接方式
螺纹连接、法兰连接、焊接连接、卡 箍连接等。
案例一
某大型商业综合体管道工程图纸解读。该案例涉及多个楼层、多种管道类型和复杂的系统构成。通过 解读平面图、立面图和系统图，掌握管道的走向、标高、连接方式以及设备附件的配置情况。
案例二
某医院医疗气体管道工程图纸解读。该案例涉及氧气、氮气等多种医疗气体的输送和分配。通过解读 图纸中的符号含义和管道连接方式，了解医疗气体管道的特殊要求和安全注意事项。
准。
现场安装操作规范
定位放线
根据图纸要求，在施工现场放出管道 的中心线和标高控制线。
管道安装
按照先大管后小管、先主管后支管的 顺序进行安装，确保管道安装位置准 确、固定牢靠。
阀门安装
检查阀门的型号、规格是否符合设计 要求，安装在便于操作和维修的位置 。
法兰连接
法兰连接时应保持平行，偏差不大于 法兰外径的1.5‰，且不大于2mm 。
备和工具。
管道预制加工技术要求
01
02
03
04
切割
采用机械或火焰切割方法，确 保切口平整、无毛刺。
弯曲
使用专用弯管机进行冷弯或热 弯，保证弯曲半径和角度符合
设计要求。
组对
将管道、法兰、阀门等组对在 一起，确保同轴度、平行度和
垂直度满足要求。
焊接
采用合适的焊接工艺和焊接材 料，确保焊缝质量符合相关标
最全工业管道工程基础及识图
工业管道概念
在工业生产过程中，按产品生产工艺流程 的要求，用管道把生产设备连接成完整的生 产工艺系统，由于这些管道是生产过程中不 可分割的组成部分，是设备之间连接的命 道所输送的介质种类很多，各种介质的 物理、化学性质各不相同，工作压力和温度变化范 围也很大，其分类方法也较多，通常按在生产流程 中的作用、介质压力、介质温度、介质的性质来分 类。 1．按在产品生产工艺流程中的作用分类 根据在产品生产工艺流程中的作用，工业管 道可分为以下几类： (1)工艺管道：一般是指直接为产品生产输送 主要物料(介质)的管道，又称为物料管道。 (2)动力管道：是指为生产设备输送动力媒质 的管道。
工业管道工程施工图的识读
基本方法：先看流程图 再看平面图、详图。
工业管道工业管道工业管道常用材料设备?无缝钢管常用材料设备?合金钢管常用材料设备?阀门二识图方法工业管道工程施工图的主要内容1工业管道工程施工图的识读2工业管道工程施工图的主要内容工业管道工程施工图一般由图纸目录设计说明主要设备材料表图例工艺流程图平面图系统图立剖面图施工详图等组成
一、基础知识
1、系统简介
工业管道的分类
4按介质性质分类
按介质性质，工业管道可分为以下几类： (1)汽、水介质管道；管道内介质为过热水蒸 气、饱和水蒸气和冷、热水。此时，需根据工作 压力和温度进行选材，以保证管道具有足够的机 械强度和耐热的稳定性。 (2)腐蚀性介质管道：管道内介质为强酸、强 碱、氯化物等有腐蚀性的化学品(如硫酸、硝酸、 盐酸、磷酸、苛性碱、氯化物、硫化物等)时．要 求所选用的管材必须具有耐腐蚀的化学稳定性。
工业管道的分类
4按介质性质分类
(3)化学危险品介质管道：管道内为毒性介质(氯、氰化钾
管道工程识图·工艺·预算第3章
• ４. 公称压力、试验压力和工作压力的关系 • 试验压力、公称压力与工作压力之间的直径、公称压力、试验压力 和工作压力
上一页 下一页 返回
３.２ 管道的分类
• 易凝固介质管道是指介质在输送途中,由于散热、温度降低,其黏度增 加甚至凝固.如输送原油的管道.
• (４)易沉淀介质管道.易沉淀介质管道是指介质在输送途中,由于温度 下降或本身特性等原因,将产生结晶沉淀.如输送尿素、苯溶液的管道.
上一页
返回
３.３ 管材及其管件
• １. 水暖管道 • 水暖管道通常是指给水排水管道和采暖管道. • ２. 工业管道 • 工业管道是为生产输送介质的管道,这种管道的种类较多,如氧气、乙
炔、燃气、氢气、氮气、压缩空气、燃油等介质的管道. • 工业管道又可分为工艺管道和动力管道两种.
下一页 返回
３.２ 管道的分类
• (１)工艺管道.工艺管道一般是指直接为产品生产输送主要物料(介质) 的管道,所以也称为物料管道,如酱油厂输送豆饼颗粒的管道.
上一页 下一页 返回
３.３ 管材及其管件
• 这种管材主要用于工作压力、工作温度较低,管径不大(公称直径在１ ５０mm 以内)和要求不高的管道系统中,过去常用于室内给水,我国原 建设部等四部委发文明确从２０００年起禁用镀锌管作为供水管,现 一般适用于消防(室内外)或热水管道中.
• (２)管件.低压输送用焊接钢管的管件(图３.２)种类比较多,螺纹连接常 用的有以下几种:
不写). • ３. 工作压力 • 工作压力一般是指给定温度下的操作压力.
上一页 下一页 返回
３.１ 公称直径、公称压力、试验压力 和工作压力

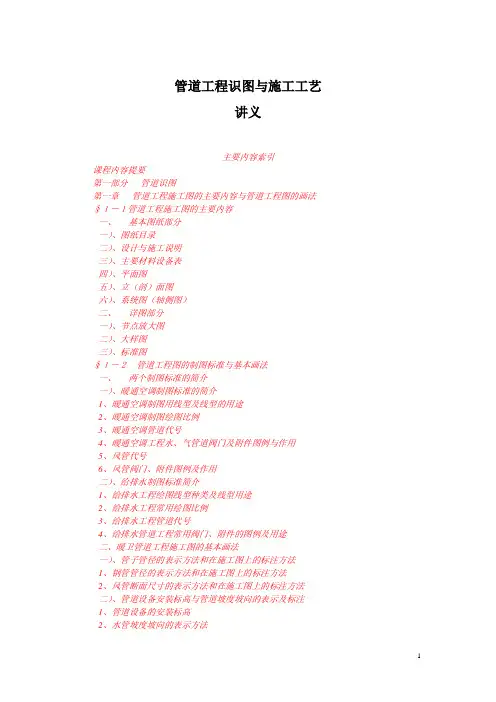

管道工程识图讲义
管道工程识图与施工工艺讲义主要内容索引课程内容提要第一部分管道识图第一章管道工程施工图的主要内容与管道工程图的画法§１－１管道工程施工图的主要内容一、基本图纸部分一）、图纸目录二）、设计与施工说明三）、主要材料设备表四）、平面图五）、立（剖）面图六）、系统图（轴侧图）二、详图部分一）、节点放大图二）、大样图三）、标准图§１－２管道工程图的制图标准与基本画法一、两个制图标准的简介一）、暖通空调制图标准的简介1、暖通空调制图用线型及线型的用途2、暖通空调制图绘图比例3、暖通空调管道代号4、暖通空调工程水、气管道阀门及附件图例与作用5、风管代号6、风管阀门、附件图例及作用二）、给排水制图标准简介1、给排水工程绘图线型种类及线型用途2、给排水工程常用绘图比例3、给排水工程管道代号4、给排水管道工程常用阀门、附件的图例及用途二、暖卫管道工程施工图的基本画法一）、管子管径的表示方法和在施工图上的标注方法1、钢管管径的表示方法和在施工图上的标注方法2、风管断面尺寸的表示方法和在施工图上的标注方法二）、管道设备安装标高与管道坡度坡向的表示及标注1、管道设备的安装标高2、水管坡度坡向的表示方法三）、管道入口及出口、管道系统及立管的编号1、暖通工程系统的编号2、给排水工程系统入口（引入管）、出口（排出管）及立管的编号四）、管道拐弯（或转向）在施工图上的画法1、管道90°拐弯在施工图上的画法2、管道小于90°拐弯在施工图上的画法五）、管道连接在施工图上的画法1、两根管道垂直相交形成三通连接的画法2、四根管道在平面上垂直相交形成四通连接的画法六）、管道交叉但不连接在施工图上的画法1、平面图上管道交叉但不连接的画法2、立面图上管道交叉但不连接的画法七）、管道重叠在施工图上的画法1、平面图上管道重叠的画法2、立面图上管道重叠的画法第二章管道轴侧图的画法§2－1 管道斜等侧轴侧图的画法一、斜等则空间坐标的建立与三个方向绘制长度的选取一）、斜等则空间坐标的建立二）、斜等则轴则图三个方向绘制长度的选取二、管道斜等则轴则图的画法实例§2－2 管道正等侧轴侧图的画法一、正等则空间坐标的建立与三个方向绘制长度的选取一）、正等则空间坐标的建立二）、正等则轴则图三个方向绘制长度的选取二、管道正等则轴则图的画法实例第三章给水排水管道工程施工图§3－1 室外给水排水管道工程施工图简介一、室外给水排水管道工程施工平面图一）、室外给水排水管道工程施工平面图绘制的主要内容二）、室外给水排水管道工程施工平面图绘制的一般规定三）、室外给水排水管道工程施工平面图的阅读实例二、室外给排水管道工程纵断面图一）、室外排水管道工程纵断面图绘制的主要内容二）、室外排水管道工程纵断面图阅读实例三）、室外给水管道工程横断面图绘制的主要内容与阅读§3－2 室内给水排水管道工程施工图一、室内给水排水工程施工图绘制的规定二、室内给水排水系统的组成及作用一）、室内给水系统的组成及作用1、给水引入管2、水表井（或水表节点）3、室内给水管道系统4、室内给水管道系统附件5、用水设备6、升压储水设备二）、室内排水系统的组成及作用1、通气管2、排水支管3、排水横管4、排水立管5、排水干管6、排出管三、室内给水系统的基本给水方式和管道布置形式一）、室内给水系统的基本给水方式与适用条件1、直接给水方式2、设有屋顶水箱的给水方式3、设有地下水池、水泵和屋顶水箱的给水方式4、高层建筑分区给水方式二）、室内给水系统的管道布置形式1、下行上给式2、上行下给式3、中分式四、室内给水排水工程施工图的阅读一）、室内给水工程施工图的阅读1、室内给水工程施工平面图的阅读2、室内给水工程施工系统图的阅读3、室内给水工程管道基本用量的统计二）、室内排水工程施工图的阅读1、室内排水工程施工平面图的阅读2、室内排水工程施工系统图的阅读3、室内排水工程管道基本用量的统计§3－3 室内消火栓消防给水工程基本组成及施工图一、消火栓消防给水系统及设备1、消火栓2、消防水枪3、消防水龙带4、消防卷盘5、消火栓箱6、水泵接合器7、室内消火栓消防给水管道系统二、室内消火栓消防给水系统的给水方式1、室外管网直接给水的室内消火栓消防给水系统2、设有加压水泵和水箱的室内消火栓消防给水系统3、不分区给水方式的室内消火栓消防给水系统4、分区给水方式的室内消火栓消防给水系统三、室内消火栓消防给水系统施工图实例第四章通风空调工程施工图§4－1 空调工程基本知识一、空调的概念与空调系统的分类一）、空调的概念二）、空调系统的分类1、按空气处理设备的布置情况分2、按负担空调房间的空调负荷用介质不同分3、按全空气中央空调系统处理空气的来源分4、按空调系统的使用情况分二、空调制冷循环系统简介一）、蒸汽压缩式制冷循环四大件主要设备及作用1、压缩机2、冷凝器3、节流膨胀阀4、蒸发器二）、蒸汽压缩式空调制冷冷水机组的类型1、水冷式空调制冷冷水机组2、风冷式空调制冷冷（热）水机组三、中央空调工程的循环系统一）、采用水冷式空调制冷冷水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷却水循环系统3、空调冷（冻）水循环系统4、空调空气（也称空调风）循环系统二）、采用风冷式空调制冷冷（热）水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷（冻）水循环系统3、空调空气（也称空调风）循环系统四、中央空调系统的组成一）、空气处理部分二）、空气输送部分三）、空气分配部分四）、冷热源部分五、中央空调工程常用空调器的类型一）、分段组合式空调器二）、柜式（整体式）空调器1、立柜式空调器2、卧式空调器3、吊顶（顶吊）式空调器三）、风机盘管空调器§4－2 中央空调工程施工图一、中央空调工程施工图的组成一）、设计与施工说明1、空调风管、水管选用的材料2、空调水管的防腐方法（或工序）3、空调风管、冷水管、冷凝水管保温材料的种类及保温厚度4、设备进出口与管道的连接减振方法5、动力设备与基础间的连接减振方法6、温度计、压力表设置位置7、空调冷热管道防冷（热）桥木卡及支吊架的设置二）、主要设备及材料表三）、中央空调工程施工平面图1、空调风系统施工平面图2、空调水系统施工平面图3、空调机房施工平面图4、空调制冷冷水机房施工平面图四）、剖面（视）图1、空调风系统、水系统剖面（视）图2、空调机房剖面（视）图3、空调制冷冷水机房剖面（视）图五）、空调系统图1、空调水（冷水、冷却水）系统图2、空调风系统图二、中央空调工程施工图的阅读方法与实例一)、空调工程风系统施工图的阅读基本方法1、空调工程风系统施工图的阅读顺序2、阅读空调工程风系统施工图要注意的几个问题二）、空调工程风系统施工图的阅读实例1、图纸目录及设计与施工说明的阅读2、通风系统施工平面图的阅读3、空调风系统施工平面图的阅读三）、通风空调风管的基本用量的统计1、几点说明2、风管基本展开面积的计算四）、空调水系统施工图的阅读1、空调冷却水系统施工图的阅读2、空调冷（冻）水系统施工图的阅读第二部分管道工程施工工艺第五章管道工程基本知识§5－1 管子、管件的公称直径、公称压力、实验压力和工作压力一、管子、管件的公称直径二、管子、管件的公称压力、实验压力和工作压力一）、管子、管件的公称压力二）、管子、管件的实验压力三）、管子、管件的工作压力四）、管子、管件三个压力的大小关系§5－2 管道工程的分类一、按管道工程的基本特性和服务对象分类一）、暖卫管道工程二）、工业管道工程1、工艺管道工程2、动力管道工程二、按管道输送的工作介质的压力分类一）、工业管道工程的压力级别1、低压工业管道工程2、中压工业管道工程3、高压工业管道工程4、超高压工业管道工程二）、暖卫管道工程的压力级别三）、几种特定介质管道工程的压力级别1、压缩空气管道工程的压力级别2、乙炔管道工程的压力级别3、燃气输送管道工程的压力级别4、热力管道工程的压力级别三、按管道输送的介质的温度分类一）、低温管道工程二）、常温管道工程三）、中温管道工程四）、高温管道工程四、按管道输送的介质的性质分类一）、水、蒸汽输送管道工程二）、腐蚀性介质输送管道工程1、弱腐蚀性介质输送管道工程2、中腐蚀性介质输送管道工程3、强腐蚀性介质输送管道工程三）、化学危险品介质输送管道工程四）、易凝固、沉淀介质输送管道工程§5－3 常用管材与管件一、常用钢管与管件一）、低压流体输送用焊接钢管与管件1、焊接钢管管材2、镀锌焊接钢管管件及作用3、室内给水系统管件用量的统计二）、无缝钢管与管件1、无缝钢管管材2、无缝钢管管件二、几种新型给水管材料的简介一）、ABS塑料管（也称ABS塑钢管）1、使用寿命长（可达50年）2、承压能力强（20℃常温下工作压立可达1.6MPa）3、重量轻（只有钢管重量的1/7）4、具有良好的抗冲击性5、具有良好的稳定的化学性能，无毒无味6、连接安装方便二）、PPR管（也是一种塑料管，还有PE管、PPW管、金德管）1、PPR管的种类2、PPR管的管件三）、多种材料复合管1、铝塑复合管2、钢塑复合管3、衬塑镀锌钢管三、给水铸铁管几管件一）、给水铸铁管管材1、给水铸铁管的材质2、给水铸铁管的分类二）、给水铸铁管管件四、排水铸铁管及管件一）、排水铸铁管管材1、排水铸铁管的分类2、排水铸铁管的规格二）、排水铸铁管管件五、UPVC塑料排水管及管件一）、PVC塑料排水管的种类1、双插口直管2、承插直管3、带伸缩节的直管二）、PVC塑料排水管的连接三）、PVC塑料排水管的管件1、弯头（45°、90°）2、三通3、四通4、存水弯5、立管检查口6、清扫口7、水盆连接件8、异径管9、管箍（也称直接）10、大便器连接件11、地漏12、通气帽四）、采用PVC塑料排水管的排水系统管件用量的统计§5－4 管道工程常用连接方法和法兰、螺栓及垫片一、管道工程的连接方法一）、法兰螺栓连接1、钢管法兰螺栓连接2、风管法兰螺栓连接二）、罗纹连接（也称丝扣连接）三）、承插连接1、承插填料连接2、承插粘接连接3、承插柔性连接四）、焊接连接1、电弧焊连接2、氩弧焊连接3、气焊连接五）、热熔连接二、管道工程常用法兰、螺栓及密封垫片一）、常用法兰1、常用钢管法兰2、常用风管法兰二）、常用螺栓、螺帽和密封垫片1、常用螺栓和螺帽2、常用密封垫片§5－4 金属板材和型钢一、金属板材一）、钢板1、钢板的种类2、钢板的规格二）、铝板三）、不锈钢板管道工程识图与施工工艺是工程造价与管理专业的重要专业课之一。
管道工程识图·工艺·预算第2章
• ２)平面图(也称为俯视图).将管道(或管子、管件)从上向下面的水平投 影面投影,即得到该管道(或管子、管件)在水平投影面上的图形;然后 将该图形绕着OX 轴向下旋转９０°,画在其正立面图的正下方.
• ２.３.１ 剖视图的基本知识
• １. 剖视图的概念 • 在安装工程中,当阀门或其他附件的内部结构比较复杂时,为了清楚地
表达其结构,通常会利用一个平面将其切成两半,然后把需要表达的一 半向着投影面投影,这样所得到的图形称为剖视图,简称剖视. • ２. 剖视图的标注 • 剖视图应标注剖切位置(线)、投影方向和剖视图编号三个主要内容. • (１)剖切位置(线).剖切位置以两小段短的粗实线表示,一般线宽为１~ １.５b.线长为３~５mm.
上一页 下一页 返回
２.２ 管道轴测图
• 正三通所处的位置不同,其方位和斜等轴测图的图形也不同.单、双线 图-正三通的斜等轴测图如图２.２８所示.
• 画图时,从O１ 点起,将等径正三通的主短管１和支短管２在平、立面 图上的实长,分别量在O １ Y １ 轴和O １ Z １ 轴上.
上一页
返回
２.３ 管道剖视、剖面、节点图
上一页 下一页 返回
２.１ 管道平、立、侧面图
• ３. 管件的遮挡 • 管子连接处的管件,如弯头、三通等,其立管和横管常存在遮挡关系. • (１)单线图(图２.４、图２.５).若先看到管口时,粗实线不穿过小圆,画
到粗实线小圆的边上;若后看到管口时,粗实线穿过小圆的圆心(若只遮 挡了一半,粗实线画到圆心). • (２)双线图(图２.６、图２.７).若先看到管口时,小圆为画有“十”字 中心线的中实线小圆(若是弯头,为画有“十”字中心线的中实线半圆 );若后看到管口时,小圆为画有“十”字中心线的中虚线小圆(若只遮 挡了一半,如弯头,为画有“十”字中心线的中虚线半圆或不画).
工艺管道工程(识图)82911
第一节安装工程识图一、编制前的准备工作：(应具备的几个条件)1、完整的施工图：包括基本图和详图。
A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。
详图包括节点图、大样图和标准图(重复利用图)。
B、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。
C、施工图说明：在图纸上无法表示出来，而非要施工人员知道的一些技术和质量方面的要求，一般用文字形式加以说明。
D、设备、材料表：该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。
以上三点是文字说明，但是施工图纸不可缺少的组成部分。
E、流程图：是对一个生产系统的工艺变化过程的表示。
通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。
F、平面图：施工图中的基本图。
主要表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的了解。
G、立面图和剖面图：施工图中最常见的图样，表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。
M、详图：节点图：清楚的表示某一部分管道的详细结构及尺寸，是对平面图及其他图不能反映清楚的某点图形的放大。
大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。
标准图：(重复利用图)具有通用性质的图样。
它不能用来作为单独进行施工的图纸，只作为某些施工图的一个组成部分。
一般由国家或有关部门出版标准图集。
2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定(系数调整或规定内的材料价格按实调整)。
根据工程类别和企业等级所给定的取费标准。
4、经有关部门审批的施工组织措施，包括大型设备的拉运、吊装及三通一平等。
正常施工图预算所包含不了的工作内容，根据施工组织措施进行编制。
二、通过识图应了解的几个问题：1、工程概况：比如一座转油站，有泵房、罐区、加热炉区，以及连接几个大区的平面管网，之配套的还有采暖系统、给排水系统。
工艺管道工程量的计算(识图)
五、刷油，防腐蚀绝热工程（一）项目的计量单位1 刷油工程和防腐蚀工程中设备，管道以“10m2”为计量单位，金属结构以“100Kg”为计量单位。
2 绝热工程中绝热层以“m3”为计量单位。
防潮层，保护层以”10m2”为计量单位。
（二）计算设备，管道内壁防腐蚀工程量时，对于壁厚大于或等于10mm的按其内径计算；对于小于10mm的按其外经计算。
（三）工程量计算公式1 除锈，刷油，防腐蚀工程量（1）各种管件，阀门，人孔，管口凸凹部分已综合考虑在定额内，不另外计算。
（2）阀门，弯头，法兰表面积计算公式阀门：S（m2）=π×D×2.5D×1.05×N弯头：S（m2）=π×D×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝8法兰：S（m2）=π×D×1.5D×N（四）绝热工程量1 管道绝热，防潮层保护层计算公式保温体积：V（m3）＝π×（D+1.033δ）×1.033δ×L防潮层保护层面积: S（m2）=π×（D+2.1δ+0.0082）×L2 伴热管道绝热工程量计算公式单管伴热或双管伴热（管径相同，夹角小于90度）D=D1+D2+（10～20mm）双管伴热（管径相同，夹角大于90度）D=D1+1.5D2+（10～20mm）双管伴热（管径不同，夹角小于90度）D=D1+D2伴大+（10～10mm）以D为管道外径代入前面的公式分别计算管道绝热，防潮层保护层的工程量。
3 阀门绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×2.5D×1.05NS（m2）=π×（D+2.1δ）×2.5D×1.05N4 弯头绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×2π×N/BS（m2）=π×（D+2.1δ）×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝85 法兰绝热、防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×1.05NS（m2）=π×（D+2.1δ）×1.5D×1.05N六、管道的探伤：低压碳钢管口焊接，是按无损探伤质量标准考虑的，但不包括焊缝无损探伤X光拍片的工作内容。
管道工程识图与施工工艺ppt精选课件
的各级最高工作温度所规定的一种最大工作压力Pt（t 是 缩小十倍后的介质最高温度）例
表4.2 三者区别：介质温度不同，关系：Ps>PN>=Pt
编辑版pppt
4
•4.2 管材及其管件
•4.2.1 金属管材及其管件
编辑版pppt
5
• 1)钢管及其管件
• 钢管是指两端开口并具有中空断面，其长度与周边之比 较大的钢材，按生产方法可分为无缝钢管和焊接钢管， 钢管可用于管道、热工设备、机械工业、石油地质勘探、
管管道内介质温度不同时，同一材料的管道所能承受的最大压力 也不同，一般随介质温度的升高，材料耐压程度下降。
1)公称压力：在工程上把某种材料在介质温度为
基准温度（某一温度范围，一般碳素钢制品采用200℃ ） 时所能承受的最大工作压力。PN+数值（MPa)
2)试验压力:管子和管件在出厂前必须进行压力试
验，以检验其强度，对制品进行强度试验的压力（通 常指制品在常温下的耐压强度）Ps+数值
编辑版pppt
47
LOREM IPSUM DOLOR
• 3)阀门的外观标示 • 为了便于识别阀门的直径、压力、介质的流向，阀门在出厂前将公称
直径、公称压力、介质流向标在阀体的正面。 • 4)阀门的名称、规格、型号表示 • 表示顺序为名称、型号、规格。名称包括类别和连接形式。常用手动
或自动启闭阀门的名称书写顺序：先写阀门的连接形式，再写类别 （电动驱动的阀门，先写驱动方式，再写类别）。例如：内螺纹截止 阀，J11T-1.6，DN20 • 电动闸阀，Z944T-1,DN500.
编辑版pppt
58
• 3)管子割刀 • 4)套丝板 • 5)套丝机
工艺管道工程(识图)
第一节安装工程识图一、编制前得准备工作:(应具备得几个条件)1、完整得施工图:包括基本图与详图。
A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图与立(剖)面图。
详图包括节点图、大样图与标准图(重复利用图)、Ｂ、图纸目录:对数量众多得施工图纸,设计人员把它按一定得图名与顺序归纳编排成图纸目录以便查阅。
Ｃ、施工图说明:在图纸上无法表示出来,而非要施工人员知道得一些技术与质量方面得要求,一般用文字形式加以说明。
D、设备、材料表:该工程所需得各种设备与各类管道、管件、阀门以及防腐、保温材料得名称、规格、型号、数量得明细表。
以上三点就是文字说明,但就是施工图纸不可缺少得组成部分。
E、流程图:就是对一个生产系统得工艺变化过程得表示。
通过它可以对设备、建筑物、仪表以及管道得规格、输送介质、主要控制阀门有一个确切得了解。
F、平面图:施工图中得基本图。
主要表示设备得平面分布、管线得走向、排列、标高等具体数据,使施工人员对该项工程有一个大该得了解。
G、立面图与剖面图:施工图中最常见得图样,表达设备得立面分布与该项垂直方向得排列与走向、以及管径、标高。
M、详图:节点图:清楚得表示某一部分管道得详细结构及尺寸,就是对平面图及其她图不能反映清楚得某点图形得放大、大样图:设备配管及管配件组合得详图,特点就是双线图表示,对物体有真实感。
标准图:(重复利用图)具有通用性质得图样。
它不能用来作为单独进行施工得图纸,只作为某些施工图得一个组成部分。
一般由国家或有关部门出版标准图集。
２、现行得工程预算定额及单位估价表3、工程所在地现行得材料预算价格及材料调价得有关规定(系数调整或规定内得材料价格按实调整)。
根据工程类别与企业等级所给定得取费标准、4、经有关部门审批得施工组织措施,包括大型设备得拉运、吊装及三通一平等。
正常施工图预算所包含不了得工作内容,根据施工组织措施进行编制。
二、通过识图应了解得几个问题:１、工程概况:比如一座转油站,有泵房、罐区、加热炉区,以及连接几个大区得平面管网,之配套得还有采暖系统、给排水系统。
