CAD符号标注
cad的标注名词解释
cad的标注名词解释CAD是计算机辅助设计（Computer-Aided Design）的缩写，是一种使用计算机技术进行设计和绘图的工具。
在工程、建筑、制造、机械等行业中广泛使用，能够提高设计效率和准确性。
然而，对于刚接触CAD的人来说，标注名词可能会让人感到困惑。
本文将深入解释CAD中常见的标注名词，帮助读者更好地理解和应用CAD软件。
1. 矩形标注（Rectangle Annotation）：矩形标注是在CAD图纸中绘制一个矩形框，用于标识特定区域或区隔不同功能。
矩形标注常用于建筑平面图中标注房间、墙壁或区域。
通过矩形标注，设计者可以明确指示各个区域的用途和安排。
2. 尺寸标注（Dimension Annotation）：尺寸标注是CAD中非常重要的一种标注，用于确定对象的尺寸和位置。
通过尺寸标注，可以测量线段、圆、角度等各种几何图形的实际尺寸，并在图纸上进行标注。
尺寸标注在制造业中尤为重要，能够直观地指导工程师和技术人员进行后续的加工和生产。
3. 符号标注（Symbol Annotation）：符号标注是CAD中使用特定符号表示特定含义的一种标注方式。
符号标注常用于电气、管道、风险等图纸中，用于标识不同组件、设备或风险点。
通过符号标注，人们能够迅速识别并理解各种图纸中的重要信息，提高设计和施工的效率。
4. 文字标注（Text Annotation）：文字标注是在CAD图纸中添加文字说明和注释的一种方式。
通过文字标注，设计师可以详细说明对象的功能、规格、材质等重要信息。
文字标注通常用于说明图纸中的图形、符号和尺寸等元素。
合理的文字标注能够使设计图纸更加清晰明了，避免误解和错误。
5. 图层标注（Layer Annotation）：图层标注是CAD中用于标记和组织对象的一种方式。
在CAD软件中，可以将不同的对象分配到不同的图层中，如墙体、窗户、家具等。
通过图层标注，设计人员可以按照需要随时控制和显示不同图层的对象，实现设计图纸的灵活管理和修改。
cad符号标注快捷键

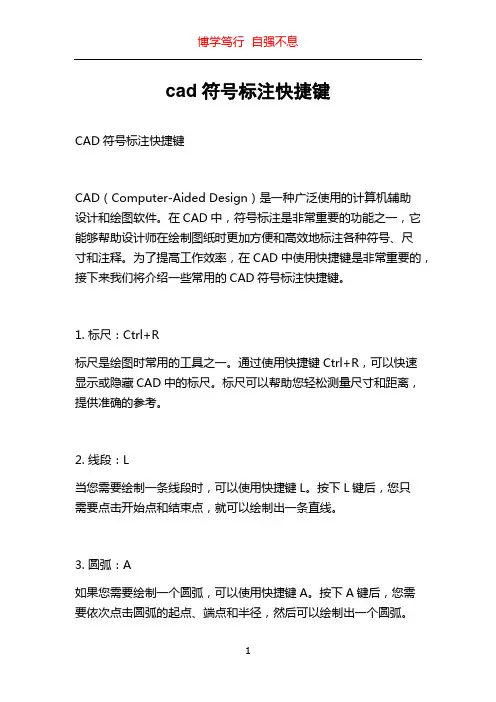

cad符号标注快捷键CAD符号标注快捷键CAD（Computer-Aided Design）是一种广泛使用的计算机辅助设计和绘图软件。
在CAD中，符号标注是非常重要的功能之一，它能够帮助设计师在绘制图纸时更加方便和高效地标注各种符号、尺寸和注释。
为了提高工作效率，在CAD中使用快捷键是非常重要的，接下来我们将介绍一些常用的CAD符号标注快捷键。
1. 标尺：Ctrl+R标尺是绘图时常用的工具之一。
通过使用快捷键Ctrl+R，可以快速显示或隐藏CAD中的标尺。
标尺可以帮助您轻松测量尺寸和距离，提供准确的参考。
2. 线段：L当您需要绘制一条线段时，可以使用快捷键L。
按下L键后，您只需要点击开始点和结束点，就可以绘制出一条直线。
3. 圆弧：A如果您需要绘制一个圆弧，可以使用快捷键A。
按下A键后，您需要依次点击圆弧的起点、端点和半径，然后可以绘制出一个圆弧。
4. 矩形：REC矩形是CAD中常用的图形之一。
通过使用快捷键REC，您可以快速绘制一个矩形。
按下REC键后，您需要点击矩形的对角线的两个端点，然后就能绘制出一个矩形。
5. 文字：TX在CAD中添加文字注释是非常常见的需求。
使用快捷键TX，您可以快速添加文字。
按下TX键后，您需要指定文字的位置，然后就可以输入您想要添加的文字。
6. 尺寸标注：D尺寸标注是CAD中用来标记长度、角度和半径等尺寸的功能。
通过使用快捷键D，可以快速添加尺寸标注。
按下D键后，您需要点击要标注的对象，然后在图纸上指定标注的位置，CAD会自动计算并添加尺寸标注。
7. 弧长：HE如果您需要标注一个圆弧的弧长，可以使用快捷键HE。
按下HE键后，您需要点击圆弧，然后CAD会显示出圆弧的弧长，并自动将其标注在图纸上。
8. 面积：ACAD还提供了求解多边形面积的功能。
通过使用快捷键A，您可以快速计算多边形的面积。
按下A键后，您需要选择多边形的边界，然后CAD会显示出该多边形的面积，并自动将其标注在图纸上。
常用CAD标注方法
常用CAD标注方法CAD标注是CAD绘图中非常重要的环节，它能够传递设计信息并确保设计准确性和一致性。
以下是一些常用的CAD标注方法：1.尺寸标注：尺寸标注是最常用的CAD标注方法之一，它用于显示对象的线性尺寸、角度和圆等形状的直径或半径。
在CAD软件中，可以通过选择对象并指定相关的尺寸参数来进行尺寸标注。
3.断面标注：对于截面图，我们通常需要进行断面标注，以显示截面参数，如高度、宽度、厚度等。
断面标注可以使用线性尺寸标注来实现。
在CAD软件中，可以选择断面图形并添加标注，用于显示相关尺寸。
4.标志标注：标志标注用于标识和标注对象的特殊要求、尺寸、符号等。
例如，在机械设计中，我们可以使用标志标注来表示焊接、钻孔、切割等操作的位置和要求。
标志标注可以通过插入符号或使用自定义注释文本来实现。
5.填充标注：填充标注是一种常用的CAD标注方法，常用于显示对象的材质、颜色或图案等特征。
在CAD软件中，可以通过选择对象并应用填充模式来实现填充标注。
填充标注可以用于区分不同材质的物体或显示场景中的具体细节。
6.标尺：标尺是一种常见的CAD标注方法，用于显示对象的长度和角度。
标尺可以在线上显示长度，并在固定位置上显示角度。
标尺可以根据需要自定义，并可以通过吸附和对齐功能轻松添加到CAD绘图中。
7.图层标注：图层标注是一种用于标记不同图层信息的CAD标注方法。
在CAD软件中，可以为每个图层指定名称和颜色，并可以轻松切换和管理不同图层的可见性。
图层标注可以提高CAD绘图的可读性，并使其更易于理解和操作。
8.渐变标注：渐变标注是一种用于表示对象的颜色或材质变化的CAD 标注方法。
例如，渐变标注可以用于显示物体表面的阴影、高光和反射等情况。
在CAD软件中，可以通过选择对象并应用渐变来实现渐变标注。
9.箭头标注：箭头标注是一种用于指示方向和位置的CAD标注方法。
在CAD软件中，可以通过选择对象并插入箭头来表示对象的方向。
CAD焊接标注大全

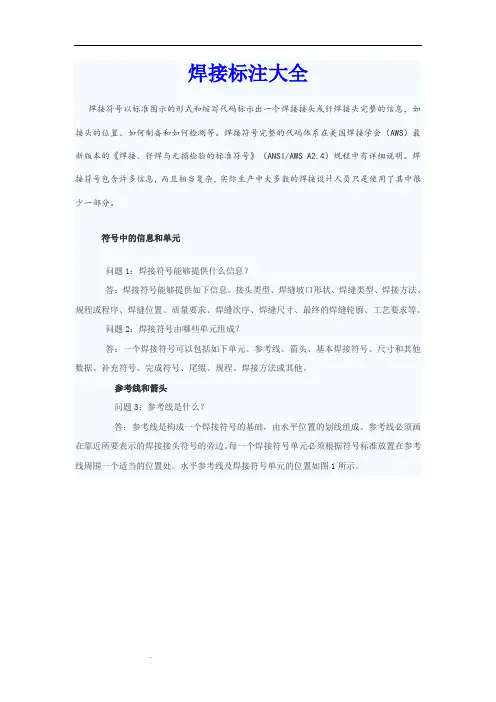

焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。
焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
cad标注符号大全 CAD符号大全

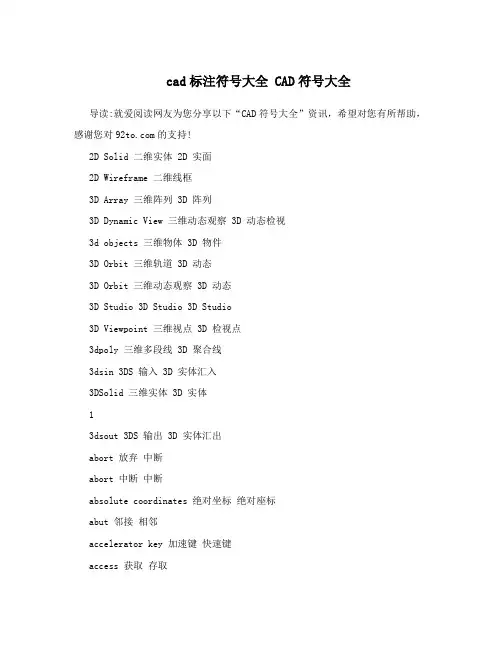

cad标注符号大全 CAD符号大全导读:就爱阅读网友为您分享以下“CAD符号大全”资讯，希望对您有所帮助，感谢您对的支持!2D Solid 二维实体 2D 实面2D Wireframe 二维线框3D Array 三维阵列 3D 阵列3D Dynamic View 三维动态观察 3D 动态检视3d objects 三维物体 3D 物件3D Orbit 三维轨道 3D 动态3D Orbit 三维动态观察 3D 动态3D Studio 3D Studio 3D Studio3D Viewpoint 三维视点 3D 检视点3dpoly 三维多段线 3D 聚合线3dsin 3DS 输入 3D 实体汇入3DSolid 三维实体 3D 实体13dsout 3DS 输出 3D 实体汇出abort 放弃中断abort 中断中断absolute coordinates 绝对坐标绝对座标abut 邻接相邻accelerator key 加速键快速键access 获取存取acisin ACIS 输入 ACIS 汇入acisout ACIS 输出 ACIS 汇出action 操作动作active 活动(的) 作用中adaptive sampling 自适应采样最适取样add 添加加入Add a Printer 添加打印机新增印表机Add mode 添加模式Add Plot Style Table 添加打印样式表Add Plot Style Table 添加打印样式表Add Plotter 添加打印机Add Plotter 添加打印机Add to Favorites 添加到收藏夹加入我的最爱ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面)adjacent 相邻相邻2Adjust 调整调整Adjust Area fill 调整区域填充调整区域填满AdLM (Autodesk License Manager) AdLM(Autodesk 许可管理器) Administration dialog box 管理对话框管理对话方块Advanced Setup Wizard 高级设置向导进阶安装精灵Aerial View 鸟瞰视图鸟瞰视景affine calibration 仿射校准关系校正alert 警告警示alias 别名别名aliasing 走样锯齿化align 对齐对齐aligned dimension 对齐标注对齐式标注 alignment 对齐(方式) 对齐allocate 分配配置Altitude 标高高度ambient color 环境色环境颜色ambient light 环境光环境光源angular dimension 角度标注角度标注 angular unit角度单位角度单位annotation 注释注解anonymous block 无名块匿名图块3anti-aliasing 反走样消除锯齿aperture 靶框锁点框apparent intersections 外观交点外观交点 append 附加附加Application key 授权申请号应用程式码 appload 加载应用程序载入应用程式 Apply 应用/申请套用approximation points 近似点近似点 arc 圆弧弧Architectual Ticks 建筑标记建筑斜线 area 区域,面积区域 ,面积Argument 参数引数Arrange icons 排列图标排列图示array 阵列阵列arrowhead 箭头箭头ASCII ASCII (美国标准信息交换码) ASCII aseadminASE 管理 ASE 管理aseexport ASE 输出 ASE 汇出aselinks ASE 链接 ASE 连结aserows ASE 行 ASE 列aseselect ASE 选择 ASE 选取asesqled SQL 编辑 ASE SQL 编辑器 Aspect 纵横向间距纵横向间距aspect ratio 宽高比纵横比4assign 指定指定Assist 助理辅助associative dimension 关联标注关联式标注 associative hatches 关联填充关联式剖面线 attach v.附着贴附attdef 属性定义属性定义attdisp 属性显示属性显示attedit 属性编辑属性编辑attenuation 衰减衰减attenuation of light 灯光衰减光源衰减attext 属性提取属性萃取attredef 属性重定义属性重新定义attribute definition 属性定义属性定义Attribute Display 属性显示属性显示attribute extraction file 属性提取文件属性萃取档attribute extraction template file 属性提取样板文件属性萃取样板档attribute prompt 属性提示属性提示attribute tag 属性标签属性标签attribute value 属性值属性值audit 核查检核authorization code 授权码授权码AutoCAD library search path AutoCAD 库搜索路径5AutoCAD 资源库搜寻路径 autocommit 自动提交自动确定AutoTrack 自动追踪自动追踪axis tripod 三轴架三向轴azimuth 方位角方位Back Clipping On 后向剪裁打开back view 后视图后视景background color 背景色背景颜色backup 备份备份Backward 反向左右反向bad 不正确的不正确base 基点基准,底端,底部base dimension 基准标注基线式标注base grips 基夹点基准掣点base point 基点基准点baseline 基线基准线基线式baseline dimension 基线标注基线式标注Basic color 基本色基本颜色batch plotting 批处理打印批次出图beam angles of spotlights 聚光灯光束角度点光源光线角度Beep on Error 出错报警错误时发出哔声6bevel 倒角斜切bevel 倒角斜切beveling objects 斜角对象斜切物件Bezier curve Bezier 曲线 Bezier 曲线Big Font 大字体大字体bind 绑定并入bitmap 位图点阵图blend 合成混成blipmode 点标记模式点记模式block 块图块block definition 块定义图块定义block reference 块参照图块参考block table 块表图块表格bmpout BMP 输出 BMP 汇出body 体主体Boolean operation 布尔运算布林运算 borders 边框图框bottom view 仰视图下视景boundary 边界边界boundary sets 边界集边界集bounding 边(框) 边界框break (v.) 打断切断7Bring Above Object 置于对象之上置于物件上方Bring to Top 顶置置于最上方brower 浏览器浏览器built-in 内置的内建bulge 凸度凸度bump map 凹凸贴图凸纹贴图button menu 按钮菜单按钮功能表BYBLOCK 随块 BYBLOCKBYLAYER 随层 BYLAYERbyte 字节位元组cabling 电缆布线配线cal 计算器校正calibrate 校准校正call 调用呼叫callback 回调(for LISP) 回覆callback 回叫回覆camera 相机照相机camera angle 相机角度相机角度Cancel 取消取消cap 封口封口cascade 层叠(的) 重叠排列case (大小)写大小写8cast 投射投射catalog 目录目录cell 单元储存格Center 圆心中心center mark 圆心标记中心点标记centerline 中心线中心线centroid 形心,质心矩心chamfer 倒角倒角change 修改变更character 字符字元Check 检查检查Check Box 复选框勾选框Check Spelling 拼写检查拼字检查child dimension style 下级标注样式子标注型式 chord 弦翼弦chprop 修改特性变更性质circle 圆圆circular external reference 循环外部参照循环外部参考Circumference 圆周圆周class 类等级, 类别clause 子句子句Clean 清除清理9Clean 清除清理clear 清除清除client 客户机用户端clip 剪裁截取Clipboard 剪贴板剪贴簿clipping boundaries 剪裁边界截取边界clipping planes 剪裁平面截取平面Close 闭合关闭(用于档案),闭合(用于边界,线,面域) cluster 组丛集code pages 代码页字码页color 颜色著色color depth 颜色深度颜色深度color map 色表颜色对映Color Wheel 颜色轮盘色轮color-dependent 颜色相关Color-Dependent Plot Style Table 颜色相关打印样式表dangle 不固定的悬挂Dark Color 暗色暗色dash 虚线虚线data integrity 数据完整性资料完整性database 数据库资料库datum 基准基准面10datum axis 基准轴基准轴datum dimension 基准标注基准标注datum identifier 基准标识基准识别字datum reference frames 基准参考框架基准参考框 datum reference letters 基准参考字母基准参考文字 dbConnect 数据库连接资料库连结dbConnect Manager 数据库连接管理器dblist 数据库列表资料库列示DBMS drivers DBMS 驱动资料库管理系统 (DBMS) ddattdef 属性定义对话框动态属性定义ddatte 属性编辑对话框动态属性编辑 ddattext 属性提取对话框动态属性萃取 ddcolor 颜色对话框动态颜色设定ddedit 文字编辑对话框编辑文字与属性定义 ddgrips 夹点对话框动态掣点设定 ddim 标注设置对话框标注设定ddinsert 插入对话框图块插入ddmodify 图元编辑对话框动态修改 ddptype 点类型对话框点型式ddrename 重命名对话框动态更名 ddrmodes 绘图模式对话框绘图设定ddselect 对象选择对话框动态选取设定 dducs UCS 对话框动态 UCS 设定11dducsp UCS 方向对话框动态 UCS 预设 ddunits 单位对话框动态单位设定ddview 视图对话框动态视景ddvpoint 视点对话框动态检视点 deactivate 释放停用dealer 经销商经销商decal effect 修剪效果除去杂质效果decimal dimensions 十进制标注十进位标注 decurve 非曲线化直线化default 缺省预设值,预设default drawing 缺省图形预设图面 default drawing缺省图形预设图面 definition point 定义点定义点Degenerate 退化退化12。
cad焊接符号标注及详细表示方法
在CAD图纸中，焊接符号的标注方法通常采用图形符号加辅助符号的方式。
图形符号用于表示焊接类型，而辅助符号则用于标注焊接工艺、方法等内容。
常见的焊接符号包括直角焊缝、对角焊缝等。
直角焊缝通常采用图形符号“L”来表示，同时在符号下方注明焊缝尺寸和要求。
对角焊缝通常采用图形符号“T”来表示，符号下方注明焊缝尺寸和要求。
此外，还有各种形状的焊缝标注符号，如“△”、“u”、“v”等，分别表示V形焊缝、坡口焊缝和对接坡口焊缝等。
在标注焊接符号时，需要注意以下几点：
基准线的虚线可以画在基准线实线的上侧或下侧，但基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
当为双面对称焊缝时，基准线可不加虚线。
基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
焊缝的基本符号、辅助符号和补充符号（尾部符号除外）一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线。
在实际应用中，需要根据具体的图纸要求和焊接工艺要求进行标注。
如有疑问，建议查阅相关的CAD软件使用说明文档或咨询专业技术人员。
cad焊接标注符号及表示方法
一、CAD焊接标注符号的作用CAD焊接标注符号在工程制图中扮演着非常重要的角色，它能够清晰准确地表示焊接部位、焊接类型和焊接尺寸，为焊接工程提供了重要的参考依据。
通过CAD焊接标注符号，工程师和技术人员可以明确了解焊接要求，从而保证焊接质量和工程的安全可靠性。
二、CAD焊接标注符号的种类及表示方法1. 焊缝形状标注符号在CAD图纸中，焊缝形状标注符号通常采用“△”、“u”、“v”等形状来表示。
其中，“△”表示V形焊缝，“u”表示坡口焊缝，“v”表示对接坡口焊缝。
2. 焊缝表示方法A. 直角焊缝表示方法：在CAD图纸中，直角焊缝通常采用图形符号“L ”来表示，同时在符号下方注明焊缝尺寸和要求。
B. 对角焊缝表示方法：对角焊缝通常采用图形符号“T”来表示，符号下方注明焊缝尺寸和要求。
C. 搭接焊缝表示方法：搭接焊缝通常采用图形符号“≡”来表示，符号下方注明焊缝尺寸和要求。
3. 焊接部位标注符号在CAD图纸中，焊接部位标注符号通常以箭头标明，并在箭头的一端注明焊接部位的具体位置。
4. 焊接尺寸标注符号焊接尺寸标注符号通常以数字表示，用于标明焊缝的尺寸要求，例如焊深、坡口角度、坡口深度等。
5. 焊接类型标注符号焊接类型标注符号通常以字母表示，用于标明焊接的具体类型，例如“G”表示气焊，“M”表示手工电弧焊，“W”表示气保护焊等。
三、CAD焊接标注符号的应用范围CAD焊接标注符号广泛应用于船舶制造、建筑工程、机械制造、汽车制造等各个领域的工程制图中。
通过CAD焊接标注符号，工程师和技术人员可以清晰准确地了解焊接设计要求，从而保证焊接工程的质量和安全可靠性。
四、CAD焊接标注符号的标准规范CAD焊接标注符号的表示方法和标准规范由国际标准化组织（ISO）、美国焊接学会（AWS）、国际机械工程师学会（IME）等组织制定并发布，其标准符号、表示方法和应用范围都得到了严格规范和统一。
五、CAD焊接标注符号的未来发展趋势随着科技的不断发展和进步，CAD焊接标注符号的表示方法和应用范围也将不断得到完善和扩展。
通信光缆CAD绘图常见符号标注符号
通信光缆CAD绘图常见符号标注符号层绞式光缆(G.655光纤。
G.652光纤)GYTA、GYTS、GYTY53、GYTA53、GYFTY、GYTA53+33、GYTA54等从4～144芯。
中心束管式光缆(G.655光纤。
G.652光纤)GYXTW、GYXTS、GYXTY等从2～12芯。
带状光缆GYDXTW、GYDTA等从4～960芯光缆型号的编制方法型式由5个部分构成，各部分均用代号表示，如下图所示。
其中结构特征指缆芯结构和光缆派生结构特征。
ⅠⅡⅢⅣⅤ一、分类的代号GY，通信用室（野）外光缆二、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。
如同时有金属和非金属的加强构件，只表示为金属构件结构特征。
（无符号），金属加强构件F，非金属加强构件三、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。
当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。
D，光纤带结构S，光纤松套被覆结构J，光纤紧套被覆结构（无符号），层绞结构X，缆中心管（被覆）结构T，填充式结构C，自承式结构E，椭圆形状Z，阻燃结构四、护套的代号Y，聚乙烯护套V，聚氯乙烯护套A，铝—聚乙烯粘结护套（简称A护套）S，钢—聚乙烯粘结护套（简称S护套）W，夹带钢丝的钢—聚乙烯粘结护套（简称W护套）五、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，第二组表示外被层或外套，它应是一位数字。
电气CAD绘中的标注和注释
电气CAD绘中的标注和注释电气CAD是一种常用的工程设计软件，用于绘制电气图纸和布线图。
在电气CAD绘图过程中，标注和注释的准确与规范十分重要，能够提高图纸的可读性、便于施工与维护。
本文将介绍电气CAD中标注和注释的常见方法和技巧。
一、标注的种类及其使用1.尺寸标注尺寸标注主要用于标示图纸中各种元件或构件的尺寸大小，如线缆的长度、设备的宽度等。
尺寸标注一般采用直线引线和标注文字组成，直线引线用于连接被标注的尺寸位置和标注文字，标注文字则标示出具体的尺寸数值。
在布线图中尺寸标注特别重要，能够明确各线缆长度，便于施工布线和日后的维护。
2.文字注释文字注释是指对电气CAD图纸中的各种元素进行文字说明的标注方法。
文字注释可以包括设备名称、设备型号、电路设计要点、安全注意事项等内容。
文字注释应尽量简明扼要，避免冗长的描述，同时要确保准确传达所需信息。
文字注释的大小和字体要与图纸的比例协调，使得整体图纸感观舒适。
3.符号标注符号标注是指使用特定的电气符号对图纸中各种元器件进行标注。
符号标注的目的是甄别和定位各种元件，使得图纸能够一目了然。
在电气CAD绘图中，通常使用国家或行业标准的符号进行标注，确保标注的统一和规范。
符号标注应该与图纸其他元素的大小、比例相协调，避免过大或过小的问题。
二、标注和注释的注意事项1.准确性与规范性标注和注释应准确无误，不得产生歧义。
对于常见的元器件尺寸和名称，应使用标准的行业术语进行标注。
对于特殊和自定义的元器件，应提供清晰的注释说明，以便操作人员准确理解。
同时，标注和注释应符合电气CAD绘图规范，如文字大小、字体、引线长度等，保持一致性和整洁性。
2.布局合理有序标注和注释应布局合理有序，不得与其他图形和线路相互干扰。
尺寸标注应位于被标注元件的拐角处或边缘，以避免遮挡其他重要信息。
文字注释应与被注释元件或线路保持合适的距离，并采取适当的倾斜或旋转，使得注释清晰可读。
3.字体和颜色搭配标注和注释的字体选择要符合规范，一般采用常用的宋体或雅黑等字体，避免使用艺术字或过于花俏的字体。
CAD符号大全及绘图命令
CAD符号大全%%c 符号φ%%d 度符号%%p ±号%%u 下划线%%130 Ⅰ级钢筋φ%%131 Ⅱ级钢筋φ%%132 Ⅲ级钢筋φ%%133 Ⅳ级钢筋φ%%130%%145ll%%146 冷轧带肋钢筋%%130%%145j%%146 钢绞线符号%%1452%%146 平方%%1453%%146 立方%%134 小于等于≤%%135 大于等于≥%%136 千分号%%137 万分号%%138 罗马数字Ⅺ%%139 罗马数字Ⅻ%%140 字串增大1/3%%141 字串缩小1/2(下标开始)%%142 字串增大1/2(下标结束)%%143 字串升高1/2%%144 字串降低1/2%%145 字串升高缩小1/2(上标开始)%%146 字串降低增大1/2(上标结束)%%171 双标上标开始%%172 双标下标开始%%173 上下标结束%%147 对前一字符画圈%%148 对前两字符画圈%%149 对前三字符画圈%%150 字串缩小1/3%%151 Ⅰ%%152 Ⅱ%%153 Ⅲ%%154 Ⅳ%%155 Ⅴ%%156 Ⅵ%%157 Ⅶ%%158 Ⅷ%%159 Ⅸ%%160 Ⅹ%%161 角钢%%162 工字钢%%163 槽钢%%164 方钢%%165 扁钢%%166 卷边角钢%%167 卷边槽钢%%168 卷边Z型钢%%169 钢轨%%170 圆钢（可能会因为字体问题个别符号不对应）绘图命令（快捷键可以根据个人习惯自己重新设置）PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POL YGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHA TCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）<BR< p>AutoCAD 2000快捷命令的使用作者：breeze 转贴自：本站原创点击数：802 文章录入：breeze PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性)【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SA VE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）。
