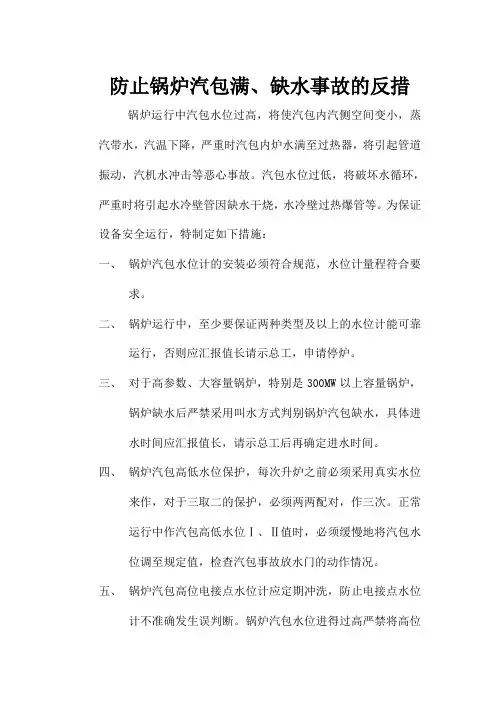

防止锅炉汽包满缺水事故的反措
防止锅炉汽包满、缺水事故的反措锅炉运行中汽包水位过高，将使汽包内汽侧空间变小，蒸汽带水，汽温下降，严重时汽包内炉水满至过热器，将引起管道振动，汽机水冲击等恶心事故。
汽包水位过低，将破坏水循环，严重时将引起水冷壁管因缺水干烧，水冷壁过热爆管等。
为保证设备安全运行，特制定如下措施：一、锅炉汽包水位计的安装必须符合规范，水位计量程符合要求。
二、锅炉运行中，至少要保证两种类型及以上的水位计能可靠运行，否则应汇报值长请示总工，申请停炉。
三、对于高参数、大容量锅炉，特别是300MW以上容量锅炉，锅炉缺水后严禁采用叫水方式判别锅炉汽包缺水，具体进水时间应汇报值长，请示总工后再确定进水时间。
四、锅炉汽包高低水位保护，每次升炉之前必须采用真实水位来作，对于三取二的保护，必须两两配对，作三次。
正常运行中作汽包高低水位Ⅰ、Ⅱ值时，必须缓慢地将汽包水位调至规定值，检查汽包事故放水门的动作情况。
五、锅炉汽包高位电接点水位计应定期冲洗，防止电接点水位计不准确发生误判断。
锅炉汽包水位进得过高严禁将高位电接点水位计进至满刻度。
六、锅炉所有水位计读数均失去监视时或所有水位计损坏时，锅炉应紧急停炉。
七、正常运行中，应加强对汽动给水泵的运行维护工作，备用电动给水泵应定期启动试转，建议将电泵带负荷运行一段时间稳定后停运作备用。
运行期间若发生电动给水泵勺管油温高，应停运联系检修检查易熔塞是否损坏，不能等到泵跳后，再联系检查。
八、就地水位计必须按规定定期冲洗，每班接班后必须校对汽包水位计一次。
汽包水位计读数偏差不能超过±30mm，否则应联系热工处理。
九、运行中汽包水位派专人监视，给水自动应可靠投入，给水自动投不起时，应汇报相关领导，及时联系热工处理。
十、锅炉汽包水位的监视，应以就地水位计为准，升停炉期间或低负荷运行时，为防止差压式水位计读数不准确，必须随时与就地水位计读数相对。
一般汽包压力达13MPa以上时，方可以差压式水位计读数来调节汽包水位。

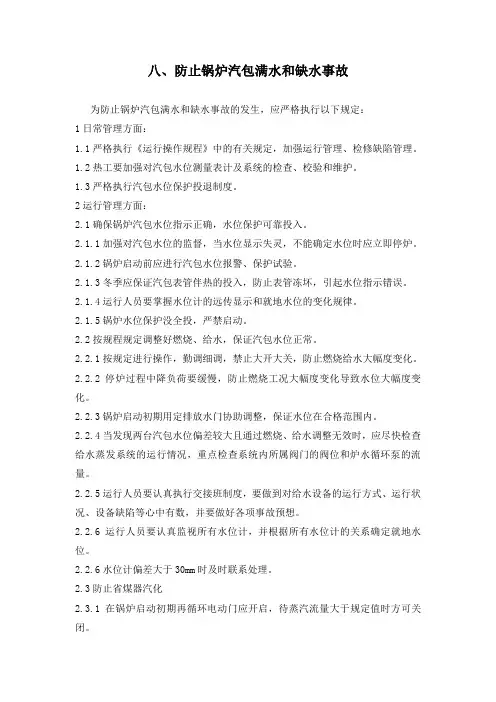

八、防止锅炉汽水分离器满水和缺水事故
八、防止锅炉汽包满水和缺水事故为防止锅炉汽包满水和缺水事故的发生，应严格执行以下规定：1日常管理方面：1.1严格执行《运行操作规程》中的有关规定，加强运行管理、检修缺陷管理。
1.2热工要加强对汽包水位测量表计及系统的检查、校验和维护。
1.3严格执行汽包水位保护投退制度。
2运行管理方面：2.1确保锅炉汽包水位指示正确，水位保护可靠投入。
2.1.1加强对汽包水位的监督，当水位显示失灵，不能确定水位时应立即停炉。
2.1.2锅炉启动前应进行汽包水位报警、保护试验。
2.1.3冬季应保证汽包表管伴热的投入，防止表管冻坏，引起水位指示错误。
2.1.4运行人员要掌握水位计的远传显示和就地水位的变化规律。
2.1.5锅炉水位保护没全投，严禁启动。
2.2按规程规定调整好燃烧、给水，保证汽包水位正常。
2.2.1按规定进行操作，勤调细调，禁止大开大关，防止燃烧给水大幅度变化。
2.2.2停炉过程中降负荷要缓慢，防止燃烧工况大幅度变化导致水位大幅度变化。
2.2.3锅炉启动初期用定排放水门协助调整，保证水位在合格范围内。
2.2.4当发现两台汽包水位偏差较大且通过燃烧、给水调整无效时，应尽快检查给水蒸发系统的运行情况，重点检查系统内所属阀门的阀位和炉水循环泵的流量。
2.2.5运行人员要认真执行交接班制度，要做到对给水设备的运行方式、运行状况、设备缺陷等心中有数，并要做好各项事故预想。
2.2.6运行人员要认真监视所有水位计，并根据所有水位计的关系确定就地水位。
2.2.6水位计偏差大于30mm时及时联系处理。
2.3防止省煤器汽化2.3.1在锅炉启动初期再循环电动门应开启，待蒸汽流量大于规定值时方可关闭。
2.3.2变工况时，应注意监视炉水循环泵的运行情况，如发现循环泵汽化时，应及时切换备用泵运行，并尽快采取措施调整两侧给水流量。
2.3.3机组运行中突然掉闸时，严密监视省煤器后给水温度，防止省煤器汽化，必要时开启省煤器再循环门。
2.4保证锅炉给水系统、放水系统阀门开关灵活，锅炉启动前应对有关阀门进行试验，发现问题及时联系处理。
防止锅炉汽包满水和缺水事故
编订：__________________审核：__________________单位：__________________防止锅炉汽包满水和缺水事故Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6107-45 防止锅炉汽包满水和缺水事故使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1 确保汽包水位计指示正确，水位保护可投入。
1.1 当汽包水位计有一套发生故障时，首先应维持机组稳定运行，避免加减负荷和进行重大操作，联系有关人员尽快处理，处理时必须办理工作票并写明故障原因、处理方案和危险因素控制措施等，如8h内不能恢复正常运行时应制定措施，经总工程师批准后允许延长工期至24小时。
1.2 按规程要求对汽包水位计进行零位校验，当各水位计偏差大于30mm时，应立即汇报，并查明原因予以消除。
1.3 进行水位计校验时，运行人员和校验人员要密切配合，并要求机组负荷在满负荷情况下且运行稳定，试验期间禁止锅炉吹灰。
1.4 在运行中当发现汽包水位大幅度变化时，应首先分析水位变化的原因，不能盲目操作，如汽包水位变化超过规定值而保护拒动时应执行紧停。
1.5 冬季应保证汽包水位计测量表管伴热的投入，水位测量小间暖气可*投入，防止表管冻坏，引起水位指示错误。
2 汽包水位保护2.1 在锅炉启动前和停炉前应进行实际传动校验。
用上水方法进行高水位保护校验，用排污门放水的方法进行低水位保护校验，禁止采用信号短接的方法校验。
2021新版电力系统反事故措施
2021新版电力系统反事故措施Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.（安全管理）单位：___________________姓名：___________________日期：___________________2021新版电力系统反事故措施导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
一、通用部分（6条）1、防止火灾事故2、防止人员伤亡事故3、防止交通事故4、防止重大环境污染事故5、防止压力容器爆破事故6、防止垮坝、水淹厂房和厂房坍塌事故二、电气部分（11条）7、防止电气误操作事故8、防止发电机损坏事故9、防止继电保护事故10、防止系统稳定破坏事故11、防止大型变压器损坏和互感器爆炸事故12、防止开关设备事故13、防止接地网事故14、防止污闪事故15、防止倒杆塔和断线事故16、防止全厂停电事故17、防止枢纽变电所全停事故三、汽机部分（2条）18、防止汽轮机超速和轴承系统断裂事故19、防止汽轮机大轴弯曲和轴瓦烧损事故四、锅炉部分（5条）20、防止大容量锅炉承压部件爆漏事故21、防止锅炉尾部再次燃烧事故22、防止锅炉炉堂爆炸事故23、防止制粉系统爆炸和煤尘爆炸事故24、防止锅炉汽包满水和缺水事故五、热工部分（1条）25、防止分散控制系统失灵热工保护拒动事故XX设计有限公司Your Name Design Co., Ltd.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
防止锅炉汽包满水和缺水事故
(2021新版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
防止锅炉汽包满水和缺水事故(2021新版)
1确保汽包水位计指示正确，水位保护可投入。
1.1当汽包水位计有一套发生故障时，首先应维持机组稳定运行，避免加减负荷和进行重大操作，联系有关人员尽快处理，处理时必须办理工作票并写明故障原因、处理方案和危险因素控制措施等，如8h内不能恢复正常运行时应制定措施，经总工程师批准后允许延长工期至24小时。
1.2按规程要求对汽包水位计进行零位校验，当各水位计偏差大于30mm时，应立即汇报，并查明原因予以消除。
1.3进行水位计校验时，运行人员和校验人员要密切配合，并要求机组负荷在满负荷情况下且运行稳定，试验期间禁止锅炉吹灰。
1.4在运行中当发现汽包水位大幅度变化时，应首先分析水位变化的原因，不能盲目操作，如汽包水位变化超过规定值而保护拒动
时应执行紧停。
1.5冬季应保证汽包水位计测量表管伴热的投入，水位测量小间暖气可*投入，防止表管冻坏，引起水位指示错误。
2汽包水位保护
2.1在锅炉启动前和停炉前应进行实际传动校验。
用上水方法进行高水位保护校验，用排污门放水的方法进行低水位保护校验，禁止采用信号短接的方法校验。
2.2在锅炉启动前如果汽包水位保护不完整，锅炉禁止启动。
2.3汽包水位保护的投退必须严格执行审批制度。
3加强炉水循还泵的运行监视和调整
3.1当炉水循环泵差压保护故障不能投用时，应立即停止该循环泵的运行。
3.2正常运行时，要求三台炉水泵同时运行，特殊工况下炉水循环泵备用切换时要坚持先起后停的原则，以防止造成汽包水位的波动。
3.3加强对炉水循环泵高低压冷却水系通的监视和调整，防止因
电机超温造成炉水循环泵掉闸。
3.4严格按规程规定对炉水循环泵进行注水和冲洗，确保泵内无气泡。
4保证锅炉给水系统、汽包连续排污阀门开关灵活，锅炉启动前应对有关阀门进行开关试验，发现问题及时联系处理。
停机期间应对高加入口三通阀进行开关活动试验，确保其在高加故障掉闸时能动作，以防止造成锅炉断水。
5电动给水泵保持正常备用状态，按规程进行定期切换试验和检查。
失去备用时要制定相应的安全运行技术措施，限期恢复投入备用。
6按规程要求调整锅炉燃烧、给水，保证汽包水位正常。
6.1机组正常运行中要加强对汽包水位的监视，给水调节应保持自动控制方式，经常检查给水系统的工作情况是否良好，发现自动异常或水位异常时要及时处理。
6.2加减负荷要按照规程规定进行，大幅度改变负荷后要稳定10~15分钟，以防止因燃烧的变化而导致汽包水位大幅度波动。
6.3锅炉负荷在10%以下给水自动采用单冲量控制，10%以上应采用三冲量控制。
6.4当因调整不当造成汽包水位上升时，可以用开大连排的方法降低水位至正常范围。
7防止省煤器汽化，在锅炉启动初期省煤器再循环门要保持开启状态，当蒸汽流量大于30%MCR时方可关闭。
7.1以下情况容易引起汽包水位的变化，运行中要引起注意：
7.2负荷增减幅度过快；
7.3安全门动作；
7.4燃料增减过快；
7.5启动和停止给水泵时；
7.6给水自动失灵；
7.7承压部件泄漏。
