漏泄通讯系统也称漏泄通信装置，还有叫泄露通讯的。
主要由基地电台、汇接机、漏泄电缆和多部手持电台组成。
它可以实现井上井下的指挥调度人员和机车、维修人员，以及掌子面工作人员直接对话。
井下所有持手机人员可以通过基地站相互通话；也可以和地面上的有线电话网连接，达到井下手机和井上普通电话机通话的目的。
这样，井上、井下的指令和有关信息便能够及时沟通，对于提高劳动生产率和全方位的矿井管理具有重要的意义。
目前国内生产漏泄通讯系统（漏泄通信装置）的厂家很多，主要集中在湖北、河北、辽宁等省。
湖北省：KTL110、KTL113、KTL104、KTL105
河北省：KTL109、KTL121
连宁省：KTL111、KTC153、KTL120、KTL125、KTL112、KTL115
KTL110、KTL113、KTL104、KTL105基本上都是150MHz的产品，代表着目前漏泄通讯系统的发展方向，缺点是价格较高。
KTL109、KTL121原来是一种产品，后来合作双发分手才产生的两个型号，工作频率在50MHz，技术比较成熟，质量相对稳定，价格适中。
KTL111、KTL120、KTL125、KTL112、KTL115 基本上都是脱胎于KTL121产品，由于各生产厂家技术实力不同，分别在KTL121的基础上进行了简化，例如汇接、急停等功能基本上都被去掉了。
KTL112的暗井主机采用KTL121的主机。
KTL111是保持原汁原味较好的产品，目前新出现了一家叫金石的厂家，产品名称和型号和KTL111的厂家完全一样，也许是一家。
KTL115目前的主机外形和KTL120的主机类似（2011年以前的KTL115主机外形和最近的区别很大不知是否改型）
KTL125的外形和2011年前的外形一样，不确定是否是OEM。
总结如下：
1、资金充裕看重质量和新技术选择湖北的产品。
2、看重性价比选择河北产品KTL121（KTL109的性价比不是很
好）
3、价格便宜质量相对稳定建议选金石，经销商不建议选
KTL111的厂家，会丢失客户。
4、KTL115的产品各种外形太多，每个业务卖的价格差距很大，
不同的业务员发来的货都不一样。
我见过一款建伍对讲机
贴着KTL115的标签，没把握的话慎买（买时一定要签合同）
5、KTL125的产品主要是通过湖南一家人车厂在销售，我见过
一种KTL115手持机外壳前面有“yh”字母，据说是KTL125
厂家贴KTL115厂家的牌子销售的，也有说KTL115已被
KTL125收购。
KTL125网站已经打不开，情况不明。
（KTL115
的网站也没了）
KTL111
KTL120
KTL115
KTL112
KTL121。
井巷漏泄通信系统KTL104型A用户手册
KTL104井巷漏泄通信系统Mine Leaky Cable Radio Communications System用户手册User Manual武汉七环电气有限公司Wuhan Qihuan Electrical Engineering Co.Ltd.中国·武汉Wuhan ·China目录1.引言2.系统特点3.系统主要设备[基站设备]3.1基地台(地面)KJD-983.2基地台电源(地面)KJS-983.3射频汇接器KTG-98合路器KTG-98H分路器KTG-98F双工器KTG-98S3.4有无线交换终端QH-1453.5基地台(井下)KTL104-J3.6基地台电源(井下)KDW207-127[移动台]3.7手持机KTL104-S3.8手持机KTL105-S3.9车载台KTL104-H13.10 车载台电源KDW209-48[井下传输设备]3.11 漏泄电缆SL YFYVZ-50-93.12 双向中继器KTL104-L23.13 功率分配器KTL104-F3.14 补偿电源KDW208-1274.系统组网4.1系统设计和扩展4.2系统技术指标附录附录A系统设备一览表11.引言由于地层对电磁波的吸收十分严重，地下无线通信的发展远远滞后于陆地、海上和空中的无线通信。
直至上世纪60年代，国外才开始进行地下无线通信的尝试。
历经了低频感应通信、中频载波通信、极低频无线通信等通信方式后, 至1970年，井下无线漏泄通信技术首先在英国进入了实用阶段。
由于漏泄通信具有话音清晰、抗干扰强、通信距离远，同时组建方便、造价不高等优点，因而得到了迅速的发展。
我国在1986年将井下无线电漏泄通信技术列入国家“七五”重点攻关项目。
80年代末这一技术开始引入我国。
1993年，我公司KLT-Ⅲ型井下漏泄移动通信系统研制成功。
1994年，又接着推出了KDLT-Ⅰ型井下漏泄移动通信系统。
该系统在我国煤炭、冶金等部门得到了迅速的推广和普及。
矿井无线电漏泄通讯系统
比载波通讯系统 高 １％ ３ ，但技术上优 于载波通讯系统 。 ３２ 社会效益 ．
①提高煤矿生产调度科学管理水平。该系统将井下 特有的流动作业对象纳入生产调度组织 中，能及时反映 井下生产情况 ，方便了生产的调度指挥 。
②方便了井下车辆 调度，能及时 了解掌握井下车辆 的运 行状况 ，保证生产 的连续性 。
（） ３ 系统的特 点
⑤本系统为调度人员配备的基地电台为双工通话
方式 ，即在使用中无 需按动收发开关 即可 实现通话 。
①组 网方 式灵活 。Ｋ６ ＴＡ型漏泄系统采用有源 中继 制，把复杂的长线传输通道简化为标准的中继段模块式
⑥本系统使用的手持电台功耗低， 体积小， 重量轻， 不必考虑天线与漏泄传输 的低的藕合距离和藕合方式， 。 ⑦通道的复用。本系统的传输通道 匕 采用频分多路
单线大地模式。
⑤回路输出布置通道， 对未布置的通道应设假负载， 以保持通道匹配 。 ⑥干线段比 ＝干线长度／ 系统总长 ＝４％。 ０ ⑦标准段比 ：标准段数／ 系统总段数 ＝６％。 ０ ⑧漏泄电缆的铺设应远离动力 电缆和管路及其构
件 ，至少 留有不少 于 ２ ｍ的安装距离 。 ０ｃ
制 ，使漏泄 电缆做 到一缆 多用 ，一缆复用 。
维普资讯
同
煤
科
技
Ｉ ２
Ｔ ＮＧ ＭＥ Ｊ Ｏ Ｉ ＫＥ Ｉ
２０ ０ ２年第 ２期
⑧本系统配置的袖珍铃 ，可实现基地电台对流动电 台的选择性呼 叫，其 它无关流动对象不参与通话。
２ 漏泄通讯 的工作原 理
维普资讯
第 ２期 （ 第 ９ 总 ２期 ） ２０ ０ ２年 ６月
同 Ｅ Ｍ ｌＫＥＪ Ｉ
矿井无线 电漏泄通讯系统
KDLT-Ⅱ型井筒漏泄通信信号系统[详细]
![KDLT-Ⅱ型井筒漏泄通信信号系统[详细]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/653a42dca98271fe910ef9e0.webp)
KDLT-Ⅱ型井巷漏泄通信/信号系统用户手册武汉七环电气有限公司目录1. 概述 (1)2. 系统组成 (2)3. 系统主要设备 (3)3.1 通信/信号基地台 KJC-81-2 (3)3.1.1 概述 (3)3.1.2 工作原理 (4)3.1.3 主要技术指标 (5)3.1.4 面板显示器及控制器设置 (6)3.1.5 操作方法 (9)3.2 基地台电源 KJS-02 (10)3.2.1 概述 (10)3.2.2 主要技术指标 (10)3.2.3工作原理 (11)3.2.4结构特征 (11)3.2.5使用方法 (11)3.3 通信/信号手机 KXC-83-2 (12)3.3.1 概述 (12)3.3.2工作原理 (12)3.3.3主要技术指标 (13)3.3.4 外形结构 (15)3.3.5操作方法 (15)3.4 双向中继器 (18)3.4.1概述 (18)3.4.2主要技术指标 (18)3.5 漏泄电缆 (18)3.5.1概述 (18)3.5.2主要技术指标 (19)3.6 隔爆电铃及隔爆三通 (19)3.6.1隔爆电铃 (19)3.6.2 隔爆三通及应用实例 (19)1．概述KDLT-Ⅱ型井巷漏泄通信/信号系统适用于斜井人车或顺槽无极绳绞车跟车员在跟车途中随时与绞车司机进行信号传送和话音联络,以保证行车安全;系统也适用于竖井巡检员在罐笼中随时与绞车司机进行信号和话音联络,以提高工作效率.此外,本系统也适用于井巷内需要既传送信号又进行无线通话的其他场合.系统有以下特点:●所有设备均为矿用防爆电气产品.允许在具有甲烷或煤尘的爆炸性气体的环境中使用.●手机可发送打点信号,同时可与基台随时进行话音通信.●基台接收到手机打点信号后,即以声(电铃)、光(大型LED信号灯)双重指示,并具有回铃功能:收到一下打点信号后,响一下铃声,红灯亮,表示停车.收到二下打点信号后,响二下铃声,绿灯亮,表示上行.收到三下打点信号后,响三下铃声,黄灯亮,表示下行.收到四下打点信号后,响四下铃声,绿灯闪烁,表示慢速上行.收到五下打点信号后,响五下铃声,黄灯闪烁,表示慢速下行.●基台具有上一次信号的数码显示记忆功能.●当基台完成一次信号的处理以后,向手机发送回铃信号,以免手机误操作.●基台具有紧急停车操作按键,可发送区别于正常停车的紧急停车信号.●当井筒长度较长时,可插入双向中继器以延伸通信距离.●基台提供外接电铃(或外接扬声器)接口, 提供配套隔爆电铃(或隔爆扬声器)●基台提供紧急停车联锁触点接口,用于控制无极绳绞车等相关机电设备实现自动紧急停车.●系统还可同时使用A、B两种手机,基台将区别不同手机所发出的信号,在面板上显示出来.因而可满足双钩绞车等情况下要求双手机打点的需要.2．系统组成本系统的配套设备如下:通信/信号基地台KJC-81-2型(矿用本质安全型)基地台电源KJS-02型(矿用浇封兼本安型)漏泄电缆米SLYFVZ-75-9型(或米SLYFYVZ-50-9)(具有煤安标志)通信/信号手机KXC-83-2型(矿用本质安全型)双向中继器KDT-02型(矿用本质安全型)负载盒(矿用隔爆型)防爆三通及防爆电铃、扬声器(矿用隔爆型) 系统的组成方框图如下:3．系统的主要设备3.1 通信/信号基地台 KJC-81-2型3.1.1 概述KJC-81-2型基地台是KDLT-Ⅱ型井筒漏泄通信/信号系统的基本设备.它兼具无线通话及处理、显示行车信号的双重功能.本基地台为60/80米Hz频段的调频无线电台, 防爆形式属于矿用本质安全型,其电性能满足国家标准GB/T15844-1995 移动通信调频无线电话机通用技术条件、GB3836.4-2000爆炸性环境用防爆电气设备本质安全型电路和电气设备“ i ”.基地台内置DT米F打点信号解码器,因而除了可与通信/信号手机双向通话外,还可将手机发出的行车信号进行解码处理,实现声、光双重显示.此外,基地台还具有回铃和记忆功能.基地台供电为DC12V/DC18V,由配套的KJS-02型基地台电源提供.基地台对外提供两对控制触点,一对用于控制外接电铃,另一对用于控制相关机电设备实现自动紧急停车.本基地台的配套组成如下:通信/信号基地台 KJC-81-2型1台抗噪话筒 CC1-4型1个隔爆电铃任选隔爆扬声器任选隔爆三通(急停控制用) 任选转接电缆1根系统使用说明书1本3.1.2 工作原理基地台电路包括收发信机、CPU控制单元、显示单元等部分.简化方框图如下:在通话状态,接收机将来自漏泄电缆的调频信号放大并解调,输出音频信号直接驱动扬声器;发射机则将话筒送来的话音信号在压控振荡器进行调制,再经缓冲放大、激励级及功率放大后送至漏泄电缆.在打点状态,接收机输出DT米F打点信号,送CPU控制单元进行解码及处理,然后驱动LED指示灯及外接电铃,并由数码管进行记忆显示;显示结束后,微处理机输出一个回铃信号,通过发射机送往漏泄电缆.本机直流输入有+12V和+18V两组,其中+12V为本机各单元电路供电,另一路+18V则通过+18V馈电器进入漏泄电缆,为巷道内中继器供电.两组直流电源均由本机配套KJS-02型基地台电源提供.该电源输入电压范围很宽,AC127V或AC220V均可.其防爆类型为矿用隔爆兼本质安全型,防爆标志为Ex米iBⅠ.为便于用户安装,该电源可与基地台一体化设计.3.1.3 主要技术指标:(一)基本参数信道间隔; 25KHz信道数;1个工作方式:异频单工工作电压:DC12V,天线阻抗:50Ω中频频率:一中频21.4米Hz:;二中频455KHz防爆形式:矿用本质安全型防爆标志:ExibⅠ外壳防护等级:IP54外形尺寸:约400(宽)×190(高)×340(深)米米3质量:约9千克(二)发射机主要参数工作频率: 59.350 米Hz载波输出功率;0.3W调制限制;5KHz调制灵敏度:10～20米V音频失真:≤5%载频误差:≤10×10-6电源消耗:<500米A(三)接收机主要参数工作频率: 80.050米Hz参考灵敏度: ≤0.2 5μV开启灵敏度: ≤0.2 5μV额定音频输出及失真:≥1W, ≤5%电流消耗:收信时≤400米A,守候时:约40米A (四)解码指示形式:信号形式: DT米F码;行车信号指示:声、光双重指示,与打点关系如下:1点─红灯亮,为停车指示2点─绿灯亮,为上行指示3点─ 黄灯亮,为下行指示 4点─ 绿灯闪烁,为慢速上行指示 5点─ 黄灯闪烁,为慢速下行指示回铃:显示结束发回铃音记忆功能:可记录前一次信号内容,并以数码管显示,显示内容为:“1”(停车)、“2”(上行)、“3”(下行)、“4”(慢上)、“5”(慢下).(五)联锁控制功能:当手机行车途中发出紧急停车信号后,受本机联锁的机电设备(如无极绳绞车)将立即停车,且手动无法启动.只有当手机再次发出行车信号(两点或三点)后,才能手动启动绞车.3.1.4面板显示器及控制器设置. (一) 前面板图中,1. 停车指示:红色2. 上行指示:绿色故障 话筒KJC-81-2型井巷无线通信/信号基地台武汉七环电气有限公司123发射 接收 音量电源关开信号停车上行下行1234 56 789103. 下行指示:黄色4. 信号指示:红色5. 记忆数码管6.手机识别指示7.话筒插座8. 音量电位器9. 内接扬声器10. 电源开关(二) 后面板其中, 1. 电源线(内置KJS-02型基地台电源)2. 紧急停车控制插座3. 外接扬声器/电铃插座4. 内外扬声器选择开关5. 漏泄电缆插座6. 内置电铃(仅非防爆型设置)7．铭牌(三) 插口引脚功能:前面板七芯话筒插座YC14-J7Z:后面板三芯紧急停车插座X14-J3A外视图为面板三芯外接电铃/扬声器插座X14-J4A外视图为3.1.5 操作方法 (一)接收行车信号接收到行车信号时,基台自动完成信号识别和处理.当收到1声打点信号时,喇叭同步响铃1次,亮红灯(停车);当收到2声打点信号时(间隔不大于1S), 喇叭同步响铃2次,亮绿灯(上行);当收到3声打点信号时(间隔同样不大于1S), 喇叭同步响铃3次,亮黄灯(下行);当收到4声打点信号时(间隔不大于1S), 喇叭同步响铃4次,绿灯闪烁(慢上);当收到5声打点信号时(间隔同样不大于1S), 喇叭同步响铃5次,黄灯闪烁(慢下);上述指示灯亮4S后自动熄灭,并向打铃手机发射一回铃音,即结束本次信号处理,等待接收下一次信号.在双钩系统中同时有两部打点手机工作时,面板左侧信号灯将显示发送打点信号的手机的编号.(二)接收紧急停车信号当基台收到紧急停车信号后,将发出连续的嘟—嘟—报警声, 并立即将后面板急停接口的控制触点送出+12V控制电压.(三)通话操作基台除可接收并处理行车信号功能外, 还具有单工通话功能:开机后,基台处于静噪守候状态,可随时接收行车信号或话音,收到信号时,接收指示灯(绿)亮.将话筒一侧PTT按键按下,发射指示灯(红)亮,基台处于发射状态,可对着话筒讲话.应注意,本机为单工电台,发射时接收机不工作,因此讲完话须及时松开PTT键,以便完整地收到手机发来的行车信号或回话.3.2基地台电源KJS-02型3.2.1 概述:KJS-02型基地台电源是KDLT 型矿井漏泄通信系统的专用配套设备,可为KJC-81-2型基地台提供+12V 工作电源, 同时为系统井下中继器提供+18V 工作电源.该电源的两组直流输出端均设有晶体管安全栅电路, 使之具有本安输出特性.3.2.2 主要技术指标:防爆类型:矿用浇封兼本质安全型. 防爆标志:Ex 米ibI 输入特性a ．输入电压: AC127V/220Vb ．源电压波动适应能力: AC95～242V 输出特性: Ⅰ组:额定输出电压: DC12+0.5-2 V 额定输出电流: 400米A 最大短路电流: ≤550米A 最高开路电压: ≤13V Ⅱ组:额定输出电压: DC18±0.5 V 额定输出电流: 250米A 最大短路电流: ≤320米A 最高开路电压: ≤19V 3.2.3 工作原理基地台电源的前端电路为二组宽输入范围(AC95～242V)的AC-DC电源模块,其中一组输出12V直流电压,另一组输出为24V直流电压.后级分别是由晶体三极管,稳压二极管,取样电阻等元件组成的双重过压、过流保护安全栅电路.当12V输出负载电流增加时, 1R1、1R3上压降增加,导致二极管1V2、1V3和1V5、1V6导通,1R1、1R3上压降被限定,也即限定了流过1R1、1R3的电流,从而起到限流保护作用.稳压二极管1V7、1V8起了双重过压保护作用.另一组24V直流电压之后除了有同样的限流保护及过压保护电路外,中间还有一个三端稳压器7818(2N1), 将输出电压稳定为18V, 从而降低了电源的内阻,使电源具有较强的负荷能力.3.2.4 结构特征该电源外壳采用冷轧钢板结构,由橡胶密封垫密封,达到IP54的防护要求.内部凡非本安电路均用耐高温的浇封剂密封在绝缘壳体内.本机输入、输出电缆均被牢固地固定,使外力不致影响浇封剂的密封性.3.2.5 使用方法该电源使用方法较为简单,只需将输入端接到交流127V 或220V上,输出端的防水插头插入基地台电源插座即可.本电源也可与KJC-81-2型基地台一体化安装.3.3 通信/信号手机 KXC-83-2型3.3.1 概述KXC-83-2 型手机是KDLT-Ⅱ型井巷无线通信/信号系统的移动通信设备.它兼具无线通话和发送行车信号的双重功能.本手机为60/80米Hz频段的调频无线通信机, 防爆形式属于矿用本质安全型,其电性能满足国家标准GB/T15844-1995 移动通信调频无线电话机通用技术条件及GB3836.4-2000爆炸性环境用防爆电气设备本质安全型电路和电气设备“ i ”.手机内置DT米F打点信号编码器,因而除了可与通信/信号基台双向通话外,还可将基台发送停车、上行、下行等行车信号.手机供电为DC 7.2V.本手机的配套组成如下:KXC-83-2型手机1部螺旋天线1根6NI-H1300BA本安镍氢电池组1组皮套1个背带1根皮带夹1个座式充电器1台使用说明书1本3.3.2 工作原理手机电路包括收发信机、CPU控制电路、频率合成器、编码器及本安电池组等部分.简化方框图如下:本机发射机和接收机都采用锁相环频率合成器稳频,波道频率数据由CPU提供.CPU采用一片8位单片机,除了提供收发信机的频率数据,还负责打点信号和报警信号的发送.该CPU在正常通话时处于空闲状态,几乎不消耗电能.同时,本机CPU可随时用PC机通过耳机插口编程.本机电池通过串入限流电阻等措施而使输出端满足本安要求.3.3.3 主要技术指标:(一)基本参数频率范围: 60～80米Hz信道间隔25KHz信道数: 1调制方式: 16K0F3E工作电压7.2V天线阻抗50中频频率一中频21.4米Hz二中频450KHz防爆类型矿用本质安全型防爆标志ExibI外形尺寸57×140×35 米米3质量约400g (含电池及天线)(二) 发射机工作频率80.050米Hz载波输出功率0.5～1W调制灵敏度≤45～55米V调制限制≤5KHz剩余调频≤-40dB音频失真≤5%载频误差≤10×10-6 (0℃～+40℃)电流消耗≤450米A(三) 接收机工作频率59.350米Hz参考灵敏度≤0.2μV开启灵敏度≤0.2μV额定音频输出0.5W ≤10%电流消耗收信时≤160米A守候时约32米A (通话模式) 37米A (打点模式) (四) 编码器信号形式DT米F码频偏3.0 0.5KHz3.3.4.外形结构:其中,1. 音量控制 / 电源开关2. 通话/打点控制开关3. 天线4. 转发 (PTT) 按键5. 紧急停车(或调度呼叫)按键6. 发射(红)/接收(绿)/打点(黄)指示7. 扬声器8. 电池组3.3.5 操作方法2148 5736QIHUAN(一) 通话1. 开机.将电源开关/音量电位器顺时针旋转,打开电源并将音量调大. 这时喇叭连响“嘟-嘟-嘟-”三下,表示手机进入通话状态.如喇叭持续不断地发出“嘟----嘟-----”的响声,则表示电池不足,需要充电.2．选择通话模式.将手机中间的通话/ 打点选择开关逆时针旋转到底,发光管不亮,手机即处于通话模式.3．通话.当按下手机左侧转发按键(PTT)开关时, 手机顶面板发光管发红光, 表示手机处于发射状态.此时可对着话筒讲话.松开按键, 手机回到接收状态, 即可收到基台回话.应注意,手机为单工工作方式, 在发射状态收不到基台信号.(二) 常规打点1．将手机中间的通话/ 打点选择开关顺时针旋转,当听到开关“毕”一响,发光管发黄光,表示手机已处于打点模式.(与该旋钮的位置无关) 2．断续按下PTT按键, 手机即发出打点信号, 同时在手机喇叭中可监听到信号声.在KDLT-Ⅱ型通信/信号系统中, 行车信号作如下规定:一下----停车二下----上行三下----下行四下----慢速上行五下----慢速下行应注意, 两个点子之间既要有清晰的时间间隔, 又不能相隔太远(不得超过1秒).同时, 在发出一次行车信号之后, 经2秒钟手机将收到一个回铃信号, 表示基台本次显示已结束, 此后才能发第二次行车信号.如果在听到回铃声之前就第二次打点, 所发的信号将无效.(三) 紧急停车当跟车员遇到紧急情况时,无论在通话模式,还是在打点模式,都可发送紧急停车信号.发送方法是按一下手机左侧PTT键下方的报警键.(四) 关机通话或打点工作结束后, 如不再守候基台的呼叫, 延逆时针方向转动音量电位器,直至听到“毕”一声,表示电源已切断.(五) 充电当开机时, 如喇叭连续不停地发出“嘟、嘟…”声,表示电池不足,须充电.利用配套座式充电器可对本机镍氢电池组进行充电.充电步骤如下: 1．将充电器电源插头插入220V交流电源插座,2．将手机电源开关置“关”位, 插入充电机内, 红灯亮, 表示充电开始.3．新的电池组需反复充电,使用数次后,才能达到额定容量.每次充电时间约10～12小时.充电不足或过量都会导致电池组寿命缩短.座式充电器也可对电池组单独充电.6. 注意事项为了保证安全使用本机,避免造成任何意外,请您在使用时注意以下事项:⑴在未安装天线时,请不要按“转发”键发话,特别在具有危险气体的场合,一定要装上天线再使用.⑵严禁用其他非本安电池组代替本机本安电池组在危险环境中使用.⑶在任何情况下,都应避免将本电池组内侧面的输出触点短路,否则将烧断内部保护熔断电阻.此时必须送回生产厂修理.⑷在具有危险气体的场合操作本机,请使用随机配备的皮套.3.4 双向中继器KDT-023.4.1 概述9当井巷长度较长时, 可在漏泄电缆中插入若干双向中继器.双向中继器的功能是放大漏泄电缆中传输的下行或上行的射频信号,以弥补信号在传输中的损耗.中继器的间隔距离约500米.中继器的工作电压范围为14~18V,由基地台通过漏泄电缆逐个馈电,故不需另行供电.3.4.2 主要技术指标工作频率: 下行60米Hz 上行80米Hz工作带宽: 上下行2米Hz增益: 上下行16～20dB可调抑制度: ≥35dB工作电源: DC14～18V ≤20米A通过电流: ≤1A防爆类型: 矿用本质安全型防爆标志: ExibⅠ3.5 漏泄电缆米SLYFVZ-75-9 或米SLYFYVZ-50-93.5.1 概述漏泄电缆是一种特殊的同轴电缆,其外导体采用稀疏编织或纵向开槽等形式,使从基站发出的射频信号在沿电缆纵向传播的同时又沿电缆径向向周围空间辐射;同时,电缆周围空间的射频信号,也可反向进入电缆并传向基站.因而,漏泄电缆在漏泄通信系统中起着连续发送与接收射频信号的天线的作用. 3.5.2 主要技术指标特性阻抗:75±3Ω(米SLYFVZ-75-9) 50±3Ω(米SLYFYVZ-50-9) 衰减常数: 80 米Hz ≤60 dB/千米 耦合损耗: 80米Hz 75±10 dB/千米 驻波比: ≤1.53.6 隔爆电铃及隔爆三通 3.6.1 隔爆电铃隔爆电铃上部为一隔爆接线盒, 内部有一个继电器, 受本安+12V 电压控制而使电铃动作.其内部电路如下:3.6.2 隔爆三通及应用实例隔爆三通用于自动控制无极绳绞车紧急停车.三通内部也有一个工作电压为DC12V 的继电器.其常闭触点串入绞车电磁起动器中间继电器的线圈回路,当此常闭触点断开时,绞车便无法启动.下面是隔爆三通在无极绳绞车急停控制中的一个应用实例:其中电磁起动器采用BQD20-120N 型矿用隔爆型真空可逆电磁启动器.接基地台 外接电铃接口 (+12V 本安端)AC127/220V(适合电铃供电)(非本安端)。
煤矿漏泄通信系统中漏泄电缆的选择与配置
射损耗系数 ； （ ｚ是工作频率。 ｆ ＭＨ ） ２ ）耦 合损耗 确定 耦 合损 耗是 表征漏 泄 同轴 电缆辐 射能力 强弱 的物理量， 耦合损耗值定义为： 电缆 内所传输的信 号 功率与 在 与离开 电缆 特定 距 离 ｒ 一 般 为 ２ｍ） （ 处 的半偶 极 子天 线 接收 到 的信 号 功率 之 差 （Ｂ） ｄ ， 即 Ｌ ＝［ ］ Ｐ ］用分贝表示为 ＿［ ，
摘 要 ：分析 了影响煤矿 井下漏泄通信 系统 的信号传输 的主要性 能指标 ， 出了漏泄 同轴 电缆 的选 用依据 ， 提 建 立了煤矿井下漏泄 电缆 的连接方式的数学模 型。通过建模 分析得 出了在井下选 用耦合损耗依次减小的漏
泄 电缆 不 仅 可 以延 长 传 输 距 离 ，而且 能 够 保 证 移动 台获 得 稳 定 的接 收 电平 。
频率 上 的某 一 长度 Ｌ 所对应 的传输损 耗 ａ×Ｌ， ａ 为该漏 泄 同轴 电缆 的衰 减 常数 ， 而 确 定 该漏 泄 从 同轴 电缆 的系统 损耗值 ａ ＝ａ×Ｌ＋Ｌ 。 ｓ 第 三 ， 统 设 计 时 还 必 须 根 据 工 作 的 环 系 境 ［［ ［ 留出一定 的裕量 Ｍ ， 裕量 牵 涉 的因素 ０５ ］］ ］ 此
Ｌ １ １Ｐ ／ （Ｂ） ０ ￣ ｄ ｇ （） ２
图 １ 煤 矿 井 下 漏泄 通 信 系统
由系 统构成 可 以看 出 ， 泄 电缆是 漏 泄通 信 漏 系统 的核心 器件 ， 漏泄 电缆 的 性 能及 其 连 接方 式
式中 Ｐ 是 电缆 内所 传输信 号的功率 ； ， Ｐ 是距电 缆 ｒ处用半 波偶 极 子天线 接 收到 的信号 功率 。 当接收天线 与 电缆之 间的距离 ｒ 化时 ， 变 耦合 损耗也必然 变化 ， 也就是说耦 合损耗 的大小是建立 在移动接 收机 天线与漏泄 同轴 电缆距离基础上 的。
煤矿漏泄通信系统中漏泄电缆的选型
煤矿漏泄通信系统中漏泄电缆的选型摘要：分析了影响煤矿井下漏泄通信系统的信号传输的主要性能指标，提出了漏泄同轴电缆的选用依据，建立了煤矿井下漏泄电缆的连接方式的数学模型。
通过建力模型分析得出了在井下选用耦合损耗依次减小的漏泄电缆不仅可以延长传输距离，而且能够保证移动台获得稳定的接收电平。
关键词：靖泄通信；漏泄同轴电缆；耦合损耗；传输损耗煤矿井下移动通信是矿井调度员、电机车司机及其他工作人员之间通信联络的主要手段，在矿井安全、高效生产、抢险救灾中发挥着十分重要的作用。
近年来，煤矿井下通信技术的研究及开发越来越活跃，小灵通技术(PAS)和漏泄通信技术被认为是最发展前景的矿井通信技术。
但是PAS应用于煤矿井下通信时，其速度和井下的覆盖范围都不太理想，一个基站只能覆盖几百米。
如果要实现井下任何地方的无缝链接，则需要建很多的基站，不但成本造价高，而且维护量大，系统可靠性较低。
而漏泄通信系统具有可靠性高、维护简单等优点，很适合于煤矿井下移动通信的需要。
1 煤矿井下漏泄通信系统构成煤矿井下漏泄通信系统是由漏泄电缆、手机、双向放大器(中继器)、功率分支器、电机车、终踹器等构成，如图 1 所示。
由系统构成可以看出，漏泄电缆是漏泄通信系统的核心器件，漏泄电缆的性能及其连接方式影响着整个系统的性能。
2. 漏泄同轴电缆的选择方法漏泄同轴电缆的选择要看其应用的需要，选择最合适的漏泄同轴电缆类型和规格由系统的设计和所有相关参数如使用频率、传输距离等决定。
选择漏泄同轴电缆有两个重要指标：传输衰减和耦合损耗。
2.1 泄漏电缆的损耗漏泄同轴电缆的传输衰减和耦合损耗构成了漏泄同轴电缆的系统损耗，是影响纵向和横向通信距离及通话质量的主要因素。
1) 传输衰减确定传输衰减，也叫介入损耗，主要指传输线路的线性损耗，随频率而变化，以dB/100 m表示。
给定频率的漏泄电缆传输损耗系数：a= a1√f+ a2f十α3. (1)式中α为给定频率的衰减系数(dB/100 m);a1为导体的损耗系数;a2为介质的损耗系数;a3是辐射损耗系数;f(MHz)是工作频率。

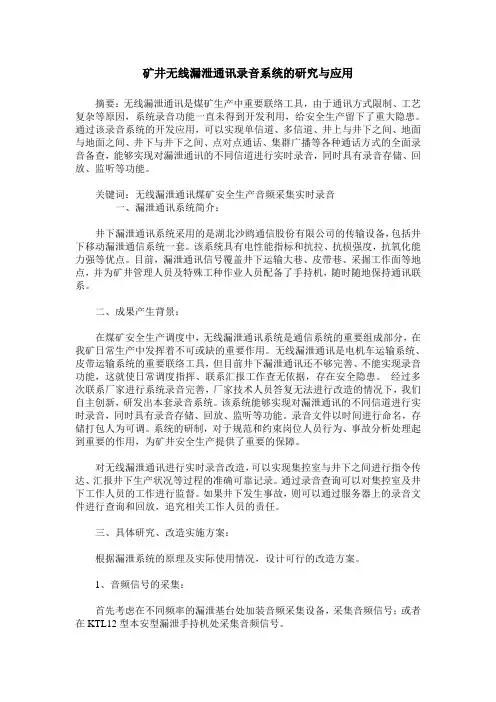

矿井无线漏泄通讯录音系统的研究与应用
