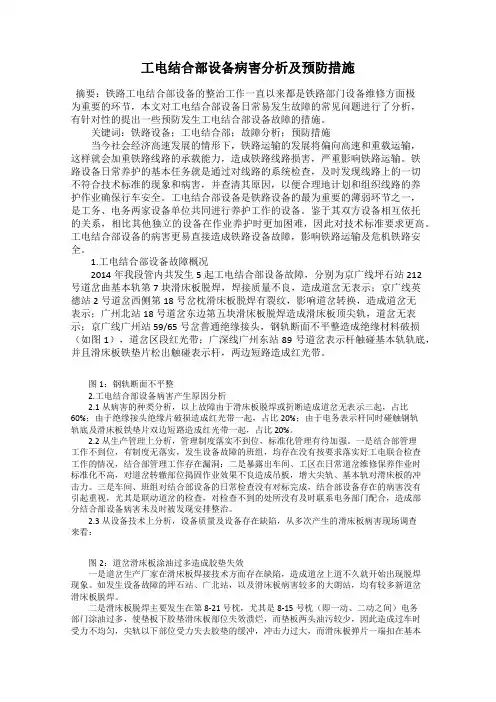

工电结合部设备病害分析及预防措施

工电结合部设备病害分析及预防措施摘要:铁路工电结合部设备的整治工作一直以来都是铁路部门设备维修方面极为重要的环节,本文对工电结合部设备日常易发生故障的常见问题进行了分析,有针对性的提出一些预防发生工电结合部设备故障的措施。
关键词:铁路设备;工电结合部;故障分析;预防措施当今社会经济高速发展的情形下,铁路运输的发展将偏向高速和重载运输,这样就会加重铁路线路的承载能力,造成铁路线路损害,严重影响铁路运输。
铁路设备日常养护的基本任务就是通过对线路的系统检查,及时发现线路上的一切不符合技术标准的现象和病害,并查清其原因,以便合理地计划和组织线路的养护作业确保行车安全。
工电结合部设备是铁路设备的最为重要的薄弱环节之一,是工务、电务两家设备单位共同进行养护工作的设备。
鉴于其双方设备相互依托的关系,相比其他独立的设备在作业养护时更加困难,因此对技术标准要求更高。
工电结合部设备的病害更易直接造成铁路设备故障,影响铁路运输及危机铁路安全。
1.工电结合部设备故障概况2014年我段管内共发生5起工电结合部设备故障,分别为京广线坪石站212号道岔曲基本轨第7块滑床板脱焊,焊接质量不良,造成道岔无表示;京广线英德站2号道岔西侧第18号岔枕滑床板脱焊有裂纹,影响道岔转换,造成道岔无表示;广州北站18号道岔东边第五块滑床板脱焊造成滑床板顶尖轨,道岔无表示;京广线广州站59/65号岔普通绝缘接头,钢轨断面不平整造成绝缘材料破损(如图1),道岔区段红光带;广深线广州东站89号道岔表示杆触碰基本轨轨底,并且滑床板铁垫片松出触碰表示杆,两边短路造成红光带。
图1:钢轨断面不平整2.工电结合部设备病害产生原因分析2.1从病害的种类分析,以上故障由于滑床板脱焊或折断造成道岔无表示三起,占比60%;由于绝缘接头绝缘片破损造成红光带一起,占比20%;由于电务表示杆同时碰触钢轨轨底及滑床板铁垫片双边短路造成红光带一起,占比20%。
2.2从生产管理上分析,管理制度落实不到位,标准化管理有待加强。
轨道电路故障监测曲线分析处理

轨道电路故障监测曲线分析处理摘要:铁路信号微机监测系统是保证行车安全,加强信号设备结合部管理,监测铁路信号设备运用质量的重要行车设备,工作人员可以使用微机监测发现管内设备的异状,提前进行设备检查,分析原因,从而消除故障隐患。
关键词:铁路;微机监测;发现隐患电气化牵引区段车站内为了躲开工频干扰,广泛使用25Hz相敏轨道电路,和50Hz交流轨道电路比较因增加了扼流变压器、适配器、空扼流变压器补偿器等,故障占比高一直是困扰电务系统的一大难题。
铁路信号微机监测系统,通过监测并记录25Hz相敏轨道电路轨道接收端交流电压、相位角等参数来判断运行状态,为电务维修人员掌握设备的当前状态和进行故障分析提供科学依据。
下面就现场典型故障案例微机监测数据变化曲线,探讨25Hz相敏轨道电路电路维护。
1.室外轨道电路通道虚接(1)2020年 6月14日,集通线某站II-4G 的轨道电压从8点38分开始跳变波动,变化曲线如图1所示:初步判断为室外轨道电路通道设备接触不良。
信号人员对现场25Hz相敏轨道电路的塞钉、接续线、保险、轨道变压器、变阻器、各部螺丝等室外设备逐项进行检查,通过万用表对各部电压逐项测试,同时对轨道电路外观检查,最终确定故障点为轨道接续线双股断裂。
由于钢轨接续线断裂,轨道电路通道连接只能靠钢轨与钢轨夹板连通,因此室外轨道电路通道虚接主要出现在钢轨夹板与钢轨连接处。
图1(2)当轨道曲线时高时低但比较规则时, 一般是由于限流电阻接触不良、防雷硒片特性不良或熔丝 (断路器 ) 接触不良造成的, 应对上述器材逐个测试查找。
列车通过后电压剧烈波动,经现场电务人员检查后发现变阻器接触不良,更换后恢复正常。
2.绝缘不良2022年9月20日,集通线某站16DG 在8点29分出现红光带,调阅微机监测发现16DG轨道电压下降10V左右,相位角上升30度,同时调阅其相邻区段3G轨道电压曲线发现相同时间段内3G电压下降7V左右,相位角上升15度;电务人员初步判断为16DG与3G间轨道绝缘不良,立即申请故障天窗检查测试,用轨道绝缘在线测试仪分别测试两个绝缘接头,一侧为50欧姆、一侧为2 欧姆(标准为大于20欧姆),判断为 2欧姆侧绝缘接头不良。
道岔安装装置绝缘故障的检查

一、道岔绝缘电阻的测量测量设备的绝缘电阻,是检查设备绝缘状态最简便和最基本的方法。
道岔绝缘故障一般表现为一处或多处绝缘降低甚至导通的现象。
通过测量道岔各部分之间的绝缘电阻可有效地检查出绝缘发生故障的位置。
因此测量道岔各处的绝缘电阻值是电务维修部门一项非常重要的日常工作。
操作人员在现场进行日常检修时,普遍使用兆欧表来测量道岔各处的绝缘电阻值。
绝缘电阻值的大小常能客观地反应绝缘情况,也可有效地发现设备局部或整体受潮和脏污以及绝缘击穿和严重过热老化等缺陷。
在《普速铁路信号维护规则技术标准》和《高速铁路信号维护规则技术标准》中均规定用500V兆欧表测量电气器件的绝缘电阻值且绝缘电阻值不小于5MΩ,以此保证道岔绝缘良好。
因此在日常维护过程中定期测量道岔绝缘对发现道岔绝缘不良发现绝缘失效保证轨道电路的正常使用都至关重要。
二、判断道岔绝缘故障的手段1、“电压法”测量压降轨道电路以线路的两条钢轨作为导体,在一定长度的钢轨两端以钢轨绝缘为界限使电流在轨道的一定范围内流通而构成电气回路。
电源是轨道电路的送电设备用于给轨道电路供电。
因此对于转辙机安装方式为角钢连接的道岔,正常工作状态下钢轨与角钢之间存在一定的压降。
现场工作人员在设备维护时,常采用“电压法”测量道岔绝缘。
具体为:使用电压测试仪表在安装绝缘处测量钢轨与角钢之间的压降。
如果压降下降明显甚至为零表明此处绝缘已损坏需要检修、更换。
这种绝缘电阻测试的方法可以准确判断出绝缘故障点实际操作方便、工作效率高。
但这种方法的使用具有局限性在没有轨道电路的线路例如地铁的正线将无法使用。
2、万用表测量电阻部分设备维护人员在进行日常维护工作时直接使用万用表测量道岔绝缘电阻排查绝缘故障。
这种测试方法由于万用表量程受限,不能准确测量出过大的电阻而导致误判。
万用表欧姆档测量电阻的原理是利用欧姆定理,当被测电阻太大时流过被测电阻的电流很小容易受到干扰和环境分布参数的影响造成检查结果不准确。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工电结合部设备轨道绝缘的检查测试及故障分析
工电结合部设备轨道绝缘的检查测试及故障分析
摘要:作为铁路基础设备维护单位,工务设备和电务设备互相依附,关系紧密。
长期以来,工电结合部设备中因轨道绝缘不良引起的故障占了现场轨道电路故障的很大比例,而且发生故障时,往往责任划分不清,甚至出现推诿扯皮的现象。
所以,现场工务人员有必要了解和掌握工电结合部设备整治轨道绝缘的检查测试及故障分析方
面的知识,确保工电联合整治工作明确有效,保证铁路运输的安全畅通。
关键词:工电结合部轨道绝缘检查测试故障分析
中图分类号:U226.8+1 文献标识码:A 文章编号:
1 轨道电路的用途和构成
在铁路行车组织时,迫切需要确认和监督客、货列车的位置,以便于列车运行调度。
又因为铁路钢轨和机车车辆都是钢铁制造的,可以导电,这样就可以借助利用钢轨作为导体构成的轨道电路来实现这一需求。
轨道电路就是利用铁路的两条钢轨作为导线、以钢轨绝缘作为分界、并利用导线连接信号源和接受设备构成的电气电路。
25HZ
相敏轨道电路是电力牵引区段较为常用的一种轨道电路,它也可用于非电化区段,是目前我国铁路应用较为广泛的一种轨道电路制式。
2 轨道绝缘的用途和设置
轨道绝缘是轨道电路的重要组成部分,是区分两个轨道电路区段的设备,通过绝缘性能良好的材料实现轨道电路两相邻区段间的电气特性分割,从而使轨道电路划分为若干区段,确保行车安全,提高运输效率。
3 轨道绝缘的检查测试
3.1绝缘的外观检查
(1)装有钢轨绝缘处的轨缝应保持在8―15mm,两钢轨头部应在同一平面,高低相差不大于2mm,在钢轨绝缘处的轨枕应保持坚固,道床捣固良好。
(2)钢轨绝缘应做到钢轨、槽形绝缘、鱼尾板相吻合,轨端绝缘应与钢轨接头保持平直,绝缘处钢轨、鱼尾板应无肥边、无毛刺,夹板螺栓紧固良好。
(3)查看绝缘接头处是否存在肥边、压溃或掉块;是否拉开或挤死,夹板与钢轨的粘接是否脱离;内层钢板和夹板是否分离或位移,夹板四周是否有缝隙;接头螺栓是否拉弯、松动;检查绝缘塞片是否碎裂掉块。
(4)检查接头处是否翻浆、板结、空吊、几何尺寸是否超限,零配件是否紧固有效;线路是否存在爬行现象、防爬器是否失效或数量不足,两端300m范围内扣件压力是否符合标准等。
3.2 轨道绝缘电气特性要求
轨道绝缘在干燥状态下电阻值大于10MΩ;潮湿状态下电阻值大于1000 MΩ。
干燥和潮湿两种状态均达到规定电阻值,为轨道绝缘合格。
3.3 轨道绝缘(轨端绝缘)检查测试:
基本轨与接头夹板之间设有槽型绝缘,六根螺栓与接头夹板间设有绝缘管、垫,故基本轨、接头夹板与螺栓之间互不构成电气连接。
测量前必须先在接头夹板和各螺栓上凿了一个亮点(露出金属光泽),便于表棒接触、测试。
用凿、锯、锉的方法均可,但亮面不要过大,以下的测试亦须凿出亮点,不再重述。
首先跟室内防护员联系确认线路上无列车接近或通过,将牵引电流对测试的影响减小到最小,尽量排除干扰。
将万用表一端表笔搭在钢轨北股,另一端表笔搭在南股钢轨绝缘夹板c上。
用万用表2.5V档测试电压;如果测得的电压为零,则南股钢轨与绝缘夹板c绝缘良好。
如果测得电压为轨道电压
(0.5-0.8)V时,则南股钢轨与绝缘夹板c绝缘破损。
将万用表一端表笔搭在钢轨北股,另一端表笔搭在南股钢轨绝缘夹板d上。
用万用表2.5V档测试电压;如果测得的电压为零,则南股钢轨与绝缘夹板d绝缘良好。
如果测得电压为轨道电压(0.5-0.8)V时,则南股钢轨与绝缘夹板d绝缘破损。
(南股测试方法同左股)。
在测得a、b或c、d处有不良绝缘后要分解检查。
3.4轨距杆绝缘检查
轨距保持杆的四个铁爪与轨底直接坚固,而轨距保持杆及其紧固螺帽与铁爪之间设置绝缘管、垫,使其与钢轨之间完全绝缘。
用电压表测量轨距保持杆与轨面之间应无电压,用电阻表测量时应有较高电阻。
(在线交流绝缘阻抗值>20Ω为良好),另一种轨距保持杆的绝缘设置在杆中间位置(即有铁路线路中较多),一般用目测、手扳动、锤轻击的方法均可检查其正常与否。
用电压表或电阻表的方法测量轨面与中间铁夹板之间有无电连接,亦可检查出有无破损现象。
3.5 电动转辙机基础角钢绝缘的测试和检查
电动转辙机基础角钢的绝缘破损,也可使轨道电路成为分路状态,控制台出现红光带。
电动转辙机基础角钢的角形铁与钢轨相通,基础角钢与轨底以及固定螺栓之间设有绝缘,故基础角钢与钢轨之间不连通,轨面的电压只能延伸到固定螺栓。
所以在基础角钢与轨面之间,使用电压表测量时,不应量出电压,使用电阻表示方法测量,应用较高的电阻。
这就表明绝缘未破损,一切正常。
如测量时发现基础角钢与钢轨之间绝缘不良,在检查了所有固定螺栓绝缘均良好无问题,但道岔区段仍显红光带,就应该细心检查第一连接杆和尖端杆的绝缘是否良好。
3.6 钢轨引接线与箱、盒间的绝缘检查:
引接线末端的螺栓与箱、盒间的绝缘组件较为简单,安装到变压器箱或电缆盒上之后,一般用目测的方法也能检查其破损与否。
3.7 粘接式绝缘的测试方法
使用MF-14型万用表(机械表)或MF-368型万用表,普通区段选用交流2.5V档,3V化改造区段选用交流10V档。
按下仪表电源开关,根据功能需要选择Ω(交流阻抗)或V(有效值)
(1)测试:天窗点内站在线路外侧,面对绝缘接头,测试轨端的电压(V1)、工务夹板与左轨面间电压(V2)、工务夹板与右轨面间电压(V3)。
(2)判断:若V2、V3电压值基本平衡,V1近似为两相邻轨面电压和的一半,则该组胶接绝缘良好。
若V2=0(或V3=0),V3=V1(或V2=V1),则该组胶接绝缘不良;利用天窗点登记要点进行进一步判断,在V2=0(或V3=0)侧利用万用表电阻×1档测试电阻值,
若电阻值<20Ω,则胶接绝缘已坏。
若电阻值>20Ω,利用表笔线封连电压值等于轨端电压侧,即V3=V1(或V2=V1)侧工务夹板与轨面封连,该胶接绝缘对应的相关区段轨道继电器端电压在封连前后若发生波动,则该组胶接绝缘绝缘程度很差,应加强日巡视检查测试。
若V2与V3电压值相差3倍及以上,则该组胶接绝缘处于临界状态。
4 轨道电路常见故障
4.1 轨道电路的正常工作(以25HZ相敏轨道电路为例)是靠送电端供出轨道电源经有关设备和轨道传送到受到电端,再由有关设备接收并进行相位鉴别使轨道继电器吸起。
当送、受电端有关设备故障或轨道电路有车占用(也包括断轨等故障),都会使轨道电路由调整状态变成分路状态。
如果发生的是瞬间故障,故障后又立即恢复了,那就是闪红光带故障。
4.2轨道电路发生故障时显现两种现象:有车占用无红光带和无车占用有红光带,其中有车占用无红光带此类故障一般不属于结合部设备问题,本文不做论述。
无车占用点亮红光带为现场常见故障,也是多发故障,无车占用红光带分为断线故障和短路故障。
造成断线故障的原因如下:断线开路故障应注意查“三线”,即轨端接续线、道岔路线和变压器箱连接线。
若从送电端至受电端顺序查找,则电压突然下降之处是故障点;若从受电端至送电端顺序查找,则电压突然升高之处是故障点。
造成短路故障的主要原因如下:道岔后极性绝缘破损。
道岔安装装置角钢绝缘双破损。
轨距保持杆绝缘和和道岔第二、第三连接杆绝缘破损。
轨端绝缘双破损(有些相邻区段轨端绝缘双破损只有一个区段亮红光带)。
变压器箱连接线轨端绝缘双破损。
变压器箱连接线接触轨底或混连。
岔后跳线接触轨底。
交分道岔垫板杆件擦角钢。
异物短路,诸如铁丝、车辆上的部件等。
其他钢管、钢丝过道接触轨底等。
5 结语
当今铁路运输的迅速发展,对运输安全提出了更高的要求。
随着工电结合部管理方法的逐步完善和现场工务、电务工作人员的辛勤努力,工电结合部整治不再成为现场设备维修维护中的难点。
工电结合部设备安全平稳的运用在确保列车运行安全这一永恒主题中发挥着
更加重要的作用。
