暖通空调基础知识培训(127页)
2024全新暖通空调培训课件
2024全新暖通空调培训课件一、教学内容本节课我们将学习全新暖通空调系统的基本原理和操作方法。
教材的章节包括：暖通空调系统的组成及工作原理、暖通空调设备的选型与安装、暖通空调系统的运行管理与维护。
具体内容有：1. 暖通空调系统的组成：包括制冷剂、压缩机、蒸发器、冷凝器、节流装置等。
2. 暖通空调系统的工作原理：制冷循环、制热循环、通风换气等。
3. 暖通空调设备的选型：根据建筑物的用途、面积、气候条件等选择合适的空调设备。
4. 暖通空调设备的安装：包括室外机、室内机、风管、水管等的安装位置和注意事项。
5. 暖通空调系统的运行管理与维护：包括开机、停机操作、日常检查、故障处理等。
二、教学目标1. 了解暖通空调系统的组成及工作原理，能识别主要部件。
2. 学会根据建筑物的实际情况选择合适的暖通空调设备。
3. 掌握暖通空调设备的安装方法，能进行简单的安装操作。
4. 了解暖通空调系统的运行管理与维护，能进行日常的检查和故障处理。
三、教学难点与重点重点：暖通空调系统的组成及工作原理、设备的选型与安装、运行管理与维护。
难点：制冷循环和制热循环的原理、设备的安装技巧、故障的处理方法。
四、教具与学具准备教具：暖通空调模型、图片、视频等。
学具：笔记本、笔、教材等。
五、教学过程1. 实践情景引入：介绍暖通空调在日常生活中的应用，引起学生的兴趣。
2. 教材内容讲解：讲解暖通空调系统的组成、工作原理、设备选型、安装方法等。
3. 例题讲解：通过实例讲解暖通空调系统的设计和运行管理。
4. 随堂练习：让学生根据实际情况设计简单的暖通空调系统。
5. 课堂讨论：讨论暖通空调系统的运行管理和维护技巧。
6. 板书设计：列出暖通空调系统的组成、工作原理、设备选型、安装方法等关键点。
7. 作业布置：布置有关暖通空调系统设计和运行管理的题目。
六、板书设计暖通空调系统：组成：制冷剂、压缩机、蒸发器、冷凝器、节流装置等。
工作原理：制冷循环、制热循环、通风换气等。
最新暖通空调基础知识专业培训课件
1.1 概述
z 室内污染物的主要来源： ¾ 以人为对象的建筑 ¾ 有特殊用途的空间
z 通风： ¾ 室内污染物控制的主要方法 ¾ 提供一定的新风量 z 分类：按空气流动的动力 ¾ 自然通风 ¾ 机械通风
通风的要求
z 《室内空气质量标准》（GB/T18883-2002） ¾ 有毒有害气体含量 ¾ 新风量 30m3/（h 人）
§2-2 湿空气的焓湿图与热湿比
湿空气的参数很多，有多少独立的变量
根据相律
r = k − f + 2 = 3 pb, h , d
组元数 相数
2
1
固定
焓湿图
湿空气的焓湿图
z 独立变量状态参数：大气压B，温度t，含 湿量d。
z 以B为定值，绘制二维坐标图。 z 以焓为纵坐标，含湿量d为横坐标。 z 两者坐标之间夹角135度
V y1
X
通风量L
t 时段后
y（t）
1.5 置换通风
z 原理 ¾ 3种作用 ¾ 2个分区
全面通风
1.6 事故通风
z 概念： ¾ 在生产设备发生事故会产生大量有害气体或爆炸性气
体的地方，要设置事故排风。 ¾ 通常只排风 z 要求：换气量 ¾ 按照有关工艺设计提供的资料进行 ¾ 缺乏资料，按照下表确定最小换气次数。
= ρv
不常用
T , pv下水蒸气的密度
2、相对湿度
在相同的温度下： 0 ≤ pv ≤ ps(T)
相对湿度
＝ 1 饱和湿空气
φ = pv
ps
0 < φ < 1 未饱和湿空气
＝ 0 干空气
表明湿空气与同温下饱和湿空气的偏离程度
反映所含水蒸气的饱和程度
暖通空调培训课程(ppt127页)
§1 空调系统
全空气系统
烟气
排风扇 送风口
送风管
消声器
空
18°C
调
机
房
回风口 25°C
空调房间 24°C
新风
热湿空气
空调机
冷却塔
烟囱
冷凝水管
制冷机房
冷水管 冷冻水循环泵
制冷机的蒸发器 制冷机的冷凝器
7°C 12°C 37°C
32°C
冷却水循环泵
冷却水管
热水管
60°C
热水锅炉
55°C
热水循环泵
§1 空调系统
分散系统：冷、热源和空气处理、输送设备集中 设置在一个箱体内，形成紧凑的空调系统，不需 要机房，灵活而分散的设置在空调房间内。例如 多联机；
§1 空调系统
空调系统的分类
集中式空调系统（即全空气系统）便于管理和维修，但机房占地面积 较大，一般用于房间面积大，热湿负荷变化类似，新风量变化大及对 温湿度、洁净度等要求严格的场所，如体育馆、影剧院、会展中心、 厂房、超市等。
室内
机房
室外
§1 空调系统
空调系统的分类
集中系统：所有空气处理设备（包括风机、 冷却器、加湿器、过滤器等）都设在一个集中 的空调机房内。例如全空气系统；
暖通空调基础知识培训
暖通空调基础知识培训暖通空调是现代建筑中重要的一部分，为了提高建筑室内的舒适度和空气质量，我们经常使用暖通空调系统。
本文将带领大家深入了解暖通空调的基础知识，包括暖通空调系统组成、工作原理、常见故障及维修等内容。
一、暖通空调系统组成暖通空调系统主要由新风系统、冷水系统、热水系统和空气处理系统等组成。
1. 新风系统：负责室内外空气的交换，并将新鲜空气送入建筑室内。
新风系统通常包括送风机、空气过滤器、换气设备等。
2. 冷水系统：主要用于供应冷却水，以调节建筑室内的温度。
冷水系统通常由冷却塔、冷却水泵、冷冻机组等组成。
3. 热水系统：主要用于供应热水，以调节建筑室内的温度。
热水系统通常包括热水锅炉、热水泵、热交换器等。
4. 空气处理系统：主要用于处理建筑室内的空气，包括除湿、加湿、净化等。
空气处理系统通常由空调机组、风机盘管、除湿机等组成。
二、暖通空调系统工作原理暖通空调系统的工作原理基于制冷循环和换热原理。
制冷循环：暖通空调系统采用了制冷剂通过蒸发、压缩、冷凝和膨胀等过程实现室内空气的制冷。
制冷剂在蒸发过程中吸收热量，使室内空气温度降低；在冷凝过程中释放热量，使室内空气温度升高。
换热原理：暖通空调系统通过换热器实现热量的传递。
换热器分为冷热水换热器和空气换热器。
冷热水换热器通过冷热水之间的热量交换来调节室内空气温度；空气换热器通过室内外空气的热量交换来实现室内空气的新鲜化。
三、常见故障及维修暖通空调系统在长期使用中常会遇到一些故障，了解这些故障并及时进行维修对于确保系统正常运行至关重要。
1. 制冷效果差：如果制冷效果明显下降，可能是冷凝器或蒸发器内部积聚了过多的灰尘或其他杂质，导致散热效果不佳。
此时需要清洁冷凝器和蒸发器，确保它们的表面清洁。
2. 冷气不足：冷气不足可能是由于冷冻机组的制冷剂不足或泄漏造成的。
检查制冷剂的压力和泄漏情况，并及时修复。
3. 噪音大：暖通空调系统在工作时会产生一定噪音，但如果噪音明显增大，可能是由于风机或机组松动、磨损造成的。
暖通空调基础知识课件
采暖循环原理
热源提供
热媒循环
采暖系统通过锅炉、热泵等热源设备提供 热量。
热媒（如水或蒸汽）在热源设备中被加热 ，然后通过管道输送到室内散热器。
室内散热
热媒回流
散热器将热媒携带的热量传递给室内空气 ，提高室内温度。
冷却后的热媒回流到热源设备，重新被加热 ，循环往复。
运用物联网、大数据、人 工智能等技术，实现设备 的智能控制、远程监控和 故障诊断等功能。
舒适性提升技术
通过优化空气处理过程、 降低噪音和振动等措施， 提高室内环境的舒适度和 品质。
政策法规影响解读
能效标准提升
国家和地方政府陆续出台更严格的能效标准，推 动暖通空调行业向高效节能方向发展。
环保政策加强
随着工业的发展，蒸汽和 电力开始应用于采暖和通 风系统。
现代时期
随着科技的不断进步，空 调技术得到快速发展，出 现了中央空调、分体空调 等多种类型。
暖通空调应用领域
01
02
03
04
民用建筑
如住宅、办公楼、学校、医院 等，为人们提供舒适的室内环
境。
工业建筑
如工厂、仓库等，保证生产过 程的顺利进行和产品质量。
消费者需求变化
消费者对暖通空调产品的需求日益多样化、个性化，对产品的能效 、环保、智能化等方面提出更高要求。
技术创新方向预测
01
02
03
04
高效节能技术
采用更高效的压缩机、换 热器、风机等关键部件， 提高产品的能效比，降低 能耗。
环保制冷剂技术
研发和使用环保型制冷剂 ，减少对大气环境的污染 。
智能化控制技术
暖通空调培训

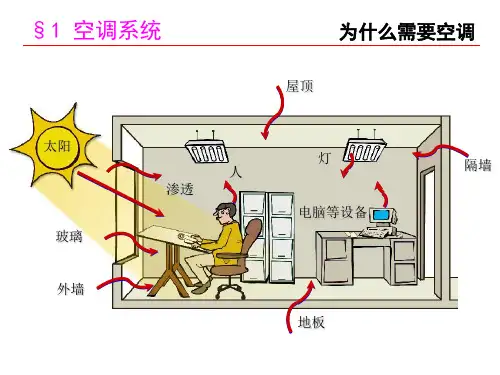

§1 空调系统
空调原理
§1 空调系统
所谓“中央空调系统”由哪些部分构成？ 1．冷、热源部分（冷冻机、蓄冰装置、锅炉、冷却塔、冷却水泵等） 2．输配部分（一级冷水泵、次级冷水泵、热水泵等） 3．空调末端设备(风机盘管、新风机组、空调机组）
室内
机房
室外
§1 空调系统
空调系统的分类
集中系统：所有空气处理设备（包括风机、 冷却器、加湿器、过滤器等）都设在一个集中 的空调机房内。例如全空气系统；
按照空气处理设备 的设置情况来分
半集中系统：除空调机房外，还设有分散在 房间内的二次设备，一般设有冷热交换装置， 负责对进入房间前的空气进行进一步的补充处 理。例如风机盘管+新风系统；
分散系统：冷、热源和空气处理、输送设备集中 设置在一个箱体内，形成紧凑的空调系统，不需 要机房，灵活而分散的设置在空调房间内。例如 多联机；
缺点：１）设备价格较高。 2）室内、外机的管线长度及高差有限制。 3）室外机的设置有碍建筑美观。
适用性：特别适合于专业管理能力弱，如学校；房间使用率低，如度 假村、别墅、高档公寓；空调房间分散，分室分户收费，集中管理，如 出租写字楼、办公楼、商住楼；更适合于中小型项目如几千平方米的企 事业办公楼、酒店、夜总会、洗浴中 心；负荷波动大，使用功能有区 别，如大型商场、体育馆等的部分办公室； 部分改造项目等。
混合式系统：最常用的一种系统，采用部分回风 与部分室外新风混合后经处理送入室内。回 风量所占比例越大越经济。
§1 空调系统
按照使用用途分类
空调系统的分类
使用 用途
舒适性 空调
工艺性 空调
使室内人员处于舒适状态
确保生产中工艺和产品对空气 环境的要求
暖通空调基本原理培训
共同分担
➢耗能时段十分规律
49%
HVAC 照明
➢用户节能意识较强
办公设备 其他设施
➢部分地区有能耗奖罚
措施
A Report about Heating, Ventilation and Air Conditioning Systerm
酒店
10% 10%
22% 13%
商业综合体
27%
9% 18%
➢功能房间较多
A Report about Heating, Ventilation and Air Conditioning Systerm
不同类型建筑耗能特点
写字楼
13%
27% 16%
行政办公楼
7% 24%
20%
➢耗能时段较为规律
44%
HVAC 照明
➢部分区域超时段耗能
办公设备 其他设施
➢能耗费用由所有用户
最冷月平均温度 0～―10℃
最冷月平均温度 0～10℃， 最热月平均温度 25～29℃
最冷月平均温度 ＞10℃， 最热月平均温度 25～30℃
最冷月平均温度 0～13℃， 最热月平均温度 18～25℃
日平均温度≤5℃ 天数90～145天 日平均温度≤5℃ 天数0～90天， 日平均温度≥25℃ 天数40～110天
▪ A:
▪ 水蒸气烫伤更为严重，因为蒸汽相变成为水有一个放热的过程； ▪ 高原区域因为空气稀薄，故而大气压强较低，水的沸点低于100℃（90℃左右）
，需要用高压锅增加压力，达到增加水沸点的目的，从而达到烹饪熟食所需要的 温度；
▪ C:
▪ 热量传递的起因：温差、相变、化学反应、机械做功； ▪ 压力与物质沸点的关系：正相关（即压力大、沸点高，压力小、沸点低）； ▪ 物质在温度达到沸点时继续加热不会增加物质的温度，而是会改变物质的相态。
暖通空调培训2讲课文档
§1 空调系统
空调系统的分类
3）制冷剂系统 是将制冷系统的蒸发器直接设置在室内来承担空调房间热、湿 负荷的空调系统。其主要的系统形式为：单元式空调器系统、窗式空调器系统、分体
式空调器系统、变冷媒流量（VRV）多联机空调系统。
第二十三页，共126页。
§1 空调系统
第二十四页，共126页。
§1 空调系统
空气-水系统：同时采用新风机和水来负担室内 的负荷。经济而实用，为大多数用户采用，比如新 风机组加风机盘管系统。
冷剂系统：将制冷系统的蒸发器直接放在室内吸 收余湿余热，通常用于分散安装的局部空调机组。但 由于冷剂管道不便于长距离运输，所以不宜作为集中 空调系统使用。
第十一页，共126页。
§1 空调系统
缺点： 1）初投资高；单机容量小，室外机较多；
2）同样作为水系统中央空调，其空调系统复杂，调节及控制较为繁琐，
系统维护保养工作量较大；
3）其配电系统容量较高；由于其制冷效率较低，则系统运行费用相对较 高。 4）同时由于其制冷受室外环境温湿度影响较大，其整体负荷比设计负荷 需增加20%左右。
第四十二页，共126页。
§1 空调系统
直燃型溴化锂吸收式制冷机组
优点： 1.以水作制冷剂，溴化锂溶液作吸收剂，因此它对人体无危害，对大气臭氧层无破坏作用。 2.对热源要求不高。
3.整个装置基本上是换热器的组合体，除泵外，没有其他运动部件。 4.结构简单，制造方便。
5.整个装置处于真空状态下运行，无爆炸危险。 6.操作简单，维护保养方便，易于实现自动化运行。 7.能在10％～100％范围内进行制冷量的自动、无级调节，而且在部分负荷时， 机组的热力系数并不明显下降。 缺点： 1.溴化锂溶液对金属，尤其是黑色金属有强烈的腐蚀性，因此对金属的密封性要求 非常严格。 2.由于系统以热能作为补偿，加上溴化锂溶液的吸收过程是放热过程，故对外界的排热量大
《暖通空调基础知识》PPT课件
可逆过程是热力学的抽象，实际过程是无法实现的，但人们可以无限的接近它。研究可逆过程的 目的，在于抓主要矛盾，反映本质。把可逆过程作为实际过程中能量转化效果的比较标准。在实际 热力学计算中，通常是把某一实际过程理想化为可逆过程计算，然后引入必要的经验修正。
精选ppt
4
常用的有：温度T、容积V、压力p、焓H、熵、内能U。 特点：数值大小仅取决于给定的状态；参数变化量仅取决于初、终状态。 二、基本状态参数
状态参数中比容、压力、温度是可以由仪表直接测量得到的参数，称作基本状态参数。 1.比容（v，单位m3/kg）：单位质量工质所占有的体积。`
显然，比容和密度之间互为倒数。 2.压力（p，单位Pa）：单位面积上所承受的垂直作用力。根据分子运动论，气体的压力 是分子运动撞击在单位面积上呈现的平均作用力。 工程上常用的单位：兆帕（1Mpa=106Pa）；巴（1bar=105 Pa）； 标准大气压（1atm=101325Pa）。 3.温度：描述系统冷、热状况的状态参数，标志物体内部分子无序运动的剧烈程度。温度 的高低通常用温标来表示，常用的温标有：
边界可以是实际的容器壁面，也可以是假想的封闭曲面。可以是固定的，也可以是可移动或胀缩的。
精选ppt
Hale Waihona Puke 3二、分类 开口系：与外界有物质交换。 闭口系：与外界无物质交换。 绝热系：与外界无热量交换。 孤立系：与外界既无能量交换，有无物质交换。 简单可压缩系：由可压缩流体构成，通过体积变化而实现热能转换。 热源：是一种特殊的热力系，具有无限大热容量，即在从热源吸收或向热源放出有限热量时，热 源本身的温度不变，如大气和海洋等。
暖通空调基础培训
第二章 中央空调基础知识
7、空调水系统的形式 空调水系统，可按以下方式进行分类：
（1）按循环方式，可分为开式循环和闭式循环系统； （2）按供、回水制式（管数），可分为两管制水系统、四管制式 水系统和分区两管制水系统； （3）按供回水管路的布置方式，可分为同程式系统和异程式系统； （4）按运行调节的方法，可分为定流量系统和变流量系统； （5）按系统中循环泵的配置方式， 可分为一次泵系统和二次泵系 统。 闭式系统：管路系统不与大气相接触，可在系统最高点设置膨胀水 箱或在机房设置定压出补水装置。 开式系统：管路系统与大气相通。
10、无费制冷
冬季、过渡季节，室外天然冷源可充分利用，通过相应的管网流程优化，利用立 思专利无费制冷控制技术（LIS-Free-Cooling）和设备，将室外大气中的冷量通 过冷却塔传递给冷冻水系统，停止制冷主机运行，减少主机运行时数，满足工艺 要求的前提下，大幅度节能系统能耗，并且在之前的基础上改进工艺，使其能在 不关机的情况下切换无费制冷工况。
第三章 中央空调系统节能控制原理
1、中央空调系统的节能空间 随着科技的发展，现在，不少空调主机已能够根据负荷变化
自动调节负载，但输送空调水（冷冻水和冷却水）的水泵如果不 能跟随负荷的变化做出相应的调节，始终在额定功率下运行，仍 然会造成输送能量的很大浪费。
中央空调的能源浪费的症结既不在于其设计余量的大小，也 不在于末端负荷的变动性。为了保障中央空调在夏季和过渡季气 候条件下的空调效果，空调设计容量的冗余是必需的，不可缺少 的。末端使用情况的变化是十分正常的、不可避免的，不变是不 现实的。问题的关键在于目前中央空调缺乏先进的控制方式，如 果中央空调的冷量供应，能够实现根据末端需要的多少而自动调 节，那么，不论空调设计余量如何，也不论空调负荷如何变化， 都不会产生能量的浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暖通空调基础知识培训（127页）
第一章：暖通空调概述
1.1什么是暖通空调
暖通空调是指通过各种技术手段，将室内的温度、湿度、清洁度和新风量等参数控制在其中一舒适范围内的技术系统。
暖通空调系统由供热设备、供冷设备、通风设备和空气处理设备等组成。
1.2暖通空调系统的作用
暖通空调系统的主要作用是调节室内的温度和湿度，提供新鲜空气，创建一个舒适的室内环境，并为人们的生产、生活提供条件。
第二章：暖通空调系统组成
2.1供热设备
供热设备主要包括锅炉、热水器、电热设备等。
其作用是提供室内所需的热能，使室内保持适宜的温度。
2.2供冷设备
供冷设备主要包括制冷机、冷水机组等。
其作用是提供室内所需的冷能，使室内保持适宜的温度。
2.3通风设备
通风设备主要包括风机、风排管道和排风口等。
其作用是通过排风和送风的方式，实现室内空气的流通和更新。
2.4空气处理设备
空气处理设备主要包括过滤器、加湿器、除湿器、新风机组等。
其作
用是对室内空气进行净化、湿度调节等处理，使室内空气质量达到一定标准。
第三章：暖通空调系统的工作原理
3.1热力学基础
热力学基础是暖通空调系统工作的基础。
热力学原理包括热量传递、
热平衡、热传导、热对流等。
3.2空气运动原理
空气运动原理是暖通空调系统工作的重要基础。
空气运动原理包括自
然对流、强制对流、地板辐射、屋顶辐射等。
3.3暖通空调系统的工作步骤
暖通空调系统的工作步骤包括制冷、供热、通风、空气处理等。
通过
合理的调节和控制，使室内温度、湿度和空气质量维持在一定的范围内。
第四章：暖通空调系统的设计与选择
4.1设计原则
暖通空调系统的设计应考虑到室内外环境条件、使用需求、能源消耗、设备运行等因素，采用合理的设计原则和方法。
4.2设备选择
暖通空调系统的设备选择应根据室内外温度、湿度、房间面积、人员
密度等因素进行综合考虑，选择适宜的设备型号和规格。
4.3节能设计
暖通空调系统的节能设计是提高能源利用效率和减少环境污染的重要手段。
采用节能设计可以降低系统的运行成本，并提高系统的工作效率。
第五章：暖通空调系统的运维与管理
5.1运行维护
暖通空调系统的运行维护包括设备清洁、设备检修、系统巡查等。
定期的运行维护可以确保系统的正常运行，延长设备的使用寿命。
5.2系统监控
暖通空调系统的系统监控包括温度、湿度、空气流速等参数的实时监测和记录。
通过系统监控可以及时发现问题并采取相应的措施。
5.3风管清洁
暖通空调系统的风管清洁是保证室内空气质量的关键。
定期的风管清洁可以防止细菌、霉菌等有害物质在风管中滋生和传播。
总结：
暖通空调是一项综合性的技术系统，它通过供热设备、供冷设备、通风设备和空气处理设备等组成，为室内提供舒适的温度和湿度，并确保空气的清洁和新鲜。
暖通空调系统的设计、选择、运维与管理都是保证系统正常运行和提高能源利用效率的重要环节。
