工程制图复习提纲
制图复习提纲-new
尺寸数字
7
一、 基本要求： 制 （1）尺寸界线——应用细实线绘制，一般应与被注长度 图 垂直，其一端应离开图样轮廓线不小于2mm，另一端宜 的 超出尺寸线2～3mm。必要时，图样轮廓线、中心线及 基 轴线都允许用作尺寸界线； 本 知 识 和 技 能
8
一、 （2）尺寸线 —— 应用细实线绘制，并应与被标注的长
影
之比来求直线上的点的方法，称为分比法。
31
三、 3.3 直线上的点
点 3.3.2 直线的迹点
定义：直线与投影面的交点。
直 线
如迹图点所是示直，线直上线的A点B延也长是后投，影与面H上、的V点面。的交因点此M，、迹N点分在别它称所为在H投面迹 点影和面V上面的迹投点影。与同自样身，重直合线；与另W外面的的投交影点则，在称相为应W的面投迹影点轴。上。
X
a'
b
Aa a''
投影面H上的点
a
Y投影轴Y上的点
b''
d' c' 0 c'' d d''
c YH
a'' YW
影
(1) 投影面上的点有一个坐标为零；在该投影面上的投影与 该点重合，在相邻投影面上的投影分别在相应的投影轴上。
(2) 投影轴上的点有两个坐标为零；在包含这条轴的两个投
影面上的投影都与该点重合，在另一投影面上的投影则1与9 点O重合。
工程制图——画法几何重点、考点
第1,2章 制图的基本知识
基本知识点：图纸、图线、比例、尺寸标注
第3章 点、直线、平面
点、直线、平面的基本画法； 直线与投影面的位置关系，直角三角形法求实长与倾角；

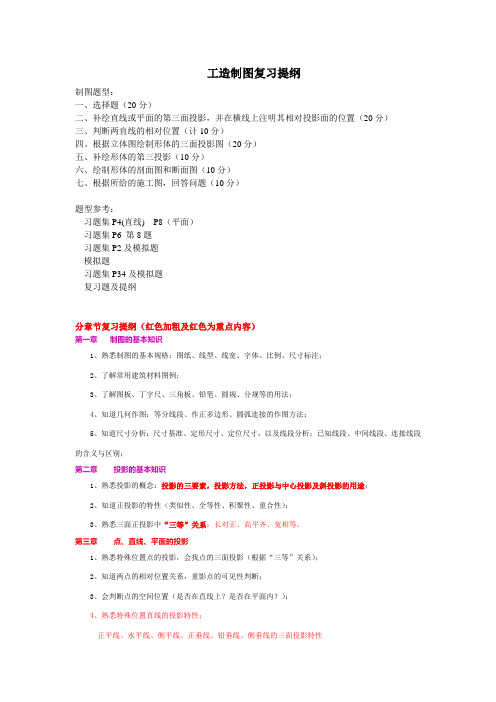

工造制图复习提纲
工造制图复习提纲制图题型：一、选择题（20分）二、补绘直线或平面的第三面投影，并在横线上注明其相对投影面的位置（20分）三、判断两直线的相对位置（计10分）四、根据立体图绘制形体的三面投影图（20分）五、补绘形体的第三投影（10分）六、绘制形体的剖面图和断面图（10分）七、根据所给的施工图，回答问题（10分）题型参考：习题集P4(直线) P8（平面）习题集P6 第8题习题集P2及模拟题模拟题习题集P34及模拟题复习题及提纲分章节复习提纲（红色加粗及红色为重点内容）第一章制图的基本知识1、熟悉制图的基本规格：图纸、线型、线宽、字体、比例、尺寸标注；2、了解常用建筑材料图例；3、了解图板、丁字尺、三角板、铅笔、圆规、分规等的用法；4、知道几何作图：等分线段、作正多边形、圆弧连接的作图方法；5、知道尺寸分析：尺寸基准、定形尺寸、定位尺寸，以及线段分析：已知线段、中间线段、连接线段的含义与区别；第二章投影的基本知识1、熟悉投影的概念：投影的三要素，投影方法，正投影与中心投影及斜投影的用途；2、知道正投影的特性（类似性、全等性、积聚性、重合性）；3、熟悉三面正投影中“三等”关系：长对正、高平齐、宽相等。
第三章点、直线、平面的投影1、熟悉特殊位置点的投影，会找点的三面投影（根据“三等”关系）；2、知道两点的相对位置关系，重影点的可见性判断；3、会判断点的空间位置（是否在直线上？是否在平面内？）；4、熟悉特殊位置直线的投影特性；正平线、水平线、侧平线、正垂线、铅垂线、侧垂线的三面投影特性5、直线上点的投影：定比性，从属性；6、知道直角三角法求一般位置直线的实长及其与投影面的倾角；7、熟悉两直线相对位置关系（平行、相交、交叉）判断方法；8、知道直角投影定理的原理及应用；9、熟悉特殊位置平面的投影特性；正平面、水平面、侧平面、正垂面、铅垂面、侧垂面的三面投影特性：一框两线——平行面（线是横或者竖直），两框一线——垂直面（线是斜线）10、知道平面上取点的方法；11、熟悉平面上取直线的两种方法；12、了解最大斜度线及其应用（求平面与投影面的倾角）；13、了解直线与平面的位置关系判定方法；（平行、相交判断）14、了解两平面相对位置关系判定方法；（平行、相交判断）第四章平面立体与曲面立体1、知道棱柱、棱锥的三面投影作图方法；2、知道棱柱、棱锥表面取点方法；棱柱取点：积聚性棱锥取点：辅助线3、了解棱柱体截交线3种情况；4、了解棱锥体截交线2种情况；5、了解曲面立体母线、素线、纬圆的含义；6、知道圆柱、圆锥、球体的三面投影作图方法；7、熟悉圆柱、圆锥、球体的转向素线的投影规律；“在一个图的两边，必在另一个图的中间”8、熟悉圆柱、圆锥、球体表面取点方法；圆柱：积聚性投影圆锥：“素线法”和“纬圆法”球体：“纬圆法”9、了解圆柱体截交线的3种情况；10、了解圆锥体截交线的5种情况；11、了解球体截交线的4种情况；12、了解相贯线的含义及其作图方法：平面立体的相贯线，平面与曲面立体的相贯线，曲面立体的相贯线；第五章轴测图1、了解轴测图的形成及其与正投影的区别；2、熟悉正等轴测图的作图方法；（帮助做组合体的题目）3、了解斜二等轴测图的作图方法；第六章组合体***1、了解组合体的组成形式；叠加、截割2、组合体的三面投影作图方法；A、根据立体图画三面投影，B、根据两面投影补充其第三投影，C、补充三面投影中缺少的图线。
《工程制图》复习提纲
第十章
1.零件图内容、视图的选择、零件图的尺寸标注 2.五大类零件图的表达方法和尺寸标注 3.表10-1，孔、螺孔、沉孔、倒角、退刀槽等旁注 法 4。读零件图的方法与步骤。
参考题型：习题集
1. 3-11、3-15、3-31 2. 5-6（2）、5-8、5-10（1） 3. 7-6、7-8（3）（4）、7-10 4. 8-10、8-12、ppt例题：轴承座 5. 9-1、9-2 6. 10-13 7. 书本表10-1
第一章
投影法规定 2.尺寸标注
第三章
1.点的投影 2.直线的投影
水平线、正平线、侧平线 铅垂线、正垂线、侧垂线
表3-1、表3-2
3.平面投影
铅垂面、正垂面、侧垂面
水平面、正平面、侧平面
表3-3、表3-4
第五章
1.平面立体表面取点：棱柱、棱锥 2.曲面立体表面取点：圆柱、圆锥、球
是最常用的联接螺纹
用于细小的精密或薄壁零件 用于水管、油管、气管等 薄壁管子上，用于管路的 联接。 用于各种机床的丝杠，做 传动用。 只能传递单方向的动力。
传 动 螺 纹
梯形螺纹 锯 齿 形 螺 纹
Tr
B
(1) 标注的基本格式
特征代号 公称直径 × 导程(P螺距) 旋向 － 公差带代号 － 旋合长度代号
A
A
A
A
注意：
1.旋合部分按外螺纹的画法绘制。其余部分按 各自画法绘制。
2.表示大、小径的粗细实线要对齐，与倒角大 小无关。
画图步骤：
★ 画外螺纹； ★ 确定内螺纹的端面位置； ★ 画内螺纹及其余部分投影。
2、螺纹的类型及标注
特征 螺 纹 种 类 代号 M 联 接 螺 纹 细牙 螺 纹 管 螺 纹 G 普 通 粗牙 外 形 图 用 途
《工程制图基础》期终复习提纲
8.1 平面体与回转体的表面相交
8.2 两回转体的表面相交
8.3 多形体表面相交和不完整形体表面相交
8.1
平面体与回转体的表面相交
1. 相贯线分析
2. 作图方法
分析各棱面与回转体表面的交线
求出各段交线的结合点——棱线与回转面的穿点 求各结合点之间的若干中间点 连接各段交线，并判断可见性。
A A--A
120º
A
旋合长度
大径、小径分别对齐 旋合部分按外螺纹画（实心杆件按不剖画）
螺纹紧固件的装配画法 螺栓连接
2 L 3-5
注意 有线！
1 (螺栓,螺母,垫圈等均按未剖绘制)
1.1d
L=1+2+0.15d+0.8d+(3-5)/T 68 - M12 50
看图的方法和步骤
1. 看视图抓特征 2. 分析形体对投影
看图顺序： 先看主要部分，后看次要部分；先看容 易确定的部分，后看难于确定的部分；先看 整体形状，后看细节形状。
3. 综合起来想整体
4. 面形分析攻难点
9.2 组合体视图的绘制
画图步骤及要领
对组合体进行形体分析 —— 分块
要 点 保持相对位 置的正确。
15.3 零件的视图选择 15.4 零件的尺寸标注与技术要求简介 15.6 典型零件的图样画法
第 十六 章 标 准 件 与 常 用 件
16.1 螺纹及螺纹紧固件
16.3 齿轮
16.1 螺纹及螺纹紧固件
螺纹的形成及结构要素 螺纹的种类 螺纹的规定画法
螺纹的标注方法
螺纹紧固件
内、外螺纹连接画法
《工程制图基础》
复习总结
绪论
工程制图复习提要
a
d
a b d
b c
b d a
要用两个投影判断空间两直线是否平行时， 其中应包括反映实长的投影。
例题4
判断两直线的相对位置
1
1
1d
c 1
2.4.2 各种位置平面的投影特性
平面在三投影面体系中，按其对投影面的相对位置可分为三类： 一般位置平面 投影面平行面 特殊位置平面 投影面垂直面 b' b" 1. 一般位置平面 c' c" 与三个投影面都倾斜的平面， 称为一般位置平面。 a' 一般位置平面的投影特性：
3.两直线交叉（异面）
在空间既不平行也不相交的两直 线，叫交叉直线。它们的三面投影不 具有平行或相交两直线的投影特性。
V
c' a' X
3' b' 2' (1') 4' d' O
b' c' 2'(1') a' A
1
d'
3
2
B
a
1
d 3(4) b
X
C
4 D O
a c
d
2 b
c 交点是一对重 影点的投影。 坐标大的点投 影可见.
3(4)
例1：判断图中两条直线是否平行。
①
a
b c
d
对于一般位置直 线，只要有两个同名 投影互相平行，空间 两直线就平行。 AB//CD
a
b
c
d
例2：判断图中两条直线是否平行。
c c
对于投影面平行线，只有 两个同名投影互相平行，空间 直线不一定平行。 求出侧面投影后可知 AB与CD不平行
工程制图基础期末复习提要
形位公差应标注在相关尺寸的后面，并使用特定的符号和数值表示。
形位公差的基本要求
形位公差应满足零件的功能需求，并尽量减小加工难度和成本。
粗糙度标注
粗糙度的概念
粗糙度是用于描述零件表面微观不平整程度的参 数。
粗糙度的标注方法
粗糙度应标注在相关尺寸的后面，并使用特定的 符号和数值表示。
能。
工程制图是学习其他工程学科的 基础，如机械设计、土木工程、 电子工程等都需要用到工程制图
的知识。
工程制图的基本原则
投影法
视图布局
采用正投影法绘制图样， 以真实反映物体的形状
和大小。
合理安排视图，使图样 清晰、易读、易懂。
尺寸标注
符号和标记
正确标注尺寸，确保图 样的完整性和准确性。
使用规定的符号和标记， 使图样具有统一性和规
镜像投影法
定义
应用
镜像投影法是一种将物体通过镜子反 射投影到投影面的方法。
常用于绘制船舶设计图、桥梁设计图 等需要反映物体左右对称的工程图纸。
特点
镜像投影法能够反映物体的左右方向， 但上下方向相反。
03
工程制图的图样画法
视图画法
01
02
03
Байду номын сангаас
04
总结词
掌握基本视图的形成、投影规 律和视图配置关系。
剖视图的画法
根据剖切位置和投射方向，画 出剖视图。
断面图画法
总结词
掌握断面图的形成、标注和画法。
断面图的标注
在断面位置标注断面符号，并注明投射方向。
断面图的形成
通过假想将物体的某一部分切断，画出其截 面的形状。
断面图的画法
(完整word版)工程图学v 工程制图 总复习提纲 北京工业大学
总复习一、点、线、面1、点投影：根据点的坐标作出三面投影；根据点到三投影面距离作图，将距离转变为坐标值。
点所在的位置：空间一般点、投影面上、投影轴上(注意投影特征与坐标值的关系)重影点：空间两点在某投影面上重影了，则称空间两点是在该投影面上的重影点，该两点有两坐标值相同。
2、直线投影：(1)直线投影作图:作出直线两端点的投影，再用直线连接。
(2)直线投影特征：一般直线:在三投影面上投影是与投影轴倾斜的缩短的直线，不反映与投影面的夹角和实长；投影面平行线:在所平行的投影面上投影为实长，并且与两投影轴夹角反映与其它两投影面的夹角；在其他两投影面上投影为直线平行于两投影轴；投影面垂直线：在所垂直的投影面上投影为集聚点，在另外两投影面上投影平行于同一投影轴反映实长。
*(3)点在直线上——点的投影在直线的同面投影上。
定比定律：点按比例分割直线,投影点按相同的比例分割直线的同面投影。
*(4)线线相互位置——平行、相交、交叉平行：空间两直线平行，它们的同名投影互相平行。
(当两直线同时平行于同一投影面时,采用两相交辅助线分别连接两直线的端点再判断)相交：交点是两直线的公共点，且符合点的投影规律。
直角定律:相互垂直的两直线,其中一条直线平行于某投影面,两直线在该投影面上的投影是相互垂直的。
3、平面投影（1）平面的描述：6类（2）平面投影作图：将组成平面的直线或直线、点分别作出投影则得到平面投影。
（3）平面投影特征：一般平面：三面投影为缩小平面图形，不反映实形和与投影夹角。
投影面垂直面：在所垂直的投影面上为一倾斜集聚线，积聚线与投影轴夹角反映了与其它投影面的倾角；在其它投影面上投影为缩小的平面，平面图形是相似形。
投影面平行面：在所平行的投影面投影反映平面实形，在另外两投影面投影为两条平行于两投影轴的集聚线。
平面内的直线判断:两种方法（注意作图方法）(1) 确定直线上两点是平面内的点,直线是平面内的线。
（2）如果直线有一个点在平面内，如果直线平行于平面内至少一条直线，该直线就是平面内直线。
工程制图第五版复习资料
工程制图第五版复习资料工程制图是工科专业中非常重要的一门课程，它涉及到了工程设计的各个方面。
而《工程制图第五版》作为一本经典的教材，为学习者提供了全面而系统的知识体系。
本文将对《工程制图第五版》进行复习资料的整理和总结，帮助读者更好地掌握相关知识。
一、绪论工程制图是一门以图形表达和传递信息的学科，它是工程设计中不可或缺的一环。
《工程制图第五版》通过详细介绍制图的基本原理和技术，帮助读者掌握工程制图的基本要点和方法。
二、制图基础1. 图形学基础《工程制图第五版》首先介绍了图形学的基本概念和原理，包括点、线、面等基本要素的表示方法，以及常见几何图形的绘制技巧。
这些基础知识对于后续的制图工作非常重要。
2. 投影方法投影是工程制图中最常用的表达手段之一，《工程制图第五版》对常见的投影方法进行了详细的介绍，包括正交投影、斜投影等。
通过学习这些方法，读者可以准确地表达三维物体在二维平面上的形状和尺寸。
三、制图技术1. 工程制图的规范和标准在实际的工程设计中，遵循规范和标准是非常重要的，《工程制图第五版》对常见的制图规范进行了详细的介绍，包括尺寸标注、符号表示等。
熟练掌握这些规范，可以使制图更加准确、规范。
2. CAD绘图技术随着计算机技术的快速发展，CAD绘图技术已经成为工程制图的重要工具，《工程制图第五版》对CAD绘图技术进行了全面的介绍，包括绘图软件的基本操作、图形编辑技巧等。
通过学习这些技术，读者可以提高绘图效率，减少错误。
四、工程制图的应用1. 工程图纸的阅读与理解工程图纸是工程设计的重要产物，《工程制图第五版》通过丰富的实例，教会读者如何正确阅读和理解工程图纸。
这对于工程师在实际工作中的沟通和协作非常重要。
2. 工程制图的应用领域工程制图广泛应用于各个工程领域，包括建筑、机械、电气等。
《工程制图第五版》通过介绍不同领域的制图要点和技巧，帮助读者了解各个领域的特点和需求。
五、总结与展望《工程制图第五版》作为一本经典的教材，为学习者提供了全面而系统的知识体系。
工程制图与计算机绘图复习提纲
工程制图与计算机绘图复习提纲1、图线类型的应用：粗实线－可见轮廓线；细虚线－不可见轮廓线。
2、比例的定义：图形与其实物相应要素之间的线性尺寸之比。
3、判断特殊位置直线（练习册P8/1-4）4、正等轴测图的相关概念：轴间角，轴向伸缩系数，是否具有平行投影特性等。
（见课本P100/正等测的特点）5、立体的截切和相贯：选择正确的第三视图（练习册P20/5、6、7；P21/9、10）6、组合体：找出三视图对应的组合体（练习册P22、P22）7、尺寸标注的合理性？8、配合的类型：间隙配合、过渡配合和过盈配合。
它们的公差带图？（课本P158/图8-10）9、螺纹及螺纹旋合的画法。
（课本P131-132）10、标准直齿圆柱齿轮齿顶圆、分度圆的计算方法？（课本P147/表7-8）11、作图：平面立体表面上点的求解（练习册P9/1），曲面立体表面上点的求解（课本P50/圆锥体）；立体截切与相贯（练习册P10/3；课本P61/例3-7）12、补画图线：练习册P16/3、4；课本P63/例3-8；练习册P32/4-10；练习册P49/2、3；练习册P48/3、4。
13、绘图：练习册P24/3；练习册P44/9；练习册P51/1；练习册P52/1；练习册P53/1；练习册P55/2。
14、读图（1）该零件的主视图是？剖视图，这种剖切方法称为？剖。
（2）零件长度方向的主要尺寸基准是Ф90圆柱的？断面，其径向尺寸基准为？。
（3）解释图中Rc1/4的含义：？，其定位尺寸为？。
（4）解释Ф55g6的含义：Ф55 为？，g6为？代号，6为？代号，上偏差为？，下偏差为？，公差为？，该圆柱面的表面粗糙度代号为？。
（5）零件上有两处形位公差要求，他们的特征项目名称为？和？，其基准部位为？。
（6）该零件左端有？个螺纹孔，螺纹的大径为？，深为？，盲孔有效深度为？。
共 5 页第4 页共 5 页 第 5 页 （1）表达该零件用的一组图形分别是？、？和？。
工程制图基础期末复习提要
复习提要一、名词解释部分 15%基本知识、投影理论、工程制图二、简答题部分 18%零件图、装配图、投影理论、表达方式三、根据三视图,按指定的图线和线框标出其它视图上的投影,并回答问题6%四、补画三视图（平面、曲面组合体各1题） 30%五、平面内找点、线；判断两直线的相对位置 8%六、选择正确的三视图 8%七、根据轴测图完成三视图 15%基本概念部分工程图样中心投影、平行投影(正投影、斜投影）；视图、基本视图、局部视图、轴测图、剖视图、剖面图、零件图、装配图；尺寸基准、尺寸要素、定位尺寸、定形尺寸；相贯线、截交线；形体分析、线面分析；重影点；组合体的组合形式（四种）；*公差与配合；一、专业名词及术语（例-1）1、比例-指图样中图形与其实物相应要素之间的线性尺寸之比。
2、斜视图-将物体向不平行于基本投影面的平面投影所得到的视图。
3、相贯线-当立体与立体相交时，其表面所共有的交线。
4、剖视图-假想用一剖切面将物体剖开，移去观察者与剖切面之间的那一部分，而将其余的部分向投影面投影，且打上剖面线符号而得到的图形。
5、轴测图-用平行投影的方法，把物体连同确定其空间位置的直角坐标系一起，沿平行于上述坐标系的任一条坐标轴的投影方向S，投影到一个单一的投影面P上所得到的图形。
6、定位尺寸-用于确定平面图形中各组成部分之间的相对位置关系的尺寸。
7、形体分析法-指假想将机器或部件分解成若干个基本体,分析各基本体之间的相对位置及各基本体间表面相接的关系,再根据投影规律进行画图或读图的方法。
8、工程图样：在工程技术中，准确地表达物体的形状、尺寸及其技术要求的图样。
（在工程领域，它是表达和交流技术思想的重要工具、是工程技术部门的一项重要技术文件、是工程界共同的技术语言。
）*9、表面粗糙度：零件表面上具有较小间距的峰谷所组成的微观几何形状特征称为表面粗糙度。
10、组合体：由若干个基本体按照一定的相对位置和组合方式有机组合而形成的较为复杂的形体。
