工程制图总复习
工程制图复习试题及答案
工程制图试题A（试卷共8页，答题时间120分钟）1、下列图中反映两直线垂直相交的是（ ）。
A B C D2、找到与投影图相对应的几何体，并填写相应的编码。
(1) （ ） (2) （ ）3、已知形体的主、俯视图，正确的左视图是（ ）。
系 专业 层次 姓名 学号┉┉┉┉┉┉┉┉┉┉┉密┉┉┉┉┉┉┉┉┉┉封┉┉┉┉┉┉┉┉┉┉线┉┉┉┉┉┉┉┉┉4、已知形体的主视图和俯视图，正确的左视图是（）。
5、已知形体的主、俯视图，判断正确的左视图是（）。
6、已知形体的主、俯视图，正确的左视图是（）。
7、已知形体的主、俯视图，正确的左视图是（）。
8、对照轴侧图，正确的三面投影图是（）。
9. 下面四组剖面图中，画得正确的是( )。
二、填空题（每空1分，共20分）1、若粗线宽度为b，则中线宽度为，细线宽度为。
2、建筑图中的尺寸除 及 以米为单位外，其他一律以毫米为单位。
3、平行正投影的性质有：度量性、 、 、 、 。
4、圆锥被一个平面截切时，若该截平面与轴线的夹角θ大于圆锥素线与轴线的夹角α ，则所产生的截交线的形状为 。
5、在钢筋混凝土结构图中的Φ6@200，其中Φ表示 ，@表示 。
6、尺寸标注的组成 、 、 、。
7、一套房屋施工图按其用途的不同可分为 施工图、 施工图、_____________施工图。
8、标高用于表示某一位置的高度，分为 和 两种。
三、作图题（共 45 分）1、 根据组合体的两个视图，补画第三视图。
（共17分） （1）（9分） （2）（8分）2、求作三角形ABC与四边形的交线，并表明可见性。
（8分）3、试求正四棱锥被平面切割后的三面投影。
（10分）4、试求圆拱屋面与斜屋面的交线。
（10分）四、作图应用题（共15 分）作图要求：根据所给梁的剖面图，在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
工程制图答案A 一二、填空题（每空 1分，共20 分）答案如下，每空1分。
1、0.5b 0.25b2、标高总平面图3、积聚性平行性定比性相仿性4、椭圆5、钢筋等级符号相邻钢筋中心距6、尺寸线尺寸界线起止符号尺寸数字7、建筑结构设备8、绝对标高相对标高三、简答题（共45 分）答案要点如下：1、根据组合体的两个视图，补画第三视图。
工程制图复习提要
a
d
a b d
b c
b d a
要用两个投影判断空间两直线是否平行时， 其中应包括反映实长的投影。
例题4
判断两直线的相对位置
1
1
1d
c 1
2.4.2 各种位置平面的投影特性
平面在三投影面体系中，按其对投影面的相对位置可分为三类： 一般位置平面 投影面平行面 特殊位置平面 投影面垂直面 b' b" 1. 一般位置平面 c' c" 与三个投影面都倾斜的平面， 称为一般位置平面。 a' 一般位置平面的投影特性：
3.两直线交叉（异面）
在空间既不平行也不相交的两直 线，叫交叉直线。它们的三面投影不 具有平行或相交两直线的投影特性。
V
c' a' X
3' b' 2' (1') 4' d' O
b' c' 2'(1') a' A
1
d'
3
2
B
a
1
d 3(4) b
X
C
4 D O
a c
d
2 b
c 交点是一对重 影点的投影。 坐标大的点投 影可见.
3(4)
例1：判断图中两条直线是否平行。
①
a
b c
d
对于一般位置直 线，只要有两个同名 投影互相平行，空间 两直线就平行。 AB//CD
a
b
c
d
例2：判断图中两条直线是否平行。
c c
对于投影面平行线，只有 两个同名投影互相平行，空间 直线不一定平行。 求出侧面投影后可知 AB与CD不平行
(word完整版)工程制图复习题(含答案)汇总,推荐文档
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图全册复习要点
点和直线§1-1投影知识1、中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，那么只要把这些点的投影画出来，再连成线就可作出一个形体的投影。
所以，点是形体的最基本元素。
且点的投影规律是线、面、体的投影基础。
一、点在三投影面体系中的投影1、点的直角坐标与三面投影的关系Aa”=a’az=aay=XA=A到W面的距离Aa’=aax=a”az=YA=A到V面的距离Aa=a’ax=a”ay=ZA=A到H面的距离2、三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
aax=a”az二、两点的相对位置1、对于两个点在空间就有相对位置的问题了。
（1）对V面投影时，靠近V面的为后，远离V面的为前。
H、W面投影可反映出其前后关系。
（2）对H面投影时，靠近H面的为下，远离H面的为上。
V、W面投影可反映出其上下关系。
（3）对W面投影时，靠近W面的为右，远离W面的为左。
V、H面投影可反映出其左右关系。
三、重影点当空间两点处于特殊位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。
四、投影轴和投影面上点的投影小结：1、作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2、点的投影方向：自上向下、自前向后、自左向右3、判断重影点的可见性：前遮后、上遮下、左遮右§1-2直线的投影一、直线的投影图从几何学知道，直线是无限长的。
直线的空间位置可由线上任意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
工程制图期末复习
其他视图的选择
根据需要选择其他视图，如俯视 图、左视图、剖视图等，以补充 说明装配体结构和装配关系。
视图布置
合理布置视图，使各视图之间相 互补充，完整表达装配体的结构 和装配关系。
装配图的尺寸标注
总体尺寸
标注表示装配体外形轮 廓和总长、总高、总宽
的尺寸。
配合尺寸
标注表示零件间配合关 系的尺寸，如孔与轴的
几何作图
圆和圆弧的连接
掌握通过切点和半径作圆 的方法，能够完成圆和圆 弧的连接。
椭圆的绘制
了解椭圆的定义和性质， 掌握绘制椭圆的方法。
平面图形的作图
熟悉平面图形的分析方法 和作图步骤，能够准确绘 制出给定条件的平面图形。
02 零件图绘制
零件图的内容
零件的名称、材料和重量
标明零件的名称，如“法兰”、“轴承 ”等，注明其制造材料和重量。
配合尺寸。
相对位置尺寸
标注表示零件间相对位 置的尺寸，如轴承与箱
体的相对位置尺寸。
安装尺寸
标注表示将装配体安装 到其他机械或部件上所
需的尺寸。
装配图的技术要求及零件序号和明细栏
技术要求
01
注明对装配体的特殊要求，如装配精度、试验方法、使用注意
事项等。
零件序号
02
对每个零件进行编号，并在装配图中标注相应的序号。
保持图纸整洁
保持图纸的整洁和清晰，避免 涂改和模糊，确保图纸的可读 性和美观度。
及时反馈和沟通
在绘制过程中，遇到问题及时 与指导老师或同学沟通反馈，
寻求帮助和建议。
实践操作案例分析
1 2
案例一
绘制机械零件的三视图，并进行尺寸标注和文字 说明。
案例二

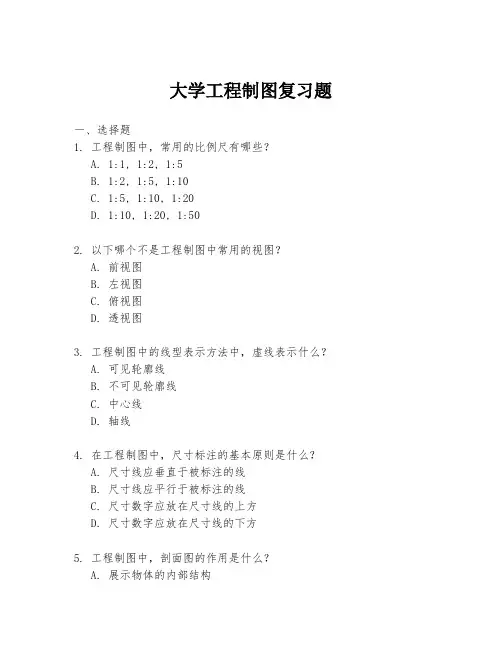

大学工程制图复习题
大学工程制图复习题一、选择题1. 工程制图中，常用的比例尺有哪些？A. 1:1, 1:2, 1:5B. 1:2, 1:5, 1:10C. 1:5, 1:10, 1:20D. 1:10, 1:20, 1:502. 以下哪个不是工程制图中常用的视图？A. 前视图B. 左视图C. 俯视图D. 透视图3. 工程制图中的线型表示方法中，虚线表示什么？A. 可见轮廓线B. 不可见轮廓线C. 中心线D. 轴线4. 在工程制图中，尺寸标注的基本原则是什么？A. 尺寸线应垂直于被标注的线B. 尺寸线应平行于被标注的线C. 尺寸数字应放在尺寸线的上方D. 尺寸数字应放在尺寸线的下方5. 工程制图中，剖面图的作用是什么？A. 展示物体的内部结构B. 展示物体的外部轮廓C. 展示物体的尺寸大小D. 展示物体的材质特性二、填空题6. 工程制图中，常用的比例尺有______、1:10、1:20等。
7. 工程制图中，______视图用于展示物体的内部结构。
8. 工程制图中，______线型用于表示物体的中心线。
9. 工程制图中，尺寸标注时，尺寸数字应放在尺寸线的______。
10. 工程制图中，剖面图和______图常用于展示物体的内部结构。
三、简答题11. 简述工程制图中的三视图是什么，并说明它们各自的作用。
12. 解释工程制图中的剖面图和断面图的区别。
13. 描述工程制图中尺寸链的概念及其重要性。
14. 阐述工程制图中的公差标注方法及其意义。
15. 举例说明工程制图中的装配图的作用和重要性。
四、绘图题16. 根据给定的三视图，绘制一个简单的机械零件的三维图。
17. 绘制一个简单的装配体的爆炸图，展示其内部结构和组件。
18. 给出一个零件的剖面图，标注出剖面的位置和剖面线。
19. 绘制一个零件的轴测图，并标注出主要尺寸。
20. 根据给定的零件图，绘制其装配图，并标注出装配关系。
五、论述题21. 论述工程制图在现代工程设计中的作用和重要性。

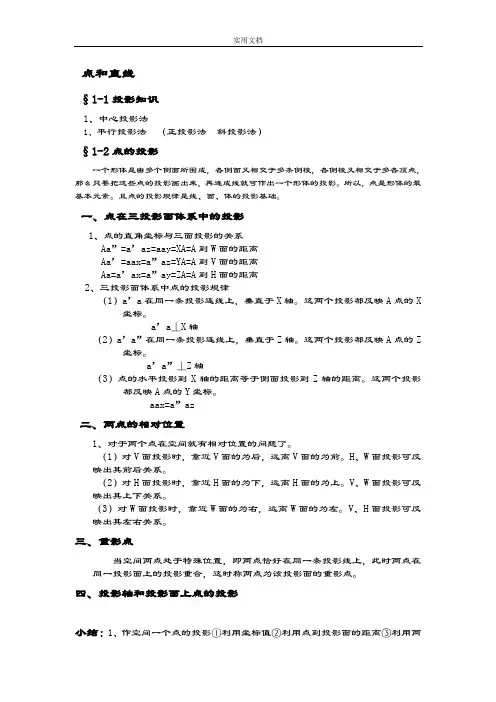

工程制图全册复习要点
点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。
所以，点是形体的最基本元素。
且点的投影规律是线, 面, 体的投影基础。
一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。
（1）对V面投影时，靠近V面的为后，远离V面的为前。
H, W面投影可反映出其前后关系。
（2）对H面投影时，靠近H面的为下，远离H面的为上。
V, W面投影可反映出其上下关系。
（3）对W面投影时，靠近W面的为右，远离W面的为左。
V, H面投影可反映出其左右关系。
三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。
四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。
直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。
工程制图复习知识要点
工程制图复习知识要点工程制图复习知识要点工程制图在培养学生作为创造性思维基础的空间想象力及构思能力和促进工业化进程等诸多方面发挥了重要的作用。
工程图是生产中必不可少的技术文件，是在世界范围通用的“工程技术的语言”。
正确规范的绘制和阅读工程图是一名工程技术人员必备的基本素质。
下面由店铺带来工程制图的复习知识要点以供大家阅读。
第一章(投影和视图)1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。
第二章（视图间的投影规律）主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章(线面关系)一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。
2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。
三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交1. 交线是两平面的公有线。
(凡两平面的公有点都在交线上)2. 交线的投影是直线，可由其上两个(公有)点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点(转化为线、面交点问题)。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。
第四章(换面法)一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。
(平行于新的投影面、垂直于新的投影面)2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律：1)点的新投影和保留旧投影的连线垂直于新轴。
