折页机的类型及选用
浅谈办公折页
现代印刷业通常包含印前、印刷、印后三个加工工序，其中印后加工通常分为书刊报纸加工和包装加工，而折页机是伴随现代印刷行业产生的现代印后加工设备，主要用于设计范围内各种不同尺寸和厚度纸张的折叠，适用于快速印刷中心、印刷生产企业、公函文件、商务信函的大批量折页。
本文主要探讨办公折页工艺，以对短版印刷或数字印刷或个性化印刷的印后加工具有一定的指导意义。
一、折页机分类折页机（也可以叫做折纸机）按功能分办公用折页机、专业用折页机和商务用折页机。
办公用折页机广泛应用在银行、信访办、调查公司及投递信件较多的公司单位等。
办公用折页机具有操作简便、自动化程度高的特点，主要用于邮政信函、产品说明书、公文信函、商务信函的大批量折叠。
办公用折页机主要以Z E 系列自动折纸机、R D 系列自动折页机等为代表。
Z E 系列自动折纸机是开发的小型台式折纸机（折页尺寸为50m m ×70m m 至310m m ×700m m ，纸张克重20～125g ），适用于纸张多种方式的折叠，结构合理，采用大胶轮送纸，分张准确、性能稳定、操作方便、效率高，价格在3000元左右，如图1（a ）所示。
R D 系列自动折页机（折页尺寸为128m m ×182m m 至297m m ×432m m ，纸张克重45～135g ）可自动识别纸张的大小并进行折页方式选择，为了让折页更加准确，还设置了微调开关。
每分钟100张的折页速度，确保高效的折页工作。
不但具备简单的操作界面，而且对于不同的纸质和不同的重量还具备自动进纸压力调节功能，可满足进行不同纸张和纸质的折页要求，价格在7000元左右，如图1（b ）所示。
（a ）Z E 系列自动折纸机五、总结随着手机和P h o t o s h o p 的普及使用，通过以上步骤，每一个人在家里都可以方便的制作证件照，因此，无论是不是专业的人士都可以轻松地操作这种制作证件照的方法。
折页机的类型、特点及选用(下)
书山有路勤为径；学海无涯苦作舟
折页机的类型、特点及选用(下)
图2-11 平行折的折页过程
图2-12 扇形折的折页过程
图2-13 卷筒折的折页过程
3.栅刀混合式折页机。
栅刀混合式折页机的折页机构是既有栅栏式
折页机构，又有刀式折页机构。
其结构特点一般是：一、二折采用栅栏式，故折页速度快；三、四折采用刀式结构，因而折页质量好，性能稳定，调
整简单，操作维修方便。
栅刀混合式折页机的型号有：ZY920型全张折页机，ZY203、ZY205对开折页机，ZY403型和ZY404型四开折页机等。
4.塑料线烫订折页机。
该机是在刀式或混合式折页机的最后一折前，
加上塑料线烫订装置。
即在折页机里进行最后一折之前，从每一书帖最后
一折折缝的里面，向外穿出一根特制的塑料线，使塑料线两端形成订脚，
并用电热将其熔化，沿折缝与书帖粘合，然后进行最后一折的折页。
70年代，我国研制出塑料线烫订机，型号为TDZ101型塑料线烫订全张刀式折
页机。
此外，还有ZYD102A和ZYHD440型塑料线烫订折页机。
他们分别是在ZY102A和ZYH440型(混合式折页机)的基础上加上塑料线烫订装置，这
专注下一代成长，为了孩子。
(完整word版)折页机技术要求
(完整word版)折页机技术要求折页机技术要求1. 引言折页机是一种能够将纸张按照规定的方式进行折叠的机器设备。
本文档旨在定义折页机的技术要求，以确保机器的稳定性、可靠性和高效性。
2. 设备规格- 折页机的整体尺寸应适中，方便操作和布放。
- 要求具备多种纸张大小的支持，包括但不限于A4、A5等常用尺寸。
- 设备应具备可调节的折叠速度，以适应不同工作需求。
3. 折页方式- 可支持多种折页方式，如折叠成折面状、Z折状等。
- 要求折叠结果准确、精确，无纸张歪斜或失误折叠的情况发生。
4. 运行稳定性- 设备应具备稳定的运行性能，能够在长时间工作中保持正常运行且不产生异常。
- 折叠过程中要求没有卡纸、堵塞的情况发生，保证纸张的顺畅折叠。
- 要求机器具备过载保护功能，当出现异常情况时能自动停机以保护设备。
5. 操作界面- 设备操作界面应简洁、直观，方便操作人员使用。
- 要求具备报警和故障提示功能，以便及时发现并解决操作中的问题。
6. 安全性能- 设备应具备良好的安全性能，避免操作人员在使用过程中受到伤害。
- 要求具备紧急停机按钮，以在紧急情况下迅速停止设备运行。
- 要求机器外壳具备防尘、防水和防火功能，提高设备的安全性和使用寿命。
7. 维护和服务- 设备要求易于维护，便于操作人员进行日常保养和维修。
- 要求提供售后服务和相关技术支持，确保设备的正常运行。
8. 环境要求- 设备应在正常环境温度范围内运行，适应不同的工作环境。
- 要求具备低噪音操作，减少对工作环境和人员的干扰。
以上是本文档中折页机的技术要求。
通过遵循这些要求，我们将能够选择到稳定、高效和可靠的折页机设备，提高工作效率，满足用户需求。
印刷概论重点
第一章1、纸是由东汉蔡伦发明的。
2、笔、纸、墨的相继发明，为印刷的产生奠定了物质基础。
盖印与拓石是印版出现的雏形。
盖印和拓石为以后印刷术的发明奠定了技术基础。
3、雕版印刷技术和活字版印刷术是印刷术发明史上两大里程碑事件。
4、《金刚经》是印刷史上第一部载有明确日期的印刷作品（使用雕版印刷术·唐）5、宋朝毕昇发明了泥活字印刷术（公元1000年左右）6、印刷术的发明历程：木——铜——铅活字印刷术（发明者是德国人约翰·古登堡）铅活字的出现为现代印刷技术奠定了基础7、现代印刷术的创始人是德国人古登堡8、印刷种类并举例说明A.书刊印刷（书籍、期刊等）B.报业印刷（报纸等）C.包装印刷（包装盒等）D.商业印刷（各种票据、发票、车票、门票等，账簿、表格等）E,有价钞券印刷（钞票、邮票、彩票等）F,工业印刷（烫金、软管、箔片等）9、印刷是使用印版或其他方式将原稿上的图文信息转移到承印物上的工艺技术。
10、印刷品的生产需印前处理、印刷、印后加工等过程。
11、印刷五要素A,原稿：作用是影响印刷成品的质量。
原稿的分类分为反射原稿、透射原稿和电子原稿等。
B,印版：用于传递油墨至承印物上的印刷图文载体印版表面分为图文部分和空白部分。
印版分为凸版、凹版、平版、孔版。
C,油墨：作用是成像物质。
常规油墨（CMYK）D,承印物：作用是接受油墨并呈现图文。
纸张的分类：新闻纸、胶版纸、铜版纸克重的概念：就是1平方米纸张的重量E.印刷机械：作用是使印版图文部分的油墨转移到承印物的表面12、印刷的分类，从工艺而言，分为直接印刷和间接印刷两种方式。
13、印刷的四种类型A凸版印刷原理：墨辊首先滚过印版表面，使油墨粘附在凸起的图文部分，然后承印物和印版上的油墨相接触，在压力的作用下，图文部分的油墨便转移到承印物表面代表是柔性版印刷、木板年画（此种方式较为环保）B凹版印刷原理：印刷时，先使整个印版表面涂满油墨，然后用特制的刮墨机构，把空白部分去除，而图文部分仍保留在“孔穴”之中，再在较大的压力作用下，将油墨转移到承印物表面。

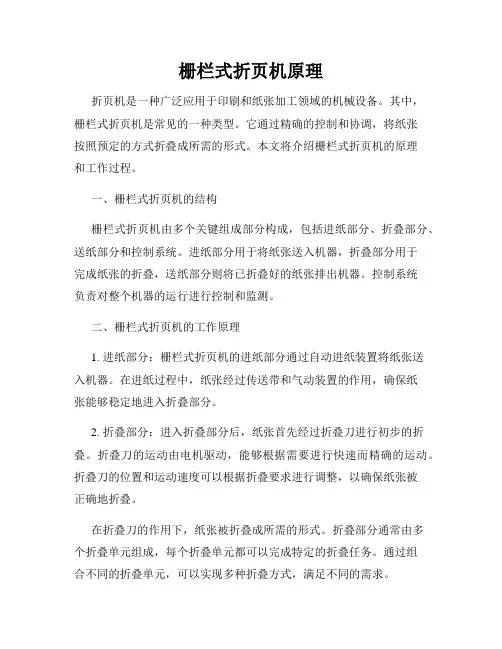

栅栏式折页机原理
栅栏式折页机原理折页机是一种广泛应用于印刷和纸张加工领域的机械设备。
其中，栅栏式折页机是常见的一种类型。
它通过精确的控制和协调，将纸张按照预定的方式折叠成所需的形式。
本文将介绍栅栏式折页机的原理和工作过程。
一、栅栏式折页机的结构栅栏式折页机由多个关键组成部分构成，包括进纸部分、折叠部分、送纸部分和控制系统。
进纸部分用于将纸张送入机器，折叠部分用于完成纸张的折叠，送纸部分则将已折叠好的纸张排出机器。
控制系统负责对整个机器的运行进行控制和监测。
二、栅栏式折页机的工作原理1. 进纸部分：栅栏式折页机的进纸部分通过自动进纸装置将纸张送入机器。
在进纸过程中，纸张经过传送带和气动装置的作用，确保纸张能够稳定地进入折叠部分。
2. 折叠部分：进入折叠部分后，纸张首先经过折叠刀进行初步的折叠。
折叠刀的运动由电机驱动，能够根据需要进行快速而精确的运动。
折叠刀的位置和运动速度可以根据折叠要求进行调整，以确保纸张被正确地折叠。
在折叠刀的作用下，纸张被折叠成所需的形式。
折叠部分通常由多个折叠单元组成，每个折叠单元都可以完成特定的折叠任务。
通过组合不同的折叠单元，可以实现多种折叠方式，满足不同的需求。
3. 送纸部分：折叠完成后，纸张通过送纸部分排出机器。
送纸部分通常配备了传送带和出纸盒，可以确保纸张顺利地被送出并堆放整齐。
4. 控制系统：栅栏式折页机的控制系统起着关键的作用。
它通过传感器和电控元件实时监测机器的运行状态，并根据需要进行调整。
例如，当纸张出现堵塞或误差时，控制系统能够及时停止机器，避免产生错误的折叠。
三、栅栏式折页机的应用栅栏式折页机在印刷和纸张加工领域有着广泛的应用。
它可以用于折叠各种类型的纸张，包括传单、宣传册、信封、名片等。
折页机的高效率和精确性能够有效提高生产效率和产品质量，减少人工操作的错误和劳动强度。
同时，栅栏式折页机还可以与其他设备进行配合，如与印刷机、装订机等连接成生产线，实现自动化生产。
这种自动化的生产方式不仅能够节省人力资源，还可以大幅提高生产效率。
第2章折页
第一节 折页工艺与方法
折页:
将印张按页码顺序和成品规格尺寸折成书 帖的过程称为。
除卷筒纸轮转印刷机有专门的折页装置， 使印刷和折页在一台机器上连续完成外，其余 印刷机的大幅面印张都要由单独的折页装置来 折成书帖。
这种用来完成折页工作的机器称为折页机。
一、折页方式 版面排列方式随折页方式不同而变化。 折页方式可以分为三种:
按照折页的方向可分为正折和反折。
正折：逆时针折页为正折；
反折：顺时针折页为反折。
正折和反折
折页方式还有单联和双联之分。
单联和双联
二、折页机的规格和形式
1、折页机的形式：
根据折页机构的不同，折页机主要分为三种类型：
刀式折页机
栅栏式折页机
栅刀混合式折页机
此外，还有与卷筒纸轮转机相配的专用折页机。
刀式折页机
三、折页精度要求
折页机的性能和结构、折页速度、纸张厚度 和纸张性能对折页精度有着很大影响。 通常，纸张越薄，折页速度相应越低；纸张 越厚，折页速度可相应提高。
第二节 折页机
一、全张刀式折页机 1、技术规格：
折纸规格.............最大幅面尺寸880×1230毫米 最小幅面尺寸546×787毫米 折帖规格....两折,8开；正三折,16开，反三折,
• 第二折页系统 的传动： • 第三折页系统 的传动： 二、三折 两种速度 一输
ZY201折页机传动系统
一折 三输
二折 二输 三折
4、折页机构： 折页栅栏：由上 下两片栅栏和一 个档规组成。角 度固定，但可上 下升降和调整平 行度。
第一折页系统可折
卷筒三折 扇形四折
ZY201折页机一折系统平面布置
折页机的选用
向里旋 转 的折 辊 之 间 ， 着 折 辊 对 靠
印 张 的摩 擦 力 ， 印张 沿 着 上 栅 栏 轨 道 向前 运 动 ， 送 到 装 在 栅 栏 框 内 被
次 垂 直 折 页 。 折 页过 程 中还 可根 的 调 整 和 折 页 过 程 、自动 化 程 度 在
前 运 动 ， 到 送 至 下 册 栏 框 挡规 ， 直 完成第一折 。 由于 折 辊 的 旋 转 将 已
度 比 刀式 折 页 机 要 快 ， 分 钟 可 迭 每
１ｏ １ ｏ 左右 。 ￣６帖 ２
完 成 一 折 的 纸 张 叉被 迫 折 转 弯 ， 又 由折 辊 送 出 ， 此 完 成 二 折 书 帖 。 如 继 续 前 进 可 进 行 三 折 、 折 。 栏 四 栅 式 折 页 机 的 特 点 是 机 身 小 、 度 速
自动 折 成 各 种 常 用 规 格 的 书 帖 ； 折 页的 精 度 比较 高 ， 作 比较 方便 。 操
还 可 分 正 折 和 反 折 、 联 和双 联等 单
各 种 不 同的 形 式 。
量 占Ｎ ７ ０ ％ ， 对于 大 幅 面 纸 来 而 说 ， 合 式 折 面 机 更 流 行 。 为 它 混 因 的构 造 节 省 空 间 ， 且 适 合 不 同 的 而 折法 。 国产 折 页 机 和 进 口折 页机 相 比 ， 自动 化 程 度 ． 功 能 配 置 、 在 多 机
主选 产 品 。
电控７葑 页机镇毫高 ．可靠性强 ．是未来韵 主流产 品 ）｝
印刷 商 正 在 强 大 的 压 力
下 不 断 地 使 印 刷 的 周 期 变
折页机结构分析.
折页机结构分析折页机从构造上可分为刀式折页机、栅栏式折页机和栅刀混合式折页机,因栅刀混合式折页机同时具备刀式折页机和栅栏式折页机的结构上海光华,故以此种机型为例介绍一下折页机的基本结构及性能。
栅刀混合式折页机主要由输纸机构、栅栏折页机构、折刀折页机构、收纸机构和电气控制系统组成,1、输纸机构输纸机构主要分为半张纸堆输纸装置和连续式输纸装置两种。
目前,半张纸堆输纸装置在我国应用最为广泛。
其自动升降平台式输纸机构分为纸张分离系统(飞达、纸台升降系统和输纸过桥系统。
飞达大多采用具有全自动跟踪功能的“TERMAT”纸张分离系统,并可根据印张的不同自动升降,速度在35000张/小时左右。
纸台升降系统采用以减速电机提供动力秋山国际,通过蜗轮杆组合,带动给纸平台上下运动的结构,并且具有纸台上升快慢速、纸台上限开关检测、纸台下限位停等功能。
印张运送采用电磁阀与吸轮配合结构。
输纸过桥系统由输纸皮带和侧挡规板等组成,输纸皮带的运动方向可分解成两个运动方向,一个是与规矩边平行的运动方向橡胶制品,一个是与规矩边垂直向里的运动方向,使印张紧贴规矩边向前运动,从而达到定位的目的;各种折页机在输纸过桥部位均安装有双张检测开关和计数开关。
这种结构的输纸方式对印张的适应范围广,输纸稳定,适应印张定量范围为40-200%/m2书评,且占地面积小,但缺点是印张折完后需停机重新码纸后再工作。
连续式输纸装置又称为单张回转式给纸机构,这种机构配有鳞片式给纸飞达,上纸无须停机,提高了工作效率承印材料,纸张定量为40-180/m2,但这种装置占地面积较大,调整费时,在我国印刷厂应用较少,2、栅栏折页机构栅栏折页机构是利用栅栏与相对运转的折页辊和转向挡板配合完成折页的机构,主要由折页辊和折页栅栏组成PS 版,并有手动无级变速装置(电控刀式和全栅栏式不用此装置,只有凸轮传动的机械刀带。
(1折页辊折页辊是折页机的重要部件。
无论是栅栏式折页机、刀式折页机,还是混合式折页机,折页辊都是必不可少的核心部件,且以混合式折页辊和螺旋纹折页辊为主。
