(化学)初三化学化学图像题汇编解题技巧及练习题(含答案)
浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱性，稀释pH不可能小于7。
2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（ ）
A． B．
C． D．
【答案】A
【解析】
【详解】
A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；
B、氢氧化钠与硫酸、硫酸铜均发生反应，但氢氧化钠与硫酸先反应，氢氧化钠与硫酸铜后反应，开始反应无现象，当第一个反应结束后才发生第二个反应，现象为产生沉淀，现象与图像所示不一致，故B错误；
C、某温度下，向一定量接近饱和的硝酸钠溶液中不断加入硝酸钠晶体，很快就会达到饱和，不再溶解硝酸钠晶体，图像应为开始增加，饱和后溶液的质量不再增加，现象与图像所示不一致，故C错误；
【答案】D
【解析】
【分析】
【详解】
A、加热氯酸钾和二氧化锰的混合物时，加热一段时间后氯酸钾才能够分解生成氯化钾和氧气，该选项对应关系正确；
B、硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，因此一段时间后才能够产生沉淀，该选项对应关系正确；
【来源】河南省许昌市魏都区第十二中学2019-2020学年九年级下学期期中化学试题
【答案】A
【解析】
【分析】
铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。
【详解】
A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；
故选D。
6．某溶液可能含有盐酸、硫酸、硝酸钠、氯化铜中的一种或几种，为了探究其组成，向一定质量的该溶液中逐滴加入氢氧化钡溶液，生成沉淀的质量与所加氢氧化钡溶液的质量之间的关系如图所示。下列相关说法正确的是
A．该溶液一定含有盐酸、硫酸、氯化铜，可能含有硝酸钠
B．反应过程生成的沉淀一定有氢氧化铜，可能有硫酸钡
（化学）初三化学化学图像题汇编解题技巧及练习题(含答案)
一、中考化学图像题汇编
1．下列四个图象的变化趋势，能正确描述对应操作的（）
A． 足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应
B． 将浓盐酸敞口放置在空气中
C． 向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸
D． 向pH＝12的氢氧化钠溶液中不断加入水
11．下列图像不能正确反映其对应关系的是
A． 常温下向H2SO4、MgSO4混合溶液中滴加NaOH溶液
B． 向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量
C． 用等质量、等质量分数的过氧化氢溶液制取氧气
D． 将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应
【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》
B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。完全反应后固体的质量不可能为0，故图象不能正确反映其对应操作中各量的变化关系。B错误；
C、氧化钙溶于水会放热导致溶液温度升高，氢氧化钙溶解度下降，溶液中的溶质变少。过一会儿后溶液温度恢复到室温，其溶解度会恢复到原来的量。但由于氧化钙溶于水时消耗了水，所以溶液中的能溶解的溶质一定比原来要少，加入生石灰量较多，溶质可能为零。图象不能反映该过程。C错误；
B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B不正确；
C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过一段时间才出现沉淀，故C不正确；
D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可能小于7，故D不正确。故选A。
A． 分别向相等质量的锌、铁中加入等质量分数的盐酸
B． 高温煅烧一定质量的石灰石
C． 向室温下的饱和石灰水中加入生石灰
D． 向硝酸钡和氢氧化钾的混合溶液中滴加稀硫酸
【答案】A
【解析】
【分析】
【详解】
A、每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气。所以分别向相等质量的锌、铁中加入等质量分数的盐酸，铁生成的氢气多。A正确；
C、0～50s时，是氧化铝和稀盐酸反应生成氯化铝和水，该反应的化学方程式为： ，不符合题意；
D、一开始，氧化铝和稀盐酸反应生成氯化铝和水，压强变化不大，待氧化铝完全反应后，铝和稀盐酸反应生成氯化铝和氢气，有气体生成，且反应放热，压强逐渐增大，随后，反应结束，温度逐渐降低，压强减小，不符合题意。
故选B。
D、氯化钡与硫酸反应生成硫酸钡沉淀，当氯化钡反应完时，沉淀的量不再增加，现象与图像所示不一致，故D错误。故选A。
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
10．小明将未打磨的铝片和稀盐酸放入密闭容器中，用传感器探究反应过程中温度和压强的变化，如图所示。从图中所获信息不正确的是
故选：A。
【点睛】
主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答。此题注意药品的量改变，导致情况的不同。
3．下列四个图象，分别对应四种操作过程，其中正确的是（ ）
A． 浓硫酸长期露置在空气
B． 向一定体积的氢氧化钠溶液中逐滴加入稀盐酸中
C． 往一D． 某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
【答案】C
【解析】
【分析】
【详解】
A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质质量分数减小，但溶质质量分数不可能为0，故选项错误。
B、向一定体积的氢氧化钠溶液中逐滴加入稀盐酸，碱性逐渐变弱，pH值的变化是从大于7逐渐的减小到小于7，故选项错误。
D、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀。而图象显示是过一段时间才出现沉淀。D错误。
故选A。
5．下列四个图象不能正确反映对应变化关系的是
A． 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量
B． 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量
C． 向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量
C、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，再与碳酸钠反应，所以加入一定量的盐酸后，才会生成气体；故选项正确。
D、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，但达到饱和状态后，不再溶解，溶质质量分数先增大，后不变，故选项错误。
故选：C。
4．下列图像分别与选项中的操作相对应，其中合理的是
C．该溶液一定含有盐酸、氯化铜，可能含有硝酸钠
D．到达b点时所消耗氢氧化钡溶液中溶质的质量是17.1g
【答案】C
【解析】
【分析】
【详解】
A、曲线起点不是从0点出发，而是从a点出发，说明0-a段没有沉淀产生，则滴加的氢氧化钡与酸反应，且不可能是硫酸，因为硫酸钡不溶于酸，所以该溶液一定含有盐酸，一定没有硫酸，a-b段有沉淀生成，则溶液中一定有氯化铜，氢氧化钡与氯化铜反应生成氢氧化铜沉淀，无法证明是否有硝酸钠，A不正确；
7．下列实验中相关量的关系不能用如图表示的是（ ）
A．加热氯酸钾和二氧化锰的混合物，产生的氧气与时间的关系
B．硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量，生成的沉淀与加入氢氧化钠溶液的质量关系
C．氢氧化钠和碳酸钠的混合溶液中滴加盐酸，产生气体与所加盐酸的关系
D．硫酸和盐酸的混合溶液中滴加氯化钡溶液，生成的沉淀与加入氯化钡的质量关系
8．如图所示的四个图象，能正确反映对应变化关系的是（ ）
A． 镁在氧气中燃烧
B． 等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应
C． 向二氧化锰中加入过氧化氢溶液
D． 向一定量铁粉和铜粉的混合物中加入硫酸铜溶液
【答案】C
【解析】
【分析】
【详解】
A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；
A．反应过程中有热量放出
B．50s时，溶液中溶质为AlCl3
C．0～50s，发生的反应主要为Al2O3＋6HCl=2AlCl3＋3H2O
D．100～140s，压强减小是因为温度降低
【答案】B
【解析】
【分析】
【详解】
A、由图可知，随着反应的进行，温度逐渐升高，说明反应过程中有热量放出，不符合题意；
B、将未打磨的铝片和稀盐酸放入密闭容器中，稀盐酸先与铝片表面的氧化铝反应生成氯化铝和水，待氧化铝完全反应后，稀盐酸再与铝反应生成氯化铝和氢气，从50s开始，压强逐渐增大，说明从这时开始，铝和稀盐酸开始反应生成氯化铝和氢气，故0～50s时，是氧化铝和稀盐酸反应生成氯化铝和水，50s时，稀盐酸未完全反应，溶液中溶质为AlCl3、HCl，符合题意；
B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；
C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；
D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。
B、通过以上分析，反应过程生成的沉淀一定有氢氧化铜，不可能有硫酸钡，B不正确；
C、通过以上分析，该溶液一定含有盐酸、氯化铜，一定没有硫酸，可能含有硝酸钠，C正确；
D、到达b点时产生的沉淀质量为9.8g，设与氯化铜反应的氢氧化钡溶液中溶质的质量为X。
九年级化学化学图像题汇编解题技巧及练习题(含答案)及解析
九年级化学化学图像题汇编解题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列图①~④分别与相应的操作过程相对应，其中正确的是（）A．①在恒温的条件下，将足量的氯化钠饱和溶液蒸发适量的水分，溶质质量分数的变化。
B．②向露置在空气中部分变质的氢氧化钠溶液中加入稀盐酸，气体质量的变化。
C．③向氢氧化钠溶液中不断加水稀释，溶液pH的变化。
D．④相同质量的且过量的锌粉和铁粉，分别与质量和质量分数相同的稀盐酸反应，H2质量的变化。
【来源】江苏省盐城市东台市实验中学教育集团城东分校2019-2020学年九年级下学期第一次月考化学试题【答案】B【解析】【分析】【详解】A、饱和溶液恒温蒸发水分，剩余溶液还是这一温度下的饱和溶液，同一物质相同温度下的饱和溶液溶质质量分数是相等的，溶质质量分数的曲线应该是直线，故A不正确；B、变质的氢氧化钠溶液含有氢氧化钠和碳酸钠，加盐酸会先与氢氧化钠反应，不会生成气体，后与碳酸钠反应生成二氧化碳反应直至碳酸钠耗尽，故B正确；C、氢氧化钠溶液显碱性，pH大于7，加水时碱性不断变弱，但其始终显碱性，pH始终大于7，故C不正确；D、金属与酸反应是氢气是来源于酸中的氢元素，两种金属过量，则酸会全部消耗，酸量相等，故生成氢气相等，故D不正确。
故选B。
2．下列图像能正确反映对应变化关系的是A．20°C时向饱和氯化钠溶液中加入氯化钠晶体B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液C．用等质量、等浓度的双氧水分别制取氧气D．足量红磷在密闭容器中燃烧【答案】D【解析】【分析】氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。
【详解】A、20℃时向饱和氯化钠溶液中加入氯化钠晶体，氯化钠不能溶解，氯化钠质量分数不变，故A不正确；B、向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应开始不产生沉淀，硫酸完全消耗后才有沉淀生成，故B不正确；C、催化剂只能改变反应速率不能改变生成物的质量，用等质量、等浓度的双氧水分别制取氧气，最终生成氧气质量相等，故C不正确；D、红磷燃烧放热，导致气压增大的趋势大于氧气减少导致气压减小的趋势，因此气压增大，完全反应后冷却至室温，由于氧气消耗，气压减小，即小于反应前的气压，故D正确。
(化学)九年级化学化学图像题汇编答题技巧及练习题(含答案)及解析
（化学）九年级化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．烧杯中盛有 x 溶液，逐滴加入（或通入）y 物质，烧杯内液体的 pH 变化如下图所示。
则符合该变化的一组物质是x yA NaOH 溶液稀 HCl（过量）B稀 H2SO4Mg（适量）C Ca(OH)2CO2（适量）D稀 HCl NaOH 溶液（过量）A．A B．B C．C D．D【来源】吉林省长春市农安县第三中学2019-2020学年九年级下学期三月份网络质量监测化学试题【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中添加稀盐酸至过量。
氢氧化钠溶液显碱性，pH大于7，随着稀盐酸的加入，溶液中的氢氧化钠被消耗，溶液的碱性减弱，pH逐渐减小。
当盐酸和氢氧化钠恰好完全反应后，继续滴加稀盐酸，则稀盐酸过量，此时溶液显酸性，pH小于7。
A错误；B、稀硫酸溶液显酸性，pH小于7，与图像不符。
B错误；C、氢氧化钙溶液显碱性，溶液的pH大于7。
氢氧化钙和二氧化碳反应生成碳酸钙沉淀和水，溶液的碱性逐渐减弱，则溶液的pH逐渐减小。
且生成的水呈中性，pH等于7。
C正确；D、稀盐酸溶液显酸性，pH小于7，与图像不符。
D错误。
故选C。
2．下列图像能正确反映其对应变化关系的是A．加热一定质量的氯酸钾和二氧化锰的混合固体B．向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液C．向等质量、等质量分数的稀盐酸中加入足量的镁和铝D．在密闭容器中，用红磷测定空气中氧气的含量【答案】C【解析】【分析】【详解】A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，随着反应进行，固体中氧元素质量减小，最终不能减小到0，该选项对应关系不正确；B、向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液，溶液pH应该由小于7逐渐升高到7直至大于7，该选项对应关系不正确；C、刚开始金属不足，反应的金属质量相等时，铝反应生成的氢气多，由于稀盐酸的质量、质量分数相等，最终生成氢气的质量相同，该选项对应关系正确；D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压小于反应前气压，该选项对应关系不正确。

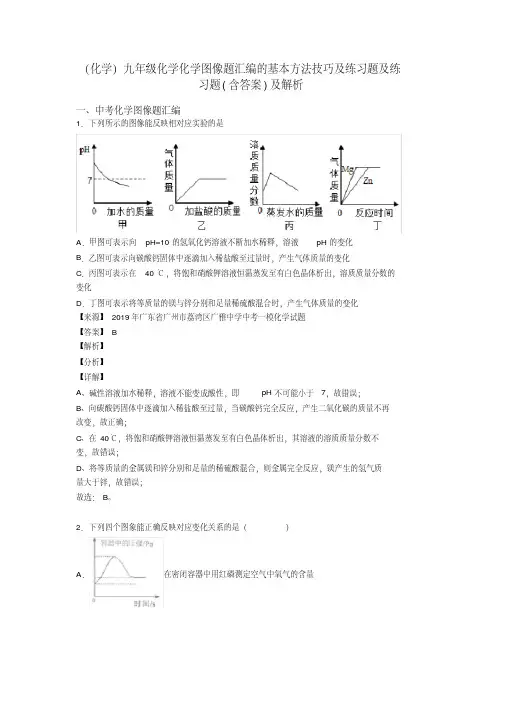

(化学)九年级化学化学图像题汇编的基本方法技巧及练习题及练习题(含答案)及解析(20200512123312)
C、在 40℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，其溶液的溶质质量分数不 变，故错误；
D、将等质量的金属镁和锌分别和足量的稀硫酸混合，则金属完全反应，镁产生的氢气质 量大于锌，故错误；
故选： B。
2． 下列四个图象能正确反映对应变化关系的是（
）
A．
在密闭容器中用红磷测定空气中氧气的含量
B．
据化学方程式可知，每 24 份质量镁可生成 2 份质量的氢气，每 56 份质量镁可生成 2 份质
量的氢气，所以消耗等质量的金属时，镁产生的氢气多，图像与事实不相符，故
B 错误；
C、盐酸与硝酸银反应生成氯化银沉淀和硝酸，由于有硝酸生成，向稀盐酸中不断加入硝酸 银溶液，溶液的 pH 不会升高到 7，图像与事实不相符，故 C 错误；
像与事实相符，故 A 正确；
B、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，镁和铁的质量是足量的，稀硫酸
一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；镁和铁与
稀硫酸反应化学方程式分别为： Mg + H2SO4 = MgSO4 + H2↑， Fe + H2SO4 = FeSO4 + H2↑，根
常温下向一定量的稀硫酸滴加氢氧化钠溶液
C．
在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量
D．
向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀
盐酸至过量
【答案】 D 【解析】 【详解】
A、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压
小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故
与氯化钙先反应生成了碳酸钙沉淀，也会被剩余的盐酸溶解掉，将不会看到沉淀。
(化学)九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析
（化学）九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．如图所示图象能正确反映其对应关系的是A ．向氢氧化钠溶液中加水稀释B ．浓硫酸在空气中敞口放置一段时间C ．向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液D ．电解水【来源】重庆市万州区万州二中2019-2020学年九年级下学期第二次月考化学试题【答案】C【解析】【分析】【详解】A 、向氢氧化钠溶液中加水碱性变弱，但是不会变成酸性，pH 不会小于7，图像与变化不符，错误；B 、浓硫酸在空气中敞口放置一段时间，因为浓硫酸具有吸水性，浓硫酸会被稀释，溶质质量分数会变小不会增大，图像与变化不符，错误；C 、向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液会发生反应；24242H SO 2NaOH=Na SO 2H O ++ 和4224CuSO 2NaOH=Cu(OH)Na SO +↓+ 刚开始硫酸和氢氧化钠反应没有沉淀生成，当硫酸和氢氧化钠反应完之后，氢氧化钠开始和硫酸铜反应开始生成沉淀，反应结束之后，沉淀质量不变出现一条水平线，选项符合题意，正确；D、电解水生成的氢气和氧气体积比为2：1，质量比不是2：1，图像错误；故选：C2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是A．B．C．D．【答案】B【解析】【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。

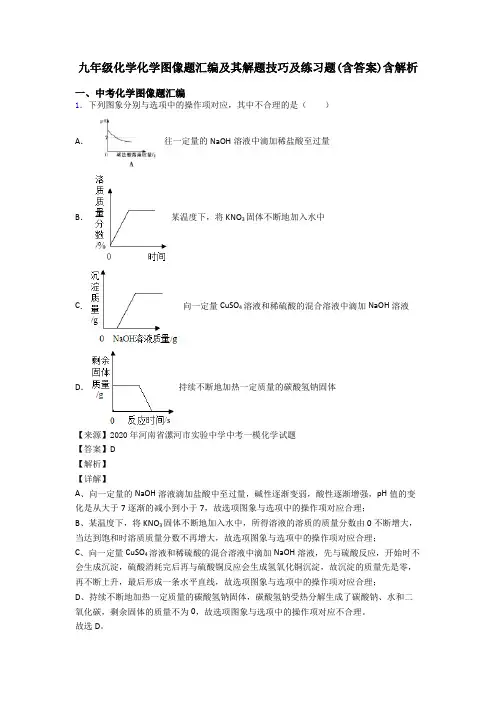

九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析
九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【来源】2020年河南省漯河市实验中学中考一模化学试题【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。
下列有关质量关系图像中不正确的是A．B．C．D．【答案】C【解析】【分析】盐酸与氯化钙混合液加入碳酸钠溶液时，盐酸先与碳酸钠，生成氯化钠、二氧化碳和水，此时先出现气泡，在盐酸被消耗完毕后，二氧化碳不在生成，气体质量不再增加，然后碳酸钠与氯化钙再反应，生成碳酸钙沉淀和氯化钠，这时才有沉淀出现，质量增加，当氯化钙被消耗完毕后，不再产生沉淀，沉淀质量不在增加。
【详解】A、图像表示的沉淀与加入碳酸钠溶液质量的关系，由分析可知，碳酸钠一开始加入先与盐酸反应，在盐酸消耗完毕后，才与氯化钙反应产生沉淀，继续加热碳酸钠溶液，沉淀增加，当氯化钙完全反应后，质量不再增加，所以沉淀随碳酸钠加入量的关系时，开始没有沉淀，过一段时间沉淀出现，质量增加，直至氯化钙消耗完毕，质量不再变化，选项A正确；B、图像描述描述气体与加入碳酸钠溶液质量的关系，碳酸钠溶液加入后，先与盐酸反应，生成二氧化碳，随着不断加入碳酸钠，二氧化碳生成量增加，当盐酸反应完毕后，二氧化碳质量不再增加，气体质量不改变，选项B正确；C、盐酸与氯化钙溶于水，形成溶液，在不加入碳酸钠溶液时，溶液质量也存在，不能为零，选项C错误；D、盐酸与碳酸钠反应生成氯化钠，氯化钙与碳酸钠反应生成氯化钠，所以随着碳酸钠加入，氯化钠质量不断增加，当盐酸与氯化钙全部反应完毕后，氯化钠质量不再增加，选项D正确。

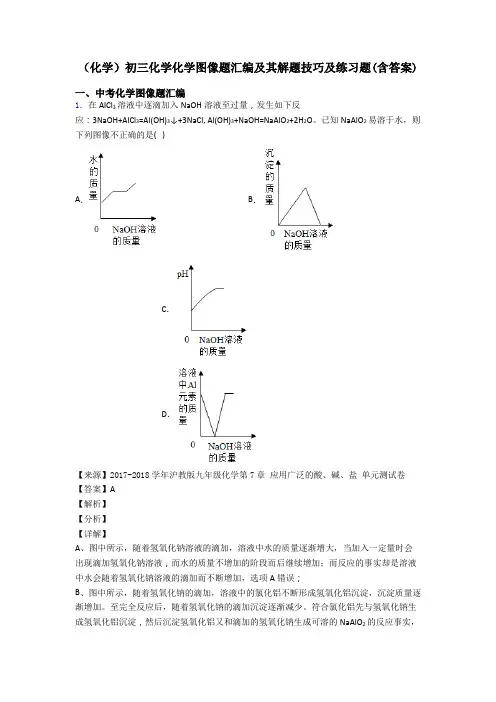

(化学)初三化学化学图像题汇编及其解题技巧及练习题(含答案)
（化学）初三化学化学图像题汇编及其解题技巧及练习题(含答案)一、中考化学图像题汇编1．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。
已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【来源】2017-2018学年沪教版九年级化学第7章应用广泛的酸、碱、盐单元测试卷【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。
至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。
符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。
故选A。
【点睛】根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。
2．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。
(化学)初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析
（化学）初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。
【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。
B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。
C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。
D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。
故选：B。
2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。
九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析
九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【来源】2012年初中毕业升学考试（四川德阳卷)化学（带解析)【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。
故选：C。
2．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。
故选：D。
【化学】九年级必备化学化学图像题汇编技巧全解及练习题(含答案)及解析
【化学】九年级必备化学化学图像题汇编技巧全解及练习题(含答案)及解析一、中考化学图像题汇编1．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。
下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质量不断增加D．图3中e→f变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练——酸和碱【答案】C【解析】【详解】A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl 的质量不变，故C错误；D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。
故选C。
【点睛】根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH的变化判断反应过程，中和反应放热。
2．下列图像能正确反应对应关系的是A．等质量、等浓度稀硫酸中加入不同的金属B．盐酸、氯化铜混合液中加入氢氧化钾溶液C．稀释氢氧化钠溶液D．高温煅烧一定质量的石灰石【答案】A【解析】【详解】A、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，铝和镁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；铝和镁与稀硫酸反应化学方程式分别为：2Al + 3H2SO4 = Al2(SO4)3 + 3H2↑，Mg + H2SO4 = MgSO4 + H2↑，根据化学方程式可知，每18份质量铝可生成2份质量的氢气，每24份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，铝产生的氢气多，图像与事实相符，故选项A正确；B、向盐酸、氯化铜的混合液中加入氢氧化钾溶液，开始加入的氢氧化钾与盐酸反应生成氯化钾和水，没有沉淀生成，当盐酸反应完，加入的氢氧化钾与氯化铜反应，生成氢氧化铜沉淀和氯化钾，故选项B不正确；C、向氢氧化钠溶液中不断加水稀释，最终溶液的pH不会小于7，故选项C不正确；D、高温煅烧一定质量的石灰石，开始煅烧的时候，固体碳酸钙不会分解，固体中钙元素的质量分数不变，煅烧一段时间后，碳酸钙分解生成氧化钙和二氧化碳，固体中钙元素的质量分数才会增大，故选项D不正确。
(化学)九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)及解析
（化学）九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)及解析一、中考化学图像题汇编1．相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应（M、N在生成物中均为+2价），生成H2的质量和反应时间的关系如图。
下列叙述正确的是（）A．金属的活泼性N＞MB．两个反应生成H2的体积相等C．相对原子质量N＞MD．两个反应消耗盐酸的质量一定相等【答案】C【解析】【分析】【详解】A、根据图像可知，相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，完全时M所用时间较少，所以M比N反应的速度快，所以金属的活泼性M＞N，故A错误；B、根据图像可知，M产生的氢气多，N产生的氢气少，两种金属产生的氢气质量不同，两个反应生成H2的体积不相等，故B错误；C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。
故选C。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
