NDVB-III绝缘手套、绝缘靴耐压试验装置
绝缘靴(手套)耐压试验装置使用说明
绝缘靴（手套）耐压试验装置一、概述该试验装置是绝缘靴（手套）批量试验的专用设备，是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。
该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作安全，是理想的绝缘靴（手套）专用设备。
二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV 工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
注意事项：1、控制箱面板上的输出端柱对变压器上的输入端柱（输入电压～220V）用线相连接，控制箱面板上的仪表测量端柱对变压器上的仪表测量端柱用线相连接。
2、每个设备在运行前需按铭牌接地标志处接地，方可试验。
三、结构设计该产品分三部份组成：1.绝缘靴（手套）控制箱；2.变压器（加配水电阻(选配件））；3.绝缘靴（手套）试验车（台），试验车（台）由：移动托架；盛水水桶；电极支架和绝缘支架等组成；变压器（水电阻（选配件））（两款变压器任选其一）绝缘靴（手套）平板车（台）水桶四、主要技术参数1、输入电压：~220V 50Hz2、输出电压：0-30kV3、容量：3kVA4、测试数量：每次6只附表：常用电气绝缘工具试验标准序号名称电压等级（KV）周期（年）交流电压（KV）时间（min）泄漏电流（mA）备注1 绝缘板6~101次305 35 802 绝缘罩35 1次80 53 绝缘夹钳35以下1次3倍线电压5 110 260220 4004 验电笔6~102次405 20~35 1055 绝缘手套高压2次81≤9 低压 2.5 ≤2.56 核相器62次6 1.7~2.4 10 10 1.4~1.77 橡胶绝缘靴高压2次25 1 ≤7.5五、产品附件1．高压变压器 1台2．控制箱 1台3．平板车(台)及水桶 1台4．连接线（控制箱连接变压器） 1根5．连接线（变压器连接电极支架头端） 1根6．使用说明书1份7. 产品合格证 1份8. 产品保修卡 1份摘要：产品型号：GYT产品名称：绝缘靴（手套）耐压装置生产厂家：武汉恒新国仪科技有限公司参考阅读：/jyxynsy.html仪器概述：绝缘靴手套耐压试验装置是我公司根据绝缘靴（手套）的试验规程，并遵从广大用户意见而设计生产的。

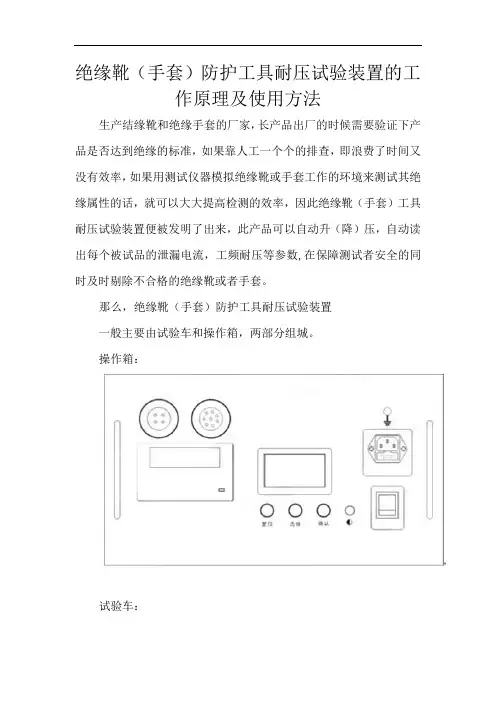

绝缘靴(手套)防护工具耐压试验装置工作原理及使用方法
绝缘靴（手套）防护工具耐压试验装置的工作原理及使用方法生产结缘靴和绝缘手套的厂家，长产品出厂的时候需要验证下产品是否达到绝缘的标准，如果靠人工一个个的排查，即浪费了时间又没有效率，如果用测试仪器模拟绝缘靴或手套工作的环境来测试其绝缘属性的话，就可以大大提高检测的效率，因此绝缘靴（手套）工具耐压试验装置便被发明了出来，此产品可以自动升（降）压，自动读出每个被试品的泄漏电流，工频耐压等参数,在保障测试者安全的同时及时剔除不合格的绝缘靴或者手套。
那么，绝缘靴（手套）防护工具耐压试验装置一般主要由试验车和操作箱，两部分组城。
操作箱：试验车：其工作原理为接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
根据绝缘靴（手套）试验规程，读取、记录测试参数。
一般操作方法为：使用前先将水电阻内注水，注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻内。
将水槽注水，被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。
绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。
检查总电源是否与输入电源一致（~ 220V 50Hz），用操作箱配的两根电缆把操作箱同试验台相连接。
面板操作说明：“复位”键：相当于退出和返回上一级菜单的作用。
在试验过程中可随时按“复位”键终止操作。
“选择”键：移动光标；在“自定义”菜单下可用来选择耐压试验电压值、试验时间值、泄漏电流值。
“确认”键：按键选择下一部操作，试验过程结束后，按“确认”键可以打印试验数据。
拆卸绝缘靴（手套）时应切断电源，重复上述方法进行下一批次的试验。
每个厂家出厂的绝缘靴（手套）防护工具耐压试验装置的操作方法都大同小异，使用操作之前需要熟读产品操作说明书，严格按照操作说明书进行操作，以防触电事故发生。
绝缘手套耐压试验装置
ZDJS-101绝缘手套(靴)耐压试验装置使用手册真诚服务共谋发展目录一、概述0二、产品特点1三、技术指标1五、使用方法2六、注意事项5七、运输、贮存5八、售后服务6九、附表1：常用电气绝缘工具试验标准6十、附表2 ：3kV-10kV（工频）绝缘鞋（靴）电气性能7十一、附表3：常用电气绝缘工具试验一览表错误！未定义书签。
ZDJS-101绝缘手套耐压试验装置一、概述ZDJS-101绝缘手套耐压试验装置是绝缘靴（手套）批量试验的专用设备，有效地解决了以往不规则的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全，可靠地鉴别绝缘手套（靴）的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）。
该装置集高压电源与控制系统一体化，接线和检测简单，布局合理可靠，移动方便，拆装灵活等特点，是理想的换代产品。
二、产品特点1．高压电源、控制系统一体化，接线操作方便，保护功能完善2．六只试验桶，可同时检测六只绝缘靴或手套3．六只数显电流表，泄漏电流直观，每块表头都有过流自动保护4．软链条高压电极，任意调节电极高度5．电极采用H62铜材加工，表面镀涂CU/EpNi5bc工艺使表放电小三、技术指标1. 额定容量：3kVA2. 输入电压：AC220V±10% 50Hz±13. 输出电压：AC 0-30kV4. 电压精度：≤2.5% (F.S)5. 低压电流：0-15A6. 泄漏电流：0-10.0mA7. 泄漏电流分辨率：0.1mA8. 电流精度：≤2.0% (F.S)9. 计时范围：0-999H10. 环境温度：－20℃至50℃四、操作要点1．绝缘靴（手套）内外盛水试验时，卸掉海绵。
绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。
2．绝缘靴内装钢珠试验时,盛水槽内加水使海绵充分浸水即可，将一个与所试靴号一致的金属片放入靴内, 将高压电极置于绝缘靴内，使高压电极与金属片接触，然后在金属片上铺满直径不大于4mm的金属球，其高度不小于15mm。
绝缘手套(靴)试验试验周期和试验选择
绝缘手套（靴）试验试验周期和试验选择电工在日常作业中不可避免的需要用手触碰一些带电设备，为了保障电工的手或人体的安全，采用天然橡胶制成绝缘手套（靴）在一定程度上保障电工人身安全。
然而这么重要的安全用具，如何保障其能充分起到作用呢？首先，清洁保养：当手套沾染污渍时，要用肥皂清洗，清洗的水温要低于65℃。
在清洗过后要彻底干燥并且涂上滑石粉，达到防止老化和粘连的目的。
如果清洗后还有其余污渍，可使用少量清洁剂清洁污渍所在部位清洁然后立即冲洗掉，在按照上述方法清洗一遍。
切忌使用香蕉水去除污渍，香蕉水会损害其绝缘性能。
其次，由于绝缘手套是电工在个体防护的重要的组成部分，电力工作中对于带电工作需要更严格的要求。
因此在带电作业前要实现严格的绝缘手套（靴）的试验。
购进安全用具后，检验在运输和存储过程中是否有受潮，霉变或者其他可见的异常情况，如有问题要及时试验器绝缘性能。
购进后，在使用之前要对手套（靴）进行充气试验，避免因为手套存在肉眼不可察的破损导致危害电工的人身安全。
使用完毕要及时按章上述步骤进行清洁。
清洁完毕后应在干燥通风的阴凉室内平整放置，避免腐蚀性物品接触导致腐蚀，避免阳光直射。
注意室内温度在-15℃到30℃之间。
安全用具（绝缘手套靴）的试验周期一般为6个月。
电工经常使用的绝缘手套靴的试验周期建议为3个月。
不经常使用的安全用具（绝缘手套靴）在使用之前也应该试验其性能，避免长久不用导致老化造成事故。
最后未使用的安全用具（绝缘手套靴）一年也应至少检测一次。
做绝缘手套（靴）耐压试验装置时可采用绝缘靴绝缘手套耐压试验装置试验，一次可试验6只绝缘手套（靴）。
HZTX-H绝缘靴(手套)耐压试验装置是我公司根据手套（绝缘靴）的试验规程，并遵从广大用户意见而设计生产的。
该产品有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。
更可靠地鉴别手套（绝缘靴）的泄漏电流，绝缘老化，工频耐压等参数。
保障了试验工作者的安全，是理想的手套（绝缘靴）专用设备。
绝缘靴_手套 耐压试验装置_自动
我们的宗旨是不断地改进和完善公司的产品 ， 因此您所使用 的仪器可能与使用说明书有少许的差别 。 如果有改动的话， 我们 会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后 服务部联络，我们定会满足您的要求。
由于输入输出端子、 测试柱等均有可能带电压， 您在插拔测 试线、电源插座时，会产生电火花，小心电击，避免触电危险 ， 注意人身安全！
按“功能”键进入参数设置界面。
目标电压：是指被试品的试验电压。通过 移位键、增加键、减少键，可修改此设定值， 当 修改完毕后，按“功能”键进入下一参数设置界面。
耐压时间：是指被试品在规定电压等级下的试验时间。通过移位键、增加键、减少键， 可修改此设定值，当修改完毕后，按“功能”键进入下一参数设置界面。
电源未接通 合上电源开关
开机无任 仪器电源插座内 保 重新安装保险管或 更换保险管应更换 何显示 险管未安装好或 已 更换保险管 同型号保险管不能 损坏 用其它型号代替 电缆没有连接或出 检查各连接线， 检查 现松动 各连接插头， 排除故 障 试验回路有开路故 无电流电 障 压指示 高压线没连接至试 验平台 检查试验回路排除 开路故障 关断电源后， 连接好 高压线
电力检测设备
国自电气
� 慎重保证
本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年 （包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有 偿终身维修。
� 安全要求
（注意：只有专业的技术人员才可执行维修）
请阅读下列安全注意事项， 以免人身伤害， 并防止本产品或与其相连接的任何其它产品 受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许 堆码排放。 设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。
绝缘靴手套耐压试验装置标准
绝缘靴手套耐压试验装置标准
绝缘靴手套耐压试验装置的标准通常由各国的电气规范和标准决定，例如中国的国家标准GB/T 16974-2008《绝缘靴（手套）耐压试验装置》。
这些标准规定了绝缘靴手套耐压试验装置的试验电压、试验程序、试验周期、设备要求等。
以下是一些常见的绝缘靴手套耐压试验装置标准要求：
1.试验电压：通常为工频交流电压，根据绝缘靴手套的额定电压等
级而定。
例如，5kV的绝缘靴手套应使用5kV的试验电压。
2.试验程序：包括预加电压试验、泄漏电流测试和耐压试验三个步
骤。
预加电压试验是为了使绝缘靴手套在试验前进入稳定状态；
泄漏电流测试是在预加电压试验后测量绝缘靴手套的泄漏电流；
耐压试验是在泄漏电流测试合格后，对绝缘靴手套施加持续时间的工频电压，以检验其电气性能是否符合要求。
3.试验周期：通常为每年一次，但也可以根据使用频率和环境条件
适当调整。
4.设备要求：包括对试验台、电源、电阻器、电容器、测试夹具、
导线等的要求。
例如，绝缘靴手套耐压试验装置应具有足够的电气安全保护措施，保证操作人员和设备的安全；测试夹具应能够将绝缘靴手套牢固地固定在电极上，并保证测试结果的准确性；
导线应具有足够的截面积和绝缘层，以承受试验电压的要求。
总之，在使用绝缘靴手套耐压试验装置时，应严格遵守相应的电气规
范和标准，确保试验结果的准确性和可靠性。
同时，操作人员也需经过专业培训并取得相应的资格证书，以确保操作过程的安全性。
如何使用绝缘靴手套耐压试验装置
绝缘靴(手套)耐压试验装置为低压工作电压220V/50Hz的工频电源，根据电磁感应原理，改变输入电压达到试验所需要的最高电压。
绝缘靴(手套)耐压试验装置分为两部件，一部件为水槽、二部件为控制台。
水槽分上下区，上区为6只小水槽，下区为试验变压器，可一次做6只绝缘靴或6只绝缘手套耐压试验。
同时显示绝缘靴或绝缘手套的泄漏电流。
控制台设有过流保护、零位保护、时间保护及报警等功能该试验装置是绝缘靴(手套)批量试验的专用设备。
也可以对安全工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。
是合众电气根据绝缘靴(手套)的试验要求，并遵从广大用户意见而设计生产的。
该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作安全，是理想的绝缘靴(手套)专用设备。
该产品采用最新电子快速保护装置，全部使用过程可提前进行设置，全中文界面，操作简单明了。
全部测试项目设定后自动进行测试，无须人工干预。
试验步骤1、将水槽内加入三分之二的水，并固定在绝缘台面上。
2、将加入水的绝缘靴及绝缘手套放入水槽内，绝缘手套用探棒上的绝缘夹夹住，绝缘靴及绝缘手套上口不能弄湿，保持绝缘靴及绝缘手套上口干燥。
3、调节高压管上的松紧罗丝，将探棒深入绝缘靴及绝缘手套内的水中并拧紧松紧罗丝以固定探棒。
4、将水槽箱接桩接地，水槽箱插座接入控制箱输出插座，并将水槽箱上的每只毫安表开关拧到“断”位置上。
5、将控制箱电源插座接入220V电源，并将接地端接地。
6、设置好试验时间及过流保护值。
7、接通电源前，将调压器回到零位，合上闸刀，断开按钮灯亮，如需报警按下报警开关，报警器发出声光报警。
按下启动按钮，启动按钮灯亮，同时报警器停止报警表示已通电等待升压。
8、顺时针匀速旋转调压器手柄升压，并密切注意控制箱仪表及水槽箱毫安表的情况。
9、如果水槽箱的毫安表有异常，将有异常的毫安表对应的毫安表开关拧到“通”位置上，以保护毫安表遭过电流损坏。
10、当到达所需电压时，打开时间继电器开关，时间继电器计时。
绝缘靴耐压试验装置的特征参数介绍
绝缘靴耐压试验装置的特征参数介绍
概述
绝缘靴的耐压试验是一项必要的测试，以保证工作环境中电工人员的安全。
为了达到这一目的，需要一种可靠、稳定且具有较高精度的测试装置。
本文将介绍绝缘靴耐压试验装置的特征参数。
装置特点
设备型号
目前市面上绝缘靴耐压试验装置较多，不过可以根据需要进行选择。
其中，最常用的型号为GZJD-10KV和GDBT-10KV。
输出电压
输出电压是指绝缘靴耐压试验装置所输出的检测电压值，通常为10KV。
一些型号的装置还可以根据需要调整电压值。
最大输出电流
最大输出电流是指装置所能输出的最大电流值，通常为5mA。
超出此范围将会损坏绝缘靴或者可能造成人身伤害。
检测时间
检测时间取决于所要测试的绝缘靴型号。
检测时间过长可能会将绝缘靴的破损区域放大，因此需要根据实际情况进行判断。
静态漏电流测量
静态漏电流是指在一定的工作条件下，绝缘靴表面产生的漏电流。
静态漏电流测量是仪器检测绝缘靴是否损坏的一项重要参数。
漏电流单位
漏电流单位指漏电流的单位，常用单位有mA和μA两种。
不同型号的绝缘靴要求不同的漏电流单位，需要根据实际情况进行选择。
手柄式设计
手柄式设计可以让操作者更加方便地使用装置，同时还可以避免误操作导致的人身伤害。
结论
通过对绝缘靴耐压试验装置的特征参数介绍，可以更好地了解绝缘靴耐压试验装置的一些特点。
不同型号的装置可能具有不同的参数要求，需要根据实际情况进行选择，以保证测试结果的准确性和工作环境的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NDVB-III绝缘手套、绝缘靴耐压试验装置
一、主要特点：
全中文菜单操作，用于各种规格的电工绝缘靴和绝缘手套的安全技术参数的检测——升压、检测一次完成。
本仪器能自动鉴别合格与不合格被试品，效率高、安全性强。
特别推出的NDVB-Ⅲ便携式装置，体积小、重量轻、操作简便，深受边远电站的欢迎，同时也填补了我国该项预试的空白。
二、主要技术参数：
1、工作电源：AC：220V±10% 50HZ
2、输出电压：0—30KV 50HZ
3、定时时间：0—999S
4、测量电流：1—60mA
5、测量范围：1—6只
6、测量准确度：100%
三、面板示意图
四、结构示意图如下：
五、操作方法
首先按图示可靠接好连线，待准备工作一切就绪（警示：地线牢固接地）后，打开设备电源开关，屏上显示主菜单界面见图，利用▲或▼键根据要求选择功能，按确认键进入相应菜单内容，按退出键返回上一菜单界面。
参数设置
手套绝缘测试
绝缘靴测试
1、参数设置：进入该项后，界面出现四项设置见图，用户可根据试验要求设置好相应参数，设置时利用▲、▼、确认三键进行操作，参数设置完毕检查无误后，按退出键回到主菜单。
（注意：该项目各种参数均默认前次设置。
此下图所设参数为电力规程试验参数。
）
参数设置
手套08KV 9.9mA
靴子30KV 7.5mA
时间060sec
2、主菜单：当参数设置完毕，用户回到主菜单后，利用▲、▼、确认三键选择试验项目，此时，用户按确认键，装置即刻进入自动检测试验。
液晶屏显示如下：
I1:00.0 I2:00.0
I3:00.0 I4:00.0
I5:00.0 I6:00.0
U:00.0kv T:000s
在试验中，若发现某支被试品不合格，装置即刻停止试验并显示该支被试品的结果，如下图——I1为不合格试品（阴影部分所指的就
是不合格试品），并伴有声音提示，用户可关掉电源，换下不合格试品，然后重新打开电源，直接选择上次试验项目。
I1: 00.0 I2:00.0
I3:00.0 I4:00.0
I5:00.0 I6:00.0
U:00.0kv T:000s
当试验时间到，装置将自动降下高压，并显示各支试品试验结果。
六、一般故障检查
打开电源无显示：①检查是否接通电源。
②检查保险是否损坏。
警示：开始试验前，装置必须可靠接地！
七、装箱清单
主机 1台
测试架 1套
使用说明书 1份
合格证 1份
电源线 1根
测试线 2根
地线 2根
连接线 6根
盛水槽 6只
2A保险 2只
钢珠 2盒附：国家电网安监〔2005〕83号
序号器
具
项目周
期
要求说明
9 绝
缘
手
套工频
耐压
试验
半
年
工频耐压
（KV）
持续时间
（min）
泄漏电流
（mA）
8 1 ≤9
10 绝
缘
靴工频
耐压
试验
半
年
电压
等级
工频耐
压（KV）
持续时
间（min）
泄漏电
流（mA）
高压25 1 ≤10
低压15 1 ≤7.5。
