依米康机房专用空调SCA系列使用手册
依米康空调
统筹服务 节能科技风冷型机房空调解决方案标准、专业、全面机房空调技术介绍上送风机房空调下送风机房空调我们已经为超过１０００家用户提供了产品和服务，无论技术和质量都在不断的取得进步，作为精密环境及节能专家，我们能够为所有客户提供产品服务及环境解决方案，为客户提供高水平增值服务。
从ＷＷＷ．ＳＵＮＲＩＳＥＧＲＯＵＰ．ＣＯＭ．ＣＮ，您可以获得更多的信息。
目录目录产品概述优质性能与专业技术面向客户需求的产品按需定制流程选型说明送风方式优质部件智能控制操作系统安装说明技术数据CATALOGUE产品概述依米康ＳＣＡ系列风冷型机房精密空调特性：专业、可靠、节能。
具有广域产品：４２种型号， ４种送风方式，冷量范围：１４ＫＷ—１２０ＫＷ，超强的安装特性：最大安装距离为１２０米；平均运行无故障时间超过２万小时，符合绿色环保测试，适合于任何工作环境。
依米康ＳＣＡ系列适用于通信机房、Ｉ Ｄ Ｃ、信息中心及各种精密设备机房。
依米康ＳＣＡ系列为机房提供最可靠的精密环境高效风机，噪音低，节能环保。
著名品牌Ｃｏｐｅｌａｎｄ涡旋式压缩机，Ｃ．Ｏ．Ｐ值大于３．０，配置了可靠安全装置，保证了机组的高效率、低噪音、长寿命。
电极式加湿器，直接采用自来水，具有自动清洗功能，能快速产生纯净蒸汽，检修时不用停机。
金属框架Ｇ４标准的过滤器可以反复冲洗，降低了运行成本。
亲水性翘片、内螺纹铜管、高效设计、先进工艺的蒸发器，耐腐蚀、长寿命、高效率，与压缩机等系统部件充分匹配。
优质性能与专业技术工作电压与频率 ：３８０Ｖ ±１０ ％ ５０Ｈｚ ±５Ｈｚ 温度范围：－４０℃至５０℃ １４ｋｗ － １２０ｋｗＣＯＰ值：３．０ ０．９－０．９９７０－３００ｐａ１７℃－３２℃ ±１℃（最高可达０．２℃）４０％－７０％ ±５％（最高可达±２％）Ｇ４ 以上系统可选配相序保护、过欠压保护、漏水保护等，保证机组在无人职守时的正常工作ＲＳ－４８５通讯串口、ＭＯＤＢＵＳ、ＳＵＮＲＩＳＥ－ＰＬＵＳ通讯协议（选配ＴＣＰ／ＩＰ接口）４９－６７ｄｂ（Ａ）４０－５８ｄｂ（Ａ）Ｉ Ｐ ５４（外），Ｉ Ｐ ２０Ｆ级Ａ级可选配漏水报警、烟感报警、火灾报警。
依米康SC机房空调产品展示
A)显示规格：标配240×64像素大屏幕液晶, 4 行×17列全中文图形显示 B)显示内容：1.机组实时运行状态 2.自动维护 提示、故障诊断、部件告警信息等 3.图形显 示的温湿度曲线、所有部件输出状态、及部 件运行计时 C)信息记录：1.整机及部件运行时间 2. 500条 历史告警记录
SC系列机房空调优质性能
护，降低了运行成本
依米康SC系列卓越部件
依米康卓越部件标准： 先进、高效、智能、 可靠、环保。
依米康全部采用世界知名品牌部件，每一个 部件都经过严格的专业测试，以保证整机的 最优性能，而且有众多选件方便客户选择。
依米康SC系列卓越部件
•室内风机：高效离心风
机、皮带风机、EC风机； 室外风机: 6 — 8级轴流 风机配有调速控制； 冷凝器：全防腐外壳；
SC系列机房空调专业技术
为机房建设气流组织设计提供技术支持、通过优化气流来提高机房 制冷效率。采用精确送风，将冷风直接送到设备，先冷设备、后冷 环境，可提高空调效率。
精确送风技术
温度控制和气流分布设计方面 说明：冷热空气流动图， 形象的布局图帮助设计者 提高设计制冷系统效率。 消除冷热空气的混合 说明：设计一个冷热区 域的例子。
依米康室内机噪音为49db－67db； 冷凝器噪音标准条件下45db-50db。
静音控制
依米康静音控制技术可以使冷凝器噪音达到40db-50db
依米康SC系列优势
超强安装
安装当量距离可达100米； 专业安装技术和施工。
依米康SC系列优势
正面维护
依米康机组完全正面维护，可以减少建筑成 本。依米康机组所有部件及材料都可以更换或维
依米康SC系列优势
高能效
SCA机组全年平均 运行能效比3.7-4. 2；并通过室外补 偿式变设定控制实 现节能运行；绝对 湿度控制，防止过 度除湿，降低运行 能耗。
依米康SDA系列技术参数
3.4 0.55 3月5日 3.7 6.5 5 1 7.6 55 600
备注：1）室外环境温度：35℃ 2）回风条件：24℃-50%RH 3）标准送风压力和G4过滤网配置 4）噪音测定在距机组2m处开阔区域 5) SDA81机组配置的加湿器为单相电源 6) 配电电参数是机组运行时可能出现的最大峰值负 组平均功耗参数无关
涡旋压缩机
数量 最大电流
离心风机 3)
数量 风量 送风压力 功率
加湿器
最大蒸汽 产量 最大消耗 功率 最大消耗 电流
电加热器
功率 级数 电流
噪音等级 4)
U/D型
尺寸—重量
长 mm
宽 高 重量
mm mm kg
570 2000 143
570 2000 155
570 2000 165
电源 配电参数
满负荷最 大电流 推荐开关 容量 室外环境 温度35℃
380V-50Hz5)
A A 18 20 18 20 22 25
风冷冷凝器（室外机）
SCR 12 14 19
SDA冷凝器参数
型号 风机 风量 数 量 直径 功率 转速 3 m /h n. 。 mm kw rpm 3780 1 450 0.15 900 4932 1 556 0.25 880 5220 1 556 0.25 900 外形尺寸 长 宽 高 接管 mm mm mm mm 220V50Hz1F+N+PE 220V50Hz1F+N+PE 220V50Hz1F+N+PE 噪音 dB 电源 重量 kg
依米康SDA系列技术参数
SDA系列 冷媒类型 型号 SDA 小型机房专用空调 R22 81 91 121
机房冷气机操作指南

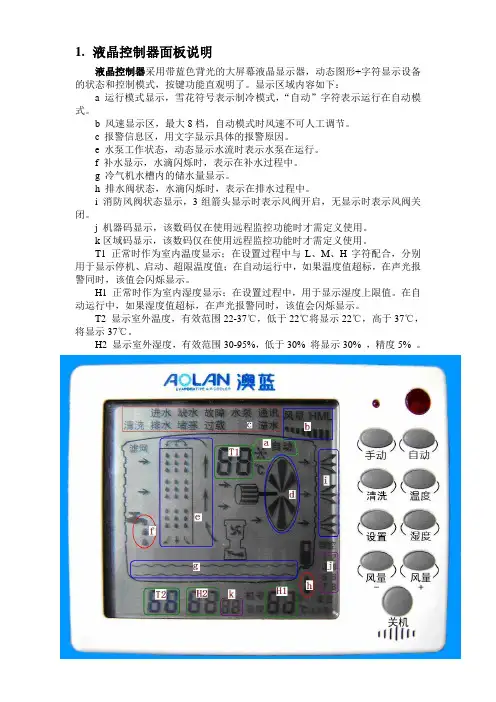

1.液晶控制器面板说明液晶控制器采用带蓝色背光的大屏幕液晶显示器，动态图形+字符显示设备的状态和控制模式，按键功能直观明了。
显示区域内容如下：a 运行模式显示，雪花符号表示制冷模式，“自动”字符表示运行在自动模式。
b 风速显示区，最大8档，自动模式时风速不可人工调节。
c 报警信息区，用文字显示具体的报警原因。
e 水泵工作状态，动态显示水流时表示水泵在运行。
f 补水显示，水滴闪烁时，表示在补水过程中。
g 冷气机水槽内的储水量显示。
h 排水阀状态，水滴闪烁时，表示在排水过程中。
i 消防风阀状态显示，3组箭头显示时表示风阀开启，无显示时表示风阀关闭。
j 机器码显示，该数码仅在使用远程监控功能时才需定义使用。
k区域码显示，该数码仅在使用远程监控功能时才需定义使用。
T1 正常时作为室内温度显示；在设置过程中与L、M、H字符配合，分别用于显示停机、启动、超限温度值；在自动运行中，如果温度值超标，在声光报警同时，该值会闪烁显示。
H1 正常时作为室内湿度显示；在设置过程中，用于显示湿度上限值。
在自动运行中，如果湿度值超标，在声光报警同时，该值会闪烁显示。
T2 显示室外温度，有效范围22-37℃，低于22℃将显示22℃，高于37℃，将显示37℃。
H2 显示室外湿度，有效范围30-95%，低于30% 将显示30% ，精度5% 。
2.操作使用按键锁：液晶控制器设有按键锁功能，常态下顺序按“风速+、风速-”可解除锁定，解锁成功后蜂鸣器会发出一声约2秒的长鸣。
解锁按键的间隔时间为0.5－2秒！解锁后如果持续10秒没有继续按键操作，按键锁又将自动锁定。
以下操作都是在首先解除按键锁定后进行：3.1开机与模式待机时按手动键，即可启动冷气机运行在制冷模式，再按此键可在制冷模式与通风模式间进行循环切换。
制冷模式时液晶屏上的图标显示，如果水槽内有水时水泵及水流图标会显示。
手动模式时，冷气机运行不受温湿度的控制，且空调联动模式失效。
按自动键，即可使冷气机工作于自动模式，控制软件会根据环境的温湿度、用户的设定的参数数来自动调节风速，如果温湿度超标将发出报警并采取联动控制措施。
依米康空调SCA201DB参数
依米康空调参数
1：产品参数：
品名型号制冷量参数
依
米
康
机
房精密空调SCA201DB 20KW
工作环境：工作电压与频率 380V±10% 50±5hz 温度范围 -40-50℃
风量：6350m³/h
冷风比：3.32-3.49
能效比：EER值2.94
温度控制：17-32℃±1℃
湿度控制：40-70%±5%
滤网等级：G4以上
保护功能：系统可选配相序保护、过欠压保护、漏水保护等，保证机
组在无人值守时的正常工作
监控功能：RS-485通讯串口、MODBUS、SUNRISE-PLUS通讯协议（选配
tcp/ip接口）
室内机噪音：49-67dB
室外机噪音：40-58dB
绝缘等级：F级
防火等级：A级
其他性能：自适应节能控制、机组运行节能工况管理、轮值及群控、
来电自启动、风机节能运行管理
空调选型原则：按每平方米发热量400W计算。
2：产品报价
型号制冷量报价（裸机）
依米康SCA201DB 20KW 86000元
注：以上报价不含安装费。
依米康空调操作板

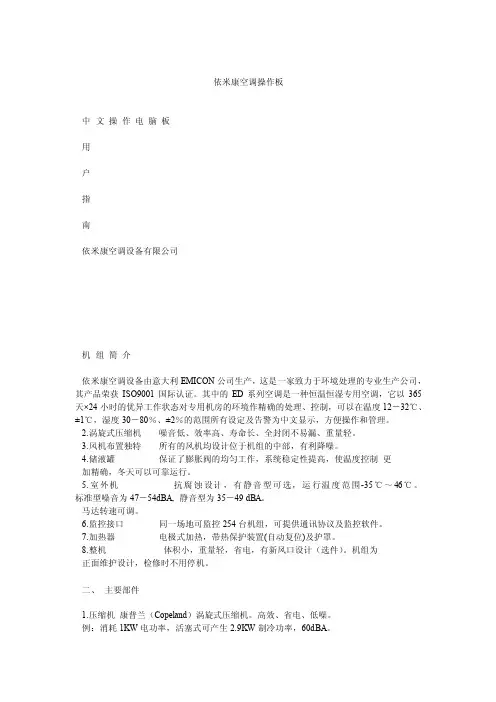

依米康空调操作板中文操作电脑板用户指南依米康空调设备有限公司机组简介依米康空调设备由意大利EMICON公司生产，这是一家致力于环境处理的专业生产公司，其产品荣获ISO9001国际认证。
其中的ED系列空调是一种恒温恒湿专用空调，它以365天×24小时的优异工作状态对专用机房的环境作精确的处理、控制，可以在温度12－32℃、±1℃，湿度30－80％、±2％的范围所有设定及告警为中文显示，方便操作和管理。
2.涡旋式压缩机噪音低、效率高、寿命长、全封闭不易漏、重量轻。
3.风机布置独特所有的风机均设计位于机组的中部，有利降噪。
4.储液罐保证了膨胀阀的均匀工作，系统稳定性提高，使温度控制更加精确，冬天可以可靠运行。
5.室外机抗腐蚀设计，有静音型可选，运行温度范围-35℃～46℃。
标准型噪音为47－54dBA, 静音型为35－49 dBA。
马达转速可调。
6.监控接口同一场地可监控254台机组，可提供通讯协议及监控软件。
7.加热器电极式加热，带热保护装置(自动复位)及护罩。
8.整机体积小，重量轻，省电，有新风口设计（选件）。
机组为正面维护设计，检修时不用停机。
二、主要部件1.压缩机康普兰（Copeland）涡旋式压缩机。
高效、省电、低噪。
例：消耗1KW电功率，活塞式可产生2.9KW制冷功率，60dBA。
涡旋式可产生3.4KW制冷功率，54dBA。
2.膨胀阀大机组为斯坡兰(sporlan),美国生产。
小机组为丹佛斯（Danfoss），丹麦生产。
热力式膨胀阀，控制精密，可调节。
3.室外机电机为德国ZHIEL Abey（依必安），质量可靠,可调速,外置转子,有利散热。
4.蒸发器、冷凝器由意大利生产,工艺精美,抗腐蚀设计。
5.电脑板、加热器、加湿器、室内风机意大利专业厂家生产,质量可靠，操作维护简易，保护可靠。
2电脑板按键介绍-1- 每个键旁的绿色指示灯表明这个键已被选中，只要这个屏在使用，指示灯就保持在“on”上。
依米康机房空调技术交流-内部
机房专用空调显热比高达90%以上。
而舒适性空调的显热比为60% ～70%，有30%～40%的效率用于过度除湿，在导致机 房湿度过低，不但设备受到静电的威胁，而且极大地浪费能耗。
机房空调和舒适性空调的区别—运行费用低
对于以上分析，以目前市场主流品牌做对比，进行实例分析。 机房空调机组总制冷量20KW，显冷量为18.3KW，显热比为0.915。空调能 效比3.0。 舒适性空调显热比0.65，要提供18.3KW显冷量机组的总冷量需要 18.3/0.65=28KW。 空调能效比2.9。 我们对比以上两种显冷量为18.3KW的空调，在连续运行一年所花的电费，假 设电费为0.8元/千瓦时。 机房专用空调： （20÷3.0）×365天×24小时×0.8＝46720元 舒适空调： （28÷2.9）×365天×24小时×0.8＝67663元 舒适性空调耗电量与机房空调耗电量对比： 67663元÷46720元＝1.45 结论：舒适性空调耗电量是机房专用空调的1.45倍。
稳定机房的湿度，防止过度除湿又加湿的情况出现
机房空调和舒适性空调的区别—高可靠性
项目
设计寿命 工作模式
机房空调
设计工况参数 10年 365×24 8年 120×8
舒适空调
机房工况参数 365×24
连续运行寿命比较
10年
<3年
机房空调和舒适性空调的区别—控制精度高
机房空调采用PID（比例、微分、积分）控制 方法，控制精度高 空调大风量有利于机房温度场的均匀分布， 能更精确的控制温度和防止局部过热情况的出 现 机房空调采用加湿器与再热器配合保证温湿 度精度
机房空调和舒适性空调的区别—可来电自启动
机房空调断电后，机组停止运行， 发告警信号至监控中心，市电恢复， 机组自动恢复运行。 舒适空调断电后，机组停止运行， 无告警信号，机房升温过热，市电 恢复需维护人员及时手动开机，否 则影响机房正常运行。
依米康机房空调通讯协议
精密恒温恒湿直接蒸发式机组
通
信
协
议
MODBUS版本
四川依米康环境科技股份有限公司
通信卡介绍……………………………………………………………….3
控制器参数设定………………………………………………………….4
系统连接拓扑…………………………………………………………….4
通信协议简介…………………………………………………………….5
2、在其它类型网络上转输
在其它网络上，控制器使用对等技术通信，故任何控制都能初始和其它控制器的通信。这样在单独的通信过程中，控制器既可作为主设备也可作为从设备。提供的多个内部通道可允许同时发生的传输进程。
在消息位，Modbus协议仍提供了主—从原则，尽管网络通信方法是“对等”。如果一控制器发送一消息，它只是作为主设备，并期望从从设备得到回应。同样，当控制器接收到一消息，它将建立一从设备回应格式并返回给发送的控制器。
3、“用户参数”->“密码：22”->“波特率选择”，1代表1200，2代表2400，3代表4800，4代表9600，5代表19200。默认值为5（19200），强烈建议用户选择此波特率。
通信参数改变后，整个控制系统需断电2秒，重新上电后参数生效。
RS485网络拓扑结构
RS485总线只能采用总线制拓扑结构。
3、查询—回应周期
（1）查询
查询消息中的功能代码告之被选中的从设备要执行何种功能。数据段包含了从设备要执行功能的任何附加信息。例如功能代码03是要求从设备读保持寄存器并返回它们的内容。数据段必须包含要告之从设备的信息：从何寄存器开始读及要读的寄存器数量。错误检测域为从设备提供了一种验证消息内容是否正确的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公司经过专门培训的技术人员进行 z 对本设备进行内部维修时，必须首先断开该设备的电源开关 z 对于最终用户，本手册要求其只能进行不拆开设备框架结构面板的
操作 z 仅当在遵守本手册包含的内容前提下，才属于设备的保用范围 z 本手册列表中的参数仅作为参考指导，依米康公司保留修改而不作
预先通知的权力
目录
：警惕标志。表明对该内容的操作要特别小心，否则会损坏空调机组或功能部
件。
1.2 不遵守安全条款的危害
不遵守安全条款完全有可能引起以下的危险： -设备的重要功能失效 -对人造成电气或机械伤害 不遵守安全条款，则设备的保用无效，对设备损坏的申述也无效。
1.3 依米康空调主动的安全控制
