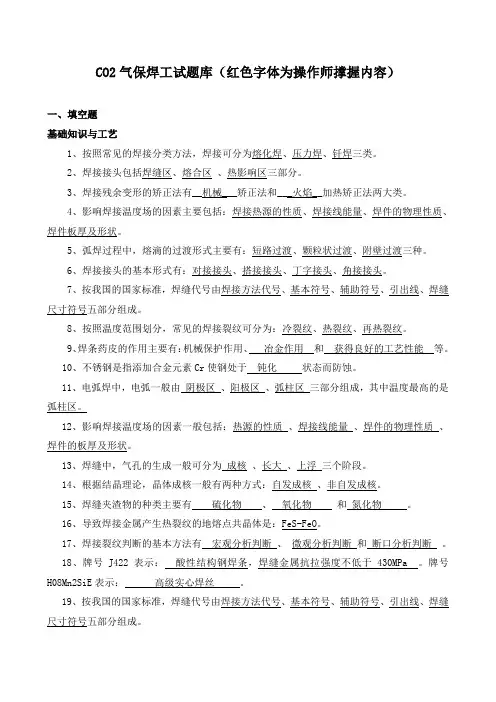

二保焊工试题库(带答案)
CO2气保焊工试题库（红色字体为操作师撑握内容）一、填空题基础知识与工艺1、按照常见的焊接分类方法，焊接可分为熔化焊、压力焊、钎焊三类。
2、焊接接头包括焊缝区、熔合区、热影响区三部分。
3、焊接残余变形的矫正法有__机械___矫正法和___火焰__加热矫正法两大类。
4、影响焊接温度场的因素主要包括：焊接热源的性质、焊接线能量、焊件的物理性质、焊件板厚及形状。
5、弧焊过程中，熔滴的过渡形式主要有：短路过渡、颗粒状过渡、附壁过渡三种。
6、焊接接头的基本形式有：对接接头、搭接接头、丁字接头、角接接头。
7、按我国的国家标准，焊缝代号由焊接方法代号、基本符号、辅助符号、引出线、焊缝尺寸符号五部分组成。
8、按照温度范围划分，常见的焊接裂纹可分为：冷裂纹、热裂纹、再热裂纹。
9、焊条药皮的作用主要有：机械保护作用、冶金作用和获得良好的工艺性能等。
10、不锈钢是指添加合金元素Cr使钢处于钝化状态而防蚀。
11、电弧焊中，电弧一般由阴极区、阳极区、弧柱区三部分组成，其中温度最高的是弧柱区。
12、影响焊接温度场的因素一般包括：热源的性质、焊接线能量、焊件的物理性质、焊件的板厚及形状。
13、焊缝中，气孔的生成一般可分为成核、长大、上浮三个阶段。
14、根据结晶理论，晶体成核一般有两种方式：自发成核、非自发成核。
15、焊缝夹渣物的种类主要有硫化物、氧化物和氮化物。
16、导致焊接金属产生热裂纹的地熔点共晶体是：FeS-FeO。
17、焊接裂纹判断的基本方法有宏观分析判断、微观分析判断和断口分析判断。
18、牌号J422表示：酸性结构钢焊条，焊缝金属抗拉强度不低于430MPa 。
牌号H08Mn2SiE表示：高级实心焊丝。
19、按我国的国家标准，焊缝代号由焊接方法代号、基本符号、辅助符号、引出线、焊缝尺寸符号五部分组成。
20、白口铸铁中，碳以渗碳体形式存在；灰铸铁中，碳以石墨形式存在。
21、焊前对焊接母材的清理包括机械清理、化学清理、化学-机械清理三种方式。
工厂管道焊接施工专业方案
工厂管道焊接施工专业方案（一）焊工、焊接工艺评定管理1、焊工管理（1）参加施工的焊工，必须持有技术监督部门颁发的《锅炉压力容器、压力管道焊工合格证》，杜绝无证上岗。
（2）上岗焊工施焊前，应进行焊工资格审查，其施焊钢种、焊接方法、焊接位置等均应与焊工本人持有的焊工合格证考试合格项目相符，禁止超项目施焊。
（3）从事压力管道安装的焊工在压力管道施焊前，在业主及业主代表（监理）的监督下，进行焊工操作技能考试，只有操作技能考试合格的焊工方能从事压力管道的焊接工作。
（4）对于焊接质量连续不佳的持证焊工（焊接一次合格率≤85%），应暂停该焊工作业资格，经重新培训、考试合格后方可上岗施焊。
2、焊接工艺评定管理依据《焊接工艺评定报告》编制《焊接工艺规程》，按《焊接工艺规程》制定《焊接作业指导卡》，持证焊工严格按《焊接作业指导卡》施焊。
（二）焊接材料管理1、焊接材料采购、入库、烘烤（1）本工程施工用焊接材料，由项目部统一采购，必须采购正规生产厂家生产的焊接材料。
（2）在施工现场设立二级焊材库，二级焊材库必须设有除湿、恒温、通风及照明装置，确保二级焊材库的温度、湿度符合国家规范要求。
（3）焊材入库前必须认真核对质量保证书，严格进行外观检查。
（4）用于高温、高压管道的焊接材料，使用前必须进行复验（复验内容包括：焊接材料的化学成份、机械性能、扩散氢含量等）。
（5）焊条使用前必须严格烘烤，焊条烘烤规范见下表：焊材烘烤曲线温度（℃） 温度（℃） 间）时间60-90 minE4303焊条 E308-15焊条2、焊接材料的发放与回收（1）焊工必须凭焊接责任师签发的《焊材领用卡》，携带焊条保温筒和专用焊丝筒到焊材管理员处领用焊接材料。
（2）焊材的一次领用量不应超过该名焊工4小时焊接的需用量。
（3）当天未用完的焊接材料应回收。
焊工在再次领用焊材时应将未用完的焊条和焊条头交回焊材管理员。
回收的焊条放在专门的位置，准备重复烘烤，重复烘烤一般不超过二次；回收的焊条头放入焊条头堆放桶内，定期处理。
球罐焊接技术方案
5000m3球罐焊接技术方案编制:审核:批准：目录1、适用范围 (1)2、编制依据 (1)3、焊接方法 (1)4、焊工资格管理 (1)5、焊材管理 (1)6、焊前准备 (3)7、点焊 (3)8、支柱与垫板的焊接 (3)9、预热及后热消氢处理 (4)10、焊接气象管理 (4)11、焊接规范及焊层安排 (4)12、焊接顺序 (4)12.1球罐焊接程序 (4)12。
2焊工分布 (5)12。
3焊接要求 (5)13、丁字接头的处理 (5)14、气刨清除 (6)15、焊接中的控制内容 (6)16、焊缝检查合格的判定方法及主要要求 (6)17、局部修补程序 (8)18、产品焊接试板 (9)19、焊接工程记录 (9)20、焊工作业HSE安全管理规定 (9)21、质量保证体系 (10)附：焊接工艺卡 01、适用范围本焊接技术措施仅适用于5000m3球罐的现场焊接施工。
2、编制依据(1）GB150—1998《钢制压力容器》（含第1号、2号修改单）（2）GB12337—1998《钢制球形储罐》（3)GB50094—1998《球形储罐施工及验收规范》(4）《压力容器安全技术监察规程》（99）(5）JB4708—2000《钢制压力容器焊接工艺评定》（6)JB/T4709-2000《钢制压力容器焊接规程》（7）JB/T 4730—2005《承压设备无损检测》（8)球罐施工图3、焊接方法球罐本体、支柱与赤道板的焊接及球罐点焊均采用手工电弧焊多层多道分段退焊工艺。
4、焊工资格管理为保证球罐焊接质量，焊工的管理必须符合以下规定:（1）施焊的焊工必须持有国家质量监督检验检疫总局颁发的《锅炉压力容器压力管道焊工考试与管理规则》资格证.本次球罐焊接具体合格位置为：SMAW-Ⅱ—（1G、2G、3G、4G）-12—F3J,焊工不得超项目施焊。
(2）参加球罐焊接的焊工的技术水平须经现场考核，技术质量部门和监理单位的认可。
(3）施焊的焊工必须有高度的责任心及较好的身体素质。

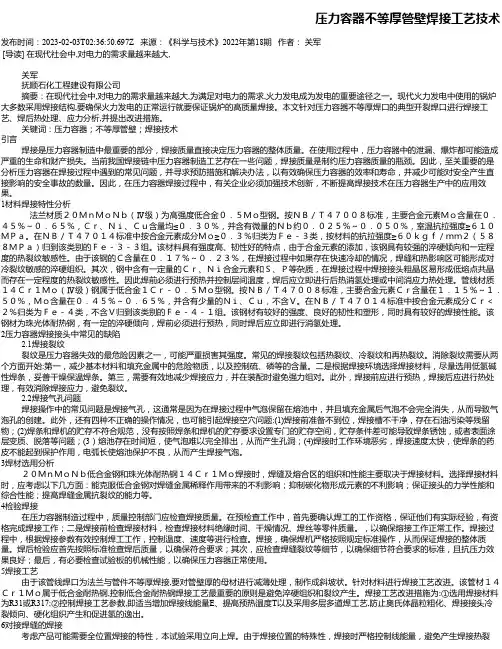

压力容器不等厚管壁焊接工艺技术
压力容器不等厚管壁焊接工艺技术发布时间：2023-02-03T02:36:50.697Z 来源：《科学与技术》2022年第18期作者：关军[导读] 在现代社会中,对电力的需求量越来越大,关军抚顺石化工程建设有限公司摘要：在现代社会中,对电力的需求量越来越大,为满足对电力的需求,火力发电成为发电的重要途径之一。
现代火力发电中使用的锅炉大多数采用焊接结构,要确保火力发电的正常运行就要保证锅炉的高质量焊接。
本文针对压力容器不等厚焊口的典型开裂焊口进行焊接工艺、焊后热处理、应力分析,并提出改进措施。
关键词：压力容器；不等厚管壁；焊接技术引言焊接是压力容器制造中最重要的部分，焊接质量直接决定压力容器的整体质量。
在使用过程中，压力容器中的泄漏、爆炸都可能造成严重的生命和财产损失。
当前我国焊接链中压力容器制造工艺存在一些问题，焊接质量是制约压力容器质量的瓶颈。
因此，至关重要的是分析压力容器在焊接过程中遇到的常见问题，并寻求预防措施和解决办法，以有效确保压力容器的效率和寿命，并减少可能对安全产生直接影响的安全事故的数量。
因此，在压力容器焊接过程中，有关企业必须加强技术创新，不断提高焊接技术在压力容器生产中的应用效果。
1材料焊接特性分析法兰材质２０ＭｎＭｏＮｂ（Ⅳ级）为高强度低合金０．５Ｍｏ型钢。
按ＮＢ／Ｔ４７００８标准，主要合金元素Ｍｏ含量在０．４５％～０．６５％，Ｃｒ、Ｎｉ、Ｃｕ含量均≤０．３０％，并含有微量的Ｎｂ约０．０２５％～０．０５０％，室温抗拉强度≥６１０ＭＰａ。
在ＮＢ／Ｔ４７０１４标准中按合金元素成分Ｍｏ≥０．３％归类为Ｆｅ－３类，按材料的抗拉强度≥６０ｋｇｆ／ｍｍ２（５８８ＭＰａ）归到该类别的Ｆｅ－３－３组。
该材料具有强度高、韧性好的特点，由于合金元素的添加，该钢具有较强的淬硬倾向和一定程度的热裂纹敏感性。
由于该钢的Ｃ含量在０．１７％～０．２３％，在焊接过程中如果存在快速冷却的情况，焊缝和热影响区可能形成对冷裂纹敏感的淬硬组织。
浅谈压力容器焊接热输入的控制
浅谈压力容器焊接热输入的控制压力容器对于焊接要求严格，控制好焊接热输入量是压力容器焊接质量合格的前提，是压力容器制造中的关键环节。
本文就压力容器焊接热输入量的计算及基本控制方法进行了探讨。
对于实际生产中的压力容器焊接可以在此基础上进行深入分析，参照控制的基本方法制定焊接热输入量的控制标准，纳入到焊接文件中执行。
标签：焊接热输入；冲击性能；耐蚀性能；电流；电压；方法在生产中，压力容器焊缝对冲击性能、耐蚀性能等有特殊要求，当技术文件中对产品的冲击韧性及耐腐蚀性提出了要求后，焊接文件就应当限制焊接过程中的焊接热输入。
1 焊接热输入的影响因素1.1 影响因素影响焊接热输入大小的因素主要有：焊接电流、电弧电压、焊接速度、预热温度、多层多道焊的层间温度、焊缝尺寸、电流特性、电流种类、焊条特性、焊接位置、焊条直径等。
焊接热输入大小根据焊接工艺评定确定，在产品制造过程中以评定时的范围为准。
1.2 计算方法产品制造时热输入的主要有两种计算方法，一种是根据焊接、电弧、焊接速度计算，一种是根据焊缝金属体积，通过焊缝金属体积变化计算。
制造过程中主要使用：焊接热输入量=热效率系数×来计算焊接热输入。
热效率系数按照焊接方法进行确定。
如：焊条电弧焊熱效率系数为：0.8，钨极气体保护焊为：0.6。
参照标准选取合适的焊接方法后，选取热效率系数。
2 焊接热输入控制方法2.1 压力容器制造过程中控制热输入量的基本方法对焊接热输入量进行控制的基本方法和原则如下：a）采用窄焊道焊接；b）控制焊前预热温度；使温度在要求的温度范围内；c）控制焊接工艺参数，使焊接工艺参数满足热输入工艺要求及焊接工艺要求；例如：低碳钢、低合金钢和耐热钢材料的焊接，控制焊接电流，焊接电压和焊接速度等参数，使焊接热输入量在规定范围，不得高于最大值，也不得低于最小值。
奥氏体不锈钢镍合金等材料控制焊接电流、焊接电压和焊接速度使热输入量极端结果不高于最大值；d）控制焊接层数及焊道数，不得随意减少焊接层数及道数；e）控制摆动幅度，摆动焊接时，摆动幅度不得超出规定值；f）控制焊条直径，焊条直径不得大于允许使用的焊条直径；g）当焊接工艺文件无要求时，施焊过程中控制焊道宽度及厚度，使之不超过焊接工艺评定时的尺寸；h）焊条电弧焊时，焊条的单位施焊长度不低于要求的最小值。
球罐安装及焊接中易出现的问题及解决措施
球罐安装及焊接中易出现的问题及解决措施1，基础地脚螺栓尺寸偏差过大。
在相邻支柱基础中心距S、支柱基础上的地脚螺栓中心与基础中心圆的间距S1、支柱基础上的地脚螺栓预留孔中心与基础中心圆的间距S2超出标准规定，影响球罐柱腿安装时，可以采取整改柱腿底板的方法，需注意的是不能对地脚螺栓进行改动。
2，球壳板组对间隙不符合标准。
赤道带安装应注意赤道板尺寸偏差的问题。
原则上，20块赤道带板的尺寸应该是完全相同的，具有互换性，因此理论上每一块赤道带板可以放在任意的位置。
但由于球壳板在制造过程中不可避免的存在偏差，而偏差又有正偏差和负偏差之分，如果两块相临的赤道带板分别为正偏差和负偏差，组装后可能出现两块板长短相差较多的情况，这样就会在环焊缝上出现局部间隙过大，达不到设计要求的情况，这种偏差是极难调整的。
为了避免这种情况的出现，应根据到货验收的测量数据进行简单的排版，避免具有正负偏差的板相邻。
赤道带安装完成后安装下极带，下极安装时先安装四块极边板，安装前应对下环口周长进行测量，对比四张极边板的弧长之和进行比较，确定四张板之间的奸细大小，避免在四张板最后的合拢口出现间隙过大或无间隙无法合拢的情况发生。
安装完极边板后，安装两块极侧板和一块极中板，安装时要注意，几乎所有的球罐开口全在这三张板上，要仔细核对各个接管的方位和规格，以免弄混了。
下极带安装完成后开始球罐内搭满堂架子，应全部采用钢铁材质的杆子和跳板，以确保安全。
然后按与下极带相同的工序安装上极带，最终完成整球罐的组装。
球罐组装完成后开始对焊缝进行调整，第一次调整完毕后由质检人员进行检查，检查的项目为对口间隙、错边量和棱角度，检查方法是使用样板和焊缝检测尺沿焊缝按不大于500mm一点进行测量，将测量结果用记号笔在测量点附近标注并对不合格的区域进行标记。
检查结束后进行第二次调整，调整完毕后由质检人员再次检查，如有不合格再进行调整和检查，直至全部符合要求。
调整完成后对球罐内径和水平面、赤道面的最大最小直径差和支柱的垂直度进行测量，并将测量数据标注在测量点附近。
国家职业技能鉴定焊工中级工题库有答案
国家职业技能鉴定焊工中级工题库(一)判断题（下列判断题中，正确的打“√”，错误的打“×”）1.焊接时产生的弧光是由紫外线和红外线组成的。
（）2.弧光中的紫外线可造成对人眼睛的伤害，引起白内障。
（）3.用酸性焊条焊接时，药皮中的萤石在高温下会产生氟化氢毒气体。
（）4.焊工尘肺是指焊工长期吸入超过规定浓度的烟尘或粉尘所引起的肺组织纤维化的病症。
（）5.焊工最常用的是穿深色的工作服，因为深色易吸收弧光。
（）6.为了工作方便，工作服的上衣应紧系在工作裤里边。
（）7.使用耳罩时，务必不要使耳罩软垫圈与周围皮肤贴合。
（）8.焊工工作服一般用合成纤维织物制成。
（）9.在易燃易炸场合焊接时，鞋底应有鞋钉，以防滑倒。
（）10.焊接场地应符合安全要求，否则会造成火灾、爆炸、触电事故的（）11.夹紧工具是扩大或撑紧装配件用的一种工具。
（）12.面罩是防止焊接时的飞溅、弧光及其他辐射对焊工面部及颈部损伤的一种遮蔽工具。
（）13.焊工推拉闸刀时要面对电闸以便看得清楚。
（）14.焊机的安装、检查应由电工进行，而修理则由焊工自己进行。
（）15.焊工在更换焊条时可以赤手操作。
（）16.焊条电弧焊施焊前应检查设备绝缘的可靠性、接线的正确性、接地的可靠性、电流调整的可靠性等项目。
（）17.为了提高电弧的稳定性，一般多采用电离电位较高的碱金属及碱土金属的化合物作为稳弧剂。
（）18.脱氧剂的主要作用是对熔渣和焊缝脱氧。
（）19.低氢钠型和低氢钾型药皮焊条的熔敷金属都具有良好的抗裂性能和力学性能。
（）20.在焊接化学冶金中，常用的脱硫剂是锰及熔渣中的碱性氧化物（）21.低合金钢焊条型号中，在化学成分分类代号后加“L”时，表示含锰低。
（）22.E5515焊条中的“55”表示熔敷金属抗拉强度最小值为55Mpa。
（）23.选用低合金钢焊条，首先要遵守等强度原则，有的也要考虑化学成分等因素。
（）24.不锈钢焊条型号中，字母“E”后面的数字表示熔敷金属化学成分分类代号。
大型球罐材料选用及安装要求（二篇）
大型球罐材料选用及安装要求1前言伴随石化行业的迅猛发展，球罐需求的大型化（高压力、高容积）给球罐设计、制造、安装提出了更高的要求。
较一般压力容器而言，球罐因其现场组装，组装时对口多、再变形大、相应局部应力大；球罐野外施焊、焊接条件苛刻，相应焊接性能保证难度大等特点，要求球罐设计特别是选材要充分考虑。
2选材原则球罐用材要求在满足强度条件下，具有良好的焊接性能、耐蚀性能、成型性能及经济性能，同时还要考虑其配套的锻件。
2.1足够的强度指标强度指标主要指屈服强度。
抗拉强度，它们决定着球罐受力状况和造价。
目前用作球罐的材料有高强钢、中强钢，在低压大型球罐中还有低强钢。
高强钢因其强度高、球壳壁薄、有时不需热处理而越来越多应用在盛装丙烯、乙烯这类压力较高的大中型球罐中。
而中强钢以其性能稳定、生产技术、制造、安装技术成熟，且对所盛介质要求不甚苛刻而广泛应用在中压球罐中，如液化石油气球罐。
2.2充足的韧性储备韧性是衡量材料抗开裂能力和止裂能力的重要性能参数。
韧性与材料的化学成份、冶炼工艺、使用状态及本身厚度、热处理状态等因素有关。
2.3良好的焊接性能焊接性能是指是否易于焊接在一起并能保证焊缝质量的性能。
常用焊接处出现各种缺陷的倾向来衡量。
化学成份中C含量是影响焊接性能的主要元素，通常判别焊接性能指标有：碳当量Ceq、裂纹敏感性指数Pc、裂纹敏感性组成Pcm，Pcm≤0.20的钢通常称为焊接无裂纹钢。
为保证材料的焊接性能，主要控制C含量。
但在焊接过程中，还可以采取诸如焊前预热、焊后消氢、控制焊接电流、线能量、层间温度等手段来改善焊接性能，提高焊接质量。
采用整体热处理则用来消除焊接过程中产生的焊接残余应力。
2.4优良的抗H2S应力腐蚀性能材料的耐蚀性能是指材料抵抗各种介质的侵蚀能力。
对球罐而言，主要指其H2S应力腐蚀能力。
球罐耐H2S腐蚀能力与其用的材料强度、钢质纯净程度以及球罐的应力水平有关，高强钢耐腐蚀能力比中强钢弱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力容器焊接线能量控制的基本原则
对某些材料的焊接，为保证其焊接质量，除应正确选择焊接方法和焊接材料外，执行焊接工艺的一个共同特点就是控制焊接线能量。
1、不同的材料对焊接线能量控制的目的和要求：
不同的材料对焊接线能量控制的目的和要求不一样。
如：
（1）焊接低合金高强钢时，为防止冷裂纹倾向，应限定焊接线能量的最低值；为保证接头冲击性能，应规定焊接线能量的上限值。
（2）焊接低温钢时，为防止因焊缝过热出现粗大的铁素体或粗大的马氏体组织，保证接头的低温冲击性能，焊接线能量应控制为较小值。
（3）焊接奥氏体不锈钢时，为防止合金元素烧损，降低焊接应力，减少熔池在敏化温度区的停留时间，避免晶间腐蚀，应采用较小的焊接线能量。
（4）焊接耐热耐蚀高合金钢时，为减少合金元素烧损，避免焊接熔池过热而形成粗晶组织降低高温塑性和疲劳强度，防止热裂纹，获得较好“等强度”的接头，应采用较小的焊接线能量。
（5）珠光体钢与奥氏体钢异种钢焊接时，应采用较小的线能量以降低熔合比，避免接头珠光体钢一侧产生淬硬组织，防止扩散层。
如果珠光体钢淬硬倾向较大，则焊前应预热，预热事实上是提高了焊接热输入。
（6）铝及铝合金焊接时，为防止气孔，应采用大的焊接电流配合较高的焊接速度应是焊接工艺参数的最佳匹配，即采用适中的焊接线能量。
（7）工业纯钛焊接时，为保证接头既不过热，又不产生淬硬组织，应采用小电流、快焊速，即采用较小的焊接线能量。
（8）镍及镍合金焊接时，为防止热裂纹，应采用小线能量。
等等。
当设计文件、相关标准提出的性能指标如冲击韧性、耐腐蚀性能等对线能量及其相关的焊接层次、层间温度有严格要求时，应在焊接作业指导书规定焊接线能量、焊接层次（含焊道尺寸）和层间温度的控制要求，施焊中通过对这些参数的记录来检查和证实焊接线能量及其相关的焊接层次、层间温度的要求是否得到满足。
2、焊接线能量的测量方法：
通常焊接线能量采用下列公式进行计算（适用于单电弧焊接方法，针对于每条焊道，并且不考虑累积）：
线能量Q=60IV/v （J/mm）
式中：A--焊接电流（A）；
V--电弧电压（V）；
v--焊接速度（电弧行走速度）（mm/min）。
焊接线能量——熔焊时，由焊接热源输入给单位长度焊缝的能量。
焊接线能量的计算过程如下：
有效热功率：P＝η×Po＝η×U×I
其中：
Po——电弧功率（J/s）
U——电弧电压（V）
I——焊接电流（A）
η——功率有效系数，焊条电弧焊为0.74～0.87、埋弧焊为0.77～0.90、交流钨极氩弧焊为0.68～0.85、直流钨极氩弧焊为0.78～0.85。
无特别说时，取中间值。
当焊接电流、电弧电压最大而焊接速度最小时，线能量最大。
反之，线能量最小。
可见，直接决定焊接线能量的因素是焊接电流、电弧电压和焊接速度。
这里对焊接线能量推荐以下测量方法：
（1）由电流表、电压表读数和测量单位时间熔敷焊道的长度（焊接速度）计算线能量。
但该方法对电流表和电压表有精度要求，焊工也不便于直接观察，且焊接电缆过长或电力网络波动都会影响到数据的准确性。
（2）由规定的线能量极限值推算出每根焊条的燃烧时间极限值和每根焊条的熔敷长度极限值。
焊接时测量每根焊条的燃烧时间和每根焊条的熔敷长度，检查其是否在极限范围内。
这种方法能克服前一种方法的缺点，值得推广。
3、焊接线能量与相关变素的关系：
与焊接线能量有关的变素包括预热温度、层间温度、焊接层次（含焊道尺寸）、焊接电流、电弧电压、焊接速度、电流种类与极性、焊接位置和焊条直径等。
直接决定焊接线能量的因素是焊接电流、电弧电压和焊接速度。
焊接层数和层厚取决于焊接电流、电弧电压和焊接速度的大小，当认为控制焊接线能量有必要时，焊接作业指导书一般对焊接层数和层厚都应作出规定。
预热温度与焊接线能量的影响是相同的，在保持焊缝和热影响区冷却速度不变的情况下，若提高预热温度，则必须减小焊接线能量。
间接影响线能量的因素如：层间温度高了，无形中增加了线能量；焊接位置中以立向上焊的线能量最大；焊条直径大了，自然要增加电流值。
当有冲击性能要求时，除预热温度外，为了减少焊接工艺评定的数量，宜在焊接工艺评定时选择实际焊接中可能出现的最大线能量。
最大线能量评定合格
后，实际焊接中选用较小的线能量就无需重新评定。
因为线能量增大则韧性较差，评定时按韧性较差的条件以保证焊件焊接时有足够的韧性。
