【物理】初中物理电与磁解题技巧讲解及练习题(含答案)含解析
【物理】初中物理电与磁解题技巧讲解及练习题(含答案)含解析一、电与磁选择题1．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．2．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。
下图中与此原理相同的是（）A. B.C. D.【答案】 C【解析】【解答】解：刷卡机读出信息原理就是电磁感应现象；A、如图电路中有电源，是奥斯特实验，说明通电导线周围有磁场，A不符合题意；B、如图电路中有电源，是电动机测原理图，是根据通电导体在磁场中受力而运动制成的，B不符合题意；C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项。
C符合题意；D、图中有电源，是电磁铁的原理图，是根据电流的磁效应制成的，D不符合题意。
故答案为：C。
【分析】当导线切割磁感线时，导体中会产生感应电流，这是电磁感应现象.3．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.4．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．5．关于下列四幅图，说法正确的是（）A. 甲图：用吸管从瓶中吸饮料，是吸力将饮料吸入嘴中B. 乙图：电流一定时，电磁铁磁性强弱与线圈的匝数有关C. 丙图：铁轨铺在枕木上，是通过增大受力面积来增大压强D. 丁图：发电机的工作原理【答案】B【解析】【解答】解：A、因为吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；如果将吸管剪一个洞，内外气压相等，饮料就不会吸入口中，故A错误；B、电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流一定时，匝数越多、电磁铁的磁性越强，故B正确；C、铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强；故C错误；D、丁图演示的是通电导体在磁场里受到力的作用，是电动机的原理，故D错误．故选B．【分析】（1）由于大气有压强，我们才能利用细管将饮料吸到嘴里；（2）电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流越大、线圈匝数越多，电磁铁的磁性越强；（3）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．（4）发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．6．下列关于磁现象说法中正确的是（）A. 磁感线越密集的地方磁场越弱B. 发电机是利用电磁感应原理工作的C. 地磁场的N极在地球的北极附近D. 电磁铁磁性的强弱不能通过调节电流的大小来控制【答案】B【解析】【解答】解：A、磁场中的磁感线密集的地方说明该处磁场强，磁感线稀疏的地方磁场弱，故A错误；B、发电机即通过线圈在磁场中做切割磁感线的运动，此时电路中会产生电流，是电磁感应现象，故B正确；C、地磁N极在地理南极附近，地磁S极在地理北极附近．故C错误；D、电磁铁的磁性与线圈匝数和电流大小有关，所以电磁铁的磁性强弱可以通过改变电流大小来控制，故D错误．故选B．【分析】（1）在磁场中磁感线的疏密来表示磁场的强弱．（2）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，其前提条件是施加运动，结果是产生电流．（3）地球本身是一个巨大的磁体，地磁两极和地理两极不重合．（4）电磁铁的磁性强弱与电流大小、线圈匝数多少、有无铁芯有关．7．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。
下图中与充电鞋垫的工作原理相同的是（）A. B. C. D.【答案】 B【解析】【解答】充电鞋发电时，利用线圈在磁场中切割磁感线产生感应电流的原理，B 符合题意。
故答案为：B.【分析】当闭合电路的一部分导体切割磁感线时，导体中产生感应电流，这是电磁感应现象。
8．如图所示，下列关于物理实验表述正确的是（）A. 图甲实验揭示了电流的周围存在磁场。
应用电磁铁B. 图乙实验揭示了通电导体在磁场中受力运动。
应用发电机C. 图丙实验是电磁感应现象。
应用是电动机D. 图丁实验电源的左端是正极。
小磁针A端是S极【答案】 A【解析】【解答】A．该装置是奥斯特实验，是用来研究通电导线周围是否有磁场的实验装置，揭示了电流的周围存在磁场，应用为电磁铁；B．图乙实验揭示了通电导体在磁场中受力运动，应用是电动机；C．图丙实验是电磁感应现象，应用是发电机；D．由右手定则可知图丁实验电源的右端是正极，由同名磁极相互吸引，异名磁极相互排斥可知，小磁针A端是S极。
故答案为：A【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点，一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.9．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．10．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。
故答案为：A【分析】结合电磁继电器的工作原理分析解答即可.11．关于“电与磁”，下列描述正确的是（）A. 电磁波可以在真空中传播B. 磁场的方向总是从N极指向S极C. 电动机的发明，实现了机械能向电能的转化D. 地球磁场的北极在地理北极附近【答案】A【解析】【解答】解：A、电磁波可以在真空中传播，选项A正确；B、S极根据磁场的方向的规定，在磁体外部的磁场方向是磁体的N极指向S极，磁体内部，磁感线是从S极回到N极的，选项B错误；C、电动机实现了电能向机械能的转化，选项C错误；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，选项D错误．故选A．【分析】（1）电磁波的传播不需要介质，可以在真空中传播；（2）磁场的方向是这样规定的：放在磁场中某点的小磁针，静止时北极所指的方向就是该点的磁场方向．磁体外部的磁感线都是从磁体的N极出来，回到磁体的S极．（3）电动机消耗电能，实现了电能向机械能的转化；（4）地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理的北极附近．12．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【答案】B【解析】【解答】电动机利用磁场对电流的作用力工作。
A图，研究影响电磁铁磁性强弱的因素，A不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，B 符合题意；C图，为奥斯特实验，研究电流的磁效应，C不符合题意；D图，导体切割磁感线运动时，产生电流，即电磁感应现象，D不符合题意；故答案为：B。
【分析】电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.13．如图所示，下列关于物理实验表述正确的是（）A. 图甲实验揭示了电流的周围存在磁场。
初中物理电与磁解题技巧分析及练习题(含答案)及解析
初中物理电与磁解题技巧分析及练习题(含答案)及解析一、电与磁选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。
故答案为：D。
【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．4．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。

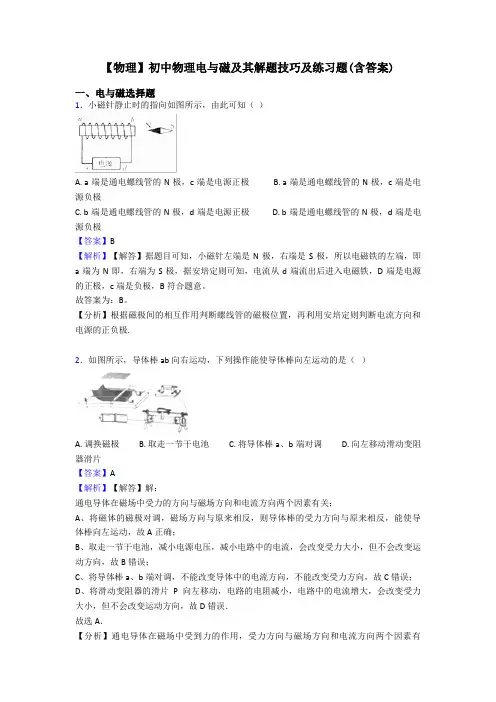

【物理】初中物理电与磁及其解题技巧及练习题(含答案)
【物理】初中物理电与磁及其解题技巧及练习题(含答案)一、电与磁选择题1．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。
故答案为：B。
【分析】根据磁极间的相互作用判断螺线管的磁极位置，再利用安培定则判断电流方向和电源的正负极.2．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．3．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

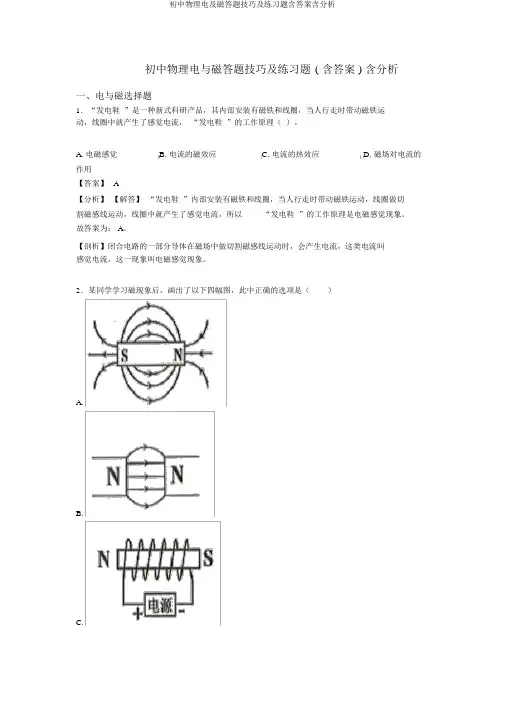

初中物理电及磁答题技巧及练习题含答案含解析
初中物理电与磁答题技巧及练习题( 含答案 ) 含分析一、电与磁选择题1．“发电鞋”是一种新式科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感觉电流，“发电鞋”的工作原理（）。
A. 电磁感觉B. 电流的磁效应C. 电流的热效应D. 磁场对电流的作用【答案】A【分析】【解答】“发电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切割磁感线运动，线圈中就产生了感觉电流，所以“发电鞋”的工作原理是电磁感觉现象。
故答案为： A。
【剖析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这类电流叫感觉电流，这一现象叫电磁感觉现象。
2．某同学学习磁现象后，画出了以下四幅图，此中正确的选项是（）A.B.C.D.【答案】C【分析】【解答】解： A、已知磁铁右端为N 极，左端为S 极，在磁体外面，磁感线的方向从 N 极指向 S极，而图中是从S 极指向 N 极， A 不切合题意；B、已知两磁铁都为N 极，磁感线的方向从N 极指向 S 极， B 不切合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N 极， C 切合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N 极， D 不切合题意。
故答案为： C。
【剖析】在磁体外面，磁感线的方向从N 极指向 S极.利用安培定章判断螺线管的磁极.3．以下图的四个装置，对于它们的说法正确的选项是（）A. 图 a 可用来演示电流的磁效应B.图 b 可用来演示电磁感觉现象C. 图 c 可用来演示磁场对电流的作用D. 图 d 可用来演示电磁铁的磁性强弱与电流大小的关系【答案】C【分析】【解答】 A、该图中没有电源，即电磁感觉现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理， A 不切合题意；B、该图为奥斯特实验，说明通电导线四周存在着磁场，可用来演示电流的磁效应， B 不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中遇到力， C切合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少相关， D 不切合题意；故答案为： C。

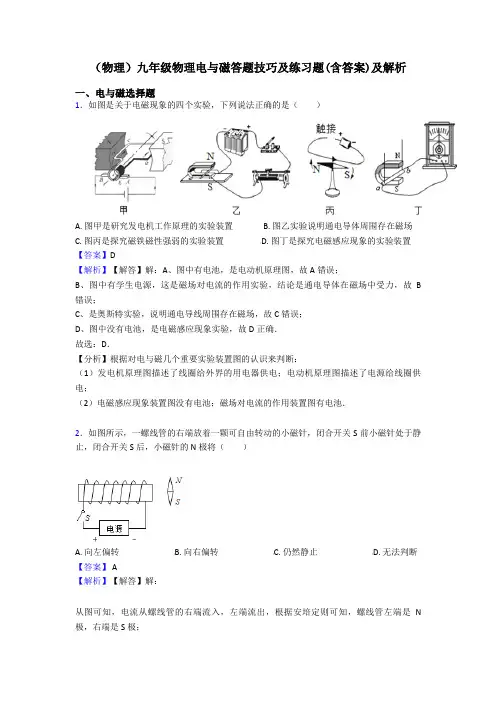

(物理)九年级物理电与磁答题技巧及练习题(含答案)及解析
（物理）九年级物理电与磁答题技巧及练习题(含答案)及解析一、电与磁选择题1．如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B 错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确．故选：D．【分析】根据对电与磁几个重要实验装置图的认识来判断：（1）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；（2）电磁感应现象装置图没有电池；磁场对电流的作用装置图有电池．2．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．3．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极【答案】 C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。
根据螺线管的N、S极和螺线管的线圈绕向。
利用安培定则可以确定电流是从螺线管的右端流入左端流出。
初中物理电与磁解题技巧分析及练习题(含答案)
初中物理电与磁解题技巧分析及练习题(含答案)一、电与磁选择题1．关于如图所示的电和磁知识，下列描述错误的是（）A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A 正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B 正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C 错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．2．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【答案】 A【解析】【解答】A、B通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，A符合题意，B不符合题意；C、通电导线a、b所处的磁场方向相反，且电流方向相反，其受力方向相同，C不符合题意；D、通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，D不符合题意。
故答案为：A。
【分析】通电导体在磁场中受力的作用，所受力的方向与磁场方向、电流方向有关。
3．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．4．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．5．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．6．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．7．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．8．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．9．关于下列四幅图的说法正确的是A. 甲图的实验说明磁场能产生电流B. 乙图的实验所揭示的原理可制成发电机C. 丙图是演示电磁感应现象的实验装置D. 丁图中麦克风应用了磁场对电流的作用【答案】 B【解析】【解答】解：A、图甲是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场；所以A说法错误，不符合题意．B、图乙是电磁感应实验，根据此原理可以制成发电机；所以B说法正确，符合题意．C、图丙是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动；所以C 说法错误，不符合题意．D、图丁是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音．动圈式话筒是根据电磁感应原理工作的；所以D说法错误，不符合题意．故选B【分析】A、认识奥斯特实验，知道奥斯特实验证实了通电直导线周围存在磁场．即电流的磁效应．B、掌握电磁感应现象及实验，知道在此实验中让闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流．根据这个原理制成了发电机．C、掌握磁场对电流的作用实验，知道在此实验中，通电导体在磁场中受到力的作用．D、要解决此题，需要知道动感线圈式话筒是根据电磁感应现象工作的10．下列四幅图中，解释不合理的是（）A. 甲图，说明电流的周围存在磁场B. 乙图，闭合开关后，小磁针N极将顺时针偏转C. 丙图，发电机应用了磁场对电流的作用D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强【答案】C【解析】【解答】解：A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；C、线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．故选：C．【分析】甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；丙图：发电机应用了电磁感应原理；丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．11．下列说法中正确的是（）A. 只要导体在磁场中运动，就会产生感应电流B. 电动机是利用电磁感应现象制成的C. 发电机是把电能转化为机械能的机器D. 电流周围存在着磁场【答案】D【解析】【解答】A闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生感应电流，A选项错误。
【物理】初三物理电与磁答题技巧及练习题(含答案)及解析
【物理】初三物理电与磁答题技巧及练习题(含答案)及解析一、电与磁选择题1．下列作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解：A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确；B、此图描述了平面镜成像的规律，物像对称，故B正确；C、力臂应该是支点到力作用线的垂线段，如图，故C错误；D、通电螺线管的外部磁场，磁感线从N极到S极，D正确．故选C．【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点．B、根据平面镜成像的特点（物像对称）判断．C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段．D、根据右手螺旋定则先判断出螺线管的N、S极．2．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．3．关于电和磁，下列说法正确的是（）A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解：A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用，A符合题意；B、奥斯特发现了电流磁效应，说明通电导线周围存在磁场，B不符合题意；C、指南针能指南北就是因为受到地磁场的作用，地磁场的南极在地理的北极附近，C不符合题意；D、闭合电路的一部分导体在磁场中做切割磁感线运动，才会产生感应电流，D不符合题意。
【物理】初三物理电与磁解题技巧讲解及练习题(含答案)及解析
【物理】初三物理电与磁解题技巧讲解及练习题(含答案)及解析一、电与磁选择题1．下列描述正确的是（）A. 静止时在水平面上的小车受力图B. 匀速直线运动的路程与时间的关系C. 条形磁铁的磁场分布D. 电流表的读数为2.7A【答案】 A【解析】【解答】解：A、小车静止，在竖直方向上受：向下的重力和向上的支持力，它们是一对平衡力，故A正确；B、匀速直线运动的s﹣t图象应该是一条经过原点的直线，而图中是一条平行横轴的直线，故B错误；C、在磁体外部，磁感线的方向总是从N极出发流向S极，故条形磁铁的右端应为S极，左端应为N极，故C错误；D、由图可知，接线柱接的是0～0.6A，则分度值为0.02A，则由指针位置可知电流表的读数为0.54A，故D错误．故选A．【分析】A、对小车进行受力分析，在水平地面上静止的小车，处于平衡状态，受平衡力作用；B、匀速直线运动的s﹣t图象是一条经过原点的直线；C、根据磁体外部磁感线的方向分析；D、根据电流变所选量程，确定分度值，然后再读数．2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。
(物理)初中物理电与磁解题技巧讲解及练习题(含答案)及解析
（物理）初中物理电与磁解题技巧讲解及练习题(含答案)及解析一、电与磁选择题1．如图是直流电铃的工作原理图．下列说法正确的是（）A. 铃声可以在真空中传播B. 铃声是由铃碗的振动产生的C. 变阻器滑片向右移时，电磁铁的磁性增强D. 绕制电磁铁线圈时，线圈的匝数越少，磁性越强【答案】B【解析】【解答】解：A、声音的传播需要介质，真空不能传声，故A错误；B、当闭合开关铁腕振动，铃声响起，铃声是由铃碗的振动产生的，故B正确；C、滑动变阻器的滑片向右滑动时，接入电路中的电阻增大，电流减小，电磁铁的磁性减弱，故C错误；D、当通过电磁铁的电流一定时，电磁铁线圈的匝数越少，磁性越弱，故D错误．故选B．【分析】（1）声音的传播靠介质；（2）声音是由物体的振动产生的；（3）改变电磁铁的磁性强弱，就要从改变电磁铁的线圈匝数或者改变通过电磁铁的电流大小入手．而电磁铁固定，则其匝数固定．只能从电流入手．改变滑动变阻器接入的阻值可以改变电路中的电流；（4）①影响电磁铁磁性强弱的因素：电流大小、线圈匝数多少、有无铁芯．有铁芯时，电流越大，匝数越多，磁性越强．2．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。
故答案为：A。
【分析】物体在上升过程中，不但受到浮力而且受到重力的作用.连通器的定义是上端开口、底部相连通的容器，认清连通器的结构特点，生活中应用连通器的还有：乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.（地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）一切发声的物体都在振动.3．我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。
(物理)初三物理电与磁解题技巧讲解及练习题(含答案)
（物理）初三物理电与磁解题技巧讲解及练习题(含答案)一、电与磁选择题1．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．2．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【答案】 A【解析】【解答】A、B通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，A符合题意，B不符合题意；C、通电导线a、b所处的磁场方向相反，且电流方向相反，其受力方向相同，C不符合题意；D、通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，D不符合题意。
故答案为：A。
【分析】通电导体在磁场中受力的作用，所受力的方向与磁场方向、电流方向有关。
3．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关．4．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。
【物理】中考物理电与磁解题技巧讲解及练习题(含答案)
【物理】中考物理电与磁解题技巧解说及练习题(含答案)一、电与磁选择题1．发电机和电动机的发明令人类步入电气化时代，制造电动机所依照的原理是（）A. 电磁感觉现象B. 电流的四周存在着磁场C. 磁场间的互相作用D. 通电导体在磁场中遇到力的作用【答案】 D【分析】【解答】解：电动机是依据通电导体在磁场中遇到力的作用的原理来工作的．应选 D．【剖析】电动机的工作原理：通电导体在磁场中遇到力的作用．发电机的工作原理：电磁感觉现象．2．以下四幅图中，解说不合理的是（）A.甲图，说明电流的四周存在磁场C.丙图，发电机应用了磁场对电流的作用D.丁图，说明电流同样时，线圈匝数越多，电磁铁磁性越强【答案】 C【分析】【解答】解：A、该实验是奥斯特实验：当导线中经过电流时，小磁针发生偏转，实验现象表示电流四周存在磁场，即电生磁，这个现象叫做电流的磁效应，选项 A 正确；B、闭合开关，通电螺线管中的电流方向由右边流入，依据安培定章可知，螺线管的右端是N 极，左端为S 极，则小磁针N 极将顺时针偏转，选项 B 正确；C、线圈在磁场中转动切割磁感线，进而产生感觉电流，知识发电机的原理，选项 C 错误；D、由图可知，两个电磁铁是串连的，则经过两个电磁铁的电流同样．在电流同样的状况下，匝数多的电磁铁吸引的大头针数量多，表示线圈匝数越多，磁性越强，选项 D 正确．应选：C．【剖析】甲图：小磁针会发生偏转是遇到了磁场的作用，而磁场是由电流产生的；乙图：依据右手螺旋定章先判断出通电螺线管的N 极，而后依据磁感线方向判断出小磁针N极的指向；丙图：发电机应用了电磁感觉原理；丁图：电磁铁的磁性强弱与线圈匝数多少相关：当电流同样时，线圈的匝数越多，电磁铁磁性越强．3．以下图是“研究电磁铁磁性强弱与哪些要素相关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A. 将滑片P 向a 端挪动B.将滑片P 向b 端挪动C.用铜芯代替铁芯D.减少线圈匝数【答案】A【分析】【解答】 A、将滑片P 向大，则电磁铁吸引更多的大头针，故a 端挪动，电阻减小，由欧姆定律可知，电路中电流增A 正确；B、将滑片 P 向 b 端挪动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故 B 错误；C、电磁铁的铁芯需用软磁性资料制成，铜不是磁性资料，故不可以够用铜棒取代，故 C 错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小相关，线圈匝数越少，磁性越弱，所以减少线圈匝数，电磁铁吸引的大头针较少，故应选 AD 错误．【剖析】电磁铁磁性的强弱与线圈的匝数和电流的大小相关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．4．甲、乙为两个条形磁铁的两个磁极，依据以下图所示的小磁针静止时的指向，能够判断（）A. 甲是N 极，乙是S 极B.甲、乙都是N 极C.甲、乙都是S 极D. 甲是 S 极，乙是 N 极【答案】B【分析】【解答】解：由磁感线可知两磁极互相排挤，且磁感线均指由磁铁向外，故两磁极均为 N 极，小磁针所在处磁场向上，故小磁针S 极在上、 N 极在下。
