硅酸盐红色荧光粉在白光LED产品的应用发展
两种硅酸盐系白光LED用荧光粉的制备与性能的开题报告
两种硅酸盐系白光LED用荧光粉的制备与性能的开题报告摘要：白光LED技术的快速发展对天然资源的保护和环境的改善做出了巨大的贡献。
其中，荧光粉是白光LED中的核心材料之一，其性能直接影响到白光LED的性能和应用范围。
本文介绍了两种硅酸盐系荧光粉的制备方法，并对比了它们的性能差异，探讨了如何优化荧光粉的性能以更好地应用于白光LED技术中。
关键词：白光LED；荧光粉；硅酸盐；性能优化1. 研究背景白光LED是一种新型的固态光源，比传统的白炽灯和荧光灯具有更高的效率、更长的使用寿命和更低的能源消耗。
现如今，白光LED已广泛应用于室内照明、汽车灯具、电子显示等领域，已成为照明行业的重要组成部分。
白光LED的主要成分是荧光粉，而硅酸盐系荧光粉是最常用的材料之一。
目前，研究人员通过不断地改进和优化荧光粉的制备方法和性能，已经大大提高了白光LED的亮度和颜色饱和度。
2. 研究目的本文旨在研究两种硅酸盐系荧光粉的制备方法和性能，并探讨如何优化荧光粉的性能，以更好地应用于白光LED技术中。
3. 研究方法本文采用溶胶-凝胶法和共沉淀法两种方法制备硅酸盐系荧光粉，分别控制制备条件并对比它们的性能差异。
其中，对荧光粉的发光性能、结晶度、颜色坐标等进行了测试和分析。
4. 研究进展和结果通过实验结果表明，采用共沉淀法制备的硅酸盐系荧光粉，其颜色饱和度比溶胶-凝胶法制备的高，亮度也更高。
此外，共沉淀法制备的硅酸盐系荧光粉的晶体结构更完整，颗粒尺寸更均匀。
因此，共沉淀法制备的硅酸盐系荧光粉在白光LED的应用中更具优势。
5. 研究意义和展望研究结果可为白光LED的荧光粉制备和性能优化提供参考，为促进白光LED技术的发展做出贡献。
未来，还可通过改进荧光粉的制备、结构和性能，进一步提高白光LED的亮度和颜色饱和度，以满足更广泛的应用需求。
2024年白光LED用荧光粉市场发展现状

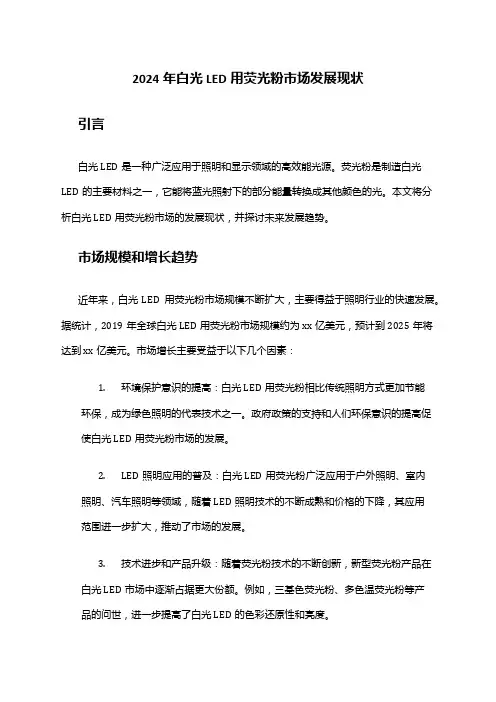

2024年白光LED用荧光粉市场发展现状引言白光LED是一种广泛应用于照明和显示领域的高效能光源。
荧光粉是制造白光LED的主要材料之一，它能将蓝光照射下的部分能量转换成其他颜色的光。
本文将分析白光LED用荧光粉市场的发展现状，并探讨未来发展趋势。
市场规模和增长趋势近年来，白光LED用荧光粉市场规模不断扩大，主要得益于照明行业的快速发展。
据统计，2019年全球白光LED用荧光粉市场规模约为xx亿美元，预计到2025年将达到xx亿美元。
市场增长主要受益于以下几个因素：1.环境保护意识的提高：白光LED用荧光粉相比传统照明方式更加节能环保，成为绿色照明的代表技术之一。
政府政策的支持和人们环保意识的提高促使白光LED用荧光粉市场的发展。
2.LED照明应用的普及：白光LED用荧光粉广泛应用于户外照明、室内照明、汽车照明等领域，随着LED照明技术的不断成熟和价格的下降，其应用范围进一步扩大，推动了市场的发展。
3.技术进步和产品升级：随着荧光粉技术的不断创新，新型荧光粉产品在白光LED市场中逐渐占据更大份额。
例如，三基色荧光粉、多色温荧光粉等产品的问世，进一步提高了白光LED的色彩还原性和亮度。
尽管白光LED用荧光粉市场发展前景广阔，但仍面临一些挑战，包括高成本、技术难题等。
未来，随着技术的进一步突破和成本的下降，白光LED用荧光粉市场有望迎来更大的发展。
市场竞争格局白光LED用荧光粉市场竞争激烈，主要由少数大型企业和中小型企业组成。
目前，市场上主要的荧光粉生产商包括：1.美泰光电：作为最早进入白光LED用荧光粉市场的企业之一，美泰光电在技术研发和产品质量上颇具优势。
其产品应用范围广泛，深受市场认可。
2.三安光电：作为国内领先的光电企业，三安光电在白光LED用荧光粉市场也占据一定份额。
公司拥有强大的研发能力和生产实力，能够不断推出创新的荧光粉产品。
3.欧司朗：作为国际知名的光电企业，欧司朗在白光LED用荧光粉领域具备一定竞争力。
光LED用硅酸盐荧光粉的合成与发光性能研究
白光LED用硅酸盐荧光粉的合成与发光性能研究刘伟汉王静（中山大学化学与化学工程学院，光电材料与技术国家重点实验室，广东广州，510275）摘要：本文采用传统的高温固相法合成白光LED用Sr3SiO5:Eu2+荧光粉，利用X-射线粉末衍射和荧光光谱进行表征，优化荧光粉的合成条件。
实验结果表明，当灼烧温度为1550℃，所合成的为Sr3SiO5纯相；Eu2+掺杂浓度为0.03，发光强度最高。
荧光粉发射光谱主峰位于575nm左右，激发光谱峰值分别位于275nm，370nm，且在近紫外区（~400nm）到蓝光区（~460nm）吸收效率较高。
关键词：白光LED；Eu2+；Sr3SiO5；发光材料1 前言在当前全球能源短缺的背景下，节约能源是我们面临的重要问题。
在照明领域，LED作为一种新型的绿色环保型固体照明光源，必然是未来发展的趋势，二十一世纪将进入以LED为代表的新型照明光源时代。
白光LED与目前广泛应用的传统照明光源和显示设备相比较，具有以下优点[1]：(1) 发光效率高，(2)光色纯，光线质量高，(3) 能耗小，(4) 寿命长，(5) 无污染，(6) 应用灵活，(7) 控制灵活，响应快等。
基于LED的种种优点，未来白光LED的应用市场将非常广泛，从计算机液晶屏背光灯光源、汽车前灯等车载设备，到室外照明、办公室及家庭照明设备，白光LED照明作为最有发展潜力的新型光源受到了广泛关注，并取得了飞速的发展。
不过未来最大的市场，还是取代白炽钨丝灯泡及荧光灯的照明替换市场。
白光LED可以用以下三种方法得到：（1）通过红、绿、蓝三种LED得到白光；（2）通过蓝光LED和黄色荧光粉得到白光；（3）通过紫光LED和RGB荧光粉得到白光。
荧光粉转换法是实现白光LED的普遍方法，研究白光LED用荧光粉的关键在于：荧光粉在蓝光（~460nm）或近紫外光（~400nm）区域可被有效激发且发光效率高。
本文的研究目的就在于寻找适合在此波段被有效激发的高亮度荧光粉。
白光LED用红色荧光粉的探讨
白光LED用红色荧光粉的探讨LED光源是一种高效节能的照明技术，而白光LED的出现更是让LED 照明迈向了一个新的时代。
然而，要实现白光LED的发光，需要使用特殊的荧光粉来实现颜色转换。
目前，大部分白光LED使用的是蓝光LED和黄色荧光粉的组合。
然而，使用红色荧光粉的白光LED在应用中也具有一定的优势，这一技术正在被越来越多的研究者所关注。
首先，使用红色荧光粉的白光LED可以提供更好的颜色还原性。
传统的蓝光LED和黄色荧光粉组合的白光LED，在颜色还原性上存在一定的缺陷。
尤其是在高色温的白光LED上，黄色荧光粉会引发颜色偏黄或绿的问题，导致白光LED的色彩不够纯净。
而使用红色荧光粉的白光LED可以在一定程度上解决这个问题，提供更纯净的白光。
其次，使用红色荧光粉的白光LED能够提高光谱的连续性。
蓝光LED 和黄色荧光粉组合的白光LED在光谱分布上存在一定的不平衡，光谱中存在一些波段的间隙，造成光谱不够连续。
而红色荧光粉的加入可以填充这些间隙，使得白光LED的光谱更加均匀和连续，提供更高的光质量。
此外，使用红色荧光粉的白光LED还可以改善人眼对光线的适应性。
人眼在不同光照条件下的适应性是有差异的，特别是在夜间或光线较暗的环境中，人眼更容易适应于红色光。
因此，在这些特殊的场景下，使用红色荧光粉的白光LED能够提供更好的视觉效果，减轻人眼的疲劳感。
然而，使用红色荧光粉的白光LED也存在一些挑战。
首先，红色荧光粉的反射率较低。
红色荧光粉吸收蓝光发出红光的过程中会有一定的能量损失，导致反射率降低。
因此，红色荧光粉的使用可能会导致白光LED的光效下降。
其次，红色荧光粉的稳定性也是一个问题。
红色荧光粉受热或长时间照射后容易衰减，影响其使用寿命。
综上所述，使用红色荧光粉的白光LED在颜色还原性、光谱连续性和人眼适应性方面具有一定的优势。
然而，目前对于使用红色荧光粉的白光LED的研究还处于初级阶段，存在一些挑战需要克服。
荧光粉在白光LED封装中的应用研究
1.4 三种主要体系LED荧光粉的性能对比
铝酸盐、硅酸盐和氮化物荧光粉的优、缺点，对比如下：
对比项目 量子效率 激发范围 发射范围 半峰宽 颗粒度 高湿稳定性 高温稳定性 工艺操作 应用范围 综合评价 铝酸盐 高 430~470nm 515~565nm 60~80nm 适中 好 好 容易 最广 好 硅酸盐 较高 380~470nm 500~600nm 100~120nm 相对较大 一般 一般 有难度 一般 一般 氮化物 一般 350~470nm 整个可见光范围 80~90nm 适中 好 优良 较易 暖白、高显色、增大色域 好
《2024年白光LED用红色荧光粉的制备及发光性能研究》范文
《白光LED用红色荧光粉的制备及发光性能研究》篇一一、引言随着LED技术的不断发展和普及，白光LED已成为照明领域的重要应用之一。
在白光LED中，红色荧光粉扮演着重要的角色，对LED的发光颜色、亮度和显色性能有着重要的影响。
因此，研究制备高质量的红色荧光粉，对于提高白光LED的性能具有重要意义。
本文旨在研究白光LED用红色荧光粉的制备方法及其发光性能，为相关研究和应用提供参考。
二、红色荧光粉的制备1. 材料准备制备红色荧光粉所需的主要材料包括稀土氧化物、硅酸盐等。
其中，稀土氧化物提供了红色荧光粉的发光元素，而硅酸盐则作为基质材料，起到稳定荧光粉结构的作用。
2. 制备方法本研究采用高温固相法制备红色荧光粉。
具体步骤如下：首先，将稀土氧化物与硅酸盐按照一定比例混合均匀；然后，将混合物在高温下进行煅烧，使原料充分反应并形成稳定的晶体结构；最后，经过粉碎、筛选等工艺，得到红色荧光粉。
三、发光性能研究1. 发光性能指标本研究主要关注红色荧光粉的发光性能指标，包括发光亮度、色坐标、色纯度等。
这些指标反映了荧光粉的发光效果和显色性能，对于评价红色荧光粉的质量具有重要意义。
2. 实验方法为了研究红色荧光粉的发光性能，我们采用光谱分析仪、色度计等实验设备进行测试和分析。
具体步骤如下：首先，将制备好的红色荧光粉与LED芯片进行封装，形成白光LED器件；然后，通过光谱分析仪测试LED器件的发光光谱，得到荧光粉的发光性能参数；最后，利用色度计测试LED器件的色坐标和色纯度等指标。
四、结果与讨论1. 制备结果通过高温固相法制备得到的红色荧光粉具有较好的结晶度和稳定性。
通过SEM和TEM等手段观察，发现荧光粉颗粒均匀、致密，具有良好的分散性和稳定性。
2. 发光性能分析实验结果表明，制备得到的红色荧光粉具有较高的发光亮度和良好的显色性能。
在白光LED中应用时，能够有效地提高LED的亮度和显色性能。
此外，我们还发现，通过调整稀土氧化物的种类和含量，可以进一步优化红色荧光粉的发光性能。
一种可用于白光LED的硅酸盐红光荧光粉发光特性的研究
度最低 。 这和 B aO 熔点较低 ( 1918 ℃) , 合成了较 多产物有关 。 此外 , 可能也和 Ba 的性质比 M g更接 近 Eu 有关 , Eu在 BaSiO3 基质中比在 M gSiO3 基质 中更容易取代阳离子形成杂质结晶 。
2. 2 不同灼烧温度下所得样品的光谱特性
。 这说明在这些样品中 Eu 主要是
3+
处于没有严格反演对称中心的格位 。 可以看出 , 在 这个系列的荧光粉中 , 4 种样品的激发光谱和发射
易参与共同结晶 。M gSiO3 ( No. 72 2 1507 ) 属于斜方 晶系 ( orthorhombic ) , Pbca ( 61 ) 空间群 , 晶格常数
Eu 和 L iEuW 2 O8 以 及 氮 化 物 如 CaSiN2 : Ce Sr2 Si5 N8 : Eu
2 + [ 10 ] 3+ [9]
,
, CaA lSiN3 : Eu
2 + [ 11 ]
等。 但硫化物
收稿日期 : 2008 - 06 - 18; 修订日期 : 2008 - 08 - 20 基金项目 : 浙江省科技厅资助项目 ( 2005C11077, 2006C11003 2 2, 2008C21172) 作者简介 : 金尚忠 ( 1963 - ) , 男 , 博士 , 教授 ; 研究方向 : LED 及发光 3 通讯联系人 ( E - mail: jinsz@ cjlu. edu. cn)
关键词 : 白光 LED; 红光荧光粉 ; 发光特性 ; 能级跃迁 ; 稀土 中图分类号 : O61 文献标识码 : A 文章编号 : 1000 - 4343 ( 2009 ) 03 - 0344 - 05
《白光LED用红色荧光粉的制备及发光性能研究》范文
《白光LED用红色荧光粉的制备及发光性能研究》篇一一、引言随着科技的不断发展，白光LED作为现代照明的重要来源，已成为我们日常生活和商业用途的主要照明设备。
而在白光LED 的制作中，红色荧光粉是关键的组成部分，它的制备及发光性能直接影响着LED的照明效果和性能。
本文旨在探讨白光LED用红色荧光粉的制备方法，并对其发光性能进行深入研究。
二、红色荧光粉的制备红色荧光粉的制备方法多种多样，主要包括高温固相法、溶胶凝胶法、沉淀法等。
本实验主要采用高温固相法进行制备。
1. 材料准备实验所需的主要材料包括稀土氧化物（如氧化钇、氧化铕等）、硅酸盐等。
这些材料需经过精细研磨，以达到所需的粒度。
2. 制备过程将研磨后的材料按照一定比例混合，放入高温炉中，在还原气氛下进行高温烧结。
烧结完成后，进行冷却和研磨，得到红色荧光粉。
三、发光性能研究红色荧光粉的发光性能主要取决于其激发光谱、发射光谱、色坐标、量子效率等参数。
本部分将对这些参数进行详细研究。
1. 激发光谱和发射光谱通过光谱仪对红色荧光粉进行激发和发射测试，得到其激发光谱和发射光谱。
激发光谱反映了荧光粉对不同波长光的响应情况，而发射光谱则反映了荧光粉发出光的波长和强度。
2. 色坐标和量子效率色坐标是描述颜色的一种方法，它反映了荧光粉发出的光的颜色。
量子效率则反映了荧光粉的光转换效率，即吸收的光能转化为发出光能的效率。
通过测量色坐标和量子效率，可以评估红色荧光粉的性能。
四、结果与讨论1. 结果通过实验，我们得到了红色荧光粉的激发光谱、发射光谱、色坐标和量子效率等数据。
数据显示，我们制备的红色荧光粉具有较好的发光性能，其色坐标接近标准红光色坐标，量子效率也较高。
2. 讨论我们对实验结果进行了详细分析，发现红色荧光粉的发光性能受制备过程中温度、气氛、原料比例等因素的影响。
通过优化这些因素，我们可以进一步提高红色荧光粉的发光性能。
此外，我们还发现，通过调整荧光粉的成分和结构，可以改变其发光颜色和亮度，为白光LED的调色提供了更多的可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈硅酸盐红色荧光粉在白光LED产品的应用发展摘要：目前的主流白光led产品显色指数偏低、色温较高，限制了其在室内照明等领域的发展，而红色荧光粉对白光led显色指数的提高及色温的改善有着极其显著的作用。
综述了硅酸盐红色荧光粉的发展现状。
硅酸盐基质红色荧光粉因其化学稳定性和热稳定性好、激发范围宽、发射峰强等优点在led用红色荧光粉中占有重要的地位。
关键词：白光led 硅酸盐红色荧光粉研究现状
白光led作为一种新型的绿色环保固体照明光源，被誉为21世纪最有价值的新光源，在诸多领域有着广阔的应用前景。
根据发光学原理，实现白光led主要有以下3种途径：一是蓝光芯片和可被蓝光有效激发的黄色荧光粉组合成白光led。
目前是实现白光led 的一种主流技术方案，但是缺乏红光成分；二是用紫外芯片和能被紫外光有效激发而发射红、绿、蓝三基色光的荧光粉组合成白光led；三是将红、绿、蓝三基led芯片组装实现白光。
但是能够被近紫外光和蓝光有效激发的荧光粉较缺乏，尤其是高效红色荧光粉的匮乏，导致白光led的显色指数偏低，色温偏高，影响了led的普及应用。
一、被eu3＋离子激发的硅酸盐红色荧光粉
林惠等利用h3bo3作为助熔剂、尿素为燃料，采用燃烧法成功制备了发光性能良好的sr2sio4∶eu3＋红色荧光粉。
实验结果表
明：sr2sio4∶eu3＋荧光粉的衍射峰发生了偏移，晶格常数减小，eu3＋的加入使得晶格发生了收缩；同时发现h3bo3的加入有利于α－sr2sio4纯相的形成和（211）晶面的生长，选择h3bo3（1％，2％，3％，5％（质量分数））作助熔剂，有效地提高了sr2sio4∶eu3＋荧光粉的发光强度；h3bo3用量从1％增加到3％时，位于5d1→7f3跃迁的587nm的发射峰和5d0→7f2跃迁的622nm的发射峰逐渐增强。
翟永清等以金属硝酸盐为原料、正硅酸乙酯为硅源，采用凝胶－燃烧法合成了新型红色荧光粉li2srsio4∶eu3＋。
凝胶燃烧所得前驱物在700℃焙烧3h即得目标产物li2srsio4∶eu3＋。
其晶体结构属六方晶系，激发光谱为一宽带，最大激发峰位于396nm处，最强的发射峰位于618nm处，是典型的eu3＋的5d0→7f2跃迁导致的。
当eu3＋掺杂摩尔分数x在0.04～0.24的范围内时，随eu3＋浓度的增加，发光强度逐渐增强，无浓度猝灭现象发生。
由于该荧光粉能够有效吸收396nm附近的近紫外光，因此适合做350～410nm 的ingan管芯激发的白光发光二极管用高亮度红色荧光粉。
二、被eu2＋离子激发的硅酸盐红色荧光粉
kyota uheda等通过高温固相法合成了一种新的红色荧光粉caalsin3∶eu2＋，该荧光粉的激发峰是从紫外区扩展到590nm宽带激发。
实验结果表明，最佳的铕浓度为0.016 mol，检测主发射峰663nm的激发峰在405nm，测试表明，该荧光粉的量子转化率比
传统的红色荧光粉高出7倍。
罗希贤等合成了富sr相的r（r＝sr，ba，ca，mg）3sio5∶eu2＋，其具有很宽的激发带，在450～480nm的蓝光区域有很强的吸收，发出橙红色光，是一种高效的蓝光芯片激发的白光led发光材料，封装后发光效率也能达到70～80 lm／w，色温在4600～11 000k。
乔彬等采用高温固相合成法在3％h2－n2的还原气氛下，在1 300℃焙烧2.5h制备了以r3mgsi2o8（r＝ba，sr，ca）为基、eu2＋和mn2＋为共激活剂的红色荧光粉。
红光是由基质中处于九配位的eu2＋将能量传递给八面体六配位的mn2＋，而由mn2＋所发射的。
调整ba2＋和sr2＋相对量时发现，随着sr2＋浓度减小，ba2＋浓度相应增加，eu2＋发射强度逐渐增大，在降至sr2＋为0.24mol时eu2＋和mn2＋的发射强度显著提高。
nam－sik choi等［合成的（ba1.2，ca0.74－x）2sio4∶xeu2＋，0.06mn2＋（x为0.02～0.08）荧光粉发射峰在613nm，其中x ＝0.08时发射峰强度最好，半峰宽在50nm。
三、被其他离子激发的硅酸盐红色荧光粉
杨志平等采用高温固相法合成了sr2sio4∶sm3＋红色荧光粉，并研究了粉体的发光性质。
其发射光谱由3个主要发射峰组成，峰值分别位于570nm、606nm和653nm，对应了sm3＋离子的4g5／2
→6h5／2、4g5／2→6h7／2和4g5／2→6h9／2特征跃迁发射，其中在606nm的发射最强。
激发光谱表现为从350～420nm的宽带激
发，是一种适用于近紫外光激发（350～410nm）的荧光粉。
研究还发现当sm3＋掺杂摩尔分数为6％、电荷补偿剂为cl－时的效果最好。
实验说明sr2sio4∶sm3＋是一种很好的适用于白光led的红色荧光粉。
四、展望
随着led的发展，各种荧光粉在led中的应用也得到了长足的进步。
硅酸盐基质荧光粉因其化学稳定性高、热稳定性好、激发范围宽、发射峰强等优点在led荧光粉中占有重要的地位。
目前对硅酸盐蓝绿色荧光粉的研究比较多，关于红色硅酸盐荧光粉的研究报道较少，而且该类荧光粉在性能上与其他红色荧光粉相比还有一定的差距，发射强度较弱。
这就要求我们通过改变激活剂等方法来改善红色硅酸盐荧光粉的发射强度。
另外，硅酸盐的烧结温度较高，还需要尝试新的合成方法如溶胶－凝胶法及添加适当的助熔剂来
降低合成温度。
参考文献
[1]黎兆林．led照明新一代的绿色光源[j]．广西节能，2007，(4):34－35．
[2]徐修冬，许贵真，吴占超，等．白色发光二极管用荧光粉研究进展(ⅰ)[j]．中山大学学报(自然科学版)，2007，46(5):124－128.。
