红色荧光粉效率较低
荧光粉研究报告
3. 紫光或紫外光LED芯片上+三基色或多种颜色的荧光粉，利用该芯片发 射的长波紫外光或紫光来激发荧光粉而实现白光发射。（该方法显色性 更好，但转化率低且目前转换效率较高的红色和绿色荧光粉多为硫化物 体系，这类荧光粉发光稳定性差、光衰较大）
TMR-500650254530
oxynitride 4.6g/cm3
D50(V)-10µm X=0.660/y=0.338
red
650nm 254-530nm
绿色荧光粉
绿色荧光粉既是组成白光LED三基色的一个重要组分，同时也可以直接与 LED封装制得绿光LED.目前制作高亮绿色LED的重要方式就是这种方式。目 前LED用绿色荧光粉主要有：MN2S2:Eu（M=Ba,Sr,Ca;N=Al,Ca,In)、 Ca8Mg(SiO4)4Cl:Eu,R、BaMgAl10O17:Eu,Mn等。其中MN2S2:Eu·的发光效率最 高，发光的波长也可以通过调整其中碱土金属离子比例在507-558nm之间变 化，但是含硫元素的缺点较大的限制了其发展。近来有文献报道硅基氮氧 化物的绿色荧光粉，如β—SiAlON：Eu、SrSi2O2N2：Eu等，它们同样可以 被紫外、紫光或蓝光LED有效激发，且无硫的污染，显示出极大的发展潜力。 两款LED用绿色荧光粉参数见表6。
Phosphor type materials Material Density Particle size CIE(1931) Emission color Emission peak Excitation range
白色LED用荧光粉的制备与应用
白色LED 用荧光粉的制备与应用LED 照明是当下具有很高的实用性的照明光源，并且已经成为应用最为广泛的一种照明的光源。
作为照明用的白色LED 更是受到了很大的关注，获得白光LED 共有三种：第一种是荧光粉涂敷光转换法，就是采用荧光粉将紫光或蓝光转换复合产生白光；第二种是多色LED 组合法，由发射不同波长的绿色和红色等的单色的LED 组合而发射复合的白光，第三种是多量子阱法，单一的LED 材料中中进行掺杂。
荧光粉材料的制备方法主要有高温制备和溶液法制备两类方法。
本文主要综述了蓝光转换型荧光粉和近紫外转换型荧光粉的中的典型几种荧光粉材料，介绍了相关荧光粉的发展现状以及相关材料的优缺点1.1 LED 发光原理LED 主要是半导体化合物，例如砷化镓（GaAS ），磷化镓（GaP ），磷砷化镓（GaAsP ）等半导体制成的，LED 的核心是PN 结。
LED 的发光机理是:热平衡的条件下,PN 结中有很多迁移率很高的电子在N 区中, P 区则不同，在P 区中有较多的迁移率较低的空穴, 由于PN 结势垒层的限制, 由于该PN 结势垒层的限制，在正常状态下，不能穿过屏障复合发生;而当施加于PN 结的正向电压，所施加的电场方向由于自建电场方向和所述势垒区与此相反，它减少了势垒高度，该势垒宽度较窄，破坏了PN 结动态平衡发电少数载流子注入，而空穴注入从PN 区面积，在同一地区的电子注入从N 到P 区，少数载流子注入，在多数载流子复合会保持多余的能量在光辐射从而形式的同一区域，直接将电能转换为光能。
自从1965年第一支发光二极管的产生，LED 已经历经50年的发展历程，第一支发光二极管是利用半导体锗材料制作而成的]1[，第一支LED 能够发射出红光；随后在1985年日本Nishizawa 利用液相外延法制备出了使用异质结构的GaAlAs 作为发光材料的LED ]2[，从而使得LED 的封装技术也得到了很大的提高；1993日亚化学公司，在蓝色 氮化镓LED 的研究上取得了重大突破]3[，并且很快的实现了产业化的生产，在1996年实现了白光LED 的发光二极管（white lightEmitting Diodes ），简称白光LED ]4[，将发射黄光粉+31253:Ge O Al Y （YAG ：Ge ）作为荧光粉，涂在发射蓝光的GaN 二极管上，制备出白光LED 。
基于LED用红色荧光粉研究进展的研究

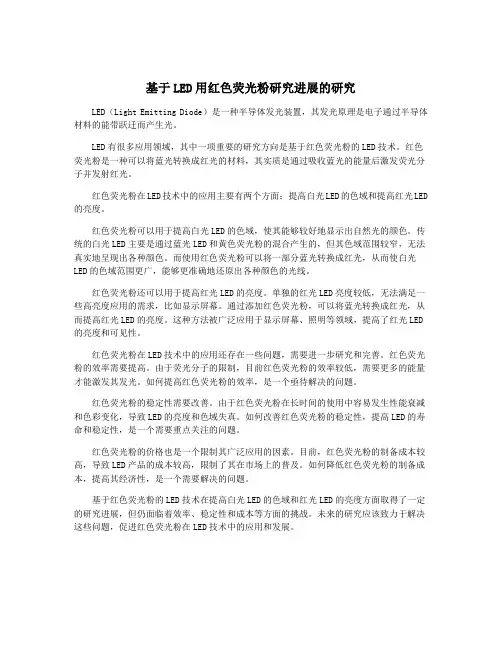

基于LED用红色荧光粉研究进展的研究LED（Light Emitting Diode）是一种半导体发光装置，其发光原理是电子通过半导体材料的能带跃迁而产生光。
LED有很多应用领域，其中一项重要的研究方向是基于红色荧光粉的LED技术。
红色荧光粉是一种可以将蓝光转换成红光的材料，其实质是通过吸收蓝光的能量后激发荧光分子并发射红光。
红色荧光粉在LED技术中的应用主要有两个方面：提高白光LED的色域和提高红光LED 的亮度。
红色荧光粉可以用于提高白光LED的色域，使其能够较好地显示出自然光的颜色。
传统的白光LED主要是通过蓝光LED和黄色荧光粉的混合产生的，但其色域范围较窄，无法真实地呈现出各种颜色。
而使用红色荧光粉可以将一部分蓝光转换成红光，从而使白光LED的色域范围更广，能够更准确地还原出各种颜色的光线。
红色荧光粉还可以用于提高红光LED的亮度。
单独的红光LED亮度较低，无法满足一些高亮度应用的需求，比如显示屏幕。
通过添加红色荧光粉，可以将蓝光转换成红光，从而提高红光LED的亮度。
这种方法被广泛应用于显示屏幕、照明等领域，提高了红光LED 的亮度和可见性。
红色荧光粉在LED技术中的应用还存在一些问题，需要进一步研究和完善。
红色荧光粉的效率需要提高。
由于荧光分子的限制，目前红色荧光粉的效率较低，需要更多的能量才能激发其发光。
如何提高红色荧光粉的效率，是一个亟待解决的问题。
红色荧光粉的稳定性需要改善。
由于红色荧光粉在长时间的使用中容易发生性能衰减和色彩变化，导致LED的亮度和色域失真。
如何改善红色荧光粉的稳定性，提高LED的寿命和稳定性，是一个需要重点关注的问题。
红色荧光粉的价格也是一个限制其广泛应用的因素。
目前，红色荧光粉的制备成本较高，导致LED产品的成本较高，限制了其在市场上的普及。
如何降低红色荧光粉的制备成本，提高其经济性，是一个需要解决的问题。
基于红色荧光粉的LED技术在提高白光LED的色域和红光LED的亮度方面取得了一定的研究进展，但仍面临着效率、稳定性和成本等方面的挑战。
高温固相法制备ZnMoO_(4):Eu^(3+)荧光粉及其发光性质研究
（b）
5D0 → 7F2
ZnMoO4:xEu3+ λem=617nm
x=0.01 x=0.02 x=0.03 x=0.04 x=0.05
ZnMoO4 在此条件下成功地被制备出来，并且没有杂相生成。 此外，Eu3+ 的引入并没有引起基质晶格明显的改变，这是因 为 Zn2+（0.88Å）和 Eu3+（1.087Å）离子半径和配位环境相似， 以及掺杂浓度并不是很高，所以稀土 Eu3+ 能够成功掺杂到基 质 ZnMoO4 中。
收稿日期 ：2021–03–16 基金项目 ：2021 年 度 吉 林 省 教 育 厅“ 十 四 五 ” 科 研 规 划 项 目
（JJKH20210542KJ） 作者简介 ：吴宏越（1987—），男，吉林龙井人，讲师，主要研究方
向为稀土发光材料。 通讯作者 ：李琳琳（1987—），女，吉林通化人，副教授，主要研究
此仪器装备的氙灯是 150W。所有测试都在室温下进行。 ·95·
第47卷第6期
2021年6月
研究与开发
Research and Development
化工设计通讯
Chemical Engineering Design Communications
3 结果与讨论 3.1 所制备样品的物相分析
图 1 为 最 大 掺 杂 浓 度 样 品 ZnMoO4 ：0.05Eu3+ 和 ZnMoO4 标准粉末 X 射线衍射数据（PDF#72-1486）的 XRD 图谱。将 合 成 的 样 品 ZnMoO4 ：0.05Eu3+XRD 衍 射 峰 图 谱 与 ZnMoO4 的标准衍射图谱进行对比，可以看出两者匹配得很好，得知
在近些年的研究中，制备荧光粉的方法日渐多样化，目 前常用的方法有 ：高温固相合成法、微波热合成法、共沉淀 合成法等。不同的制备条件和方法会直接影响制备出发光材 料的使用效果和决定它是否可以普遍应用。本文选用的是高 温固相法来制备荧光粉，应用该方法制备的荧光粉优点很多 性能稳定，发光强度高，且制备方法既简单环保又利于工业 上大批生产，因此得到了广泛应用 [4]。
led常识

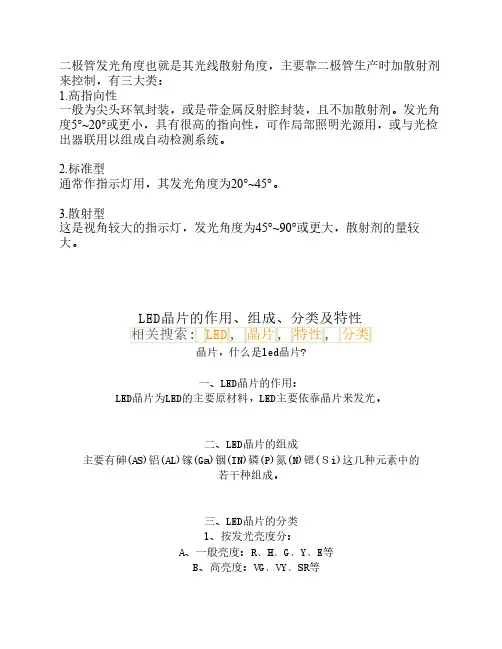

二极管发光角度也就是其光线散射角度，主要靠二极管生产时加散射剂来控制，有三大类：1.高指向性一般为尖头环氧封装，或是带金属反射腔封装，且不加散射剂。
发光角度5°~20°或更小，具有很高的指向性，可作局部照明光源用，或与光检出器联用以组成自动检测系统。
2.标准型通常作指示灯用，其发光角度为20°~45°。
3.散射型这是视角较大的指示灯，发光角度为45°~90°或更大，散射剂的量较大。
LED晶片的作用、组成、分类及特性相关搜索: LED, 晶片, 特性, 分类晶片，什么是led晶片?一、LED晶片的作用：LED晶片为LED的主要原材料，LED主要依靠晶片来发光。
二、LED晶片的组成主要有砷(AS)铝(AL)镓(Ga)铟(IN)磷(P)氮(N)锶(Ｓi)这几种元素中的若干种组成。
三、LED晶片的分类1、按发光亮度分： A、一般亮度：R﹑H﹑G﹑Y﹑E等 B、高亮度：VG﹑VY﹑SR等 C、超高亮度：UG﹑UY﹑UR﹑UYS﹑URF﹑UE等 D、不可见光(红外线)：R﹑SIR﹑VIR﹑HIR E、红外线接收管：PT F、光电管：PD2、按组成元素分： A、二元晶片(磷﹑镓)：H﹑G等 B、三元晶片（磷﹑镓﹑砷）：SR﹑HR﹑UR等 C、四元晶片(磷﹑铝﹑镓﹑铟)：SRF﹑HRF﹑URF﹑VY﹑HY﹑UY﹑UYS﹑UE﹑HE、UG四、LED晶片特性表（详见下表介绍）LED晶片型号发光颜色组成元素波长（nm）晶片型号发光颜色组成元素波长（nm）SBI蓝色lnGaN/sic 430 HY超亮黄色AlGalnP 595SBK较亮蓝色lnGaN/sic 468 SE高亮桔色GaAsP/GaP 610DBK较亮蓝色GaunN/Gan 470 HE超亮桔色AlGalnP 620SGL青绿色lnGaN/sic 502 UE最亮桔色AlGalnP 620 DGL较亮青绿色LnGaN/GaN 505 URF最亮红色AlGalnP 630DGM较亮青绿色lnGaN 523 E桔色GaAsP/GaP635PG纯绿GaP 555 R红色GAaAsP 655SG标准绿GaP 560 SR较亮红色GaA/AS 660G绿色GaP 565 HR超亮红色GaAlAs 660VG较亮绿色GaP 565 UR最亮红色GaAlAs 660UG最亮绿色AIGalnP 574 H高红GaP 697Y黄色GaAsP/GaP585 HIR红外线GaAlAs 850VY较亮黄色GaAsP/GaP 585 SIR红外线GaAlAs 880UYS最亮黄色AlGalnP 587 VIR红外线GaAlAs 940UY最亮黄色AlGalnP 595 IR红外线GaAs 940LED的明显优势LED（Light-EmiTTing-Diode中文意思为发光二极管）是一种能够将电能转化为可见光的半导体，它改变了白炽灯钨丝发光与节能灯三基色粉发光的原理，而采用电场发光。
LED用Ba3MgSi2O8：Eu 3+的掺杂及补偿离子对体系发光性能的研究

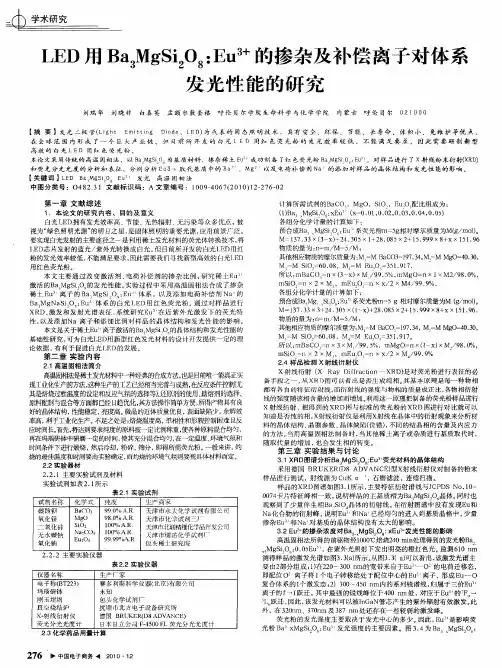

本论 文 采 用传 统 的 高温 固相 法 ，以 Ｂ ｇ ｉ 为基 质 材 料 ，掺 杂 稀 土 Ｅ 成功 制 备 了红 色荧 光粉 Ｂ ｇｉ Ｅ 。对 样 品 进行 了×射 线 粉 末衍 射（Ｒ ） ａＭ Ｓ ０ … ｕ ａＭ ，Ｍｇ Ｃ Ｏ，Ｓ Ｏ ，Ｅ 比组 成 为 ｉ ｕＯ 配 （）ａ Ｍｇ ｉ ：Ｅ （。 ．１０ ０ ， ．３００ ， ．５ ｔＢ ３ Ｓ ｘ ｕ ｘ。 ０ ，．２０ ０ ， ．４ ００ ） ２ ＯＨ ０ 各 组分 化学 计量 的计 算 如下 ： 预 合成Ｂａ Ｍｇ ｉ Ｅ 系荧 光粉ｍ＝ ｇ Ｓ ： ｕ Ｏ ５ 相对 摩 尔 质量 为Ｍ（／ １。 ｇ ｍｏ） Ｍ＝１７ ３ ３ ） ４．０ ３ ．３ｘ（ ｘ＋２ ３５×１ ２ ．８ ＋１ ．９ ＋ ５ ．６ ＋ ８ ０ ５ｘ ２ ５９ ９ｘ８ ｘｘ１ １９ 物质 的量 为 ：＝ｍ／ ５ Ｍ ； ｎ Ｍ＝ ／ 其他相 应物质的摩尔质 量为 ： ＝ Ｂ Ｃ ＝ ９ ． ， 、Ｍ ｉＯ ４ ． ， Ｍ Ｍ Ａ Ｏ３ １７３ Ｍ 二 Ｉｇ ＝ ０３ ４ Ｖ ０
Ｍ 、 ＝Ｍ ｉ ＝６ ０ ，Ｍ Ｓ Ｏ ０． ８ ＝Ｍ ５ ． ｌ ． Ｅｕ Ｏ ＝３ １ ９ ７
所以： ｍＢａ Ｏ ｎ ｘ（ 一 ） Ｃ ３ ｘ ×Ｍ ９ ． ％， ／ ９ ５ ｍＭｇ ｎ ｘｌ Ｏ＝ ×Ｍ２ ９ ． ％． ／ ８Ｏ
ｍ Ｓ Ｏ ｉ×２ｘ Ｍ 、 ｍＥｕ Ｏ ３ｘｘ／２×Ｍ ４ ９． ％ ． ｉ ＝ｉ ， ＝１ ／９ ９
第 一章 文 献 综 述
１ 本论 文 的研 究 内容 、 目的 及 意 义 ． 白光 Ｌ Ｄ拥 有发 光 效率 高 、 能 、无热 辐 射 、 污 染等 众 多 优点 ， Ｅ 节 无 被
LED 实现白光有多种方式
LED 实现白光有多种方式，而开发较早、已实现产业化的方式是在LED 芯片上涂敷荧光粉而实现白光发射。
LED 采用荧光粉实现白光主要有三种方法，但它们并没有完全成熟，由此严重地影响白光LED在照明领域的应用。
具体来说，第一种方法是在蓝色LED 芯片上涂敷能被蓝光激发的黄色荧光粉，芯片发出的蓝光与荧光粉发出的黄光互补形成白光。
该技术被日本Nichia 公司垄断，而且这种方案的一个原理性的缺点就是该荧光体中Ce3+离子的发射光谱不具连续光谱特性，显色性较差，难以满足低色温照明的要求，同时发光效率还不够高，需要通过开发新型的高效荧光粉来改善。
第二种实现方法是蓝色LED 芯片上涂覆绿色和红色荧光粉，通过芯片发出的蓝光与荧光粉发出的绿光和红光复合得到白光，显色性较好。
但是，这种方法所用荧光粉有效转换效率较低，尤其是红色荧光粉的效率需要较大幅度的提高。
第三种实现方法是在紫光或紫外光LED 芯片上涂敷三基色或多种颜色的荧光粉，利用该芯片发射的长波紫外光(370nm-380nm)或紫光(380nm -410nm)来激发荧光粉而实现白光发射，该方法显色性更好，但同样存在和第二种方法相似的问题，且目前转换效率较高的红色和绿色荧光粉多为硫化物体系，这类荧光粉发光稳定性差、光衰较大，因此开发高效的、低光衰的白光LED用荧光粉已成为一项迫在眉睫的工作。
我们是国内率先进行LED 用高效低光衰荧光粉研究的研究机构。
最近，通过与我国台湾合作伙伴的联合攻关，多种采用荧光粉的彩色LED 被开发出来了。
采用荧光粉来制作彩色LED 有以下优点：首先，虽然不使用荧光粉，就能制备出红、黄、绿、蓝、紫等不同颜色的彩色LED，但由于这些不同颜色LED的发光效率相差很大，采用荧光粉以后，可以利用某些波段LED 发光效率高的优点来制备其它波段的LED，以提高该波段的发光效率。
例如有些绿色波段的LED效率较低，台湾厂商利用我们提供的荧光粉制备出一种效率较高，被其称为"苹果绿"的LED 用于手机背光源，取得了较好的经济效益。
红光的发光效率低的原有
红光的发光效率低的原有
当我们谈论光的效率时，我们通常将其与能源消耗联系在一起。
然而，有一种光在发光效率方面并不出众，那就是红光。
红光是一种具有较长波长的光，它在可见光谱中处于低频端。
由于其波长较长，红光的能量较低，因此其发光效率也相对较低。
红光的发光效率低与能量转换有关。
当能量转换为光时，一部分能量会被损耗掉，这就导致了光的发光效率下降。
而红光由于其波长较长，所以在能量转换过程中会有更多的能量损耗，从而使其发光效率较低。
红光的发光效率低也与发光材料的特性有关。
发光材料的特性直接影响着光的发射效率。
对于红光而言，由于其波长较长，发光材料需要具备更高的能量转化能力才能实现高效的红光发射。
然而，目前的发光材料在红光发射方面仍存在一定的挑战，其发光效率相对较低。
红光的发光效率低还与人眼的感知有关。
人眼对不同波长的光有不同的感知效果，对红光的感知相对较弱。
这意味着即使红光的发射效率较低，人眼仍然可以感知到红光的存在，只是相对于其他颜色的光来说，人眼对红光的感知会相对较弱。
尽管红光的发光效率相对较低，但它在日常生活中仍然具有重要的
应用价值。
例如，在照明领域，红光可以用于夜间导航和警示灯，其低亮度反而能够减少对人眼的刺激。
此外，红光还可以用于激光器、红外线通信等领域。
总的来说，红光的发光效率较低是由其波长较长、发光材料特性以及人眼感知等多种因素共同影响所致。
尽管如此，红光仍然在许多领域中发挥着重要的作用。
我们需要进一步的研究和技术创新，以提高红光的发光效率，为人们带来更好的光学体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红色荧光粉效率较低，成为LED用荧光粉乃至白光LED发展的瓶颈。
本文阐述了我们研制的三个系列的高效、低先衰、适用范围宽的LED用红色荧光粉。
稀土元素在这三种系列荧光粉中都发挥了重要作用。
其中硫化物系列荧光粉以二价铕作为激活剂，该荧光粉具有激发范围宽，同时呈现峰值在600nm以上的红色宽带发射，并且可根据不同的需要调节激发和发射峰值等优点。
该荧光粉的缺点是稳定性不够好，在使用过程中先衰较大。
但通过在制备过程中，添加剂的有效引及制备后期粉体的表面处理，该荧光粉的稳定性得到了很大的提高。
第二个系列红色荧光粉为稀土铝酸盐系列。
该荧光粉的特点是化学和光学性质稳定，先衰很小，发射出峰值波长大于650nm以上的深红色光，适合蓝光和橙红光激发。
第三个系列的红色荧光粉为碱土和过渡金属复合氧化物系列。
该系列荧光粉以三价铕为激活剂，在紫外、紫光或蓝光的激发下都能发射出三价铕的特征红色光谱。
该荧光粉的特点是性质稳定、发光效率高、适合紫外、紫光和蓝光激发。
发光二极管LED是一种可将电能转换为光能的能量转换器件，具有工作电压低，耗电量少，性能稳定，寿命长，抗冲击，耐震动性强，重量轻，体积小，成本低，发光响应快等优点。
因此在显示器件和短距离、低速率的光纤通信用光源等方面有广泛的应用，特别是近年来蓝色、紫色及紫外LED的迅速发展，使LED在照明领域取代白炽灯和荧光灯成为可能。
白光LED的产生有两种途径：第一种方法就是将红、绿、蓝三种LED组合产生白光；第二种方法就是用LED去激发其它发光材料混合形成白光，即用蓝光LED配合发黄光的荧光粉，或者用蓝光LED配合发绿色光和发红色光两种荧光粉，或者用紫光或紫外LED去激发红、绿、蓝三种荧光粉等。
从目前的发展趋势来看，在可行性、实用性和商品化等方面，第二种方法都远远优于第一种方法，因此合成具有良好发光特性的特殊荧光粉相当关键。
目前，采用蓝光、紫光或紫外光LED配合荧光粉产生白光的技术己经相对成熟，但可应用于LED的红色荧光粉，不是有效转换效率低，就是性质不稳定、光衰大。
因此，高效低光衰的LED用红色荧光粉的研制正在成为国内外大公司和研究机构研发的热点。
我公司从上世纪末就开始进行LED用荧光粉的研制，发表了多篇学术论文，申报了多项发明专利。
并且有关成果己经形成了高技术产品，供应给国内外多家著名的LED制造商，产生了较好的社会和经济效益。
今年我们在原有工作的基础上，继续深入研究了LED用红色荧光粉，研制出三个系列的高效低光衰红色荧光粉。
1 硫化物系列红色荧光粉
该系列荧光粉以二价铕作为激活剂，在紫外、紫光和蓝光的激发下发射出峰值波长大于600nm的宽带发射。
图1为不同铕含量下硫化物红色荧光粉的发射光谱。
在不同的铕含量下，发射光谱的形状和发射峰位置几乎没有变化。
但发射强度随着铕含量的增加，先增强后减弱，最强发射时铕含量为0.1%左右。
图2为这些荧光粉的激发光谱。
由图可知，这些荧光粉在350nm下和400nm以上能够被有效激发，且随铕含量的不同，其激发光谱的形状没有明显的区别，但激发强度明显不同。
由此可知，激活剂二价铕的含量对该荧光粉的发光效率有显著的影响，但其含量的多少对激发和发射光谱的位置和形状没有明显的影响。
该系列荧光粉以碱土金属硫化物为基质，不同的碱土金属元素及其含量对荧光粉的激发和发射光谱有不同的影响。
图3为Ca、Sr比不同的情况下在460nm蓝光激发时该荧光粉的发射光谱。
随着钙含量的增加，发射峰朝长波方向移动，且发射明显增强。
图4为Ca、Sr比不同的情况下该荧光粉的激发光谱。
激发光谱与发射光谱有相似的变化趋势：随着钙含量的增加，激发峰朝长波方向移动，且峰值明显增强。
这些改变扩大了该荧光粉的应用范围。
根据不同的芯片和应用的需要，可以选择不同的激发和发射峰的该系列荧光粉。
硫化物系列荧光粉的最大缺点在于：性质不够稳定、光衰大。
主要原因在于：在使用过程中，硫容易析出，二价铕容易被氧化。
为此，在制备过程中，我们进行了添加辅助剂的试验，并在粉体制备后期，进行表面处理试验。
通过辅助剂的添加和表面处理，有效地减缓了粉体的潮解、氧化和硫的析出，荧光粉的稳定性得到了很大的提高。
2 稀土铝酸盐深红色荧光粉
三价铈激活的稀土铝酸盐荧光粉作为吸收蓝光而发射黄光的荧光粉，现已被广泛应用于蓝光激发荧光粉制造的白光LED中。
在三价铈激活的稀土铝酸盐黄色荧光粉研制的基础
上，今年我们进一步研制出了稀土和其它过渡金属元素共激活的稀土铝酸盐深红色荧光粉，为低色温和更高显色性的白光LED的制备，以及色彩鲜艳的彩色LED的制备打下了基础。
图5为不同激活剂含量下该稀土铝酸盐荧光粉的发射光谱。
铝酸盐荧光粉的发射主峰位于680nm以上，而镓酸盐的发射主峰的波长更长，在700nm以上。
在不同的激活剂含量下，发射光谱的形状和发射峰位置几乎没有变化。
但发射强度随着激活剂含量的不同，呈现规律性的变化。
图6为与图5对应的稀土铝酸盐荧光粉的激发光谱。
在不同的激活剂含量下，激发光谱的形状和激发峰位置也几乎没有变化。
但激发强度也随着激活剂含量的不同，呈现规律性的变化。
由图可知，该系列荧光粉可以被400—470nm范围的蓝紫光和560—630nm 范围的橙红光有效激发。
因此，该荧光粉可以用来被两种光源有效激发，一种是蓝光LED 芯片所发的蓝光，另一种是红光LED芯片所发的红光，在上述两种光源的激发下，荧光粉发出深红色的光。
由于LED芯片发光色的不同，以及再配上其它发光色的荧光粉，可以制备出不同发光色、不同用途的LED，如用蓝光LED芯片再配上绿色荧光粉和该深红色荧光粉可以制备出显色性很好的白光LED。
利用橙红光LED来激发该荧光粉还可用于制造一些特殊的监控设备。
3 碱土和过渡金属复合氧化物红色荧光粉
硫化物红色荧光粉稳定性还有待于进一步提高，而稀土铝酸盐红色荧光粉不能被紫光和紫外光有效激发。
为此，我们研制了一种新型的碱土和过渡金属复合氧化物红色荧光粉。
该系列荧光粉能够被紫外、紫光和蓝光有效激发。
该系列荧光粉以三价铕作为激活剂，在激发源的作用下发射出三价铕的特征红色发射。
图7为不同铕含量下碱土和过渡金属复合氧化物红色荧光粉的激发光谱。
这些荧光粉在362nm、382nm、394nm、416nm和464nm 左右均出现较强的激发峰。
而这些波长正好覆盖了紫外、紫光和蓝光LED的发射区，因此该系列荧光粉可用于紫外、紫光和蓝光LED激发的半导体照明器件中。
在不同的铕含量下，荧光粉激发光谱的形状和激发峰的位置几乎没有变化。
但激发峰的强度随着铕含量的不同，呈现规律性的变化。
这些荧光粉在不同的激发波长下都发射出612nm和616nm等三价铕的特征谱线，是很好的红色发射荧光粉。
随铕含量的不同，其发射光谱的形状没有明显的区别，但发射强度有所不同。
由此可知，三价铕激活的碱土和过渡
金属复合氧化物适合紫外、紫光和蓝光激发，是很好的红色荧光粉。
由于是由稳定的三价铕激活、且基质是稳定的氧化物体系，因此该系列荧光粉稳定性很好、光衰很小。
4 结语
随着GaN制备技术的突破，蓝光、紫光和紫外LED的出现和发现，日益引起各国政府、研究机构和跨国公司的重视。
从目前的趋势来看，展离不开荧光粉技术的进步。
红色荧光粉是LED用荧光粉的瓶颈。
本文研制的三种荧光粉将有力地推动红色荧光粉的发展，为更低色温、更高显色性、更高光效发展打下基础。
欢迎有关器件研制和生产单位与我们联合起来，共同推进步。
