间接测量在双燕尾配合中的应用探讨_鲁柱
双燕尾镶配
双燕尾镶配件一授课指导1复习提问A 平面划线的基准有几种形式？（复习）B 对称形体加工时，对称度误差对转位互换有什么影响？（思考）2新课讲解1 ）相关工艺知识A 对称形体工件的划线对于平面对称工件的划线，应形成对称中心平面的两个基准面精加工后进行，划线基准与该两基准面重合，划线尺寸，则按两个对称基准平面间的实际尺寸及对称形体的要求尺寸计算得出。
B 对称度误差对换位互换精度的影响如图说明：当凹凸件都有对称度误差为0.05mm，且在同一方向位置配合达到间隙要求后，得到两侧面平齐，而转位180°作配合，就产生两基准偏位误差，其差值为0.10mm（也就是二倍的误差）正确,易于达到较高精度,故一般应先加工凸件然后锉配凹件。
(以凸件为基准件)2内表面加工时,为便于控制,一般均选择有关外表面作测量基准,因此对外形基准加工必须达到较高的精度要求,才能保证得到规定的锉配精度。
3在作配合修锉时,可通过透光法和涂色显示法来确定其修锉部位和余量,逐步达到正确的配合要求。
4加工任何一个面时,应做到尺寸精度,形位公差,表面粗糙度,去毛刺,倒角一次性到位,全面兼顾。
例如：1.在加工时漏了检测大面对小面的垂直度,锉面的平面度虽然正确但是配合时从一个方向进去而换向则不能,这时如果在修改垂直度,尺寸精度又要超差了。
2.精加工,粗加工分清楚,有时会出现尺寸精度到了而表面粗糙度没有达到,再想改又要超差。
3.同学们最容易忽视的去毛刺,倒角,往往因为一处毛刺没有去,或没有去锐角造成用这个表面来测量时,量具不能紧贴工件,造成测量误差,因此不能忽视每一个细节。
D 角度样板的尺寸测量。
(间按测量法) 燕尾尺寸的测量一般采用的方法有；用万能角度尺保证角度的同时，用芯棒测量保证开口尺寸的大小（也就是间接测量法）现以角度样板为例，计算.式中；M—测量读数值a—斜面的角度值A—斜面与槽口平面交点（边角）至侧面距离C—角度的深度尺寸；B=A—C²ctgaM=B+d/2²Ctag a/2+d/2E 划线钻孔的方法钻孔时工件划线,按钻孔的位置尺寸要求,划出孔位的十字中心,并打上中心冲眼。
钳工双燕尾镶配件加工工艺探讨
1分析零件图纸图1双燕尾镶配件示意图该燕尾镶配件为两块毛坯，在加工时，要求以零件1为基准件配作零件2，配合间隙均要求不超过0.03mm ，零件各位置的配合尺寸如图1所示，且有一定的精度要求和相互位置度要求。
其加工过程较复杂，需要有熟练钳工基本功作为基础。
2加工工艺2.1工艺路线根据对零件图纸的分析，双燕尾镶配件加工的工艺路线如下：检查两块毛坯并修正基准→划线→钻工艺排孔→扩孔→锯削→手工加工零件1→手工配作零件2→镶配检验。
2.2关键工艺首先检查两块毛坯，修锉加工零件1和零件2上作为基准的两个边，要求加工到平、直且相互垂直，然后是划线操作，注意线条要清晰均匀，形位尺寸要准确。
在加工燕尾槽时，要先在燕尾槽的中间位置，钻1个直径为12mm 的工艺孔，然后锯去燕尾槽处多余的金属材料，最后锉削加工。
这种方法锉削工作量钳工双燕尾镶配件加工工艺探讨李海东，杨林林（江苏大学，江苏镇江212000）摘要：双燕尾镶配件的加工是钳工技术等级实践考核中经常出现的考题之一，以综合考核钳工的手工加工技能为主，在加工过程中用到了钳工的划线、钻孔、扩孔、锯割、锉削、修配、测量等基本操作，是一个难度较大的操作件。
通过合理的工艺安排，可以轻松做好双燕尾镶配件。
关键词：钳工；双燕尾镶配件；加工工艺图2零件2和零件1排孔坐标尺寸示意图Agricultural Equipment &TechnologyVol.45№.2Apr .2019第45卷第2期2019年4月农业装备技术T 21拆销子，T 22拆锁止螺母，T 23拆叶轮，如图9(b)所示。
2.3轴流泵拆卸Petri 网模型根据以上分析，建立Perti 网模型如图10所示。
其中T 01、T 02为空操作，T 6~T 14、T 16~T 20为顺序执行操作，为使图形简洁，用省略符号代替了中间环节。
图中状态库所P 30为从泵站拆除主轴之后的状态，而主轴的德轴承、下端盖、密封圈、下导轴承、导轮等依然连接在主轴上，有可能需要对这些零件进行维修更换，则可另建分支，作为一个分解任务。
双燕尾锉配
灵宝市高级技工学校钳工实习教案▲授课题目:双燕尾锉配▲授课目的:1.掌握双燕尾锉配的有关知识；2.进一步掌握对称度的控制方法；3.进一步掌握配合误差的修整方法。
▲重点和难点:1.双燕尾对称度的保证方法；2.双燕尾配合误差的修整方法。
▲课前准备：Φ10圆柱测量棒每人两个、0-25mm、25-50mm、50-75mm千分尺，0-125mm 游标卡尺、刀口直角尺、万能角度尺，每组一套、游标高度尺每班两把。
材料：单燕尾锉配（已加工好）用料。
▲组织教学与教法：1.点名2.检查工作服▲复习提问:1. 凸凹锉配中，凸件对称度的保证方法？2. 单燕尾角的测量方法?▲教学内容、方法、和过程：一．“燕尾”名称的由来及燕尾在生产中的应用：由来：60度尖角形似“燕尾”；应用：由于燕尾配合导向性较好，单双燕尾配合经常出现在机械中导轨面上，如机床的尾座与床身结合面经常出现双燕尾配合，再如牛头刨床床身与动力臂的单边就是单燕尾配合。
二．课题图：三．加工步骤：1.加工甲件具体步骤:①在已有外形尺寸上精修两个加工基准，保证自身精度；②按照尺寸划出加工界线(斜线需用钢板尺连接）;③去除燕尾一侧余料至尺寸要求;④再去另一侧余料至尺寸要求;⑤复检.2.加工乙件①精修两个加工基准，保证自身精度;②按照尺寸划出加工界线(斜线需用钢板尺连接);③掏料;④粗锉至加工界限；(先加工底平面,再加工斜面)⑤在合理测量的基础上,加工各面达到精度要求;(加入圆柱测量棒,通过控制边角尺寸间接保证对称度直至满足加工要求)3.试配及试配过程中有关问题①甲乙件复检后以甲件为基准进行试配;②试配过程中常见问题的解决方案:⑴两件角度不等;⑵两件肩不等高;⑶集中点问题;四．注意事项：1.清角槽的处理；（要点：均匀、对称、深浅适当.）2. 加工60°斜面时要修磨锉刀，以便加工。
3.甲乙两件锉削面需与大面垂直，否则易产生扭曲变形和换位误差；4.应根据工件实际尺寸计算相关测量尺寸；5.安全文明生产；（常规纪律及钻孔时安全问题）▲总结巩固新课：小结：新的测量方法的巩固，及对称度的保证。
燕尾导轨平行度直观测量法
材料 为基础 和先 导。 陶瓷 材料 （ 主要 成 分 是 ＺＯ， 做 防锈 包装处 理 。由于 新技术 的不 断 出现 ，在 陶瓷 ｒ ） 作 为一 种新 型工程 材料 ，已经被 应用 于机 械 、微电 量块 的加工工 艺中应 用 了激光 刻字 技术 。陶瓷 材料 子 、汽 车等各 个领 域 。这种 陶瓷 是氧化 锆 粉末 经过 非常适 合 这种方 法 ，只需 一道工 序 不仅 能完成 传统 先进 的设 备 和 ＿艺 ，采 用 高温 高压 烧结 而成 。 陶 方法 要用 几道 工序才 能 完成 的工作 量 ，而且 又省 略 ＝ 『 二 瓷材料 的性 能 与 Ｇ ｒ５钢 制量 块 的 性 能 技 术 指 标 了防锈包 装工 序 。这 样 既大 大减化 了工 艺 ，又提高 Ｃｌ 检测 对 比表 明 ，陶 瓷 材 料 具有 诸 多 优 点 ，如 强 度 了生 产效 率 ，同时 降低 了各 种损耗 。 高 、耐高 温 、热嘭 胀系 数小 、耐 磨损 、不受电磁 干 陶瓷 量块 加工 工艺 为 ：由烧结 而成 的 陶瓷毛坯 扰 、不 生锈 、耐 酸碱腐 蚀 、硬度 高 、不易 变形 、尺 经过 粗 加工磨 削工 艺逐 步消 除 内应 力 ，然 后 精磨 陶 寸稳 定 、寿命 高 等。而 我们 正好 多年来 一 直在 寻找 瓷量 块 ，采用 树脂 砂轮 进行加 工 （ 于保 证 尺寸精 易
维普资讯
・
■・

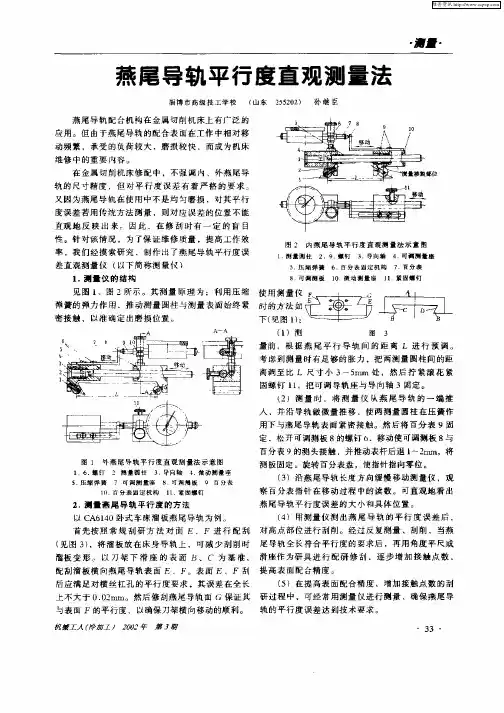

燕 尾 导 轨 平 行 度 直 观 测 量 法
淄博市高级技工学校 （ 山东 ２ ５ ０ ） 孙 继 臣 ５２ ２
燕 尾 导轨配 台机 构在 金属 切 削机床上 有 广泛 的 应 用 。但 由 于燕 尾 导轨 的配合 表 面在工作 中相对 移
机械 Ｉ凡（ 冷粕Ｉ ｝ ２ ０ ０ ２年 幕 ３期
双燕尾
双燕尾配合【训练任务】1、掌握角度锉配和误差的检查方法。
2、掌握具有对称度要求工件的划线加工及测量方法；进一步提高锉削和锯削的技能操作。
3、了解燕尾的制作方法。
4、有关间接测量及计算的方法。
5、掌握角度锉配和误差的检查方法。
6、掌握具有对称度要求工件的划线加工及测量方法；进一步提高锉削和锯削的技能操作。
7、了解燕尾的制作方法【知识要点】1、画线工具、游标卡尺、钻床的使用方法2、工艺过程的编制【训练要点】一、图纸的熟悉及分析（如图2-2所示）燕尾镶配件是具有对称性，基轴制的明配件，其配合面之间具有关联性，应该一次性完成配合精度。
它与上一次完成的工件角度样板只有单独一个角度配合，而这次燕尾镶配件的难度在原先的基础上提高了，就是工件变了双角度配合且有对称性。
图3-13二、工艺分析1、对称度的控制，应以外形基准面作测量基准，先加工一边，再加工另一边（特别注意强调），一步一步达到图纸要求的精度。
2、角度斜面尺寸控制，应借用辅助工具测量棒间接测量，得相关的计算方法。
用测量棒间接测量，用相关的计算方法：图3-14注：先做好底边达到精度要求，再采用间接测量来达到尺寸要求，必须正确换算和测量。
有关直角三角形的计算：sin30°=1/2sin45°=2/2sin60°=3/2cos30°=3/2cos45°=2/2cos60°=1/2tan30°=3/3tan45°=1tan60°=3= 1.732cot30°=32-cot45°=1cot60°=3/3图3-15 工具量具清单：三、加工步骤1、毛坯测量1）用钢直尺检查外形尺寸是否有足够的加工余量；2）检查外形精度误差是否过大。
2、外形整理：（如图3-1）1）整边（平行度、垂直度、平面度）都附合图纸尺寸要求2）形状精度是配合精度的基础。
3、划线：按图样划线要找出外形基准的中心（对称面）线，以外形边作基准进行上下调整找出燕尾线两边画线。
双燕尾锉配
一、组织教学
1.清点人数，作好记录。
2.检查防护用具穿戴情况。
3.强调安全文明生产。
4.强调实习纪律，环境卫生。
二、课程讲解
1）自制60°角样板
2）检查来料尺寸，按图样要求画出燕尾凹凸件加工线。钻4-￠3mm工艺孔，燕尾凹槽用￠11mm钻头钻孔，在锯削分割凹凸件。
3）加工燕尾凸件
按划线锯削材料，留有加工余量0.8—1.2mm
锉削燕尾槽的一角，完成60°及24±0.04mm尺寸达到表面粗糙度3.2mm的要求
按划线锯削另一侧60°角，留有加工余量0.8-1.2mm
锉削另一侧60°角完成60°±4′及尺寸24±0.04mm尺寸。
锉削加工顶面达到42±0.04mm外形尺寸
4）加工燕尾凹件
锯去燕尾凹槽余料，各面留有加工余量0.8-1.2mm

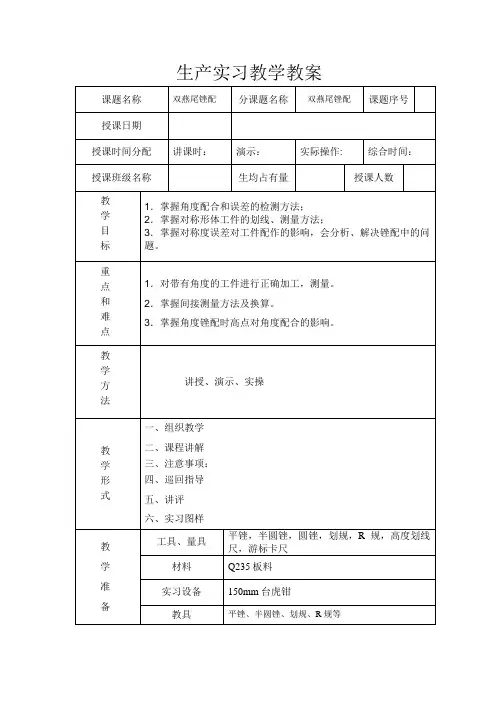

生产实习教学教案
