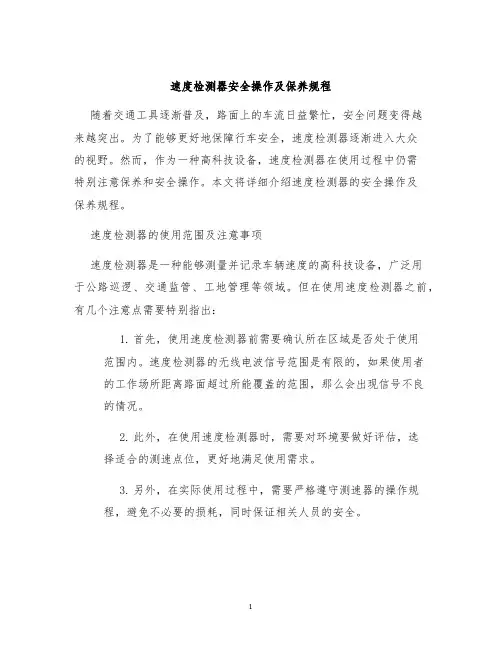

速度检测器安全操作及保养规程
速度检测器安全操作及保养规程随着交通工具逐渐普及，路面上的车流日益繁忙，安全问题变得越来越突出。
为了能够更好地保障行车安全，速度检测器逐渐进入大众的视野。
然而，作为一种高科技设备，速度检测器在使用过程中仍需特别注意保养和安全操作。
本文将详细介绍速度检测器的安全操作及保养规程。
速度检测器的使用范围及注意事项速度检测器是一种能够测量并记录车辆速度的高科技设备，广泛用于公路巡逻、交通监管、工地管理等领域。
但在使用速度检测器之前，有几个注意点需要特别指出：1.首先，使用速度检测器前需要确认所在区域是否处于使用范围内。
速度检测器的无线电波信号范围是有限的，如果使用者的工作场所距离路面超过所能覆盖的范围，那么会出现信号不良的情况。
2.此外，在使用速度检测器时，需要对环境要做好评估，选择适合的测速点位，更好地满足使用需求。
3.另外，在实际使用过程中，需要严格遵守测速器的操作规程，避免不必要的损耗，同时保证相关人员的安全。
速度检测器的保养规程速度检测器是一种高科技产品，使用人员在维护和养护过程中一定要按照正确的规程进行。
下面是关于速度检测器的保养规程：1. 保持清洁使用速度检测器的道路通常是比较嘈杂和灰尘较多的道路，这样就需要在使用前后对设备进行检查和清洁。
使用者要定期清洁检测器的表面，并且用干燥的抹布擦拭器表保持干燥，避免浸泡和潮湿等情况。
2. 定期充电如果长时间未用或使用次数较少，建议对电池进行适量充电以进行维护和养护。
3. 适当贮存如果长时间不使用，要注意将监测器放在通风的环境中。
同时，对于蓄电池更应格外的注意保养，以免蓄电池老化而损坏设备。
4. 避免碰撞在使用过程中，要精心保管设备。
避免器件因摔打而出现磨损和损坏，影响使用效果，或者需要不必要的费用进行维修。
5. 注意固定使用时应该确保设备固定稳妥，防止设备在使用时出现摇晃等情况，还应细心观察设备的工作情况，及时发现和处理任何可能导致质量问题的情况。
安全操作规程遵守正确的操作规程，能够更好地延长器件使用寿命，并且减少小型车辆的伤害。
JB型波速测试仪使用说明书
目录一.概述二.主要技术指标三.结构与原理四.使用方法五.仪器的成套性JB型波速测试仪一、概述JB型波速测试仪是用来测试场地地基土壤剪切波速度和纵波速度的仪器，它适用于单孔，亦可用于跨孔法。
本仪器系统包括：JBT型(包括1型及2型)井下测量探头1套，JBCl型触发传感器1台，2004型波速放大器1台。
本仪器具有性能稳定、操作方便、相对相位误差小、分辨率高的特点。
本仪器可与磁带记录器或数据采集器直接配接。
二、主要技术指标1．JBT型井下测量探头按探测孔径分为JBT-1型及JBT-2型两种，其主要技术指标为：测量方向：x、y、z三分向通频带(-3dB) ：28～200Hz相对相位差：≤3°灵敏度：28(或60)V²s／m最大测量深度：50m(可根据用户要求增加测量深度)可测孔径：JBT-1型为Φ90m～Φ127mm；JBT-2型为Φ60～Φ90mm 尺寸：JBT-1型为Φ88³440mm；JBT-2型为Φ58³280mm重量：JBT-1型为12kg；JBT-2为5kg2．JBC1型触发传感器主要技术指标：测量方向：水平、垂直两用通频带(-3dB)：28～200Hz相对相位差：≤3°灵敏度：28V²s／m导线长度：15m尺寸：Φ32³50mm重量：0.15kg3．2004型放大器主要技术指标：通道数： 4放大倍数：1通道0.1～1000倍；2、3、4通道l～10000倍输入噪声：≤1μV(电池供电)；≤10μV (交流电)通频带(-3dB)：0.5～200Hz相对相位差：≤1°输入阻抗(kΩ)：1000输出负载电阻(kΩ) ：≥1电源：220V AC或±12VDC尺 寸 ： 205³80³200mm 重 量 ： 2kg使 用 环 境 ： -10℃～+50℃ 湿度≤80% 4．整机主要技术指标通 频 带(-3dB )： 30～200Hz 相对相位差 ： ≤3°分 辨 率 ： 4³10-8m ／s三、结构与原理图1所示为JBT 型三分向测量探头的结构示意图，它由信号电缆1、输气管2、提升绳3、测量绳4、吊环5、上锁紧螺帽6、上端盖7、胶囊8、下端盖9和下锁紧螺栓10组成。
速度检测仪安装使用说明书(新排版)
速度检测仪安装使用说明书概述：本产品适用于检测带式输送机在运行中出现的胶带与主动滚筒之间的打滑，防止打滑所造成的恶性事故，本产品还适用于超速检测。
技术参数：1、工作电源：AC220V ±10%/50HZ/5W2、继电器触点容量：一组常开、常闭转换AC220V 3A （阻性负载）3、继电器触点寿命：10万次4、速度报警值、转速功能参数设定掉电不丢失5、所测带速达到设定值，继电器吸合6、胶带机运行前必须加启动延时，待胶带机运行正常后在投入使用7、检测仪工作时：上排数码管显示转速测量值 检测头安装示意图 下排数码管显示转速报警值主要结构：本产品由控制箱和检测头两大件组成工作原理：本产品在工作中是传感头将所检测的带速变成脉冲信号送入控制箱内，计数电路在单位时间内计数，然后同设定转数值相比较做出大于或小于的判断，如果胶带运行速度大于设定转数值，则使控制继电器吸合（表内红灯亮），此时胶带机运行速度正常。
如果胶带运行速度小于所设定转速值，则继电器释放。
此时胶带机低速打滑。
安装：本产品控制箱应安装在胶带机机架上或检测头较近的墙壁上（不能大于100米），传感头安装在胶带机下皮带上面且皮带运行比较平稳处。
传感头安装方式：将传感头焊装在胶带机托辊支架横梁下面。
接线：本产品控制箱内有面板接线图，接箱内接线端子，从左至右1-8排列。
将传感头盖打开，用三芯电缆接端子号1、2、3，接在箱内端子1、2、3位置上，端子4、5为常开输出，5、6为常闭输出，7、8为本机供电电源AC220V （接线必须按要求接线，接线完毕请将传感头盖上螺钉拧紧，以加强产品密闭性）。
设定转速报警值方法： 按 后，输入密码0001，按 确定，用 和▲设定报警值，按 确定投入使用转速报警值设定：转速设定值不能大于胶带运行标准值，否则检测无效。
例如：胶带正常运行速度2.50米/秒，设定下滑率为20%，这时设定值应设定在2.00当胶带运行低于2.00米/秒时,则继电器有一输出。
SDJS双金属标使用说明书
word格式支持编辑，如有帮助欢迎下载支持。
昆明畅唯银河科技有限公司S D J S双金属标使用说明书1 简述........................................................................................................ 错误!未定义书签。
2 特性........................................................................................................ 错误!未定义书签。
3 技术指标................................................................................................ 错误!未定义书签。
4 验收与保管 ............................................................................................ 错误!未定义书签。
5 检验及安装埋设 .................................................................................... 错误!未定义书签。
6 测读方法................................................................................................ 错误!未定义书签。
7 结果计算................................................................................................ 错误!未定义书签。

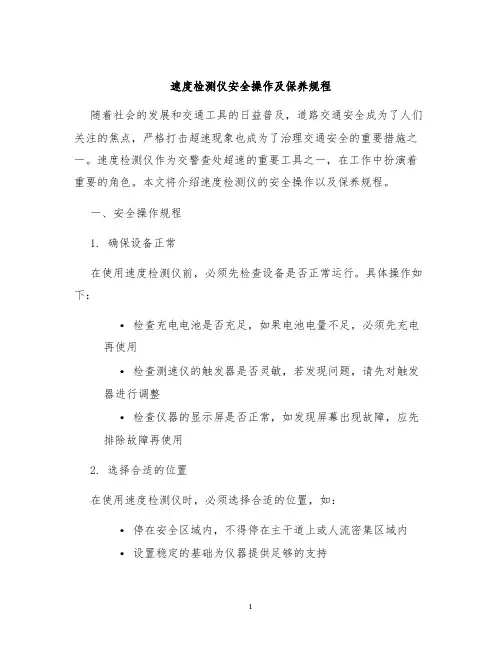

速度检测仪安全操作及保养规程
速度检测仪安全操作及保养规程随着社会的发展和交通工具的日益普及，道路交通安全成为了人们关注的焦点，严格打击超速现象也成为了治理交通安全的重要措施之一。
速度检测仪作为交警查处超速的重要工具之一，在工作中扮演着重要的角色。
本文将介绍速度检测仪的安全操作以及保养规程。
一、安全操作规程1. 确保设备正常在使用速度检测仪前，必须先检查设备是否正常运行。
具体操作如下：•检查充电电池是否充足，如果电池电量不足，必须先充电再使用•检查测速仪的触发器是否灵敏，若发现问题，请先对触发器进行调整•检查仪器的显示屏是否正常，如发现屏幕出现故障，应先排除故障再使用2. 选择合适的位置在使用速度检测仪时，必须选择合适的位置，如：•停在安全区域内，不得停在主干道上或人流密集区域内•设置稳定的基础为仪器提供足够的支持•与车辆保持一定的距离，在保证个人安全的前提下，确保设备使用的准确性3. 进行标准化操作一定要按照标准化操作程序进行检测。
注意事项如下：•操作前，必须阅读并熟悉使用速度检测仪的使用手册•操作前，必须保证测速仪触发器灵敏度是根据指南进行调整的•操作中，如有疑问或遇到问题，请及时与相关人员沟通4. 安全操作在进行测速时，必须进行安全操作：•驾驶员必须按照规定行驶•测速员必须将测速仪放置于稳定位置•在测速时必须保证测速仪的视线没有遮挡，尽可能的避免光线或其他影响测速精度的干扰•在进行车辆追逐时，要注意安全，不要过度追击二、保养规程为保持速度检测仪的使用性能，我们需要定期进行保养。
下面是保养规程：1. 定期清洁速度检测仪在使用过程中，因为环境和天气的影响，可能会存在污渍和灰尘等脏物，定期清洁是保持仪器使用性能的必要条件。
清洁时需要注意以下事项：•清洁时请注意防水，一定要确认仪器关闭•清洁时请使用干燥而柔软的布或专门的清洁剂，避免使用不当的清洁液体•清洁时请尽量避免清洗仪器中的触摸屏，如果必须清洗，请注意防水2. 定期校准为了保证速度检测仪的测值准确性，我们需要对仪器进行定期校准，校准周期一般为一年。
微机测速仪使用说明书
大连美天三有电子仪表有限公司Dalian Metern SANYOU Electronic Instrument Co.,Ltd.一、 简介微机测速仪 (V 2.0)Micro TachometerUser’s Manual使用说明书 CSY & MCSMETERN 公司生产的多功能微机测速仪，内置单片机，采用数字中控仪表集成总汇技术结构，是测定转速的智能型仪表。
配用低阻抗高灵敏度非接触磁电式传感器。
该仪表集信号检测、数据处理、数字显示，报警指示，报警控制和变送输出等为一体，广泛用于现场指示，闭环控制、报警控制等场所,应用于电力、冶金、化工、钢铁等行业， 专业配套偶合器、鼓风机等设备。
该系列仪表使用简便、性能稳定、抗干扰能力强，满足UL 标准，工作可靠,是工业生产和实验室各类旋转轴转速测量的专业仪表。
二、主要技术参数1.测量范围： 0～9999 r/min ，0～49999 r/min2.测量精度： 绝对精度2r/min3.变送输出： 4～20mA (或1～5V )4.传感器和测速仪距离：小于200米5.传送距离：小于500米6.供电电源：～220V±10%, 50～60Hz ；功耗：小于6W7.带载能力：小于500欧姆8.使用环境：温度：0～45℃,相对湿度:≤85%9.通信方式：RS-48510.配备XS12JK(XG)磁电式传感器使用11.ZYCMT 系列带有反转监控保护装置（请查阅ZYCMT 系列转速控制仪表说明书）三、 仪表的外形和开口尺寸A ：外形尺寸:160×80×160（宽×高×长）金属壳B ：外形尺寸:160×80×100（宽×高×长）塑壳四、仪表的安装与使用1、磁电传感器的安装磁电式传感器不需要外供电源，频率响应高，性能稳定。
此示意图不代表反转监测的使用（齿盘等分数可以任意设定）。
速度测试仪的按键详解
速度测试仪的按键详解速度测试仪是一种常用的测试设备，可用于测试各种类型的数据传输速度，包括网络、存储和硬盘等。
速度测试仪通常具有多个按键，本文将详细介绍速度测试仪的按键功能和用途。
1. 开关按键速度测试仪通常配有一个开关按键，用于打开和关闭设备。
在打开设备之前，确保已插入适当的电源线和数据传输线，并将设备连接到需要测试的计算机或服务器。
2. 测试按键测试按键是速度测试仪的核心功能之一，用于启动测试过程。
在按下测试按键之前，确保已正确设置测试参数和选项，如测试的数据包大小、传输协议和测试时间等。
3. 重置按键在某些情况下，测试过程出现问题，可能需要重置测试仪的传输设置和选项。
在这种情况下，可以使用重置按键将测试仪恢复到出厂默认设置。
4. 聚焦按键一些速度测试仪配有聚焦按键，用于在测试过程中对特定传输设备进行定位和跟踪。
聚焦按键的功能不同，具体取决于测试仪的设计和应用。
5. 显示屏幕大多数速度测试仪都配备了显示屏幕，用于显示测试结果和实时数据。
屏幕通常提供有关测试过程和结果的信息，包括传输速度、延迟、数据包损失和数据包数量等。
6. 数据存储按键通过数据存储按键，可以将测试结果和统计信息保存在设备存储器中，以供后续参考和比较。
一些测试仪还具有存储器卡或固态硬盘等可移动存储设备，可用于将测试数据存储到外部设备中。
7. 设置按键设置按键通常用于更改测试仪的传输设置和选项。
具体的设置取决于测试仪的设计和技术规格。
8. 报告按键报告按键可用于导出测试结果和统计信息，以供后续分析和报告。
在按下报告按键之前，确保实际数据已经储存，并且测试数据已被整理和归档。
9. 退出按键退出按键用于退出测试过程并关闭测试仪。
在退出测试之前，确保测试结果已保存并储存于适当的位置。
结语在对速度测试仪的按键功能进行详细介绍后，我们可以有效地利用测试仪来进行各种类型的测试和应用。
了解测试仪的各个按键的用途和功能，可以在测试过程中提升效率，为测试工作带来更多的便利和灵活性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SDJ-B型速度检测仪使用说明
沈阳泰华电力设备制造有限公司
地址：沈阳市沈河区天后宫路24号电话：（024）88573693 传真：（024）88573617
欢迎使用本公司生产的SDJ-B型速度检测仪
在使用前请仔细阅读使用说明
•产品概述
本产品适用于矿山、冶金、电力、码头等场所,对带式输送机或旋转设备的带速或转速时实检测。
本产品采用微型单片计算机技术，开关电源供电，使产品在使用性能、抗干扰及电源电压适应等方面有了很大的提高。
产品综合了多种速度检测器的功能，在使用性能上相当完善。
工作参数通过键盘设置，使用方便，参数永久保存，不怕掉电。
传感头与控制箱之间采用二线恒流传输，且不分正、负，使用与维修十分便，是自动化控制系统中理想的检测设备。
·性能说明
本产品具有二种工作方式
a．检测输送带的带速
b．检测输送带从动滚筒的转速或旋转设备的转速
检测仪内有四只继电器,做为控制信号输出。
k1~k4继电器的工作状态受传感头实测数值同予置数值比较结果的控制,当实测数值大于或等于予置数值时, 继电器为设定的状态(“1”为吸合、“0”为释放),小于时开始延时（如果设定了转换延时时间）时间到后转换为设定的相反状态。
如果设置了起动延时时间,在起动时k2~k4将保持为设定状态, 延时时间到已后进入检测状态。
通常情况下K1做为速度信号输出（联锁起动时用）
K2~K4做为打滑的报警输出
·键盘及显示
·六位LED 数码显示
·五只LED 指示灯
·提示符含义
P 监控状态,在此状态下可以设置工作参数
PC 设定工作方式,借助↑、↓键选定工作方式,确定后按ENT 键 默认状态为a 工作方式
H1 K1继电器的工作参数(带速或转速) H2 K2继电器的工作参数(带速或转速) H3 K3继电器的工作参数(带速或转速) H4 K4继电器的工作参数(带速或转速)
d1 设定4~20mA 电流输出时20mA 输出时所对应的带速或转速 不设定时系统自动设定为带速2.500m/s 或转速2500rpm L 起动延时时间
L1 K1继电器工作状态转换延时时间 L2 K2继电器工作状态转换延时时间 L3 K3继电器工作状态转换延时时间 L4 K4继电器工作状态转换延时时间
转换延时时间是指实测数值小于设定数值时继电器的工作状态转换
时间
][ 继电器状态 “1”为吸合、 “0”为释放四只LED 分别对应K1~K4继电器。
默认状态为1、0、0、0 。
（推荐使用）
F5 设定键盘密码
P- 运行等待(被检测设备未工作)
P1 传感头的实测数值
E 操作错误
·使用
您可根据具体要求，选择工作方式，设定相应的工作参数，必须先设定工作方式，后设定工作参数，每一个参数设定后请按ENT键，系统转到下一个参数的设定或转回监控状态。
所有参数设定好后按RUN键进入检测状态。
由于检测仪的键盘是开放的，为防止无关人员误操作，键盘设有密码锁，您可根据现场使用情况设定。
·加键盘锁的方法
在监控状态下，按F5键，输入密码，密码的位数不能超过四位，无误后按ENT键。
这样在按过RUN键后，键盘除F5键外全部加锁。
·打开键盘锁的方法
在运行等待状态下，按F5键，输入密码后再按F5键，返回监控状态，可以检查或修改工作参数。
解锁操作必须在8秒内完成，如果超过8秒系统自动解除此次操作。
·键盘锁的解除
在运行等待状态下，把键盘锁打开，在监控状态下，按F5键，按C键清除，再按ENT键，这样就可以解除键盘锁。
如果不加键盘锁，在运行等待状态下按F5键既可返回监控状态。
·附加功能（在定购时请注明）
本检测仪可对检测的带速或转速以4~20mA电流的型式输出。
·d1值的设定
为保证4~20mA电流输出时所对应的带速或转速的分辩率，满度输出时所对应的带速或转速值必须设定，您可以根据实际情况设定相应的数值，确认后按ENT键。
·接线
在检测仪的接线盒内有24位接线端（序号由左至右为1~24）
1、2 传感头
3、4 空
5、6 4~20mA电流输出。
5为–、6为+
7、8 K1继电器常开（1K）
9、10 K1继电器常闭（1B）
11、12 K2继电器常开（2K）
13、14 K2继电器常闭（2B）
15、16 K3继电器常开（3K）
17、18 K3继电器常闭（3B）
19、20 K4继电器常开（4K）
21、22 K4继电器常闭（4B）
23、24 工作电源AC220V 50Hz
•技术参数
海拔高度：低于2000米
工作环境温度： 0~60℃（相对湿度不大于95% 25℃时）低温要求时请与厂
家联系
工作电压：AC220V 50HZ ±30%（使用其它电源定货时注明）
功耗：小于5VA
检测范围：带速 0.125~9.999m/s
转速15~2000rpm
延时时间： 0~9999s
输出开关量数：四组常开四组常闭
触电容量： AC220 50HZ 5A
传感头传输距离：不小于1000m
防护等级：传感头IP65
控制箱IP65
•安装示意见附图
注：4~20mA电流输出功能模块是选配件，如需要请在订货时注明。
SDJ-B 型速度传感头安装示意图(测带速)
SDJ-B 型速度传感头安装尺寸(测转速)
SDJ-B型速度检测仪控制箱。
