加热炉温控器的原理
加热温度控制器的工作原理
加热温度控制器的工作原理
嘿，朋友们！今天咱来唠唠加热温度控制器的工作原理。
这玩意儿啊，就好比是家里的大管家，专门管着温度这档子事儿呢！
你想想看，咱平时做饭的时候，火大了不行，火小了也不行，得恰到好处才能做出美味佳肴。
这加热温度控制器就像是个超级聪明的火候调节大师。
它其实就是通过一些特别的手段来感知温度的变化。
就好像咱人能感觉到冷了加衣服，热了脱衣服一样，它能灵敏地察觉到温度的高低。
这里面一般会有个温度传感器，这玩意儿就像是它的眼睛，时刻盯着温度呢！一旦温度有了变化，它马上就能知道。
然后呢，它会根据设定好的要求来做出反应。
比如说，咱设定了要保持一个特定的温度，当温度低了，它就会发出信号让加热装置加大马力干活，让温度升上去；要是温度高了呢，它就赶紧让加热装置歇歇，别那么卖命啦！
这多神奇啊！就好像它能指挥一场温度的音乐会一样，让一切都那么和谐有序。
你说要是没有它，那得多麻烦呀！咱做饭可能会一会儿糊了，一会儿又没熟；一些需要精确温度控制的工业生产，那不得乱套啦！
它就像一个默默守护的小精灵，虽然咱平时可能不太注意它，但它却一直在那儿认真工作着呢！
咱再打个比方，它就像是球队里的教练，根据场上的情况随时调整战术，让球队能发挥出最好的水平。
加热温度控制器也是这样，精准地控制着温度，让一切都在掌控之中。
你看，生活中好多东西都离不开它呢！家里的空调、热水器，工厂里的各种设备，都有它的功劳。
所以啊，可别小看了这个小小的加热温度控制器，它可是有着大本事呢！它让我们的生活更加方便、舒适，也让各种生产活动更加高效、精确。
它真的是太重要啦！咱得好好珍惜它，让它好好为我们服务呀！。
温控器的工作原理与接线方法陶瓷
温控器的工作原理与接线方法陶瓷
温控器是一种用于控制温度的装置，它可以根据设定的温度范围来调节加热设备的工作状态，以达到保持室内或设备内部的温度稳定的目的。
温控器的工作原理主要包括以下几个方面：
1. 温感元件：温控器中常用的温感元件包括热电偶、热敏电阻等，它们能够感知到环境的温度。
2. 比较器：温控器中的比较器将温感元件感知到的温度与设定的目标温度进行比较，并输出相应的电压信号。
3. 控制电路：比较器输出的电压信号经过控制电路处理后，即可控制加热设备的工作状态，如开关加热设备的电源等。
温控器的接线方法一般根据具体的型号和功能有所差异，下面是一种基本的接线方法示例：
1. 将温感元件（如热电偶）的一个端子连接到温控器的温度输入端子（通常是标有"T"的接线柱），并将其它端子连接到温度补偿电阻。
2. 将温度补偿电阻的一个端子连接到温控器的温度输入端子，将另一个端子连接到控制电路中的相应接线点。
3. 将控制电路的输出端子连接到加热设备的电源输入端子，以实现控制加热设备的工作状态。
需要注意的是，在接线过程中要仔细阅读温控器的说明书，了解具体的接线方法
和注意事项，以确保接线正确并保证温控器的正常工作。
此外，在接线过程中要注意电压和电流的合适范围，以防止电路过载或损坏。
温控器原理
温控器原理温控器，又称温度控制器，是一种设备，用于控制和稳定温度。
它通过感测温度，控制电动机，运转发电机或燃气炉，以维持设定的温度。
可以安装在家庭中的空调系统，各种机械设备，工业生产线，食品加工，建筑物等场合。
温控器的工作原理很简单，有三大部分：1.传感器：温控器通过传感器感测温度，并将温度信号发送给控制器。
2.控制器：控制器接收传感器传来的信号，根据程序比较实际温度和设定温度的大小，从而确定是否需要调整温度，发出调整温度的指令。
3.执行器：控制器发出的调整温度的指令，由执行器去执行，执行器可以是电动机、发电机或燃气炉等。
温控器的控制系统一般由温度传感器、控制器和执行器组成，即组成：输入子系统负责检测温度；控制子系统负责收集温度信息处理；输出子系统负责维持温度。
输入、控制和输出三个子系统连接在一起，即完成了一个温控器的控制系统。
温控器的设计及控制也有不同的模式，它们分别是：恒定温度控制、恒速温度控制、定时/定值温控，以及PID控制。
恒定温度控制：恒定温度控制就是将温度保持在一个恒定的值，不随外界环境改变而改变。
恒速温度控制：恒速温度控制是指系统中的温度在一定的限度内，保持温度变化率恒定。
定时/定值温控：定时/定值温控是指在一定的时间段内，温度的调节范围。
PID控制：PID控制也称“比例积分微分控制”，是一种现代控制技术，它借助特定的“比例积分微分”算法，较好地完成活动中的定位任务，使系统达到指定的输出要求，而且在输出过程中还可以进行动态调节。
总的来说，温控器的工作原理十分简单，主要由输入子系统、控制子系统和输出子系统组成，并以不同的控制方式恒定温度，恒速温度，定时/定值温度，PID控制等来完成温度控制。
此外，温控器的设计也要考虑想控制的温控系统的运行状况，以防止不必要的损失，并为系统提供必要的控制，从而使温度控制系统尽可能发挥最佳性能。
加热炉温控器讲义的原理
假使设置温度高于系统的温度，球1打开，球2关闭，输出 压力为零。
随着系统温度的升高，不锈钢管推动膜片装配件关闭球1， 打开球2，引起输出压力增加。
假使温度控制器的设置温度高于系统的温度，球 2关闭，球1打开，在球2处输出压力(黄色)被送到某个 导向器。随着系统温度的升高，不锈钢管的长度应随 之增加，推动控制器的膜片首先关闭球1，打开球2， 输出压力降低。随着系统温度的降低，动作过程与上 述相反，输出压力增加。
第二课：温控器的工作原理
第三课：加热炉点火示意图
The end
观感 看谢
加热炉温控器的原理
培训大纲
第一课：火焰探测器的工作原理 第二课：温度控制器的工作原理 第三课：绘制加热炉点火示意图 第四课：加热炉启停操作 第五课：加热炉常见故障及排除
第一课：火焰探测器的工作原理
随着火焰探测器温度的升高，导向输出压力增加，只要系 统的温度高于设置温度，将一直有输出压力，如果母火灭，输 出压力下降或降为零。温度范围：-34℃-1149℃；供给压力为530Psi。
烟道的流通能力，烟气无法正常对流，部分烟气将改变流动方向从风 门处向外流动引起回火） 2、水域温度提不起来：
A烟道管内壁粘附的硫化物炭黑多，烟气排不出去 B水套炉内结有水垢 C负荷太大 D天然气燃烧不充分 E设置温度太低 3、加热炉点不起来： A火嘴堵 B进气压力太低 C风门调节不当、烟道堵 4、异常熄火：火焰探测器故障11 1097 Nhomakorabea6
P
加热炉温度串级控制系统说明书

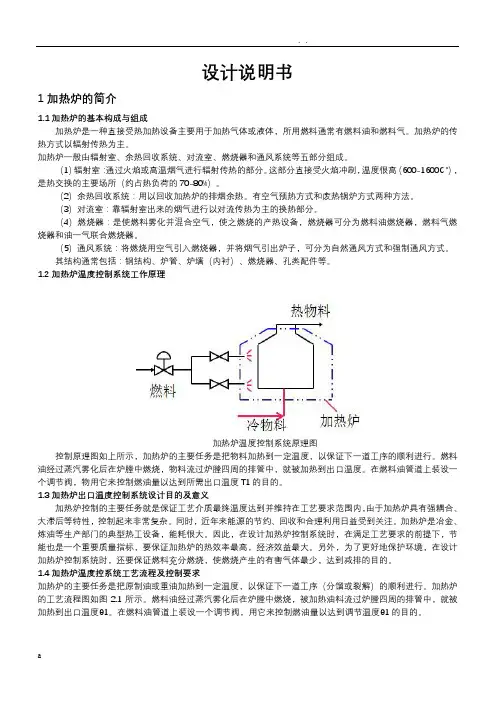

设计说明书1加热炉的简介1.1加热炉的基本构成与组成加热炉是一种直接受热加热设备主要用于加热气体或液体，所用燃料通常有燃料油和燃料气。
加热炉的传热方式以辐射传热为主。
加热炉一般由辐射室、余热回收系统、对流室、燃烧器和通风系统等五部分组成。
（1）辐射室：通过火焰或高温烟气进行辐射传热的部分。
这部分直接受火焰冲刷，温度很高（600-1600℃），是热交换的主要场所（约占热负荷的70-80%）。
（2）余热回收系统：用以回收加热炉的排烟余热。
有空气预热方式和废热锅炉方式两种方法。
（3）对流室：靠辐射室出来的烟气进行以对流传热为主的换热部分。
（4）燃烧器：是使燃料雾化并混合空气，使之燃烧的产热设备，燃烧器可分为燃料油燃烧器，燃料气燃烧器和油一气联合燃烧器。
（5）通风系统：将燃烧用空气引入燃烧器，并将烟气引出炉子，可分为自然通风方式和强制通风方式。
其结构通常包括：钢结构、炉管、炉墙（内衬）、燃烧器、孔类配件等。
1.2加热炉温度控制系统工作原理加热炉温度控制系统原理图控制原理图如上所示，加热炉的主要任务是把物料加热到一定温度，以保证下一道工序的顺利进行。
燃料油经过蒸汽雾化后在炉膛中燃烧，物料流过炉膛四周的排管中，就被加热到出口温度。
在燃料油管道上装设一个调节阀，物用它来控制燃油量以达到所需出口温度T1的目的。
1.3加热炉出口温度控制系统设计目的及意义加热炉控制的主要任务就是保证工艺介质最终温度达到并维持在工艺要求范围内，由于加热炉具有强耦合、大滞后等特性，控制起来非常复杂。
同时，近年来能源的节约、回收和合理利用日益受到关注。
加热炉是冶金、炼油等生产部门的典型热工设备，能耗很大。
因此，在设计加热炉控制系统时，在满足工艺要求的前提下，节能也是一个重要质量指标，要保证加热炉的热效率最高，经济效益最大。
另外，为了更好地保护环境，在设计加热炉控制系统时，还要保证燃料充分燃烧，使燃烧产生的有害气体最少，达到减排的目的。
1.4加热炉温度控系统工艺流程及控制要求加热炉的主要任务是把原制油或重油加热到一定温度，以保证下一道工序（分馏或裂解）的顺利进行。
加热炉温度控制系统工作原理
加热炉温度控制系统工作原理
加热炉温度控制系统的工作原理如下：
1. 传感器：系统中的一个温度传感器负责实时监测加热炉内的温度，并将温度信号转化为电信号。
2. 控制器：控制器接收传感器发送的温度信号，并与设定的目标温度进行比较，确定是否需要调整加热炉的加热功率。
3. 调节器：控制器通过输出信号调整加热炉的加热功率。
如果温度低于设定目标温度，调节器会增加加热功率，反之则会减小加热功率。
4. 加热元件：加热炉内的加热元件，如电热丝或燃烧器，根据调节器输出的信号来增减加热功率。
5. 反馈回路：控制系统通过反馈回路监测实际炉内温度的变化，使温度保持在设定的目标温度范围内。
如果温度偏离目标温度，控制器会调整加热功率来实现温度的稳定控制。
通过不断监测温度、比较设定目标温度、调整加热功率等步骤，加热炉温度控制系统能够有效地控制加热炉的温度，保证产品的加热质量和稳定性。
温度控制器的工作原理
温度控制器的工作原理温度控制器是一种用于控制温度的设备，它可以根据预设的温度值来调节加热或冷却设备的工作状态，以维持系统内部的温度在一个稳定的范围内。
温度控制器广泛应用于工业生产、家用电器、医疗设备等领域，其工作原理主要包括传感器检测、信号处理和执行控制三个环节。
传感器检测。
温度控制器的第一步是通过传感器检测环境温度。
常用的温度传感器包括热电偶、热敏电阻、红外线传感器等。
这些传感器可以将环境温度转化为电信号，然后传输给温度控制器的信号处理部分。
传感器的选择取决于应用场景的要求，例如精度、响应速度、耐高温等。
信号处理。
接收到传感器传来的信号后，温度控制器会对信号进行处理，主要包括放大、滤波、线性化等操作，以确保得到准确的温度数值。
放大是为了增强信号的幅度，使其能够被后续的电路部分处理；滤波则是为了去除噪声干扰，保证信号的稳定性；线性化则是为了将非线性的传感器输出转化为线性的电信号，方便后续的计算和控制。
执行控制。
经过信号处理后，温度控制器会根据预设的温度值和实际测得的温度值进行比较，然后通过执行控制部分来调节加热或冷却设备的工作状态。
执行控制部分通常由继电器、晶体管、可控硅等电子元件组成，它们可以根据控制信号来开启或关闭加热或冷却设备，从而实现温度的调节。
总结。
温度控制器的工作原理可以概括为传感器检测、信号处理和执行控制三个环节。
通过这些环节的协作，温度控制器可以实现对环境温度的精准控制，从而满足不同应用场景对温度稳定性的要求。
温度控制器在工业自动化、电子设备、医疗器械等领域发挥着重要作用，为人们的生产和生活带来了便利和舒适。
加热炉温度控制系统
加热炉温度控制系统标题：加热炉温度控制系统摘要：加热炉温度控制系统是一种用于控制加热炉温度的设备。
它通过监测加热炉内的温度并相应地调节加热器的工作状态，以保持加热炉内的温度在设定范围内稳定。
本文将介绍加热炉温度控制系统的原理、组成部分以及工作流程，并探讨其在工业生产中的应用。
关键词：加热炉、温度控制、加热器、工业生产1. 引言加热炉是一种常见的热处理设备，广泛应用于冶金、机械加工和材料研究等领域。
在加热炉的使用过程中，保持加热炉内的温度稳定是非常重要的。
过低的温度会导致加热不充分，影响产品的质量；过高的温度则会造成能源的浪费，甚至导致设备损坏。
因此，开发一种稳定且可靠的加热炉温度控制系统对于提高生产效率和节约能源具有重要意义。
2. 温度控制系统的原理温度控制系统通常由温度传感器、控制器和执行器组成。
温度传感器用于实时监测加热炉内的温度变化，将温度信号传输给控制器。
控制器根据设定的温度范围和温度传感器反馈的实时温度，计算出相应的控制信号。
执行器根据控制信号调节加热器的工作状态，从而实现加热炉温度的稳定控制。
3. 温度控制系统的组成部分3.1 温度传感器温度传感器是温度控制系统中的重要组成部分。
常用的温度传感器有热电阻和热电偶两种。
热电阻传感器的工作原理是利用金属电阻随温度变化而发生的电阻变化，通过测量电阻的变化来确定温度。
热电偶传感器则是利用两种不同材料的接触产生的热电势随温差变化而变化，通过测量热电势的变化来确定温度。
3.2 控制器控制器是温度控制系统的核心部件，负责计算控制信号并将其传输给执行器。
控制器根据设定的温度范围和温度传感器反馈的实时温度，做出相应的控制决策。
常见的控制器包括PID控制器和模糊控制器。
PID控制器根据比例、积分和微分三个方面来调节控制信号；模糊控制器则利用模糊逻辑推断得出控制信号。
3.3 执行器执行器根据控制器传输的控制信号调节加热器的工作状态。
常见的执行器包括电动阀和可调电阻。
