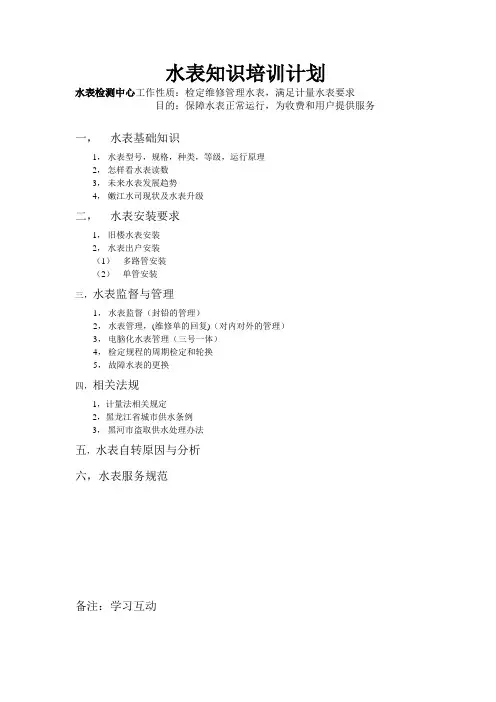

水表知识培训计划水表检测中心工作性质：检定维修管理水表，满足计量水表要求目的：保障水表正常运行，为收费和用户提供服务一，水表基础知识1，水表型号，规格，种类，等级，运行原理2，怎样看水表读数3，未来水表发展趋势4，嫩江水司现状及水表升级二，水表安装要求1，旧楼水表安装2，水表出户安装（1）多路管安装（2）单管安装三，水表监督与管理1，水表监督（封铅的管理）2，水表管理，(维修单的回复)（对内对外的管理）3，电脑化水表管理（三号一体）4，检定规程的周期检定和轮换5，故障水表的更换四，相关法规1，计量法相关规定2，黑龙江省城市供水条例3，黑河市盗取供水处理办法五，水表自转原因与分析六，水表服务规范备注：学习互动关于加强饮用水水表监督管理的通知饮用水安全直接关系到广大群众的身体健康，饮用水生产和供水过程中与饮用水接触的输配水设备，如水表，对饮用水水质有一定影响，应当引起重视。
住房城乡建设部2008年6月发布的CJ266-2008《饮用水冷水表安全规则》行业标准，对水表表壳材料提出明确要求，同时还规定，饮用水管网中不得新安装和换装灰铸铁表壳的水表。
为加强饮用水水表的监督管理，做好饮用水安全保障工作，现就进一步规范饮用水水表生产、使用和监管的工作要求通知如下：一，生产企业对水表的质量负责，要严格按照国家有关法规、标准和技术规范的要求生产水表，要使用符合《饮用水冷水表安全规则》的原材料进行生产，产品上市前要通过检验等手段证明其产品符合有关法规、标准和技术规范要求。
禁止生产不符合要求的水表。
二，二、质检部门要加强水表制造计量器具许可的监管，规范水表的计量器具型式价工作，严格水表计量器具许可现场考核，强化证后监管，确保水表计量性能确可靠。
三，三、水表选用单位必须选用符合国家标准规定要求的产品，严把进货质量关。
住房城乡建设部门要加强对水表使用的监督检查，发现问题，严肃处理。
四、卫生部门要规范水表的卫生安全评价工作，加强对水表的卫生安全评价，对卫生安全评价不合格的水表，要向住房城乡建设部门和质检部门通报相关信息。
水表基础知识
水计量基础知识1 水表基础知识 (2)1.1 基本概念 (2)1.2 水表的分类 (3)1.3 各类水表的性能及优缺点比较 (5)1 水表基础知识1.1 基本概念流量： flow-rate通过水表的水的体积与此体积通过水表所需时间之商。
流量的单位符号以m3/h 表示。
常用流量(Q3)： permanent flow-rate水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。
最大流量(Q4)： overload flow-rate水表在短时间内，且无损坏情况下，最大使用的流量。
其值 1.25 倍于常用流量。
最小流量(Q1) minimum flow-rate在最大允许误差限之内要求水表给出示值的最低流量。
它与水表代号的数值有关。
流量范围： flow-rate range由最小流量和最大流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。
该范围由分界流量分割成“高区”和“低区”的两个区。
分界流量(Q2)： transitional flow-rate流量范围被分割成两个区处所出现的流量。
“高区”和“低区”各自由一个该区的最大允许误差来表征。
公称压力(PN)： nominal pressure水表工作压力的公称值。
通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如： PN1。
最大允许工作压力 (MAP)： maximum admissible working pressure在给定温度下水表能持久地经受的最大内部压力。
对于冷水水表， PN=MAP。
公称口径(DN)： nominal size水表口径的公称值。
通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如： DN15。
压力损失： pressure loss在给定的流量下，管道中水表的存在所造成的压力降低。
最大允许温度(MAT)： maximum admissible temperature在给定的内部压力下，水表能持久地经受的最高温度。
