综合管廊机电安装工程施工设计方案
市新都市中心区综合管廊（二期）机电工程施工二标段工程施工组织设计批准人：.审核人：.编制人：.中国二冶集团市新都市中心区综合管廊（二期）机电工程施工二标段项目部二O一八年一月二十五日目录1、综合管廊机电安装工程概况 (5)1.1编制依据 (5)1.2编制说明 (5)2、工程概况 (6)2.1工程概述： (6)2.2主要工程特点及施工难点 (7)3、施工总体目标 (10)3.1工程质量目标 (10)3.2施工工期目标 (11)3.3安全生产目标 (11)3.4文明施工目标 (12)3.5环境保护目标 (12)4、施工组织部署 (12)4.1部署原则 (12)4.2施工项目经理部组织机构的设置 (12)4.3任务分工 (14)4.4施工阶段划分 (14)4.5关键节点控制 (15)5、施工准备与资源计划 (15)5.1施工准备 (15)5.2资源计划 (17)6、施工现场总平面布置图 (17)6.2临时设施及临时用地计划 (18)6.3临时设施用地表 (20)6.4临时道路搭设 (20)6.5施工平面布置 (21)6.6施工各阶段平面布置 (21)6.7环保工程布置 (22)6.8施工用电、用水布置 (24)6.9现场用水 (26)6.10施工通讯 (27)7、主要项目施工方法 (27)7.1电气系统安装 (27)7.2排风系统安装 (51)7.3给排水系统安装 (63)7.4支架系统安装 (70)8、施工综合进度计划 (77)8.1施工计划 (77)8.2技术工艺及方案措施 (81)9、质量管理计划 (83)9.1质量目标 (83)9.2组织机构 (83)9.4质量控制 (89)9.5岗位责任 (99)9.6材料采购质量控制及要求 (103)9.7过程监控及检验 (104)9.8交叉施工保证措施 (105)9.9统筹配合抢工期措施 (106)10.冬雨季施工措施 (107)11、安全管理与措施 (111)11.1安全管理计划 (112)11.2组织机构 (113)11.3预防应对措施 (117)12、环境、文明措施 (136)12.1环境、文明施工管理目标 (136)12.2组织机构 (136)12.3环境、文明施工管理职责 (137)12.4保证环境措施 (138)12.5文明施工措施 (140)13、技术经济指标施工财务措施及成本降低措施 (146)13.1主要经济技术指标财务措施 (146)13.2降低成本措施 (148)附表一：主要施工机械设备需用计划 (151)附表二：主要检测设备需用计划 (153)附表三:专业安装劳动力计划表 (154)附图四：综合管廊安装施工进度网络计划 (156)附图五：施工平面布置图、项目部平面布置图、制作场地平面布置图 (157) (158)附表六：临时用地表 (160)附件七：详见交叉作业施工方案 (160)1、综合管廊机电安装工程概况1.1编制依据1.1.1工程设计文件1.1.2工程合同协议及投标书1.1.3主要标准1.2编制说明1.2.1认真贯彻国家工程建设的法律、法规、规程、方针和政策。
1.2.2严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺。
1.2.3施工总体布置体现统筹规划、布局合理、节约用地、减少干扰和避免环境污染的原则。
1.2.4遵循《施工设计图纸》的原则，在编制施工组织设计时，认真阅读核对所获得的设计文件资料，理解设计意图，掌握现场情况，严格按设计资料和设计原则编制施工组织设计，满足设计标准和要求。
1.2.5．遵循市政工程施工技术规和验收标准原则，在编制施工组织设计时，严格按施工技术规要求优化施工方案，认真执行工程质量检验及验收标准。
1.2.6采用先进的施工技术和设备，确保工程质量和施工安全，节约基建费用，降低工程成本。
1.2.7采用现代安装管理原则、流水施工方法和网络计划技术，组织有节奏、均衡和连续的施工。
配备充足的施工机械设备，同时采取综合管理手段合理调配施工资源，以达到整体优化的目的。
1.2.8选用先进的施工技术，科学安排冬期和雨期施工，保证全年施工均衡和连续性。
1.2.9施工环境保护手册工作，彻底贯彻“全面规划，合理布局，预防为主，综合治理，强化管理”的方针和“谁污染谁治理、谁破坏谁恢复”的原则。
2、工程概况2.1工程概述：8 质量标准合格9 使用功能地下综合管廊10 结构形式现浇钢筋混凝土板式结构11 实际情况本工程管廊收纳了电力、通信、给水管、热力管、中水管等市政管线，还包括相关的自用通信、照明、排水设施，电缆支架，消防、自控、通风设施等。
综合管廊（二期）机电工程施工2标段，管廊全长11.6公里，工程容包括：2.1.1经十九路K0+30.5~K1+311.45，电气工程、排水工程、通风工程、桥架及支架制作安装工程；2.1.2经六路K0+59.795~K1+703.59，电气工程、排水工程、通风工程、桥架及支架制作安装工程；2.1.3纬十二西路K0+0.00往西22.644~K0+880.843，电气工程、排水工程、通风工程、桥架及支架制作安装工程；2.1.4经十二路K2+706.4 ~K2+759.14电气工程、排水工程、通风工程、桥架及支架制作安装工程；2.1.5纬九东路K0+0.00~K0+15.6，该区域的配电箱下口出线处至末端的电气工程、排水工程、通风工程、桥架及支架制作安装工程2.2主要工程特点及施工难点2.2.1通病的防治及解决施工难点的目的为了提高本工程施工质量水平，控制质量通病，确保工程质量，我们针对本工程特点，依据国家、省、本公司等相关建筑工程质量标准、规，对本工程各个部位的质量通病明确产生的原因及各个工序施工难点的控制，并制定具体工艺操作措施，做好技术交底和样板示，成立以项目经理以为第一责任人的通病防治小组，严格管理，精心施工，群防群治，力创精品工程。
2.2.2电气工程质量通病及施工难点1）电气配管：因管廊倒虹段高低落差较大，给管线安装及后续工作制造了很大的麻烦。
解决方法：在倒虹段处搭设脚手架，上面铺设跳板。
2）电缆敷设：电缆敷设距离较长，高压电缆敷设整根敷设约1000m，中间无电缆接头，电舱两侧全部为700长支架，中间走台板为1m宽，两侧还需安装检修设备等，管廊倒虹段较多，上下落差较大，且管廊不成直线，拐弯处较多。
解决方法：采用卷扬机及人工共同敷设，以卷扬机为主，人工加以辅助，中间加固定滚轮及电缆敷设机器等。
3）接地系统：接地需要制作鸭脖弯支架，区域段连接预埋件较多。
解决方法：制作鸭脖弯采用自制专业模具制作，预埋件采用的欧姆弯也采用自制专业模具制作。
2.2.3支架、桥架质量通病及施工难点1）在支架安装前，因考虑到工程主体结构钢筋多而密，且间距小，在支架安装过程中，因需要使用电锤打眼来安装化学螺栓固定支架。
因支架整体安装需要10枚左右化学螺栓安装固定，而且打孔中很容易打在钢筋上，有一个眼偏离中线，导致整体安装的化学螺栓眼可能全部作废。
解决方法：采用钢筋探测仪或强磁先探测钢筋位置，画出需要的眼距，眼要错开钢筋位置，在使用四刃钻头打孔。
钻眼必须配套动力十足的防扭伤电锤等设备。
因四刃钻头在打孔时可以轻松穿透钢筋，但如动力不足或无防扭伤系统是很容易伤到施工人员。
2）在电缆沟支架安装时，需要保持整体整齐划一，所以需要我们定位弹线来确认位置。
因主体结构混凝土面不平整，而且混凝土面上因为在伸缩缝对接不均匀，所以一个小区段与一个小区段之间的混凝土面高度有差异。
使用主体结构进行尺量点位弹线的方法不可取。
解决方法：使用水平激光仪进行定位，然后使用粉线或墨盒进行弹线，从而确保整体的标高及尺寸。
3）在支架安装时，每个支架之间的平整度，使用尺量确保平整度，因支架托臂数量较多，层数较多，从而耗时耗力。
解决方法：在支架每层托臂安装时使用崩线法或固定模具，进行定位找平。
4）管廊中倒虹段、引出口，还有弯道，这些地方均需要制作弯头，从而给桥架安装制造了不小的麻烦。
解决方法：在管廊中量取及计算好尺寸，在制作场地或交由厂家进行整体批量制作弯头。
5）桥架开孔，因桥架每层在桥架敷设完毕后间距仅为100mm，使得开孔作业难度较大。
解决方法：使用液压开孔器开孔。
2.2.4暖通工程质量通病及施工难点1）由于施工不集中比较分散，工期较紧，无法集中施工。
解决方法：组织人员各个分配电室同时施工。
2）由于施工距离长，道路条件不理想，路途比较颠簸，百叶窗、天圆地方等，材料易变形，运输难度大。
解决方法：尽量寻找较平整的道路，运输采用垫棉被、泡沫、海绵等物保证施工材料的完好无损。
3）由于现场吊装口较小，安装通风机施工场地小，风机无法直接吊装至预支钢支架。
解决方法：使用吊车将风机从吊装孔送下，再由滚杠移动至预支钢支架旁，采用1吨倒链挂与自制槽钢门型架上，把风机牵引至预制钢支架上进行安装。
4）防火阀安装因设备较重且安装位置相对较高，单人或双人无法完成安装。
解决方法：搭设脚手架、搭设跳板使工作面平整、使用四人托扶安装。
5）天圆地方的制作工艺较复杂。
解决方法：由专业人员先用CAD制成剖面图，再进行制作。
2.2.5排水工程质量通病及施工难点1）由于全线施工系统较多，在综合舱及水舱有大型管道安装，形成交叉作业或管线的交叉阻挡。
解决方法：项目部及时与各专业施工方调解，沟通，避让或交替施工。
2）由于施工不集中比较分散，工期较紧，无法集中施工。
解决方法：多处同时施工。
3)由于施工距离长，道路条件不理想，路途比较颠簸，钢管等运输难度大。
解决方法：尽量寻找较平整的道路，运输采用垫棉被、泡沫、海绵等物保证施工材料的完好无损。
4）由于现场吊装口较小，安装通风机施工场地小，风机无法直接吊装至预支钢支架。
3、施工总体目标3.1工程质量目标针对该工程规模、特点，我公司将重抓施工现场管理入手，组织强有力的施工班子，从进场至竣工的整个施工过程中。
严格按照施工图纸及验收规和质量评定标准进行施工。
认真贯彻执行建设部推广应用的十项新技术，整个工程确保符合国家工程验收标准。
单位工程一次验收合格率100%，单位工程优良率95%。
3.2施工工期目标3.2.1总体目标：根据建设单位要求，结合我公司自身的施工力量，确保工程合同期限或提前完成全部合同容。
3.2.2工期目标的实施：由于工程量大，施工环节多，涉面广，施工条件较复杂，为了确保工期，我们所采取的措施以强化管理，周密运筹为根本，合理的配置劳动力、周转材料、机械设备等施工要素，根据各施工阶段的客观要求，对人、财、物三位一体由工程项目部统一调度，按总进度网络的要求落实到各班组，定期地进行协调会制度及月计划的检查，确保按期按质完成全部投标工程容。
3.3安全生产目标3.3.1工亡事故为零；主要的设备、火灾、交通、中毒伤亡事故为零；员工职业健康体检计划完成率100％；三项岗位人员及特种作业人员持证上岗率100％；危险性较大工程安全专项方案编制和实施率100％；事故隐患排查覆盖面和隐患整改率100％；参建外协单位及保险认购率100％；3.3.2安全费用投入按工程造价1.5%投入。
管廊设备安装施工方案
一、工程概况本工程为某市新建公共管廊项目，全长约5000米，包含电力、通讯、给排水等多种管线。
管廊设备安装主要包括电力设备、通讯设备、给排水设备等。
为确保施工质量和进度，特制定本施工方案。
二、编制依据1. 《城市综合管廊设计规范》（GB 50838-2015）2. 《电力工程施工及验收规范》（GB 50253-2014）3. 《通讯工程施工及验收规范》（GB 50254-2014）4. 《给排水工程施工及验收规范》（GB 50242-2002）三、施工准备1. 组织准备：成立施工项目组，明确各岗位人员职责，进行技术交底和安全培训。
2. 材料准备：根据施工图纸和设备清单，提前采购各类管廊设备、材料，并确保质量合格。
3. 工具准备：准备各类施工工具，如扳手、螺丝刀、切割机、焊机等。
4. 人员准备：组织具备相关资质的施工人员，进行现场实地考察和培训。
四、施工流程1. 设备安装前，对管廊内部进行清理，确保安装环境整洁。
2. 电力设备安装：（1）根据设计图纸，确定设备安装位置。
（2）安装变压器、配电柜、电缆桥架等设备。
（3）进行设备接线，确保接线正确、牢固。
3. 通讯设备安装：（1）根据设计图纸，确定设备安装位置。
（2）安装通讯设备，如光纤、通信模块等。
（3）进行设备接线，确保接线正确、牢固。
4. 给排水设备安装：（1）根据设计图纸，确定设备安装位置。
（2）安装给排水管道、阀门、水泵等设备。
（3）进行设备接线，确保接线正确、牢固。
五、质量控制措施1. 严格按施工图纸和规范要求进行施工，确保设备安装位置准确、牢固。
2. 加强对材料、设备的检验，确保质量合格。
3. 对施工过程中的关键工序进行检验，确保施工质量。
4. 对已完成的设备安装进行试运行，确保设备运行正常。
六、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 对施工人员进行安全培训，提高安全意识。
3. 施工过程中，严格遵守操作规程，防止安全事故发生。
某综合管廊机电安装工程施工方案
某综合管廊机电安装工程施工方案项目概况：综合管廊机电安装工程是为了满足城市综合管廊建设需求而进行的工程项目。
综合管廊是为了优化城市地下空间利用而设计的，主要用于集中安装电气设备、通信设备、给排水设备等。
本工程施工方案旨在合理安排施工流程，确保施工质量和进度。
一、施工准备工作：1.根据设计图纸和相关文件，编制详细的施工计划，并提前与相关单位和部门进行沟通。
2.组建施工队伍，明确各个工种的职责和技术要求，并协调各个队伍之间的协作。
3.采购所需材料和设备，确保质量合格，并组织人员进行验收并做好材料及设备的储存和管理工作。
4.制定安全生产方案和环境保护措施，并对施工人员进行培训，确保施工过程中的安全和环保。
二、施工流程：1.现场勘测：根据设计图纸，确定施工位置和施工方式，进行现场勘测和标记，并与相关单位和部门进行沟通和协调。
2.土建工程：进行基坑开挖和基础施工，确保基础坚固、稳定，并对基础进行验收。
3.电气设备安装：首先进行电缆敷设，根据设计要求进行电缆走向标注，并进行固定和保护。
然后进行电缆连接和接线，确保电缆的可靠性。
接下来进行电气设备的安装和调试，确保设备正常运行。
4.通信设备安装：根据设计要求进行通信设备的安装，并进行线路连接和调试，确保设备的正常运行和通信的畅通。
5.给排水设备安装：根据设计要求进行给排水管道的敷设和固定，并进行系统的连接和调试，确保设备的正常运行和水的平稳流动。
6.弱电系统安装：根据设计要求进行弱电系统的安装，并进行线路连接和调试，确保系统的正常运行。
7.综合管廊封闭：完成管廊内所有设备的安装之后，对综合管廊进行封闭，确保设备的安全运行和防止非法入侵。
三、质量控制：1.进行质量验收，并按设计要求进行质量检查和测试，确保设备和系统的正常运行。
2.进行设备和材料的质量检查，确保符合设计要求和相关标准。
3.进行巡检和维护工作，及时发现和处理质量问题，保证设备和系统的良好运行。
四、安全与文明施工：1.严格遵守安全操作规程，确保施工过程中的安全。
管廊机电安装施工方案
管廊机电安装施工方案一、施工背景管廊机电安装是指在地下管廊内进行各种机电设备的安装和布置工作，以满足城市基础设施的需求。
本文将针对管廊机电安装的施工过程和方案进行详细论述。
二、前期准备1. 设计方案评审：在施工前，需要对机电设计方案进行评审。
评审内容包括机电设备选型、布置方案、安装要求等。
2. 材料准备：根据设计方案确定所需材料的种类和数量，并进行采购。
3. 人员组织：安排专业的机电安装团队，并确定各岗位人员职责和工作安排。
三、施工步骤1. 设备预安装a. 将机电设备按照吊装计划预装到地面，进行检查和试验。
b. 检查设备的基础和支架是否符合要求。
2. 路线敷设a. 按照设计方案确定机电设备的管线走向和布置位置。
b. 进行电缆敷设，确保电缆的规格和质量符合要求。
c. 完成电缆的接地、焊接和接头，确保连接牢固可靠。
3. 联动布置a. 对涉及到的机电设备进行布置，确保设备之间的配合和联动。
b. 进行传感器、控制器以及连接线缆的安装和调试。
4. 系统调试a. 进行机电设备的联动调试，确保各个设备能正常运行，并与上位设备进行通信。
b. 对通风、照明等系统进行测试，确保系统正常运转。
5. 安全检测a. 进行电气设备的安全检测，如绝缘电阻测试、接地电阻测试等。
b. 对机电设备的稳定性和可靠性进行综合检测和评估。
6. 完工验收a. 进行工程完工验收，严格按照设计方案和规范进行检查，确保施工质量。
b. 对机电设备进行功能性测试和运行试验，确保设备工作正常。
四、施工安全与质量控制1. 安全措施：施工过程中，严格落实安全措施，确保施工人员的安全。
2. 质量控制：按照相关标准和规范，严格控制施工质量，确保设备的可靠性和耐久性。
五、施工注意事项1. 严格遵守相关法律法规，确保施工符合法规要求。
2. 安装团队应具备丰富的机电安装经验和专业技术。
3. 确保材料的质量和供应的及时性，以满足施工需要。
六、施工总结管廊机电安装施工是一项复杂而重要的工程，需要专业的团队和严格的施工方案。
综合管廊工程施工方案(3篇)
第1篇一、工程概况本项目位于我国某城市，旨在构建一个现代化的综合管廊系统，以解决城市地下管线复杂、地面空间紧张等问题。
综合管廊系统将电力、通信、给水、排水、中水、热力等市政管线集中布置，实现地下空间的合理利用和高效管理。
本方案针对综合管廊工程的特点，制定了详细的施工方案。
二、施工组织与管理1. 组织机构成立综合管廊工程施工项目部，下设施工技术组、质量安全管理组、材料设备组、现场管理组、后勤保障组等，确保施工组织有序、高效。
2. 管理制度（1）建立健全施工管理制度，包括施工组织设计、施工方案、安全技术措施、质量管理措施等。
（2）严格执行国家及地方有关工程建设标准、规范和规程。
（3）加强施工现场管理，确保施工安全、文明、环保。
3. 人员培训对施工人员进行专业技能培训和安全教育，提高施工队伍的整体素质。
三、施工准备1. 工程测量（1）对施工现场进行详细测量，确定综合管廊的平面位置、高程等。
（2）绘制施工详图，明确施工范围、施工方法、施工顺序等。
2. 材料设备（1）采购符合国家标准的管廊结构材料、管道、电缆、支架等。
（2）配备必要的施工设备，如挖掘机、吊车、装载机、混凝土搅拌车等。
（3）设备进场前进行检验，确保设备性能良好。
3. 施工图纸及技术交底（1）组织设计单位进行施工图纸会审，明确施工要求。
（2）对施工人员进行技术交底，确保施工人员掌握施工技术要求。
四、施工工艺及方法1. 土方开挖（1）采用挖掘机进行土方开挖，遵循“先深后浅、先外后内”的原则。
（2）开挖过程中，注意保护地下管线和构筑物。
2. 基础施工（1）基础垫层采用C15混凝土，厚度不小于100mm。
（2）基础采用C30混凝土，厚度不小于300mm。
3. 管廊主体结构施工（1）采用预制装配式管廊结构，现场进行组装。
（2）组装过程中，确保预制构件的精度和质量。
4. 管线施工（1）管线按照设计要求进行安装，确保管线布局合理、间距适中。
（2）管线安装完成后，进行试压、冲洗、通球等试验。
管廊安装工程施工方案

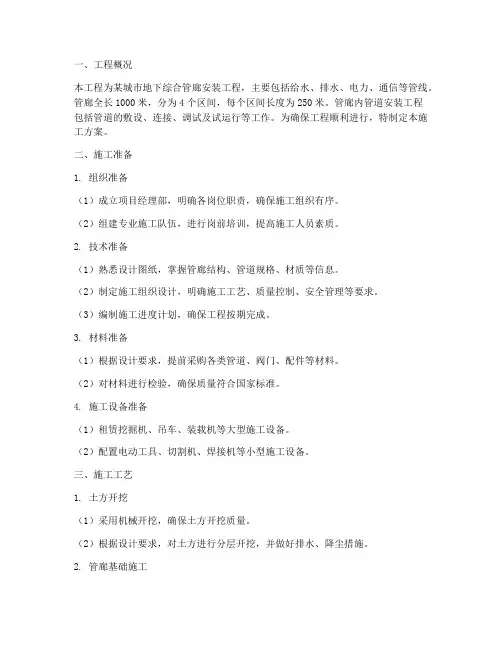

一、工程概况本工程为某城市地下综合管廊安装工程，主要包括给水、排水、电力、通信等管线。
管廊全长1000米，分为4个区间，每个区间长度为250米。
管廊内管道安装工程包括管道的敷设、连接、调试及试运行等工作。
为确保工程顺利进行，特制定本施工方案。
二、施工准备1. 组织准备（1）成立项目经理部，明确各岗位职责，确保施工组织有序。
（2）组建专业施工队伍，进行岗前培训，提高施工人员素质。
2. 技术准备（1）熟悉设计图纸，掌握管廊结构、管道规格、材质等信息。
（2）制定施工组织设计，明确施工工艺、质量控制、安全管理等要求。
（3）编制施工进度计划，确保工程按期完成。
3. 材料准备（1）根据设计要求，提前采购各类管道、阀门、配件等材料。
（2）对材料进行检验，确保质量符合国家标准。
4. 施工设备准备（1）租赁挖掘机、吊车、装载机等大型施工设备。
（2）配置电动工具、切割机、焊接机等小型施工设备。
三、施工工艺1. 土方开挖（1）采用机械开挖，确保土方开挖质量。
（2）根据设计要求，对土方进行分层开挖，并做好排水、降尘措施。
2. 管廊基础施工（1）按照设计图纸，进行管廊基础施工，确保基础稳固。
（2）对基础进行验收，确保符合设计要求。
3. 管道安装（1）按照设计要求，进行管道敷设，确保管道平直、无扭曲。
（2）采用焊接、法兰连接等方式进行管道连接，确保连接牢固。
（3）对管道进行试压，确保管道无泄漏。
4. 管道调试（1）对管道进行清洗，确保管道内部无杂质。
（2）对管道进行通水、通气、通电等调试，确保管道运行正常。
5. 电气、通信工程（1）按照设计要求，进行电气、通信线路敷设，确保线路平直、无扭曲。
（2）采用焊接、法兰连接等方式进行线路连接，确保连接牢固。
（3）对线路进行调试，确保线路运行正常。
四、质量控制1. 严格按设计要求施工，确保工程质量。
2. 对材料、设备进行检查，确保符合国家标准。
3. 加强施工过程中的监督检查，发现问题及时整改。
城市地下综合管廊建设项目安装工程施工方案及技术措施

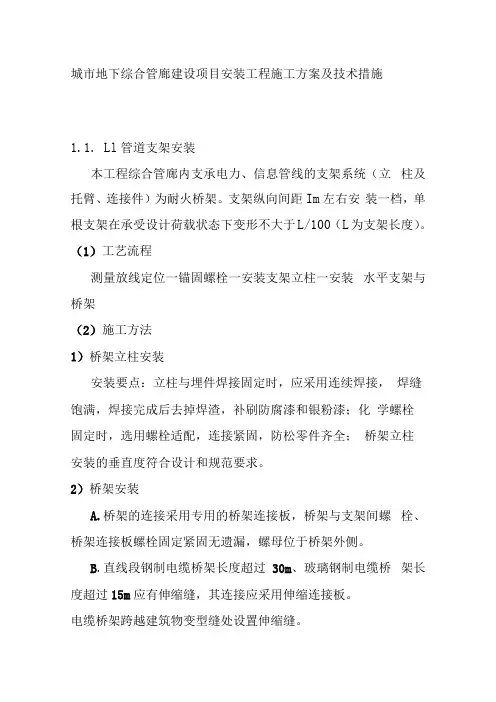

城市地下综合管廊建设项目安装工程施工方案及技术措施1.1. Ll管道支架安装本工程综合管廊内支承电力、信息管线的支架系统（立柱及托臂、连接件）为耐火桥架。
支架纵向间距Im左右安装一档，单根支架在承受设计荷载状态下变形不大于L/100 （L为支架长度）。
（1）工艺流程测量放线定位一锚固螺栓一安装支架立柱一安装水平支架与桥架（2）施工方法1）桥架立柱安装安装要点：立柱与埋件焊接固定时，应采用连续焊接，焊缝饱满，焊接完成后去掉焊渣，补刷防腐漆和银粉漆；化学螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全；桥架立柱安装的垂直度符合设计和规范要求。
2）桥架安装A.桥架的连接采用专用的桥架连接板，桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧。
B.直线段钢制电缆桥架长度超过30m、玻璃钢制电缆桥架长度超过15m应有伸缩缝，其连接应采用伸缩连接板。
电缆桥架跨越建筑物变型缝处设置伸缩缝。
C电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径。
D.电缆桥架层间距离应符合设计统一技术规定，BP：电力电缆的桥架层间距不小于250mm,控制电缆的桥架层间距不小于200mmoE.桥架接头间隙不大于12mm,在沉降缝、伸缩缝处桥架应断开，断缝在15~20mm之间。
F.电缆桥架全长必须有良好的接地。
各层间每隔30m〜50m做一次电气连接，两端与接地干线连通。
接地线过伸缩缝时应留有余量（做成Ω形）。
1.1.1.2电器安装（1）盘柜安装本工程部分电气设备不仅体积较大，而且单重较重，必须采用汽车吊配合装卸。
汽车吊的大小可根据进场条件和设备重量选择，初步拟选8t平板汽车运输、采用16t汽车吊装卸，对人力能搬动的盘箱可采用人力装卸。
控制要点：底座水平度、盘箱垂直度符合要求、接地良好。
1）底座安装A .在土建进行电气室地坪施工时配合安装盘柜底座预埋件。
预埋件应牢固地焊在钢筋上。
室内同一地坪安装的埋设件用测量仪进行标高测量，找出室内的最高点并以此为标准进行找平，保证底座高度一致。
综合管廊机电安装施工组织设计
.包头市新都市中心区综合管廊（二期）机电工程施工二标段工程施工组织设计批准人：.审核人：.编制人：.中国二冶集团有限公司包头市新都市中心区综合管廊（二期）机电工程施工二标段项目部二O一八年一月二十五日精选文档目录1、综合管廊机电安装工程概况 (5)1.1编制依据 (5)1.2编制说明 (5)2、工程概况 (6)2.1工程概述： (6)2.2主要工程特点及施工难点 (7)3、施工总体目标 (11)3.1工程质量目标 (11)3.2施工工期目标 (11)3.3安全生产目标 (12)3.4文明施工目标 (12)3.5环境保护目标 (12)4、施工组织部署 (12)4.1部署原则 (12)4.2施工项目经理部组织机构的设置 (13)4.3任务分工 (15)4.4施工阶段划分 (15)4.5关键节点控制 (15)5、施工准备与资源计划 (15)5.1施工准备 (15)5.2资源计划 (17)6、施工现场总平面布置图 (17)6.2临时设施及临时用地计划 (18)6.3临时设施用地表 (21)6.4临时道路搭设 (21)6.5施工平面布置 (22)6.6施工各阶段平面布置 (22)6.7环保工程布置 (23)6.8施工用电、用水布置 (24)6.9现场用水 (26)6.10施工通讯 (27)7、主要项目施工方法 (27)7.1电气系统安装 (27)7.2排风系统安装 (51)7.3给排水系统安装 (63)7.4支架系统安装 (70)8、施工综合进度计划 (78)8.1施工计划 (78)8.2技术工艺及方案措施 (82)9、质量管理计划 (83)9.1质量目标 (83)9.2组织机构 (83)9.4质量控制 (89)9.5岗位责任 (101)9.6材料采购质量控制及要求 (104)9.7过程监控及检验 (105)9.8交叉施工保证措施 (106)9.9统筹配合抢工期措施 (107)10.冬雨季施工措施 (108)11、安全管理与措施 (113)11.1安全管理计划 (113)11.2组织机构 (114)11.3预防应对措施 (118)12、环境、文明措施 (137)12.1环境、文明施工管理目标 (137)12.2组织机构 (137)12.3环境、文明施工管理职责 (138)12.4保证环境措施 (139)12.5文明施工措施 (141)13、技术经济指标施工财务措施及成本降低措施 (147)13.1主要经济技术指标财务措施 (147)13.2降低成本措施 (149)附表一：主要施工机械设备需用计划 (152)附表二：主要检测设备需用计划 (155)附表三:专业安装劳动力计划表 (156)附图四：综合管廊安装施工进度网络计划 (158)附图五：施工平面布置图、项目部平面布置图、制作场地平面布置图 (159) (160)附表六：临时用地表 (162)附件七：详见交叉作业施工方案 (162)1、综合管廊机电安装工程概况1.1编制依据1.1.1工程设计文件1.1.2工程合同协议及投标书1.1.3主要标准1.2编制说明1.2.1认真贯彻国家工程建设的法律、法规、规程、方针和政策。
最新综合管廊安装工程施工组织设计
目录一、工程总体概述（一）、工程概况（二）、工程施工范围（三）、工程施工规范标准（四）、工程总体目标和设想（五）、方案针对性（六）、工程施工段的划分二、施工现场平面布置和临时设施、临时道路布置（一）、施工现场布置（二）、临时设施布置（三）、施工现场平面布置图（四）、临时道路布置三、施工进度计划和各阶段的保证措施（一）、施工进度计划（二）、工程进度保证措施四、各分部分项工程施工方案及质量保证措施（一）、电气系统施工方案（二）、弱电工程（火灾自动报警、监控）施工方案（三）、管廊排水施工方案及质量保证措施（四）、综合管廊通风系统施工方案及质量保证措施（五）、消防（热气溶胶灭火）系统施工方案五、安全文明施工、施工现场扬尘污染防治及环境保护措施（一）、安全生产措施（二）、文明施工保证措施（三）、施工现场扬尘污染防治措施（四）、环境保护措施六、项目部人员配备、素质及劳动力配备（一）、人员配备原则（二）、项目经理部人员配备、素质和投入计划（三）、劳动力配备、素质和投入计划七、机械设备和材料投入计划（一）、机械设备投入计划（二）、主要材料投入计划八、关键施工技术、工艺及工程项目实施的专用点、难点分析和解决方案（一）、管廊综合支架敷设的重点、难点、关键技术及解决方案（二）、线缆敷设的重点、难点、关键技术及解决方案（三）、桥架敷设的重点、难点、关键技术及解决方案九、季节性施工、已有设备、管线加固、保护等特殊情况下的施工措施（一）、雨季施工措施（二）、冬季施工措施（三）、已有设备、管线加固、保护等特殊情况下的施工措施十、新技术、新产品、新工艺、新材料应用（一）、采用矿物质绝缘电缆（二）、风管加工工艺（三）、综合管廊采用组合成品支架（四）、采用气溶胶灭火装置施工组织设计一、工程总体概述（一）、工程概况工程概况：本工程为……安装工程施工，综合管廊全长3220米，面积约11600平方米。
（二）、工程施工范围：综合管廓内配电、消防、监控、火灾自动报警、气体灭火、排水、通风、电力电缆、桥架的支架等施工和和控制中心等相关施工。
管廊机电安装施工方案
管廊机电安装施工方案1. 引言管廊机电安装施工方案是指在管廊工程中，针对机电设备的安装和施工过程进行详细描述和安排的方案。
本方案旨在确保机电设备安装施工的顺利进行，保证安装质量和工期的控制。
2. 施工范围本方案涵盖了管廊工程中的各类机电设备的安装施工范围，主要包括但不限于：•通风设备的安装和调试；•照明设备的安装；•管道、电缆的敷设和连接；•控制设备的安装和调试等。
3. 施工流程3.1 前期准备阶段在正式开始机电安装施工之前，需要进行一系列的前期准备工作。
具体步骤如下：1.制定机电安装施工计划，明确施工范围、施工工艺和工期要求。
2.采购所需的机电设备和材料，并进行验收。
3.组织人员进行安全培训，确保施工操作人员具备必要的安全技能和知识。
4.制定现场施工组织方案，明确施工人员的职责和工作流程。
3.2 施工过程机电安装施工的主要过程分为以下几个阶段：1.现场准备工作：包括施工现场的搭建、安装施工区域的划分等。
2.设备准备和验收：对待安装的机电设备进行清点、组装和验收，确保设备的完好和质量符合要求。
3.现场安装：按照设计要求和施工图纸，进行机电设备的安装和连接，包括管道、电缆、支架等的敷设和固定。
4.调试和测试：完成机电设备的连接和安装后，进行调试和测试，确保设备的正常运行。
5.安全检查和验收：对机电设备的安装进行安全检查和验收，确保设备的安全可靠。
4. 施工要求在机电安装施工过程中，需要满足以下要求：•严格按照设计要求和施工图纸进行施工，确保安装质量；•严格遵守相关的安全操作规程，保证施工过程的安全性；•保持施工现场的整洁和有序，确保施工效率；•定期进行施工进度和质量的检查，及时发现和解决问题。
5. 安全管理机电设备的安装施工涉及到较高的安全风险，必须严格遵守相关的安全管理规定。
具体的安全管理措施包括但不限于：•进行安全教育培训，提高施工人员的安全意识和技能；•严格执行安全操作规程，确保施工过程的安全性；•设立警示标识和安全防护措施，明确危险区域和安全通道；•定期进行安全检查，发现问题及时整改；•搭建安全意识和文化，推动全员参与安全管理。
综合管廊工程设备安装施工方案
综合管廊工程设备安装施工方案1照明系统安装（1）照明灯具安装照明系统埋管和配电箱预留位置在管廊混凝土浇筑过程中严格按照设计图纸进行埋设和布置预埋件，灯具安装应在土建顶棚、墙面抹灰工作、建筑装饰及地面清理工作均已结束之后进行，具体灯具安装流程如下：灯具检查→安装灯具→绝缘遥测→通电试运行照明系统灯具内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象。
穿入内箱的导线在分支连接处不得受额外应力和磨损，多股软线的端头需盘圈、涮锡，灯箱内的导线不应过于靠近热光源，并应采取隔热措施。
使用螺灯口时，相线必须压在灯芯柱上，荧光灯的相线需接镇流器上。
室内荧光灯均内置补偿电容器，功率因数在0.9以上。
2消防设备安装（1）管道支架安装1）管道支架的选型管道支架加工制作前应根据管道的材质、管径大小等按标准图集进行选型。
支架的高度应按设计图纸并与其它专业进行协调后确定，防止施工过程中管道与其它专业的管道发生“碰撞”。
2）管道支架制作加工管道支架采用工厂化制作，制作质量必须符合规范要求，制作成形后进行除锈和防腐处理。
管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。
3）给水主管安装管卡时，层高H≤5米每层设一个，层高H≥5米时每层设两个。
管道水平安装时，管道架间距应符合设计或规范要求。
4）临近阀门和其他大件管道须安装辅助支架，以防止过大的应力，临近泵接头处亦须安装支架。
对于机房内压力管道及其他可把震动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减震的目的。
（2）管道安装工艺要求1）管道安装之前要进行外观检查。
清除污垢保证管内无杂物。
安装期间应随时注意适当盖好口端，以防外来杂质落入管道。
地面以下的管道和隐蔽暗装的管道，应在试水、冲洗、消毒并验收合格之后，才能回填或隐蔽。
2）所有管件及各种管道构件与管道相匹配。
管件材料应与管道材质一致。
所有管道安装应排列整齐、美观维修方便，立管应尽量靠近梁边、柱边，并尽可能靠近主体结构。
