cad中的虚线怎么画
cad中的虚线怎么画
cad中的虚线的画法：
打开cad，新建一个文档，或者是打开需要绘制虚线的文档，为了绘图的正规，需要新建一个虚线图层，点击“格式”，然后点击“图层”。
进入图层管理器中，点击“新建”按钮新建一个图层，然后命名为“虚线”，或者是其他名字，然后点击线型下面的“continue”。
进入到线型选择界面中，这里没有我们想要的线型，点击“加载”。
找到需要的虚线线型这里选择第一个，然后点击“确定”加载线型。
返回到线型对话框中，这时候点击选择刚才的线型iso，然后点击“确定”并关掉剩下的界面。
绘制虚线调整虚线的方法步骤：
返回到绘图界面，选择“虚线”这个图层，然后点击“直线”绘图命令，绘制一条线条就是虚线。
当然，如果绘制的虚线看不见或者是间隔太小，需要调整，点击“格式”，然后点击“线型”。
选中虚线图层的那个线型，这里是iso这个，点击选中，然后在“全局比例”中，输入较大的比例，点击“确定”。
这时候就能够放大或者是缩小虚线的间距了，如果不满意，按照刚才的方式，改变全局比例大小即可。
cad画虚线效果图如下：。
cad如何在图层中设置线
cad如何在图层中设置线
每次画图之前我们都会在CAD图层中设置线段，那么大家知道cad如何在图层中设置线吗?下面是店铺整理的cad如何在图层中设置线的方法，希望能给大家解答。
cad在图层中设置线的方法
新建一张空白的dwg文档，先设置图层，再绘制图形。
单击“图层特性管理器”按钮，弹出对话框。
0图层一般为默认图层，不去改动它。
单击“新建”按钮，图层名称输入“01”。
单击颜色选项，弹出颜色对话框，选择绿色，单击确定。
单击线型选项，弹出线型对话框，选择实线，单击确定。
单击线宽选项，弹出线宽对话框，选择0.30毫米，单击确定，完成01图层的设置。
01图层一般为图形外轮廓线，所以设置为绿色粗实线。
同样的步骤新建02图层，颜色为黄色，线型为虚线，线宽为0。
02图层一般用于图形虚线绘制，设置为黄色细实线。
新建04图层，04图层一般为图形中心线，设置为红色细中心线。
新建05图层,05图层一般为图形标注线，设置为白色细实线。
这样就完成常用图层的设置，就可以进行图形的绘制了。
CAD中的线型和线宽设置
CAD中的线型和线宽设置在CAD软件中，线型和线宽的设置是非常重要的功能，它们在绘制和编辑图形时起着关键的作用。
本文将详细介绍CAD软件中线型和线宽的设置方法和技巧。
首先，我们来讨论线型设置。
CAD软件中线型通常分为实线、虚线和点线等几种类型。
线型设置对于不同的绘图需求有不同的选择。
CAD软件通常默认使用实线作为线型，但我们可以根据具体需要进行调整。
要设置线型，我们可以通过绘图设置或图层管理面板中的线型选项来完成。
在绘图设置中，我们可以自定义线型名称、模式和缩放比例。
例如，如果我们需要使用虚线，可以选择“虚线”作为线型名称，然后选择虚线模式和合适的缩放比例。
线型的模式可以通过设置不同长度的线段来实现不同的线型效果。
另外，CAD软件还提供了一些预定义的线型供我们选择。
预定义线型包括虚线、点划线、点线和中心线等，它们适用于不同的绘图需求。
选择合适的预定义线型可以提高绘图效率和准确性。
除了线型，线宽的设置也是CAD软件中的重要功能。
线宽决定了绘制出的线段的粗细程度。
CAD软件通常提供了一些预定义的线宽供我们选择，如0.13mm、0.18mm和0.25mm等。
我们也可以自定义线宽，根据实际需要设置不同的线宽值。
在CAD软件中，我们可以通过绘图设置或图层管理面板中的线宽选项来设置线宽。
在绘图设置中，我们可以选择预定义的线宽或者输入自定义值。
线宽的设置会直接影响到绘图的效果和可读性，因此在选择线宽时需要注意平衡线段的粗细和绘图的清晰度。
除了线型和线宽的设置，CAD软件还提供了一些辅助功能来帮助我们更好地绘图。
例如，我们可以通过图层管理来管理线型和线宽的属性，并对不同的图层进行设置。
图层管理还可以实现图层的可见性和冻结，方便我们快速切换和查看绘图内容。
在使用CAD软件进行绘图时，准确地设置线型和线宽是非常重要的。
合理的线型和线宽设置可以提高绘图效率和准确性，使绘图内容更加清晰易读。
通过本文的介绍，希望读者们能够更好地理解CAD软件中线型和线宽的设置方法和技巧，并能够灵活运用于实际绘图中。
CAD怎么使用线型比例画虚线
CAD怎么使用线型比例画虚线
其实在CAD里面画虚线的方法很多，但用线型比例来画最块最容易管理。
下面是店铺带来关于CAD怎么使用线型比例画虚线的内容，希望可以让大家有所收获!
CAD使用线型比例画虚线的方法
首先新建一个虚线图层
打开CAD，新建一个文档，或者是打开需要绘制虚线的文档，为了绘图的正规，需要新建一个虚线图层，点击“格式”，然后点击“图层”。
进入图层管理器中，点击“新建”按钮新建一个图层，然后命名为“虚线”，或者是其他名字，然后点击线型下面的“continue”。
进入到线型选择界面中，这里没有我们想要的线型，点击“加载”。
找到需要的虚线线型这里选择第一个，然后点击“确定”加载线型。
返回到线型对话框中，这时候点击选择刚才的线型ISO，然后点击“确定”并关掉剩下的界面。
绘制虚线调整虚线
返回到绘图界面，选择“虚线”这个图层，然后点击“直线”绘图命令，绘制一条线条就是虚线。
当然，如果绘制的虚线看不见或者是间隔太小，需要调整，点击“格式”，然后点击“线型”。
选中虚线图层的那个线型，这里是ISO这个，点击选中，然后在“全局比例”中，输入较大的比例，点击“确定”。
这时候就能够放大或者是缩小虚线的间距了，如果不满意，按照刚才的方式，改变全局比例大小即可。
cad画虚线效果图。
用cad2007画虚线的方法步骤
用cad2007画虚线的方法步骤
CAD画虚线的方法非常简单，只是大家在画好虚线后，发现虚线不“虚”，只有将图形放大或缩小后，才能看出是虚线，这是因为刚刚画出来的虚线默认比例为1，只要将比例调整到一个合适的大小，虚线就能正常显示。
今天小编给大家完整演示一遍。
用cad2007画虚线的方法一
在线型中找一根看似虚线的线型。
如果找到虚线线型，可跳过2-5步骤;
如果找不到，就需要先设置虚线图层。
打开图层管理器，快捷键 LA 。
新建→取名→线型：
选择一根看似虚线的线型→确定→确定。
在图形中先选择刚刚设置好的虚线图层。
画一条直线，发现虚线不"虚"。
通过快捷键MO→回车，打开属性面板，选择画好的直线。
在线型比例中输入各种大小的数字，从0.00几到几千，慢慢调整。
以下为各种线型比例的虚线。
用cad2007画虚线的方法二
有时候画的虚线特性里面没有，比如我们首先新建一个图层，点开线型，如图所示，
然后点击，加载，如图所示
下翻里面可以找到很多的线型，如图所示
比如说小编随意的选择一条，点击确定，如图所示
之后你会发现这个线型被加载了，然后点击这个虚线，点击确定，如图所示
然后回到图层里面，会发现，这个图层上面的线型改变了，点击确定
之后在当前图层上面就可以画出来这样的虚线了，如图所示。

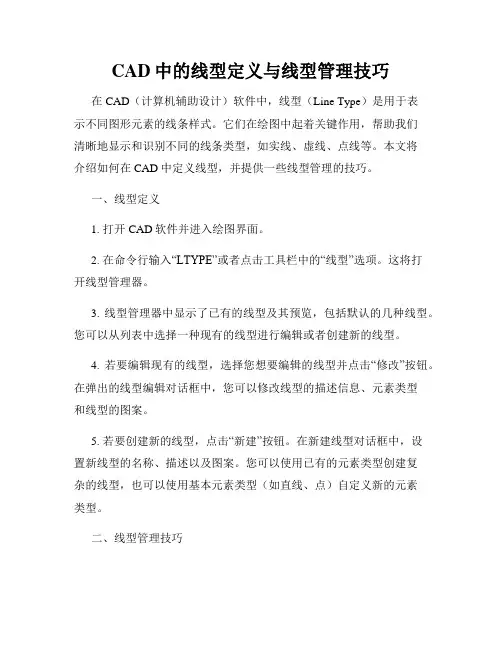

CAD中的线型定义与线型管理技巧
CAD中的线型定义与线型管理技巧在CAD（计算机辅助设计）软件中，线型（Line Type）是用于表示不同图形元素的线条样式。
它们在绘图中起着关键作用，帮助我们清晰地显示和识别不同的线条类型，如实线、虚线、点线等。
本文将介绍如何在CAD中定义线型，并提供一些线型管理的技巧。
一、线型定义1. 打开CAD软件并进入绘图界面。
2. 在命令行输入“LTYPE”或者点击工具栏中的“线型”选项。
这将打开线型管理器。
3. 线型管理器中显示了已有的线型及其预览，包括默认的几种线型。
您可以从列表中选择一种现有的线型进行编辑或者创建新的线型。
4. 若要编辑现有的线型，选择您想要编辑的线型并点击“修改”按钮。
在弹出的线型编辑对话框中，您可以修改线型的描述信息、元素类型和线型的图案。
5. 若要创建新的线型，点击“新建”按钮。
在新建线型对话框中，设置新线型的名称、描述以及图案。
您可以使用已有的元素类型创建复杂的线型，也可以使用基本元素类型（如直线、点）自定义新的元素类型。
二、线型管理技巧1. 使用已定义的线型：CAD软件通常提供了一些默认的线型，您可以直接使用它们来绘制不同类型的线条。
选择合适的线型可以使绘图更加清晰明了。
例如，在绘制建筑平面图时，可以使用虚线表示隔墙或者柱子。
2. 自定义线型：根据实际需要，您可以根据绘图的特点和要求，自定义线型。
例如，如果您需要在绘图中标记管道的位置，可以创建一个特殊的点线型，以区分它们与其他线条。
3. 线型比例：通过调整线型的比例，可以改变线型的密度和显示效果。
调整线型比例可以使线条更加醒目或者细小，适应不同的绘图要求。
一般情况下，实线的比例为1，而虚线的比例在0.5到2之间。
4. 共享线型：在团队协作或者多个项目中，共享线型可以提高工作效率和一致性。
您可以将自定义的线型保存为文件，并将其共享给他人使用。
在其他项目中导入共享的线型文件，即可在绘图中使用它们。
5. 线型库管理：随着不断的绘图和创建，您可能会积累很多不同的线型。
掌握CAD的虚线类型和线型比例
掌握CAD的虚线类型和线型比例在进行CAD设计时，掌握虚线类型和线型比例是非常重要的技巧。
虚线类型和线型比例的正确应用能够提高设计效率和准确度，让我们的设计图纸更加清晰明了。
在本文中，我们将重点介绍CAD软件中常用的虚线类型和线型比例的使用方法。
虚线类型是CAD软件中用来表示虚线的不同样式。
通过选择不同的虚线类型，我们可以准确地呈现出物体的轮廓、构造和特征。
CAD软件通常默认提供了几种常用的虚线类型，比如“构造线”、“隐藏线”、“中心线”等。
虚线类型的选择取决于具体的设计需求和图纸的表达方式。
在CAD软件中，通过以下步骤来选择和应用虚线类型：Step 1：打开CAD软件并进入绘图界面。
Step 2：选择绘图工具栏中的“线”工具。
Step 3：在属性设置栏中找到“线型”选项。
Step 4：点击“线型”选项，弹出线型选择框。
Step 5：在线型选择框中，可以看到CAD软件提供的虚线类型列表。
点击列表中的虚线类型，即可应用到绘图中的线条上。
除了选择虚线类型，我们还需要掌握线型比例的使用方法。
线型比例是指虚线中的实线和空白部分的比例。
不同的CAD软件可能有不同的线型比例设定方式，但一般都可以通过属性设置栏或者绘图设置来进行调整。
通过改变线型比例，我们能够灵活地调整虚线的密度和清晰度。
常见的线型比例有1:1、1:2、2:1等。
其中，1:1表示实线和空白部分的长度相等，2:1表示实线比空白部分长一倍。
根据实际设计需求，我们可以选择合适的线型比例，以达到最佳的效果。
在CAD软件中，通过以下步骤来调整线型比例：Step 1：打开CAD软件并进入绘图界面。
Step 2：选择绘图工具栏中的“线”工具。
Step 3：在属性设置栏中找到“线型”选项。
Step 4：点击“线型”选项，弹出线型选择框。
Step 5：在线型选择框中，选择所需的虚线类型。
Step 6：在线型选择框中，还可以看到虚线的“比例”选项。
点击该选项，可以调整虚线的线型比例。
CAD中的标尺和辅助线使用技巧
CAD中的标尺和辅助线使用技巧CAD（计算机辅助设计）软件是一种广泛应用于建筑、机械等设计领域的工具。
在CAD软件中，标尺和辅助线是非常重要的功能，它们能够帮助设计师更准确地进行绘图和测量。
在本文中，我们将介绍CAD中标尺和辅助线的使用技巧。
首先，我们来讲讲标尺的使用。
标尺在CAD软件中通常位于绘图界面的上方或左侧，用于测量和确定绘图中的各种尺寸和距离。
当我们进行绘图时，可以通过单击标尺上的刻度或直接在标尺上拖动鼠标来设置绘图元素的尺寸。
此外，标尺还可以用来对齐和对准绘图元素，以确保绘图的准确性。
例如，在绘制一条直线时，我们可以将鼠标拖动到标尺上的特定位置，以确保直线的长度精确到特定的尺寸。
除了标尺，CAD软件还提供了辅助线功能，它可以辅助我们在绘图过程中定位和测量各种元素。
辅助线是一条虚线，可以在绘图界面上显示出来，用来辅助我们进行对齐和测量。
在CAD软件中，我们可以通过在绘图界面上单击鼠标右键并选择“辅助线”选项来创建辅助线。
然后，在弹出的辅助线设置对话框中，我们可以设置辅助线的长度、角度和位置。
创建好辅助线后，我们可以将绘图元素对齐到辅助线上，以确保绘图的准确性。
此外，我们还可以使用辅助线进行测量和标注，以便更方便地理解绘图中的尺寸和距离。
在使用CAD软件时，还有一些与标尺和辅助线相关的技巧是非常有用的。
首先，我们可以使用“捕捉”功能来帮助我们更精确地绘图和测量。
通过激活CAD软件中的“捕捉”选项，我们可以将绘图元素的点、线、圆等吸附到标尺和辅助线上，以确保绘图的准确性。
其次，我们可以使用“隐藏”和“显示”功能来控制标尺和辅助线的显示与隐藏，以便更好地观察和编辑绘图。
另外，我们还可以通过设置标尺和辅助线的颜色和样式来个性化我们的绘图界面，使其更符合我们的喜好和需要。
总之，标尺和辅助线是CAD软件中非常重要的功能，它们能够帮助我们更准确地进行绘图和测量。
在使用CAD软件时，我们可以灵活运用标尺和辅助线的使用技巧，提高绘图的准确性和效率。
CAD线型设置技巧
CAD线型设置技巧CAD是一款广泛应用于工程设计领域的计算机辅助设计软件。
在CAD中，线型设置是非常重要的一项技巧，它能够帮助用户根据需要绘制不同类型的线条，从而准确表达设计意图。
本文将介绍一些常用的CAD线型设置技巧，希望能够对使用CAD的设计人员有所帮助。
首先，我们需要了解CAD中线型的概念。
在CAD中，线型是由一系列点和间隔组成的。
通过调整这些点和间隔的位置和数值，我们可以创建不同的线型。
接下来，我将介绍如何设置CAD中的线型。
1. 打开CAD软件并创建一个新的绘图文件。
2. 在CAD菜单栏中找到“格式”选项，并点击“线型”。
3. 在弹出的线型管理器对话框中，可以看到已经定义好的一些线型。
可以选择其中的一个作为基础，也可以创建自定义的线型。
4. 如果选择使用现有的线型，直接在列表中点击选择，并点击“设为当前”将其设置为当前线型。
如果需要根据自己的需求创建线型，则点击“新建”按钮。
5. 在新建线型对话框中，可以命名线型，并在图示区域进行线型的编辑。
6. 在图示区域中，可以添加点和间隔，通过调整它们的位置和数值，来定义线型的样式。
可以使用“添加”、“删除”、“移动”等按钮进行相应的操作。
7. 在编辑线型时，可以通过“域值”来控制线型的起始位置。
域值为0表示起始位置为点开始，为1表示起始位置为空白。
可以根据需要进行调整。
8. 编辑完成后，点击“应用”将线型保存，并关闭线型管理器对话框。
除了基本的线型设置，CAD还提供了一些进阶的线型设置技巧，能够满足更多复杂的设计需求。
1. 自定义线宽：在CAD中，默认线宽为0，即最细的线条。
如果需要绘制粗线，则可以调整线宽。
在CAD菜单栏的“格式”选项中，点击“图形属性管理器”，在弹出的对话框中可以设置线宽。
2. 虚线样式：除了实线，CAD还可以绘制虚线。
在CAD菜单栏的“格式”选项中，点击“图线”，在弹出的对话框中选择“虚线样式”。
可以选择现有的虚线样式，也可以自定义虚线样式。
cad虚线怎么显示不了、cad虚线画不了
cad虚线怎么显示不了、cad虚线画不了
新建一个虚线图层,可是显示不出来虚线，这是因为他图形比例的原因。
下面店铺给大家整理了更多关于cad虚线显示的方法，希望大家喜欢。
cad虚线显示的方法步骤：
打开CAD，使用虚线图层绘制的虚线显示的却是实线，如图。
在cad中的菜单栏，点击“格式”，弹出格式选择栏目，点击“线型”，进入限行设置界面。
这里显示了所以自己所有图层的线型，可以直接点击“加载”找打自己喜欢的虚线类型，设置即可，但是为了使得图层不乱套，强烈不建议这样操作。
选中虚线的线“bylayer”(随层是最标准的做法)，然后点击“显示细节”。
弹出“全局比例因子”和“当前对象缩放比例”功能栏，点击“全局比例因子”进行更改，这里更改显示比例。
这里更改为10，然后点击“确定”，返回到绘图界面。
是不是这个线条显示出虚线了呢，如果还不够明显，按照刚才的方式，再次更改“全局比例因子”，更改大一些即可(注意：有些可能是太大而看不出来是虚线，需要更改为小的值，这种情况主要是在绘制的图形比例很小，基本是小mm级别的图形尺寸才可能出现这种往小比例的更改)。
扩展问题：CAD画不出虚线原因
首先看下画虚线的步骤：命令新建图层，输入你图层名称，选择颜色。
选择线形，如果在你没有你要选择的线形，那么你就点加载,虚线一般有几种选择，在图层中选择你想要的线形，然后编辑线宽，左键双击你想要的图层，然后点击确定，你就可以用你选的图层做图了。
画不出的原因：
1.虚线线型没有加载。
2.没有建立虚线层。
CAD中的线型编辑技巧
CAD中的线型编辑技巧在CAD软件中，线型是设计图中起到重要作用的元素之一。
通过合理运用线型，可以达到准确表达设计意图的目的。
在CAD中，我们可以通过线型编辑功能进行线型的创建、修改和应用。
本文将为大家介绍CAD中的线型编辑技巧，帮助大家更好地运用这一功能。
首先，让我们来了解一下CAD中线型的定义。
线型是一种由虚线、实线和点线等组成的图形样式。
通过不同的线型组合，设计图可以表达不同的含义。
因此，掌握线型编辑技巧对于正确绘制设计图非常重要。
在CAD软件中，常见的线型包括直线、曲线、虚线、点线等。
下面，我们将逐一介绍这几种线型的编辑技巧。
1. 直线：直线在CAD中是最基础的线型，它由两个端点连接而成。
在编辑直线时，我们可以通过指定端点的坐标、长度和角度等数据来绘制。
同时，我们还可以通过命令行输入直线的起点和终点坐标来创建直线。
2. 曲线：曲线是连接多个点的线型。
在CAD中，我们可以通过选择多个点的方式创建曲线。
当选择多个点后，我们可以通过调整这些点的位置和曲率，绘制出所需的曲线形状。
3. 虚线：虚线在CAD中常用于表示边界、房间等。
在编辑虚线时，我们可以通过命令选项设置虚线的样式、间隔和起点等。
例如，我们可以选择点划线、短划线、长划线等虚线样式，以适应不同需求。
4. 点线：点线是由一系列点连接而成的线型。
在CAD中，我们可以通过命令选项来设置点线的样式和间隔。
例如，我们可以选择圆点线、方点线等点线样式，使得设计图更加清晰易读。
除了以上介绍的线型，CAD软件还提供了各种其他类型的线型供我们选择和编辑。
在编辑线型时，我们可以通过命令行输入相应的参数，也可以通过图形界面上的工具栏进行操作。
在进行线型编辑时，我们还需注意以下几点：1. 线型的选择：在进行线型编辑时，我们首先需确定所需要编辑的线型。
通过选择对应的线型对象，我们可以在编辑界面中对其进行修改和应用。
2. 参数设置：在进行线型编辑时，我们可以通过命令选项设置各种参数。
