2014年下半年网络规划师真题+答案解析(全国计算机软考)上午选择+下午案例+论文
2014年下半年网络规划师真题+答案解析上午选择1.计算机采用分级存储体系的主要目的是为了（）。
A. 解决主存容量不足的问题B. 提高存储器读写可靠性C. 提高外设访问效率D. 解决存储的容量、价格和速度之间的矛盾答案：D本题考查计算机系统基础知识。
存储体系结构包括不同层次上的存储器，通过适当的硬件、软件有机地组合在一起形成计算机的存储体系结构。
例如，由高速缓存（Cache)、主存储器（MM)和辅助存储器构成的3层存储器层次结构存如右图所示。
接近CPU的存储器容量更小、速度更快、成本更高；辅存容量大、速度慢，价格低。
采用分级存储体系的目的是解决存储的容最、价格和速度之间的矛盾。
2.设关系模式R (U，F)，其中U为属性集，F是U上的一组函数依赖，那么函数依赖的公理系统(Armstrong公理系统)中的合并规则是指为（）为F所蕴涵。
A. 若A→B，B→C，则A→CB. 若Y?X?U，则X→YC. 若A→B，A→C ,则A→BCD. 若A→B，C?B,则A→C答案：C本题考查函数依赖推理规则。
函数依赖的公理系统（即Armstrong公理系统）为：设关系模式R(U，F),其中U为属性集，F是U上的一组函数依赖，那么有如下推理规则：A1自反律：若Y?X?U，则X→Y为F所蕴涵。
A2增广律：若X→Y为F所蕴涵，且Z?U，则XZ→YZ为F所蕴涵。
A3传递律：若X→Y，Y→Z为F所蕴涵，则X→Z为F所蕴涵。
根据上述三条推理规则又可推出下述三条推理规则：A4合并规则：若X→Y，X→Z,则X→YZ为F所蕴涵。
A5伪传递率：若X→Y, WY→Z,则XW→Z为F所蕴涵。
A6分解规则：若X→Y，Z?Y，则X→Z为F所蕴涵。
若A→B，B→C，则A→C符合规则为A3,即传递规则；若Y?X?U，则X→Y符合规则为A1，即为自反规则：若A→B，A→C ,则A→BC符合规则为A4,即为合并规则；若A→B，C?B,则A→C符合规则为A6,即为分解规则。
3.在结构化分析方法中，用（3）表示功能模型，用（4）表示行为模型。
A. ER图B. 用例图C. DFDD. 对象图答案：C4.在结构化分析方法中，用（3）表示功能模型，用（4）表示行为模型。
A. 通信图B. 顺序图C. 活动图D. 状态转换图答案：D结构化分析方法的基本思想是自顶向下，逐层分解，把一个大问题分解成若干个小问题，每个小问题再分解成若干个更小的问题。
经过逐层分解，每个圾低层的问题都是足够简单、容易解决的。
结构化方法分析模型的核心是数据字典，围绕这个核心，有三个层次的模型，分别是数据模型、功能模型和行为模型（也称为状态模型)。
在实际工作中，一般使用E-R图表示数据模型，用DFD表示功能模型，用状态转换图表示行为模型。
这三个模型有着密切的关系，它们的建立不具有严格的时序性，而是一个迭代的过程。
5.以下关于单元测试的说法中，正确的是（）。
A. 驱动模块用来调用被测模块，自顶向下的单元测试不需要另外编写驱动模块B. 桩模块用来模拟被测模块所调用的子模块，自顶向下的单元测试中不需要另外编写桩模块C. 驱动模块用来模拟被测模块所调用的子模块，自底向上的单元测试中不需要另外编写驱动模块D. 桩模块用来调用被测模块，自底向上的单元测试中不需要另外编写桩模块答案：A6.公司欲开发一个用于分布式登陆的服务器端程序，使用面向连接的TCP协议并发地处理多客户端登陆请求。
用户要求该服务端程序运行在Linux、Solaris和Windows NT等多种操作系统平台之上，而不同的操作系统的相关API函数和数据都有所不同。
针对这种情况，公司的架构师决定采用“包装器外观（Wrapper Facade）”架构模式解决操作系统的差异问题。
具体来说，服务端程序应该在包装器外观的实例上调用需要的方法，然后将请求和请求的参数发送给（6），调用成功后将结果返回。
使用该模式（7）。
A. 客户端程序B. 操作系统API函数C. TCP协议API函数D. 登录连接程序答案：B7.公司欲开发一个用于分布式登陆的服务器端程序，使用面向连接的TCP协议并发地处理多客户端登陆请求。
用户要求该服务端程序运行在Linux、Solaris和Windows NT等多种操作系统平台之上，而不同的操作系统的相关API函数和数据都有所不同。
针对这种情况，公司的架构师决定采用“包装器外观（Wrapper Facade）”架构模式解决操作系统的差异问题。
具体来说，服务端程序应该在包装器外观的实例上调用需要的方法，然后将请求和请求的参数发送给（6），调用成功后将结果返回。
使用该模式（7）。
A. 提高了底层代码访问的一致性，但降低了服务端程序的调用性能B. 降低了服务端程序功能调用的灵活性，但提高了服务端程序的调用性能C. 降低了服务端程序的可移植性，但提高了服务端程序的可维护性D. 提高了系统的可复用性，但降低了系统的可配置性答案：A本题主要考查考生对设计模式的理解与应用。
题干描述了某公司欲开发一个用于分布式登录的服务端程序，使用面向连接的TCP 协议并发地处理多客户端登录请求。
用户要求该服务端程序运行在Linux、Solaris和Windows NT等多种操作系统平台之上，而不同的操作系统的相关API函数和数据都有所不同。
针对这种情况，公司的架构师决定采用“包装器外观（WrapperFacade)”架构模式解决操作系统的差异问题。
具体来说，服务端程序应该在包装器外观的实例上调用需要的方法，然后将请求和请求的参数发送给操作系统API函数，调用成功后将结果返回。
使用该模式提高了底层代码访问的一致性，但降低了服务端程序的调用性能。
8.某服装店有甲、乙、丙、丁四个缝制小组。
甲组每天能缝制5件上衣或6条裤子：乙组每天能缝制6件上衣或7条裤子：丙组每天能缝制7件上衣或8条裤子；丁组每天能缝制8件上衣或9条裤子。
每组每天要么缝制上衣，要么缝制裤子，不能弄混。
订单要求上衣和裤子必须配套（每套衣服包括一件上衣和一条裤子）。
做好合理安排，该服装店15天最多能缝制（）套衣服。
A. 208B. 209C. 210D. 211答案：D本题考查数学应用能力根据题意，甲、乙、丙、丁四组做上衣和裤子的效率之比分别为5/6、6/7、7/8、8/9，并且依次增加。
因此，丁组做上衣效率更高，甲组做裤子效率更高。
为此，安排甲组15天全做裤子，丁组15天全做上衣。
设乙组用x天做上衣，15-x天做裤子；丙组用y天做上衣，15-y天做裤子，为使上衣和裤子配套，则有0+6x+7y+8*15=6*15+7(15-x)+8(15-y)+0所以，13x+15y=13*15，y=13-13x/1515天共做套数6x+7y+8*15=6x+7(13-13x/15)+120=211-x/15只有在x=0时，最多可做211套。
此时，y=13，即甲乙丙丁四组分别用0、0、13、15天做上衣，用15、15、2、0天做裤子。
9.生产某种产品有两个建厂方案。
（1）建大厂：需要初期投资500万元。
如果产品销路好，每年可以获利200万元；如果销路不好，每年会亏损20万元。
（2）建小厂，需要初期投资200万元。
如果产品销路好，每年可以获利100万元；如果销路不好，每年只能获利20万元。
市场调研表明，未来2年，这种产品销路好的概率为70%。
如果这2年销路好，则后续5年销路好的概率上升为80%;如果这2年销路不好，则后续5年销路好的概率仅为10%。
为取得7年最大总收益，决策者应（）。
A. 建大厂，总收益超500万元B. 建大厂，总收益略多于300万元C. 建小厂，总收益超500万元D. 建小厂，总收益略多于300万元答案：B本题考查数学应用能力。
采用决策树分析方法解答如下：先画决策树，从左至右逐步画出各个决策分支，并在各分支上标出概率值，再在最右端分别标出年获利值。
然后，从右至左，计算并填写各节点处的期望收益。
在右面四个节点处依次按下列算式计算5年的期望值，并将结果分别写在节点处。
节点④：{200*0.8+(-20)*0.2}*5=780节点⑤：{200*0.1-K-20} *0.9)*5=10节点⑥：{100*0.8+20*0.2} *5=420接点⑦：{100*0.1+20*0.9} *5=140再在②、③节点处按如下算式计算2年的期望值（扣除投资额)，并将结果（7年总收益）写在节点处。
节点②:{200*0.7+(-20)*0.3}*2+{780*0.7+10*0.3}-500=317节点③：{100*0.7+20*0.3}*2+{420*0.7+140*0.3}-200=288由于节点②处的总收益值大于节点③处的总收益值。
因此决定建大厂。
10.软件商标权的保护对象是指（）。
A. 商业软件B. 软件商标C. 软件注册商标D. 已使用的软件商标答案：C软件商标权是软件商标所有人依法对其商标（软件产品专用标识）所享有的专有使用权。
在我国，商标权的取得实行的是注册原则，即商标所有人只有依法将自己的商标注册后，商标注册人才能取得商标权，其商标才能得到法律的保护。
对其软件产品已经冠以商品专用标识，但未进行商标注册，没有取得商标专用权，此时该软件产品专用标识就不能得到商标法的保护，即不属于软件商标权的保护对象。
未注册商标可以自行在商业经营活动中使用，但不受法律保护。
未注册商标不受法律保护，不等于对使用未注册商标行为放任自流。
为了更好地保护注册商标的专用权和维护商标使用的秩序，需要对未注册商标的使用加以规范。
所以《商标法》第四十八条专门对使用未注册商标行为做了规定。
未注册商标使用人不能违反此条规定，否则商标行政主管机关将依法予以查处。
11.基于模拟通信的窄带ISDN能够提供声音、视频、数据等传输服务。
ISDN有两种不同类型的信道，其中用于传送信令的是（11），用于传输语音/数据信息的是（12）。
A. 信道B. B信道C. C信道D. D信道答案：D12.基于模拟通信的窄带ISDN能够提供声音、视频、数据等传输服务。
ISDN有两种不同类型的信道，其中用于传送信令的是（11），用于传输语音/数据信息的是（12）。
A. A信道B. B信道C. C信道D. D信道答案：BISDN 分为窄带ISDN (Narrowband ISDN, N-ISDN)和宽带ISDN (Broadband ISDN, B-ISDN)。
窄带ISDN的目的是以数字系统代替模拟电话系统，把音频、视频和数据业务在一个网络上统一传输。
窄带ISDN 系统提供两种用户接口：即基本速率接口2B+D 和基群速率接口30B+D。
其中的B信道是64kb/s的话音或数据信道，而D信道是16kb/s 或64kb/s的信令信道。
对于家庭用户，通信公司在用户住所安装一个第一类网络终接设备NT1。
2014年下半年网络工程师下午案例分析试卷真题
网络工程师2014年下半年下午试卷-案例分析第1题某企业的网络结构如图1-1 所示。
【软考在线免费题库，定制学习计划】问题1.1 1. 图1-1中的网络设备①应为（1)，网络设备②应为（2 )，从网络安全的角度出发， Switch9所组成的网格一般称为（3 )区。
2. 图1-1中③处的网络设备的作用是检测流经内网的倌息提供对网络系统的安全保护，该设备提供主动防护，能预先对入侵活动和攻击性网络流量进行拦截，避免造成损失，而不是简单地在恶意流量传送时或传送后才发出警报。
网络设备③应为（4 )，其连接的Switch1 的G1/1端口称为（5 )端口。
这种连接方式一般称为（6)。
问题1.2 1. 随着企业用户的增加，要求部署上网行为管理设备，对用户的上网行为进行安全分析、流量管理、网络访问控制等，以保证正常的上网需求。
部署上网行为管理设备的位置应该在图1-1中的（7 )和（8 )之间比较合理。
2. 网卡的工作模式有直接、广播、多播和混杂四种模式.缺省的工作模式为(9)和（10 )。
即它只接收广播帧和发给自己的帧。
网络管理机在抓包时，需要把网卡置于（11 )，这时网卡将接受同一子网内所有站点所发送的数据包.这样就可以达到对网络信息监视的目的。
问题1.3 针对图1-1中的网络结构，各台交换机需要运行（12 )协议.以建立一个无环路的树状网络结构。
按照该协议，交换机的默认优先级值为（13 )，根交换机是根据（14)来选择的。
值小的交换机为根交换机：如果交换机的优先级相同，再比较（15 )。
当图1-1中的Switch1~Switch3之间的某条链路出现故障时，为了使阻塞端口直接进入转发状态，从而切换到备份链路上，需要在Switch1~Switch8上使用（16)功能。
问题1.4 根椐层次化网络的设计原则，从图1-1中可以看出该企业采用由（17 )层和（18 )层组成的两层架构，其中，MAC地址过滤和lP地址绑定等功能是由（19 )完成的，分组的高速转发是由（20 )完成的。

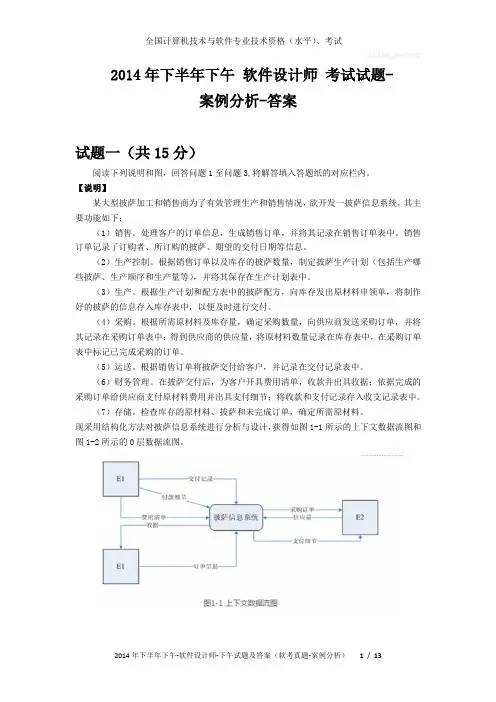

2014年下半年下午 软件设计师 试题及答案与解析-软考考试真题-案例分析
2014年下半年下午软件设计师考试试题-案例分析-答案试题一（共15分）阅读下列说明和图，回答问题1至问题3,将解答填入答题纸的对应栏内。
【说明】某大型披萨加工和销售商为了有效管理生产和销售情况，欲开发一披萨信息系统，其主要功能如下：（1）销售。
处理客户的订单信息，生成销售订单，并将其记录在销售订单表中。
销售订单记录了订购者、所订购的披萨、期望的交付日期等信息。
（2）生产控制。
根据销售订单以及库存的披萨数量，制定披萨生产计划（包括生产哪些披萨、生产顺序和生产量等），并将其保存在生产计划表中。
（3）生产。
根据生产计划和配方表中的披萨配方，向库存发出原材料申领单，将制作好的披萨的信息存入库存表中，以便及时进行交付。
（4）采购。
根据所需原材料及库存量，确定采购数量，向供应商发送采购订单，并将其记录在采购订单表中；得到供应商的供应量，将原材料数量记录在库存表中，在采购订单表中标记已完成采购的订单。
（5）运送。
根据销售订单将披萨交付给客户，并记录在交付记录表中。
（6）财务管理。
在披萨交付后，为客户开具费用清单，收款并出具收据；依据完成的采购订单给供应商支付原材料费用并出具支付细节；将收款和支付记录存入收支记录表中。
（7）存储。
检查库存的原材料、拔萨和未完成订单，确定所需原材料。
现采用结构化方法对披萨信息系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。
【问题1】根据说明中的词语，给出图1-1中的实体E1～E2的名称。
【参考答案】E1、客户；E2、供应商【答案解析】DFD是一种便于用户理解、分析系统数据流程的图形化建模工具，是系统逻辑模型的重要组成部分。
上下文DFD (顶层DFD)通常用来确定系统边界，将待开发系统看作一个大的加工（处理)，然后根据系统从哪些外部实体接收数据流，以及系统将数据流发送到哪些外部实体，建模出的上下文图中只有唯一的一个加工和一些外部实体，以及这两者之间的输入输出数据流。
2014年11月网络工程师真题详解(上午)教程
全国计算机技术与软件专业资格（水平）考试 2014年下半年网络工程师考试上午试卷●属于CPU中算数逻辑单元的部件是 （ 1）。
（1）A.程序计数器 B.加法器 C.指令寄存器 D.指令译码器答案 B试题解析：运算器又称算数逻辑单元ALU，是用来完成算数运算、逻辑判断、逻辑运算和信息传递的部件，或者说是数据处理的部件。
它由加法器、移位电路、逻辑运算部件、寄存器等构成。
由于任何数学运算最终可用加法和移位这两种基本操作来完成，因而加法器是ALU的核心部件，寄存器作用是暂时存放参与运算的操作数和运算的结果，目前使用的累加器也可看成是由加法器与寄存器组成。
●内存按字节编制从A5000H到DCFFFH的区域其存储容量为 （ 2 ）。
（2）A.123KB B.180KB C.223KB D.224KB答案 D试题解析：该题可全部化为2进制计算或直接使用十六进制计算，下面以十六进制为例：1求二者之间容量，前后相减，由于首尾字节本身要占用位置，因此注意要加个1，结果为十六进制。
DCFFFH-A5000H+1=38000H2十六进制转十进制。
3*164+8*163=54*163=54*212=224*2103第二步结果为字节B，需要转换为KB，因此除以1024，也就是210，最终得224KB。
（38000H化成二进制为：111000000000000000=2^15+2^16+2^17=2^10（32+64+128）=224k B）●计算机采用分级存储体系的主要目的是为了解决（ 3 ）的问题。
（3）A. 主存储容量不足 B. 存储器读写可靠性C. 外设访问效率D. 存储容量、成本和速度之间的矛盾答案 D试题解析：计算机分级存储体系目前最常用的是三级存储体系，CPU---CaChe（高速缓存）---主存----辅存，其中CaChe是用于解决存取速度不够快，辅存是用于解决存储容量不够大，二者结合可在容量和速度实现提升的情况下尽可能的减少价格和成本。
2014软件水平考试(高级)网络规划设计师真题及答案案例
2014软件水平考试(高级)网络规划设计师真题及答案案例第1部分：问答题，共3题，请在空白处填写正确答案。
1.[问答题]【说明】[问题2](5分)PoE和PPPoE都是技术较成熟的认证技术，在标准化程度、安全性、精确计费、带宽/端0的控制方面都有相似的优点。
(1)随着Triple Play“三重播放”业务和以广播pPIV为代表的多媒体业务的发展，请简单叙述采用PPPoE接入方式会带来的问题。
(2) 目前，业界正逐步推动PPPoE认证技术向IPoE认证技术转换，请简单描述IPoE的特点以及大规模商用需解决的关键问题。
[问题3](6分)PoE部署要从运营支撑系统、核心层、业务控制层和接入层分别进行部署。
(1)图2-1的IPoE部署采用的是多边缘架构进行业务接入区分优化，请对其进行简要描述。
(2)如果对IPoE部署采用单边缘架构的部署方案，请对图2-1简单修改并画出其拓扑结构。
(3)比较多边缘和单边缘两种IPoE部署方案的优缺点。
[问题4](4分)目前电信运营商的用户采用IPoE 的宽带接入主要认证场景为大客户专线接入认证、IPTV等, IPOE和PPPOE的交叉场景就是PTV,下面就IPTV应用PPPoE和IPoE的场景进行分析。
(1)请在图2-2中分别完成PTV使用PPPoE和IPoE认证方式时多播视频流的流向和流数，并予以简单说明(其中，采用IPoE时多播复制点选择在园区交换机和OLT上)。
(2)请根据上述比较简要叙述IPTV业务发展不同阶段时的认证方式选择。
答案:问题1：1.高 2.低 3.数据链路层 4.应用层 5.认证前分配6.认证后分配 7.分离 8.分离 9.不支持 10.支持问题2PPPoE的认证机制较复杂，对设备的处理能力， 内存资源等要求较高。
而传统的BRAS不是多业务承载的，所以在设备的扩展性，可靠性等方 面不足。
IPoE认证涉及到用户设备，网络业务系统等，并不是简单的支持dhcp。
2014下半年网络工程师考试上午真题加答案(三)
2014下半年网络工程师考试上午真题加答案（三） 2016下半年网络工程师考试的报名即将开始。
历年软考真题是必不可少的学习资料。
希赛软考学院为大家整理了2014下半年网络工程师考试真题，希望对大家有所帮助。
●假如有证书发放机构I1，I2用户A在I1获取证书，用户B在I2获取证书，I1和I2已安全交换了各自的公钥，如果用I1《A》表示由I1颁发给A的证书，A可通过（41）证书链获取B的公开密钥。
（41）A.I1《I2》I2《B》B.I2《B》I1《I2》C.I1《B》I2《I2》D.I2《I1》I2《B》【参考答案】A●PGP（Pretty Good Privacy）是一种电子邮件加密软件包，它提供数据加密和数字签名两种服务，采用（42）进行身份认证使用（43）（128位密钥）进行数据加密，使用（44）进行数据完整性验证。
（42）A.RSA公钥证书B.RSA私钥证书C.Kerboros证书D.DES私钥证书（43）A.IDEAB.RSAC.DESD.Diffie-Hellman（44）A.HASHB.MD5C.三重DESD.SHA-1【参考答案】A A B●以下关于S-HTTP的描述中，正确的是（45）。
（45）A.S-HTTP是一种面向报文的安全通信协议，使用TCP443U端口B.S-HTTP所使用的语法和报文格式与HTTP相同C.S-HTTP也可以写为HTTPSD.S-HTTP的安全基础并非SSL【参考答案】D●把交换机由特权模式转换到全局模式使用的命令是（46）。
（46）A.interface f0/1B.config terminalC.enableD.no shutdown【参考答案】B●在无线局域网中，AP（无线接入点）工作在OSI模型的（47）。
（47）A.物理层B.数据链路层C.网络层D.应用层【参考答案】B●利用的扩展ACL禁止用户通过telnet访问子网202.112.111.0/24的命令是（48）。

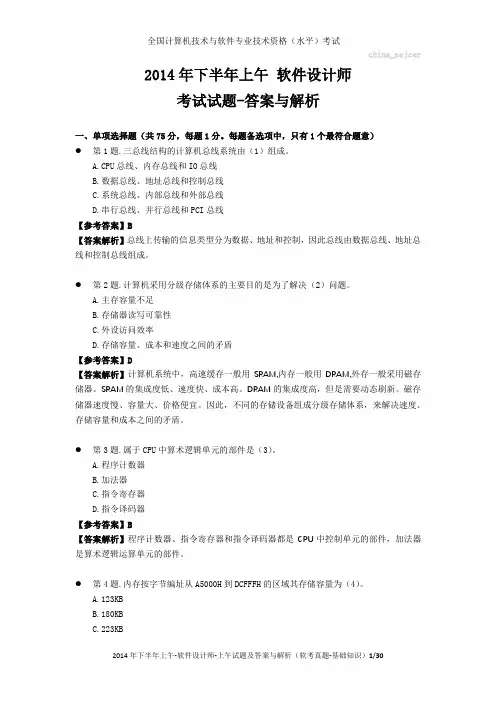

2014年下半年上午 软件设计师 试题及答案与解析-软考考试真题-基础知识
2014年下半年上午软件设计师考试试题-答案与解析一、单项选择题（共75分，每题1分。
每题备选项中，只有1个最符合题意）●第1题.三总线结构的计算机总线系统由（1）组成。
A.CPU总线、内存总线和IO总线B.数据总线、地址总线和控制总线C.系统总线、内部总线和外部总线D.串行总线、并行总线和PCI总线【参考答案】B【答案解析】总线上传输的信息类型分为数据、地址和控制，因此总线由数据总线、地址总线和控制总线组成。
●第2题.计算机采用分级存储体系的主要目的是为了解决（2）问题。
A.主存容量不足B.存储器读写可靠性C.外设访问效率D.存储容量、成本和速度之间的矛盾【参考答案】D【答案解析】计算机系统中，高速缓存一般用SRAM,内存一般用DRAM,外存一般采用磁存储器。
SRAM的集成度低、速度快、成本高。
DRAM的集成度高，但是需要动态刷新。
磁存储器速度慢、容量大、价格便宜。
因此，不同的存储设备组成分级存储体系，来解决速度、存储容量和成本之间的矛盾。
●第3题.属于CPU中算术逻辑单元的部件是（3）。
A.程序计数器B.加法器C.指令寄存器D.指令译码器【参考答案】B【答案解析】程序计数器、指令寄存器和指令译码器都是CPU中控制单元的部件，加法器是算术逻辑运算单元的部件。
●第4题.内存按字节编址从A5000H到DCFFFH的区域其存储容量为（4）。
A.123KBB.180KBC.223KBD.224KB【参考答案】D【答案解析】从地址A5000H到DCFFFH，存储单元数目为37FFFH(即224*1024)个，由于是字节编址，从而得到的存储容景为224KB。
●第5题.以下关于RISC和CISC的叙述中，不正确的是（5）。
A.RISC通常比CISC的指令系统更复杂B.RISC通常会比CISC配置更多的寄存器C.RISC编译器的子程序库通常要比CISC编译器的子程序库大得多D.RISC比CISC更加适合VLSI工艺的规整性要求【参考答案】A【答案解析】计算机工作时就是取指令和执行指令。
2014下半年网络规划师考试真题及答案-下午卷
2014下半年网络规划师考试真题及答案-下午卷试题一（共25分）阅读下列说明，回答问题1至问题5,将解答填入答题纸的对应栏内。
某高校拟对学生公寓网络（已知网络主机超过3000台）进行改造，该校网络部门在技术方案讨论的过程中，提出了以太接入、ADSL接入和GPON接入三种思路。
该部门技术主管在对三种方案的建设成本、网络安全、系统容易维护、宽带综合业务等方面综合考虑后决定才用GPON接入方式，并给出基于GPON技术的学生公寓宽带初步设计方案，如图1-1所示。
【问题1】请比较以太接入、ADSL接入和GPON接入三种方式的特点，并简要说明选择GPON接入方式的理由。
【参考答案】理由：GPON是由局端设备OLT与多个用户端设备ONU之间通过无源光分配网ODN连接的光接入网络。
“无源”的特性使得成本低、维护简单，可提供千兆级带宽，并且技术成熟、抗干扰，已经逐渐成为当今主流的网络接入方式（三网合一与FTTH 接入)。
【试题分析】本题考查网络接入技术以及局域网配置、产品主要性能指标等相关知识即应用。
无源光纤网络PON (Passive optical network)又称被动式光纤网络，是光纤通信网络的一种，其特色为不用电源就可以完成信号处理，除了终端设备需要用到电以外，其中间的节点则以精致小巧的光纤元件构成。
PON系统结构主要由中心局的光线路终端 (OLT)、包含无源光器件的光分配网（ODN)、用户端的光网络单元/光网络终端 (ONU/ONT,其区别为ONT 直接位于用户端，而ONU与用户之间还有其他网络，如以太网）以及网元管理系统（EMS)组成，通常采用点到多点的树型拓扑结构。
在下行方向，IP数据、语音、视频等多种业务由位于中心局的OLT，采用广播方式，通过ODN 中的1:N无源光分配器分配到PON上的所有ONU单元。
在上行方向，来自各个ONU的多种业务信息互不干扰地通过ODN中的1:N无源光合路器耦合到同一根光纤，最终送到位于局端OLT接收端。
2014下半年网络工程师考试真题及答案-下午卷
2014下半年网络工程师考试真题及答案-下午卷试题一（共 20 分）阅读以下说明，1 至问题4 ，将解答填入答题纸对应的解答栏内。
【说明】某企业的网络结构如图1-1 所示。
【问题1】（6分）1.图 1-1 中的网络设备①应为（1），网络设备②应为（2 ），从网络安全的角度出发， Switch9 所组成的网格一般称为（3 ）区。
2.图 1-1 中③处的网络设备的作用是检测流经内网的倌息.提供对网络系统的安全保护，该设备提供主动防护，能预先对入侵活动和攻击性网络流量进行拦截，避免造成损失，而不是简单地在恶意流量传送时或传送后才发出警报。
网络设备③应为（4 ），其连接的Switch1 的G1/1 端口称为（5 ）端口,这种连接方式一般称为（6）。
【参考答案】（1）路由器（2）防火墙（3）非军事或DMZ（4）入侵防御系统或IPS（5）镜像端口（6）旁路模式【问题2】（5分）1.随着企业用户的增加，要求部署上网行为管理设备，对用户的上网行为进行安全分析、流量管理、网络访问控制等，以保证正常的上网需求。
部署上网行为管理设备的位置应该在图1-1 中的（7 ）和（8 ）之间比较合理。
2. 网卡的工作模式有直接、广播、多播和混杂四种模式，缺省的工作模式为（9）和（10 ）。
即它只接收广播帧和发给自己的帧。
网络管理机在抓包时，需要把网卡置于（11 ），这时网卡将接受同—子网内所有站点所发送的数据包.这样就可以达到对网络信息监视的目的。
【参考答案】（7）防火墙（8）路由器（9）广播模式（10）直接模式（11）混杂模式【问题3】（5分）针对图 1-1 中的网络结构，各台交换机需要运行（12 ）协议,以建立一个无环路的树状网络结构。
按照该协议，交换机的默认优先级值为（13 ），根交换机是根据(14)来选择的。
值小的交换机为根交换机：如果交换机的优先级相同，再比较（15 ）。
当图1-1 中的Switch1~Switch3 之间的某条链路出现故障时，为了使阻塞端口直接进入转发状态，从而切换到备份链路上，需要在 Switch1~Switch8 上使用(16)功能。
2014年5月软考网工真题及参考答案(上午、下午)
●若用 256K X 8bit 的存储器芯片，构成地址 40000000H 到 400FFFFFH 且按字节编址的内存 区域，则需（5）片芯片 。
（5）A.4 B.8 C.16 D.32 ●以下关于进度管理工具 Gantt 图的叙述中，不正确的是（6） 。
D（6）A.能清晰的表达每个任务的开始时间、结束时间和持续时间 B.能清晰的表达任务之间的并行关系 C.不能清晰的确定任务之间的依赖关系 D.能清晰的确定影响进度的关键任务 ●若某文件系统的目录结构如下图所示，假设用户要访问文件 fault.Swf，且当前工作目录 为 swshare，则该文件的全文件名为（7） ，相对路径和绝对根路径分别为（8）（7）A.fault.swf B.flash\fault.swf C.swshare\flash\fault.swf D.\swshare\flash\fault.swf （8）A.swshare\flash\和\flash\ B.flash\和\swshare\flash\ C.\swshare\flash\和 flash\ D.\flash\和\swshare\flash\ ●在引用调用方式下进行函数调用，是将（9） 。
（9）A.实参的值传递给形参 B.实参的地址传递给形参 C.形参的值传递给实参 D.形参的地址传递给实参 ●王某买了一件美术作品原件，则他享有该美术作品的（10） （10）A.著作权 B.所有权 C.展览权 D.所有权和展览权 ●路由器连接帧中继网络的接口是（11） ，连接双绞线以太网的接口是（12） 。
（11）A.AUI 接口 B.RJ-45 接口 C.Console 接口 D.Serial 接口 （12）A.AUI 接口 B.RJ-45 接口 C.Console 接口 D.Serial 接口 ●在地面上相距 2000 公里的两地之间通过电缆传输 4000 比特长的数据包，数据速率为 64Kb/s，从开始发送到接收完成需要的时间为（13） 。
2014年下半年软考网络工程师试题和解析(上午、下午)
2014年11月上午题软考网络工程师试卷真题2014年上半年下午试题网络工程师试题一某单位计划部署园区网络，该单位总部设在A区，另有两个分别设在B区和C 区，各个地区之间距离分布如图1-1所示。
该单位的主要网络业务需求在A区，在网络中心及服务器机房亦部署在A区；B的网络业务流量需求远大于C区；c区的虽然业务流量小，但是网络可靠性要求高。
根据业务需要，要求三个区的网络能够互通并且都能够访问互联网，同时基于安全考虑单位要求采用一套认证设备进行身份认证和上网行为管理。
问题1为了保障业务需求，该单位采用两家运营商接入internet。
根据题目需求，回答下列问题；1.两家运营商的internet 接入线路应部署在哪个区？为什么？2.网络运营商提供的mplsvpn和千兆裸光纤两种互联方式，哪一种可靠性高？为什么？3.综合考虑网络需求及运营成本，在AB区之间与AC区之间分别采用上述那种方式进行互联？问题2根据网路部署需求，该单位采购了相应的网络设备，请根据题目说明及表所规定1-2所示的设备数量及合理的部署位置（注：不考虑双绞线的距离限制）。
【问题3】根据题目要求，在图1-2的方框中画出该单位A区网络拓扑示意图（汇聚层以下不画）试题二（共15分）某公司采用win server 2003 操作系统搭建该公司的企业网站，要求用户在浏览器地址必须输入https:///index,.html或https://117.112.89.67/index.html来访问该公司的网站。
其中，index.html文件存放在网站服务器E:\gsdata目录中。
在服务器上安装完成iis6.0后网站属性窗口[网站]，[主目录]选项卡分别如图2-1问题11.按照题目说明。
图2-1中的‘ip地址’文本框中的内容为（ 1 ）：ssl端口文本框内容为（ 2 ）2.按图2-2中本地路径文本框中的内容为（3）；网址要保障用户通过题目要求的方式来访问网址，必须至少勾选（4 ）选题4.备选答案A脚本资源访问 b 读取 c 写入 d 目录浏览问题21.配置该网站时，要在如图2-3所示【目录安全性】选项卡中单击【服务器证书】来获取服务器证书，其中获取服务器证书的步骤顺序如下1生产证书请求文件，2 ca证书挂起（5 ）3ca导出证书文件4在IIS服务器上导入安装文件。
