沪粤版九年级上册 物理 教案 14.3欧姆定律的应用
《电阻的测量》专题复习
学习目标
1、复习《欧姆定律》及其推导式。
2、学习缺少电流表和电压表的情况下测量电阻的思路和方法。
提高综合运用《欧姆定律》及串联、并联电路中电流、电压规律分析问题与解决问题的方法和能力。
3、提高合作意识以及表达交流的能力。
重点：学习缺少电流表和电压表的情况下测量电阻的思路和方法
难点：被测电阻的推导过程及表达式的书写
课堂导学
复习回顾
1.串联电路中的电流、电压规律。
2.并联电路中的电流、电压规律。
3.欧姆定律的表达式及其变形式。
新课导学
伏安法测量电阻的实验原理和电路图
（1）原理：（2）电路图：
一、若实验中，缺少电流表，如何设计实验测量电阻呢？(伏阻法)
（1）实验中缺少电流表时，无法直接测量哪个物理量？电压Array表是测量的是哪个电阻的电压？
(2)聪明的小明在现有实验器材的基础上，拿来了一个已知
阻值的定值电阻R0，他想利用什么来间接测量通过R的电流
大小呢？要想间接测量电流，Rx与定值电阻Ro如何连接
呢？你知道吗？
（3）通过电压和电阻能否计算电流呢?依据是什么?
在上面电路图的基础上，根据前面的分析，把电压表和阻
值已知的定值电阻R0接入电路，把你设计好的电路图画在
导学案上对应的虚线框内。
Rx
交流与展示
观察刚才设计出的伏安法测电阻实验中缺少电流表时如何测电阻的电路图，回答下列问题。
1.每个电路图中，通过电压表测出几个电压值？
2.都有一个已知量，是哪个量？
3.电路的类型呢？
4.为什么在串联电路中利用两个电压值和一个已知量R0能算出被测电阻R的阻值？
5.它们的设计思路一样吗？是怎样的思路呢？
二、若实验中，缺少电压表，又如何设计实验测量电阻呢？（安阻法）
1、如图所示，在现有实验器材的基础上，利用一个阻值已知的定值电阻R0设计缺少电压表时测量电阻的实验。
问题导学：
（1）利用一只电流表和一个阻值已知的定值电阻R0要解决什么问题？
（2）电流表是测量哪个物理量的仪器？定值电阻R0的阻值又是已知的，通过电流和电阻能否计算电压呢?
（3）电流表和定值电阻R0如何连接呢?通过电流表的示数和定值电阻R0的阻值能得谁两端的电压?我们想要利用它们测出谁的电压？
（4）电压表和定值电阻R0并联起来后，应该如何连接电路？
在上面电路图的基础上，根据前面的分析，把电流表和阻值已知的定值电阻R0接入电路，把你设计好的电路图画在导学案上对应的虚线框内。
通过所测量的量与已知量，计算被测电阻Rx的阻值，Rx=
交流与展示
观察刚才设计出的伏安法测电阻实验中缺少电压表时如何测电阻的电路图，回答下列问题。
1.每个电路图中，通过电流表测出几个电流值？
2.都有一个已知量，是哪个量？
3.电路的类型呢？
4.为什么在并联电路中利用两个电流值和一个已知量R0能算出被测电阻R的阻值？
5.它们的设计思路一样吗？是怎样的思路呢？
三、小组内交流讨论怎样利用下面的电路图测出未知电阻Rx的阻值（滑动变阻器的最大阻值已知，可用R滑来表示），并把实验步骤和未知电阻Rx的表达式写在学案上。
（安滑法）
小组内交流讨论怎样利用下面的电路图测出未知电阻Rx的阻值（滑动变阻器的最大阻值已知，可用R滑来表示），并把实验步骤和未知电阻Rx的表达式写在学案上（伏滑法）
四、利用等效替代法测电阻
如图所示，分别将未知电阻R和电阻箱R′单独接入两个完全相同的电路中（滑动变阻器滑片位置不变），观察发现两电流表的示数相同。
R R′
这种方法叫做
（1）缺少电压表时，利用等效替代法设计实验测电阻
方法：
表达式：
2
1
V1
（2）缺少电流表时，利用等效替代法设计实验测电阻
方法：
表达式：
达标检测：
1.如图所示电路中，电源电压不变，R0是电阻箱。
只
闭合开关S1，适当调节滑动变阻器的阻值，电压表的示数记
为U1；断开开关S1，闭合开关S2，保持滑动变阻器的阻
值，调节电阻箱的电阻至R0，使得电压表的示数
为，则待测电阻Rx= 。
2.如图所示电路中，电源电压不变，R0是阻值已知的定值电阻。
（1）闭合开关S，将电压表的示数记为U1；断开开关S，将电压表改接在两端；
（2）闭合开关S，电压表的示数记为U2；
（3）则Rx的阻值可以表示为Rx= 。
3.如图所示电路中，电源电压不变，R0是阻值已知的定值电阻，请你根据电路图写出测量未知电阻Rx阻值的主要实验步骤及Rx的阻值的表达式。
（1）；
（2）。
（3）则Rx的阻值可以表示为：Rx= 。
沪粤版九年级上册物理教案14.3欧姆定律的应用
教案：沪粤版九年级上册物理 14.3欧姆定律的应用一、教学内容本节课的教学内容来自于沪粤版九年级上册物理教材第14章的第3节，主要讲述欧姆定律的应用。
具体内容包括：1. 理解欧姆定律的表述和意义；2. 掌握欧姆定律的计算方法；3. 学会运用欧姆定律解决实际问题。
二、教学目标1. 学生能够理解欧姆定律的概念和表述；2. 学生能够运用欧姆定律进行简单计算；3. 学生能够将欧姆定律应用于解决实际问题。
三、教学难点与重点1. 教学难点：欧姆定律公式的理解和运用；2. 教学重点：运用欧姆定律解决实际问题。
四、教具与学具准备1. 教具：多媒体课件、黑板、粉笔；2. 学具：教材、笔记本、铅笔、橡皮。
五、教学过程1. 实践情景引入：教师可以通过一个简单的电路实验，让学生观察电流、电压和电阻之间的关系，从而引出欧姆定律的概念。
2. 知识讲解：教师在黑板上书写欧姆定律的公式，并解释每个符号的含义。
同时，可以通过举例子的方式，让学生理解欧姆定律的意义。
3. 例题讲解：教师可以选择一道具有代表性的例题，讲解解题思路和步骤，让学生跟随教师一起思考和解决问题。
4. 随堂练习：教师可以给出几道练习题，让学生在课堂上独立完成，检验学生对欧姆定律的理解和运用情况。
5. 应用拓展：教师可以引导学生思考欧姆定律在实际生活中的应用，如照明电路、手机充电等，让学生感受物理与生活的紧密联系。
六、板书设计板书设计如下：欧姆定律电流I = 电压U / 电阻R七、作业设计一个电阻为10Ω的电路，电压为12V。
答案：电流I = 12V / 10Ω = 1.2A一个手机充电器，输出电压为5V，输出电流为1A，请问手机充电器内部的电阻是多少？答案：电阻R = 电压U / 电流I = 5V / 1A = 5Ω八、课后反思及拓展延伸重点和难点解析在上述的教案设计中，有几个重要的细节需要重点关注。
其中，最为关键的是对欧姆定律公式的理解和运用，以及如何有效地引导学生将理论知识应用于解决实际问题。

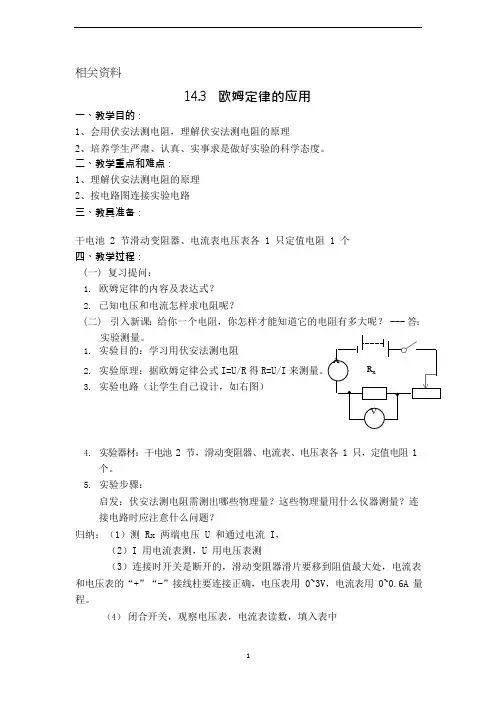

沪粤版九年级物理上册教案 欧姆定律的应用
相关资料14.3欧姆定律的应用一、教学目的：1、会用伏安法测电阻，理解伏安法测电阻的原理2、培养学生严肃、认真、实事求是做好实验的科学态度。
二、教学重点和难点：1、理解伏安法测电阻的原理2、按电路图连接实验电路三、教具准备：干电池 2 节滑动变阻器、电流表电压表各 1 只定值电阻 1 个四、教学过程：(一) 复习提问：1.欧姆定律的内容及表达式？2.已知电压和电流怎样求电阻呢？(二) 引入新课：给你一个电阻，你怎样才能知道它的电阻有多大呢？--- 答：实验测量。
1.实验目的：学习用伏安法测电阻A2.实验原理：据欧姆定律公式I=U/R 得R=U/I 来测量。
R x3.实验电路（让学生自己设计，如右图）V4.实验器材：干电池 2 节，滑动变阻器、电流表、电压表各 1 只，定值电阻 1个。
5.实验步骤：启发：伏安法测电阻需测出哪些物理量？这些物理量用什么仪器测量？连接电路时应注意什么问题？归纳：（1）测 Rx 两端电压 U 和通过电流 I，（2）I 用电流表测，U 用电压表测（3）连接时开关是断开的，滑动变阻器滑片要移到阻值最大处，电流表和电压表的“+”“-”接线柱要连接正确，电压表用 0~3V，电流表用 0~0.6A 量程。
（4）闭合开关，观察电压表，电流表读数，填入表中（5）调节滑动变阻器，改变加在 R x两端的电压，再记下两组对应的电流值和电压值。
（6）利用公式：R=U/I 求出R x的电阻，再取三次平均值注意：改变加在电阻两端电压时，要考虑电表的量程是否恰当。
6.问题讨论：给你这个实验的器材中，如果没有电压表，但有一个已知阻值的电阻，你有办法测出这个未阻值电阻是多大吗？如果没有电流表又怎办？7.小结五、教学后记：。
沪粤版2020年物理九年级上册第14章《第三节 欧姆定律的应用》教案
教案：沪粤版2020年物理九年级上册第14章《第三节欧姆定律的应用》一、教学内容1. 欧姆定律的公式：I = U/R，其中I表示电流，U表示电压，R 表示电阻。
2. 欧姆定律的应用场景：通过计算电流、电压和电阻的关系，解决实际问题。
3. 电阻的计算公式：R = U/I，其中U表示电压，I表示电流。
4. 欧姆定律在生活中的应用实例：如照明电路、电动机等。
二、教学目标1. 让学生掌握欧姆定律的公式及其应用。
2. 培养学生运用欧姆定律解决实际问题的能力。
3. 引导学生认识电阻的概念，并学会计算电阻。
三、教学难点与重点1. 欧姆定律公式的记忆与应用。
2. 电阻的计算方法。
3. 欧姆定律在实际生活中的应用。
四、教具与学具准备1. 教具：多媒体课件、黑板、粉笔。
2. 学具：课本、练习册、笔记本。
五、教学过程1. 实践情景引入：讲述一个关于照明电路的故事，引导学生关注电流、电压和电阻的关系。
2. 知识讲解：（1）介绍欧姆定律的公式及其含义。
（2）讲解电阻的计算公式及其应用。
3. 例题讲解：举例说明欧姆定律在实际问题中的应用，如照明电路的电压、电流和电阻的关系。
4. 随堂练习：让学生运用欧姆定律解决实际问题，如计算给定电压下的电流和电阻。
5. 课堂小结：六、板书设计1. 欧姆定律公式：I = U/R2. 电阻计算公式：R = U/I3. 欧姆定律在实际生活中的应用实例七、作业设计1. 题目：计算给定电压下的电流和电阻。
答案：根据欧姆定律公式和电阻计算公式进行计算。
2. 题目：运用欧姆定律解决实际问题。
答案：结合生活实例，运用欧姆定律进行计算。
八、课后反思及拓展延伸1. 课后反思：本节课通过故事引入，激发了学生的兴趣，课堂讲解清晰，例题丰富，学生参与度高，但部分学生在解决实际问题时仍存在困难，需要在课后加强练习。
2. 拓展延伸：让学生调查生活中常见的欧姆定律应用实例，如电动机、照明电路等，并尝试计算其电流、电压和电阻的关系。
沪粤版九年级物理上册导学案：14.3欧姆定律的应用(二)
沪粤版九年级物理上册导学案：14.3欧姆定律的应用(二)一、教学内容本节课的教学内容源自沪粤版九年级物理上册第14章第三节“欧姆定律的应用(二)”。
本节内容主要包括欧姆定律在实际问题中的深入应用，如电阻的串联和并联，以及电流、电压和电阻之间的关系。
具体内容包括：1. 电阻的串联和并联；2. 电流、电压和电阻之间的关系；3. 实际问题中欧姆定律的应用。
二、教学目标1. 学生能够理解电阻的串联和并联的原理；2. 学生能够运用欧姆定律计算电流、电压和电阻之间的关系；3. 学生能够在实际问题中灵活运用欧姆定律。
三、教学难点与重点1. 电阻的串联和并联的计算；2. 电流、电压和电阻之间的关系；3. 实际问题中欧姆定律的应用。
四、教具与学具准备1. 教具：黑板、粉笔、PPT；2. 学具：课本、练习册、计算器。
五、教学过程1. 引入新课：通过一个实际问题引入本节内容：一个电路中，有两个电阻分别为R1和R2，串联连接。
当通过这个电路的电流为I时，求电路中的电压U。
2. 自主学习：让学生阅读课本，理解电阻的串联和并联的原理，掌握电流、电压和电阻之间的关系。
3. 课堂讲解：讲解电阻的串联和并联的原理，电流、电压和电阻之间的关系，并通过例题进行讲解。
4. 课堂练习：给出一些练习题，让学生运用欧姆定律计算电流、电压和电阻之间的关系。
6. 课堂拓展：给出一些实际问题，让学生运用欧姆定律进行解决。
六、板书设计板书设计如下：1. 电阻的串联：R1 + R2 = R2. 电阻的并联：1/R = 1/R1 + 1/R23. 电流、电压和电阻之间的关系：U = IR七、作业设计1. 题目1：一个电路中，有两个电阻分别为R1 = 10Ω和R2 =20Ω，串联连接。
当通过这个电路的电流为I = 2A时，求电路中的电压U。
答案：U = IR = 2A × (10Ω + 20Ω) = 60V2. 题目2：一个电路中，有两个电阻分别为R1 = 10Ω和R2 =20Ω，并联连接。

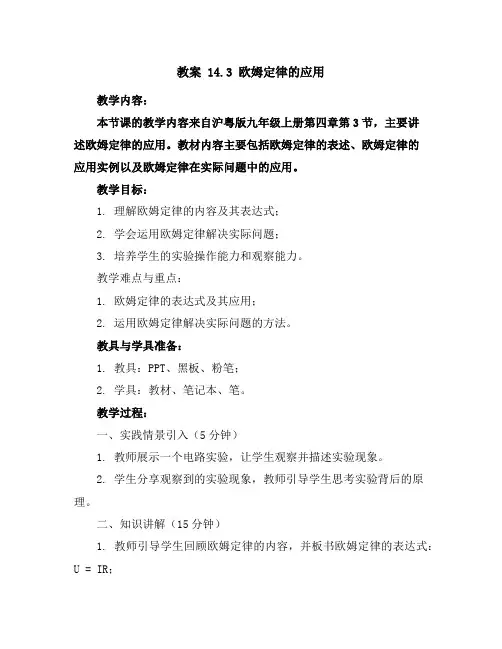

14.3欧姆定律的应用教案3(沪粤版九年级上册)
教案 14.3 欧姆定律的应用教学内容：本节课的教学内容来自沪粤版九年级上册第四章第3节，主要讲述欧姆定律的应用。
教材内容主要包括欧姆定律的表述、欧姆定律的应用实例以及欧姆定律在实际问题中的应用。
教学目标：1. 理解欧姆定律的内容及其表达式；2. 学会运用欧姆定律解决实际问题；3. 培养学生的实验操作能力和观察能力。
教学难点与重点：1. 欧姆定律的表达式及其应用；2. 运用欧姆定律解决实际问题的方法。
教具与学具准备：1. 教具：PPT、黑板、粉笔；2. 学具：教材、笔记本、笔。
教学过程：一、实践情景引入（5分钟）1. 教师展示一个电路实验，让学生观察并描述实验现象。
2. 学生分享观察到的实验现象，教师引导学生思考实验背后的原理。
二、知识讲解（15分钟）1. 教师引导学生回顾欧姆定律的内容，并板书欧姆定律的表达式：U = IR；2. 教师讲解欧姆定律的应用实例，如：如何计算电路中的电流、电压和电阻等；3. 教师通过PPT展示欧姆定律在实际问题中的应用，让学生分组讨论并尝试解答。
三、随堂练习（10分钟）1. 教师给出几个与欧姆定律相关的问题，让学生独立解答；2. 学生分享解答过程和答案，教师进行点评和指导。
四、例题讲解（15分钟）1. 教师选取一道典型例题，进行讲解和分析；2. 学生跟随教师的讲解，理解例题的解题思路和方法；3. 教师引导学生运用欧姆定律解决实际问题，如：计算家庭电路中的电流、电压和电阻等。
五、小组讨论（10分钟）1. 教师提出一个综合性问题，让学生分组讨论并尝试解答；2. 学生分享讨论过程和答案，教师进行点评和指导。
六、板书设计（5分钟）1. 教师根据本节课的内容，设计板书结构，突出欧姆定律的表达式及其应用；2. 教师在黑板上展示板书，让学生跟随板书进行学习和记忆。
作业设计：题目1：一个电路中，电流为2A，电阻为3Ω，求电压。
答案：电压= IR = 2A × 3Ω = 6V题目2：一个电路中，电压为12V，电阻为4Ω，求电流。
2019秋沪粤版九年级物理上册教学设计： 14.3 欧姆定律的应用
2019秋沪粤版九年级物理上册教学设计14.3 欧姆定律的应用教学目标•了解欧姆定律在实际生活中的应用•掌握利用欧姆定律解决相关问题的方法•培养学生的实验观察和数据处理能力教学准备•九年级物理上册教材•实验器材：电池、导线、电阻、万用表等•实验记录表格教学内容和过程内容本节课主要介绍欧姆定律在实际生活中的应用，包括串联电阻和并联电阻的计算。
过程Step 1：导入 (5分钟) 教师可以通过提问的方式回顾上一节课的内容，引发学生的兴趣，并激发学生对本节课内容的思考。
Step 2：讲解 (10分钟) 教师以实例的形式介绍欧姆定律在实际生活中的应用。
例如，电力线路中电阻的选择和计算、电视机、洗衣机、电灯等电器中的电阻计算等。
教师可以通过图表和实物等辅助教学，帮助学生理解。
Step 3：实验操作 (25分钟) 学生进行实验，验证欧姆定律在实际生活中的应用。
具体操作步骤如下： 1. 学生准备实验器材：电池、导线、电阻、万用表等。
2. 学生按照实验步骤连接电路，并记录实验数据。
3. 学生根据实验数据进行计算，并得出结论。
Step 4：讲解实验结果 (10分钟) 学生完成实验后，教师进行讲解，引导学生分析实验结果，并总结欧姆定律在实际生活中的应用。
Step 5：巩固 (5分钟) 教师通过提问的方式，对本节课的重点内容进行巩固。
Step 6：作业布置 (5分钟) 教师布置相关练习题，巩固学生对欧姆定律的应用的理解和掌握。
教学评价根据学生的实验报告以及课堂上的表现进行评价。
评价的内容包括实验操作的正确性、数据的准确性和分析能力等。
同时，通过检查学生的作业，评价学生对欧姆定律的应用的掌握程度。
拓展延伸学生可以通过设计更复杂的电路来进一步探究欧姆定律在不同情境下的应用。
例如，通过改变电源电压、电阻等参数，观察电流的变化，分析影响电流的因素。
总结通过本节课的学习，学生了解了欧姆定律在实际生活中的应用，并通过实验操作进一步巩固了相关知识。
14.3《欧姆定律的应用》教案2024-2025学年沪粤版物理九年级上册
14.3 《欧姆定律的应用》教案 20242025学年沪粤版物理九年级上册在设计这节《欧姆定律的应用》的物理课，我的设计意图是以学生的生活经验为基础，引导他们通过实验和思考，理解并掌握欧姆定律及其应用。
我希望通过这节课，让学生能够将物理知识与生活实际相结合，提高他们的实践能力和科学素养。
本节课的教学目标是让学生理解欧姆定律的内容，掌握欧姆定律的应用方法，并能够运用欧姆定律解释生活中的一些物理现象。
在教学过程中，我遇到了一些难点和重点。
重点是让学生理解和掌握欧姆定律的内容和应用方法，难点是让学生能够运用欧姆定律解释生活中的一些物理现象。
为了完成这些教学目标，我准备了一些教具和学具，包括电源、电阻、电流表、电压表等实验器材，以及一些生活中的实例图片和视频。
在活动过程中，我引导学生回顾了欧姆定律的内容，然后让他们通过实验验证欧姆定律。
在实验过程中，学生需要测量不同电阻下的电流和电压，并记录下来。
通过实验数据的分析，学生可以得出欧姆定律的结论。
在活动的重难点部分，我引导学生思考如何运用欧姆定律解释生活中的一些物理现象。
例如，为什么在冬天的时候，电路的电流会增大？为什么在一些老旧的电路中，电流会不稳定？通过这些问题的讨论，学生可以更深入地理解欧姆定律的应用。
在课后反思和拓展延伸部分，我认为这节课的实验设计和教学方法基本达到了预期的效果。
学生通过实验和思考，对欧姆定律有了更深入的理解。
但在实验过程中，我发现有些学生对实验数据的处理和分析还不够熟练，这是我在今后的教学中需要注意和改进的地方。
我还想拓展延伸一些相关的物理知识，如电阻的计算公式、欧姆定律在现代科技中的应用等，以提高学生的科学素养。
同时，我也希望学生能够将所学的物理知识运用到生活中，提高他们的实践能力。
重点和难点解析：在设计这节《欧姆定律的应用》的物理课中，我认为有几个重点和难点需要特别关注。
重点是让学生理解和掌握欧姆定律的内容和应用方法。
欧姆定律是物理学中的基本定律之一，它揭示了电流、电压和电阻之间的关系。
欧姆定律的应用 教案 沪粤版九年级物理教案 初中物理教案
14.3 欧姆定律的应用1.学会用“伏安法”测量电阻.2.弄清灯丝的电阻随温度变化的规律.3.应用欧姆定律分析“短路的危害”等实际问题.【重点难点】重点:“伏安法”测量小灯泡工作时的电阻.难点:根据电路图连接实物电路,并能排除接线过程中出现的故障.【新课导入】导入1:故事导入欧姆灵巧的手艺是从事科学实验之本,他的家境十分困难,但从小受到良好的熏陶,父亲是个技术熟练的锁匠,还爱好数学和哲学.父亲对他的技术启蒙,使欧姆养成了动手的好习惯.物理是一门需要动手的实验学科.在进行电流随电压变化的实验中,欧姆就是巧妙地利用电流的磁效应,自己动手制成了电流扭秤,用它来测量电流强度,才取得了较精确的结果.导入2:情景导入以美国为首的北约部队轰炸南联盟,曾用了一种“石墨炸弹”的武器,瘫痪了南联盟的供电系统,这种武器为什么会有这么大的威力呢?欧姆定律是电学中的重要定律,它在生产和生活实际中有着广泛的应用.导入3:复习导入回顾欧姆定律的内容:导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比.数学表达式为I=;变形公式为U=IR,R=.实验室有一只阻值不明的电阻器,怎样测出它的电阻值呢?使电阻器中通过电流,并测出电流值和电阻器两端的电压值,应用欧姆定律求出R x的值(这是一种间接测量),这种方法叫做伏安法.【课堂探究】1.测量小灯泡工作时的电阻分组探究课本P84“活动1”,完成下列问题.(1)实验原理:R=(伏安法).(2)注意事项:①为了改变灯泡两端的电压和通过它的电流,需要滑动变阻器.②连接电路时开关应断开,开关闭合前,要把变阻器调到最大阻值.这是为了保护灯泡,避免电路中电流过大而烧坏.(3)探究活动.①设计思路:要想测量导体的电阻,可以用电压表和电流表同时测量出导体两端的电压值和通过导体的电流值,再根据欧姆定律的变形公式R=就可以计算出导体的电阻.②实验器材: 电源、小灯泡、电压表、电流表、滑动变阻器、开关、导线.③实验电路:在下面的方框中画出实验电路图,并连接右面的实物图.④按电路图连接电路,进行实验.记录实验数据,完成表格.⑤讨论与交流:请你分析灯泡不同发光情况下的电阻值,并回答下列问题:a.小灯泡由不亮逐渐变为正常发光,灯丝的温度是否在变化?b.小灯泡灯丝的电阻跟灯丝的温度高低有什么关系?c.有同学将记录表中的四次测量的电阻的平均值作为小灯泡的电阻,你认为这样做正确吗?为什么?⑥实验结论:a.随着小灯泡两端电压增大,通过小灯泡的电流增大,灯泡的亮度增大.b.灯丝的温度越高,电阻越大.2.研究短路有什么危害(1)知识回顾:①短路:分电源短路和局部短路两种; 电源短路是电流从正极流向负极的过程中,不经过任何用电器; 局部短路是在电路的某两点之间,其中有一条通路不含用电器,电流全部从这条不含用电器的支路流过.被短路的用电器无电流,整个电路仍有用电器工作.②根据欧姆定律知道,由于导线的电阻很小,电路发生短路时,电路中电流会很大,会使导线的温度升高,严重时有可能造成火灾,所以电源短路是十分危险的.(2)理论验证.交流讨论P85“活动2”.①电源短路的危害: 电路中的电流过大,容易引发火灾或者损坏电源.②电流表直接连接电源两端的危害: 电路中电流过大,容易烧坏电流表或损坏电源.1.电学中经常按如图所示电路连接实物进行实验.该实验可以测量的物理量有U , I , R 等(填物理量的符号).2.用伏安法测电阻时,某同学接成如图所示的电路,当开关闭合后,会造成的后果( D )A.电流表烧毁B.电压表烧毁C.电源会烧毁D.电流表的读数为零3.在如图所示电路中,当闭合开关后,滑动变阻器的滑动片P向右移动时( A )A.电压表示数变大,灯变暗B.电压表示数变小,灯变亮C.电流表示数变小,灯变亮D.电流表示数不变,灯变暗4.用伏安法测电阻时,电压表和电流表的连接方法有两种:内接法和外接法,如图所示,在考虑电压表和电流表内阻的情况下,用内接法测量时测量值偏大,用外接法测量时测量值偏小.5.有一个灯泡,它的电阻是15 Ω,把灯泡两端加6 V电压时,灯泡能正常工作.如果把灯泡接在7.5 V的电源上,仍使灯泡正常发光,应给灯泡串联一个多大的电阻?(R=3.75 Ω)6.如图所示,电源电压为10 V,闭合开关S后,电流表、电压表的示数分别为0.5 A和6 V.求:(1)通过R1的电流I1是多少?(I1=0.5 A)(2)求R2的电阻值.(R2=8 Ω)1.电流表内接与外接的选择(1)内接法测量的待测电阻与电流表串联后和电压表并联,这时所测的电流是正确的,但因为电流表是有内阻的,所以电流表会分得电压,则电压表所测电压为电流表和电阻的电压和.所以测量值R'=大于真实值R.(2)外接法测量的待测电阻与电压表并联后和电流表串联,这时所测的电压是正确的,但因为电压表是有内阻的,所以电压表也会有电流通过,则电流表所测电流为通过电压表和电阻的电流之和.所以测量值R″=小于真实值R.一般内接法用于测量大电阻,即电阻值远远大于电流表阻值,此时可以忽略电流表所分电压,电阻测量误差较小;外接法用于测量小电阻,即电阻值远远小于电压表阻值,此时可以忽略电压表所分电流,电阻测量误差较小.2.短路对电力系统的危害(1)短路时会产生很大电动力和很高温度,使短路电路中元件受到损坏和破坏,甚至引发火灾事故.(2)短路时,电路的电压骤降,将严重影响电气设备的正常运行.(3)短路时保护装置动作,将故障电路切除,从而造成停电,而且短路点越靠近电源,停电范围越大,造成的损失也越大.(4)严重的短路会影响电力系统运行的稳定性,使并列运行的发电机组失去同步,造成系统解列.(5)不对称短路将产生较强的不平衡交变电磁场,对附近的通信线路、电子设备等产生电磁干扰,影响其正常运行,甚至发生误动作.。
14.3欧姆定律的应用教案2023-2024学年学年沪粤版九年级物理上册
教案：14.3欧姆定律的应用一、教学内容本节课的教学内容来自于沪粤版九年级物理上册第14章第3节，主要讲述了欧姆定律的应用。
具体内容包括：1. 电流、电压、电阻的关系；2. 欧姆定律的数学表达式；3. 欧姆定律在实际问题中的应用。
二、教学目标1. 让学生理解电流、电压、电阻之间的关系，掌握欧姆定律的数学表达式；2. 培养学生运用欧姆定律解决实际问题的能力；3. 引导学生通过观察、实验、分析等方法，深入探究欧姆定律的应用。
三、教学难点与重点重点：电流、电压、电阻之间的关系，欧姆定律的数学表达式。
难点：欧姆定律在实际问题中的应用。
四、教具与学具准备教具：多媒体课件、实验器材（电流表、电压表、电阻器等）。
学具：笔记本、笔。
五、教学过程1. 实践情景引入：教师通过展示一个电路实验，让学生观察电流表、电压表和电阻器的变化，引导学生思考电流、电压、电阻之间的关系。
2. 知识讲解：教师讲解电流、电压、电阻的概念，阐述它们之间的关系，并引入欧姆定律的数学表达式。
3. 例题讲解：教师选取一道典型例题，讲解如何运用欧姆定律解决实际问题，让学生跟随教师一起分析、解答。
4. 随堂练习：教师给出几道练习题，让学生运用欧姆定律解决问题，培养学生的实际应用能力。
5. 课堂讨论：教师引导学生分组讨论，分享各自在解决问题过程中的心得体会，互相学习、交流。
六、板书设计板书内容：1. 电流、电压、电阻之间的关系2. 欧姆定律的数学表达式3. 欧姆定律的应用实例七、作业设计作业题目：1. 请用欧姆定律计算一个电阻器在10V电压下的电流。
2. 某电路中，电流为2A，电阻为5Ω，求电压。
3. 某同学在实验中发现，当电阻为10Ω时，电流为2A；当电阻为20Ω时，电流为1A。
请分析原因，并解释欧姆定律的含义。
答案：1. 电流为1A。
2. 电压为10V。
3. 电阻为10Ω时，电流为2A；电阻为20Ω时，电流为1A。
欧姆定律表明，在电压一定的情况下，电流与电阻成反比。
沪粤版物理九年级上册导学案：14.3欧姆定律的应用
沪粤版物理九年级上册导学案：14.3 欧姆定律的应用一、教学内容本节课的教学内容选自沪粤版物理九年级上册第14章第3节“欧姆定律的应用”。
本节主要内容包括：1. 欧姆定律的实验探究及公式：I = U/R2. 欧姆定律的应用：a. 计算电路中的电流、电压和电阻；b. 分析电路的串并联关系；c. 设计电路。
二、教学目标1. 理解欧姆定律的实验探究过程及公式；2. 学会运用欧姆定律解决实际问题，提高解决电路问题的能力；3. 培养学生的实验操作能力、观察能力和分析问题的能力。
三、教学难点与重点重点：欧姆定律的实验探究及公式的理解和应用；难点：欧姆定律在实际电路中的应用，如串并联电路的分析和设计。
四、教具与学具准备教具：多媒体教学设备、实验器材（电流表、电压表、电阻器、导线等）；学具：笔记本、笔、实验报告表格。
五、教学过程1. 实践情景引入：通过展示一个简单的电路图，让学生观察并思考：当电源电压变化时，电路中的电流会发生什么变化？2. 实验探究：3. 公式讲解：讲解欧姆定律的公式 I = U/R，让学生理解电流、电压和电阻之间的关系。
4. 应用讲解：举例讲解如何运用欧姆定律计算电路中的电流、电压和电阻，分析电路的串并联关系，以及设计电路的方法。
5. 随堂练习：给出一些实际电路问题，让学生运用欧姆定律进行解答，巩固所学知识。
6. 作业布置：布置一些有关欧姆定律应用的题目，让学生课后巩固所学知识。
六、板书设计欧姆定律的应用1. 计算电路中的电流、电压和电阻；2. 分析电路的串并联关系；3. 设计电路。
七、作业设计1. 题目：一个电路中，电源电压为6V，通过一个电阻值为2Ω的电阻，求电流大小。
答案：I = U/R = 6V / 2Ω = 3A2. 题目：一个电路由两个电阻串联而成，第一个电阻值为4Ω，第二个电阻值为6Ω，求整个电路的电阻值。
答案：R = R1 + R2 = 4Ω + 6Ω = 10Ω3. 题目：一个电路中，电源电压为12V，通过一个电阻值为3Ω的电阻和一个电阻值为6Ω的电阻并联，求电路中的总电阻。
