基于数字图像处理的颗粒圆度计算
图3 像素曲率半径计算
要计算像素点 P 处的曲率半径，首先识别出以 P 为端点的两段最长的8邻 域像素边界段，如图 PR 和 PL 段。像素边界段的是由两条固定距离的平 行直线与轮廓边界交叉点确定，以 P 为起点，受平行线约束而与平行线 交叉的另一个边界像素点为 R 和 L 点。其次，再求出 P 对应的 R 和 L 点 后，根据该三个像素点坐标求解出对应的外接圆的半径，即为像素点 P
k .R
i 1
是颗粒轮廓曲率小于或者等于最大内切圆半径 R 的拐点处内切圆半径， k 是满足计算要求的拐点的个数。颗粒圆度图像计算步骤如下： （1） 计算颗粒轮廓每个像素点处的曲率半径，这里使用Nguyen and DebledRennesson[4]文中提出的计算轮廓曲率半径的方法，如图（3）所示，计 算过程也是以该图为示例。
k .R
i 1
图1 圆度定义
由于比较该方法比较耗时，效率比较低，后来Krumbein[3]等在大量实际应 用中总结出一套圆度模板，通过将得到的颗粒跟模板进行对比，从而对颗粒的 圆度进行归类，得出圆度数值，该模板如下图（2）所示。
பைடு நூலகம்
图2
Krumbein圆度模板
2圆度图像计算方法 以上方法都是通过手工计算或者人工观测得到结果，效率低、连续性差， 计算的误差也很大，不能很大范围内推广。通过采集到的颗粒图像进行数字图 像处理和几何计算，可以很好的得到颗粒圆度计算结果。文中采用Wadell关于 k 圆度计算方法，将公式 rW 1 ri 通过计算机编程实现，其中 ri
0引言 粉体行业中，颗粒形貌参数越来越引起广泛的关注。比如磨料行业，磨料 颗粒棱角尖锐程度直接影响到磨料的性能，这就需要能够准确的检测得到颗粒 的棱角或者弯曲程度信息。颗粒圆度是指颗粒棱角的锋利程度或颗粒的弯曲程 度[1]，现有对颗粒该形貌进行定义的是球形度概念，球形度指的是表征颗粒接 近球形的程度，是颗粒截面积等效直径和周长等效直径的比值。球形度参数不 能反映出颗粒的棱角的锋利程度或弯曲程度，这就需要引入新的计算方法来实 现。 1圆度概念及测量方法 最早实现对圆度计算的是Wadell[2]等提出，原理如图（1）所示，半径为R 的圆为颗粒的最大内切圆，r1r3是每个拐点处的内切圆，没有标记的半径的最大的内切圆不参与计算，圆度 计算公式为： 1 k 。 （1） rW ri
图6 拐点标记
拐点标号 1 2 3 4
圆度数值 0.17 0.82 0.31 0.26
拐点标号 5 6 7 8
表1 拐点圆度值
圆度数值 0.43 0.42 0.46 0.34
4结论 文中提出的圆度计算方法，可以准确的检测出颗粒每个棱角（拐点）的尖 锐程度，也可以得到整体的圆度统计数值，在实际生产中对于产品形状监控有 着很重要的应用空间和广泛的应用前景。
对应的曲率半径，遍历每个像素点，求出每个像素点的曲率半径。 （2） 最大内切圆半径求解；使用距离变换来求解出，距离变换是离散几何中 常用方法和手段，文中参考Hirata[5]来通过求出颗粒轮廓对应的距离变 换图像，灰度值最大值为对应的最大内切圆半径。 （3） 按照公式（1）求解 rW ，只有那些小于或者等于最大内切圆半径的像素 参与计算，其他的轮廓像素点会被舍去，如图（4）所示，得到最终颗粒 圆度数值。
文献引用
[1]中华人民共和国石油天然气行业标准 SY/T 5184-2006 砾石充填作业用砂检测推荐办法 5.2 [2] Wadell, H., 1932. Volume, shape, and roundness of rock particles. Journal of Geology 40, 443–451. [3] Krumbein, W.C., 1941. Measurement and geological significance of shape and roundness of sedimentary particles. Journal of Sedimentary Petrology 11 (2),64–72. [4] Nguyen, T.P., Debled-Rennesson, I., 2007. Curvature estimation in noisy curves. In:Proceedings of the 12th International Conference on Computer Analysis ofImages and Patterns, Vienna, Austria, pp. 474–481 [5] Hirata, T., 1996. A unified linear-time algorithm for computing distance rmation Processing Letters 58 (3), 129–133. [6] Krumbein W C, Sloss L L. Stratigraphy and Sedimentation.-WH Freeman and Company[J]. San Francisco, 1963.
图4 曲率半径（参与计算像素）
3 计算结果 这里选取圆度球度标准图版中的颗粒进行计算，并将计算结果和图版进行对比。图版来源于K rumbein[6]，国内外石油天然气行业都采用该图版对颗粒的圆度进行对照，标 准图版如下图（5）所示。
图5 圆度-球度标准模板
选取圆度0.3球度0.9颗粒进行计算，原图和计算结果如下图（6）所示。首先对 颗粒需要进行计算的像素点进行选取，即颗粒轮廓的拐点，图中已经将拐点标 记出来，在拐点处计算其对应的内切圆半径数值，和最大内切圆半径做比值， 将每个拐点处的圆度数值标记在颗粒轮廓图像上，方便观察，将拐点处的圆度 值列于表（1）中，从表中可以看出，拐点处的圆度计算数值能很好的和标准图 版和直观的印象对应起来。
基于数字图像处理的颗粒圆度计算实现
任中京 秦一博 济南微纳颗粒仪器股份有限公司 摘要： 针对现有颗粒粒形检测中圆度和球度的概念和计算方法混淆，没有明确提出针对 颗粒圆度进行计算的情况，本文提出一种基于图像处理的颗粒圆度计算方法，该 方法对颗粒轮廓进行提取后，通过求取轮廓各个拐点处的最小内切圆与颗粒轮廓 的本身最大内切圆比值求出颗粒的圆度，能够准确的计算出颗粒的圆度值。 关键词：颗粒圆度，颗粒球度
基于深度图像处理技术的类圆形重叠颗粒计数
基于深度图像处理技术的类圆形重叠颗粒计数张健;朱伟兴【期刊名称】《信息技术》【年(卷),期】2018(42)6【摘要】颗粒物计数的用途很广,但很费时且易出错,尤其是重叠时的颗粒物计数更加困难,而且由于技术和设备的限制,相关的研究也比较少.文中利用深度图像处理技术实现对重叠的类圆形颗粒物进行计数.首先采用Kinect相机对重叠目标采集图像,并且对采集的图像进行保存处理,将目标距离物体的实际距离与采集到的图片的灰度值进行映射,即目标与相机的距离越远,对应该点像素值越小.再对图像进行ROI提取和去噪,对图像进行预处理,求出分割阈值,将三维重叠目标计数问题转换为二维平面计数问题,简化研究问题的复杂性.文中采用高度大约为2cm、类圆形、大小均匀的砂糖橘作为研究目标.采用本文的研究思路得到目标二维平面区域后,采用Hough变换法进行圆形拟合,根据拟合结果得出重叠区域目标个数.实践表明,采用本文的方法能够满足重叠目标计数要求.%Particle count is widely used, but it is time-consuming and error prone, especially in overlapping particles count, it is more difficult, and because of technical and equipment constraint, relatively few studies have been done.In this paper, the technique of depth image processing is used to count overlapped circular particles.Firstly, using Kinect camera captures images of overlapped objects.Then making a mapping between pixel value of object images and target space distance in real world, that is the farther between target and camera,the smaller of the gary.Then the depth image preprocessing is used to extract ROI anddenoising, computing the segmentation thresholds.The 3D overlap region is divided into two 2D planar regions, the 3D overlapping target counting is converted to a 2D counting problem, simplifying the complexity of research questions.In this paper, cirtus, which is about uniformly 2cm high in size, is used as the research target.The Hough transform method is used for circle fitting, and the number of overlapping area targets is obtained according to the fitting result.The practice shows that this method can meet the requirement of overlapping target counting.【总页数】6页(P71-75,80)【作者】张健;朱伟兴【作者单位】江苏大学电气信息工程学院,江苏镇江212013;江苏大学电气信息工程学院,江苏镇江212013【正文语种】中文【中图分类】TP391.41【相关文献】1.基于粒度测量的重叠圆形颗粒图像分离方法 [J], 尤育赛;于慧敏;刘圆圆2.一种圆形颗粒检测的图像处理技术 [J], 王丰元3.基于RGB-D图像的重叠颗粒物分层计数 [J], 司艳丽;朱伟兴4.基于特征重构的类圆形密集嘴棒精确计数 [J], 钱基德;钱基业;杜冬;刘长华5.基于支持向量机的重叠大豆颗粒计数 [J], 朱伟兴;苏威;张怀德因版权原因，仅展示原文概要，查看原文内容请购买。
运用数字图像处理技术测量混凝土粗骨料的球度、形状系数和凸起比

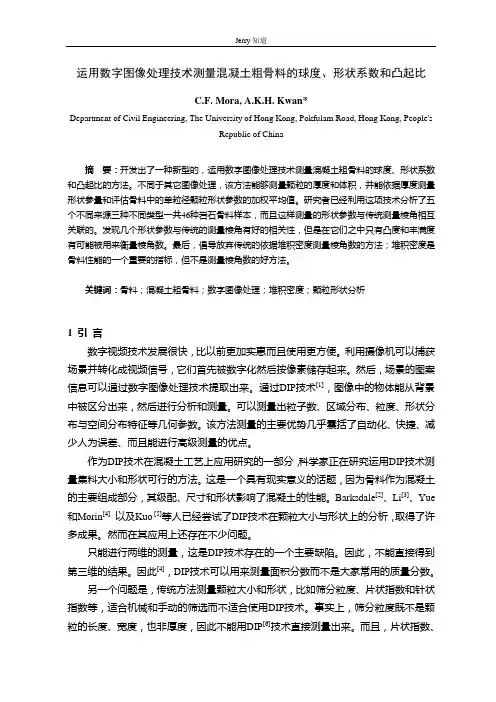

运用数字图像处理技术测量混凝土粗骨料的球度、形状系数和凸起比C.F. Mora, A.K.H. Kwan*Department of Civil Engineering, The University of Hong Kong, Pokfulam Road, Hong Kong, People'sRepublic of China摘要：开发出了一种新型的，运用数字图像处理技术测量混凝土粗骨料的球度、形状系数和凸起比的方法。
