触电事故预防技术之间接接触电击预防技术(一)

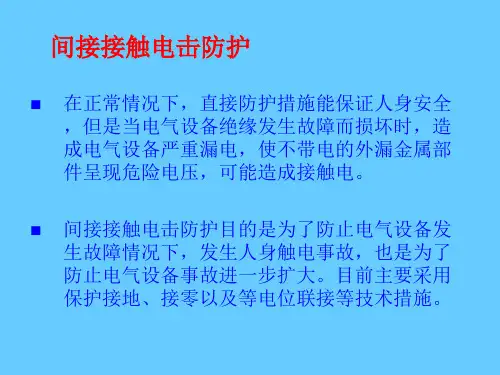

电气安全技术间接接触电击防护(1)
保护接地：是一种技术上的安全措施，它是把故障情
况下可能呈现危险电压的金属部分同大地紧密连接起来 ；
防雷接地：又叫过电压保护接地，是指为限制过电压
危险影响而设的接地（如避雷针，避雷器）；
屏蔽接地：为了避免外界电场和仪器设备之间的相互
电磁干扰，用一个空腔导体把外电场遮住，使其内部不 受影响，也不使电器设备对外界产生影响，这就叫做静 电屏蔽。空腔导体不接地的屏蔽为外屏蔽，空腔导体接 地的屏蔽为全屏蔽。
③ 接地电网单相接地的危险性
单相接地是电网最常见的故障之一。一相 故障接地不仅破坏了电网的运行方式，破 坏了电气设备的安全运行，甚至损坏电气 设备本身，还有可能危及人身安全。
图3-4 接地电网单相接地
Id
Ro
1 Rd
U
U c I d Rd
2024/8/4
Rd Ro Rd
U
U
UN
UN
Id Ro
Ur
3U 3Rr
R
Ir
3Rr 3Rr
U R
对于对地分布电容较大，对地绝缘电阻很高的 的情况，由于绝缘阻抗中的电阻比容抗大得多 ，可以不考虑电阻。这时，也可简化复数运算 ，求得人体电压和人体电流分别为
Up
3R p
1
3Rp j C
3R p CU 9 2 R 2 pC 2 1
Ip
3R p C 9 2 R 2 pC 2 1
2024/8/4
34
② 不接地电网抑制过电压的能力
由于电网与大地之间没有直接的电气连接，在 意外情况下可能产生很高的对地电压。以变压 器高压侵入低压为例。
当高压一相与低压中性点短路时，低压侧对地 电压将大幅度升高。设该变压器为 10/0.4 kV 的变压器，则低压中性点对地电压 UNO 升高 到将近 5800 V，由电压矢量图可知，Ua 略高 于5800 V，Ub =Uc 略低于 5800 V，这将给低 压系统的安全运行造成极大的威胁。
直接、间接接触电击防护
(2) 液体电介质的击穿. 液体电介质的击穿.
液体电介质的击穿特性与其纯净度有关, 液体电介质的击穿特性与其纯净度有关,一 般认为纯净液体的击穿与气体的击穿机理相 似,是由电子碰撞电离最后导致击穿.但液 是由电子碰撞电离最后导致击穿.但液 体的密度大,电子自由行程短,积聚能量小, 体的密度大,电子自由行程短,积聚能量小, 因此击穿场强比气体高. 因此击穿场强比气体高. 工程上液体绝缘材料不可避免地含有气体, 液体和固体杂质.如液体中含有乳化状水滴 和纤维时,由于水和纤维的极性强, 和纤维时,由于水和纤维的极性强,在强电 场的作用下使纤维极化而定向排列, 场的作用下使纤维极化而定向排列,并运动 到电场强度最高处联成小桥, 到电场强度最高处联成小桥,小桥贯穿两电 极间引起电导剧增,局部温度骤升, 极间引起电导剧增,局部温度骤升,最后导 致击穿.例如, 致击穿.例如,变压器油中含有极少量水分 就会大大降低油的击穿场强.
3. 介质损耗 在交流电压作用下, 在交流电压作用下,电介质中的 部分电能不可逆地转变成热能, 部分电能不可逆地转变成热能, 这部分能量叫做介质损耗. 这部分能量叫做介质损耗.单位 时间内消耗的能量叫做介质损耗 功率.介质损耗一种是由漏导电 流引起的;另一种是由于极化引 流引起的;另一种是由于极化引 起的.介质损耗使介质发热,是 起的.介质损耗使介质发热,是 电介质热击穿的根源. 介质热击穿的根源.
在液体绝缘材料使用之前, 在液体绝缘材料使用之前,必须 对其进行纯化,脱水,脱气处理; 对其进行纯化,脱水,脱气处理; 在使用过程中应避免这些杂质的 侵入. 液体电介质击穿后, 液体电介质击穿后,绝缘性能在 一定程度上可以得到恢复.
(3) 固体电介质的击穿. 固体电介质的击穿.
固体电介质的击穿有电击穿,热击穿, 固体电介质的击穿有电击穿,热击穿, 电化学击穿,放电击穿等形式. 电化学击穿,放电击穿等形式. ①电击穿.这是固体电介质在强电场 电击穿.这是固体电介质在强电场 作用下, 作用下,其内少量处于导带的电子剧 烈运动,与晶格上的原子( 烈运动,与晶格上的原子( 或离子 ) 碰撞而使之游离, 碰撞而使之游离,并迅速扩展下去导 致的击穿.电击穿的特点是电压作用 时间短, 时间短,击穿电压高.电击穿的击穿 场强与电场均匀程度密切相关, 场强与电场均匀程度密切相关,但与 环境温度及电压作用时间几乎无关. 环境温度及电压作用时间几乎无关.
防止间接接触电击的技术措施
防止间接接触电击的技术措施在我们的日常生活中，电击是一种常见的安全隐患。
为了保障人们的生命财产安全，我们需要采取一些有效的技术措施来防止间接接触电击。
本文将从理论和实践两个方面，详细介绍如何预防电击事故的发生。
一、理论分析1.1 了解电气设备的性能和特点在预防电击事故的过程中，首先需要了解电气设备的性能和特点。
电气设备分为高压设备和低压设备，其中高压设备包括变压器、高压开关、高压电缆等；低压设备包括低压开关、低压电缆、家用电器等。
了解这些设备的性能和特点，有助于我们在使用过程中避免触电事故的发生。
1.2 掌握安全用电知识安全用电知识是预防电击事故的基本要求。
我们需要了解电流的性质、电压的作用以及电器设备的使用方法等方面的知识。
我们还需要学会如何正确使用试电笔、接地线等安全工具，以便在发生电击事故时能够及时采取措施。
1.3 加强电气设备的安全检查为了确保电气设备的安全运行，我们需要定期对其进行安全检查。
检查内容包括设备的绝缘性能、接地情况、线路连接等方面。
通过定期检查，可以及时发现潜在的安全隐患，从而降低电击事故的发生概率。
二、实践操作2.1 安装漏电保护器漏电保护器是一种用于检测和保护人身安全的电气设备。
它能够在电路发生漏电时迅速切断电源，防止电流通过人体造成触电事故。
因此，在家庭和公共场所等人员密集的地方，都应该安装漏电保护器，以提高用电安全。
2.2 使用符合国家标准的电器设备在购买电器设备时，我们应该选择符合国家标准的产品。
这些产品在设计、制造和使用过程中都遵循了国家的相关标准，具有较高的安全性。
我们还要注意查看产品的生产日期、生产厂家等信息，确保产品质量可靠。
2.3 注意用电环境的整洁和干燥杂乱无章的用电环境容易导致电线短路、漏电等问题，从而增加触电事故的风险。
因此，我们要保持用电环境的整洁和干燥，避免电线暴露在外。
我们还要定期清理灰尘，确保设备的散热性能良好。
三、总结防止间接接触电击的技术措施主要包括了解电气设备的性能和特点、掌握安全用电知识以及加强电气设备的安全检查等方面。
触电事故及安全防范技术PPT课件
爬电距离就是沿绝缘表面测得的两个导电体之间或导电零部件 与设备防护界面之间的最小路径。
第三节 保护接地与保护接零
为了人身安全和电力系统工作的需要，要求电气设备 采取接地措施。按接地目的的不同，主要分为工作接 地、保护接地和保护接零。
保护接地 保护接地是最古老的电气安全措施。
3.加强用电管理，建立健全安全工作规程和制度，并严格执行。
4.使用、维护、检修电气设备，严格遵守有关安全规程和操作规 程。
5.尽量不进行带电作业，特别在危险场所（如高温、潮湿地点）， 严禁带电工作；必须带电工作时，应使用各种安全防护工具，如 使用绝缘棒、绝缘钳和必要的仪表，戴绝缘手套，穿绝缘靴等， 并设专人监护。
（1）保护接地 （2）保护接零 （3）漏电保护器
第二节 绝缘、屏蔽、安全间距防护
一、绝缘防护 绝缘：用不导电的材料将带电体隔离或包裹起来，以对触电起
保护作用的一种安全措施。 绝缘通常分为气体绝缘、液体绝缘、固体绝缘三类。其中，固
体绝缘是广泛使用的一种可靠绝缘物质。 绝缘材料的电气性能 主要为：导电性、节电性、绝缘强度等，分别以绝缘电阻率、
或击穿等而失效的情况下，可防止触电的独立绝缘。 位于不可触及金属件与可触及金属件之间。 双重绝缘：是兼有工作绝缘和附加绝缘的绝缘。 加强绝缘：对基本绝缘进行改进后增强绝缘能力的绝 缘。在构成上可以包含一层或多层绝缘材料。
二、外壳防护及选择 1、电气设备触电防护分类 共有五类：0类指用基本绝缘作为防护的设备；Ⅰ类指还需要
间接接触保护一 般可采用保护接地（接零）、保护切断、漏 电保护器等措施。
1.使用安全电压
按照人体的最小电阻和工频致命电流可求得人体的危险电压为 (800~1000欧姆) ×(30~50mA)=24~50V
触电的防护知识
一、IT系统
• IT系统应用范围 IT系统适用于各种不接地配电网，包括低压不接地配电网(如井下配电网)
和高压不接地配电网，还包括不接地直流配电网。在这些电网中，凡由 于绝缘损坏或其它原因而可能带危险电压的正常不带电金属部分，除另 有规定外，均应接地。应当接地具体部位是： (1)电动机、变压器、开关设备、照明器具、移动式电气设备的金属外壳或 金属结构； (2)0Ⅰ类和Ⅰ类电动工具或民用电器的金属外壳； (3)配电装置的金属构架、控制台的金属框架及靠近带电部分的金属遮栏 和金属门； (4)配线的金属管； (5)电气设备的传动装置； (6)电缆金属接头盒、金属外皮和金属支架； (7)架空线路的金属杆塔； (8)电压互感器和电流互感器的二次线圈。
12
一、屏护
2. 屏护装置的安全条件 •尽管屏护装置是简单装置，但为了保证其有 效性，须满足如下的条件： •(1) 屏护装置所用材料应有足够的机械强度 和良好的耐火性能。为防止因意外带电而造 成触电事故，对金属材料制成的屏护装置必 须实行可靠的接地或接零。
13
一、屏护
• (2) 屏护装置应有足够的尺寸，与带电体之间应 保持必要的距离。遮栏高度不应低于 1.7m，下 部边缘离地不应超过 0.1m ， 网眼遮栏与带电 体之间的距离不应小于表 2-2 所示的距离。栅 遮栏的高度户内不应小于 1.2 m ,户外不应小于 1.5m ，栏条间距离不应大于 0.2 m 。对于低压 设备，遮栏与裸导体之间的距离不应小于 0.8 m 。户外变配电装置围墙的高度一般不应小于 2.5 m 。
• 间距的作用是防止人体触及或接近带电体造成触电事故； 避免车辆或其他器具碰撞或过分接近带电体造成事故；防 止火灾、过电压放电及各种短路事故，以及方便操作。在 间距的设计选择时，既要考虑安全的要求，同时也要符合 人- 机工效学的要求。
防触电技术
r/3
220V
R
第二节 间接接触电击防护
二、接地保护原理
2
定义 不采用情况 采用情况 实质
∵ RE与RP （人体电阻） 呈并联关系， 且RE // RP ≈ RE
∵ RE＜＜│Z│， ∴ UP （人体电压）↓↓——在安全范围内。
适用范围 存在问题
L1 L2 L3
r/3
注意事项
220V
2
定义 不采用情况 采用情况 实质 适用范围 存在问题 注意事项
三相三线制供电系统(中性点不接地系统)采 用保护接地可靠。
对三相四线制系统，采用保护接地十分不 可靠。一旦外壳带电时，电流将通过保护 接地的接地极、大地、电源的接地极而回 到电源。因为接地极的电阻值基本相同， 则每个接地极电阻上的电压是相电压的一 半。人体触及外壳时，就会触电。所以在 三相四线制系统中的电气设备不推荐采用 保护接地，最好采用保护接零。
安全距离的大小决定于电压的高低、设备的种类、 安装的方式等。
三、安全间距
1、线路间距
1
导线与建筑物的最小距离（m）
线路电压（kV） 1以下
10
35
垂直距离
2.5
3.0
4.0
水平距离
1.0
1.5
3.0
导线与树木的最小距离（m）
线路电压（kV） 1以下
10
35
垂直距离
1.0
1.5
3.0
水平距离
1.0
（1）、绝缘电阻检测
兆欧表使用时应注意以下几点
2
④摇测时，摇表必须平放，转速要均匀，每分钟约120 转，勿使摇表振动。 ⑤摇表的接线必须使用两根独立绝缘导线，不得使用平 行线或绞线。 ⑥测量后，应将被测设备充分放电。 ⑦用摇表测量电阻时，要持续1min。
电气安全——间接接触电击防护培训(1)
B 措施： a 总等电位联结 b 辅助等电位联结 c 局部等电位联结（多个辅助等电位联结的合并） d 不接地的等电位联结
C 示例：
8° 电气隔离
A 保护原理: 利用不接地系统一点接地故障电流小的特征，以及局
C 安全条件： 一点接地限制漏电设备外壳对地电压在安全限
值以内 25或50V；否则采取自动切断电源保护。
D 两点接地风险： 两点接地时要求自动切断电源保护（要求进行
绝缘监视）。
E 保护接地应用与接地电阻确定： 保护接地应用： 凡在异常或故障时可呈现危险电位的导体部分 接地电阻确定：
一般取保护接地电阻值小于 4—10Ω
f 水平导体、垂直导体以及相互影响：
流场分布的影响
g 接地装置的设计、施工：
设计依据：
土壤类型与分层状况 水源位置与地下静水位 冻土层深度 最大接地短路电流
降阻、稳阻措施： 外引接地体 深埋 换土 化学土壤处理
h 接地装置的安装、接地电阻测量： 接地装置的安装：
接地电阻的测量：
B 保护接地原理： 分流作用与限压作用
F 保护接地绝缘监视与保护：
5° TT系统的危险
A 一般安全条件： 在环境干燥或略微
潮湿、皮肤干燥、地面 电阻率高的状态下，电 压不得超 过 50V；在 环境潮湿、皮肤潮湿、 地面电阻率低的状态下， 电压不得超过 25V。 故障最大持续时间原则上不得超过 5s。
B 措施： 装设剩余电流保护装置 ( 漏电保护装置 ) 或过电流保
B 不接地系统运行特性：
正常运行条件下，发生单相触电后事故风险极小，由于接 地电流较小系统可维持运行；已发生单相接地故障后，故障相 触电事故风险仍较小，但非故障相触电事故风险明显增加；另 外，不接地系统存在系统电压漂移、高压窜入低压以及单相接 地故障不能及时排除带来的风险。
触电事故预防技术之间接接触电击预防技术(最新版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改触电事故预防技术之间接接触电击预防技术(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes触电事故预防技术之间接接触电击预防技术(最新版)1)、保护接地(IT系统)保护接地系统就是IT系统。
所谓接地，就是将设备的某一部位经接地装置与大地紧密连接起来。
保护接地的做法是将电气设备在故障情况下可能呈现危险电压的金属部位经接地线、接地体同大地紧密地连接起来；其安全原理是把故障电压限制在安全范围以内。
IT系统的字母I表示配电网不接地或经高阻抗接地，字母T表示电气设备外壳接地。
保护接地适用于各种不接地配电网。
在这类配电网中，凡由于绝缘损坏或其他原因而可能呈现危险电压的金属部分，除另有规定外,均应接地。
在380V不接地低压系统中，一般要求保护接地电阻RE≤4Ω。
当配电变压器或发电机的容量不超过100kV·A时，要求RE≤10Ω。
在10kV配电网中t如果高压设备与低压设备共用接地装置，要求接地电阻不超过10Ω，并满足下式要求：RE≤120/IE2)、TT系统我国绝大部分地面企业的低压配电网都采用星形接法的低压中性点直接接地的三相四线配电网。
这种配电网能提供一组线电压和一组相电压。
中性点的接地RN叫做工作接地、中性点引出的导线叫做中性线也叫做工作零线。
IT系统的第一个字母T表示配电网直接接地、第二个字母T表示电气设备外壳接地。
TT系统的接地RE也能大幅度降低漏电设备上的故障电压，但一般不能降低到安全范围以内。
因此，采用TT系统必须装设漏电保护装置或过电流保护装置，井优先采用前者。
触电防护安全技术
第一节触电防护技术考点 1 直接接触触电防护措施：绝缘、屛护、间距考点 2 间接接触触电防护措施：接地保护、接零保护1。
绝缘(1）绝缘材料分类①固体绝缘材料.包括瓷、玻璃、云母、石棉等无机绝缘材料,橡胶、塑料、纤维制品等有机绝缘材料和玻璃漆布等复合绝缘材料。
②液体绝缘材料。
包括矿物油、硅油等液体。
③气体绝缘材料。
包括六氟化硫、氮等气体。
（2）绝缘材料性能绝缘材料有电性能、热性能、机械性能、化学性能、吸潮性能、抗生物性能等多项性能指标。
①电性能:包括绝缘电阻、耐压强度、泄漏电流和介电常数（介质损耗)。
②力学性能:机械性能指强度、弹性等性.③热性能:耐热性能、耐弧性能、阻燃性能、软化温度和粘度.(3）绝缘击穿①气体绝缘击穿是由碰撞电离导致的电击穿。
气体击穿后绝缘性能会很快恢复。
②液体绝缘击穿，绝缘性能只在一定程度上恢复，液体的密度越大越难击穿,击穿强度比气体高。
③固体绝缘的击穿有电击穿、热击穿,固体绝缘击穿后将失去其原有性能。
热击穿电压作用时间较长，击穿电压较低；电击穿作用时间短、击穿电压高。
【例题】绝缘材料的电性能是衡量绝缘材料的重要指标,表示的是用电介质在施加电压条件下所发生的性能变化和绝缘的质量情况。
下列选项中属于绝缘材料电性能的是（）。
A。
介电常数B. 耐弧性能C. 耐热性能D。
阻燃性【例题】当绝缘体受潮或受到过高的温度、过高的电压时，可能完全失去绝缘能力而导电，称为绝缘击穿或绝缘破坏。
下列关于绝缘击穿的说法中正确的是（）。
A。
气体击穿是碰撞电离导致的电击穿，击穿后绝缘性能不可恢复B. 液体绝缘的击穿特性与其纯净度有关，纯净液体击穿也是电击穿，密度越大越难击穿C. 液体绝缘击穿后，绝缘性能很快完全恢复一定程度上恢复D。
固体绝缘击穿后只能一定程度上恢复绝缘性能穿后将失去其原有性能2.屏护①遮栏高度不应小于1.7m，下部边缘离地面高度不应大于0.1m；遮栏与裸导体距离不应小于0.8m；②屏护装置应安装牢固，用金属材料制成的屏护装置,必须接地（或接零）；③遮栏出入口的门上应根据需要安装信号装置和联锁装置。
1.4.1电器设备安全知识
1.4.1电器设备安全基础知识一、电击、电伤及电流对人体的作用1.电击通常所说的触电指的是电击。
电击分为直接接触电击和间接接触电击。
前者是触及正常状态下带电的带电体时发生的电击，也称为正常状态下的电击；后者是触及正常状态下不带电，而在故障状态下意外带电的带电体时发生的电击，也称为故障状态下的电击。
2．电伤电伤分为电弧烧伤、电流灼伤、皮肤金属化、电烙印、机械性损伤、电光眼等伤害。
电弧烧伤是由弧光放电造成的烧伤，是最危险的电伤。
电弧温度高达8000℃．可造成大面积、大深度的烧伤，甚至烧焦、烧毁四肢及其他部位。
3．电流对人体的作用电流通过人体内部，能使肌肉产生突然收缩效应，产生针刺感、压迫感、打击感、痉挛、疼痛、血压升高、昏迷、心律不齐、心室颤动等症状。
数十毫安的电流通过人体可使呼吸停止。
数十微安的电流直接流过心脏会导致致命的心室纤维性颤动。
电流对人体损伤的程度与电流的大小、电流持续时间、电流种类、电流途径、人体的健康状况等因素有关。
工频电流作用于人体的效应见表l—2。
表中，0是没有感觉的范围； A1，A2，A3是不引起心室纤维性颤动，不致产生严重后果的范围；B1，B2是容易产生严重后果的范围。
工频电流的生理效应二、触电事故预防技术1．直接接触电击预防技术1)绝缘绝缘是用绝缘物把带电体封闭起来。
电气设备的绝缘应符合其相应的电压等级、环境条件和使用条件。
电气设备的绝缘不得受潮，表面不得有粉尘、纤维或其他污物，不得有裂纹或放电痕迹，表面光泽不得减退，不得有脆裂、破损弹性不得消失，运行时不得有异味。
绝缘的电气指标主要是绝缘电阻。
绝缘电阻用兆欧表测量。
任何情况下绝缘电阻不得低于每伏工作电压1OOOΩ．并应符合专业标准的规定。
2)屏护屏护是采用遮栏、护罩、护盖、箱闸等将带电体同外界隔绝开来。
屏护装置应有足够的尺寸。
应与带电体保证足够的安全距离：遮栏与低压裸导体的距离不应小于0.8 m；网眼遮栏与裸导体之间的距离，低压设备不宜小于0.15m，10 kV设备不宜小于0.35m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
触电事故预防技术之间接接触电击预防技术(一)
1)、保护接地(IT系统)
保护接地系统就是IT系统。
所谓接地，就是将设备的某一部位经接地装置与大地紧密连接起来。
保护接地的做法是将电气设备在故障情况下可能呈现危险电压的金属部位经接地线、接地体同大地紧密地连接起来；其安全原理是把故障电压限制在安全范围以内。
IT系统的字母I 表示配电网不接地或经高阻抗接地，字母T表示电气设备外壳接地。
保护接地适用于各种不接地配电网。
在这类配电网中，凡由于绝缘损坏或其他原因而可能呈现危险电压的金属部分，除另有规定外,均应接地。
在380V不接地低压系统中，一般要求保护接地电阻RE≤4Ω。
当配电变压器或发电机的容量不超过100kV·A时，要求RE≤10Ω。
在10kV配电网中t如果高压设备与低压设备共用接地装置，要求接地电阻不超过10Ω，并满足下式要求：RE≤120/IE
2)、TT系统
我国绝大部分地面企业的低压配电网都采用星形接法的低压中性点直接接地的三相四线配电网。
这种配电网能提供一组线电压和一组相电压。
中性点的接地RN叫做工作接地、中性点引出的导线叫做中性线也
叫做工作零线。
IT系统的第一个字母T表示配电网直接接地、第二个字母T表示电气设备外壳接地。
TT系统的接地RE也能大幅度降低漏电设备上的故障电压，但一般不能降低到安全范围以内。
因此，采用TT系统必须装设漏电保护装置或过电流保护装置，井优先采用前者。
TT系统主要用于低压用户，即用于未装备配电变压器，从外面引进低压电源的小型用户。
