解析消防广播系统的安装规范及要求

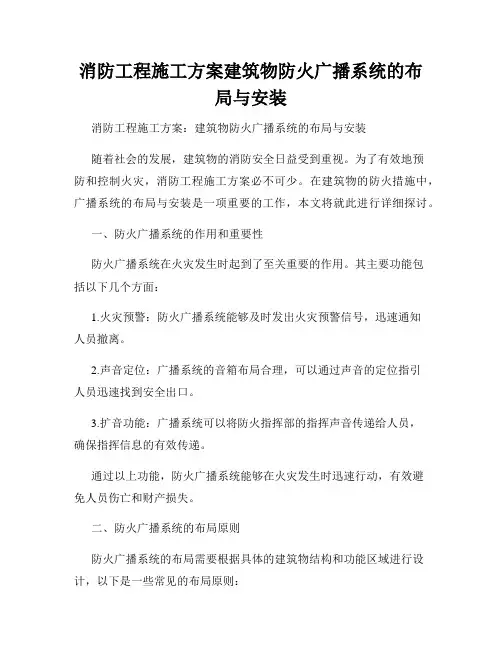

消防工程施工方案建筑物防火广播系统的布局与安装
消防工程施工方案建筑物防火广播系统的布局与安装消防工程施工方案：建筑物防火广播系统的布局与安装随着社会的发展，建筑物的消防安全日益受到重视。
为了有效地预防和控制火灾，消防工程施工方案必不可少。
在建筑物的防火措施中，广播系统的布局与安装是一项重要的工作，本文将就此进行详细探讨。
一、防火广播系统的作用和重要性防火广播系统在火灾发生时起到了至关重要的作用。
其主要功能包括以下几个方面：1.火灾预警：防火广播系统能够及时发出火灾预警信号，迅速通知人员撤离。
2.声音定位：广播系统的音箱布局合理，可以通过声音的定位指引人员迅速找到安全出口。
3.扩音功能：广播系统可以将防火指挥部的指挥声音传递给人员，确保指挥信息的有效传递。
通过以上功能，防火广播系统能够在火灾发生时迅速行动，有效避免人员伤亡和财产损失。
二、防火广播系统的布局原则防火广播系统的布局需要根据具体的建筑物结构和功能区域进行设计，以下是一些常见的布局原则：1.覆盖全区域：广播系统需要覆盖建筑物内的每一个角落，确保信息的全面传递。
同时，需要对不同区域的音量进行相应的控制，避免声音过大或者过小。
2.定位清晰：广播系统的布局需要考虑建筑物的不同楼层和房间，通过合理设置音箱，使得人员能够清晰地听到指引和警示声音。
3.备用系统：在布局设计中需要考虑到防火广播系统的备用功能，确保在系统故障或停电的情况下，可以切换到备用系统，维持正常的工作状态。
通过以上布局原则，可以有效地提高防火广播系统的使用效果和可靠性。
三、防火广播系统的安装要点在进行防火广播系统的安装时，需要注意以下几个要点：1.选择合适的设备：根据建筑物的具体情况和规模，选择适合的广播设备。
考虑到建筑物的面积、高度以及声音传播的特点，确保选购的设备能够满足需求。
2.合理位置安装：根据布局原则确定音箱的安装位置，确保声音能够覆盖到每一个区域。
同时，需要避免安装在易损坏或被遮挡的位置，以免影响声音的传播效果。
3.接地保护：在进行安装过程中，需要做好接地保护，确保设备的正常工作。
消防广播设计规范
功率放大器
类型：晶体管功率放大器和电子管功率放大器 选择依据：根据消防广播系统的需求和场地大小进行选择 功能：将音频信号放大，驱动扬声器发声，实现消防广播的覆盖范围和声音清晰度 注意事项：应选择低失真、低噪音、高效率的功率放大器，确保消防广播的质量和效果
麦克风
类型：根据使 用场景选择合 适的麦克风类 型，如手持式、 领夹式、头戴
控制设备应具备优先级设置功能，能够根据不同情况设置不同优先级的广 播信息，确保重要信息能够及时传递给相关人员。
控制设备应具备音量调节功能，能够根据实际情况调节广播音量大小，确 保信息传递的清晰度和准确性。
控制设备应具备定时自动播放功能，能够按照预设的时间表自动播放广播 信息，提高广播的效率和可靠性。
消防广播设计规范
单击此处添加副标题
汇报人：风
目录
消防广播系统概述
消防广播系统的设备选择 消防广播系统的调试与验 收
消防广播系统的设计原则
消防广播系统的安装要求 消防广播系统的维护与保 养
01
消防广播系统概述
消防广播系统的定义
消防广播系统是一种用于在火灾等紧急情况下进行人员疏散和指挥的通信 系统
它由音源设备、功放设备、扬声器等组成，能够实现全覆盖范围内的广播 功能
消防广播系统的设计应符合相关规范和标准，确保在紧急情况下能够快速、 准确地传递信息
消防广播系统是消防应急疏散预案的重要组成部分，对于保障人员安全具 有重要意义
消防广播系统的功能
紧急疏散引导：在火灾等紧急情 况下，通过广播系统指导人员有 序疏散至安全区域。
扬声器的安装高度
室内：根据房间高度，通常安装在墙壁上，距离地面1.5-1.7米
室外：根据环境和使用需求，选择合适的安装高度，一般不低于4米
消防广播安装要求内容
广播消防报警系统国家标准有线广播及火灾事故广播设计安装规范(摘录)1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》(JGJ/T16-92 )中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作21 •有线广播21. 1. 1公共建筑应设有线广播系统。
系统的类别应根据建筑规模、使用性质和功能要求确定。
有线广播一般可分为：(1)业务性广播系统。
(2)服务性广播系统。
(3)火灾事故广播系统。
21. 1. 2办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。
业务性广播宜由主管部门管理。
21. 1. 3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。
旅馆的服务性广播节目不宜超过五套。
21. 2.4从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：(1)业务性广播不应大于2dB (1000Hz时))(2)服务性广播不应大于1dB (1000Hz时)。
21. 2. 6采用定电压输出的馈电线路，输出电压宜采用70V或100V。
21. 2. 8节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。
当节目信号线路数较多时，宜采用专用电缆。
21. 3. 2有线广播的功放设备宜选用定电压输出。
当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。
21. 3. 3功放设备的容量一般按下述公式计算：P=K1 • K2 •工P0式中P ――功放设备输出总电功率( WP0Ki・P i，每分路同时广播时最大电功率P i ――第i支路的用户设备额定容量K i ――第i分路的同时需要系数：服务性广播时，客房节目每套K i取0 .2~0.4背景音乐系统K i取0.5~0.6业务性广播时，K i取0.7~0.8火灾事故广播时，K i取1.0 (同时广播范围应符合本规范第2 4章的有关规定)K 1 ――线路衰耗补偿系数：线路衰耗1 dB时取1.26线路衰耗2dB时取1.58K2老化系数，一般取1.2~1.4 。
消防广播安装要求及消防广播安装要求内容
广播消防报警系统国家标准有线广播及火灾事故广播设计安装规范（摘录）1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》（JGJ/T16-92）中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作为参考：21．有线广播21．1．1公共建筑应设有线广播系统。
系统的类别应根据建筑规模、使用性质和功能要求确定。
有线广播一般可分为：（1）业务性广播系统。
（2）服务性广播系统。
（3）火灾事故广播系统。
21．1．2 办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。
业务性广播宜由主管部门管理。
21．1．3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。
旅馆的服务性广播节目不宜超过五套。
21．2．4 从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：（1）业务性广播不应大于2dB（1000Hz时）。
（2）服务性广播不应大于1dB（1000Hz时）。
21．2．6 采用定电压输出的馈电线路，输出电压宜采用70V或100V。
21．2．8 节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。
当节目信号线路数较多时，宜采用专用电缆。
21．3．2有线广播的功放设备宜选用定电压输出。
当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。
21．3．3 功放设备的容量一般按下述公式计算：P=K1 ·K2 ·ΣP0式中P——功放设备输出总电功率（W）P0——Ki·Ｐi，每分路同时广播时最大电功率Ｐi——第i支路的用户设备额定容量Ｋi——第i分路的同时需要系数：服务性广播时，客房节目每套Ｋi取０.2~0.4背景音乐系统Ｋi取0.5~0.6业务性广播时，Ｋi取0.7~0.8火灾事故广播时，Ｋi 取1.0（同时广播范围应符合本规范第２４章的有关规定）Ｋ1——线路衰耗补偿系数：线路衰耗１dB时取1.26线路衰耗2dB时取1.58K2——老化系数，一般取1.2~1.4。
消防施工中的应急广播系统布置
重要性及应用场景
重要性
应急广播系统在消防施工中具有重要意义，能够在火灾等紧 急情况下迅速有效地进行信息传递和疏散引导，减少人员伤 亡和财产损失。
应用场景
应急广播系统广泛应用于各类公共场所，如学校、医院、商 场、车站等，以及消防施工中的火灾预防和应急处理。
02
消防施工中应急广播系 统的布置原则
安全性原则
标准化和开放性
应急广播系统应采用标准化和开放性的设备和技术，以便于扩展和升级，同时方便与其他系统进行集 成。
03
消防施工中应急广播系 统的具体布置方法
确定广播区域与范围
总结词
在布置应急广播系统时，首先需要明确广播区域和范围，以确保广播信号能够覆盖到所有需要覆盖的区域。
详细描述
根据消防施工图纸和现场实际情况，确定需要覆盖的区域，并考虑到建筑物的结构、楼层高度、面积等因素，确 保广播信号能够覆盖到每一个角落。
功能测试
实时广播功能
测试系统实时广播的能力，确保信息能准确 、迅速地传达。
分区控制
测试对特定区域进行定向广播的功能。
优先级控制
测试高优先级广播的插播功能，验证紧急信 息是否能打断常规广播。
录音与回放功能
测试系统的录音和回放功能，以备后续审查 。
验收标准与流程
功能性验收
确保系统满足设计要求，所有功能都 能正常运行。
要点二
保养维护
对应急广播系统进行定期保养，如清洁、润滑等，以延长 其使用寿命。
故障处理与维修
故障诊断
及时发现并诊断应急广播系统出现的故障。
维修处理
对故障进行及时维修，确保系统尽快恢复正常运行。
培训与演练
培训
对应急广播系统的操作人员进行专业培训，提高其操 作技能。
消防广播安装要求
广播消防报警系统国家标准有线广播及火灾事故广播设计安装规范（摘录）1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》（JGJ/T16-92）中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作为参考：21．有线广播21．1．1公共建筑应设有线广播系统。
系统的类别应根据建筑规模、使用性质和功能要求确定。
有线广播一般可分为：（1）业务性广播系统。
（2）服务性广播系统。
（3）火灾事故广播系统。
21．1．2 办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。
业务性广播宜由主管部门管理。
21．1．3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。
旅馆的服务性广播节目不宜超过五套。
21．2．4 从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：（1）业务性广播不应大于2dB（1000Hz时）。
（2）服务性广播不应大于1dB（1000Hz时）。
21．2．6 采用定电压输出的馈电线路，输出电压宜采用70V或100V。
21．2．8 节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。
当节目信号线路数较多时，宜采用专用电缆。
21．3．2有线广播的功放设备宜选用定电压输出。
当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。
21．3．3 功放设备的容量一般按下述公式计算：P=K1 · K2 ·ΣP0式中 P——功放设备输出总电功率（W）P0——Ki·Ｐi，每分路同时广播时最大电功率Ｐi——第i支路的用户设备额定容量Ｋi——第i分路的同时需要系数：服务性广播时，客房节目每套Ｋi取０.2~0.4背景音乐系统Ｋi取0.5~0.6业务性广播时，Ｋi取0.7~0.8火灾事故广播时，Ｋi 取1.0（同时广播范围应符合本规范第２４章的有关规定）Ｋ1——线路衰耗补偿系数：线路衰耗１dB时取1.26线路衰耗2dB时取1.58K2——老化系数，一般取1.2~1.4。
解析消防广播系统的安装规范及要求
解析消防广播系统的安装规范及要求
一、防火分区的走道、大厅、餐厅等公共场所。
扬声器的设置数量应能保证防火分区中的任何部位到最近一个扬声器的步行距离不超过15m，在走道交叉处或拐弯处应设扬声器.走道末端最后一个扬声器距离璐不大于8m。
每个扬声器的功率不小于3w,实配功率不应小于2w。
二、客房内的扬声器设在多功能床头柜上.每个扬声器功率为1**，则客房的走道设的火灾消防广播扬声器功率不小于3w，间距不大于lom.
三、工业建筑内设it的扬声器，在其播放范围内最远点的播放声压级应高于背景嗓声15db。
四、在空调机房、洗衣机房、文娱场所、车库等有背景嗓声干扰的场所，在其播放范围内的播放声压级应高于15db，按此确定扬声器的功率。
五、粉厅、实会厅、咖啡厅、洒吧间、商场营业厅等需要播放背景音乐，其扬卢器与火灾消防广播合用时，则扬声器应按24--3omt设一个，以使声压均匀。
消防工程施工方案建筑物火灾应急广播系统的布置与安装
消防工程施工方案建筑物火灾应急广播系统的布置与安装消防工程施工方案：建筑物火灾应急广播系统的布置与安装在建筑物火灾的应急处理中，广播系统的布置与安装是非常重要的一项工作。
本文将为大家介绍消防工程施工方案中，建筑物火灾应急广播系统的布置与安装方法，以确保火灾发生时人员的生命安全。
一、火灾应急广播系统的布置1. 确定广播区域：根据建筑物的结构和使用性质，确定各个广播区域。
常见的广播区域包括大厅、楼梯间、走廊、办公区等。
根据广播区域的大小和距离，选择合适的扩声器。
2. 制定广播系统布线方案：根据建筑物的平面布局和楼层结构，制定广播系统的布线方案。
确保广播系统可以覆盖到每个广播区域，并保证广播音量的均匀分布。
3. 安装扩声器和音源：根据布线方案，安装扩声器和音源设备。
扩声器应设置在广播区域的合适位置，确保声音的传播范围和覆盖面积。
4. 连接控制设备：将扩声器和音源与控制设备相连接，确保广播系统可以正常工作。
同时，设置控制设备的操作界面，方便人员进行广播操作和控制。
二、火灾应急广播系统的安装1. 安装主控设备：根据布线方案，在建筑物的指定位置安装主控设备，如主机或中央控制器。
主控设备应具备火灾自动报警功能，能够及时发出火灾报警信号。
2. 安装火灾探测器：根据建筑物的需要，安装各类火灾探测器，包括烟感探测器、温感探测器等。
这些探测器能够感知火灾的发生，并将信息发送至主控设备，触发广播系统的启动。
3. 安装备用电源：为了确保广播系统的可靠工作，应安装备用电源。
备用电源可以保证在火灾发生时，即使主电源中断，广播系统仍能正常运行。
4. 进行系统调试与测试：在安装完成后，进行系统的调试与测试工作。
确保广播系统的各项功能正常运行，广播音量适宜，能够在火灾发生时快速启动。
总结：消防工程施工方案中，建筑物火灾应急广播系统的布置与安装是确保人员生命安全的重要环节。
通过准确确定广播区域，制定布线方案，安装合适的设备，以及进行系统的调试与测试，可以使广播系统在火灾应急情况下起到及时警示和引导作用。
消防广播安装要求word精品
广播消防报警系统国家标准有线广播及火灾事故广播设计安装规范(摘录)1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》(JGJ/T16-92 )中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作21 •有线广播21. 1. 1公共建筑应设有线广播系统。
系统的类别应根据建筑规模、使用性质和功能要求确定。
有线广播一般可分为：(1)业务性广播系统。
(2)服务性广播系统。
(3)火灾事故广播系统。
21. 1. 2办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。
业务性广播宜由主管部门管理。
21. 1. 3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。
旅馆的服务性广播节目不宜超过五套。
21. 2.4从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：(1)业务性广播不应大于2dB (1000Hz时))(2)服务性广播不应大于1dB (1000Hz时)。
21. 2. 6采用定电压输出的馈电线路，输出电压宜采用70V或100V。
21. 2. 8节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。
当节目信号线路数较多时，宜采用专用电缆。
21. 3. 2有线广播的功放设备宜选用定电压输出。
当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。
21. 3. 3功放设备的容量一般按下述公式计算：P=K1 • K2 •工P0式中P ――功放设备输出总电功率( WP0Ki・P i，每分路同时广播时最大电功率P i ――第i支路的用户设备额定容量K i ――第i分路的同时需要系数：服务性广播时，客房节目每套K i取0 .2~0.4背景音乐系统K i取0.5~0.6业务性广播时，K i取0.7~0.8火灾事故广播时，K i取1.0 (同时广播范围应符合本规范第2 4章的有关规定)K 1 ――线路衰耗补偿系数：线路衰耗1 dB时取1.26线路衰耗2dB时取1.58K2老化系数，一般取1.2~1.4 。
消防广播安装要求
广播消防报警系统国家标准有线广播及火灾事故广播设计安装规范（摘录）1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》（JGJ/T16-92）中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作为参考：21．有线广播21．1．1公共建筑应设有线广播系统。
系统的类别应根据建筑规模、使用性质和功能要求确定。
有线广播一般可分为：（1）业务性广播系统。
（2）服务性广播系统。
（3）火灾事故广播系统。
21．1．2 办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。
业务性广播宜由主管部门管理。
21．1．3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。
旅馆的服务性广播节目不宜超过五套。
21．2．4 从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：（1）业务性广播不应大于2dB（1000Hz时）。
（2）服务性广播不应大于1dB（1000Hz时）。
21．2．6 采用定电压输出的馈电线路，输出电压宜采用70V或100V。
21．2．8 节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。
当节目信号线路数较多时，宜采用专用电缆。
21．3．2有线广播的功放设备宜选用定电压输出。
当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。
21．3．3 功放设备的容量一般按下述公式计算：P=K1 · K2 ·ΣP0式中 P——功放设备输出总电功率（W）P0——Ki·Ｐi，每分路同时广播时最大电功率Ｐi——第i支路的用户设备额定容量Ｋi——第i分路的同时需要系数：服务性广播时，客房节目每套Ｋi取０.2~0.4背景音乐系统Ｋi取0.5~0.6业务性广播时，Ｋi取0.7~0.8火灾事故广播时，Ｋi 取1.0（同时广播范围应符合本规范第２４章的有关规定）Ｋ1——线路衰耗补偿系数：线路衰耗１dB时取1.26线路衰耗2dB时取1.58K2——老化系数，一般取1.2~1.4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解析消防广播系统的安装规范及要求
一、防火分区的走道、大厅、餐厅等公共场所。
扬声器的设置数量应能保证防火分区中的任何部位到最近一个扬声器的步行距离不超过15m，在走道交叉处或拐弯处应设扬声器.走道末端最后一个扬声器距离璐不大于8m。
每个扬声器的功率不小于3w,实配功率不应小于2w。
二、客房内的扬声器设在多功能床头柜上.每个扬声器功率为1**，则客房的走道设的火灾消防广播扬声器功率不小于3w，间距不大于lom.
三、工业建筑内设it的扬声器，在其播放范围内最远点的播放声压级应高于背景嗓声15db。
四、在空调机房、洗衣机房、文娱场所、车库等有背景嗓声干扰的场所，在其播放范围内的播放声压级应高于15db，按此确定扬声器的功率。
五、粉厅、实会厅、咖啡厅、洒吧间、商场营业厅等需要播放背景音乐，其扬卢器与火灾消防广播合用时，则扬声器应按24--3omt设一个，以使声压均匀。
