印制电路板的分类
PCB板材分类总结印制电路板
PCB板材分类总结印制电路板印制电路板（Printed Circuit Board，简称PCB）作为一种重要的电子元器件，广泛应用于电子设备中的信号传输、功率传输、电磁屏蔽等方面。
根据不同的材料和工艺特点，PCB板材可以分为多种类型。
下面将对主要的PCB板材分类进行总结。
1.基础材料分类：- 硬质金属基板：如铝基板（Aluminum Base Board，简称AB），铜基板（Copper Base Board，简称CB）等。
这种基板具有良好的散热性能和机械强度，广泛应用于LED照明、通信设备等领域。
- 有机纤维素基板：如玻纤板（Glass Fiber Board，简称FR4），它是一种具有玻璃纤维增强材料的有机复合材料。
FR4具有优良的电气性能、机械强度和耐热性，是最常见的PCB板材。
- 高分子基板：如聚酰亚胺板（Polyimide Board，简称PI），这种基板具有优异的耐高温性能和耐化学性能，适用于高温环境下的应用，如航空航天、汽车电子等领域。
- 低介电常数材料：如PTFE（Teflon）板，这种基板具有低介电常数、低耗散因数和优良的高频性能，适用于高速传输和射频电路。
2.高频板分类：-PTFE板：PTFE是一种聚四氟乙烯材料，具有低介电常数和低损耗的特点，适用于高频高速传输和射频电路设计，是高频电路板的首选材料。
-RO4003C板：RO4003C是一种特殊的PTFE复合材料，它不仅具有PTFE的优点，还加入了陶瓷填料，提高了板材的介电常数和温度稳定性。
-PPO板：PPO是一种聚苯醚材料，具有优良的介电性能和稳定性，适用于高频电路和高速信号传输。
3.高频有源器件应用板材分类：-陶瓷基板：陶瓷基板由陶瓷材料制成，具有优异的导热性能和耐高温性能，适用于高功率射频器件和微波通信设备。
-金属陶瓷基板：金属陶瓷基板由金属材料与陶瓷材料复合而成，既具有金属的导电性能，又具有陶瓷的优异性能，适用于高频有源器件的封装。
EDA第4讲印制电路板基本知识
元器件面
焊接面
如果要将两块印制电路板相互连接，一般都会用到金手指 (Gold Finger)的边接头(Edge Connector)。使连接器(Connector)弹 片之间连接，进行压迫接触而导电互连。通常连接时，将其中一 片印制电路上的金手指插进另一片印制电路上合适的插槽上(一般 叫做扩充槽S1ot)。由于金导电性好，在低温和高温下不会被直接 氧化，不会生锈，而且电镀加工也非常容易，外观也好看，故电 子工业的接点表面几乎都要选择电镀金。在计算机中，内存、图 形显示卡、声卡、网卡或是其他类似的界面卡，都是借助金手指 来与主机板连接的。
在多层印制电 路板中，整个层都 直接连接地线与电 源。所以将各层分 类为信号层 (Signal)，电源层 (Power)或是地线层 (Ground)。
SMD表面贴装器 件(Surface Mounted Devices)
多层板的制作
3. 印制电路历史
1942年，英国人Paul Eisler博士于采用印刷后进行铜箔腐蚀的 方法生产印制板，第一次用印制板制造出了收音机。因此Paul Eisler博士又被称为“印制电路之父”。 1953年，从铜箔腐蚀法成为印制电路的主要生产方法，出现 了两面互连的双面印制板。 1960年出现了多层板。 近些年，由于超大规模集成电路的发展，印制电路的技术不 断更新，整个印制电路行业得到了蓬勃的发展。
刚柔性印制板
载芯片印制板 是指尚未封装的集成电路芯片直接与印制电路相连，装 载在基板上的印制板。这类印制板是具有完整功能的独立组 件，体积小、成本低，较多用于电子表、游戏卡、计算器、 照相机和汽车电话等。 载芯片印制板与普通印制板相比，主要是导线密度高， 线宽在0.1mm左右；图形位置尺寸精度极高，基板厚度小于 0.5mm，耐热性、高频特性和尺寸稳定性好；导线表面常镀 上一层镍、金或其他贵金属。载芯片印制板加工工艺精细， 有的载芯片印制板要求铣孔，在基板上加工出凹部，使芯片 能沉人凹部，并且引线与印制图形对准，可靠地贴合在基板 上。
印制电路板的种类有哪些_印制电路板布线要求
印制电路板的种类有哪些_印制电路板布线要求印制电路板分类印制电路板{PCB线路板}，又称印刷电路板，是电子元器件电气连接的提供者。
它的发展已有100多年的历史了；它的设计主要是版图设计；采用电路板的主要优点是大大减少布线和装配的差错，提高了自动化水平和生产劳动率。
按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。
单面板在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。
因为导线只出现在其中一面，所以这种PCB叫作单面板（Single-sided）。
因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子。
双面板这种电路板的两面都有布线，不过要用上两面的导线，必须要在两面间有适当的电路连接才行。
这种电路间的“桥梁”叫做导孔（via）。
导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。
因为双面板的面积比单面板大了一倍，双面板解决了单面板中因为布线交错的难点（可以通过导孔通到另一面），它更适合用在比单面板更复杂的电路上。
多层板为了增加可以布线的面积，多层板用上了更多单或双面的布线板。
用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。
板子的层数并不代表有几层独立的布线层，在特殊情况下会加入空层来控制板厚，通常层数都是偶数，并且包含最外侧的两层。
大部分的主机板都是4到8层的结构，不过技术上理论可以做到近100层的PCB板。
大型的超级计算机大多使用相当多层的主机板，不过因为这类计算机已经可以用许多普通计算机的集群代替，超多层板已经渐渐不被使用了。
因为PCB中的各层都紧密的结合，一般不太容易看出实际数目，不过如果仔细观察主机板，还是可以看出来。
简述印制电路板的结构和分类
简述印制电路板的结构和分类印制电路板（Printed Circuit Board，简称PCB）是一种用来支持和连接电子元件的载体，其结构和分类对于电子产品的性能和功能具有重要影响。
一、结构：1. 基材（Substrate）：PCB的基材是电子元件的支撑材料，常见的基材有玻璃纤维布基板（FR4）、多层聚酯薄膜基板（PET）等。
基材决定了PCB的机械强度、热稳定性和电气性能。
2. 导电层（Conductive Layer）：导电层是PCB上的导电路径，用于支持和连接电子元件。
通常使用铜层铺设在基材上，其中导线和组件之间的连接通过电化学沉积、化学蚀刻等处理方式进行。
3. 阻焊层（Solder Mask Layer）：阻焊层是一种覆盖在导电层上的绝缘薄膜，用于保护导线和元件不被外界环境腐蚀，同时也起到阻燃和外观美化的作用。
常见的阻焊材料有丙烯酸、氯化聚苯乙烯等。
4. 焊接层（Solder Layer）：焊接层用于连接电子元件和PCB的导线，通常使用焊锡进行固定。
焊接层可以分为表面焊（SMT）和插针焊（THT）两种方式，根据元件结构和要求进行选择。
5. 标识层（Silkscreen Layer）：标识层是印刷在PCB上来显示重要信息的一层，如元件的位置、电路说明、生产日期等。
常用的标识方式有印刷字母和数字、贴纸和激光刻字。
二、分类：根据电子产品的不同需求，PCB可以根据不同的特性和结构进行分类。
1. 单面板（Single-sided PCB）：单面板是最简单的PCB结构，其上只有一层导电层，适用于简单的电子产品。
它的制造成本低，但连接功能有限。
2. 双面板（Double-sided PCB）：双面板具有两层导电层，通过通过导孔将两层导线连接起来，可以提供更多的连接点，适用于中等复杂度的电子产品。
3. 多层板（Multilayer PCB）：多层板具有多于两层的导电层，每层之间通过绝缘层隔开，并通过导孔连接。

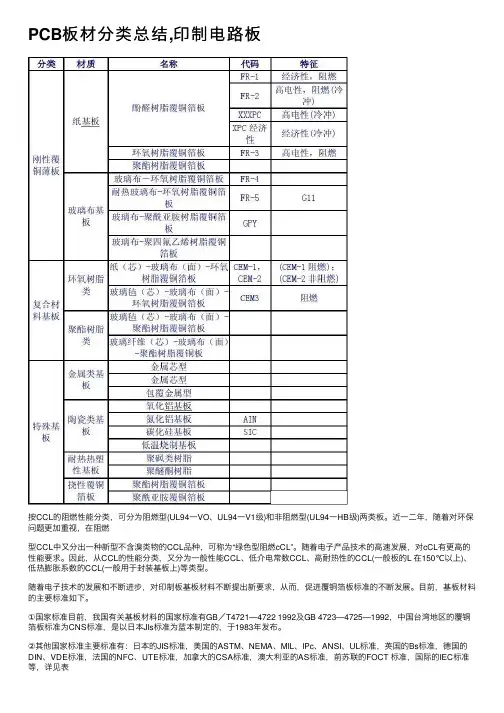

PCB板材分类总结,印制电路板
PCB板材分类总结,印制电路板按CCL的阻燃性能分类，可分为阻燃型(UL94⼀VO、UL94⼀V1级)和⾮阻燃型(UL94⼀HB级)两类板。
近⼀⼆年，随着对环保问题更加重视，在阻燃型CCL中⼜分出⼀种新型不含溴类物的CCL品种，可称为“绿⾊型阻燃cCL”。
随着电⼦产品技术的⾼速发展，对cCL有更⾼的性能要求。
因此，从CCL的性能分类，⼜分为⼀般性能CCL、低介电常数CCL、⾼耐热性的CCL(⼀般板的L 在150℃以上)、低热膨胀系数的CCL(⼀般⽤于封装基板上)等类型。
随着电⼦技术的发展和不断进步，对印制板基板材料不断提出新要求，从⽽，促进覆铜箔板标准的不断发展。
⽬前，基板材料的主要标准如下。
①国家标准⽬前，我国有关基板材料的国家标准有GB／T4721—4722 1992及GB 4723—4725—1992，中国台湾地区的覆铜箔板标准为CNS标准，是以⽇本JIs标准为蓝本制定的，于1983年发布。
②其他国家标准主要标准有：⽇本的JIS标准，美国的ASTM、NEMA、MIL、IPc、ANSI、UL标准，英国的Bs标准，德国的DIN、VDE标准，法国的NFC、UTE标准，加拿⼤的CSA标准，澳⼤利亚的AS标准，前苏联的FOCT 标准，国际的IEC标准等，详见表印制板常⽤材料刚性CCL板⼀、覆铜板（CCL）1、分类刚性CCL分为：纸基板、环纤布基板、复合材料基板、特殊型A、纸基板B、环纤布基板D、特殊型2、基板材料（1）主要⽣产原材料a、通常使⽤电⼦级的⽆碱玻璃布，常⽤型号有1080、2116、7826等。
b、浸渍纤维纸c、铜箔按铜箔的制法分类：压延铜箔和电解铜箔铜箔的标准厚度有：18um（HOZ）、35 um（1OZ）和70 um（2OZ）另外现已有12 um（1/3OZ）及⾼厚度铜箔投放市场（2）纸基板常⽤的有FR-1、FR-2、FR-3等型号（3）玻璃布基最常⽤的是FR-4玻纤布基CCL，它的基本配⽅是以低溴环氧树脂（双酚A型）为主树脂，以双氰胺为环氧固化剂，以多元胺类为促进剂，是⽬前PCB⽣产中⽤量最⼤的原材料。
简述印制电路板的结构和分类
简述印制电路板的结构和分类印制电路板（Printed Circuit Board，简称PCB）是一种常见的电子元器件，被广泛应用在电子设备中。
它具有简单、灵活、可靠、高效、便宜等优点，是现代电子技术中不可或缺的重要部分。
本文将对印制电路板的结构和分类进行简述。
一、印制电路板的结构印制电路板是由绝缘基板、导电层、印制电路图案等组成的。
其主要结构包括以下几个部分：1. 绝缘基板（Substrate）：绝缘基板是PCB的基础材料，通常采用玻璃纤维增强环氧树脂（FR-4）作为材料。
绝缘基板的作用是支撑和隔离导电层，保证电路板的稳定性和可靠性。
2. 导电层（Conductive Layer）：导电层是印制电路板上形成电路连接的部分，一般使用铜箔材料。
导电层可以分为铜箔层和板内层，铜箔层是指铜箔粘贴在绝缘基板表面，通过蚀刻去除不需要的铜箔形成电路图案；板内层是指在整个电路板的内部将铜箔粘贴在层间绝缘层上，形成多层结构。
3. 印刷电路图案（Printed Circuit Pattern）：印刷电路图案是印制在绝缘基板上的金属线路，用于连接电子元器件。
印刷电路图案可以通过蚀刻、覆铜、喷锡等工艺进行制作，通常使用化学催化法或机械压制法完成。
4. 焊接面（Solder Mask）：焊接面是印制电路板上的一层覆盖物，用于隔离和保护印刷电路图案。
焊接面通常为绿色，也可以是红色、蓝色等其他颜色。
5. 焊接点（Solder Joint）：焊接点是用于连接电子元器件和印制电路板的部分，通过焊接技术实现。
常见的焊接技术有手工焊接、波峰焊接、表面贴装技术等。
二、印制电路板的分类印制电路板可以根据不同的标准进行分类。
下面主要依据其形状、层数、材料和应用领域进行分类介绍。
1. 形状分类：(1) 直线型电路板：直线型电路板是最常见的形状，由直线和角组成。
这种形状的电路板适用于大多数常规电子设备。
(2) 弧形电路板：弧形电路板是指具有弧形边界的电路板，可根据需求进行定制。
印制电路板的分类
印制电路板的分类印制电路板（Printed Circuit Board，简称PCB）是电子设备中不可或缺的组成部分，其功能是提供电子元器件的连接和支持。
根据不同的特点和用途，PCB可以分为多种分类。
本文将从不同的角度介绍印制电路板的分类。
一、按照层数分类1. 单层PCB：单层PCB是最简单的PCB结构，只有一层铜箔，元器件只能安装在一侧。
单层PCB适用于简单的电路，成本较低，但布线受限制，只适用于较为简单的应用。
2. 双层PCB：双层PCB在基板上有两层铜箔，通过通过孔连接两层，元器件可以安装在两侧。
双层PCB适用于大部分中等复杂度的电路设计，成本适中，布线灵活性较高。
3. 多层PCB：多层PCB基板上有三层或三层以上的铜箔，通过层与层之间的内层连接来实现信号传输。
多层PCB适用于高密度和高性能的电路设计，能够提供良好的电磁兼容性和较高的布线密度。
二、按照材料分类1. 刚性PCB：刚性PCB使用刚性的基材，如玻璃纤维增强复合材料（FR-4），具有高强度和稳定性。
刚性PCB广泛应用于消费电子、通信设备等领域。
2. 柔性PCB：柔性PCB使用柔性的基材，如聚酰亚胺（PI），具有弯曲性和可折叠性。
柔性PCB适用于需要弯曲或折叠的场景，如移动设备、汽车电子等。
3. 刚柔结合PCB：刚柔结合PCB结合了刚性PCB和柔性PCB的特点，既有高强度和稳定性，又具备弯曲和折叠的能力。
刚柔结合PCB适用于需要同时满足刚性和柔性需求的应用，如医疗设备、航空航天等。
三、按照特殊工艺分类1. 高频PCB：高频PCB是专为高频电路设计而优化的PCB，具有较低的介电常数和损耗，能够提供更好的信号传输性能。
高频PCB 广泛应用于无线通信、雷达、卫星导航等领域。
2. 高温PCB：高温PCB采用耐高温的基材和特殊的阻燃材料，能够在高温环境下保持稳定性和可靠性。
高温PCB适用于电力电子、汽车电子等高温环境下的应用。
3. 厚铜PCB：厚铜PCB使用较厚的铜箔，能够承受较大的电流和热量，适用于高功率电子设备。
印制电路板基板材料分类
EM-2
-2 非阻燃)
CEM3
阻燃
特殊基 金属类基
板
板
金属芯型 金属芯型 包覆金属型
氧化铝基板
氮化铝基板
AIN
陶瓷类基
板
碳化硅基板
SIC
低温烧制基板
耐热热塑 性基板
聚砜类树脂 聚醚酮树脂
挠性覆铜 箔板
聚酯树脂覆铜箔板 聚酰亚胺覆铜箔板
【最新 PCB 及相关材料 IEC 标准信息】
国际电工委员会（简称 IEC）是一个由各国技术委员会组成的世 界性标准化组织，我国的国家标准主要是以 IEC 标准为依据制定，IEC 标准也是 PCB 及相关基材领域中标准发展较快，先进的国际标准之 一。为了便于同行了解 PCB 及相关材料的 IEC 技术标准信息，推进印 电路技术的发展最快的与国际标准接轨，今将 IEC 现行有效的 PCB 基 材（覆箔板）标准、PCB 标准、PCB 相关材料的技术标准、其涉及的 测试方法标准的标准信息及修订情况整理如下： PCB 及基材测试方法标准: 1、IEC61189-1（1997-03）：电子材料试验方法，内连结构和组件---第一部分：一般试验方法和方法学。 2、IEC61189（1997-04）电子材料试验方法，内连结构和组件----
3、IEC60326-3（1991-05）印制板----第三部分：印制板设计和使用。 4、IEC60326-4（1980-01）印制板----第四部分：单双面普通也印制 板规范（该标准 1989 年 11 月第一次修订）。 5、IEC60326-5（1980-01）印制板----第五部分：有金属化孔单双面 普通印制板规范（1989 年月日 0 月第一次修订）。 6、EC60326-7（1981-01）印制板----第七部分：（无金属化孔）单 双面挠性印制板规范（1989 年 11 月第一次修订）。 7、EC60326-8（1981-01）印制板----第八部分：（有金属化孔）单 双面挠性印制板规范（该标准 1989 年 11 月第一次修订）。 8、EC60326-9（1981-03）印制板----第九部分：（有金属化孔）单 双面挠性印制板规范（该标准 1989 年 11 月第一次修订）。 9、EC60326-9（1981-03）印制板----第十部分：（有金属化孔）刚挠双面印制板规范（1989 年 11 月第一次修订）。 10、EC60326-11（1991-03）印制板----第十一部分：（有金属化孔） 刚-挠多层印制板规范。 11、EC60326-12（1992-08）印制板----第十二部分：整体层压拼板 规范（多层印制板半成品）。
印刷电路板的分类及特点
印刷电路板的分类及特点研究了这么久印刷电路板啊，总算发现了一些门道。
先说说印刷电路板的分类吧。
据我了解，有单面板、双面板和多层板。
这单面板呢，就像是一条单行道，它只有一面有导线和元件，线路比较简单。
我就想啊，这就好比是一个很基础的小村落的道路规划，只需要一条路走到底就可以满足需求了。
比如说那种特别简单的电子小玩具，里面可能就用的单面板。
双面板呢，这就高级一点了，有两面都可以布线和放置元件，就像是有上下两层的立体停车场似的，给了线路更多的布局空间。
这样就能把线路布置得更加合理了。
像一些稍微复杂一点的小家电，什么收音机之类的吧，有可能就会用到双面板。
再看看多层板，哇，这可是个高级货。
它有好多层，中间夹着绝缘层。
我感觉就像是千层饼似的，一层一层的。
这种多层板可以容纳非常复杂的电路，像是电脑的主板啦。
电脑主板需要连接那么多的元件，什么CPU 啊、内存条插槽啊等等无数个部件，没有多层板那样复杂的布线咋能行呢。
然后说说它们的特点吧。
单面板便宜啊，毕竟简单嘛，生产起来也容易。
但是它的缺点就是很明显，就像刚刚说的，因为布线空间有限，所以只能做一些简单的电路。
双面板就不同了，它的线路相互连接的灵活性增加了很多，能减少了不少线路之间的干扰。
多层板的特点就更厉害了，它的布线密度极大，信号的完整性也比较好。
我之前还疑惑啊，为什么小小的手机主板能放下那么多功能的电路呢，研究之后才恍然大悟，原来是多层板在发挥着巨大的作用。
不过多层板也有不好的地方，就是成本高，生产工序复杂。
比如说，请工人生产多层板的时候，稍不留神那中间的绝缘层没弄好或者某个层的线路没接通，一整块板子就白费了，这风险也是很大的，那就得多花钱来确保质量啊。
这就是我对印刷电路板分类和特点的一些想法，还挺有趣的，是吧？有时候我发现自己还得更深入地研究一下，才能把这些东西彻底掌握呢。
哎呀，还有一点我差点忘了，不管是哪种印刷电路板，在设计的时候都要尽量考虑把原件的布局弄得合理一点，这样才能更好地发挥它的性能。
印刷电路板基础知识
(3)同一级电路的接地点应尽量靠近，并且本级电
路的电源滤波电容也应接在该级接地点上。
(4)总线必须严格按高频—中频—低频逐级按弱电
到强电的顺序排列原则
(5) 强电流引线应尽可能宽一些
(6) 阻抗高的走线尽量短，阻抗低的走线可以长一
些
印刷电路板基础知识
(7)电位器安装位置应当满足整机结构安装及面板 布局的要求，尽可能放在PCB的边缘。 (8)IC座，设计PCB图样时，在使用IC座的场合下， 一定特别注意IC座上定位槽的放置的方位是否正 确。 (9)在对进出接线端布置时，相关联的两条引线端 的距离不要太大。 (10)在保证电路性能要求的前提下，设计时应力求 合理走线。 (11) 设计应按一定顺序方向进行。
印刷电路板基础知识
5.9 板边 PCB板的板边也有一些特殊的要求。板边是PCB
的裸露的界面，他必须可以和外界有绝缘安全 距离
印刷电路板基础知识
6.PCB的叠层设计 PCB板的叠层设计常常是由PCB的目标成本、
制造技术和所要求的布线通道数所决定。
镀锡通孔的只要作用如下： 1) 增强外层焊盘的强度，从而可以使用较小尺寸
的焊盘。 2) 焊接时可以散热，从而焊盘可以较小 3) 连接顶层和底层的信号 4) 从顶层到底层铺上焊锡流，从而不用在两侧进
行焊接
印刷电路板基础知识
印刷电路板基础知识
5.8 不镀层的通孔 不镀层的通孔也就是指在孔中没有镀锡。
印刷电路板基础知识
印刷电路板基础知识
印刷电路板基础知识
3.3 焊盘大小 焊盘的直径和内孔尺寸：通常以金属引脚直径
加0.2mm作为焊盘内孔直径。
(1)当焊盘直径为1.5mm时，为了增加焊盘的抗剥 强度，可以采用长小于1.5mm，宽为1.5mm和长 圆形焊盘。 1）直径小于0.4mm的孔：D/d=0.5~3 2）直径大于2mm的孔：D/d=1.5~2 D---焊盘直径 d----内孔直径
