人教版 高中物理 选修3-2 第四节 变压器 同步练习习题一(含答案解析)
人教版 高中物理 选修3-2 第四节 变压器 同步练习习题一（含答案解析） 基础达标：
1．下列关于理想变压器的说法中，正确的是( )
A ．输入功率等于输出功率
B ．输送的电能经变压器先转化为磁场能,再转化为电能
C ．输送的电能经变压器先转化为电场能,再转化为电能
D ．输送的电能经变压器的铁芯直接传输过去
答案：AB
2．正常工作的理想变压器的原、副线圈中，数值上一定相等的是( )
A ．电流的频率
B ．端电压的峰值
C ．电流的有效值
D ．电功率
答案：AD
3．用一理想变压器向一负载R 供电，如图1所示,当增大负载电阻R 时,原线圈中的电流I 1和副线圈中的电流I 2之间的关系是( )
A ．I 2增大,I 1也增大
B ．I 2增大,I 1却减小
C ．I 2减小,I 1也减小
D ．I 2减小,I 1却增大
答案：C
4．对于理想变压器,下列说法中正确的是( )
A ．原线圈的输入功率,随着副线圈输出功率的增大而增大
B ．原线圈的输入电流,随着副线圈输出电流的增大而增大
C ．副线圈的输出电压随负载电阻的增大而增大
D ．副线圈的输出电流随负载电阻的增大而减小
答案：ABD
5．一个理想变压器,原线圈输入220 V 电压时,副线圈输出电压为22 V ,若副线圈增加100匝后输出电压增加到33 V,则变压器原线圈匝数为__________匝．
答案：2 000
6．一个电压互感器的变压比为10∶1,副线圈接入交流电压表的示数为220 V ,则所测高压电路中的电压为__________ V ．
答案：2 200
7．如图所示的理想变压器,它的初级线圈接在交流电源上,次级线圈接一个标有“12 V 100 W ”的灯泡,已知变压器初、次级线圈的匝数比为18∶1,那么小灯泡正常工作时,图中的电压表的读数为__________ V,电流表的读数为__________ A ．
答案：216 0．46
8．如图3所示为一理想变压器和负载电阻R,下列哪些做法可增加变压器的输入功率( )
A ．只减少副线圈匝数
B ．只减少原线圈匝数
C ．只增加副线圈匝数
D ．只减小R 的阻值
答案：BCD
9．将输入电压为220 V 、输出电压为6 V 的变压器,改装成输出电压为30 V 的变压器,副线圈原来
的匝数为30匝,原线圈的匝数不变,则副线圈应增加的匝数为( )
A．150匝
B．144匝
C．130匝
D．120匝
答案：D
10．一台理想变压器的原、副线圈匝数比为4∶1,若原线圈加上u=1 414sin100πt V的交流电,则用交流电压表测得副线圈两端的电压是( )
A.250 V
B.353.5 V
C.499.8 V
D.200 V
答案：A
11．如图所示，一理想变压器初次级线圈的匝数比为3:1，次级接三个相同的灯泡，均能正常发光，初级线圈中串有一个相同的灯泡L，则 ( )
A．灯L也能正常发光
B．灯L比另三灯都暗
C．灯L将会被烧坏
D．不能确定
答案：A
12．如图所示，在绕制变压器时，某人误将两个线圈绕在图示变压器的铁芯的左右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂，已知圈1、2的匝数之比为N1:N2=2:1，在不接负载的情况下 ( )
A．当线圈1输入电压220V，线圈2输出电压为110V
B．当线圈1输入电压220V，线圈2输出电压为55V
C．当线圈2输入电压为110V时，线圈1电压为220V
D．当线圈2输入电压为110V时，线圈1电压为110V
答案：BD
13．如图所示电路中，当a、b两端与e、f两端分别加上220V的交流电压时，测得c、d间与g、h间的电压均为110V，若分别在c、d与g、h两端加上110V的交流电压，则a、b间与e、f间的电压
分别为 ( )
A．220V，220V
B．220V，110V
C．110V，110V
D．220V，0
答案：B
14．如图所示理想变压器原副线圈匝数之比:n1:n2=4:1，原线圈两端连接光滑导轨，副线圈与电阻R连接组成闭合回路，当直导线AB在匀速强磁场中沿导轨匀速地向左作切割磁感线运动时，安培表A1的读数为12mA，那么安培表A2的读数为 ( )
A．0
B．3mA
C．48mA
D．与R值大小无关
答案：A
能力提升：
15.如图所示，理想变压器的输入端电压
u=311sin100πt(V) ，原副线圈的匝数之比为n 1 :n 2=10:1 ；若图中电流表读数为 2 A ，则 ( )
A ．电压表读数为 220 V
B ．电压表读数为 22 V
C ．变压器输出功率为 44 W
D ．变压器输入功率为 440 W
答案：BC
16. 如图所示,理想变压器原线圈的匝数为1 000匝,两个副线圈的匝数分别为n 2=50匝和n 3=100匝,L 1是“6 V 2 W ”的小灯泡，L 2是“12 V 4W ”的小灯泡，当n 1接上交流电压时，L 1、L 2都正常发光，那么，原线圈中的电流为( ) A.60
1 A B.30
1 A C.20
1 A D.401 A 答案：C
17.如图所示,变压器的原线圈及两个副线圈匝数比为n 1∶n 2∶n 3=4∶2∶1,所连接的三个小灯泡消耗的功率相同,则流过每个灯泡的电流之比I 1∶I 2∶I 3=_____________;三个灯泡的电阻之比为R 1∶R 2∶R 3
=___________.
答案：1∶1∶2 4∶4∶1
18. 如图所示为两个互感器，在图中圆圈内a 、b 表示电表，已知电压比为100，电流比为10，电压表的示数为220V ，电流表的示数为10A ，则 ( )
A.a 为电流表，b 为电压表
B.a 为电压表，b 为电流表
C.线路输送电功率是2200W
D.线路输送电功率是2.2×106W
答案：BD
19.如图所示理想变压器，三个线圈匝数分别为n 1、n 2、n 3，线圈两端电压分别为U 1、U 2、U 3其中线圈1接交流电源，线圈中电流分别为I 1、I 2、I 3，则以下关系正确的是 ( )
A.U 1:U 2=n 1:n 2，U 2:U 3=n 2:n 3
B.I 1:I 2=n 1:n 3，I 1:I 3=n 3:n 1
C.n 1I 1=n 2I 2+n 3I 3
D.U 1I 1=U 2I 2+U 3I 3
答案：ACD
20.如图所示，理想变压器初、次级线圈的匝数之比n 1:n 2=2:1，且分别接有完全相同的纯电阻，电源的电压为U ，则次级线圈的输出电压为 ( ) A.2
U
B.
3
U C.U 5
2 D.U 4
3 答案：C
21．如图所示,理想变压器有两个副线圈,原线圈1接220 V 交流电源,副线圈2的匝数为30匝,两端接有“12 V 12 W ”的灯泡L ，副线圈3的输出电压为110 V ，两端接有电阻R.若L 正常发光且通过R 的电流为0.4 A,求：
(1)、副线圈3的匝数n 3;
(2)、原线圈1的匝数n 1和通过它的电流I 1.
答案：(1)275匝 (2)550匝 0.255 A 22．交流发电机的路端电压是220 V,输出功率是55 kW,输电导线电阻为0.4 Ω.问：
(1)如果不用变压器,导线上损失的电功率和电压各是多少?
(2)如果用变压器先将电压提升到2 220 V ,导线上损失的电功率和电压又是多少?
答案：(1)25 kW 100 V (2)0.25 kW 10 V
23．如图所示理想变压器两边连接着四盏额定电压为U 的相同的电灯，它们均正常发光，如每只电灯的电阻为R ，则输入端ab 处的输入电压和电流各是多大？（导线电阻忽略不计）.
答案：输入端电流为U/R,输入端电压为4U
24.如图所示，变压器副线圈中有电阻R=7.26Ω，消耗功率为6W ，另有一单匝线圈串接有毫伏表，读数为u O =50mV ，原线圈两端电压为u=311sin πtV ，求原、副线圈的匝数和铁芯内的磁通量变化率. 答案：原线圈匝数为：4400匝，副线圈匝数为132匝
0.05
25.如图所示，一个理想变压器（可视为理想变压器）的原线圈接在
220V 的市电上，向额定电压为1.80×104V 的霓虹灯供电，使它正常发光，
为了安全，需要原线圈回路中接入熔断器，使副线圈电路中电流超过12mA 时，溶丝便熔断. (1)溶丝的熔断电流是多大？
(2)当副线圈电路中电流为10mA 时，变压器的输入功率是多大？
答案：（1）54/55A
（2）180W。
高中物理人教版选修3-2课后训练：5.4 变压器 Word版含解析
高中物理人教版选修3-2课后训练：5.4 变压器 Word版含解析第五章第4节一、选择题1．关于理想变压器的工作原理，以下说法正确的是( ) A．通有正弦交变电流的原线圈产生的磁通量不变 B．穿过原、副线圈的磁通量在任何时候都不相等 C．穿过副线圈磁通量的变化使得副线圈产生感应电动势 D．原线圈中的电流通过铁芯流到了副线圈答案 C解析通有正弦交变电流的原线圈产生的磁场是变化的，由于面积S不变，故磁通量Φ变化，A错误；因理想变压器无漏磁，故B错误；由互感现象知C正确；原线圈中的电能转化为磁场能又转化为电能，原副线圈通过磁场联系在一起，故D错误。
2．对理想变压器作出的判断正确的是( ) A．高压线圈匝数多、电流大、导线粗B．低压线圈匝数少、电流小、导线细 C．高压线圈匝数多、电流大、导线细 D．低压线圈匝数少、电流大、导线粗答案 D解析电压高的匝数多，电流小，用细线。
电压低的，匝数少，电流大，用粗线。
3．(多选)理想变压器正常工作时，原、副线圈中的电流为I1、I2，电压为U1、U2，功率为P1、P2，关于它们之间的关系，下列说法中正确的是( )A．I1由I2决定 C．P1由P2决定答案 ACn2解析对理想变压器的电流关系可写成I1＝I2，原线圈中的电流与副线圈中的电流成n1正比，所以原线圈中的电流由副线圈中的电流决定；功率关系为：负载用多少，原线圈端就输入多少，因此选项A、C正确。
4．一台理想变压器从10 kV的线路中降压并提供200 A的负载电流。
已知两个线圈的B．U2与负载有关 D．以上说法都不正确匝数比为40∶1，则变压器原线圈的电流、输出电压及输出功率是( )A．5 A,250 V,50 kW B．5 A,10 kV,50 kW C．200 A,250 V,50 kW D．200 A,10kV,2×103 kW 答案 A解析设原线圈输入电压、电流、功率分别为U1、I1、P1，副线圈输出电压、电流、功率分别为U2、I2、P2，原、副线圈匝数分别为n1、n2。
2021年高中物理 5.4变压器课后习题(含解析)新人教版选修3-2
2021年高中物理 5.4变压器课后习题（含解析）新人教版选修3-2课时演练·促提升A组1.(多选)理想变压器原、副线圈匝数比为10∶1,以下说法中正确的是()A.穿过原、副线圈每一匝磁通量之比是10∶1B.穿过原、副线圈每一匝磁通量的变化率相等C.原、副线圈每一匝产生的电动势瞬时值之比为10∶1D.正常工作时原、副线圈的输入、输出功率之比为1∶1解析:对于理想变压器,穿过两个线圈的磁通量相同,磁通量变化率相同,每匝线圈产生的感应电动势相等,输入功率等于输出功率。
答案:BD2.如图所示,可以将电压升高供给电灯的变压器是图()解析:变压器应该接在交流电路中,升压变压器应该副线圈的匝数大于原线圈的匝数。
答案:C3.如图所示,L1和L2是高压输电线,甲、乙是两只互感器,若已知n1∶n2=1 000∶1,n3∶n4=1∶100,图中电压表示数为220 V,电流表示数为10 A,则高压输电线的送电功率为()A.2.2×103 WB.2.2×10-2 WC.2.2×108 WD.2.2×104 W解析:由电流互感器知高压输电线中电流I=1 000 A,由电压互感器知高压U=220×103 V,则高压输电线功率P=UI=2.2×108 W。
答案:C4.图甲中理想变压器原、副线圈的匝数之比n1∶n2=5∶1,电阻R=20 Ω,L1、L2为规格相同的两只小灯泡,S1为单刀双掷开关。
原线圈接正弦交流电源,输入电压u随时间t的变化关系如图乙所示。
现将S1接1、S2闭合,此时L2正常发光。
下列说法正确的是()A.输入电压u的表达式u=20sin(50πt) VB.只断开S2后,L1、L2均正常发光C.只断开S2后,原线圈的输入功率增大D.若S1换接到2后,R消耗的电功率为0.8 W解析:由图象知T=0.02 s,ω==100π rad/s,u=20sin(100πt) V,A项错误;由于副线圈两端电压不变,故只断开S2,两灯串联,电压为额定值的一半,不能正常发光,B项错误;只断开S2,副线圈电路电阻变为原来的2倍,由P=知副线圈消耗功率减小,则原线圈输入功率也减小,C项错误;输入电压额定值U1=20 V,由及P R=得P R=0.8 W,D项正确。
人教版 物理选修3-2 第五章 第四节 变压器
2）I2是由U2和负载决定的，I2决定I1；
3）输入功率P1等于输出功率P2，P2决定P1。
例1 理想变压器原副线圈的匝数比n1:n2=4:1， 当导体棒在匀强磁场中向左做匀速直线运动切 割磁感线时，图中电流表A1的示数为12mA， 则电流表A2的示数为（ B ） A. 3mA B. 0 C. 48mA D. 与负载R的值有关
（2）I1=0.095A。
U1
n1
U n2 2
× ×
U n3 3 I3
练习 如图所示，理想变压器的原线圈接上 220V交流电压，副线圈有A、B两组，A组接 4Ω的电阻，B组接规格为“10V 24W”的灯泡。 已知A组的线圈匝数为30匝，两端电压为6V， 灯泡正常发光，求原线圈的匝数和电流。 n1=1100匝；I1=0.15A。
P输入
没有能量损失
∽ U1
n1
n2
U2 ∽
P输出
理想变压器输出功率应等于输入功率：
P输入 P输出
理想变压器的电压规律
I1
原、副线圈产生的感应 电动势分别为：
I2 n1 r1 n2 r2 U2 ∽
∽ U1
E1 n1 t E2 n2 t
E1 n1 E 2 n2
r1 0 r2 0 U1 E1 U 2 E2
×
∽
L1 L2
n1
n2
×××
L3 L4
例3 为了保证用电安全，家庭居室的室内电路前端 一般都安装漏电保护开关，如图所示是保护开关的 电路原理简图，问： （1）电路正常工作时，b线圈是没有电流的，原因 是什么？ （2）如果站在地上的人不小心接触火线时，b线圈 为什么会产生感应电流？
例4 如图是4种亮度可调的台灯的电路示意图， 它们所用的灯泡相同，且都是“220V 40W”， 当灯泡消耗的功率都调至20W时，哪台台灯消 耗的功率最小？
2019-2020年高二人教版物理选修3-2练习册：5.4 变压器含答案

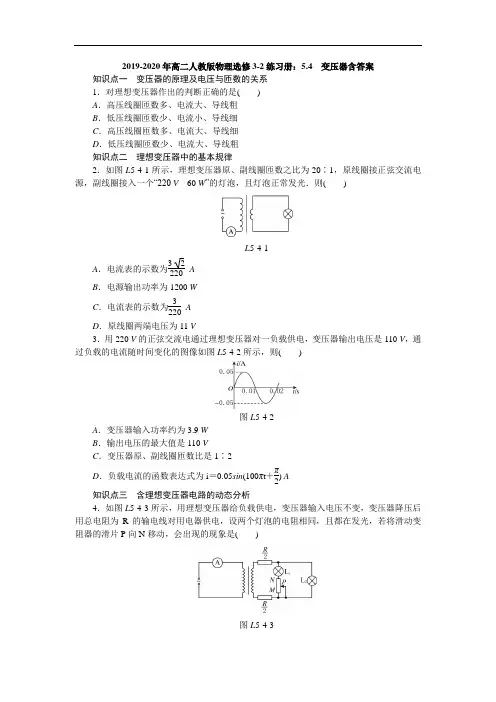

2019-2020年高二人教版物理选修3-2练习册：5.4 变压器含答案知识点一 变压器的原理及电压与匝数的关系1．对理想变压器作出的判断正确的是( )A ．高压线圈匝数多、电流大、导线粗B ．低压线圈匝数少、电流小、导线细C ．高压线圈匝数多、电流大、导线细D ．低压线圈匝数少、电流大、导线粗知识点二 理想变压器中的基本规律2．如图L 5-4-1所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入一个“220 V 60 W ”的灯泡，且灯泡正常发光．则( )L 5-4-1A ．电流表的示数为3 2220A B ．电源输出功率为1200 WC ．电流表的示数为3220A D ．原线圈两端电压为11 V3．用220 V 的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V ，通过负载的电流随时间变化的图像如图L 5-4-2所示，则( )图L 5-4-2A ．变压器输入功率约为3.9 WB ．输出电压的最大值是110 VC ．变压器原、副线圈匝数比是1∶2D ．负载电流的函数表达式为i ＝0.05sin (100πt ＋π2) A 知识点三 含理想变压器电路的动态分析4．如图L 5-4-3所示，用理想变压器给负载供电，变压器输入电压不变，变压器降压后用总电阻为R 的输电线对用电器供电，设两个灯泡的电阻相同，且都在发光，若将滑动变阻器的滑片P 向N 移动，会出现的现象是( )图L 5-4-3A ．电流表的示数变大，灯泡L 1、L 2均变暗B ．电流表的示数变小，灯泡L 2、L 2均变暗C ．电流表的示数变大，灯泡L 1变亮，L 2变暗D ．电流表的示数不变，灯泡L 1变暗，L 2变亮知识点四 几种常见的变压器5．自耦变压器的铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图L 5-4-4所示，其副线圈匝数可调．已知变压器线圈总匝数为1900匝，原线圈为1100匝，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW .设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想变压器，则U 2和I 1分别约为( )图L 5-4-4A ．380 V 和5.3 AB ．380 V 和9.1 AC ．240 V 和5.3 AD ．240 V 和9.1 A6．如图L 5-4-5所示，一理想变压器原、副线圈的匝数均可调节，原线圈两端接一正弦交变电流，为了使变压器输入功率增大，可以采取的措施有( )图L 5-4-5A ．只增加原线圈的匝数n 1B ．只减少副线圈的匝数n 2C ．只减小负载电阻R 的阻值D ．只增大负载电阻R 的阻值7．在变电所，经常要用交流电表去监测电网上的强电流，使用的仪器是电流互感器．如图L 5-4-6所示的四个图中，能正确反映其工作原理的是( )图L 5-4-68.(多选)图L 5-4-7是霓虹灯的供电电路图，变压器可视为理想变压器．已知变压器原线圈与副线圈匝数比n 1n 2＝120，加在原线圈的电压为u 1＝311sin 100πt (V )．霓虹灯正常工作的电阻R ＝440 kΩ，I 1、I 2分别表示原、副线圈中的电流．下列判断正确的是( )图L5-4-7A．副线圈两端电压为6220 V，副线圈中的电流为14.1 mAB．副线圈两端电压为4400 V，副线圈中的电流为10.0 mAC．I1＜I2D．I1＞I29．(多选)为了监测变电站向外输电的情况，要在变电站安装互感器，其接线如图L5-4-8所示，两变压器匝数分别为n1、n2和n3、n4，a和b是交流电表，则()图L5-4-8A．n1＞n2B．n3＞n4C．a为交流电流表，b为交流电压表D．a为交流电压表，b为交流电流表10．如图L5-4-9所示，理想变压器的原线圈接入u＝11 000 2sin 100πt(V)的交变电压，副线圈通过电阻r＝6 Ω的导线对“220 V880 W”的用电器R L供电，该用电器正常工作．由此可知()图L5-4-9A．原、副线圈的匝数比为50∶1B．交变电压的频率为100 HzC．副线圈中电流的有效值为4 AD．变压器的输入功率为880 W11．如图L5-4-10所示，理想变压器原、副线圈的匝数比n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R相连组成闭合回路．当直导线AB在匀强磁场中沿导轨匀速向右做切割磁感线运动时，电流表A1的读数为12 mA，那么电流表A2的读数为()图L5-4-10A．0 B．3 mAC．48 mA D．与R大小有关12．(多选)如图L5-4-11所示，在某交流电路中，有一正在工作的理想变压器，原、副线圈的匝数分别为n1＝600匝，n2＝120匝，电源电压U1＝220 V，原线圈中串联一个0.2 A 的保险丝，为保证保险丝不被烧毁，则()图L5-4-11A．负载功率不能超过44 WB．副线圈电流最大值不能超过1 AC．副线圈电流有效值不能超过1 AD．副线圈电流有效值不能超过0.2 A13．一理想变压器原、副线圈匝数之比n1∶n2＝11∶5.原线圈与正弦交变电源连接，输入电压u随时间变化的图像如图L5-4-12所示．副线圈仅接入一个10 Ω的电阻．则()图L5-4-12A．流过电阻的电流是20 AB．与电阻并联的电压表的示数是100 2 VC．经过1 min电阻产生的热量是6×103JD．变压器的输入功率是1×103W14．(多选)如图L5-4-13甲所示，变压器原、副线圈的匝数比为3∶1，L1、L2、L3、L4为四只规格均为“9 V 6 W”的相同灯泡，各电表均为理想交流电表，输入端交变电压的u-t 图像如图乙所示．则以下说法中正确的是()图L5-4-13A．电压表的示数为36 VB．电流表的示数为2 AC．四个灯泡均能正常发光D．变压器副线圈两端交变电流的频率为50 Hz4 变压器1．D [解析] 高压线圈的匝数多，电流小，用细线．低压线圈的匝数少，电流大，用粗线．2．C [解析] 副线圈电压U 2＝220 V ，电流I 2＝P U 2＝311 A ，则原线圈两端电压U 1＝201×U 2＝4400 V ，电流I 1＝120×I 2＝3220 A ，所以电流表示数为3220A ，选项A 、D 错误，C 正确．电源输出功率等于灯泡消耗的功率，为60 W ，选项B 错误．3．A [解析] 变压器的输入功率等于输出功率，等于输出电压的有效值与输出电流的有效值的乘积，所以P ＝UI ＝110 V ×0.05 A 2≈3.9 W ，A 正确；输出电压的有效值是110 V ，最大值是110 2 V ，所以B 错误；变压器原、副线圈匝数之比是2∶1，C 错误；负载电流的函数表达式是i ＝0.05sin 100πt (A )，D 错误．4．C [解析] 副线圈输出电压不变，滑动变阻器的滑片P 向N 移动的过程中，并联部分电阻减小，副线圈中的电流增大，但因为灯泡L 2两端的电压减小，所以通过灯泡L 2的电流减小，又因为总电流增大，所以通过灯泡L 1的电流增大，即灯泡L 1变亮，灯泡L 2变暗．副线圈上的电流增大，输出功率变大，输入功率变大，而输入电压不变，输入电流变大，电流表的示数变大．5．B [解析] 由理想变压器原、副线圈中电压、电流及功率关系可得：U 1U 2＝n 1n 2，I 1I 2＝n 2n 1，U 1I 1＝P 2.所以，当变压器输出电压调至最大时，副线圈的匝数也最大，为n 2＝1900匝，负载R 上的功率也最大，为2.0 kW ，则U 2＝n 2n 1U 1＝19001100×220 V ＝380 V ，I 1＝P 2U 1＝2.0×103220A ＝9.1 A ，故选项B 正确．6．C [解析] 由n 1n 2＝U 1U 2知，当n 1增大时，U 2减小，当减小n 2时，U 2也减小，又根据P 入＝P 出＝U 22R知，A 、B 两项均错，C 项对，D 项错． 7．A [解析] 电流互感器是测电流的，应串联在火线上，故B 、D 错误．由变压器电流关系n 1I 1＝n 2I 2，要使I 2<I 1，则n 2>n 1，故A 选项正确．8．BD [解析] 原线圈电压的有效值U 1＝U m 2＝3112V ＝220 V ，由变压比U 1U 2＝n 1n 2知，U 2＝U 1n 2n 1＝4400 V ，副线圈中的电流I 2＝U 2R ＝4400440×103A ＝0.01 A ＝10 mA ，原、副线圈中的电流跟匝数成反比，故I 1＞I 2.9．AD [解析] 由电路连接方式可知，左图是电压互感器，把高电压经过变压器降压后测量，所以n 1＞n 2，a 为交流电压表．右图为电流互感器，把大电流经过变压器减为小电流再测量，所以n 3＜n 4 ，b 为交流电流表．10．C [解析] 根据接入电压u ＝11 000 2sin 100πt(V )，输入电压有效值为11 000 V ，要使“220 V 880 W ”的用电器正常工作，则通过用电器的电流为I ＝P U＝4 A ，副线圈输出电压为U 出＝Ir ＋U ＝4×6 V ＋220 V ＝244 V ，原、副线圈匝数比等于输入电压与输出电压之比，为2750∶61，A 错误，C 正确；交流电的频率f ＝100π2π＝50 Hz ，B 错误；变压器的输入功率P 入＝P 出＝PR L ＋P r ＝880 W ＋42×6 W ＝976 W ，D 错误．11．A [解析] 导线AB 切割磁感线产生的感应电动势为E 感＝Blv.由于B 、l 、v 三个量均不变，故感应电动势为一定值，原线圈中电流恒为12 mA ，变压器原、副线圈中没有互感现象，副线圈输出电压应为零，故电流表A 2的读数为0.12．AC [解析] 由P 入＝P 出可知P 入＝U 1I 1＝44 W ．又因U 1U 2＝n 1n 2，故U 2＝44 V ，故I 2不能大于1 A ，负载功率不超过44 W .13．D [解析] 设输入电压为U 1，输出电压为U 2，由U 1U 2＝n 1n 2知U 2＝100 V ，I ＝U 2R ＝10010A ＝10 A ，故选项A 、B 错误；1 min 内电阻产生的热量Q ＝I 2Rt ＝102×10×60 J ＝60 000 J ，故选项C 错误；P 输入＝P 输出＝U 22R＝1×103 W ，故选项D 正确． 14．BCD [解析] 输入电压等于灯泡L 1与原线圈电压之和，而电压表测量到的实际上是原线圈两端电压，故A 错误；原、副线圈的电压之比为3∶1，原、副线圈电流之比为1∶3，设副线圈电压为U ，则原线圈电压为3U ，灯泡L 1的电压也是U ，故4U ＝36 V ，U ＝9 V ，故四个灯泡均正常工作．电流表的示数为I ＝3×69A ＝2 A ．副线圈两端交变电流的频率与原线圈中输入的交变电流频率相同，由图乙可知频率为50 Hz .。
