给水管道（PE ）安装技术交底编号 工程名称***一期工程 施工单位**有限公司 交底部位 **楼 施工班组 机电安装班组 技术交底内容一、 施工准备（一）、作业条件：1、施工现场应有封闭的材料堆放场地或库房。
2、土建已提供施工作业面。
3、预留的孔洞、沟槽已预检合格。
4、室内标高线已完成。
（二）、材料要求1、供水系统所选用的PE管材和管件，应有质量检验部门的产品合格证，卫生防疫部门的检验合格证，有关部门的检测报告（所有材料进场，必须通知工长、监理和甲方代表对材料验收，并做号记录和影像资料）。
2、管材和管件上应标明规格、公称压力、生产厂名或商标等标识，包装上应标有批号、数量、生产日期和检验代号。
3、热电熔连接的管道，应由生产厂提供专用配套的热（电）熔焊接机进行热熔连接。
4、管材和管件的外观质量应符合下列规定：（1）管材和管件的内外壁应光滑平整，不允许有气泡、裂口、裂纹、脱皮、分解变色线和明显的痕纹、槽沟、凹陷、杂质等，且色泽一致。
（2）管材的端面应垂直于管材的轴线。
（3）管件应完整，无缺损，无变形，合模缝浇口应平整、无开裂。
嵌有金属螺纹接头的管件应镶嵌牢固、无松动，金属接头丝扣应无毛刺、缺扣。
5、同一工程的管材、管件应使用同一品牌、同一批原料生产的产品。
（三）、材料运输、储存1、管材、管件在运输、装卸和搬运时，应轻放，不得抛、摔、滚、拖，不得受到油污和化学品污染。
2、管材、管件应存放在通风良好的库房或棚内，不得露天堆放。
堆放场所应避免阳光曝晒且远离热源。
严禁与油类或化学品混合存放。
场地应采取防火措施。
3、管材应水平堆放在平整的地面上，不应局部受压使管材变形，堆放高度不宜超过1.5m;管件贮存应成箱存放在货架上或码堆在平整地面上，地面码堆高度不宜超过1.5m。
（四）、施工机具1、手动提供压力热熔对接焊机、电焊机、切割机、台钻、手锤、手锯、断管器、錾子、改锥、活口板子等。
2、其它：水平尺、线坠、钢卷尺、细线、粉笔、石笔、红外线仪等。
给水管道技术质量安全交底模板
一、前言为确保给水管道安装与施工过程中的技术质量安全，现将相关技术要求、安全规范及注意事项进行如下交底：二、技术要求1. 图纸与规范熟悉：施工人员应熟悉掌握设计图纸，了解国家或行业相关验收规范和标准图等。
2. 材料要求：- PPR管材、热镀锌钢塑复合管、管件及附属制品、管道保温等材料，须符合国家标准，并具有产品出厂合格证明及相关检验报告。
- PPR熔接器模具应与管径配套，符合规范要求。
3. 管道安装：- 管道安装时，应保证管道嵌墙暗敷，配合土建预留凹槽，凹槽表面平整，无尖角等突出物。
- 管道暗设于管井、吊顶及垫层内，支管敷设在楼（地）面垫层或沿墙敷设在管槽内。
- 管道安装时，不得有轴向扭曲，穿墙或穿楼板时，不宜强制校正。
- 室内安装管道宜在土建粉饰完毕后进行，安装前应配合土建正确预留孔洞或预埋套管。
4. 管道套管：- 给水管道穿过墙壁和楼板时，应设套管，套管顶部应高出装饰地面20mm（卫生间等用水房间的套管上部高出地面50mm），底部应与楼板底面相平，安装在墙壁内的套管两端应与墙面相平。
三、质量安全规范1. 施工人员培训：施工人员应经过专业培训，掌握相关操作技能和安全知识。
2. 现场安全管理：- 上下沟槽应走安全梯或土坡道、斜道。
- 安装作业现场应划定作业区，设安全标志，非作业人员不得入内。
- 管径大于1500mm时，作业人员应使用安全梯上下管子，严禁从沟槽底或从沟槽帮上的安全梯扒、跳至管顶。
3. 进入沟槽作业：- 进入沟槽前，必须检查沟槽边坡稳定状况，确认安全后方可进行作业。
- 在沟槽内作业过程中，应随时观察边坡稳定状况，发现坍塌征兆时，必须立即停止作业撤离危险区，待加固处理，确认合格后方可继续作业。
4. 管道内作业：- 作业过程中，管道内应通风良好，随作业随清理，保持管道内清洁。
- 作业时一旦发生意外情况，管外监护人员必须立即将作业人员拽出管外抢救。
- 进入管道内作业，管道外必须设专人监护，管道内外人员应相互呼应保持联系，确认安全。
给水管道施工安全技术交底
给水管道施工安全技术交底1. 安全目标为确保给水管道施工过程中的安全，减少安全事故的发生，我们设定了以下安全目标：- 人员伤亡事故率为零；- 设备事故率为零；- 火灾事故率为零；- 环境污染事故率为零。
2. 施工准备2.1 人员准备- 确保所有施工人员均经过专业培训并取得相应的操作资格；- 对施工人员进行安全教育和培训，确保他们了解并掌握施工安全知识；- 明确各施工人员的职责和任务，确保施工过程中的协调与配合。
2.2 材料准备- 检查给水管道的质量，确保符合国家标准和设计要求；- 准备足够的施工材料，如管材、管件、阀门等；- 确保施工材料的安全存放，防止材料受损或被盗。
2.3 设备准备- 检查施工设备的安全性能，如挖掘机、推土机、起重机等；- 确保施工设备的操作人员具备相应的操作资格；- 准备足够的施工设备，以满足施工需求。
3. 施工过程安全管理3.1 施工现场安全管理- 设立施工现场的安全警示标志，提醒施工人员注意安全；- 确保施工现场的通道畅通，避免物料堆放阻碍通道；- 对施工现场进行定期安全检查，发现问题及时整改。
3.2 施工操作安全管理- 严格按照施工方案和操作规程进行施工；- 确保施工过程中的各项操作符合安全要求，如高处作业、电气设备操作等；- 施工过程中，严禁擅自离岗、饮酒、疲劳作业。
3.3 施工机械设备安全管理- 定期对施工机械设备进行维修和保养，确保其安全性能；- 严格按照操作规程操作机械设备，防止发生意外；- 机械设备操作人员需持有相应的操作资格证书。
3.4 施工用电安全管理- 按照国家标准进行临时用电设施的设置；- 定期对临时用电设施进行检查，确保其安全性能；- 施工过程中，严禁私拉乱接电线，防止触电事故的发生。
4. 安全事故处理一旦发生安全事故，应立即启动应急预案，采取以下措施：- 及时报告事故情况，通知相关部门；- 保护事故现场，防止事故扩大；- 对受伤人员进行紧急救治，并送往医院；- 组织事故调查，查明事故原因；- 根据调查结果，对事故责任人和责任单位进行处理；- 总结事故教训，加强安全管理。
给水管安装安全技术交底模板
一、工程名称：____________________二、施工单位：____________________三、作业班组：____________________四、交底人：____________________五、交底日期：____________________六、交底内容：一、安全文明施工1. 进入施工现场，必须戴好安全帽，扣好帽带，正确使用个人劳动防护用品，不得穿硬底鞋、拖鞋进入作业现场。
2. 施工人员进入施工现场不得吸烟，严禁酒后作业。
3. 开始工作前，检查操作环境是否符合安全要求，劳保用品是否完好适用。
如发现危及安全工作的因素，应立即向施工管理人员报告，清除不安全因素后，才能进行工作。
4. 高空作业时，不得往下或往上乱抛材料和工具等物件。
4m以上的高空、悬空作业，必须佩戴好安全带，在可靠位置系挂做到高挂低用并扣好保险钩。
5. 精神不正常、高血压及不适合高空作业者，不得进行高空作业。
6. 夜间施工作业必须保证施工作业现场要有足够的照明。
二、现场防火要求1. 施工人员进入施工现场不得吸烟。
电焊、气焊施工现场必须配置灭火器。
2. 电焊、气焊施工作业前要将施工区域内杂物清理干净，电气焊作业必须持有动火证方可进行作业。
3. 电气焊作业完成或下班时必须观察20分钟无可燃情况后方可撤离焊接现场。
焊条头应放在专用回收桶内，不得随意丢弃，以防火灾发生。
4. 工具房内应配备灭火器，并定期检查、维护。
三、给水管安装技术要求1. 给水管安装前，必须熟悉图纸，了解设计要求，确保管道布置合理，无交叉、碰撞。
2. 根据设计图纸，核对预留孔洞大小是否正确，将管道坐标、标高位置画线定位。
3. 安装前，检查管道、管件及配件的质量，确保符合国家标准。
4. 安装过程中，注意保持管道清洁，防止杂质进入管道。
5. 管道连接处应牢固，密封良好，不得出现渗漏。
6. 给水管安装完毕后，进行试压检查，确保管道无渗漏。
7. 给水管安装过程中，应遵循以下原则：（1）先主管道后支管道；（2）先上水管后下水管；（3）先里水管后外水管。

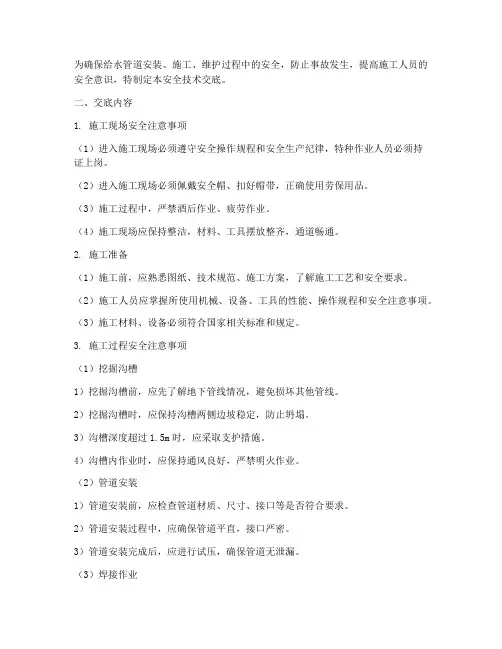

给水管道安全技术交底模板
为确保给水管道安装、施工、维护过程中的安全，防止事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底内容1. 施工现场安全注意事项（1）进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。
（2）进入施工现场必须佩戴安全帽、扣好帽带，正确使用劳保用品。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工现场应保持整洁，材料、工具摆放整齐，通道畅通。
2. 施工准备（1）施工前，应熟悉图纸、技术规范、施工方案，了解施工工艺和安全要求。
（2）施工人员应掌握所使用机械、设备、工具的性能、操作规程和安全注意事项。
（3）施工材料、设备必须符合国家相关标准和规定。
3. 施工过程安全注意事项（1）挖掘沟槽1）挖掘沟槽前，应先了解地下管线情况，避免损坏其他管线。
2）挖掘沟槽时，应保持沟槽两侧边坡稳定，防止坍塌。
3）沟槽深度超过1.5m时，应采取支护措施。
4）沟槽内作业时，应保持通风良好，严禁明火作业。
（2）管道安装1）管道安装前，应检查管道材质、尺寸、接口等是否符合要求。
2）管道安装过程中，应确保管道平直，接口严密。
3）管道安装完成后，应进行试压，确保管道无泄漏。
（3）焊接作业1）焊接作业人员必须持证上岗，严格遵守焊接操作规程。
2）焊接作业现场应配备灭火器等消防设施。
3）焊接作业时，应保持安全距离，防止高温烫伤。
（4）管道试运行1）试运行前，应检查管道、设备、阀门等是否完好。
2）试运行过程中，应密切观察管道运行情况，发现异常立即停机检查。
3）试运行结束后，应进行记录和总结。
4. 事故应急处理（1）发生火灾时，应立即报警，并采取灭火措施。
（2）发生触电事故时，应立即切断电源，并进行急救。
（3）发生坍塌事故时，应立即停止作业，并组织救援。
三、交底要求1. 施工单位应将本安全技术交底内容向施工人员进行详细讲解，确保施工人员充分了解和掌握。
2. 施工人员应认真学习本安全技术交底内容，提高安全意识，严格遵守安全操作规程。
给水管道安装工程技术交底三篇
3、给水聚丙烯管道不得作为拉攀，吊架等使用；
4、直埋暗管封蔽后应在墙面或地面标明暗管的位置的走向，严禁在管理工作上冲击或钉金属等尖锐物体。
技术负责人
交底人
接受人
篇二：室外埋地给水管道及配件安装分项工程质量技术交底卡
施工单位
工程名称
分部工程
建筑给水、排水及采暖
3、施工人员经过技术培训。
二、PP-R管材的搬运：
1、搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击与尖锐物品碰触和抛、摔滚、拖；
2、管材和管件应存放在通风良好的库房或简易棚内涵得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1米；
3、管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度不得超过1.5米，管件应逐层码堆，不宜叠得过高。
6、若直埋式敷设在楼(地)坪面层及墙体管槽内的管道，应在封蔽前做好试压和隐蔽工程的验收记录工作；
7、若管道明装时，安装成品要达到横平竖直的建筑艺术美观。
四、管道连接：
1、同种材质的PP-R管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。暗敷墙体，地坪面层内的管道不得采用丝扣或法兰连接；
2、热熔连接应按下列聚进行：
七、清洗、消毒：
1、给水管道系统在验收前应进行通水冲洗，冲洗水总流量可按系统进水口处的管内流速为2m／s计，从下向上逐层打开配水点龙头或进水阀进行放水冲洗，放水时间不小于lmin，同时放水的龙头或进水阀的计划当量不应大于该管段的计算当量的l／4。放水冲洗后切断进水，打开系统最低点的排水口将管道内的水放空；
给水管道安装工程技术交底三篇
篇一：给水管道安装工程(PP-R)技术交底
年 月 日
室内供水管道安装技术交底
室内供水管道安装技术交底
本文档旨在向相关人员交底室内供水管道的安装技术。
以下是相关要点：
1. 安装前准备
- 负责人员应正确了解设计图纸和施工方案，确保准确理解和执行工作。
- 测量和标记工作区域，包括确定水源和出口位置以及管道布局。
- 确保所需的安全设备和工具齐备。
2. 管道材料选择
- 根据项目要求选择合适的管道材料，如PVC、PPR等。
- 确保选购的管道材料符合质量标准，并具有良好的耐腐蚀性和密封性能。
3. 管道安装步骤
- 在墙壁上标记管道位置，确保符合设计要求。
- 根据设计方案进行管道切割、连接和固定。
注意保持管道的
水平和垂直安装，避免搭接过长。
- 使用适当的密封材料和连接件，确保管道连接处密封可靠。
- 定期检查管道安装质量，防止漏水和渗漏。
4. 配件和阀门安装
- 根据需要安装合适的配件和阀门，如水表、止回阀等。
- 确保配件和阀门的选型符合设计要求，安装牢固并易于维护。
5. 安全注意事项
- 工作人员在施工过程中应佩戴合适的安全防护设备，如手套、防护眼镜等。
- 工作结束后，清理工作现场并妥善处置废弃材料和工具。
以上是室内供水管道安装技术的交底要点。
请确保相关人员准
确理解本文档内容并按照要求进行工作。
PPR水管安装施工技术交底三篇
PPR水管安装施工技术交底三篇篇一：PP-R水管安装施工技术交底工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司项目技术负责人：项目专业施工员：项目专业质量检查员：交底时间：20XX年5专业班组长：交底地址：月13日(2)切割管材必须使端面垂直于管轴线。
管材切割应使用管子剪、断管器或管道切割机，不宜用钢锯锯断管材。
若使用时，应用刮刀清除管材锯口的毛边和毛刺。
(3)管材与管件的连接端面和熔接面必须清洁、干燥、无油污。
施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司管配件一端。
(6)立管和横管支架、吊架或管卡的间距，不得大于表1-22和表1-23的规定。
(7)三通、弯头、接配水点的端头、阀门、穿墙(楼板)等部位，应设可靠的固定支架。
用作补偿管道伸缩变形的自由臂不得固定。
7.压力试验(1)冷水管道试验压力应为管道系统设计工作压力的1.5倍，但不得小于1.0MPa。
(2)热水管道试验压力应为管道系统设计工作压力的2.0倍，但不得小于1.5MPa。
施工单位技术交底人签字：施工班组接受人签字：施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司用。
五、质量标准1、主控项目（1）.PP-R管道的水压试验必须符合设计要求。
当设计未注明时，按第四条中第7款执行。
（2）.系统交付使用前必须进行通水试验并做好记录。
（3）.系统交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家有关生活饮用水标准方可使用。
2、一般项目（1）.热熔焊接的焊缝应符合第四条中第4款第(4)项。
（2）.管道的支架、吊架及管卡安装应符合第四条中第6款第(6)项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交底容：
一、施工准备
1.材料要求：
(1).镀锌钢管为热镀锌，要求符合GB3091-93
标准，管材及管件的规格必须符合设计图纸（水施）的要求，管壁外镀锌均匀，无裂纹、缩孔、夹渣、折叠、重皮等缺陷，无锈蚀，管壁不能有超过壁厚15%的凹陷，无飞剌。
管件亦采用热镀锌管件，无偏扣、乱扣、丝扣不全或角度不准等现象。
管材及管件均具有出厂合格证或材质证明，并经过进场检验。
(2).阀门采用截止阀和蝶阀，要求阀体铸造规
矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
进场后必须按每批号（同牌号、同规格、同型号）数量的10%进行抽查，做耐压强度试验，如有漏裂，须再抽查20%，仍有不合格的，需逐个试验或退货。
(3).螺纹接口的填料采用麻丝加白厚漆，麻丝要
求为亚麻，白厚漆不得含有杂质，不能干结。
2.主要机具：
(1).机械：套丝机、砂轮锯、台钻、电锤、电焊
机等。
(2).工具：套丝板、管钳、压力钳、手锯、手锤、
活扳手、手压泵、断管器等。
(3).其它：水平尺、线坠、钢卷尺、小线、压力
表等。
3.作业条件：
(1).各种预留洞均已清理完毕，并核对无误。
(2).施工图纸已具备，设计交底已完成。
(3).立管在卫生间隔墙砌筑完后即可插入安装，
每层须有明确的标高线。
(4).水平干管在设备层模板拆除及顶层模板拆
除后方可安装，楼层有明确的标高线。
(5).给水支管的安装提前插入，每户的厨房及卫
生间找方线弹完后即可插入安装。
(6).各种管道的支、吊架布置、规格型号均已确
定，并安装牢固。
交底容：
二、操作工艺：
1.工艺流程：
到适当位置等待调直。
(5).管段调直：在装好管件的管段丝扣处涂铅
油，联接两段或数段，联接时不能只顾预留口方向，还需照顾管材的弯
曲度，相互找正后再将预留口方向转到合适部位并保持正直。
管段联接
后必须按设计图纸核对管径、预留口方向、变径部位的准确性。
调直时
将管段放在调管架或调管平台上，两人一组，一人在管段端头目测，一
人在弯曲处用手锤敲打，边敲边目测，直至调直管段无弯曲为止，并在
两管段联接点处标明印记，重复进行直到调完为止。
(6).托吊卡架预制加工。
4.干管安装：
安装时从总入口处开始操作，总进口端头加好临时丝堵以备试压用。
室外埋地管道按设计要求做防腐处理，防腐须在预制之后安装之前进行。
把预制好的管道运到安装部位按编号依次排开，安装前清扫管膛，在丝扣处抹上铅油缠好麻，用管钳依次上紧，丝扣外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误后，清除麻头，在管口处加好临时丝堵。
5.立管安装：
每层从上至下统一吊线，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方交底容：
向是否正确。
外露丝扣和镀锌层破损处刷好防锈漆（所有涂刷防锈漆的位置及宽度应统一）。
支管甩口均加好临时丝堵。
安装完后吊线找直找正，固定好落地卡架，用细石混凝土堵好楼板洞口，收口及收光由土建专业负责。
6.支管安装：
根据房间的找方线，按支管走向及甩口位置，合理确定支管的卡架位置，栽好卡架，将预制好的支管从立管甩口依次逐段进行安装，核定不同卫生器具的预留口高度、位置是否正确，找平找正，上好临时丝堵。
安装水表的位置先根据水表的安装长度装好连接管，试压后交工前拆下连接管，统一安装水表。
7.管道试压：
各卫生间的干、立、支管安装完成后，须进行单项水压试验，试验压力标准为给水0.6Mpa，全部管道系统安装完成后，进行综合试压，试压标准同上。
水压试验时，先接好试压泵的临时管路，找好水源，充水的同时放净空气，待水满后进行加压，当压力升至试验压力时停止加压进行检查，10分钟压力降不超过0.02Mpa，降至工作压力后进行外观检查不渗不漏为合格。
综合试压的试验方法同上，试验时间1小时，压力降不超过0.05Mpa，不渗不漏为合格。
8.管道防腐及保温：
支吊托架安装前必须先刷好防锈漆，管道安装及试压全部完成后，对管道支吊托架及丝扣外露、镀锌层破损处补刷防锈漆，待装修进行到可刷面漆时，对管道及明露的托吊架刷好银粉漆。
求的脚手板。
6.班组部人员发生争执，或与其它专业施工人员发生争执时，不得打架，必
须到项目部来由主管领导解决问题，擅自打架闹事者一律开除并视情况处以相应的罚款。
7.使用机电设备、机具前应检查确认性能良好，电机机具的漏电保护装置灵
敏有效。
不得“带病”运转。
8.使作砂轮锯，压力均匀，人站在砂轮片旋转方向侧面。
9.压力案上不得放重物和立放丝扳、手工套丝，应防止扳机滑落。
10.电气焊作业前，应申请动火证，并泒专人看火，备好灭火用具。
焊接地点
周围清理干净，不得有易燃易爆物品。
氧气、乙炔瓶放置距离不得小于5米，且乙炔瓶不得倒置。
七、环保措施：
1.防锈漆、铅油要用专用容器盛装，不得污染现场。
2.使用套丝机或带丝套丝时，应垫好塑料布或木板，加强对地面的保护，防
止机油等对地面的污染。
3.施工现场垃圾每天清理，堆放在指定的地点，保持清洁。
