集装箱数据中心的方案共21页
20150601-艾默生集装箱数据中心PDF
其他
招标时间
箱内装修、照明、消防、布线和防 雷等
2013年6月14日
西飞集团是国际一流的军工研发生产单位，有多年室外 箱式设备/机房的科研需求和使用经验。 艾默生高度一体化小容量箱式机房方案，具有高可靠性、安全性、快速部 署和便捷搬迁、低成本、低能耗和完善的监控特点，正好满足军事、救灾、 石油、勘探、野外作业等可移动场景需求。
水冷cooltherm
NA 交流380UPS 直流240V/380V 40′x8′x8′6″ 904U 770kW
水冷cooltherm
NA 交流380UPS 直流240V/380V 40′x8′x8′6″ 992U 840kW
集装箱数据中心的两类应用型式
单个集装箱； 组合应用的集装箱；
组合式集装箱数据中心总体平面布局
艾默生Smart Solutions 之集装箱解决方案
主要内容
数据中心的建设与模块化的发展趋势
艾默生模块化数据中心解决方案简介
艾默生慧瑞心机房的建设与IT技术的发展
•机房技术为IT技术服务； •IT设备的使用是基于一定的建筑环境空间的。 •机房技术的发展跟随IT技术发展。 –GB50174-93（2000） –GB50174-2008 –TIA942
主要分电源、环境控制和机房监控管 理系统。由于小型数据中心承载中小 企业、分支机构的核心业务，重要性 较高。因而小型数据中心一般根据 TIA942标准的Tier3和Tier2标准建设， 可靠性要求99.99％以上，以保证一 些异常故障和正常维护情况下，数据 中心正常工作，核心业务不受影响。
集装箱数据中心介绍

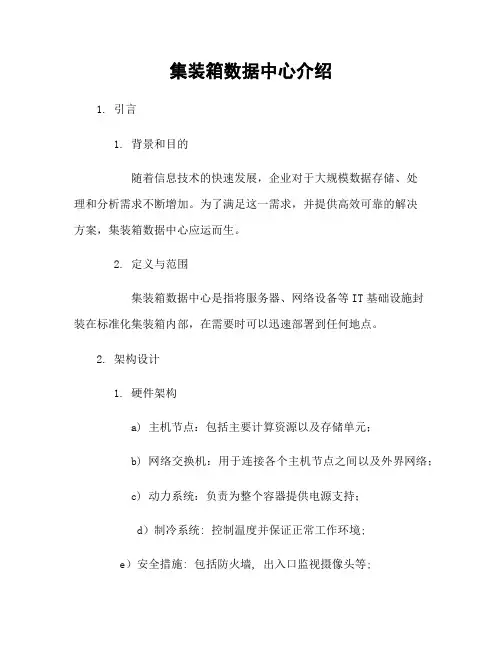

集装箱数据中心介绍1. 引言1. 背景和目的随着信息技术的快速发展，企业对于大规模数据存储、处理和分析需求不断增加。
为了满足这一需求，并提供高效可靠的解决方案，集装箱数据中心应运而生。
2. 定义与范围集装箱数据中心是指将服务器、网络设备等IT基础设施封装在标准化集装箱内部，在需要时可以迅速部署到任何地点。
2. 架构设计1. 硬件架构a) 主机节点：包括主要计算资源以及存储单元；b) 网络交换机：用于连接各个主机节点之间以及外界网络；c) 动力系统：负责为整个容器提供电源支持；d）制冷系统: 控制温度并保证正常工作环境;e）安全措施: 包括防火墙, 出入口监视摄像头等;3．软件配置管理a). 操作系统选择 : 根据实际情况选取合适操作系統 ;b). 数据库管理：根据具体业务场景进行数据库选择 ;4．性能优化策略a). 负载均衡 : 通过合理分配任务来提高整体性能 ;b). 数据压缩：减少数据存储空间，加快访问速度 ;5．安全保障措施a) 物理安全：采取严格的门禁系统、监控设备等；b）网络安全: 防火墙, 入侵检测和阻止攻击;c）权限管理: 对不同用户进行身份验证以及权限限制;6. 运维与管理1. 容器部署与迁移在需要时可以将集装箱数据中心迅速部署到任何地点，并支持容器之间的无缝迁移。
2. 监控与故障排除提供实时监视功能并具有自动报警机制。
同时也要建立完善的故障处理流程。
7．附件本文档涉及附件：- 架构设计图纸（见附件A）- 性能优化策略表格（见附件B）法律名词及注释：1. 集装箱：指一种标准化货物运输包装单位，通常由金属或其他材料制成，在国内外海上航线和陆路交通中广泛使用。
2. 数据中心：是一个用于收集、存储和处理大量数据的设施，通常包括服务器、网络设备等IT基础设施。
集装箱数据中心解决方案
2023-10-28contents •引言•集装箱数据中心的设计与构建•集装箱数据中心的特色与优势•集装箱数据中心的应用场景与案例分析•集装箱数据中心的未来趋势与挑战•结论目录01引言随着云计算、大数据和人工智能技术的快速发展，传统数据中心面临着诸多挑战，如高能耗、低效率、难以扩展等问题。
集装箱数据中心是一种新型的数据中心解决方案，具有高效、节能、可扩展等优点，逐渐受到业界的关注和认可。
背景介绍集装箱数据中心是一种将服务器、网络设备、存储设备等IT 设备集成在一个或多个标准集装箱内，并通过制冷、供电、监控等系统进行高效管理的高可用性数据中心。
它具有快速部署、灵活扩展、高效节能等优点，可以满足不同用户的需求，适用于各种场景，如云计算中心、大数据中心、人工智能训练中心等。
集装箱数据中心的定义传统数据中心存在诸多问题，如建设周期长、能耗高、难以扩展等，这些问题制约了数据中心的发展和应用。
集装箱数据中心作为一种新型的数据中心解决方案，可以有效地解决这些问题，提高数据中心的效率和可靠性，降低运营成本，因此具有很高的应用价值和发展前景。
解决方案的必要性02集装箱数据中心的设计与构建集装箱数据中心被设计为高效使用能源，减少能源浪费。
通过优化冷却系统、电源效率和服务器布局，可以最大限度地提高能源效率。
高效能源效率集装箱数据中心设计为可以快速部署，从而加快项目实施和上线速度。
通过预制化设计和模块化构建，可以缩短部署时间。
快速部署设计理念包括高可用性和可扩展性，以满足不断变化的需求。
通过多层次冗余设计和灵活的扩展选项，可以确保系统的可用性和可扩展性。
高可用性和可扩展性设计理念与原则电源系统包括不间断电源(UPS)、电源自动切换系统和发电机等，提供可靠的电力供应，确保数据中心的稳定运行。
集装箱数据中心的构成要素服务器和存储设备集装箱数据中心包括多个服务器和存储设备，用于处理和存储数据。
这些设备被集成到集装箱中，并通过高可用性和容灾设计确保数据安全。
集装箱数据中心解决方案
浪潮集装箱数据中心解决方案浪潮集装箱数据中心解决方案目标用户浪潮SmartCloud集装箱产品适用于要求快速完成机房部署、不具备传统机房条件、室外部署机房、临时性应急性灾备行机房使用，作为新型数据中心试点等。
浪潮集装箱数据中心解决方案应用背景浪潮云海集装箱是一体化数据中心解决方案，集成了机房装修、动力、制冷和监控等所有数据中心模块，接通水、电、网即可使用即可使用，同时还实现了“life cycle smart”，能够一体化交付，货到即用，灵活部署，按需配置，对于中小数据中心建造和运维，都具有颠覆性改变;在管理上，采用了自动化、虚拟化的管理技术，使设备利用率从现在的10-20%，提高到60%以上，而且管理模块能够统计每个应用资源使用情况、每一个资源单位成本，从而轻松实现数据中心TCO精确控制。
浪潮集装箱数据中心解决方案介绍浪潮集装箱数据中心分为20尺一体式和40尺一体式，20尺一体式集装箱内可以放置4个标准42U标准机柜，40尺一体式集装箱内可以放置9个标准42U标准机柜，每个机柜功率为8KW，最大可以兼容10KW，集装箱内部集成装修系统、动力系统、制冷系统，监控系统和消防系统。
集装箱数据中心总述：在本产品设计中，为把机柜、动力、精密空调、消防、监控、装修等系统有机地综合融入一个框架中，设计时采用集装箱作为数据中心的机房基础，它的优势在于集装箱作为国际通用的运输容器，它具有标准化程度高、吊装运输方便及室外随处放置等优点，可满足移动方便、建设周期短等设计需求；同时集装箱的六面钢板结构也为各个系统的安装提供了坚实的基础，本产品集装箱前后各设计一侧有一扇1100（宽）×2200（高）mm的外开式大门，用于一般设备的安装和人员进出。
装修系统：隔热设计，由于本产品可以露天放置，为减少外界环境对机房造成的冷量损失，在机房两侧、两头和顶部共5面铺设彩钢夹心板，厚度50mm；彩钢夹心板内部隔热材料为岩棉。
集装箱数据中心解决方案
集装箱数据中心解决方案[正文]1、引言1.1 项目背景1.2 目标与目的1.3 相关方介绍2、需求分析2.1 功能需求2.1.1 集装箱数据记录与管理2.1.2 数据分析与报告2.1.3 安全性与权限控制2.1.4 可视化与用户界面2.2 性能需求2.2.1 数据处理能力2.2.2 响应时间2.3 可用性需求2.3.1 故障恢复与备份2.3.2 用户培训与技术支持 2.4 扩展性需求2.4.1 数据中心规模扩大2.4.2 新功能的集成3、技术架构3.1 系统基本架构3.2 数据存储与管理3.2.1 数据库选择与设计 3.2.2 数据安全性与备份 3.3 数据分析与报告模块3.3.1 分析算法与模型选择 3.3.2 报告与展示3.4 用户界面设计3.4.1 交互设计3.4.2 可视化展示4、系统实现与测试4.1 开发环境与工具选择4.2 模块实现与集成4.2.1 数据管理模块4.2.2 数据分析与报告模块 4.2.3 用户界面模块4.3 系统测试与验收4.3.1 单元测试4.3.2 集成测试4.3.3 系统验收测试5、部署与维护5.1 硬件与网络部署5.2 软件安装与配置5.3 系统运行监控与维护5.4 用户培训与技术支持6、风险分析与应对策略6.1 技术风险6.2 运营风险6.3 安全风险6.4 应对策略7、项目计划与进度安排7.1 开发阶段划分7.2 里程碑与关键节点7.3 进度安排8、项目预算与投资回报8.1 预算估算8.1.1 硬件与软件成本 8.1.2 人员与培训成本8.2 投资回报分析9、附件附件1：系统界面设计图附件2：数据分析报告示例[文档结尾内容]1、本文档涉及附件：附件1：系统界面设计图附件2：数据分析报告示例2、本文所涉及的法律名词及注释：- 数据中心：指负责集中存储、管理和处理大量数据的设施。
- 集装箱：一种用于封装和运输各种货物的标准化货柜。
- 权限控制：指根据用户身份和角色划分不同的访问权限。
集装箱数据中心的箱体结构
在某些需要移动数据中心的情况下，如野外作业、野外救援等，集装箱数据中 心可以方便地运输和部署，以提供灵活的数据中心服务。
05
集装箱数据中心的能效分析
能效评估方法
1 2
直接测量法
通过测量数据中心的实际运行参数，如电压、电 流、功率等，结合理论计算模型，得到数据中心 的能效。
理论计算法
根据数据中心的硬件配置和运行模式，结合行业 标准或理论模型，计算出数据中心的能效。
3
模拟仿真法
利用仿真软件模拟数据中心的运行状态，结合能 耗模型，预测不同情况下的能耗情况。
能效评估工具
能耗监测设备
用于实时监测数据中心的能耗、温度、湿度等环境参数，为能效 评估提供数据支持。
仿真软件
用于模拟数据中心的运行状态，为能效优化提供参考依据。
分析软件
用于分析数据中心的历史数据，发现能效问题并给出优化建议。
重能力强的场地。该方式较为简单，适用于对数据中心散热要求不高的
环境。
02
架空部署
将集装箱数据中心吊挂在建筑物的梁、柱等结构上，通常适用于已经具
备建筑物且需要在其上添加数据中心的情况。该方式需要对建筑物的结
构和承载能力进行评估。
03
半埋式部署
将集装箱数据中心的一半埋入地下，另一半露出地面，通常适用于需要
安全技术参数
物理安全
集装箱数据中心应具备防盗、防 火、防水等物理安全措施，确保 数据资产的安全性。
网络安全
除了物理安全外，集装箱数据中 心还需要防范网络攻击和病毒入 侵等网络安全威胁。
04
集装箱数据中心的部署方案
集装箱数据中心的部署方式
01
直接部署在地面
将集装箱数据中心直接放置在地面，通常需要一个较为平坦、开阔且承
集装箱数据中心解决方案
Google集装箱数据中心(一)：原理介绍字号:小大 2013-06-19 11:46 TechTarget中国分享到核心提示：从2005年开始，Google的数据中心就已经开始采用标准的集装箱设计，当时Goolge用45个集装箱搭建了一个奇怪的设施，有些就放在龙门吊架的二层上，谁也想不到它是一个数据中心，这种设计在当时非常罕见。
中国IDC圈6月19日报道：数据中心模块化最近较为热门，其中较为典型的一种模块化实现方式就是采用集装箱数据中心，国内在这方面的推广也有一段时间了，但实际应用却又不多，那么集装箱是否适合中国，业界又是如何来打造的？针对这些问题笔者从一个google的集装箱数据中心专利（其实该专利在2009年已经公开，网络上也有不少相关图片），以及网络上相关Google的集装箱数据中心的视频，做一些最粗浅的分析以飨读者，并与同行们共勉。
google集装箱数据中心原理介绍从2005年开始，Google的数据中心就已经开始采用标准的集装箱设计，当时Goolge用45个集装箱搭建了一个奇怪的设施，有些就放在龙门吊架的二层上，谁也想不到它是一个数据中心，这种设计在当时非常罕见。
Google的集装箱每个可以容纳1160台服务器，具有250KW的功率，每平方英尺可以具有超过780W 的功率密度。
图1是google集装箱数据中心的透视图，从图中我们可以看到每个40英尺集装箱中布置了两排机柜，两排面对面的机柜中间作为冷通道，由地板下安装的多个空调盘管及风扇提供冷量，整个集装箱对外的接口只有标号为152/155的空调冷冻水接口、标号149对应的供电接口以及标号158对应的网络和管理接口构成。
在集装箱的左侧，打开主入口门164，门口左边是标号为107的综合配线架，右边是标号为131的电力配电柜，从上图可以看到弱电网线走在服务器机柜底下，强电配电线缆走在服务器机柜顶部，两侧有两路空调冷冻水管路布置在集装箱的最底部，通过空调盘管116和离心风机119来散热。
云立方发布系列集装箱数据中心解决方案
云立方发布系列集装箱数据中心解决方案，助力IDC行业发展来源：机房360 作者：云立方更新时间：2012-3-9 16:21:59摘要：天津云立方科技有限公司，凭借超过十年以上为大型IDC企业规划设计、建造运维数据中心的深厚经验，提供的IDC机房快速扩容、快速投产以及"按需供应"的数据中心等四种集装箱式数据中心解决方案，将会积极助力IDC行业的爆发增长。
2012年3月9日，国内首家从事集装箱数据中心研发、制造和服务的专业厂商——天津云立方科技有限公司在北京发布了IDC机房快速扩容、IDC机房快速投产、IDC机房UPS扩容以及“按需供应”的数据中心等四种集装箱数据中心解决方案，为IDC行业快速发展提供了新的思路。
得益于电子商务、网游以及网络视频业务蓬勃发展对市场的推动，从2005年开始我国IDC（互联网数据中心）行业市场规模一直在持续快速增长。
当前，因个人智能终端、移动互联网的蓬勃增长，IDC服务器托管等业务爆发，国内多个城市IDC机房供不应求。
无论是三大电信运营商，还是民营IDC公司，都迫切需要扩容机房规模，增强业务经营能力，抓住当前需求爆发窗口期，迅速抢占市场。
集装箱式数据中心因其快速部署、低碳节能、运营成本低、应用范围广等特点，在IDC 机房建设领域大放异彩，国内外均有众多成功应用案例。
天津云立方科技有限公司，凭借超过十年以上为大型IDC企业规划设计、建造运维数据中心的深厚经验，提供的IDC机房快速扩容、快速投产以及“按需供应”的数据中心等四种集装箱式数据中心解决方案，将会积极助力IDC行业的爆发增长。
1.IDC机房快速扩容国内规模最大的某电信中立IDC运营商，其机房资源在2009年中即告售完，新机房尚在选址建设的过程中，不巧在09年底一个大客户希望增加18个机柜的服务器托管空间，如果不能及时满足，该大客户就可能转投其他竞争对手。
该IDC运营商的机房资源虽已用完，但数据中心的市电供应尚有富裕，备用柴油发电机的能力也足以容纳这一扩容需求。
