2019-2020学年九年级上学期物理第二次月考试卷A卷
2019-2020学年九年级上学期物理第二次月考试卷A卷一、单选题 (共7题；共14分)1. （2分）小宇有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成。
电动机M1控制车辆行驶，电动机M2控制警长转动。
使用时，①当只闭合开关S1时，车能行驶，警长不转动；②当只闭合开关S2时，车和警长都不动；③同时闭合开关S1和S2时，车能行驶，警长能转动，下列电路图中符合上述设计要求的是（）A .B .C .D .2. （2分）有一只电烙铁，如果在同一个家庭电路里，要使它在相同的时间内产生的热量少些，下面几种改装方法可行的是（）A . 把电阻丝剪去一小段B . 更换一根较粗的电阻丝C . 与电阻丝串联一个电阻D . 与电阻丝并联一个电阻3. （2分）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A . 电压表V示数变小B . 电流表A1示数变大C . 电流表A2示数不变D . 电流表A2示数变小4. （2分）如图所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A . 电阻乙为定值电阻B . 当电阻甲两端电压为2 V时，R甲＝0.4ΩC . 只将电阻甲和乙串联，若电路电流为0.2 A时，则电路总电阻为15ΩD . 只将电阻甲和乙并联，若电源电压为2 V时，则电路总电流为0.4 A5. （2分）如图关于仪表的正确使用和电路的常规连接正确的是（）A .B .C .D .6. （2分）家用电吹风机由电动机和电热丝等组成．当只闭合S1时，可以吹冷风；当S1、S2都闭合时，可以吹热风．如图电路中符合要求的是（）A .B .C .D .7. （2分）如图所示，用完全相同的四个滑轮和两根相同的细绳组成甲、乙两个滑轮组，在各自的自由端施加大小分别为F1和F2的拉力，将相同的重物缓慢提升相同的高度（不计绳重和一切摩擦）．下列说法正确的是（）A . 拉力F1小于拉力F2B . 甲、乙两滑轮组的机械效率相同C . 甲、乙两滑轮组中的动滑轮都是费力机械D . 甲、乙两滑轮组中绳子自由端移动的距离相等二、多选题 (共1题；共3分)8. （3分）在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（）A . A的示数变小，V1的示数不变，小灯泡的功率变小B . A的示数变大，V1的示数变大，V2的示数变小C . A的示数变小，V1的示数不变，V2的示数变大D . A的示数变大，V1的示数变小，通过小灯泡的电流变小三、填空题 (共13题；共13分)9. （1分）在学习“探究影响电流热效应的因素”时，同学们发现用电阻丝对煤油加热时，观察温度计的示数变化的过程非常耗时，为了减少实验的时间，他们提出了如下改进的设想：设想一：将煤油换成水来做实验；设想二：通过加热空气来做实验．(1)根据所学知识，他们经过讨论，决定不采用设想一的方案，你认为他们判断的依据是：________ 。
(2)为了验证设想二，他们设计了下面的实验：①在锥形瓶中装入________ 的红墨水，用相同的电阻丝及玻璃管组成如图A、B的装置，通电后通过玻璃管中液柱的高度来显示的大小．然后把它们分别接入相同的电路，发现在相同的时间内A管中的液柱比B管上升迅速，这说明________ 。
②同学们用两根电阻丝(R甲>R乙)插入相同的甲、乙瓶中并接入电路如图C所示，闭合开关，甲、乙两玻璃管中液面如图D所示，由此得出关于电热的结论是________ ．10. （1分）小海一家驾车来到城市公园赏花，刹车时汽车的动能________（选填“增大”、“不变”或“减小”），刹车片与车轮之间因为摩擦而发热，这是通过________方式改变了内能；漫步公园中闻到阵阵花香，此现象说明分子在________。
11. （1分）如图所示的滑轮组，绳与滑轮间的摩擦不计。
将质量为3kg的物体A放在粗糙的水平面上，以1m/s的速度匀速拉动物体时受到的摩擦力f＝ G，则物体的重力为________N，水平拉力F为________；在2s内物体移动的距离为________m。
12. （1分）有两个电阻，R1=10Ω，R2=20Ω。
若将R1、R2串联起来，它们的等效电阻是________Ω，在相同时间内电功之比W1：W2= ________13. （1分）图是大型电子地磅的电路图。
当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数________。
（均选填“变大”、“变小”或“不变”）。
这样把电流对应的质量刻在电流表的刻度盘上，就可以读出被称物体的质量。
14. （1分）一个成年人参加一次长跑,身体消耗的能量为6.6×106J,这些能量相当于完全燃烧0.55kg的干木柴才能得到。
则干木柴的热值为________ J/kg,如果用掉一半后,干木柴的热值将________ (填“变大”,“不变”或“变小”)15. （1分）如图甲是“探究物体动能的大小与哪些因素有关”的实验装置，让同一小球从斜面的不同高度上静止滚下，推动木块做功，目的是为了探究动能的大小与________的关系；换用质量不同的小球，使它们从斜面的相同高度由静止滚下到达水平面的速度________（相同/不同）。
若小球在如图乙AOB所示光滑轨道由A点静止开始自由滑下，沿轨道AOB到达B点后离开轨道，且无空气阻力，离开B点后最符合题意的运动轨迹是________（a/b/c/d/）。
16. （1分）如图所示甲、乙两段实心铁导体的电阻值相等，甲导体比乙导体的长度和横截面积都小，将它们串联在电路中，通电一段时间后，甲、乙导体通过的电流I甲________I乙，产生的热量Q甲________Q乙，消耗的电功率P甲________P乙（填“＞”、“＝”或“＜”）。
17. （1分）在如图所示的电路中，R=10欧，电源电压为6伏且保持不变。
闭合电键S，电路正常工作一段时间后出现了故障，灯L发生短路，则电压表的示数为________伏；电流表的示数为________安；接着断开电键，将R和L位置互换后，再次闭合电键S，则电压表的示数为________伏；电流表的示数为________安。
18. （1分）一只电烙铁铭牌上标着“220 V100 W”的字样，它正常工作时，电压是________V，电阻是________Ω.19. （1分）星期天，小健准备用家里新买的吸尘器帮妈妈打扫卫生．他观察吸尘器的铭牌后，很想知道它能否达到所标注1400W的额定功率，于是在吸尘的同时记下了几个相关数据．如图所示是小健家的电能表的铭牌，其中的一个标注为“3200imp/（kW•h）．如图所示是小健家的电能表的铭牌，其中的一个标注为“3200imp/（kW•h）．当把吸尘器单独接在该表上正常工作5min，指示灯闪烁了320次，则5min内电流做功为________J，则该吸尘器的实际功率为________W．20. （1分）如图所示，电阻箱的示数为________Ω．21. （1分）如图所示是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a点的磁场比b 点的磁场________(填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向________(填“P”或“Q”)处。
四、简答题 (共1题；共5分)22. （5分）白炽灯用久后，灯丝会因升华而变细。
若把它接在原电源上继续使用，请你判断灯泡是变亮还是变暗？并说明你作出此判断的理由。
五、计算题 (共3题；共40分)23. （10分）在图甲所示的电路中，电源电压为6V且保持不变，滑动变阻器R1标有“10Ω2A”字样。
闭合开关S后，电流表A1和A2的示数分别如图乙、丙所示。
求：（1）电阻R2的阻值。
（2）通电10秒钟，电流通过电阻R2所做的功．（3）重新移动滑动变阻器R1的滑片P，使电流表A2读数为1A，求此时变阻器R1消耗的功率P1 ．24. （15分）如图所示的电路，灯泡L标有“6V“的字样，滑动变阻器R的最大阻值为20Ω，当闭合S1 ，断开S2 ，灯泡L恰好正常发光，电流表示数为0.2A；当断开S1 ，闭合S2 ，且滑动变阻器的滑片移到最右端时，电压表读数为4V（假设灯丝电阻不变）求：（1）电源电压；（2）R0的阻值；（3）当S1、S2同时闭合，且滑动变阻器的滑片移到最左端．通电5min整个电路消耗的电能．25. （15分）（2016•怀化）爱好科学的小明同学找来了一种电热饮水机．如图：甲是饮水机的简化示意图，S 是温控开关，当S、S1都闭合时为加热状态，S断开、S1闭合为保温状态．图乙是饮水机的铭牌参数．请你帮他求出：①初温为20℃的一满箱水，用此饮水机将水加热到90℃需要吸收的热量是多少？[C水=4.2×103J/（kg•℃）]②电阻丝R2的阻值多大？③在正常加热状态工作下，加热5min需要消耗的电能是多少J？六、实验题 (共3题；共17分)26. （7分）小明班的同学对“影响电流产生热量多少的因素”进行了实验探究。
首先他们猜想：影响电流产生热量多少的因素可能有电阻大小、电流大小和通电时间。
此时小明联想到生活中以下两种现象：现象1：电热器只有在通电时才发热，而且通电时间越长产生的热量越多。
现象2：电炉是通过铜导线接入电路中的，通电时，镍铬合金制成的电炉丝热的发红，而铜导线几乎不发热。
（1）现象2主要支持以上猜想中的因素是________。
（2）小明针对现象2的猜想设计了如图所示的实验电路，其中A、B两个相同的瓶内分别装有质量和初温都相等的煤油，将电阻RA和RB（RA＜RB）分别浸没在两瓶煤油中，两支温度计分别测量两瓶中煤油的温度。
①实验时，小明将电阻RA和RB串联接入电路中，这是为了控制________和________相同；②小明在实验中通过观察________来比较电流产生热量的多少；③接通电路后一段时间，小明发现B烧瓶中煤油的温度比A烧瓶中煤油的温度升高得多，由此可以得到的结论是：________。
27. （7分）小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）（1）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用（选填“A”或“B”）A . “10Ω 5A”的滑动变阻器B . “50Ω 0.5A”的滑动变阻器（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是________。
（3）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图乙所示），分析图象可知：小灯泡的额定功率为________W。
2019-2020年九年级(上)月考物理试卷(解析版).docx
2019-2020 年九年级（上）月考物理试卷（解析版）一、填空题（每空 1 分，共 30分）1．火柴头在火柴盒上轻轻划过就能燃烧，从能量转化的角度讲，是将能转化为能，这是通过的方式实现的．火柴头也可以用火点燃，这是用方式实现的．32．水的比热容，内燃机的一个工作循环由吸气、4.2× 10 J/（ kg℃）物理意义是压缩、和排气四个冲程组成．3．在日常生活中，用化纤布料做的衣服穿在身上很容易弄脏，因为化纤布容易发生现象，从而细小灰尘的缘故．4．我们在考试时许多学科要用到2B 铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为 2B 铅笔中的石墨是（选填“导体”或“绝缘体”），若使用了不合格的 2B铅笔，由于铅笔芯的导电性变“”“”（选填强或弱），这样可能使电脑无法识别．5“电池 +口香糖锡纸=取火工具”的实验：取口香．央视《是真的吗？》节目中，主持人做了糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟、起火苗，如图．这是因为锡是“ ” “（选填导体或绝缘体”），将它的两端直接接入电池正负极，就会造成，迅速产生大量的使温度达到锡纸的燃点而使之燃烧．6．如图所示，在电路中要使电灯L 1和 L 2并联，应闭合开关．为了防止电路出现短路，不能同时闭合开关．7．加在某段导体两端的电压是4V 时，这段导体的电阻为2Ω，通过该导体的电流是A ，当通过该导体的电流为0 时，该导体的电阻是Ω．8．如图所示，在甲、乙、丙三个电路图中，用电压表测电路总电压的是图，测 L 1两端电压的是图，测L 2两端电压的是图．9．如图所示，电压表V 的读数为U，V1的读数为 U1，V2的读数为 U2，则 U、U1、U2的关系是，如果电压表V 的读数 U=6V ，则 U =V，U =12 V ．10．已知甲、乙两电阻大小分别是4Ω和 8Ω，甲、乙两电阻串联时，甲、乙两端的电压之比为，甲乙两电阻上电流之比为．11．如图所示的电路中，闭合开关亮”、“不变”、“变暗”），电流表示数S，当滑片向右移动时，灯泡亮度（选填“变（选填“变大”、“不变”、“变小”）．12．某电能表上的“10（20）”A，表示这个电能表上的为．13．如图所示，是晨晨同学探究焦耳定律的部分实验装置．已知究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝电路中的电流为0.3A ，则甲电阻丝在1min 内产生的热量为为 10A ，额定最大电流R 甲=5 Ω， R 乙=10Ω，在探联在电路．若J．二、选择题（下面各小题中的四个选项里，只有一个是正确的，请选出来填在题后括号内．每小题 2 分，共 30 分．）14．下列说法中正确的是（）A．温度高的物体比温度低的物体含有的热量多B．没有外界做功时，同一物体，温度降得越多，放出的热量就越多C．热传递中温度总是从热的物体传递给冷的物体D．汽车发动机用水作冷却剂，是因为水的温度低15．酒精灯内的酒精用去了一半，剩下的一半（）A．比热容、热值均变为原来的一半B．比热容、热值均不变C．比热容不变，热值变为原来一半D．热值不变，比热容变为原来一半16．榴莲被切开后，香味很快充满整个房间，这一现象主要说明（）A ．分子间存在引力B ．分子间存在斥力C．分子间有间隙 D ．分子在永不停息地运动17．在手电筒电路中，提供电能的是（）A ．电池B ．灯泡C ．导线D ．开关18．下列给出的用电器中连接方式属于串联的是（）A．烘托节日气氛的小彩灯B．道路两旁的路灯C．家中的电视盒电脑等家用电器D．教室里照明用的日光灯19．有一种“光控开关”能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关”能在有声音时自动闭合，无声音时自动断开．利用“光控开关”和“声控开关”来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是（）A．B．C．D．20．下列关于电流、电压、电阻的关系说法正确的是（）A ．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关21． R1和 R2是两个阻值不同的电阻，且R1＜ R2．按照如图所示的四种方式连接，先后分别接在同一个电源的两端，则通过电源的电流最大的接法是（）A．B．C．D．22．小明用如图电路研究电流跟电阻的关系．那么在实验过程中，当A、 B 两点间的电阻由5Ω更换为 10Ω后，他下一步的操作应是（）A ．记录电流表和电压表的示数B ．将变阻器滑片向右滑动C．将变阻器滑片向左移动 D ．增加电池的个数23．如图甲所示为滑动变阻器的结构示意图，a、b、c、d 分别为四个接线柱，P 为滑片，将它连入如图乙所示的电路的M 、N 两点之间，使P 向左移动时，电路中电流增大，那么正确的连法是（）A ． a、 dB ． c、 d C． a、 b D． b、 d24．下列家用电器主要利用电流热效应工作的是（）A ．电冰箱B ．电熨斗C．电风扇 D ．电视机25．如图所示，手电筒电源为三节新干电池，当电路中的电流为0.5A时，该手电筒小灯泡的功率最接近（）A ． 0.25WB ．0.75W C． 2.25W D ．9.00W26．根据如图所示的两盏白炽灯的铭牌，可以判断（）A．甲灯一定比乙灯亮B．正常发光时，甲灯的电阻大于乙灯的电阻C．正常发光时，甲灯的电功率是乙灯电功率的 4 倍D．正常发光时，甲灯消耗的电能是乙灯消耗电能的 4 倍27．如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L 1比灯泡 L 2亮一些．对这一现象分析错误的是（）A．L1功率比 L2功率大B．L1电压比 L2电压大C．L1电阻比 L2电阻大D．L1电流比 L2电流大28．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A ，再闭合开关S1，电流表的示数变化了0.3A ．那么闭合 S、 S1后， R1与 R2的电功率之比是（）A．2：3 B．3： 2 C．5：2 D．1：2三、实验与探究（第29 和 30 小题每空 2 分，第 31 小题每空 1 分，共 24 分．）29．在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：甲：导体的电阻与导体的长度有关．乙：导体的电阻与导体的材料有关．丙：导体的电阻与导体的横截面积有关．实验室备有几种电阻丝，参数如下表．编号材料长度 /m横截面积 /mm2a镍铬合金丝 1.00.2b镍铬合金丝 1.00.1c镍铬合金丝0.50.1d锰铜合金丝0.50.1如图所示，是为完成探究连接的实验电路．（1）实验中应通过比较的大小，来比较电阻丝电阻的大小，达到验证猜想的目的．（2）若要验证乙同学的猜想，则应该选用两根电阻丝（填编号）进行对比实验．（3）选用 b、 c 两根电阻丝进行对比实验，是为了验证同学的猜想．30．伏安法“测小灯泡电功率”和“测小灯泡电阻”的实验有很多相同点，如图不完整实验电路（小灯泡标有“2.5V ”字样），请你帮助他完成以下实验．1 是小明连接的（1）请先画出正确的实验电路图，再根据你所画的电路图用笔划线代替导线将电路连接完整（连线不能交叉；（2）将电路连接正确后，将滑动变阻器调到端（选填“左”或“右”），闭合开关，移动滑动变阻器滑片P，使电压表示数为 2.5V时，电流表示数如图 2 所示，则小灯泡的额定功率为W ．（3）同样的方法测小灯泡的电阻，此时（同上）小灯泡的电阻为Ω（保留一位小数）为了减小测小灯光电阻的误差，通常采用多次测量求．（4）实验中滑动变阻器除了保护电路外，还可以．31．为比较水和食用油的吸热能力，小明用如图装置做实验，实验数据记录如下．物质初始温度加热时间最后温度/℃/min/℃水20645食用油20668（1）实验时应使水和食用油的质量（选填“相同”或“不相同”），根据表格数据可知，加热6min 后，食用油升高的温度（选填“高于”或“低于”）水升高温度；（2）实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时水吸收的热量（选填“大于”或“小于”或“等于”）食用油吸收的热量；（3）实验表明，（选填“水”或“食用油”）吸热的能力更强．四、实践与应用（共16 分）32．保护环境，控制和消除大气污染，已经成为当前世界需要解决的重要课题，近年来，我市积极推进农村天然气管网建设工程，广大乡村居民已逐步用上了管道天然气，减少了大气污染．（1）在能源家族中，天然气属于一次能源，也是可再生”）能源．（选填“可再生”或“不（2）用燃气灶在标准大气压下将质量为 4kg、温度为 15℃的水加热至沸腾，水需要吸收多少热量？ [ c 水 =4.2× 103J/（ kg℃） ] ．33．已知电阻 R1和 R2按如图所示的方式连接在电压为U 的电源上，试证明：=+．34．为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V ，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0 时， R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V ．（1）电压表的示数为 6V 时，电流表的示数为多少？（2）电压表的示数为 6V 时，滑动变阻器 R1的电阻值为多少？（3）调零后， R1的电阻保持不变．某驾驶员对着酒精测试仪吹气 10s，若电流表的示数达到0.2A ，表明驾驶员酒驾，此时电压表的示数为多少？2015-2016 学年四川省广安市华蓥市九年级（上）月考物理试卷参考答案与试题解析一、填空题（每空 1 分，共30 分）1．火柴头在火柴盒上轻轻划过就能燃烧，从能量转化的角度讲，是将机械能转化为内能，这是通过做功的方式实现的．火柴头也可以用火点燃，这是用热传递方式实现的．【考点】做功改变物体内能；热传递改变物体内能．【分析】做功和热传递都可以改变物体的内能，热传递是能的转移，做功是能的转化．【解答】解：（ 1）火柴在火柴盒上划是摩擦生热是能量的转化，属于通过做功的方式改变物体的内能，机械能转化为内能．（2）让火柴头靠近酒精灯的火焰来点燃，是能量的转移，是通过热传递的方式实现的．故答案为：机械；内；做功；热传递．【点评】本题考查的是改变物体能两种方法的特点，需要学生观察生活中一些物理现象，由物理走向生活，再由生活走向物理．3千克的水温度升高（或降低）1摄氏度时2．水的比热容 4.2×10 J/（kg℃）物理意义是1吸收（或放出）的热量为4200J ，内燃机的一个工作循环由吸气、压缩、做功和排气四个冲程组成．【考点】比热容的概念；内燃机的四个冲程．【分析】根据所知水的比热容和比热容的定义：单位质量的物质温度每升高（或降低）1℃所吸收（或放出）的热量叫做这种物质的比热容进行解答；热机的一个工作循环由四个冲程组成，分别是：吸气冲程、压缩冲程、做功冲程、排气冲程．其中压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能．【解答】解：水的比热容是 4.2× 103J/（kg ℃），它的物理意义是 1 千克的水温度升高（或降低） 1 摄氏度时吸收（或放出）的热量为4200J．内燃机的一个工作循环由吸气、压缩、做功和排气四个冲程组成．故答案为： 1 千克的水温度升高（或降低） 1 摄氏度时吸收（或放出）的热量为4200J；做功．【点评】本题考查了学生对比热容概念和内燃机的四个冲程的掌握和运用，要注意水的比热容和水的密度一样需要牢牢的记住．3．在日常生活中，用化纤布料做的衣服穿在身上很容易弄脏，因为化纤布容易发生摩擦起电现象，从而吸引细小灰尘的缘故．【考点】摩擦起电．【分析】通过衣服容易脏，可以确定衣服吸引了轻小物体，由此联想到化纤衣服与人体会发生摩擦而起电．【解答】解：化纤衣服与人体摩擦，摩擦起电，使衣服带有了电荷，由于带电体能够吸引轻小物体．所以带电的衣服会将细小的物体灰尘吸附在它上面，造成了衣服比较容易脏．故答案为：摩擦起电；吸引．【点评】该题考查了摩擦起电以及带电体可以吸引不带电的轻小物体．4．我们在考试时许多学科要用到2B 铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为 2B 铅笔中的石墨是导体（选填“导体”或“绝缘体”），若使用了不合格的2B 铅笔，由于铅笔芯的导电性变弱（选填“强”或“弱”），这样可能使电脑无法识别．【考点】导体；影响电阻大小的因素．【分析】根据石墨是导体来分析．【解答】解：当用2B 铅笔中的石墨填涂机读卡时，由于石墨是导体，会使读卡机形成通路而识别，当用了不合格的2B 铅笔，由于铅笔芯的导电性变弱而无法使读卡机形成通路而识别．故本题答案为：导体；弱．【点评】本题考查了石墨的应用．5“电池 +口香糖锡纸=取火工具”的实验：取口香．央视《是真的吗？》节目中，主持人做了糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟、起火苗，如图．这是因为锡是导体“”“”（选填导体或绝缘体），将它的两端直接接入电池正负极，就会造成短路，迅速产生大量的热量使温度达到锡纸的燃点而使之燃烧．【考点】电路的三种状态；导体；电热．【分析】金属都具有导电性；导线直接将电源连接起来的电路叫短路，短路时，容易烧坏电路或形成火灾．【解答】解：因为锡属于金属，因此具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧．故答案为：导体；短路；热量．【点评】本题考查了金属的导电性以及电路的三种状态、电热的产生，属于基础题．6．如图所示，在电路中要使电灯L 1和 L 2并联，应闭合开关S1、 S3．为了防止电路出现短路，不能同时闭合开关S2、 S3．【考点】电路的基本连接方式；电路的三种状态．【分析】串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路．【解答】解：要使两灯泡并联，电流从电源正极流出需要经过S1，然后分别经过灯泡支路L 1和支路 L 2、 S3，再流回电源负极；因此应闭合开关S1、 S3；当闭合开关 S2、 S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关 S2、 S3．故答案为S1、 S3；S2、 S3．【点评】本题主要考查对串并联电路连接特点的了解；以及电路的三种状态的掌握．7．加在某段导体两端的电压是4V 时，这段导体的电阻为2Ω，通过该导体的电流是2 A ，当通过该导体的电流为0 时，该导体的电阻是2Ω．【考点】欧姆定律的应用．【分析】（ 1）已知加在某段导体两端的电压和这段导体的电阻，根据欧姆定律求出通过该导体的电流；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：通过该导体的电流：I= ==2A，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当通过该导体的电流为0 时，导体的电阻仍为2Ω不变．故答案为： 2； 2．【点评】本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目．8．如图所示，在甲、乙、丙三个电路图中，用电压表测电路总电压的是图甲，测L1两端电压的是图丙，测L2两端电压的是图乙．【考点】电压表的使用．【分析】电压表应与被测电路并联，正接线柱接靠近电源正极端，负接线柱接靠近电源负极端，电压表测量哪部分的电压，就和哪部分并联，分析电路图，然后答题．【解答】解：由图甲可知，电压表并联在电源两端，测量的是电路总电压；由图乙可知，电压表并联在灯泡L 2两端，测量的是灯泡L2两端的电压；由图丙可知，电压表并联在灯泡 L 1两端，测量的是灯泡 L1两端的电压；故答案为：甲；丙；乙．【点评】本题考查了电压表的用法，难度不大，属于基础题；掌握电压表的用法、分析清楚电路图即可正确解题．9．如图所示，电压表V 的读数为U，V1的读数为 U1，V2的读数为 U2，则 U、U1、U2的关系是 U=U 1=U2，如果电压表V 的读数 U=6V ，则 U1= 6 V，U2= 6 V．【考点】并联电路的电压规律；串联电路的电压规律．【分析】先分析电路图，确定两灯的连接方式和三电压表的测量对象，然后根据并联电路的电压特点分析回答．【解答】解：由电路图知，两灯并联，电压表V 测量电源电压、 V 1测 L1两端的电压、 V 2测 L 2两端的电压，由于并联电路各支路两端的电压相等，等于电源电压，所以U、U 1、U 2的关系是 U=U 1=U2；如果电压表 V 的读数 U=6V ，则 U=6V，U =6V．12故答案为： U=U 1=U2； 6； 6．【点评】本题考查了并联电路的特点，分析清楚电路结构是正确解题的关键．10．已知甲、乙两电阻大小分别是4Ω和 8Ω，甲、乙两电阻串联时，甲、乙两端的电压之比为1： 2，甲乙两电阻上电流之比为1： 1．【考点】串联电路的电流规律；欧姆定律的应用．【分析】串联电路中各处的电流相等，再根据欧姆定律求出两电阻两端的电压之比．【解答】解：当甲、乙两电阻串联时，由于串联电路中各处的电流相等，所以，两电阻中的电流之比为1： 1，由I= 得：两电阻两端的电压之比：====．故答案为： 1： 2； 1： 1．【点评】知道串并联电路电流和电阻的关系，并能利用欧姆定律计算电阻是解决该题的关键．11．如图所示的电路中，闭合开关S，当滑片向右移动时，灯泡亮度变暗“不变”、“变暗”），电流表示数变小（选填“变大”、“不变”、“变小”）．（选填“变亮”、【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，再根据实际功率的变化，进一步得出灯泡亮暗的变化．根据滑片的移动P=I 2R 判断灯泡【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，当滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由 I=可知，电路中的电流变小，即电流表的示数变小；因灯泡的亮暗取决于实际功率的大小，所以，由 P=I 2R 可知，灯泡的实际功率变小，灯泡变暗． 故答案为：变暗；变小．【点评】 本题考查了电路的动态分析， 涉及到欧姆定律和电功率公式的应用， 要注意灯泡的亮暗取决于实际功率的大小．12．某电能表上的 “10（ 20） ”A ，表示这个电能表上的 标定电流 为 10A ，额定最大电流为20A ．【考点】 电能表参数的理解与电能的求法． 【分析】 “10A 表示电能表的标定电流， “20A ”表示电能表短时间允许通过的最大电流．【解答】 解： “10（20） A ”表示电能表的标定电流是 10A ，最大额定电流是 20A ．故答案为：标定电流；20A ．【点评】 本题考查学生对电能表参数的理解，属于基础题目．13．如图所示，是晨晨同学探究焦耳定律的部分实验装置．已知究电流通过导体产生的热量与电阻大小的关系时， 应将两电阻丝R 甲=5 Ω， R 乙=10Ω，在探串 联在电路． 若电路中的电流为0.3A ，则甲电阻丝在1min内产生的热量为 27 J ．【考点】 焦耳定律的计算公式及其应用．【分析】（ 1）电流产生的热量跟电流大小、电阻大小、通电时间有关，探究电流产生热量跟电阻关系时，控制通电时间和电流不变；（2）由焦耳定律2Q=IRt 可知， Q 与 I 、 R 及 t 有关，故据题目中的数据解析即可．【解答】 解：已知 R 甲=5 Ω， R 乙=10 Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应控制电流和通电时间相同，即需要将两个电阻丝串联接入电路即可；若电路中的电流为 0.3A ，则甲电阻丝在 1min 内产生的热量为 Q=I 2Rt=（0.3A ） 2× 5Ω× 60s=27J ；故答案为：串；27．【点评】 本题主要考查学生对焦耳定律的了解与掌握，分析时注意用好控制变量法．二、选择题（下面各小题中的四个选项里， 只有一个是正确的， 请选出来填在题后括号内． 每小题 2 分，共 30 分．）14．下列说法中正确的是（ ）A ．温度高的物体比温度低的物体含有的热量多B ．没有外界做功时，同一物体，温度降得越多，放出的热量就越多C ．热传递中温度总是从热的物体传递给冷的物体D．汽车发动机用水作冷却剂，是因为水的温度低【考点】温度、热量与内能的关系；热传递；水的比热容的特点及应用．【分析】（ 1）根据描述热量的物理术语进行判断；（2）根据 Q=cm △ t 可知，质量、比热容一定时，放出热量与温度的关系；（3）热传递过程中，传递的是热量；（4）水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少．【解答】解： A 、描述热量的术语只能用“吸收”或“放出”故A错误；B、由 Q=cm△ t 可知，没有外界做功时，同一物体，温度降得越多，放出的热量就越多，故B 正确；C、热传递中，热量总是从温度高的物体传递给温度低的物体，传递的不是温度，故C错误；D、汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高．故 D 错误．故选 B．【点评】本题主要考查学生对温度、热量与内能的关系、热传递的实质以及水的比热容的特点以及在生活中的应用，是热学的难点，是中招的热点．15．酒精灯内的酒精用去了一半，剩下的一半（）A．比热容、热值均变为原来的一半B．比热容、热值均不变C．比热容不变，热值变为原来一半D．热值不变，比热容变为原来一半【考点】燃料的热值；比热容的概念．【分析】比热容、热值是物质的某种特性，与物质的种类和状态有关，同种物质的比热容、热值一般不变．【解答】解：酒精的比热容、热值两个物理量，都是表示酒精的某种特性；是从不同的角度来描述酒精的特性，只与物质的种类和状态有关，与质量无关；一瓶酒精用去一半，则剩下的酒精的比热容、热值不变．故选 B．【点评】本题主要考查学生对物质有关物理量概念的理解和掌握，要会区别这些物理量的含义，抓住问题的本质．16．榴莲被切开后，香味很快充满整个房间，这一现象主要说明（）A ．分子间存在引力B ．分子间存在斥力C．分子间有间隙 D ．分子在永不停息地运动【考点】分子的运动．【分析】根据分子动理论的基本观点：分子不停地做无规则运动进行解答．【解答】解：榴莲被切开后，其香味将很快充满整个房间，是因为榴莲中含有特殊香味的分子在不停地做无规则运动，运动到了我们的鼻子中．这是一种扩散现象．故选 D．【点评】了解分子动理论的基本观点是解答此类题的关键．17．在手电筒电路中，提供电能的是（）A ．电池B ．灯泡C ．导线D ．开关【考点】电源及其能量转化；电路的组成．【分析】本题考查电路的四个组成部分中电源的作用．电路由电源、用电器、开关、导线四个部分组成，各组成部分的作用：电源提供电能，用电器消耗电能，开关控制电流通断，导线提供输送电能的路径．【解答】解：在手电筒中，电源是电池，用电器是灯泡，所以提供电能的装置是电池．故选 A．【点评】要求掌握电路的四个组成部分以及各部分的作用．18．下列给出的用电器中连接方式属于串联的是（）A．烘托节日气氛的小彩灯【考点】串联电路和并联电路的辨别．【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只与一条路径，各用电器之间首尾相接；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间并列连接．【解答】解：A 、烘托节日气氛的小彩灯之间相互影响，是串联的，故该选项说法符合题意；B、道路两旁的路灯之间互不影响，是并联的，故该选项说法不符合题意；C、家中的电视盒电脑等家用电器，既可以单独工作又互不影响，是并联的，故该选项说法不符合题意；D、教室里照明用的日光灯，既可以单独工作又互不影响，是并联的，故该选项说法不符合题意．故选 A．【点评】会根据串并联电路的特点识别串并联电路，知道家庭电路中各用电器的连接方式为并联连接．19．有一种“光控开关”能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关”能在有声音时自动闭合，无声音时自动断开．利用“” “”光控开关和声控开关来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】根据题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯泡不亮；这说明两开关共同控制电路，即为串联．【解答】解：根据题意可得，声控开关和光控开关串联后共同控制灯泡，用导线将各元件依次连接起来，如 D 选项中图所示．故选 D．【点评】本题的关键是根据灯泡的工作条件确定开关的连接方式，然后根据串、并联的特点得出符合题意的电路图．。

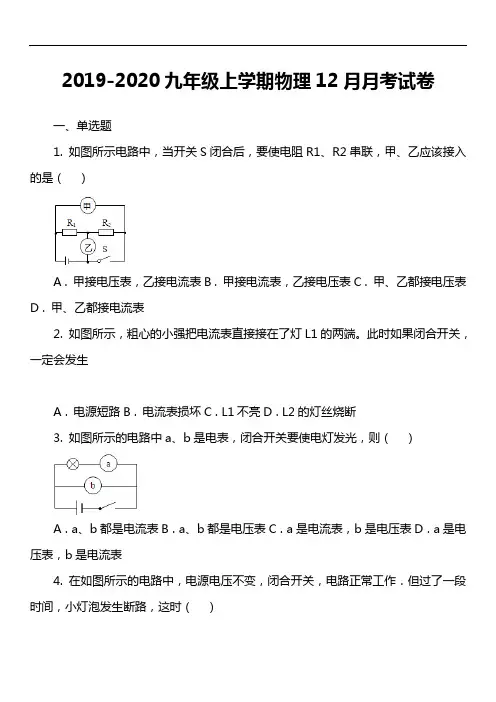

2019-2020九年级上学期物理12月月考试卷
2019-2020九年级上学期物理12月月考试卷一、单选题1. 如图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A . 甲接电压表，乙接电流表B . 甲接电流表，乙接电压表C . 甲、乙都接电压表D . 甲、乙都接电流表2. 如图所示，粗心的小强把电流表直接接在了灯L1的两端。
此时如果闭合开关，一定会发生A . 电源短路B . 电流表损坏C . L1不亮D . L2的灯丝烧断3. 如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A . a、b都是电流表B . a、b都是电压表C . a是电流表，b是电压表D . a是电压表，b是电流表4. 在如图所示的电路中，电源电压不变，闭合开关，电路正常工作．但过了一段时间，小灯泡发生断路，这时（）A . 电压表示数变大，电流表示数变小B . 电压表示数变大，电流表示数变大C . 电压表示数变小，电流表示数变大D . 电压表示数变小，电流表示数变小5. 如图所示电路，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A . M接C，N接BB . M接C，N接DC . M接A，N接BD . M接A，N接D6. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动，在此过程中（）A . 电压表V1示数变小，电压表V2示数变大B . 电流表A示数变大，电压表V1示数变小C . 电流表A示数变大，电压表V2示数变小D . 电压表V1示数不变，电压表V2示数变大7. 下列电路连接没有错误的是（）A .B .C .D .二、填空题8. 曹子怡同学算出一个标有“2.5V 0.3A”字样的小灯泡正常发光的灯丝电阻是________Ω，但小灯泡不使用时测得其电阻值为2.5Ω，你认为产生这种差异的原因是________。
9. 李佳明用一只动滑轮把400N的重物匀速提高10m所用的拉力为250N，则有用功为________J，该动滑轮的机械效率为________。
九年级物理2019-2020学年第一学期第二次月考附答案
2019-2020学年第一学期第二次月考九年级物理试题（时间：50分钟，满分80分）一、选择题(共32分，每题4分）1．如图所示，电源电压为6Ⅴ，闭合开关后，电压表的示数4Ⅴ，下列描述不正确的是（）A.L1两端的电压为2ⅤB.L1两端的电压为4ⅤC.L2两端的电压为4ⅤD.L1和L2两端的电压之和为2Ⅴ2.开关闭合后，将滑动变阻器的滑片p向左移动过程中，有关电表和灯的亮度的变化，正确的是（）A.电流表读数变大，电压表读数变小，灯变暗B.电流表读数变小，电压表读数变大，灯变亮C.电流表、电压表读数都变小，灯变暗D.电流表、电压表读数都变大，灯变亮3.如图，闭合开关后发现，灯不亮，电流表指针不动，但电压表指针有明显偏转，故障原因可能是（）A 电源没电B 灯泡断路C 开关接触不良D 电流表烧坏，电路不通4.在一段电阻不变的导体两端加20Ⅴ的电压时，通过它的电流为1A；若把导体的电压变为5V,则通过该导体的电流和导体的电阻分别为（）A.0.25A 20ΩB.1A 20ΩC.0.4A 10ΩD.1A 10Ω5. 如图，电压表V1的示数为9V,V2的示数为3V,则R1与R2的比值为( ）A.2:1B.1:2C.3:1D.1:36 .R1>R2 ，将它们按以下四种方式接入同一电路，在相同时间内消耗电能最少的是（）7.小明正在做作业，电灯突然变暗，其原因可能是（）A.电灯的实际电压变大B.电灯的额定电压变小C.电灯的实际功率变小D.电灯的额定功率变小8.某型号电饭锅具有保温和加热两种功能，其简化电路如图所示，R1、R2均为电热丝，下列说法正确的是（）A. s 1和s2闭合时，电饭锅处于加热状态B. s 1和s2闭合时，电饭锅处于加热状态C. s 1闭合，s2断开时，电饭锅处于加热状态D. s 1断开，s2闭合时，电饭锅处于加热状态二、多项选则题（共10分，全对5分，不全对3分，多选、错选得0分）9.如图，闭合开关s,滑动变阻器的滑片从b端向中点移动的过程中（）A 灯泡不亮B 电压表示数不变C 电流表示数变大D 电路总功率变大10. 把6V 3W的L1和12V 3W的L2两个小灯泡串联接在电路中，不考虑温度对电阻的影响，下列说法正确的是（）A.通过两灯的电流之比I1:I2=1:1B.两灯的电阻之比是R1：R2=1:4C.两灯实际功率之比P1:P2=1:4D.为了电路能安全使用，电路两端允许加的最大电压为18V三、填空题（共8分，每空1分）1.R1=5Ω，R2=10Ω，若R1与R2并联，则I1 : I2= P1 : P2=2.R1与R2并联在电压为6V 的电源上，通过干路电流为0.75A ，R1 的阻值为10Ω，通过R1的电流是、 R2的阻值是3.如图，当s闭合，滑片向左移动时，电压表的示数变电阻R1消耗的功率变4.标有220V 11W的节能灯，正常工作时电流为，若每天工作2h,那么一个月消耗KW.h 的电能（一个月按30天计算）四、作图（共6分，每题3分）1 .要求：L1与L2并联，滑动变阻器只控制L2且滑片向右移动灯泡变亮，开关做总开关连接实物2. 根据下面实物在方框内画出相应电路图五、实验题（共8分，1题2分，其余每空1分）在测小灯泡的电功率实验中，小灯泡额定电压为2.5V,(电阻约为10Ω）1)请你用笔画线代替导线，将图甲中实物连接完整（2分）2)连接实物时，开关应，滑动变阻器的滑片应在处3)连好电路后闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是4)故障排出后，闭合开关，移动滑片P到某处时电压表示数为2V,为了测量小灯泡的额定功率，应将滑片P向 (左或右移动），使电压表的示数为2.5V，此时电流表的指针如图乙所示，则小灯泡的额定功率为W. 小灯泡正常发光的电阻是。

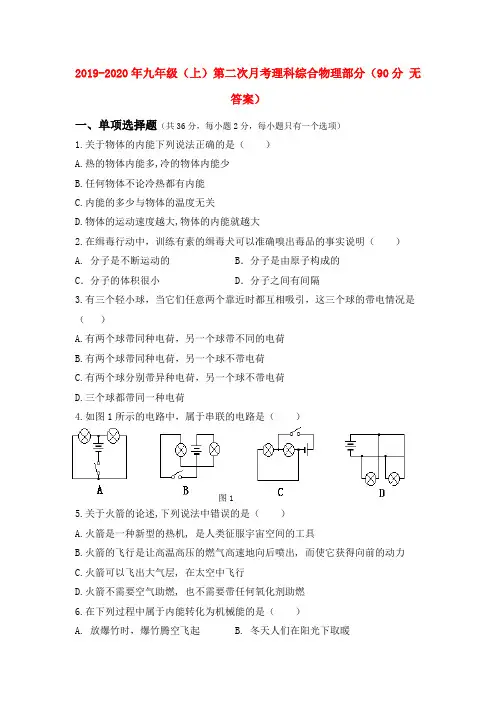

2019-2020年九年级(上)第二次月考理科综合物理部分(90分 无答案)
2019-2020年九年级（上）第二次月考理科综合物理部分（90分无答案）一、单项选择题（共36分，每小题2分，每小题只有一个选项）1.关于物体的内能下列说法正确的是（）A.热的物体内能多,冷的物体内能少B.任何物体不论冷热都有内能C.内能的多少与物体的温度无关D.物体的运动速度越大,物体的内能就越大2.在缉毒行动中，训练有素的缉毒犬可以准确嗅出毒品的事实说明（）A. 分子是不断运动的 B．分子是由原子构成的C．分子的体积很小 D．分子之间有间隔3.有三个轻小球，当它们任意两个靠近时都互相吸引，这三个球的带电情况是（）A.有两个球带同种电荷，另一个球带不同的电荷B.有两个球带同种电荷，另一个球不带电荷C.有两个球分别带异种电荷，另一个球不带电荷D.三个球都带同一种电荷4.如图1所示的电路中，属于串联的电路是（）图15.关于火箭的论述,下列说法中错误的是（）A.火箭是一种新型的热机, 是人类征服宇宙空间的工具B.火箭的飞行是让高温高压的燃气高速地向后喷出, 而使它获得向前的动力C.火箭可以飞出大气层, 在太空中飞行D.火箭不需要空气助燃, 也不需要带任何氧化剂助燃6.在下列过程中属于内能转化为机械能的是（）A. 放爆竹时，爆竹腾空飞起B. 冬天人们在阳光下取暖C. 用酒精灯给水加热D. 反复弯折一根铁丝，铁丝变热 7.如图2所示，下列说法正确的是（ ） A. L1、L2串联 B. 电流表测L1的电流 C. 电流表测L2的电流 D. 电流表测L1和L2的总电流8.在图3所示的各电路图中，能反映出Ll 、L2并联，开关S 断开后L1仍能发光的是( )9.如图4所示，当开关S 闭合后，三盏灯并联的电路是（ ）A B C D 10.某家用电器正常工作时，测得通过用电器的电流为4A,则用电器可能是（ ） A.家用电冰箱 B.日光灯 C.家用空调机 D.电风扇 11.用两个相同的电热器给质量相同的物质甲和水 加热，它们的温度随加热时间的变化关系如图5所 示，据此判断物质甲的比热容为（ ） A ．2.1×103J/(kg ·℃) B ．4.2×103J/(kg ·℃) C ．1.2×103J/(kg ·℃)D ．条件不足，不能确定12.用毛皮摩擦过的橡胶棒接触验电器上端的金属球，验电器下端的金属箔会张开一定的角度，对这一现象的正确解释是（ ） A 、橡胶棒上的质子转移到金属箔上图2SSSS图4 图5图 6B 、两片金属箔都带上正电荷相互排斥而张开C 、验电器上的电子转移到橡胶棒上D 、两片金属箔都带上负电荷相互排斥而张开 13.关于燃料的热值下列说法正确的是（ ）A ．燃料的热值与燃料的燃烧情况有关B ．容易燃烧的燃料的热值一定大C ．煤的热值比干木柴的大，煤燃烧放出的热量比干木柴放出的热量多D ．0.5kg 煤油和1.5kg 煤油的热值一样大14.如图6所示，使灯L 发光，并使自由电子自左向右通过灯泡则（ ） A ．a 接电源负极，b 接电源正极，S 断开 B ．a 接电源正极，b 接电源负极，S 闭合 C ．a 接电源负极，b 接电源正极，S 闭合 D ．a 接电源正极，b 接电源负极，S 断开15.如图7，当滑片P 向a 端移动时，会出现的现象是（ ） A.电流表示数变小，灯泡变暗 B.电流表示数变大，灯泡变亮 C.电流表示数变大，灯泡变暗 D.电流表示数变小，灯泡变亮17.如图所示，R1<R2，将图中的四种不同接法接到同一电源的两极间，电路中的总电阻最小的是（ ）18.已知某电路中只有用电器R1，R2组成的串联电路，电压表V1测R1两端电压，电压表V2测电源电压，通过实验，发现V1，V2的指针刻度位于位置相同，那么R1，R2两端的电压值比为（ ）A.1:4B.4:1C.1:5D.5:1一、单项选择题（共36分，每小题2分，每小题只有一个选项）1 2 3 4 5 6 7 8 9 101112131415161718班级：姓名：姓名：图9图10二、填空题（共20分，每空1分）19、改变物体内能的方式有两种．炮弹里火药燃烧产生的高温高压气体炸开弹壳后温度降低，是用 的方式减少了气体的内能；食物放进冰箱后温度降低，是用 的方式减少了食物的内能．前者的本质是能量的转化；后者的本质是 。
2019-2020学年第一学期人教版九年级上册物理第二次月考试卷(含答案)
2019-2020学年第一学期人教版九年级上册物理第二次月考试卷（试卷满分：100分考试时间：90分钟）一、选择题：本题共16小题，每小题2分，共32分。
在每小题给出的四个选项中，只有一个选项符合题目要求的。
1.如图1所示，正确使用温度计的是（）A B C D图12.下列物态变化，需要吸热的是（）A.早春，皑皑的白雪开始消融B.初夏，青青的小草挂上露珠C.深秋，红红的枫叶蒙上白霜D.严冬，静静的池塘覆上薄冰3.下列实例中，属于用热传递的方法改变物体内能的是（）A.铁丝反复弯折处会发热B.太阳将棉被晒得暖乎乎的C.两手相互摩擦，手心发热D.锯木头时，锯条变得烫手4.水具有比热容大的特点，下列图2现象中与此特点无关的是（）图25.下列是对我们生活中常见的一些热现象的解释，其中正确的是（）A.冬天在菜窖里放几桶水，利用水凝固放热防止菜被冻坏B.衣柜里的樟脑丸变小是因为樟脑丸蒸发了C.清晨花草上的小露珠是由空气液化而形成的D.发烧时在身体上擦些酒精降温是因为酒精的温度低6.关于物体的内能，下列说法正确的是（）A.温度高的物体内能比温度低的物体大B.热量总是由内能大的物体传递给内能小的物体C.一块0℃的冰熔化成0℃的水，内能增加D.物体吸收热量，内能变大，温度一定升高7.上表为几种物质在标准大气压下的熔点和沸点，常用的液体温度计，一般是用煤油、酒精和水银制成，在福州测量沸水温度，你认为应选用哪种液体做温度计（）A.只能用洒精B.只能用水银C.只能用煤油D.水银或煤油都可以8.夏天，从冰箱里取出瓶装矿泉水时，常会发现瓶的外壁“出汗”，这是因为（）A.水会从瓶内慢慢渗出B.空气中的水蒸气遇冷液化C.瓶外壁的水不断汽化D.瓶周围的空气不断液化9.为了节约用水,西宁市园艺工人利用滴灌的方法给道路两旁树木浇水如图所示。
他们把细水管放入树下的土壤里，使水分直接渗透到树木根部，减慢了水分的蒸发,原因是（）。
2019-2020年九年级(上)第二次月考物理试卷(12月份)
2019-2020年九年级（上）第二次月考物理试卷（12月份）一、选择题（每小题只有一个正确答案，每小题2分，共24分）1．依据你所学的热学知识，下列说法正确的是（）A．炽热的铁水具有内能，冰冷的铁块不具有内能B．物体的温度升高，内能增大C．汽车发动机用水做冷却物质，是因为水的比热容比较小D．天然气燃烧越充分，其热值越大2．点火爆炸实验中，电子式火花发生器点燃盒中酒精蒸气，产生的燃气将塑料盒盖喷出很远．此过程的能量转化方式类似于汽油机的（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程3．由欧姆定律公式可知（）A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示4．下列说法中，不符合安全用电要求的是（）A．三孔插座的中间插孔必须接地B．更换或维修用电器时应该切断电源C．家中尽量不同时使用多个大功率用电器D．为了方便，可以抓住导线拉出插座上的插头5．一般家用电器的三脚插头上都有标有一些符号和数字（标有“E”字的插脚比其它两插脚稍长一些），如图所示，从安全用电角度出发，下列有关解释中错误的是（）A．此插头能承受的最大电压是250VB．标有“E”字的插脚一定接地线C．当拔下插头的瞬间用电器外壳首先与地线断开D．当插头插入插座的瞬间，用电器外壳先接地6．电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（）A．导线的绝缘皮隔热B．导线散热比电烙铁快C．通过导线的电流小于通过电烙铁的电流D．导线的电阻远小于电烙铁电热丝的电阻7．将规格都是“220V 180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，产生的热量最多的是（）A．电冰箱B．电风扇C．电热毯D．一样多8．如图所示为家用电饭锅，与它有关的下列数据最符合实际的是（）A．正常工作时的电流约是0.01 AB．正常工作时的电压为36VC．正常工作时的功率约为700 WD．正常工作1 小时消耗的电能约为360 J9．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）A．4：1 B．1：4 C．1：5 D．5：110．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将他们接入电路中，不考虑灯丝电阻的变化．下列关于两只灯泡的说法正确的是（）A．串联后接到12V电源的两端，两灯均能正常发光B．串联工作时，L2较亮，并联工作时，L1较亮C．串联工作时，L1和L2两端的电压之比为1：2；并联工作时，L1和L2中的电流之比为2：1D．串联工作时，L1和L2的功率之比为2：1；并联工作时，L1和L2的功率之比为1：2 12．如图所示是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况是（）A．通过显示器的电流减小 B．R0两端的电压增大C．传感器两端的电压增大 D．电路的总功率减小二、填空题（每空1分，共27分）13．太阳能热水器具有安全、节能、经济和环保等优点，当它吸收太阳能后，水的温度将会升高，这是通过方式改变了水的内能．某太阳能热水器盛有l00kg水，若水温由20℃升高到70℃，则水箱里的水吸收了J的热量，这些热量相当于完全燃烧kg煤放出的热量．【水的比热容c水=4.2×103J/（kg•℃）；q煤=3．×107J/kg】14．如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时．另一个仍能正常工作，这两个转向灯在电路中的连接方式为，转向杆相当干电路中的．15．人体的安全电压是；触电事故都是人体直接或间接接触线造成的；为防止因电路中电流过大引发的火灾，家庭电路中安装有．16．如图所示的使用测电笔的方法中，正确的是图，会发生触电事故的是图．17．小明4月底看到家中电能表如图（甲）所示，则他家同时工作的用电器总功率不能超过W；当他5月底再去观察时，发现电能表如图（乙）所示，则他家5月份消耗的电能为kW•h．18．仅让一只“220V 100W”的白炽灯泡连续工作15min，如图所示的电能表的转盘转过了60r，则灯泡消耗的电能为J，实际消耗的功率为W，两端的实际电压（选填“高于”、“等于”或“低于”）额定电压220V．19．如图是某智能手机的铭牌，给电池充电的过程将电能转化为能，该电池一次充满电后，最后储存的电能是J．20．将标有“12V 6W”字样的小灯泡，接到电压为16V的电源两端，要使之正常发光，则应串联一个阻值为Ω的电阻，通电2min电路消耗的电能为J．21．将标有“24V 12W”的小灯L1和“12V 12W”的小灯L2并联接入电路中，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是A，两灯消耗的实际总功率为W．（忽略灯丝电阻的变化）22．两定值电阻R A和R B中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为W，通电一段时间后，R A和R B产生的热量之比是．23．一只定值电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.25A，则该电阻的阻值为Ω，消耗的电功率增加了W．24．甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图象如图所示．则乙灯正常发光时的电阻是Ω；若将甲、乙两灯串联接入9V的电路中，通电1min，两灯消耗的总电能为J．三、解答题（共49分）25．在如图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．26．如图所示电路，只需改变一根导线的连接，就能使电流表同时测出通过两个灯泡的电流在要改接的那根导线上打个“×”，再画出改接的导线．27．某同学设计了一个电子身高测量仪（如图所示），R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移．为了能够实现身高越高，电压表示数越大，请你帮助他将电压表接入电路．28．某电热水壶及铭牌如图所示，装入1.5kg20℃的凉水，通电正常工作6分钟即被烧开至×103J/（kg∙℃），求：．（2）通电正常工作6分钟产生的热量．（3）电热水壶的效率．29．某型号的电饭锅有两档，其原理如图所示，电阻R1=44Ω，当开关S闭合时，电饭锅处于高温档，当开关S断开时，电饭锅处于焖饭、保温档，焖饭、保温时电饭锅的功率为高温档功率的0.02倍，求：（1）高温档的功率；（2）焖饭、保温时电路中的电流；（3）电阻R2的阻值．30．小芳在探究影响导体电阻大小的因素时，猜想导体的电阻可能与下列因素有关：A．导体的材料B．导体的长度C．导体的横截面积为验证上述猜想，小芳用图甲的器材进行实验，其中①、②、③是镍铬合金丝，④是锰铜丝（1）连接电路时，开关应处于状态，在M、N之间分别接上不同的导体，闭合开关后通过观察来比较导体电阻的大小．（2）为验证猜想B，应选用编号为两根金属丝分别接入电路进行实验（3）分别将①、③两金属丝接入图中M、N两点间，电流表的示数不同，由此得到的结论是：当材料和长度相同时，导体电阻跟有关（4）小芳同学想进一步测出②的电阻大小，把②接在M、N的同时并联上电压表测出其两端的电压为1V，电流表的示数如图乙所示，此读数为A，则②的电阻为Ω31．利用如图1所示的电路可以验证电功与电流的关系．（1）图中两只灯泡的连接方式是联，它们工作时的电阻要（选择“相同”或“不同”）．（2）小明正确操作，验证了实验的结论．支持该结论的实验现象是．（3）请你设计“探究电流做功多少与电压大小是否有关”的电路图（画在图2虚框内）．（4）对于“电流做功多少与通电时间的关系”，是否必需通过实验探究来发现？简要说明你的观点．32．小明利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．（1）实验中导体产生热量的多少是通过来反映的（选填“温度计示数变化”或“加热时间”）．（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，最合理的解释是．A．因为煤油有颜色便于观察B．因为煤油有比较大的热值C．因为煤油有比较小的密度D．因为煤油有比较小的比热容（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是．（4）该实验装置还可以研究通电时间一定时导体产生的热量与关系．33．敬明同学是班级的实验“小老师”，他和同学们利用额定电压为2.5V的小灯泡进行“测量小灯泡的电功率”的实验，已知电源电压为6V．（1）他在检查仪器时，发现电流表指针如图甲所示，他应将电流表的指针调到位置．（2）图乙是他画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将如图丙所示的实物电路连接完整．（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丁所示，则此时通过小灯泡的电流是A，灯泡两端的电压是V．记录好数据后，为了测量小灯泡的额定功率，应向（选填“C”或“D”）端移动滑动变阻器的滑片，此时眼睛要注意观察表，直至其示数为．（4）他完成实验后，在帮助其它实验小组的过程中，发现某实验小组在完成本实验中电路你认为该小组的数据处理过程是否正确？答：．理由是：．功率应为W，小组同学根据三次测量数据，经过计算发现小灯泡亮度不同时，不但电功率不同，而且电阻也不同，你认为造成电阻不同的原因是．（6）实验结束整理器材时他发现滑动变阻器的PA部分比PD部分热，原因是．2016-2017学年江苏省泰州市兴化市顾庄学区三校九年级（上）第二次月考物理试卷（12月份）参考答案与试题解析一、选择题（每小题只有一个正确答案，每小题2分，共24分）1．依据你所学的热学知识，下列说法正确的是（）A．炽热的铁水具有内能，冰冷的铁块不具有内能B．物体的温度升高，内能增大C．汽车发动机用水做冷却物质，是因为水的比热容比较小D．天然气燃烧越充分，其热值越大【考点】燃料的热值；内能的概念；水的比热容的特点及应用．【分析】（1）内能是指物体内部所有做无规则运动分子的动能和分子势能的总和，不同物体的内能大小和物体的温度、质量有关；一切物体都有内能；（2）内能的大小和温度、质量、状态等因素有关；（3）因为水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少，升高或降低相同的温度，水吸收或放出的热量多；（4）1kg某种燃料完全燃烧放出的热量叫做这种燃料的热值，热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度、放出热量的多少以及燃烧温度的高低等均无关．【解答】解：A．一切物体都有内能，炽热的铁水具有内能，冰冷的铁块也具有内能，故A错误；B．同一物体的质量和状态确定，温度越高，内能越大，所以物体的温度升高、内能增大，故B正确；C．因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环流动水进行冷却，故C错误；D．热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度、放出热量的多少以及燃烧温度的高低等均无关，故D错误．故选B．2．点火爆炸实验中，电子式火花发生器点燃盒中酒精蒸气，产生的燃气将塑料盒盖喷出很远．此过程的能量转化方式类似于汽油机的（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】物体内能的改变；内燃机的四个冲程．【分析】热机是燃料在气缸内燃烧，产生高温高压的燃气，燃气对活塞做功，内能转化为机械能．【解答】解：塑料盒相当于一个气缸，塑料盒的盖相当于活塞，酒精在塑料盒内燃烧，产生高温高压的燃气，推动塑料盒盖运动，把内能转化为机械能，这一过程与热机工作时的做功冲程类似．故选C．3．由欧姆定律公式可知（）A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示【考点】欧姆定律．【分析】①电阻一定时，通过导体的电流与电压成正比；电压一定时，通过导体的电流与电阻成反比；②电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关．其大小等于导体两端的电压与通过导体的电流之比．【解答】解：A、电压是形成的电流的原因，不会随电流的变化而变化．此选项错误；B、导体两端的电压为零时，电流为零，但导体电阻不为零．此选项错误；C、导体中的电流越大，说明两端电压越大，但电阻不变．此选项错误；D、在物理学中，导体的电阻等于两端的电压与通过的电流的比值．此选项正确．故选D．4．下列说法中，不符合安全用电要求的是（）A．三孔插座的中间插孔必须接地B．更换或维修用电器时应该切断电源C．家中尽量不同时使用多个大功率用电器D．为了方便，可以抓住导线拉出插座上的插头【考点】安全用电原则．【分析】三孔插座的中间插孔应接地；更换或维修电器时应切断电源；家庭电路用电器的总功率不能太大．【解答】解：为了安全用电，应注意：A、三孔插座的中间插孔必须接地，故A正确；B、更换或维修用电器时应该切断电源，故B正确；C、家中尽量不同时使用多个大功率用电器，避免电路电流过大而发生火灾，故C正确；D、拔插座时不能抓住导线而拔出插座上的插头，故D错误；本题选择错误的，故选：D．5．一般家用电器的三脚插头上都有标有一些符号和数字（标有“E”字的插脚比其它两插脚稍长一些），如图所示，从安全用电角度出发，下列有关解释中错误的是（）A．此插头能承受的最大电压是250VB．标有“E”字的插脚一定接地线C．当拔下插头的瞬间用电器外壳首先与地线断开D ．当插头插入插座的瞬间，用电器外壳先接地【考点】插座的构造与工作方式．【分析】插头上所标的电流值与电压值分别表示允许通过的最大安全电流和能够承受的最大安全电压．接地线插脚比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电．【解答】解：A 、三脚插头上标有数字是250V ，表示此插头能承受的最大电压是250V ；该项说法正确，不符合题意．B 、标有“E ”字的插脚是三脚插头的中上脚，根据三孔插座的接法，一定是接地线；该项说法正确，不符合题意．C 、拔插头时，火线和零线刚刚断开时，由于接地线插脚比其它两脚稍长一些，金属外壳仍未离开地线；则当拔下插头的瞬间用电器外壳首先与地线断开；说法错误，符合题意．D 、当插头插入插座的瞬间，由于接地线插脚比其它两脚稍长一些，使金属外壳先接触地线；该项说法正确，不符合题意．故选C ．6．电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（ ）A ．导线的绝缘皮隔热B ．导线散热比电烙铁快C ．通过导线的电流小于通过电烙铁的电流D ．导线的电阻远小于电烙铁电热丝的电阻【考点】焦耳定律；影响电阻大小的因素．【分析】电烙铁和铜导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I 2Rt 可知，电阻越大电流产生的热量越多，据此分析判断．【解答】解：电烙铁在使用时，电烙铁和铜导线串联，I 电烙铁=I 导线，通电时间t 相同， ∵Q=I 2Rt ，R 电烙铁＞R 导线，∴电流产生的热量：Q 电烙铁＞Q 导线，从而出现通电一段时间后电烙铁变得很烫、而连接电烙铁的铜导线却不怎么热的现象； 由以上分析可知，选项A 、B 、C 错，D 正确．故选D ．7．将规格都是“220V 180W ”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，产生的热量最多的是（ ）A ．电冰箱B ．电风扇C ．电热毯D ．一样多【考点】电热．【分析】由题意知，三种用电器的额定电压都是220V ，额定功率都是180W ；家庭电路电压是220V ，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据W=Pt 可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器．【解答】解：因为接在家庭电路中，U=220V ，所以三种用电器的实际功率：P 实=P 额=180W ；又因为W=Pt，用电器工作时间t相等，所以，三种用电器消耗的电能相同，因为电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，把电能全部转化为热量，所以产生热量最多的是电热毯．故选C．8．如图所示为家用电饭锅，与它有关的下列数据最符合实际的是（）A．正常工作时的电流约是0.01 AB．正常工作时的电压为36VC．正常工作时的功率约为700 WD．正常工作1 小时消耗的电能约为360 J【考点】电流的大小；电压；电功；电功率．【分析】①电饭锅正常工作的电流在3A左右；②我国家庭电路电压为220V；③电饭锅属于较大功率的用电器，额定功率在500W以上；④在得出电饭锅功率的前提下，利用W=Pt得到消耗的电能．【解答】解：C、电饭锅属于功率较大的用电器，额定功率在700W左右．选项C正确；A、电饭锅正常工作的电流在I==≈3.2A左右．选项A错误；B、在我国，家庭电路电压为220V，常见家用电器的额定电压与家庭电路电压应该一致，也是220V．选项B错误；D、电饭锅正常工作1h消耗的电能约W=Pt=700W×3600s=2520000J．选项D错误．故选C．9．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）A．4：1 B．1：4 C．1：5 D．5：1【考点】电功率的计算．【分析】从电路图中可以看出，两灯泡并联，电流表A1测量干路电流，电流表A2测量通过灯泡L2的电流，两电流表的指针偏转角度相同，根据两电流表示数的大小关系和电流表的读数，我们可知电流大小的比值，根据公式P=UI可求灯L1和L2的所消耗的电功率P1和P2的比值．实验室中电流表有两个量程，0～0.6A和0～3A，指针偏转角度相同，选用不同量程时读数有1：5的关系．【解答】解：由电路图可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量通过灯泡L2的电流；电流表A1的示数大于电流表A2的示数，通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，根据两电流表的指针偏转角度相同，我们可知=，又因为I=I1+I2，所以=，所消耗的电功率P1和P2的比值为===．故选A．10．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小【考点】探究串并联电路中的电流特点实验．【分析】（1）灯泡断路时，电路断路，两灯泡均不发光；（2）灯泡短路时，没有电流通过灯泡，不能发光；（3）两灯泡串联时通过它们的电流相等，根据灯泡的亮暗取决于实际功率的大小判断实际功率的大小，根据P=I2R比较两灯泡的电阻关系．【解答】解：（1）灯泡L2发生了断路时，电路中无电流，两灯泡均不发光，故A不正确；（2）灯泡L2发生短路时，没有电流通过L2，则不能发光，故B不正确；（3）因串联电路中各处的电流相等，所以图中通过两灯泡的电流相等；因为灯泡的亮暗取决于实际功率大小，且灯泡L1较亮，灯泡L2只能微弱发光，所以灯泡L1的实际功率功率大于L2的实际功率；由P=I2R可知，灯泡L1的电阻大于灯泡L2的，故D正确、C不正确．故选D．11．现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将他们接入电路中，不考虑灯丝电阻的变化．下列关于两只灯泡的说法正确的是（）A．串联后接到12V电源的两端，两灯均能正常发光B．串联工作时，L2较亮，并联工作时，L1较亮C．串联工作时，L1和L2两端的电压之比为1：2；并联工作时，L1和L2中的电流之比为2：1D．串联工作时，L1和L2的功率之比为2：1；并联工作时，L1和L2的功率之比为1：2 【考点】欧姆定律的应用；电功率的计算．【分析】（1）当灯泡两端实际电压和额定电压相等时，灯泡正常发光，根据灯泡铭牌算出每个灯泡的电阻，再利用I=计算电路电流，结合U=IR计算每只灯泡两端的实际电压并与灯泡的额定电压比较，从而判断两灯泡串联时是否可以同时正常发光，（2）灯泡的明暗要比较灯泡的实际功率，实际功率越大，灯泡越亮，串联电路中电流处处相等，根据P=I2R比较它们的实际功率大小进行判断；（3）串联电路中电流处处相等，利用=进行计算；并联电路两灯两端电压相等，利用I1R1=I2R2进行计算；（4）串联电路中电流处处相等，利用=进行计算；并联电路两灯两端电压相等，利用=进行计算．【解答】解：A、由题可知，L1与L2串联，L1电阻R1===12Ω；L2电阻R2===6Ω；电路电流I=== AL1两端电压U1=IR1=A×12Ω=8V≠6VL2两端电压U2=U﹣U1=12V﹣8V=4V≠6V因此L1L2均不能正常发光，故A不正确；B、两灯串联，则通过它们的电流相等，根据P=I2R，R1＞R2，可得L1的实际功率较大，因此较亮；两灯并联，则它们两端的电压相等，根据P=，R1＞R2，可得L2的实际功率较大，因此较亮；故B不正确；C、两灯串联时：===；两灯并联时：===；故C不正确；D 、串联工作时： ====；并联工作时： ====；故D 正确；故选D ．12．如图所示是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况是（ ）A ．通过显示器的电流减小B ．R 0两端的电压增大C ．传感器两端的电压增大D ．电路的总功率减小【考点】电路的动态分析．【分析】在潜水器下潜过程中，压力传感器受到的压力变大，其电阻变小，根据欧姆定律可知电路中电流的变化和R 0两端电压的变化，利用串联电路的电压特点可知传感器两端的电压变化，利用P=UI 可知电路总功率的变化．【解答】解：由电路图可知，两电阻串联，电流表显示器串联在电路中；由p=ρgh 可知，在潜水器下潜过程中，压力传感器受到的压力增大、其电阻减小，电路中的总电阻减小；由I=可知，电路中的电流增大，即通过显示器的电流增大，故A 不正确；由U=IR 可知，R 0两端的电压增大，故B 正确；因为串联电路中总电压等于各分电压之和，所以传感器两端的电压减小，故C 不正确， 因为电源电压不变，由P=UI 可知，电路总功率增大，故D 不正确．故选B ．二、填空题（每空1分，共27分）13．太阳能热水器具有安全、节能、经济和环保等优点，当它吸收太阳能后，水的温度将会升高，这是通过 热传递 方式改变了水的内能．某太阳能热水器盛有l00kg 水，若水温由20℃升高到70℃，则水箱里的水吸收了 2.1×107 J 的热量，这些热量相当于完全燃烧 0.7 kg 煤放出的热量．【水的比热容c 水=4.2×103J/（kg •℃）；q 煤=3．×107J/kg 】【考点】太阳能热水器中的热量计算．【分析】改变内能的方法：一是做功、二是热传递，水吸收热量，内能增加、温度升高； 知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q 吸=cm （t ﹣t 0）求水吸收的热量；煤完全燃烧放出的热量和水吸收的热量相等时，根据Q=mq 求出煤的质量．【解答】解：。
2019学年新人教版九年级上第二次月考物理试卷【含答案及解析】
2019 学年新人教版九年级上第二次月考物理试卷【含答案及解析】姓名__________ 班级____________ 分数_________、选择题1. 下列家用电器中，正常工作一小时耗电接近 1.2kW?h 的是（）A. 空调B. 电冰箱C. 电视机D. 台灯2. 电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，其原因是（）A．导线的绝缘皮隔热B．导线散热比电熨斗快C．通过导线的电流小于通过电熨斗的电流D．导线的电阻远小于电熨斗电热丝的电阻3. 某同学家住高层住宅，当他乘坐电梯从一层匀速上升至十五层的过程中，他的（）A．动能不变，重力势能增大 B ．动能和重力势能都增大C．动能减小，重力势能增大 D ．动能和重力势能都减小4. 四冲程内燃机工作过程中，机械能转化为内能的是（）A．压缩冲程 B ．做功冲程C．吸气冲程 D ．排气冲程5. 关于温度、热量、和内能，下列说法正确的是（）A．物体的内能与温度有关，只要温度不变，物体的内能就一定不变B．内能少的物体也可能将能量传给内能多的物体C．温度高的物体内能一定大D．物体的温度越高，所含的热量越多6. 小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（）B. 天然气浓度减小，电流表示数变大C. 天然气浓度增大，电路消耗的总功率变小D. 天然气浓度减小，电压表与电流表示数的比值不变7. 如图是某家用电热器内部电路结构图，其中R1、R2 为加热电阻丝（R1>R2）．下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（）A. 甲的连接方式发热功率最小B. 乙的连接方式发热功率最小C. 丙的连接方式发热功率最大D. 丁的连接方式发热功率最大8. 小华用如图所示的电路测小灯泡功率．电路中电源电压恒为 4.5V ，电压表的量程为0～3V，电流表的量程为0～0.6A ，滑动变阻器的规格为“ 20Ω 1A”，灯泡标有“ 2.5V 1.25W” 字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A. 电流表示数的变化范围是0.15 ～0.5AB. 电压表示数的变化范围是0.9 ～4.5VC. 滑动变阻器的电阻允许调节的范围是4～20ΩD. 该电路的最大功率是 2.7W二、填空题9. 如图是皮球落地后弹起过程中每隔相等时间曝光一次所拍摄的照片．由图可知，下落过程中，皮球的速度，离开地面上升的过程中，皮球的重力势能，动能．皮球运动过程中的机械能．（均选填“增大”、“减小”或“不变”）10. 城市中到处可见的违章“小广告”，严重影响着城市市容市貌，被称为“城市牛皮癣”，已成为城市管理中的一大“顽症”．在创建“宜居港城”活动中，小敏和同学们一 起到街头巷尾用砂纸清除哪些违章“小广告”；砂纸表面很粗糙，是为了 摩擦力 （填“增大”或“减小”），过了一会儿，小敏感觉砂纸发热，是因为机械能转化为 能，这是通过 方式改变的．11. 汽油的热值为 4.6 × 107J/kg ，现有汽油2kg ，选其中一半完全燃烧，放出的热量是 J ，剩余汽油的热值是 J/kg ．12. 一台单缸四冲程柴油机的飞轮转速是 1800r/min ，此柴油机每秒钟内完成 程，对外做功 次．13. 海边的昼夜温差比沙漠地带要小得多，这主要是因为水的 比较大的缘故，相同 质量的海水和砂石，吸收相同的热量后， 的温度升高得少．在一个标准大气压下有 5Kg 初温为20℃的水，吸收了 4.2 ×106J 的热量，则水的末温为 ． 14. 小鹏同学家的电能表如图所示，则小鹏家已消耗的电能为kW?h ，转盘已转过转；他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘 3 分钟转 过 100 转，电水壶工作时的实际电功率为 W ．15. 有一种亮度可以调节的小台灯，其电路如图甲．电源电压为 24V ，灯泡 L 的额定电压为 24V ，通过灯泡 L 的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻 为Ω ．调节滑动变阻器 R ，使灯泡的实际功率为 3.6W 时，灯泡两端的电压是 V滑动变阻器 R 连入电路的阻值是个冲Ω．16. 某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示，当开关S 置于“1”档时，电饭锅处于（选填“加热”或“保温”）状态；若电饭锅保温相加热时总功率之比为1：50，则电阻R0和R1的比值为三、作图题17. 火车进站时仍具有较大的动能，要使火车停下来需要刹车，造成能量的损失．小红想：怎么样才能让火车到车站时把动量转化为其它形式的能量先储存起来，这样火车就可以不刹车而停下来；当火车开动时，再将这些能量转化加以利用，从而避免能量的浪费．请你根据小红的思路，在上面的框中简单画出你设计的火车站台（用于停靠火车的平台）四、简答题18. 据报道，我国长征二号 F 运载火箭将于 6 月中旬把神舟十号飞船送人太空．火箭在上升过程中，其头部表面温度将会急剧升高，请你用所学物理知识解释这是为什么？五、综合题19. 小明和姐姐一起去买电水壶，当他们选择某一品牌的电水壶时，发现有800W和1200W 两种功率可选，如图是他们对买哪一款更省电的问题出现的不同意见．请你在相同质量的水升高相同的温度的前提下，帮他们分析：（1）不考虑热散失， （选填“ 800W ”、“ 1200W ”、“一样”）省电．理由是 （2）考虑热散失，（选填“ 800W ”、“ 1200W ”、“一样”）省电．理由是六、实验题对木块的推力 越多，小车撞击木块时的动能 ．（2）小明想用 B 方案探究动能大小与质量的关系．该方案是否合理？ ．理由是．21. 为了比较水和煤油的吸热能力，小明设计了如下实验步骤： A ．在两个同样的烧杯中，分别装入等体积的水和煤油； B ．用两支温度计分别测出水和煤油的初温； C ．在烧杯中，分别放人功率相同的电热器，加热时间相同； D ．用温度计分别测出水和煤油的末温． 小聪认为：（1）步骤 A 存在的错误是：，应改为 ；（2）步骤 C ，加热时间相同是为了使水和煤油 ． （3）步骤 B 和 D 是为了得出水和煤油的．20. 让不同质量的小车分别从同一斜面的不同高度由静止开始下滑，与放在水平面上的木块相碰．比较木块在水平面上移动的距离（如图乙所示）．上述两种实验方案中：22. 用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”（1）实验中通过观察 来比较电流产生的热量的多少．（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入 的煤油．两瓶中装入的是煤油而不是水的原因是 ． （3）为达到实验目的，选用的两电阻丝的阻值不能 ．（ 4）实验结论是．（5）该实验装置还可以研究通电时间一定时导体产生的热量与的关系．2）请你在图乙中帮助小熊完成实验电路的连接．3）连接完实验电路后，小熊闭合开关，发现：灯泡不亮，电流表无示数，电压表有示数且接近于电源电压．请你帮助小熊分析电路出现故障的原因： （4）排除故障后，小熊调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所 示，读数为 A ，则小灯泡的额定功率为 W ． （5）假若电压表 15V 量程损坏， 3V 量程能正常使用，电源电压为 6V 且稳定不变，仍利用 现有的器材完成实验，你认为正确的操作方法是： ．七、计算题24. 用锅炉将 200kg 水从 20℃加热到 100 ℃，消耗了 6kg 无烟煤．已知水的比热容是 4.2×103J/（kg?℃），无烟煤的热值是 3.4 ×107J/kg ．求： （1）锅炉内的水吸收的热量． （2）无烟煤完全燃烧放出的热量． （3）锅炉烧水时的热效率为多少．3.8V ”字样．小熊设计的选填“最左”或23. 在用电流表、电压表测小灯泡功率的实验时，灯泡上标有“ 实验电路图如图甲所示，并连接了部分实验电路，如图乙所示．1）在连接电路时开关应 ，滑动变阻器的滑片应放在最右”）端；八、综合题25. 小张家新安装了一台如图所示的太阳能、电能两用热水器．平常使用太阳能，在阳光不足时，用电热丝辅助加热．热水器名牌如下．26. ××牌热水器型号HM﹣20 集热管数28支额定频率50Hz 水箱容积200L 集热管管长180cm 额定电压220V 防水等级 A 系统承压 3.0MPa 额定功率4400W <td><td><td>td参考答案及解析第 1 题【答案】第 2 题【答案】第3 题【答案】第4 题【答案】第5 题【答案】第6 题【答案】第7 题【答案】第8 题【答案】第9 题【答案】第10 题【答案】第11 题【答案】第 12 题【答案】第 13题【答案】第14 题【答案】第15 题【答案】第16 题【答案】第17 题【答案】第18 题【答案】第19 题【答案】第20 题【答案】第 21 题【答案】第 22题【答案】第23 题【答案】最右,（2）如團所示,（3）灯泡断路§ （4）0.5； 1.9； （5）将电压表改测涓动变阻器【解析】试题分析；（1）为了保护电路'在接线过程中，开关应断开，以避免因接线错误造成短路将电源烧坏 为了善显蛊路中电阻过小而烧坏电'源或电表，在闭合幵关前，滑动变阻器的渭片P 应移到阻值最大处,电浣表无示数'应该是灯丝断了、灯泡接触不良，电压表串联在电路中，电压表测量 （4）电流表使用的gO.6A 量程，分度值为0.02A,所以串联电路的电流为0・5町灯泡的额定功⅛⅛P=UI=3.8V×0. 5A=1.9W -瀧富⅛轍最右；⑵如酥示；⑶灯瀰路；⑷⑸将电压表改测且与灯泡并联'电流从正接线柱流入员接 0光时⅛S⅛A ^V r -3.8V=2.2V ,灯泡正常发光•呈O 〜15∖,但⅛0^>15V>g ⅞⅛I⅛?<2):表冼0〜15V 的 E第24 题【答案】第25 题【答案】（1）电熱水器正常工作时，电热丝的电阻和电流各是HQ 2g（2）太阳能熱水器贮満水，水温从20□加热到50（时吸收了2.52×107J;（3）现要通过电热丝将水加热到50®使用，需电加热器正常工作泗喲的8扌间【解析】试题分折: <1）由于电热水器正當T作.・则Il=U^=220P=PiX=4400Wj由P=W可得；电热球器正常工作时的电浇：T =20A;热水器电热丝的电阻:R=7=¾,=HΩ5<2）由PW得水的质量;m=ρ*,V=lQOOkg∕m'χ2OOχl1O j rn'=2OOkgj吸妝太阳的热量：QS=Cm （tOto） =4.2xlO i J/ （kg*tΞl） x20IDkgX （5O e c02O=c） =2.52×1O7J; 〈3）水从3O⅛热到500吸收的热量：Q¾,=cm Ct0tb> =4.2）CIO a J/ （kg∙□）×20D⅛x （5O e CS3O e c） =1.68XIOS由题知，W<=QS½则电加热器正常工作时间：t=β^ =舞4 ^3818s.答：（I）电热水器正常工作时，电热丝的电阳和电渍各是110、20A;（2）衣阳能热水器贮满水‘水温从20□⅛α>到500«寸吸收了2.52κlO7J^（3）现要通过电热丝将水加热到500使用，需电加热器正常工作3818SmfB].。
2019-2020学年九年级物理上学期第二次月考试题(含解析) 新人教版(III)
2019-2020学年九年级物理上学期第二次月考试题（含解析) 新人教版(III)一、单项选择题．（每小题3分，共45分）1．关于电路的说法错误的是( )A．电源是提供电能的装置B．电路中必须有电源并且是通路时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动D．用电器是将其他形式的能转化为电能的装置2．在图甲所示的电路中A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是( )A．通过L1的电流为0.7A B．通过L1的电流为1.2AC．通过L2的电流为1.2A D．通过L2的电流为2.5A3．A，B，C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则( ) A．B一定带正电，C带负电B．B可能不带电，C带负电C．B可能带正电，C带正电D．B一定不带电，C带正电4．张明在物理实践活动中，设计了如图所示的四种用电流表或电压表示数反映弹簧所爱压力大小的电路．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是( )A．B．C．D．5．如图所示的电路、闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是( )A．灯泡短路 B．灯泡断路C．滑动变阻器短路D．滑动变阻器断路6．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是( )A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变7．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B 两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A．保持变阻器滑片不动B．将变阻器滑片适当向右移动C．将变阻器滑片适当向左移动 D．适当增加电池的节数8．有一段粗细均匀的电阻丝将它接在6V的电源上时，通过它的电流是0.5A，如果把它们对折起来并拧成一股再接在这个电源上，那么通过它的电流将是( )A．2A B．1A C．0.5A D．0.25A9．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为( )A．1.8V 7.2V B．7.2V 1.8V C．1.8V 9V D．9V 1.8V10．如图所示为电流与电压的关系图象由此可以判断( )A．R甲=R乙B．R甲＜R乙C．R甲＞R乙D．无法比较11．下列四组电阻中哪一对并联后总电阻最小( )A．20kΩ和1ΩB．2Ω和3ΩC．10Ω和100Ω D．10kΩ和20kΩ12．如图所示的电路中，小灯泡L1和L2都标有“3V 0.25A“字样，电源由2节1.5V的干电池组成．则下列说法中错误的是( )A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到A上，则两灯都能正常发光13．一只电阻两端的电压从2V增加到8V，通过该电阻的电流增加了0.2A，该电阻的阻值是( )A．16Ω B．30Ω C．20Ω D．6Ω14．教室里有多盏电灯亮着，每关闭一盏电灯，教室中工作着的电路( )A．总电流减小，总电阻增大B．总电流增大，总电阻增大C．总电流增大，总电阻减小D．总电流减小，总电阻减小15．如图所示，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大．下列故障判断可能的是( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路二、填空题（每空1分，共15分）16．电阻R1、R2串联在电路中已知R1：R2=3：2，则通过的电流之比I1：I2=__________，电阻两端的电压之比U1：U2=__________．17．我国家庭电路的电压都是__________V，对人体安全的电压是__________．18．现有一些阻值为1.5Ω，正常发光时电流为0.3A的小彩灯，为了增加节日的欢乐气氛，应该把__________个小彩灯__________联在220V的照明电路中使用．19．导体A、B材料相同、长度相等，A比B的横截面积大，则A的电阻比B的电阻__________；若将它们串联在电路中，则通过A的电流__________通过B的电流，A两端电压__________B 两端电压．（选填“大于”或“小于”或“等于”）20．如下图所示电路中电源电压不变，当变阻器的滑片向左移动时图中各表的示数变化情况：A__________，V1 __________，V2__________（以上选填“变大变小不变”）21．两只定值电阻R1标有“10Ω、1A”R2标有“15Ω、0.6A”把它们串联起来使用两端允许的最高电压是__________V，把它们并联起来使用干路中允许通过的最大电流是__________A．22．有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V．要把电灯接在36V的电路上，需要给它__________联一个__________Ω的电阻．三、实验与探究题（每空1分，共16分）23．蓝兰在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6V；开关一个；小灯泡L1、L2，分别标有“2.5V 0.5A”和“3.8V0.5A“；电压表一个；导线若干．（1）蓝兰按图1连好电路，闭合开关S，电压表的示数如图2所示，则此时L1两端的电压是__________V．（2）蓝兰测量L2两端的电压时，只把电压表与A点连接的接线柱改接到C点．这样做__________（选填“能”或“不能”）测量L2两端的电压，原因是__________．（3）测量AC间的电压U AC时，电压表量程应选用__________．（4）为了方便进行多次实验，还必须添加的一种器材是__________，其作用是__________24．如图12所示，在测量“小灯泡的电阻”实验中，已知小灯泡的额定电压为2.5V，电源电压为4.5V．（1）请根据图甲的实物图将图乙的电路图补充完整．（2）连接电路时开关应该__________．接好电路后闭合开关，发现电压表指针反向偏转，原因是电流从电压表的__________（选填“+”或“﹣”）接线柱流入．（3）排除故障后，闭合开关，滑动滑动变阻器的滑片，若电压表的示数如图丙所示，其读数为__________V．（4）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示．由测得数据可知，小灯泡正常发光时的电流为__________A，其电阻为__________Ω．（结果保留两位0.为2V时，小灯泡此时的电阻约为__________Ω．（结果保留二位小数）（6）分析表中的数据发现灯丝的电阻是变化的，小灯泡灯丝电阻随小灯泡亮度增强而__________（选填“增大”、“减小”或“不变”）．这种现象在生活中也有体现，；例如家里的白炽灯在刚开灯的瞬间，灯丝__________烧断（选填“容易”或“不容易”）四、计算题.（25题6分，26题9分，27题9分，共24分）25．如图，电源电压6V不变，滑动变阻器R1的最大阻值是20Ω，当S断开，把滑片p滑至b端时，电流表读数是0.2A；当S闭合，把滑片P滑至a端时，灯L恰能正常发光，电流表读数是1A，求R2和灯泡L的阻值．26．如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω．当断开开关S1和S2，闭合S3时，电流表的示数为0.45A；当断开开关S2，闭合S1、S3时，电流表的示数为0.75A．求：（1）电源电压为多少？（2）电阻R2的阻值（3）断开开关S1和S3，闭合S2时，加在电阻R1两端的电压．27．如图所示，L1标有“12V 6W”字样，L2的电阻为9Ω，当开关S接1时，电流表的示数为0.5A；当S接2时，电流表的示数为0.8A，电路中的电源电压不变．求：（1）L1的电阻值；（2）R3的电阻值；（3）电源的电压．2015-2016学年广西玉林市陆川县清湖中学九年级（上）第二次月考物理试卷一、单项选择题．（每小题3分，共45分）1．关于电路的说法错误的是( )A．电源是提供电能的装置B．电路中必须有电源并且是通路时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动D．用电器是将其他形式的能转化为电能的装置【考点】电路的组成；电流的形成；电流的方向．【专题】定性思想．【分析】解答本题需要知道电源和用电器的能量转化情况，电路中有持续电流的条件，电流的方向．【解答】解：A、电源是将其它形式的能转化为电能，它在电路中是提供电能的，故A正确；B、电路中产生电流的条件有两个：一是要有电源，二是电路是通路，故B正确；C、物理中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器→负极”的方向流动，故C正确；D、用电器是消耗电能的装置，它将电能转化为其它形式的能，故D错误．故选 D．【点评】本题综合考查了电源、用电器的能量转化，电流方向的规定，电流产生的条件，属于基础题，要牢记基础知识．2．在图甲所示的电路中A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是( )A．通过L1的电流为0.7A B．通过L1的电流为1.2AC．通过L2的电流为1.2A D．通过L2的电流为2.5A【考点】电流表的读数方法；并联电路的电流规律；串联电路和并联电路的辨别．【专题】实验题；压轴题．【分析】电流表的内阻很小，电流表在电路中可以看成导线，首先判断两个灯泡是串联还是并联．然后判断两个电流表各测谁的电流，再根据A1的示数，判断A2的量程和示数．最后得出正确结论．【解答】解：把两个电流表看成导线，得出两个灯泡是并联的．A1串联在干路中，A1测干路电流，A1的示数为1.2A．A2和L2串联，测L2的电流，A2如果使用0～3A，示数是2.5A，大于干路电流，所以A2使用0～0.6A，示数是0.5A．根据串联电路干路电流等于各支路电流之和．所以L1的电流为：1.2A﹣0.5A=0.7A．【点评】根据串联电路干路电流等于各支路电流之和，判断A2的量程是解决本题的关键．3．A，B，C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则( ) A．B一定带正电，C带负电B．B可能不带电，C带负电C．B可能带正电，C带正电D．B一定不带电，C带正电【考点】物体带电情况的判断．【专题】电流和电路．【分析】①电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；②带电体可以吸引轻小物体．【解答】解：已知A带负电，C和A互相排斥，根据同种电荷互相排斥，所以C带负电；又因为A和B互相吸引，根据异种电荷相互吸引，所以B可能带正电；根据带电体吸引轻小物体的性质，B也可能不带电．所以B可能不带电，C带负电．故选B．【点评】异种电荷相互吸引和带电体吸引轻小的物体这两个知识点要考虑周全，考虑不全是此题选错答案的原因．4．张明在物理实践活动中，设计了如图所示的四种用电流表或电压表示数反映弹簧所爱压力大小的电路．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是( )A．B．C．D．【考点】欧姆定律的应用．【专题】欧姆定律．【分析】先识别电路，然后根据压力的改变，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表和电流表示数的变化．【解答】解：A．定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，压力增大时，滑片下移，接入电路中的电阻增大，电路中的总电阻增大，由I=可知，电路中的电流增大，由U=IR可知，定值电阻两端的电压增大，即电压表的示数增大，故A符合题意；B．由电路图可知，定值电阻与滑动变阻器并联，电流表测干路电流，当压力增大时，变阻器接入电路中的电阻增大，根据I=可知，通过滑动变阻器的电流减小，由并联电路中各支路独立工作、互不影响可知通过定值电阻的电流不变，根据并联电路中干路电流等于各支路电流之和可知，干路电流减小，即电流表的示数减小，故B不符合题意；C．定值电阻与滑动变阻器串联，电压表测电源的电压，压力增大时，电源的电压不变，电压表的示数不变，故C不符合题意；D．定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，压力增大时，滑片下移，接入电路中的电阻增大，电路中的总电阻增大，由I=可知，电路中的电流增大，由U=IR可知，定值电阻两端的电压增大，由串联电路中总电压等于各分电压之和可知，变阻器两端的电压减小，即电压表的示数减小，故D不符合题意．【点评】明确电表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路中电流、电压的变化是解题的关键．5．如图所示的电路、闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是( )A．灯泡短路 B．灯泡断路C．滑动变阻器短路D．滑动变阻器断路【考点】电流表、电压表在判断电路故障中的应用．【专题】欧姆定律．【分析】电流表有示数，说明整个电路是通路，电压表无示数，说明电压表并联部分发生了短路．【解答】解：根据电路图可知，灯泡和滑动变阻器串联，电压表测量灯泡两端电压，电流表测量电路电流．A、如果小灯泡发生短路，电流表有示数且较大，电压表示数为零，符合题意；B、如果小灯泡发生了断路，则电路为断路，电流表示数为零，电压表测量电源电压，不符合题意；C、如果滑动变阻器短路，电路中电流将会很大，电流表、电压表都有示数，不符合题意；D、如果滑动变阻器断路，电流表、电压表都无示数，不符合题意．故选A．【点评】本题考查了电路故障的判断，这是我们常考的内容，也是中考重点考查的内容；平时学习时要注意多总结，多积累．6．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是( )A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变【考点】电功率的计算；串联电路的电压规律；并联电路的电压规律；滑动变阻器的使用；实际功率．【专题】压轴题．【分析】在第一个图中，灯泡和滑动变阻器串联，滑片向右移动，滑动变阻器接入电路电阻变大，电路电流减小，灯泡两端电压减小，根据公式P=可求灯泡的功率的变化．在第二个图中，灯泡和滑动变阻器并联，不管滑片怎样移动，灯泡上的电压始终等于电源电压，根据公式P=可求灯泡的功率的变化．【解答】解：在第一个图中，滑片向右移动，灯泡两端电压减小，根据公式P=可知，灯泡消耗的电功率减小，亮度变暗，在第二个图中，只要不短路，不管滑片怎样移动，灯泡上的电压始终等于电源电压，根据公式P=可知，灯泡消耗的电功率不变，所以灯泡亮度不变．故选D．【点评】本题考查串、并联电路中电压的规律和电功率公式的应用，关键知道影响灯泡亮度的依据是灯泡的实际功率．7．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B 两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A．保持变阻器滑片不动B．将变阻器滑片适当向右移动C．将变阻器滑片适当向左移动 D．适当增加电池的节数【考点】欧姆定律的应用．【专题】欧姆定律．【分析】研究电路电流与电阻的关系，由控制变量法的思路可知，需要保证导体两端电压不变，当电路中的电阻由5Ω换成10Ω时，分析定值电阻两点之间的电压怎样变化是此题的解题思路．【解答】解：在滑动变阻器的电阻值Rp不变的情况下，电路中由于将5Ω的定值电阻换成10Ω的定值电阻，使整个电路的总电阻增大．利用公式I=可知，电路中的总电流减小．根据U=IR可知，此时滑动变阻器两端的电压的减小，根据串联电路的总电压等于各分电压之和可知，定值电阻两端的电压变大；要使电压表的示数不变，只能减小电路中的电流，所以要使电路中的电阻增大，即滑片P向右端移动增大电阻．故选B．【点评】研究导体中的电流与电阻的关系，需要保证导体两端的电压不变是此题的突破点．8．有一段粗细均匀的电阻丝将它接在6V的电源上时，通过它的电流是0.5A，如果把它们对折起来并拧成一股再接在这个电源上，那么通过它的电流将是( )A．2A B．1A C．0.5A D．0.25A【考点】欧姆定律的应用；电阻．【专题】应用题；欧姆定律．【分析】（1）知道电阻丝两端的电压和通过的电流，根据欧姆定律表示出电阻丝的阻值；（2）导体的电阻决定于导体的长度、横截面积和材料；同种材料长度越长、横截面积越小，电阻越大；长度越小、横截面积越大，电阻越小，据此得出对折起来并拧成一股后电阻大小，再利用欧姆定律求此时通过的电流．【解答】解：由I=可得，导体的电阻：R===12Ω，将电阻丝对折后，导体的材料和温度都没有变化，但导体的长度减半，在长度减半的同时，横截面积变为原来的二倍，根据导体电阻与长度、横截面积的关系可知，电阻丝的电阻减小为原来的，对折后的电阻：R′=R=×12Ω=3Ω，再接在这个电源上时，通过的电流：I′===2A．故选A．【点评】理解导体对折后，导体的长度和横截面积都发生变化是解本题的关键．9．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为( )A．1.8V 7.2V B．7.2V 1.8V C．1.8V 9V D．9V 1.8V【考点】电压表的读数方法；串联电路的电压规律．【专题】应用题．【分析】首先根据串联电路的电压特点（U=U1+U2）确定电压表表V1、V2示数的大小，然后根据电压表的读数方法读出示数．【解答】解：（1）因为电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数比电压表V2的示数大；（2）故电压表V1选的是0﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为9V；电压表V2选的是0﹣3V的量程，分度值为0.1V，根据指针位置，电压表读数即电阻R2两端的电压为1.8V；（3）根据串联电路的电压关系，电阻R1两端的电压U1=U﹣U2=9V﹣1.8V=7.2V．故选B．【点评】本题重点考查了电压表的读数方法，以及串联电路的电压关系．10．如图所示为电流与电压的关系图象由此可以判断( )A．R甲=R乙B．R甲＜R乙C．R甲＞R乙D．无法比较【考点】探究电流与电压、电阻的关系实验．【专题】顺推法．【分析】图象呈现的是不同导体两端电压与通过的电流的关系．由图线知，甲乙两导体两端电压与通过的电流成正比，两段导体的电阻大小用R=分析．【解答】解：由图象知，在电压一定时，通过乙导体的电流大于甲导体．由R=知，乙的电阻较小．即R甲＞R乙．故选C．【点评】此题还可以从电流一定时，电压的大小判断电阻的大小．11．下列四组电阻中哪一对并联后总电阻最小( )A．20kΩ和1ΩB．2Ω和3ΩC．10Ω和100Ω D．10kΩ和20kΩ【考点】电阻的并联．【专题】计算题．【分析】四个选项中的电阻值都知道，根据并联电路的总电阻：R=分别求出总电阻进行比较即可．【解答】解：A、并联电路的总电阻小于任何一个支路的电阻，所以20kΩ和1Ω并联的总电阻小于1Ω；B、2Ω和3Ω并联的总电阻：R B==1.2Ω．C、10Ω和100Ω并联的总电阻：R C=≈9Ω，D、10kΩ和20kΩ并联的总电阻：R D==．故选A．【点评】解决此题要知道并联电路电阻规律，即并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路的总电阻比任何一个支路的电阻都小．12．如图所示的电路中，小灯泡L1和L2都标有“3V 0.25A“字样，电源由2节1.5V的干电池组成．则下列说法中错误的是( )A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到A上，则两灯都能正常发光【考点】串联电路和并联电路的辨别．【专题】压轴题．【分析】让小灯泡发光的基本连接形式有两种：一种是串联，在串联电路中电流只与一条路径；另一种是并联，在并联电路中电流有多条流通路径．在实际电路中，如果用导线将用电器的两端直接连接，则会造成短路．【解答】解：A、如图所示，开关S闭合后，电流将从电源正极经过导线DbM和开关回到电源负极，构成电源短路，所以选项A符合题意．B、S闭合后，电流将从电源正极经过导线DbM和开关回到电源负极，电路将发生短路，所以选项B不符合题意．C、如图所示，去掉导线b，电路中各个元件首尾相连，灯泡L1、L2串联，所以选项C不符合题意．D、如图所示，若将导线M从接线柱B改接到A上，则两灯属于并联电路，且都能正常发光，所以选项D不符合题意．故选A．【点评】本题考查了串联和并联电路的特点．13．一只电阻两端的电压从2V增加到8V，通过该电阻的电流增加了0.2A，该电阻的阻值是( )A．16Ω B．30Ω C．20Ω D．6Ω【考点】欧姆定律的应用．【专题】欧姆定律．【分析】电阻是导体本身的一种性质，与两端的电压和通过的电流无关，根据欧姆定律分别表示出两端的电压为2V和8V时通过的电流，根据通过电阻电流的变化得出等式即可求出电阻的阻值．【解答】解：因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2V增加到8V时，通过该电阻的电流增加了0.2A，所以，由I=可得：I2﹣I1=﹣=﹣==0.2A，解得：R=30Ω．故选B．【点评】本题考查了欧姆定律的简单应用，关键是知道电阻与两端的电压和通过的电流无关，是一道基础题目．14．教室里有多盏电灯亮着，每关闭一盏电灯，教室中工作着的电路( )A．总电流减小，总电阻增大B．总电流增大，总电阻增大C．总电流增大，总电阻减小D．总电流减小，总电阻减小【考点】欧姆定律的应用．【专题】应用题．【分析】教室；里的电灯是并联关系，由并联电路特点知：并联电路中，支路越少，总电流越小，总电阻会越大，并联电路两端的电压不变．【解答】解：教室里的电灯是并联的，每关闭一盏电灯，教室里的工作电路减少，并联支路越少，总电流会越小，总电阻会越大，电路两端的电压不变；故A．【点评】本题考查了并联电路的特点，与现实生活密切联系，理论联系实际，学以致用，可以激发学生学习物理的积极性．15．如图所示，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大．下列故障判断可能的是( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【考点】电流表、电压表在判断电路故障中的应用．【专题】应用题；欧姆定律．【分析】电路故障分为短路和断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；先根据电流表示数的变化确定电路的故障，然后再根据电压表、电流表示数示数的变化确定故障的具体位置．【解答】解：当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变大，由电压表示数突然变大说明电压表测量电源电压，因此电路故障可能为L1短路或L2断路；由于电流表示数突然变大，则说明不可能是L2断路．故可能的是电灯L1短路．故选C．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．二、填空题（每空1分，共15分）16．电阻R1、R2串联在电路中已知R1：R2=3：2，则通过的电流之比I1：I2=1：1，电阻两端的电压之比U1：U2=3：2．【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律．【专题】应用题．【分析】（1）流过串联电路各电路元件的电流相等，据此求出电流之比；（2）根据U=IR及两电阻阻值关系，可求出导体两端的电压之比．【解答】解：（1）电阻R1、R2串联在电路中，则通过的电流之比I1：I2=1：1；（2）电阻两端的电压之比===．故答案为：1：1；3：2．【点评】本题考查了串联电路的特点、欧姆定律的应用，是一道基础题；应用串联电路特点、欧姆定律直接解题即可．17．我国家庭电路的电压都是220V，对人体安全的电压是不高于36V．【考点】家庭电路工作电压、零线火线的辨别方法；电压．【专题】定性思想．【分析】记住家庭电路电压、人体安全电压、一节干电池的电压能顺利解题．【解答】解：家庭电路的电压为220V，对人体的安全电压是不高于36V．故答案为：220；不高于36V．【点评】家庭电路的电压和一节干电池的电压不直接出现，而是隐含在题目中，注意挖掘．18．现有一些阻值为1.5Ω，正常发光时电流为0.3A的小彩灯，为了增加节日的欢乐气氛，应该把串个小彩灯489联在220V的照明电路中使用．【考点】欧姆定律的应用．【专题】电路和欧姆定律．【分析】由欧姆定律求出每个小彩灯正常发光时两端的电压，然后应用串联电路特点求出彩灯的个数．【解答】解：由I=可知，彩灯正常发光时灯泡两端电压：U=IR=0.3A×1.5Ω=0.45V，电源电压220V大于灯泡额定电压0.45V，要使灯泡正常发光，需要把彩灯串联起来，串联彩灯的个数：n=≈489个；故答案为：串；489．【点评】本题考查了求灯泡的连接方式，应用欧姆定律与串联电路特点即可正确解题．19．导体A、B材料相同、长度相等，A比B的横截面积大，则A的电阻比B的电阻小；若将它们串联在电路中，则通过A的电流等于通过B的电流，A两端电压小于B两端电压．（选填“大于”或“小于”或“等于”）【考点】影响电阻大小的因素；串联电路的电流规律；欧姆定律的变形公式．【专题】电流和电路；电压和电阻；欧姆定律．【分析】解决此题要知道在导体的长度、材料相同时，横截面积越小，电阻越大；两个电阻串联时，流经它们的电流相等；当两个电阻并联时，电阻小的电流大．【解答】解：导体A、B材料相同、长度相等，A比B的横截面积大，则A的电阻较小；若串联，则通过的电流相等；根据U=IR，则A两端的电压较小．故答案为：小；等于；小于．【点评】本题考查了影响电阻大小的因素、串联电路与并联电路的特点、欧姆定律的应用，是一道基础题；知道导体电阻与导体的材料、长度、横截面积有关，在材料、长度相等的情况下，横截面积越大，电阻越小及熟练掌握并能灵活应用串并联电路的特点、欧姆定律是解题的关键．。
