数控车床实训图纸—国际象棋图纸全套说课讲解
国际象棋-车讲解
贵州师范大学课程设计报告实习课程名称机械原理课程设计学院机械与电气工程学院专业班级指导老师生姓号______________________________________________ 学生姓名________________________________________________国际象棋之“车”的数控加工【摘要】数控机床作为自动化设备正被越来越普遍采用，而数控编程技术则是一门集综合性、实践性和灵活性与一体的专业课程。
数控仿真软件的使用，使得我们在一些实际不能加工的东西，把它模拟出来，它还使我们在对一些零件的加工有问题时，先进行模拟试验，当模拟成功时，在实际生产中运用，这样就减少了对材料的浪费。
我国制造业正面临着市场全球化、经济一体化的趋势，现今正处于竞争战略不断升级，相应的制造理念和制作模式不断创新的时期。
因此，在数控技术中很多都引入了计算机，而数控加工、CAD/CAM 是支撑现代制造业的基础。
CAD简称计算机辅助设计，它帮助人们从繁琐的手工绘图中解脱出来，实现无纸、无笔、无尺、无图版设计，不仅对简单工件的绘图效率快。
而且对复杂工件的准确率和效率也很高，并且还有利于图纸的系统化管理。
本设计内容主要是利用数控车床来加工零件外轮廓及打孔和铳孔，用数控铳床铳工件上部的四个槽，主要解决的问题是零件的装夹、刀具的对刀、工艺路线的制定、工序与工步的划分、刀具的选择、切削用量的确定、车削加工程序的编写、机床的熟练操作、数控铳床的二次对刀。
主要困难的是工艺路线的制定、切削用量的参数设定、对刀的精度、二次装夹的误 ^^、。
运用数控原理、数控工艺、数控编程、专业软件等专业知识和数控机床的一次实际操作的一次综合练习。
【关键词】数控车床数控铳床华中数控软件加工工艺国际象棋“车”一、数控机床加工分析1.1数控机床技工工艺分析数控车削加工工艺是采用数控车床加工零件所运用的方法和技术手段的总和。
其主要内容包括以下几个方面：（一）选择并确定零件的数控车削加工内容；（二）对零件图纸进行数控车削加工工艺分析；（三）工具、夹具的选择和调整设计；（四）工序、工步的设计；（五）数控车削加工程序的编写、校正与修改；（六）首件加工与现场问题的处理；（七）编制数控加工工艺技术文件。
数控车实训教案-国际象棋
数控车实训教案-国际象棋第一章：国际象棋基本概念1.1 国际象棋的起源和发展1.2 国际象棋的棋盘与棋子1.3 国际象棋的基本规则1.4 国际象棋的走法与吃法1.5 国际象棋的棋局术语第二章：数控车实训基础知识2.1 数控车的定义与作用2.2 数控车的主要组成部分2.3 数控车的操作步骤与方法2.4 数控车实训的安全操作规程2.5 数控车实训的准备工作第三章：数控车编程基础3.1 数控车编程的基本概念3.2 数控车编程的常用指令3.3 数控车编程的工艺流程3.4 数控车编程的注意事项3.5 数控车编程的练习题第四章：数控车实训操作4.1 数控车实训的基本步骤4.2 数控车实训的注意事项4.3 数控车实训的安全操作规程4.4 数控车实训的常见问题与解决方法4.5 数控车实训的操作视频教程第五章：国际象棋与数控车的结合5.1 国际象棋在数控车实训中的应用5.2 数控车加工国际象棋棋盘的步骤与方法5.3 数控车加工国际象棋棋子的步骤与方法5.4 数控车实训中的国际象棋比赛组织与评判5.5 数控车实训中的国际象棋教学实践与反思第六章：数控车实训中的国际象棋教学策略6.1 针对不同水平学生的教学方法6.2 数控车实训中的国际象棋教学设计6.3 利用数控车实训培养学生的国际象棋战术意识6.4 数控车实训中的国际象棋教学评价方法6.5 教学案例分享与讨论第七章：数控车实训中的国际象棋比赛组织7.1 国际象棋比赛的形式与种类7.2 数控车实训中的国际象棋比赛策划与组织7.3 数控车实训中的国际象棋比赛规则与裁判方法7.5 比赛案例分享与讨论第八章：数控车实训中的国际象棋教学实践案例8.1 数控车实训中的国际象棋教学计划与实施8.2 数控车实训中的国际象棋教学活动设计8.3 数控车实训中的国际象棋教学效果评估8.4 学生在国际象棋实训中的优秀作品展示第九章：数控车实训中的国际象棋教学拓展活动9.1 利用数控车实训开展国际象棋主题活动的思路与方法9.2 数控车实训中的国际象棋教学与文化融合9.3 数控车实训中的国际象棋教学与信息技术相结合9.4 数控车实训中的国际象棋教学与社会实践相结合第十章：数控车实训中国际象棋教学的反思与改进10.1 数控车实训中国际象棋教学的优点与不足10.2 学生在国际象棋实训中的学习反馈与需求分析10.3 数控车实训中国际象棋教学的改进策略与方法10.4 数控车实训中国际象棋教学的未来发展趋势重点和难点解析一、国际象棋基本概念补充说明：国际象棋的基本规则是学习国际象棋的基础，走法与吃法是玩家在游戏中必须掌握的技巧。
数控教学案例设置

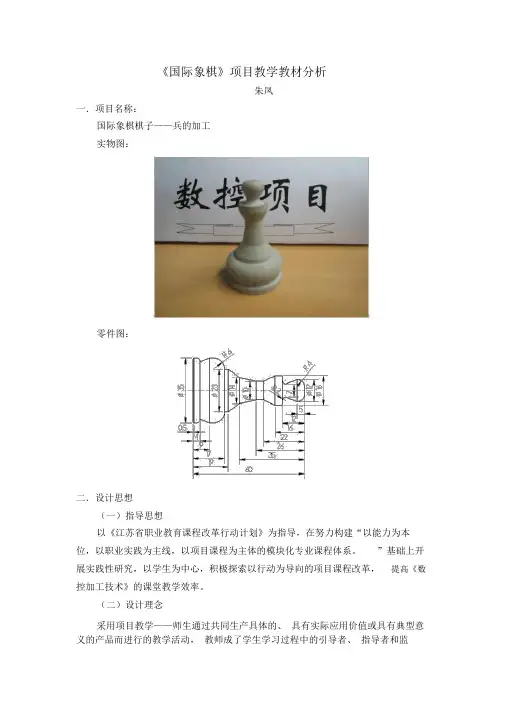

《国际象棋》项目教学教材分析朱凤一．项目名称：国际象棋棋子——兵的加工实物图：零件图：二．设计思想（一）指导思想以《江苏省职业教育课程改革行动计划》为指导，在努力构建“以能力为本位，以职业实践为主线，以项目课程为主体的模块化专业课程体系。
”基础上开展实践性研究，以学生为中心，积极探索以行动为导向的项目课程改革，提高《数控加工技术》的课堂教学效率。
（二）设计理念采用项目教学——师生通过共同生产具体的、具有实际应用价值或具有典型意义的产品而进行的教学活动，教师成了学生学习过程中的引导者、指导者和监督者，学生是学习的主人。
教学中立足企业岗位的实际需求，在教师的帮助下，小组合作交流中，学生自主建构知识和技能训练，突出职业素养与综合职业能力的培养，在“做中学”，在“学中做”，学生积极性、主动性得到极大提高。
（三）任务分析1、能够读懂零件图；对加工零件进行加工工艺分析，填写数控加工工艺卡片；2、会编写加工程序并使用数控仿真软件进行程序校验；3、正确操作数控机床，按工艺要求进行测量和检验；4、能降低加工成本提高加工效率，并具有技术创新的能力；5、生产过程中，能够自觉地贯彻质量、安全及生产现场的5S 标准要求等。
（四）学生分析1、中职生形象思维优于逻辑思维，实践学习强于理论学习，动手能力强于动脑能力，但学习目的不明确，学习兴趣不浓、学习习惯较差。
2、学生进行该项目之前已经学习了数控编程的基础理论。
三．教学目标：（一）知识目标：1、了解轴类零件成形面的加工工艺，圆弧节点的计算方法；2、了解数控标准刀具的种类及编号规则；能正确选择加工圆弧面所使用的刀具及切削用量的确定；3、掌握 G02、G03、G73指令格式及各功能字的含义，并能用这些指令编制数控加工程序。
（二）能力目标：1、能熟练操作数控车床，应用 G02、G03、G73等指令进行圆弧面的加工（专业能力）。
2、能分析、解决实际问题（方法能力）。
3、能与同伴进行交流合作和技术创新（社会能力）。
数控车削国际象棋-兵
数控车削技术的应用领域
数控车削技术在汽车制造领域 应用广泛，涉及汽车零部件的 加工制造，如发动机、变速器 、底盘等关键部件。
在航空领域，数控车削技术用 于加工飞机零部件，如发动机 叶片、涡轮盘等高精度零件。
国际象棋是一项需要高度 智力的竞技活动，被誉为" 智慧的体操"。
国际交流
国际象棋是一项国际性的 运动，通过下棋可以促进 不同文化之间的交流和理 解。
历史与文化
国际象棋中蕴含着丰富的 历史和文化元素，如不同 国家和地区的棋风和棋理 。
03
CATALOGUE
数控车削国际象棋-兵的设计与制作
设计理念与目标
公平竞技
由于其统一的标准和高质量，数控车削的国际象棋-兵有助于确保比赛的公平性 ，减少因棋子质量差异导致的不公平现象。
在国际象棋文化推广中的作用
教育工具
作为教育工具，数控车削的国际象棋-兵可以帮助学生更好地 理解国际象棋的规则和策略，提高他们的游戏技巧。
文化传播
通过使用数控车削的国际象棋-兵，可以促进国际象棋文化的 传播，使更多人了解和欣赏这一古老而精妙的• 数控车削技术简介 • 国际象棋简介 • 数控车削国际象棋-兵的设计与制作 • 数控车削国际象棋-兵的应用与价值 • 数控车削国际象棋-兵的创新与发展
01
CATALOGUE
数控车削技术简介
数控车削技术的定义与特点
数控车削技术是一种基于数字控制技 术的机床加工方法，通过计算机程序 控制机床的切削运动，实现复杂形状 零件的高精度加工。
性。
2. 在加工过程中，采用合适 的刀具和切削参数，确保加工
数控车削加工实操课件——国际象棋
N(nf） - - - - - -；
G00X___Z____;
G73U(△U)W（ △ W）R(△d); G73P(ns)Q(nf)U(△u)W(△w)F(f)S(s);
N(ns）- - - - - -； - - - - - -； - - - - - -； - - - - - -；
数控车削加工实操课件 国际象棋
加工零件基本过程
检测报告 工件样件 数控加工程序单 加工工艺文件 加工中难重点
5、工件检测 4、操作机床加工工件 3、编制加工程序 2、制定加工工艺 1、工艺分析
外圆粗加工 固定循环
封闭切削固定 循环指令`
G00X___Z____;
G71U(△U)R(△d); G71P(ns)Q(nf)U(△u)W(△w)F(f)S(s);
N(nf） - - - - - -；
G00X___Z____;
G73U(△U)W（ △ W）R(△d); G73P(ns)Q(nf)U(△u)W(△w)F(f)S(s); N(ns）- - - - - -；
- - - - - -； - - - - - -； - - - - - -； N(nf） - - - - - -；
△U ：半径方向最大切削余量 △ W ：轴向最大切余量 △d ：切削层数
课题重点
G73指令 参数
质量控制
刀具选择
数控车加工 国际象棋
安全文明 生产
生产效率
1、数控车削加工时中间凹下的外形轮廓如何选择刀具 。
2、以下两种刀具轨迹比较各有何优缺点。
1
2
3、为提高生产效率对本次课题提出修改方案。
数控车削国际象棋兵课件
棋子检验
对加工完成的棋子进行质量检验，包 括尺寸精度、形状精度和表面粗糙度 等方面的检测，确保符合设计要求和 国际象棋规则。
05
课程安排与时间表
课程时间与地点
时间
2023年7月1日至7月15日，共15天，每天2小时
使用数控车床进行粗加工，去除多余的材 料，使棋子初步成型。
精加工
检验
使用数控车床进行精加工，确保棋子的尺 寸精度和外观质量。
对加工完成的棋子进行检验，确保其符合 设计要求和使用性能。
04
数控车削国际象棋兵的实践
棋子毛坯的准备
棋子材料选择
选择适合数控车削加工的木材、 塑料或金属等材料作为棋子毛坯 。
课程目标
01
02
03
04
掌握数控车削的基本原理和操 作技巧。
理解机械制图、公差配合等基 本知识。
熟悉常见的数控编程软件，如 G代码等。
提高分析问题和解决问题的能 力。
课程内容
国际象棋兵的设计 与制图。
数控编程与加工仿 真。
数控车削的基本原 理和操作技巧。
材料的选择与加工 工艺。
成品的质量检测与 分析。
下一步学习计划与建议
加强实践操作
通过更多的实践操作，帮助学生更好地掌握数控车削技能，提高 实际操作能力。
学习新技术和软件
跟进新技术和软件的发展，学习新的编程方法和技巧，以满足未来 的需求。
拓展知识面
鼓励学生拓展自己的知识面，学习更多的相关知识和领域，提高自 己的综合素质。
THANKS
感谢观看
材料选择
材质选择
为保证棋子的耐用性和实 用性，应选择高质量的材 料，如不锈钢、硬质合金 等。
国际象棋-象的编程
课题国际象棋-象的编程主备教师王璐教学课时 1课时备课时间教学目标知识与能力1、掌握G73指令的编程格式及相关参数的意义；2、能正确制定工件的车削加工工艺；3、能灵活运用G73、G70等指令编写国际象棋的加工程序过程与方法讲练法、演示法、讨论法、归纳法。
教学重点1、G73指令中△i、△k的含义及确定方法；2、如何减少加工过程中的空程；教学难点1、G73指令中△i、△k的含义及确定方法；2、如何减少加工过程中的空程；教学准备视频、PPT课件、图片、数控仿真、广州数控教学过程G73指令的编程格式，理解各参数的意义：G73 U（Δi）W（Δk）R(d)；G73P(ns)Q(nf)U(Δu)(Δw)F(f)；N(ns)…………；………………；N(nf)…………；（1）Δi：X轴粗车退刀的距离及方向（单位：mm，半径值，有符号）；（2）Δk：Z轴粗车退刀距离及方向（单位：mm，有符号）；（3）d：切削的次数，（单位：次）（4）ns：精车轨迹的第一个程序段的程序段号；（5）nf：精车轨迹的最后一个程序段的程序段号；（6）△u：X轴的精加工余量，（单位：mm，直径，有符号），最后一次粗车轨迹相对于精车轨迹的X轴坐标偏移；（7）△w：Z轴的精加工余量，（单位：mm，有符号），最后一次粗车轨迹相对于精车轨迹的Z轴坐标偏移；（8）F：切削进给速度；S：主轴转速；T：刀具号、刀具偏置号。
如图所示棋子图样，毛坯尺寸为φ25的黑色或白色塑料，试分析其加工工艺并编写其加工程序。
数控编程00088N10G00X60Z40;N20M03S01;N30T0101M08;(副偏角45度右偏刀，右端轮廓粗精加工)N40G00X25Z3N50G71U1.5R0.5F80;（外轮廓粗加工）N60G71P70Q113U0.5W0;N70G00X4;N80G01Z0F30;N81G03X8Z-2R2;N82G01Z-6;N83G03X14Z-9R3;N84G01Z-24;N85G03X18Z-26R2;N86G01Z-41;N87X21;N113Z-58;N150G73U4W0R3F60;（右端外轮廓粗加工）N160G73P161Q169U0.6W0;N161G00X0;N162G01Z0F30;N163G03X5.54Z-6R4.46;N164X9.95W-13.4R13.14;N165X10W-3R2.25;N166G02X10.51W-1.6R2.88;N167G03X13W-1.5R1.86;N168X16.5W-4R4.04;N169G01W-1;N172G00X60Z40;N173T0303;（切槽刀）N174G00X25Z-34;N175G94X12.5F30;（切浅槽）N176G00X30Z-56.5;N177G94X16F30; （切浅槽）N178G00X60Z40;N180T0202;（副偏角45度左偏刀，左端轮廓粗精加工）N190G00X23Z-54;N200G73U3W0R2F60;（左端轮廓粗加工）N210G73P220Q280U0.6W0;N220G01X19.14Z-53F30;N230G02X19.14Z-50R2.95;N240X18.08W5R6.89;N250G03X16W4R3.49;N260G02X14.44W4R6.4;N270G03X8.5Z-29.5R14.79;N280G01X16.5;N281G00X60Z40;N282T0101S02;N283G00X30Z3;N284G70P161Q169;（右端轮廓精加工）N285G00X60Z40;N286T0202;N287G00X23Z-54;N288G70P220Q280;（左端轮廓精加工）N340G00X60Z40;N350T0303S01;N360G00X23Z-56;N370G94X0F20;（切断）N380G00X100Z50;N390M05T0100;N400M30;作业设计完成实训报告教学反思以项目为载体，激发学生学习兴趣，学习数控车床编程与操作的基本知识及技能，培养学生职业核心竞争力。
数控车削国际象棋--兵
参数含义的注释
G73 U（d）R（e）; G73 P(ns) Q(nf) U(u) W(w) F(f) S(s) T(t)
式中： d：X向总切削深度，无正负号，半径指定；（G71里表示半径指定的吃刀量）
e：加工循环次数，一般在计算中取R=U-1
啊是（G71里表示退刀量）
ns：精加工形状程序段组的第一个程序段顺序号； nf：精加工形状程序段组的最后一个程序段顺序号； u：X轴方向精加工余量（直径指定）； w：Z轴方向精加工余量；
未注圆角R1
Company Logo
二.引导文: G73-成形车削固定循环指令
1.格式：
G73 U_ R_;
G73 P_ Q_ U_ W_ F_ S_;
说明：
➢ 第一程序段：U-X向总的吃刀深度；
R-循环走刀次数；
一般的取R=U-1 观看
➢ 第二程序段：所有参数与G71相同。
Company Logo
Company Logo
编制工艺
1.车端面 2.粗车外圆及圆弧 3.精车外圆及圆弧 4.切断
Company Logo
选择刀具与切削用量
加工内容 车端面
刀具选择
主轴转速S
进给速度F （mm/min）
90度外圆刀 120
100
粗车外圆
93度外圆刀 800
100
精车外圆 93度外圆刀 1000
60
切断
仿真视频
X23 Z-41
Company Logo
课堂小节
ONE
G73指令的基本格式以及参数定义 ，计算方法。（U、R）
了解G73指令走刀轨迹，熟练掌握
TWO 对于零件各个节点的计算输入。
利用G73成形车削固定循环指令对
